【物理】备战中考物理凸透镜成像的规律压轴题提高专题练习含答案
一、初中物理凸透镜成像的规律1．如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的（）A．B．C．D．【答案】B【解析】【分析】【详解】圆柱体的右边Q在f和2f之间，所成的像是倒立放大的实像；圆柱体的左边P在2f以外，所成的像是倒立缩小的实像．当u＞f时，物距减小，像距变大像变大．右边的像距比左边的像距远，符合要求的只有图B．2．城市的很多街口都安装了 360°高清晰摄像头，由公安局实施 24 小时监控，来保护人民的安全，摄像机的像距几乎不变，但镜头的功能类似于人眼睛的晶状体，焦距可以调节，如图所示，某嫌疑犯在成像板上已经成清晰的像，此时镜头的焦点在 F 处，在监控此人的过程中（该人在成像板上的像保持清晰），下列说法正确的是（）A．不管该人走近还是走远，所成的像都是正立缩小的实像B．如果该人远离镜头，镜头的焦点可能变在 a 点C．如果该人靠近镜头，镜头的焦点可能变在 c 点D．如果该人靠近镜头，镜头的焦点可能变在 b 点【答案】D【解析】【详解】A．该人走近还是走远时，所成的像是倒立的实像，不是正立的，A错误；B．如果该人远离镜头，那么物距变大，像距变小，像更靠近焦点，如果还想要像成在成像板上，那么焦距应该变大，焦点不可能在a点，B错误；C D ．如果该人靠近镜头，那么物距变小，像距变大，像更远离焦点，如果还想要像成在成像板上，那么焦距应该变小，焦点不可能在c 点，可能变在b 点，C 错误、D 正确．3．用照相机拍摄水池底部的物体时，若保持照相机的位置不变，比较池中有水和无水两种情况（假设两种情况下，人眼看到的物体等大），则有水时( )A ．暗箱应略短一些，得到的像会略大些B ．暗箱应略长一些，得到的像会略大些C ．暗箱应略短一些，得到的像会略小些D ．暗箱应略长一些，得到的像会略小些【答案】B【解析】【详解】照相机是利用凸透镜成像原理工作的。
当无水时物体在光屏(暗箱)上形成一个倒立、缩小的实像，当有水时，由于光的折射，物体感觉变浅，相当于靠近凸透镜，根据“物近像远像变大”原则，在暗箱上得到的像会比原来的像略大一些。
故B 正确。
4．在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的像距随物 距变化的关系图线如图所示．图线中 A 、B 、C 三点分别与蜡烛在光具座上移动过程中的三个位置相对应．则下列说法正确的是A ．蜡烛处于 AB 间某一位置时，成倒立、缩小的实像B ．蜡烛处于 BC 间某一位置时，成倒立、放大的实像C ．将蜡烛从 C 移动到 B 的过程中，所成像逐渐增大D ．将蜡烛从 B 移动到 A 的过程中，所成像逐渐减小【答案】C【解析】【分析】（1）根据u=v=2f ，成倒立、等大的实像，判断凸透镜的焦距．（2）根据物距和焦距，判断凸透镜成像情况：u ＞2f ，成倒立、缩小的实像．2f ＞u ＞f ，成倒立、放大的实像．u ＜f ，成正立、放大的虚像．（3）凸透镜成实像时，物距减小，像距增大，像变大．【详解】（1）由图象知，220cm u v f ===，此时凸透镜成倒立、等大的实像，所以凸透镜的f=．焦距：10cm（2）物距大于一倍焦距时，凸透镜成实像．A、蜡烛处于AB间某一位置时，2f＞u＞f，成倒立、放大的实像．选项错误．B、蜡烛处于BC间某一位置时，u＞2f，成倒立、缩小的实像．选项错误．C、将蜡烛从C移动到B的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项正确．D、将蜡烛从B移动到A的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项错误．故选C．5．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是（）A．该凸透镜的焦距是16cmB．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小C．当u=20cm时成放大的像．投影仪就是根据这一原理制成的D．当u=12cm时，在光屏上能得到一个缩小的像【答案】B【解析】【分析】【详解】A. 根据凸透镜成像的规律，在物体等于二倍焦距时，像距也等于二倍焦距，此时成倒立等大的实像，如图，物距为16cm时，像距也为16cm，即都等于二倍焦距，所以该凸透镜的焦距是8cm，故A错误；B. 由图可知，把物体从距凸透镜12cm处移动到24cm处的过程中，即物距增大时，像距变小，像会逐渐变小，故B正确；u=时，大于二倍焦距，成缩小的像，投影仪根据凸透镜成放大的实像原理制C. 当20cm成，故C错误；u=时，即物距处于一倍到二倍焦距之间，成倒立放大的实像，故D错误．D. 当12cm故选B．【点睛】凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．6．某同学将物体放在凸透镜前不同位置，依次得到倒立的放大的像和倒立的缩小的像，测得像距分别为26厘米和16厘米，则该透镜的焦距f 为（ ）A ．6厘米<f<10厘米B ．8厘米<f<13厘米C ．13厘米<f<16厘米D ．16厘米<f<26厘米【答案】B【解析】【详解】根据题意，当凸透镜成倒立放大的像时，像位于二倍焦距以外，即12v f >，代入数据得：26cm 2f >解得： 13cm f <当凸透镜成倒立，缩小的像时，像位于一倍焦距和二倍焦距之间，即8cm 13cm f <<，代入数据得：16cm 2f f <<解得：8cm 16cm f <<所以8cm 13cm f <<故选B 。
7．以下关于实像和虚像的说法，正确的是A ．实像不可能与物体是等大的B ．实像一定是光发生折射形成的C ．虚像在成像时没有光进入人眼D ．虚像不能在光屏上呈现【答案】D【解析】【详解】A ．凸透镜成像中当物距等于二倍焦距时成倒立等大的实像，故错误；B ．小孔成像所成的实像是由光的直线传播形成的，故错误；C ．平面镜成虚像时，是平面镜反射的光线进入人的眼睛，故错误；D ．虚像不是真实光线会聚而成的，不能在光屏上呈现，故正确。
8．投影仪是教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一与水平面成角的平面镜，右边竖直放一屏幕物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像一教师在使用投影仪时，发现在屏幕上的画面太小，正确的调节方法是A．减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离B．减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离C．增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离D．增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离【答案】D【解析】根据凸透镜的成像规律，要使像变大，则应减小物距，增大像距。
投影仪使用时投影仪与屏幕间的距离为像距，凸透镜到物体间的距离为物距，所以应增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离，故D符合题意。
选D。
9．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A．2厘米＜f＜4厘米B．4厘米＜f＜5厘米C．5厘米＜f＜8厘米D．无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f，所以，<f，即4cm<f<8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏f<8cm2方向移动2cm，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD错误，B正确．故选B.10．如图所示，在“用‘凸透镜’观察周围的景物”活动中，小科将印有绿色环保标志“”的纸固定在墙上，再将一只装有水的圆柱形玻璃杯移到标志的正前方，然后改变破璃杯与标志之间的距离。
小科站立时透过玻璃杯和水观察。
下列图象中，不可能看到的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A．因为装有水的圆柱形玻璃杯，中间厚边缘薄，相当于柱形凸透镜，所以成像时左右颠倒，上下不变。
当物距小于焦距时，成正立放大的虚像，即左右变大，上下不变，故A可能出现，不符合题意；B．当物距大于焦距小于二倍焦距时，成倒立、放大的实像，即左右颠倒变大，上下不变，故B可能出现，不符合题意；C．柱形凸透镜成像时左右颠倒，上下不变，不可能出现左右和上下都颠倒的像，故C不可能出现，C符合题意；D．当物距大于二倍焦距时，成倒立、缩小的实像，左右颠倒变小，上下不变，故D可能出现，不符合题意。
故选C。
11．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰的像，则下列说法正确的是（）A．凸透镜的焦距可能是12 cmB．只将透镜向右移动，人眼在光屏和透镜之间，通过透镜向左以一定可以观察到倒立放大的实像C．只将透镜向右移动的过程中，光屏上一定可以出现倒立缩小的实像D．若在透镜和蜡烛之间放一片近视镜片，光屏适当左移可再次出现清晰的像【答案】AC【解析】【分析】本题考查探究凸透镜成像规律的实验，根据凸透镜成像规律分析求解。
A．由题可知，烛焰在光屏上呈现一个清晰的像，则像的性质为倒立、放大的实像。
此时物距为20cm，像距为30cm，则根据成像特点有>>，22f u f>v f则>>>，30cm2ff f220cm可知f>>15cm10cm故A项正确；B．只将透镜向左移动，当蜡烛位于凸透镜一倍焦距以内时，人眼在光屏和透镜之间，可观察到烛焰正立放大的虚像，故B项错误；C．只将透镜向右移动，当蜡烛位于凸透镜二倍焦距以外时，可以成倒立缩小的实像，成在光屏上；故C项正确D．若在透镜和蜡烛之间放近视镜片，近视镜片是凹透镜，对光线有发散作用，折射光线延迟会聚，光屏要适当右移可再次出现清晰的像，故D项错误。
故选AC。
12．某凸透镜成像时，像距v跟物距u之间关系的图像如图所示，下列判断正确的是（）A．该凸透镜的焦距是16cmB．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小C．当u<16cm时，该凸透镜可作放大镜使用D．当u=20cm时成放大的像，投影仪就是根据这一原理制成的【答案】B【解析】【分析】【详解】A．当u=v=2f，凸透镜成倒立、等大的实像，如图，u=v=2f=16cm ，所以f=8cm，即凸透镜的焦距是8cm，故A错误；B．物体从距凸透镜12cm处移动到24cm处的过程中，凸透镜的物距大于焦距，成实像，凸透镜成实像时，物距增大，像距减小，像变小，故B正确；C．当u<16cm时，有两种情况：若u<f，则成正立、放大的虚像，应用是放大镜；若f<u<2f，成倒立、放大的实像，应用是投影仪，故C错误；D．u=20cm时，u＞2f，成倒立、缩小的实像，应用是照相机，故D错误。

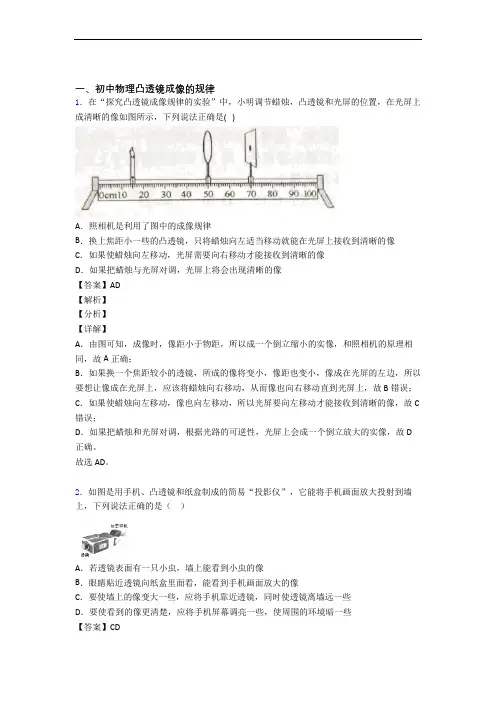

备战中考物理与凸透镜有关的压轴题及答案
一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律的实验”中，小明调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确是( )A．照相机是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向左适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将会出现清晰的像【答案】AD【解析】【分析】【详解】A．由图可知，成像时，像距小于物距，所以成一个倒立缩小的实像，和照相机的原理相同，故A正确；B．如果换一个焦距较小的透镜，所成的像将变小，像距也变小，像成在光屏的左边，所以要想让像成在光屏上，应该将蜡烛向右移动，从而像也向右移动直到光屏上，故B错误；C．如果使蜡烛向左移动，像也向左移动，所以光屏要向左移动才能接收到清晰的像，故C 错误；D．如果把蜡烛和光屏对调，根据光路的可逆性，光屏上会成一个倒立放大的实像，故D 正确。
故选AD。
2．如图是用手机、凸透镜和纸盒制成的简易“投影仪”，它能将手机画面放大投射到墙上，下列说法正确的是（）A．若透镜表面有一只小虫，墙上能看到小虫的像B．眼睛贴近透镜向纸盒里面看，能看到手机画面放大的像C．要使墙上的像变大一些，应将手机靠近透镜，同时使透镜离墙远一些D．要使看到的像更清楚，应将手机屏幕调亮一些，使周围的环境暗一些【答案】CD【解析】【分析】本题考查凸透镜的成像规律。
【详解】A．投影仪的成像条件是物距大于一倍焦距而小于二倍焦距，而小虫在透镜表面，意味着物距小于一倍焦距，则不能在墙上成像，故A错误；B．投影仪所成的像与透镜的距离较大，若眼睛贴近透镜，则无法观察到清晰的像，故B 错误；C．根据凸透镜的成像规律：物近像远像变大，将手机靠近透镜相当于将物体靠近透镜，那么像会变大，且像距变远，所以应将透镜离墙远一些，故C正确；D．将手机屏幕调亮，是让物体本身光线更强，成像更清晰，而环境暗一些可避免环境光线对成像的影响，故D正确。
备战中考物理与凸透镜有关的压轴题含答案
一、初中物理凸透镜成像的规律1．小磊在“探究凸透镜成像规律”的实验中，将凸透镜A 固定在光具座上35cm 处，移动光屏使烛焰在光屏上成清晰的像，如图甲所示。
接着，他将凸透镜A 换成凸透镜B 并保持烛焰和透镜位置不变，移动光屏再次得到清晰的像如图乙所示。
则下列说法中正确的是（ ）A ．照相机的物镜成像原理与图甲相同B ．放大镜的物镜成像原理与图乙相同C ．凸透镜A 的焦距大于凸透镜B 的焦距D ．凸透镜B 的焦距大于凸透镜A 的焦距【答案】AD【解析】【分析】【详解】 A ．由图甲可知，光屏上呈现倒立缩小的实像，所以照相机的物镜成像原理与图甲相同，故A 正确；B ．由乙图可知，此时成倒立、放大的实像，所以放大镜的物镜成像原理与图乙不相同，故B 错误；CD ．由甲图可知，物距35cm 5cm 30cm u =-=此时成倒立、缩小的实像，所以物距大于两倍焦距，所以A 30cm 2f >得A 15cm f <由乙图可知，物距仍为30cm ，此时成倒立、放大的实像，所以物距处于f 和2f 之间，即B B 30cm 2f f <<可得B 15cm 30cm f <<所以A 的焦距小于B 的焦距；故C 错误，D 正确。
故选AD 。
2．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰的像，则下列说法正确的是（ ）A．凸透镜的焦距可能是12 cmB．只将透镜向右移动，人眼在光屏和透镜之间，通过透镜向左以一定可以观察到倒立放大的实像C．只将透镜向右移动的过程中，光屏上一定可以出现倒立缩小的实像D．若在透镜和蜡烛之间放一片近视镜片，光屏适当左移可再次出现清晰的像【答案】AC【解析】【分析】本题考查探究凸透镜成像规律的实验，根据凸透镜成像规律分析求解。
【详解】A．由题可知，烛焰在光屏上呈现一个清晰的像，则像的性质为倒立、放大的实像。
此时物距为20cm，像距为30cm，则根据成像特点有>>，22f u f>v f则>>>，30cm2f220cmf f可知>>f15cm10cm故A项正确；B．只将透镜向左移动，当蜡烛位于凸透镜一倍焦距以内时，人眼在光屏和透镜之间，可观察到烛焰正立放大的虚像，故B项错误；C．只将透镜向右移动，当蜡烛位于凸透镜二倍焦距以外时，可以成倒立缩小的实像，成在光屏上；故C项正确D．若在透镜和蜡烛之间放近视镜片，近视镜片是凹透镜，对光线有发散作用，折射光线延迟会聚，光屏要适当右移可再次出现清晰的像，故D项错误。
备战中考物理—凸透镜成像的规律压轴题专题复习含答案
一、初中物理凸透镜成像的规律1．如图所示，在“用‘凸透镜’观察周围的景物”活动中，小科将印有绿色环保标志“”的纸固定在墙上，再将一只装有水的圆柱形玻璃杯移到标志的正前方，然后改变破璃杯与标志之间的距离。
小科站立时透过玻璃杯和水观察。
下列图象中，不可能看到的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A．因为装有水的圆柱形玻璃杯，中间厚边缘薄，相当于柱形凸透镜，所以成像时左右颠倒，上下不变。
当物距小于焦距时，成正立放大的虚像，即左右变大，上下不变，故A可能出现，不符合题意；B．当物距大于焦距小于二倍焦距时，成倒立、放大的实像，即左右颠倒变大，上下不变，故B可能出现，不符合题意；C．柱形凸透镜成像时左右颠倒，上下不变，不可能出现左右和上下都颠倒的像，故C不可能出现，C符合题意；D．当物距大于二倍焦距时，成倒立、缩小的实像，左右颠倒变小，上下不变，故D可能出现，不符合题意。
故选C。
2．近视的人，戴上近视眼镜，从适当的角度仔细观察镜面，可以看到放大了的自己的眼睛、睫毛和汗毛孔等，这是（）A．凹透镜成的像B．凸透镜成的像C．凹面镜成的像D．凸面镜成的像【答案】C【解析】【详解】AB．眼睛和睫毛都在镜子的同侧，所以看到的像应该是面镜形成的，凸透镜和凹透镜都不符合题意．C．凹透镜由于中间薄，边缘厚，在眼睛一侧镜面相当于一个凹面镜，当物距小于焦距时成正立、放大的虚像．符合题意．D ．凸面镜成正立、缩小的虚像．不符合题意．3．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成 一个清晰的像，则下列说法正确的是（ ）A ．利用了这一原理制成了照相机B ．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像D ．若保持凸透镜位置不变，将蜡烛放在 45 cm 刻度线处，适当移动光屏也能得到一个清晰的像【答案】C【解析】【详解】A ．从图中可以看到，蜡烛物距20cm u =，像距30cm v =，可知u v <，而照相机的是u v >，A 错误；B ．根据凸透镜成像的规律可知，若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，像是逐渐变小的，B 错误；C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路的可逆性，会在光屏上成一个清晰倒立、缩小的像，C 正确；D ．由题意可知10cm f >，若保持凸透镜位置不变，将蜡烛放在45 cm 刻度线处，此时5cm u =，u f <，会成正立放大的虚像，适当移动光屏是不能得到清晰的像，D 错误．4．用照相机拍摄水池底部的物体时，若保持照相机的位置不变，比较池中有水和无水两种情况（假设两种情况下，人眼看到的物体等大），则有水时( )A ．暗箱应略短一些，得到的像会略大些B ．暗箱应略长一些，得到的像会略大些C ．暗箱应略短一些，得到的像会略小些D ．暗箱应略长一些，得到的像会略小些【答案】B【解析】【详解】照相机是利用凸透镜成像原理工作的。

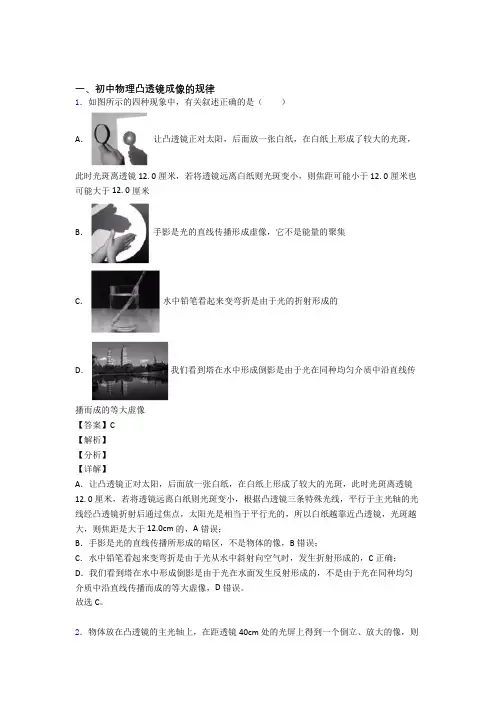

中考物理凸透镜成像的规律提高练习题压轴题训练含答案
一、初中物理凸透镜成像的规律1．如图所示的四种现象中，有关叙述正确的是（）A．让凸透镜正对太阳，后面放一张白纸，在白纸上形成了较大的光斑，此时光斑离透镜12. 0厘米，若将透镜远离白纸则光斑变小，则焦距可能小于12. 0厘米也可能大于12. 0厘米B．手影是光的直线传播形成虚像，它不是能量的聚集C．水中铅笔看起来变弯折是由于光的折射形成的D．我们看到塔在水中形成倒影是由于光在同种均匀介质中沿直线传播而成的等大虚像【答案】C【解析】【分析】【详解】A．让凸透镜正对太阳，后面放一张白纸，在白纸上形成了较大的光斑，此时光斑离透镜12. 0厘米，若将透镜远离白纸则光斑变小，根据凸透镜三条特殊光线，平行于主光轴的光线经凸透镜折射后通过焦点，太阳光是相当于平行光的，所以白纸越靠近凸透镜，光斑越大，则焦距是大于12.0cm的，A错误；B．手影是光的直线传播所形成的暗区，不是物体的像，B错误；C．水中铅笔看起来变弯折是由于光从水中斜射向空气时，发生折射形成的，C正确；D．我们看到塔在水中形成倒影是由于光在水面发生反射形成的，不是由于光在同种均匀介质中沿直线传播而成的等大虚像，D错误。
故选C。
2．物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是A．40cm B．30cm C．20cm D．10cm【答案】D【解析】在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f＞U＞f，v＞2f；而透镜到光屏的距离为像距，即v=40cm，所以，40cm＞2f，解得：20cm＞f，只有D选项符合条件．故选D．思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．试题点评：本题通过凸透镜成像情况，根据物距和焦距、像距和焦距的关系解不等式确定凸透镜的焦距范围．因此解答此题要求学生应具备一定的学科综合能力．需要注意的是透镜到光屏的距离为像距．3．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A．2厘米＜f＜4厘米B．4厘米＜f＜5厘米C．5厘米＜f＜8厘米D．无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f，所以，<f，即4cm<f<8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏f<8cm2方向移动2cm，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD错误，B正确．故选B.4．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是（）A．利用了这一原理制成了照相机B ．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像D ．若保持凸透镜位置不变，将蜡烛放在 45 cm 刻度线处，适当移动光屏也能得到一个清晰的像【答案】C【解析】【详解】A ．从图中可以看到，蜡烛物距20cm u =，像距30cm v =，可知u v <，而照相机的是u v >，A 错误；B ．根据凸透镜成像的规律可知，若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，像是逐渐变小的，B 错误；C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路的可逆性，会在光屏上成一个清晰倒立、缩小的像，C 正确；D ．由题意可知10cm f >，若保持凸透镜位置不变，将蜡烛放在45 cm 刻度线处，此时5cm u =，u f <，会成正立放大的虚像，适当移动光屏是不能得到清晰的像，D 错误．5．用照相机拍摄水池底部的物体时，若保持照相机的位置不变，比较池中有水和无水两种情况（假设两种情况下，人眼看到的物体等大），则有水时( )A ．暗箱应略短一些，得到的像会略大些B ．暗箱应略长一些，得到的像会略大些C ．暗箱应略短一些，得到的像会略小些D ．暗箱应略长一些，得到的像会略小些【答案】B【解析】【详解】照相机是利用凸透镜成像原理工作的。

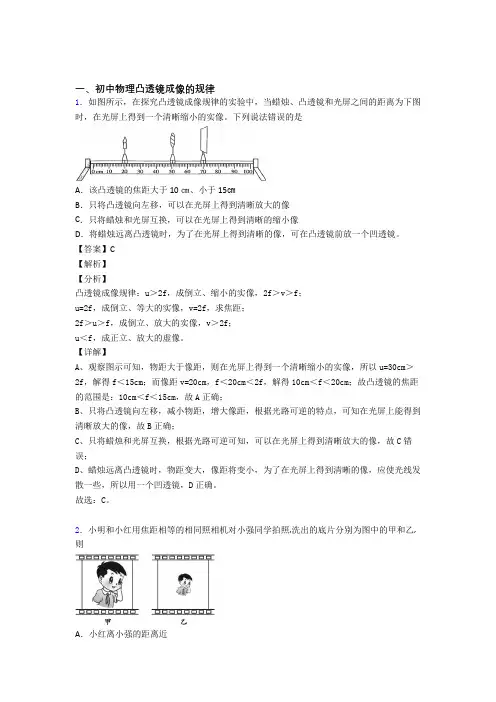

2020-2021【物理】备战中考物理凸透镜成像的规律压轴题提高专题练习含答案解析
一、初中物理凸透镜成像的规律1．如图所示，在探究凸透镜成像规律的实验中，当蜡烛、凸透镜和光屏之间的距离为下图时，在光屏上得到一个清晰缩小的实像。
下列说法错误的是A．该凸透镜的焦距大于10㎝、小于15㎝B．只将凸透镜向左移，可以在光屏上得到清晰放大的像C．只将蜡烛和光屏互换，可以在光屏上得到清晰的缩小像D．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，可在凸透镜前放一个凹透镜。
【答案】C【解析】【分析】凸透镜成像规律：u＞2f，成倒立、缩小的实像，2f＞v＞f；u=2f，成倒立、等大的实像，v=2f，求焦距；2f＞u＞f，成倒立、放大的实像，v＞2f；u＜f，成正立、放大的虚像。
【详解】A、观察图示可知，物距大于像距，则在光屏上得到一个清晰缩小的实像，所以u=30cm＞2f，解得f＜15cm；而像距v=20cm，f＜20cm＜2f，解得10cm＜f＜20cm；故凸透镜的焦距的范围是：10cm＜f＜15cm，故A正确；B、只将凸透镜向左移，减小物距，增大像距，根据光路可逆的特点，可知在光屏上能得到清晰放大的像，故B正确；C、只将蜡烛和光屏互换，根据光路可逆可知，可以在光屏上得到清晰放大的像，故C错误；D、蜡烛远离凸透镜时，物距变大，像距将变小，为了在光屏上得到清晰的像，应使光线发散一些，所以用一个凹透镜，D正确。
故选：C。
2．小明和小红用焦距相等的相同照相机对小强同学拍照,洗出的底片分别为图中的甲和乙,则A．小红离小强的距离近B．小明和小红离小强的距离相同C．小红要使底片上的像与小明的一样大,小红移动位置后,再减小镜头对底片的距离D．小红要使底片上的像与小明的一样大,小红移动位置后,再增大镜头到底片的距离【答案】D【解析】【分析】【详解】由图知，小红拍的像比小明拍的像小，根据凸透镜成像的规律，成的像越小，此时的物距越大，像距越小．所以小红拍摄时，相机与物体的距离较大．即小明离小强同学的距离近，小红离小强同学的距离远；所以选项AB是错误的；有凸透镜成像规律知，小红要使底片上的像与小明拍的一样大，小红移动位置后，再增大镜头到底片的距离即可，即镜头要往前伸，小明要使底片上的像与小红的一样大，小明移动位置后，镜头要往后缩．所以选项C错误，D正确．故选D．【点睛】要解决此题，除了要知道照相机是根据凸透镜成像原理制成的和需要掌握凸透镜成像的规律．还要知道成实像时的动态变化规律是：物近像远像变大，物远像近像变小．3．近视的人，戴上近视眼镜，从适当的角度仔细观察镜面，可以看到放大了的自己的眼睛、睫毛和汗毛孔等，这是（）A．凹透镜成的像B．凸透镜成的像C．凹面镜成的像D．凸面镜成的像【答案】C【解析】【详解】AB．眼睛和睫毛都在镜子的同侧，所以看到的像应该是面镜形成的，凸透镜和凹透镜都不符合题意．C．凹透镜由于中间薄，边缘厚，在眼睛一侧镜面相当于一个凹面镜，当物距小于焦距时成正立、放大的虚像．符合题意．D．凸面镜成正立、缩小的虚像．不符合题意．4．如图所示，光屏上能看到烛焰清晰的像，下列操作不能使光屏上清晰的像变大的是（）A．保持凸透镜位置不变，将蜡烛和光屏的位置对调B．保持蜡烛和光屏的位置不变，只将凸透镜向左移动适当距离C．保持凸透镜的位置不变，将蜡烛和光屏都向右移动适当距离D．换一个焦距更小的凸透镜，调整光屏至适当的位置【答案】D【解析】【详解】A．从图中可以看到，烛焰的物距u大于像距v，由于在光屏上能看到烛焰清晰的像，根据凸透镜的成像规律可知，这个像应该是倒立、缩小的实像；当保持凸透镜位置不变，将蜡烛和光屏的位置对调后，根据光路的可逆性可知，在光屏上也能看到烛焰清晰的像，此时物距u小于像距v，根据凸透镜的成像规律可知，这个像应该是倒立、放大的实像，这个操作可以使光屏上清晰的像变大，A项不合题意；B．保持蜡烛和光屏的位置不变，只将凸透镜向左移动适当距离，那么物距u会变小，像距v会变大，根据凸透镜的成像规律可知，当物距变小时，像距变大时，像会变大，所以能使光屏上清晰的像变大，B项不合题意；C．保持凸透镜的位置不变，将蜡烛和光屏都向右移动适当距离，根据凸透镜的成像规律可知，当物距变小时，像距变大时，像会变大，能使光屏上清晰的像变大，C项不合题意；D．换一个焦距更小的凸透镜，那么物距不变，根据凸透镜的成像规律可知，像距会变小，调整光屏至适当的位置，所成的清晰像会更小，不能使光屏上清晰的像变大，选项D 符合题意。
备战中考物理凸透镜成像的规律-经典压轴题附答案解析
一、初中物理凸透镜成像的规律1．某同学为进一步了解“视力矫正”的原理，用了探究凸透镜成像规律的装置做实验，他将远视眼镜片放在蜡烛与凸透镜之间，调节光屏和凸透镜之间的距离，在光屏上看到烛焰清晰的像。
取下远视眼镜片，光屏上原来清晰的像变模糊了；要想使光屏上的像再次变得清晰，下列调节方法可行的是（）①保持蜡烛与凸透镜的位置不变，使光屏靠近凸透镜②保持蜡烛与凸透镜的位置不变，使光屏远离凸透镜③保持光屏与凸透镜的位置不变，使蜡烛远离凸透镜④保持光屏与凸透镜的位置不变，使蜡烛靠近凸透镜A．②③B．①④C．②④D．①③【答案】A【解析】【详解】①远视眼镜片是凸透镜，对光线有会聚作用，取下远视眼镜片后，根据凸透镜的动态成像规律，所成的像会往光屏后面退，保持蜡烛与凸透镜的位置不变，使光屏靠近凸透镜，这样在光屏上所成的像会更加模糊，①不合题意；②由上述可知，保持蜡烛与凸透镜的位置不变，使光屏远离凸透镜，那么会使光屏上的像再次变得清晰，②符合题意；③由上述可知，保持光屏与凸透镜的位置不变，使蜡烛远离凸透镜，那么所成的像会靠近凸透镜，能使光屏上的像再次变得清晰，③符合题意；④由上述可知，保持光屏与凸透镜的位置不变，使蜡烛靠近凸透镜，那么所成的像会远离凸透镜，这样在光屏上所成的像会更加模糊，④不合题意。
故选A。
2．两平面镜AM，AN之间的夹角为90°，凸透镜的主光轴恰好是该直角的角平分线，凸透镜的光心为O，A点恰好是凸透镜的焦点，光源S位于主光轴上，通过该系统，光源S 所成的像为（）A．四个虚像，三个实像B．四个虚像，一个实像C．三个虚像，一个实像D．三个虚像，两个实像【答案】B【解析】【详解】S通过两个平面镜成3个虚像，（因为其中两个重合了），分别是S1、S2、S3；S1、S2分别在凸透镜的焦点处，则不能成像，只有S3在凸透镜的焦点以外，且通过凸透镜的光心，可以成一个实像S4；S在凸透镜的焦点以内，由u＜f，成正立放大的虚像S′；综上分析，通过该系统，光源S 所成的像有四个虚像，一个实像。
备战中考物理压轴题专题复习—凸透镜的综合附答案
一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律的实验”中，小明调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确是( )A ．照相机是利用了图中的成像规律B ．换上焦距小一些的凸透镜，只将蜡烛向左适当移动就能在光屏上接收到清晰的像C ．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D ．如果把蜡烛与光屏对调，光屏上将会出现清晰的像【答案】AD【解析】【分析】【详解】A ．由图可知，成像时，像距小于物距，所以成一个倒立缩小的实像，和照相机的原理相同，故A 正确；B ．如果换一个焦距较小的透镜，所成的像将变小，像距也变小，像成在光屏的左边，所以要想让像成在光屏上，应该将蜡烛向右移动，从而像也向右移动直到光屏上，故B 错误；C ．如果使蜡烛向左移动，像也向左移动，所以光屏要向左移动才能接收到清晰的像，故C 错误；D ．如果把蜡烛和光屏对调，根据光路的可逆性，光屏上会成一个倒立放大的实像，故D 正确。
故选AD 。
2．如图所示，某同学用自制的水透镜来探究凸透镜成像规律，在水透镜中注入少量水后光屏上成清晰的像。
以下判断正确的是（ ）A ．光屏上成倒立缩小的实像B ．此时透镜的焦距10cm 20cm f <<C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处光屏仍能得到清晰的像D ．向水透镜注水后，要使光屏上重新得到清晰的像，需要像光屏向右移动【解析】【详解】A ．由图可知，当物距小于像距时，光屏上成倒立、放大的实像，故A 正确；B ．由图可知20cm u =，40cm v =，则202f cm f <<10cm 20cm f <<……①40cm 2f >20cm f <……②由①②可得透镜焦距10cm 20cm f <<故B 正确C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处，物距40cm u '=，像距为60cm 40cm 20cm v '=-=即此时的物距等于原来的像距，在光的折射中光路是可逆的，所以光屏上仍能得到清晰的像，故C 正确；D ．向水透镜注水后，透镜会聚能力变强，焦距变小，使光线提前会聚成像，所以要使光屏上重新得到清晰的像，应减小像距，需要将光屏向左移动，故D 错误。
备战中考物理与凸透镜有关的压轴题附详细答案
一、初中物理凸透镜成像的规律1．在探究凸透镜成像规律的实验中，蜡烛、凸透镜、光屏的位置如图所示，烛焰恰好在光屏上成清晰的像，下列说法正确的是（）A．该凸透镜的焦距是 30cmB．换成焦距为 10cm 的凸透镜，在蜡烛和光屏不动的情况下，凸透镜从紧靠蜡烛向光屏移动，在光屏上可以得到两次清晰倒立的像C．在凸透镜左侧放一凹透镜，将光屏向右移动还能接收到清晰的像D．凸透镜与蜡烛不动，去掉光屏，人眼在 100cm 处能看到蜡烛的像【答案】BCD【解析】【分析】【详解】A．由图可知，此时蜡烛到凸透镜的距离等于光屏到凸透镜的距离，在光屏上恰能成清晰的像，则此时物距等于像距等于二倍焦距，成倒立等大的实像，则===f u v230cm则焦距为15cm，故A项错误；B．换成焦距为10cm的凸透镜，在蜡烛和光屏不动的情况下，凸透镜从紧靠蜡烛向光屏移动，当蜡烛到凸透镜的距离在10cm~20cm之间时，光屏到凸透镜的距离在50cm~40cm，移动凸透镜在适当位置能成清晰的像，由光路可逆原理可知，光屏距离凸透镜10cm~20cm 之间时，可以再次成清晰的像，故B项正确；C．在凸透镜左侧放一凹透镜，凹透镜对光有发散作用，所以将光屏向右移动还能接收到清晰的像，故C项正确；D．凸透镜与蜡烛不动，去掉光屏，光依然沿原来的方向传播进，人眼在 100cm 处能看到蜡烛的像，故D项正确。
故选BCD。
2．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰的像，则下列说法正确的是（）A．凸透镜的焦距可能是12 cmB．只将透镜向右移动，人眼在光屏和透镜之间，通过透镜向左以一定可以观察到倒立放大的实像C．只将透镜向右移动的过程中，光屏上一定可以出现倒立缩小的实像D．若在透镜和蜡烛之间放一片近视镜片，光屏适当左移可再次出现清晰的像【答案】AC【解析】【分析】本题考查探究凸透镜成像规律的实验，根据凸透镜成像规律分析求解。
中考物理(凸透镜成像的规律提高练习题)压轴题训练及答案解析
一、初中物理凸透镜成像的规律1．如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的（）A．B．C．D．【答案】B【解析】【分析】【详解】圆柱体的右边Q在f和2f之间，所成的像是倒立放大的实像；圆柱体的左边P在2f以外，所成的像是倒立缩小的实像．当u＞f时，物距减小，像距变大像变大．右边的像距比左边的像距远，符合要求的只有图B．2．近视的人，戴上近视眼镜，从适当的角度仔细观察镜面，可以看到放大了的自己的眼睛、睫毛和汗毛孔等，这是（）A．凹透镜成的像B．凸透镜成的像C．凹面镜成的像D．凸面镜成的像【答案】C【解析】【详解】AB．眼睛和睫毛都在镜子的同侧，所以看到的像应该是面镜形成的，凸透镜和凹透镜都不符合题意．C．凹透镜由于中间薄，边缘厚，在眼睛一侧镜面相当于一个凹面镜，当物距小于焦距时成正立、放大的虚像．符合题意．D．凸面镜成正立、缩小的虚像．不符合题意．3．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A．2厘米＜f＜4厘米B．4厘米＜f＜5厘米C．5厘米＜f＜8厘米D．无法确定【答案】B【解析】【分析】物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f，所以，<f，即4cm<f<8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏f<8cm2方向移动2cm，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD错误，B正确．故选B.4．有一个点光源放在凸透镜的正前方．当点光源放在A点时，成像在B点，当点光源放在B点时，成像在C点，如图所示．则（）A．凸透镜应放在C点右侧B．凸透镜应放在B、C点之间C．凸透镜应放在A、B点之间D．凸透镜应放在A点左侧【答案】D【解析】【分析】解答此题要明确以下知识点：凸透镜如果成像在同一侧的话应该是成虚像，并且像距大于物距。
中考物理凸透镜成像的规律提高练习题压轴题训练含答案解析
一、初中物理凸透镜成像的规律1．如图所示，为凸透镜成像的另一拓展规律在照相问题中的运用。
即用可变焦距的光学照相机把远处的景物“拉近”进行拍摄，就是说，虽然被拍摄的照相机镜头之间的距离基本不变，但仍可以使底片上所成的像变大。
关于这个过程，下列说法中正确的是（）A．焦距变大，像距也变大B．焦距变小，像距也变小C．焦距变大，像距变小D．焦距变小，像距变大故【答案】A【解析】变焦的照相机，当照相机的焦距增大时，虽然物距基本不变，但是由于照相机的焦距变大，物距相对减小，根据物距和像距的变化关系可知：当物距相对减小时，像距也变大，像也变大．2．两平面镜AM，AN之间的夹角为90°，凸透镜的主光轴恰好是该直角的角平分线，凸透镜的光心为O，A点恰好是凸透镜的焦点，光源S位于主光轴上，通过该系统，光源S 所成的像为（）A．四个虚像，三个实像B．四个虚像，一个实像C．三个虚像，一个实像D．三个虚像，两个实像【答案】B【解析】【详解】S通过两个平面镜成3个虚像，（因为其中两个重合了），分别是S1、S2、S3；S1、S2分别在凸透镜的焦点处，则不能成像，只有S3在凸透镜的焦点以外，且通过凸透镜的光心，可以成一个实像S4；S在凸透镜的焦点以内，由u＜f，成正立放大的虚像S′；综上分析，通过该系统，光源S 所成的像有四个虚像，一个实像。
3．城市的很多街口都安装了 360°高清晰摄像头，由公安局实施 24 小时监控，来保护人民的安全，摄像机的像距几乎不变，但镜头的功能类似于人眼睛的晶状体，焦距可以调节，如图所示，某嫌疑犯在成像板上已经成清晰的像，此时镜头的焦点在 F 处，在监控此人的过程中（该人在成像板上的像保持清晰），下列说法正确的是（）A．不管该人走近还是走远，所成的像都是正立缩小的实像B．如果该人远离镜头，镜头的焦点可能变在 a 点C．如果该人靠近镜头，镜头的焦点可能变在 c 点D．如果该人靠近镜头，镜头的焦点可能变在 b 点【答案】D【解析】【详解】A．该人走近还是走远时，所成的像是倒立的实像，不是正立的，A错误；B．如果该人远离镜头，那么物距变大，像距变小，像更靠近焦点，如果还想要像成在成像板上，那么焦距应该变大，焦点不可能在a点，B错误；C D．如果该人靠近镜头，那么物距变小，像距变大，像更远离焦点，如果还想要像成在成像板上，那么焦距应该变小，焦点不可能在c点，可能变在b点，C错误、D正确．4．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像．则下列相关说法正确的是（）①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f一定满足8cm＜f＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜A ．只有①和③B ．只有②和④C ．只有②和③D ．只有①和④【答案】C【解析】 根据凸透镜成像的规律分析：①将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距离透镜16cm 处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即30cm 2f >，得：15cm f <； 像距为一倍到二倍焦距之间，即16cm 2f f <<，得：8f cm >，16cm f <；综合以上条件得：8cm 15cm f ＜＜，故③正确； ④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误； 故选C ．点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．5．如图所示，光屏上能看到烛焰清晰的像，下列操作不能使光屏上清晰的像变大的是（ ）A ．保持凸透镜位置不变，将蜡烛和光屏的位置对调B ．保持蜡烛和光屏的位置不变，只将凸透镜向左移动适当距离C ．保持凸透镜的位置不变，将蜡烛和光屏都向右移动适当距离D ．换一个焦距更小的凸透镜，调整光屏至适当的位置【答案】D【解析】【详解】A ．从图中可以看到，烛焰的物距u 大于像距v ，由于在光屏上能看到烛焰清晰的像，根据凸透镜的成像规律可知，这个像应该是倒立、缩小的实像；当保持凸透镜位置不变，将蜡烛和光屏的位置对调后，根据光路的可逆性可知，在光屏上也能看到烛焰清晰的像，此时物距u 小于像距v ，根据凸透镜的成像规律可知，这个像应该是倒立、放大的实像，这个操作可以使光屏上清晰的像变大，A 项不合题意；B ．保持蜡烛和光屏的位置不变，只将凸透镜向左移动适当距离，那么物距u 会变小，像距v 会变大，根据凸透镜的成像规律可知，当物距变小时，像距变大时，像会变大，所以能使光屏上清晰的像变大，B 项不合题意；C．保持凸透镜的位置不变，将蜡烛和光屏都向右移动适当距离，根据凸透镜的成像规律可知，当物距变小时，像距变大时，像会变大，能使光屏上清晰的像变大，C项不合题意；D．换一个焦距更小的凸透镜，那么物距不变，根据凸透镜的成像规律可知，像距会变小，调整光屏至适当的位置，所成的清晰像会更小，不能使光屏上清晰的像变大，选项D 符合题意。
