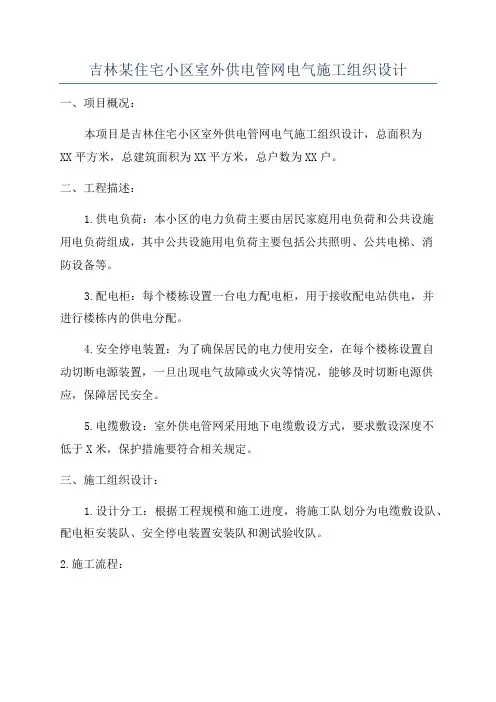

吉林某住宅小区室外供电管网电气施工组织设计
吉林某住宅小区室外供电管网电气施工组织设计一、项目概况：本项目是吉林住宅小区室外供电管网电气施工组织设计，总面积为XX平方米，总建筑面积为XX平方米，总户数为XX户。
二、工程描述：1.供电负荷：本小区的电力负荷主要由居民家庭用电负荷和公共设施用电负荷组成，其中公共设施用电负荷主要包括公共照明、公共电梯、消防设备等。
3.配电柜：每个楼栋设置一台电力配电柜，用于接收配电站供电，并进行楼栋内的供电分配。
4.安全停电装置：为了确保居民的电力使用安全，在每个楼栋设置自动切断电源装置，一旦出现电气故障或火灾等情况，能够及时切断电源供应，保障居民安全。
5.电缆敷设：室外供电管网采用地下电缆敷设方式，要求敷设深度不低于X米，保护措施要符合相关规定。
三、施工组织设计：1.设计分工：根据工程规模和施工进度，将施工队划分为电缆敷设队、配电柜安装队、安全停电装置安装队和测试验收队。
2.施工流程：（1）电缆敷设：电缆敷设队先进行现场勘察，确定电缆敷设线路和深度，并编制电缆敷设方案。
然后按照方案进行电缆敷设，同时要保证施工安全，并维护好周围的交通秩序。
（2）配电柜安装：在电缆敷设完成后，配电柜安装队进行配电柜的安装和接线，确保配电柜正常运行，能够满足小区的用电需求。
（3）安全停电装置安装：安全停电装置安装队进行安全停电装置的安装和接线，同时对其进行测试确保其正常工作，能够做到遇到紧急情况时有效切断电源供应。
（4）测试验收：测试验收队对整个室外供电管网进行测试验收，包括电线电缆的绝缘电阻测试、电路的负载测试、电气设备的运行测试等，确保供电管网符合相关要求，并具备良好的运行状态。
3.施工周期：根据工程规模和施工流程，预计施工周期为XX天。
四、施工安全措施：1.严格遵守电气施工安全规定，做好施工过程中的防静电、防触电和消防安全工作。
2.在施工现场设置安全警示标识，保证施工安全通畅。
3.组织施工人员进行安全培训，提高他们的安全意识，做到责任到人、管理到位。
室外电气官网工程施工组织设计方案
室外电气官网工程施工组织设计方案一、项目概述室外电气官网工程是指为满足特定需求而建设的一个以提供电力和网络服务为主要功能的场所。
本工程施工组织设计方案旨在确保施工过程顺利进行，保证工程质量和安全。
二、项目背景室外电气官网工程的建设起源于对现有室内电气装置能力的需求扩展，以及对更广泛服务范围和可靠性的要求。
该工程包括电力输配、通信网络、监控系统等，并需考虑到周边环境、起伏地形、通风散热等方面的因素。
三、工程施工组织设计方案1. 施工前准备工作根据项目计划，提前准备所需材料和设备，并进行检查和验收。
制定施工人员的工作安排和培训计划，确保所有人员熟悉工程要求和安全操作规程。
2. 施工现场布置和安全防护按照相关规范和设计要求，规划好施工现场的布置和工作区划分。
设置安全警示标志和安全防护设施，制定并培训施工人员安全操作流程，确保施工过程中无人员伤亡事故。
3. 施工进度和质量控制制定施工进度计划，明确各项工作任务和完成时间，并设立监测机制进行实时跟踪和控制。
严格按照相关标准和规范进行施工，进行质量把关，防止施工过程中出现质量问题。
4. 安全用电和电气设备维护根据电气设备的特点和工程要求，制定安全用电方案，确保施工过程中的电气安全。
定期进行电气设备的巡检和维护，避免设备故障对工程进度和质量的影响。
5. 环境保护和施工污染控制制定环境保护方案，采取有效措施减少施工对周边环境的影响。
合理布置施工物料和设备，及时清理施工现场产生的垃圾和污染物。
6. 施工安全管理和应急预案建立健全施工安全管理体系，设立专人负责施工安全工作。
制定应急预案，明确各类事故和突发事件的处理措施，确保在紧急情况下能迅速有效地进行应对。
四、项目实施方案1. 施工流程（这里根据具体情况进行描述）2. 施工资源和材料（这里根据具体情况进行描述）3. 施工质量和安全控制（这里根据具体情况进行描述）4. 工程进度和工期安排（这里根据具体情况进行描述）5. 室外电气官网工程验收和移交（这里根据具体情况进行描述）五、总结本文详细介绍了室外电气官网工程施工组织设计方案，包括施工前准备工作、施工现场布置和安全防护、施工进度和质量控制、安全用电和电气设备维护、环境保护和施工污染控制、施工安全管理和应急预案等方面的内容。

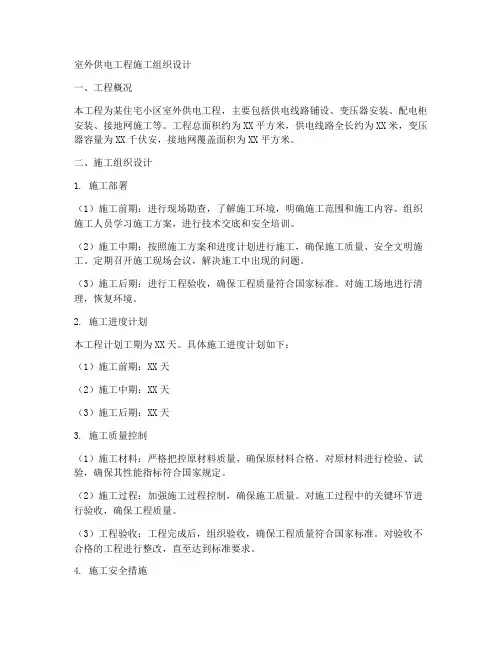

室外供电工程施工组织设计
室外供电工程施工组织设计一、工程概况本工程为某住宅小区室外供电工程，主要包括供电线路铺设、变压器安装、配电柜安装、接地网施工等。
工程总面积约为XX平方米，供电线路全长约为XX米，变压器容量为XX千伏安，接地网覆盖面积为XX平方米。
二、施工组织设计1. 施工部署（1）施工前期：进行现场勘查，了解施工环境，明确施工范围和施工内容。
组织施工人员学习施工方案，进行技术交底和安全培训。
（2）施工中期：按照施工方案和进度计划进行施工，确保施工质量、安全文明施工。
定期召开施工现场会议，解决施工中出现的问题。
（3）施工后期：进行工程验收，确保工程质量符合国家标准。
对施工场地进行清理，恢复环境。
2. 施工进度计划本工程计划工期为XX天。
具体施工进度计划如下：（1）施工前期：XX天（2）施工中期：XX天（3）施工后期：XX天3. 施工质量控制（1）施工材料：严格把控原材料质量，确保原材料合格。
对原材料进行检验、试验，确保其性能指标符合国家规定。
（2）施工过程：加强施工过程控制，确保施工质量。
对施工过程中的关键环节进行验收，确保工程质量。
（3）工程验收：工程完成后，组织验收，确保工程质量符合国家标准。
对验收不合格的工程进行整改，直至达到标准要求。
4. 施工安全措施（1）安全生产责任制：明确各级领导和员工的安全生产职责，确保安全生产。
（2）安全培训：对施工人员进行安全培训，提高安全意识。
（3）施工现场安全管理：加强施工现场安全管理，严格执行安全规定。
（4）应急预案：制定应急预案，应对突发事件。
5. 文明施工措施（1）施工现场卫生：定期清理施工现场，保持卫生。
（2）噪音控制：采取降噪措施，减少噪音污染。
（3）环境保护：施工过程中，注意保护环境，防止污染。
（4）农民工工资支付：按时支付农民工工资，保障农民工权益。
三、施工资源配置1. 人力资源：根据施工任务，合理配置施工人员，确保施工顺利进行。
2. 机械设备：根据施工需求，配置合适的机械设备，提高施工效率。

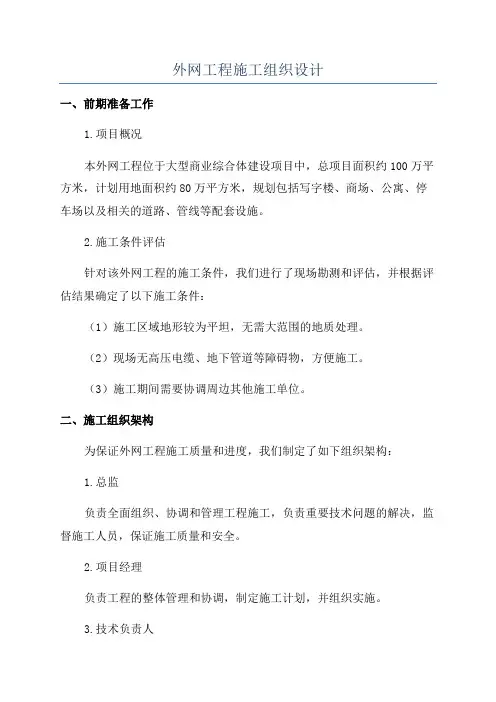

外网工程施工组织设计
外网工程施工组织设计一、前期准备工作1.项目概况本外网工程位于大型商业综合体建设项目中，总项目面积约100万平方米，计划用地面积约80万平方米，规划包括写字楼、商场、公寓、停车场以及相关的道路、管线等配套设施。
2.施工条件评估针对该外网工程的施工条件，我们进行了现场勘测和评估，并根据评估结果确定了以下施工条件：（1）施工区域地形较为平坦，无需大范围的地质处理。
（2）现场无高压电缆、地下管道等障碍物，方便施工。
（3）施工期间需要协调周边其他施工单位。
二、施工组织架构为保证外网工程施工质量和进度，我们制定了如下组织架构：1.总监负责全面组织、协调和管理工程施工，负责重要技术问题的解决，监督施工人员，保证施工质量和安全。
2.项目经理负责工程的整体管理和协调，制定施工计划，并组织实施。
3.技术负责人负责外网工程的技术指导和技术交底，协调解决施工中的技术问题，保证施工质量。
4.施工班组根据施工计划和任务分工，设立多个施工班组，包括土方工、管道安装组、电缆安装组等。
5.安全负责人负责施工期间的安全管理，组织安全教育和培训，确保施工现场的安全。
三、施工方案及工序安排1.外网工程施工方案（1）确定施工过程中需要的材料和设备清单。
（2）确定施工中使用的施工工艺和方法。
（3）制定详细的施工工序和作业流程，确定每个工序的时间节点和质量要求。
2.施工工序安排（1）土方开挖：根据设计要求和土方开挖计划，组织土方工对施工区域进行开挖，并进行垫土和夯实处理。
（2）管道安装：根据管道的种类和布置图纸，按照先高后低、先远后近的原则，分段施工进行管道的安装。
（3）电缆敷设：根据电缆的种类和线路图纸，进行电缆的敷设和接头的安装。
（4）电气设备安装：根据电气设备的种类和布置图纸，进行设备的安装和接线工作。
（5）系统调试：对安装完成的外网系统进行整体调试，确保各功能完好并能正常运行。
（6）竣工验收：对外网工程进行竣工验收，确保符合相关规范和要求，办理竣工手续。
室外外网电气施工设计方案
目录第一章编制说明 (1)第二章工程概况 (2)第三章施工准备 (2)第四章施工技术措施 (6)第五章质量保证措施 (10)第六章安全保证措施 (12)第七章成品保护 (14)第一章编制说明一、编制目的根据建设单位要求，结合项目施工生产实际情况，为确保优质、安全出色的完成本工程施工任务，特此编制此施工方案，用以明确知道此项工程的施工管理。
二、编制依据1、本工程设计图纸及相关技术资料。
2、相关的技术规范及标准图集：《电缆敷设》D101-1-7(2002)《电气装置安装工程电气设备交接实验标准》(GB50150-91) 《建设电气安装工程施工质量验收规范》（GB50303-2002）《管道工程施工及验收规范》（GB50268-97）三、计划目标1、质量标准：确保整个工程质量合格。
2、安全目标：杜绝重大伤亡及火灾、机械事故。
3、工期目标：本工程工期为60天。
第二章工程概况乌审旗教育局乌审旗一中外网工程位于乌审旗嘎鲁图镇，我公司承担外网工程的第二标段，工程范围包括：挖填土、电缆管槽敷设、电缆敷设、终端头制作安装、电源箱接线等。
电力系统10KV电缆敷设由市政引入，进出各子项工程强电供电电源380/220V电缆敷设、院区庭院灯。
第三章施工准备一、作业条件1、作业条件要求（1）、电缆线路的安装工程应按施工图进行施工。
（2）、与电缆线路安装有关的建筑物、构筑物的土建工程质量应符合国家现行的建筑工程施工及质量验收规范中的相关规定。
（3）、电缆安装前，土建工作应具备下列条件：a、电缆沟开挖前，土建应完成的工作必须完成、电缆沟槽线路无障碍。
b、有较宽的操作场地，施工现场干净，并备有220V交流电源。
2、施工前准备（1）、各分项工程的技术准备已完成。
（2）、敷设管、槽、电缆施工机具及施工用料已准备好，支架已搭设完毕，且符合安全要求。
（3）、电缆线路施工方案或施工组织设计已经编制，并已审批，工程任务单已下达。
（4）、电缆敷设前电缆型号、规格及长度与设计资料核对无误。
【VIP专享】室外外网电气施工组织设计
乌审旗教育局乌审旗一中外网工程（二标段）外网电气施工组织设计目录第一章编制说明 (1)第二章工程概况 (2)第三章施工准备 (2)第四章施工技术措施 (6)第五章质量保证措施 (10)第六章安全保证措施 (12)第七章成品保护 (14)乌审旗教育局乌审旗一中外网工程（二标段）外网电气施工组织设计第一章编制说明一、编制目的根据建设单位要求，结合项目施工生产实际情况，为确保优质、安全出色的完成本工程施工任务，特此编制此施工方案，用以明确知道此项工程的施工管理。
二、编制依据1、本工程设计图纸及相关技术资料。
2、相关的技术规范及标准图集：《电缆敷设》D101-1-7(2002)《电气装置安装工程电气设备交接实验标准》(GB50150-91)《建设电气安装工程施工质量验收规范》（GB50303-2002）《管道工程施工及验收规范》（GB50268-97）三、计划目标1、质量标准：确保整个工程质量合格。
2、安全目标：杜绝重大伤亡及火灾、机械事故。
3、工期目标：本工程工期为60天。
第二章工程概况乌审旗教育局乌审旗一中外网工程位于乌审旗嘎鲁图镇，我公司承担外网工程的第二标段，工程范围包括：挖填土、电缆管槽敷设、电缆敷设、终端头制作安装、电源箱接线等。
电力系统10KV电缆敷设由市政引入，进出各子项工程强电供电电源380/220V电缆敷设、院区庭院灯。
第三章施工准备一、作业条件1、作业条件要求（1）、电缆线路的安装工程应按施工图进行施工。
（2）、与电缆线路安装有关的建筑物、构筑物的土建工程质量应符合国家现行的建筑工程施工及质量验收规范中的相关规定。
（3）、电缆安装前，土建工作应具备下列条件：a、电缆沟开挖前，土建应完成的工作必须完成、电缆沟槽线路无障碍。
b、有较宽的操作场地，施工现场干净，并备有220V交流电源。
2、施工前准备（1）、各分项工程的技术准备已完成。
（2）、敷设管、槽、电缆施工机具及施工用料已准备好，支架已搭设完毕，且符合安全要求。
(建筑电气工程)室外供电管网电气施工组织设计
（建筑电气工程）室外供电管网电气施工组织设计中天合创鄂尔多斯煤炭深加工示范项目临建5#工程供电主外网工程施工方案编制：审核：审批：中石化工建设有限公司2013年12月目录一、编制说明及编制依据 (1)(一)、编制说明 (1)(二)、编制依据 (1)二、工程概况 (1)三、施工准备 (3)四、施工工期和进度计划、质量目标 (4)五、各分部分项工程主要施工方案 (5)(一)、箱式变电站安装 (5)(二)、主电缆铺设 (8)(三)、配电柜安装 (12)(四)、电缆终端头制作 (14)(五)、电气调试 (18)六、安全管理措施及JHA分析 (24)(一)、组织机构 (24)(二)、安全管理措施 (25)(三)、安全生产责任 (27)(四)、安全教育 (28)(五)、工作危害分析（JHA） (29)七、进度保证措施 (36)一、编制说明及编制依据(一)、编制说明为确保临建5#工程电气外网施工顺利进行，依据国家、行业现行的施工规范、质量验收标准以及公司质保体系、环境、职业健康安全管理体系程序文件及管理管理制度相关规定进行编制。
(二)、编制依据1.《建筑电气工程施工质量验收规范》GB50303-20022.《建筑机械使用安全技术规程》JGJ 33-20123.《建筑施工安全检查标准》JGJ 59-20114.《电气装置安装工程电气设备交接试验标准》GB50150-20065.《电气装置安装工程电缆线路施工及验收规范》GB50168-20066.《电气装置安装工程接地装置施工及验收规范》GB50169-20067.《电气装置安装工程旋转电机施工及验收规范》GB 50170-20068.《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-20129.《职业健康安全管理体系要求》GB/T28001—201110.《环境管理体系要求及使用指南》GB/T24001—200411.施工图纸12.依据的地理、气候、交通、条件等情况。
室外电气施工组织设计
室外电气施工组织设计室外电气施工组织设计是指对室外电气工程施工进行合理的组织和规划，以确保施工进度、质量和安全。
本文将从施工前期准备、施工组织形式、施工流程安排以及施工监督与控制等方面进行详细介绍，以期提供一个完整的室外电气施工组织设计方案。
一、施工前期准备1.项目资料整理：包括施工图纸、设计说明、施工合同等资料的整理和归档，可以建立专门的项目文件。
2.人员配备：根据工程规模和施工期限，确定所需的施工人员和管理人员，并进行培训和技能考核。
3.材料采购：根据施工计划，制定材料采购计划，保证材料的及时供应和质量。
4.现场准备：对施工现场进行勘测和测绘，确定施工区域、设备摆放位置和电缆走向等，对施工现场进行平整和清理。
二、施工组织形式根据室外电气工程的规模和技术要求，可以采用以下施工组织形式：1.总包施工：将整个工程委托给一个总包施工单位进行施工，该单位负责施工计划的制定、材料采购、施工人员的配备和工程进度的控制等。
2.分包施工：将工程分为若干个工作包，委托给不同的分包商进行施工，每个分包商负责自己的工作包。
3.自营施工：由建设单位自行组织施工，包括材料采购、施工人员的配备和施工计划的制定等。
三、施工流程安排1.材料采购：根据施工计划和材料清单，进行材料的采购和验收，保证施工所需材料的及时供应和质量。
2.场地准备：对施工现场进行平整和清理，确定设备摆放位置和电缆走向等。
3.基础施工：包括电缆沟的开挖和埋设、设备基础的施工和接地装置的安装等。
4.设备安装：根据施工图纸和设备说明书，进行设备的安装和调试，保证设备的正常运行。
5.电缆敷设：根据设计要求和电缆走向，进行电缆的敷设和接头的安装，进行绝缘测试和电气连接测试。
6.设备调试：对安装完毕的设备进行调试和检验，制定调试方案和操作规程，确保设备的安全和可靠。
四、施工监督与控制1.施工现场管理：对施工现场进行巡视和检查，确保施工进度和质量，对违反施工规范和安全操作的行为进行纠正。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室外外网电气施工组织设计Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】目录第一章编制说明 (1)第二章工程概况 (2)第三章施工准备 (2)第四章施工技术措施 (6)第五章质量保证措施 (10)第六章安全保证措施 (12)第七章成品保护 (14)第一章编制说明一、编制目的根据建设单位要求，结合项目施工生产实际情况，为确保优质、安全出色的完成本工程施工任务，特此编制此施工方案，用以明确知道此项工程的施工管理。
二、编制依据1、本工程设计图纸及相关技术资料。
2、相关的技术规范及标准图集：《电缆敷设》D101-1-7(2002)《电气装置安装工程电气设备交接实验标准》(GB50150-91)《建设电气安装工程施工质量验收规范》（GB50303-2002）《管道工程施工及验收规范》（GB50268-97）三、计划目标1、质量标准：确保整个工程质量合格。
2、安全目标：杜绝重大伤亡及火灾、机械事故。
3、工期目标：本工程工期为60天。
第二章工程概况乌审旗教育局乌审旗一中外网工程位于乌审旗嘎鲁图镇，我公司承担外网工程的第二标段，工程范围包括：挖填土、电缆管槽敷设、电缆敷设、终端头制作安装、电源箱接线等。
电力系统10KV电缆敷设由市政引入，进出各子项工程强电供电电源380/220V电缆敷设、院区庭院灯。
第三章施工准备一、作业条件1、作业条件要求（1）、电缆线路的安装工程应按施工图进行施工。
（2）、与电缆线路安装有关的建筑物、构筑物的土建工程质量应符合国家现行的建筑工程施工及质量验收规范中的相关规定。
（3）、电缆安装前，土建工作应具备下列条件：a、电缆沟开挖前，土建应完成的工作必须完成、电缆沟槽线路无障碍。
b、有较宽的操作场地，施工现场干净，并备有220V交流电源。
2、施工前准备（1）、各分项工程的技术准备已完成。
（2）、敷设管、槽、电缆施工机具及施工用料已准备好，支架已搭设完毕，且符合安全要求。
（3）、电缆线路施工方案或施工组织设计已经编制，并已审批，工程任务单已下达。
（4）、电缆敷设前电缆型号、规格及长度与设计资料核对无误。
（5）、电缆敷设前，应对电缆进行外观检查及绝缘电阻试验，并达到合格要求。
（6）、设置临时联络指挥系统。
3、在实施阶段，应对施工现场条件作业环境需作详细描述，并进一步识别危险源。
二、技术准备1、施工图纸、技术资料、相应施工图集、规范、规程齐全；施工方案编制完毕并经审批，并进行安全、技术交底。
2、施工前应组织施工人员充分熟悉相关图纸及设计要求，并进行电缆线路牵引计算，用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段，如水平直线牵引、水平弯曲牵引、垂直提升牵引等，比较计算结果，定出合适的牵引方向及牵引方式。
3、电缆敷设前绝缘测试或耐压试验（1）、1KV以下电缆，用1KV兆欧表，侧线间及对地的绝缘电阻应不低于10MΩ。
（2）、施工前应对电缆进行详细检查。
电缆的规格、型号、截面、电压等级等均符合设计要求，外观无扭曲，损坏等现象。
（3）、多根电缆敷设在电缆槽时，应根据现场实际情况，事先将电缆的排列用表或图的形式画出来，最大限度减少电缆的交叉和混乱。
三、材料准备1、所有电缆槽及保护管应达到使用标准，其规格型号及电压登记应符合设计要求。
2、电缆应具有合格证、生产许可证、“CCC”认证标识，其规格型号及电压等级应符合设计要求。
3、电缆外观完好无损，铠装无锈蚀，无机械损伤、无明显褶皱和扭曲现象，橡套、塑料电缆外及绝缘层无老化及裂纹。
4、电缆的其他附属材料：电缆标示牌、油漆、酒精、汽油、硬脂酸、白布带、电缆头附件等均应符合要求。
四、劳动力准备1、电缆挖沟、开槽、电缆敷设需要大量工作人员，要根据电缆的数量及电缆敷设进度提前安排人员，保证现场工作时人员满足施工要求，同时对进现场人员进行安全教育培训。
2、在进入现场实施阶段应该附上具体施工作业人员清单。
一、现场施工准备工作计划五、机具准备1、根据确定的施工方案及施工进度计划，确定施工机具需用量。
2、组织施工机具设备的落实，保证按期进场。
3、主要施工机具设备的配备详见下表：第四章施工技术措施一、电缆沟槽挖土石方1、在平整完的场地，根据施工图纸及测量方案，用测量仪器测绘出电缆管线走向轨迹，电缆管线走向保证以后不影响其他项目施工。
测量的主要技术要求2、核实测量无误后开挖土石方，挖方须保证沟槽的深度及宽度符合要求；挖出的垃圾土要堆放整齐，要保证以后敷设管、槽时无障碍；沟槽挖完要保证沟槽内平整干净无杂土。
本工程土质较好，故不考虑深度在1.5m以内的沟做放坡支撑处理，只按正常开挖放坡进行管沟开挖，施工中参照下表，按土质情况确定边坡处理。
管沟不加支撑的允许深度深度在5m内的管沟边坡的最陡度（不支撑）沟坑外形尺寸允许偏差（mm）3、遇到障碍物（如水暖管路）时要和相关专业人员及甲方代表协商，沟通完毕后才可以施工。
二、电缆管槽敷设及电缆井安装1、敷设电缆管、槽前要核查所挖沟槽是否有缺陷，确定无误后开始敷设电缆管、槽。
2、电缆管、槽进场地后，要堆放完好，以免破损造成后期重复施工。
3、电缆管、槽敷设要按照图纸及施工工艺要求进行施工，管、槽接头要做好连接处理。
4、管、槽在沟内要摆放整齐，不允许有交叉堆积现象，坡度要掌握合适，以免以后断裂。
5、电缆管槽敷设完毕后端口处要做好封口工作，以免雨季淤泥进入管、槽内。
6、电缆井安装位置要选择合适，不要在道路及建筑物处，以免以后维修带来麻烦。
7、电缆井要按照图纸要求及现行规范施工，做好井内防水防漏工作。
8、电缆管、槽敷设完毕后，要经过甲方验收后方可回填，回填后要夯实，平整。
三、电缆敷设1、准备工作放线挖沟直埋电缆保护管电缆敷设铺沙盖砖回填土埋设标志桩。
2、施工前对电缆进行详细检查，规格、型号、截面、电压等级均符合设计要求，外观无扭曲，损坏及漏油、渗油等现象。
3、敷设电缆前复查敷设管线有无缺陷，确定无缺陷后方可施工。
4、电缆敷设前，施工人员应认真阅读与电缆敷设有关的图纸，熟悉各种设备位号、电缆路径，防止错放电缆事故的发生。
5、电缆敷设前，对敷设的电缆路径进行检验，确保敷设路径畅通，施工人员应实地认真测量长度，避免电缆余量过长或电缆不够长现象发生，对敷设完电缆应及时作好标记。
6、电缆敷设前应检查好电缆有无破损现象，电缆有无扭曲、电缆铠有无暴漏。
7、敷设时，应有专人仔细核对好电缆的型号、规格、电压等级和长度等，并作绝缘电阻测试，对敷设完电缆应及时作好标记。
8、电缆井内电缆敷设弯曲半径应该达到施工规范要求（动力低压电缆最小弯曲半径：10D，到设备处预留长度不可过短，以免以后施工麻烦。
9、电缆在管内、槽内应按要求和顺序摆放，无交叉，无弧度、无扭曲。
10、电缆敷设完毕后应该把型号、回路编号做好标记。
11、所有接线端子均采用紧压铜端子，端子需与电缆线蕊截面相匹配，铜端子的压接采用手动式液压压接钳，采用热缩头、热缩管作为电缆头绝缘保护。
电缆终端制作好，与配电柜连接前要进行绝缘测试。
以确认绝缘强度符合要求。
同时电缆要做好回路标志和相色标志。
电缆的裁剪长度要合适，保证电缆与配电柜母线或接线端子连接后不产生过大的机械应力。
连接前，对搭接面进行情节处理，同时涂抹适量的电力复合脂，紧固力矩符合《建筑电气工程施工质量验收规范》（GB50303-2002），确保连接和导电性能可靠。
12、电缆敷设宜选择无雨天气下进行，气温宜在0℃以上。
四、电缆管及电缆支架安装：1、电缆管：1.1、金属管外观检查：内表面应光滑无毛刺；外表面应无穿孔、裂缝、显着的凹凸不平及锈蚀。
1.2、塑料管外观检查：敷设温度、管材强度符合设计规定；切断口光滑；弯曲部分无裂纹及显着的凹瘪。
1.3、每根电缆管的弯头数：一般弯头≤3 个；直角弯头≤2 个。
1.4、弯曲半径：与所穿电缆弯曲半径匹配。
2、电缆支架：2.1、钢材应平整，无明显扭曲。
下料误差应在 5mm 范围内，切口应无卷边、毛刺。
2.2、支架应焊接牢固，无显着变形。
各横撑间的垂直距离与设计偏差不应大于 5mm。
2.3、电缆支架应安装牢固，横平竖直；各支架的同层横档应在同一水平面上，其高低偏差不应大于 5mm。
3、电缆敷设3.1、电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。
电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。
3.2、用机械敷设电缆时的最大牵引强度宜符合下表的规定。
充油电缆总拉力不应超过27kN。
3.3、机械敷设电缆的速度不宜超过 15m/min。
3.4、机械敷设电缆时，应在牵引头或钢丝网套与牵引钢缆之间装设防捻器。
3.5、并列敷设的电缆接头位置应相互错开；电缆明敷时的接头应用托板托置固定；直埋电缆接头盒外面应有防止机械损伤的保护盒（环氧树脂接头盒除外）。
3.6、电缆敷设时应排列整齐、不宜交叉，加以固定，并及时装设标志牌。
3.7、标志牌的装设应符合下列要求：3.7.1、在电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井的两端、人井内等地方，电缆上应装设标志牌。
3.7.2、标志牌上应注明线路编号。
当无编号时，应写明电缆型号、规格及起迄地点；并联使用的电缆应有顺序号。
标志牌的字迹应清晰不易脱落。
3.7.3、标志牌规格宜统一，标志牌应能防腐，挂装应牢固。
3.8、在下列地方应将电缆加以固定：3.8.1、垂直敷设或超过 450倾斜敷设的电缆再哦每个支架上；桥架上每隔 2m 处；3.8.2、水平敷设的电缆，在电缆首末两端及转弯、电缆接头的两端处；当对电缆间距有要求时，每隔 5-10m 处；3.8.3、护层有绝缘要求的电缆，在固定处应加以绝缘衬垫；3.9、电缆进入电缆沟、隧道、竖井、建筑物、盘（柜）以及穿入管子时，出入口应封闭，管口应密封。
3.10、直埋电缆的敷设3.10.1、电缆表面距地面的距离不应小于 1.0m。
3.10.2、电缆之间、电缆与其它管道、道路、建筑物等之间平行和交叉时的最小净距，应符合下表的规定。
严禁将电缆平行敷设于管道的上方或下方。
电缆之间、电缆与管道、道路、建筑物之间平行和交叉时的最小净距（2）当电缆穿管或者与其它管道有保温层等防护措施时，表中净距应从管壁或防护设施的外壁算起。
3.10.3、直埋电缆的上、下部应铺以不小于 100mm 厚的软土或沙层，并加盖保护板。
其覆盖宽度应超过电缆两侧各 50mm，保护板可采用混凝土盖板或砖块。
3.10.4、直埋电缆在直线段每隔 50—100n 处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。
3.10.5、直埋电缆回填土前，应经隐蔽工程验收合格。
回填土应分层夯实。
五、10KV交联聚乙烯绝缘电缆户内、户外热缩终端头制作1、交联聚乙烯绝缘电缆户内、户外热缩终端头制作。
