3D打印用羟基丙烯酸共聚树脂柔韧性粉末材料的制备

合集下载

聚丙烯基3D打印材料的设计及制备研究进展

聚丙烯基3D打印材料的设计及制备研究进展

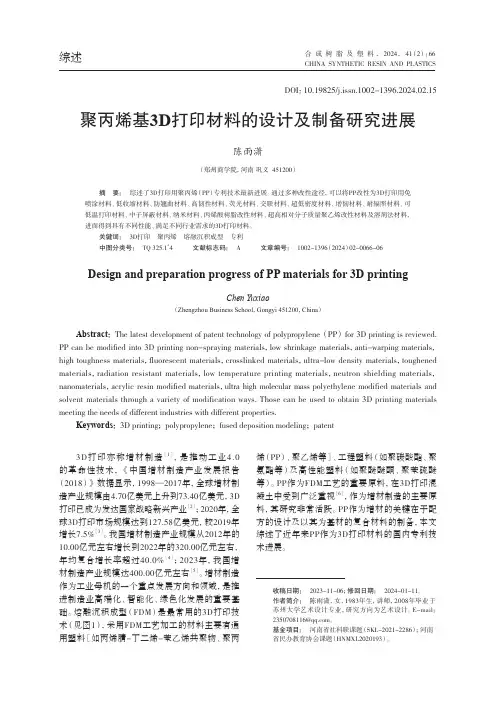

综述CHINA SYNTHETIC RESIN AND PLASTICS合 成 树 脂 及 塑 料 , 2024, 41(2): 66聚丙烯基3D 打印材料的设计及制备研究进展陈雨潇(郑州商学院,河南 巩义 451200)摘 要: 综述了3D打印用聚丙烯(PP )专利技术最新进展。

通过多种改性途径,可以将PP改性为3D打印用免喷涂材料、低收缩材料、防翘曲材料、高韧性材料、荧光材料、交联材料、超低密度材料、增韧材料、耐辐照材料、可低温打印材料、中子屏蔽材料、纳米材料、丙烯酸树脂改性材料、超高相对分子质量聚乙烯改性材料及溶剂法材料,进而得到具有不同性能、满足不同行业需求的3D打印材料。

关键词: 3D打印 聚丙烯 熔融沉积成型 专利中图分类号: TQ 325.1+4 文献标志码: A 文章编号: 1002-1396(2024)02-0066-06Design and preparation progress of PP materials for 3D printingChen Yuxiao(Zhengzhou Business School ,Gongyi 451200,China )Abstract : The latest development of patent technology of polypropylene (PP ) for 3D printing is reviewed. PP can be modified into 3D printing non-spraying materials,low shrinkage materials,anti-warping materials,high toughness materials,fluorescent materials,crosslinked materials,ultra-low density materials,toughened materials,radiation resistant materials,low temperature printing materials,neutron shielding materials,nanomaterials,acrylic resin modified materials,ultra high molecular mass polyethylene modified materials and solvent materials through a variety of modification ways. Those can be used to obtain 3D printing materials meeting the needs of different industries with different properties.Keywords : 3D printing; polypropylene; fused deposition modeling; patent 收稿日期: 2023-11-06;修回日期: 2024-01-11。

3D打印用羟基丙烯酸共聚树脂柔韧性粉末材料的制备

3D打印用羟基丙烯酸共聚树脂柔韧性粉末材料的制备


要: 以甲基丙烯酸甲酯 (MMA) 、 丙烯酸丁酯 (BA) 及甲基丙烯酸-β-羟乙酯 (HEMA) 为原料, 通过水相
悬浮聚合法制备了羟基丙烯酸共聚树脂, 并对该共聚树脂进行了傅里叶变换红外光谱分析。 将羟基丙烯酸共聚树 脂与聚乙烯醇复配作为三维 (3D) 打印粉末材料, 以去离子水作黏结溶液, 经3D打印制取柔韧性产品。 考察了羟基 单体HEMA用量、 (MMA) /m (BA) 以及粉末材料的原料配比对产品应用性能的影响, 确定了合成共聚树脂的最佳 m 印产品的弯曲强度为9.1 MPa, 抗压强度为26 MPa, 柔韧性为2 mm, 基本满足柔韧性产品3D打印需求。 关键词: 丙烯酸树脂 三维打印 粉末材料 黏结溶液 柔韧性 中图分类号: TQ 617.5 文献标识码: B 文章编号: 1002-1396 (2014) 04-0021-05 条件及粉末材料的最佳原料配方, 并观察了最佳配方条件下制备的3D打印产品的断面形貌。 最佳配方条件下, 3D打
图2 HEMA用量对3D打印产品弯曲强度和抗压强度的影响
试验机测试, 试样尺寸为40 mm×40 mm×30 mm。 化实验仪器厂生产的QTX型漆膜柔韧性测定器测 柔韧性按GB/T 1731—1993采用天津市亚兴自动
另外, 羟基丙烯酸共聚树脂所含羟基过多, 它 对水分子的吸引作用较大, 导致铺粉单元层的表 干时间和实干时间过长, 前者使铺粉较困难, 且导
首 先, 铺粉辊沿X方向将粉末材料由供粉 缸中推出至工作平台(XY 平面)上, 均匀铺好一 层粉末; 然后, 打印头依据设计模型的横截面尺 寸, 在成型区域喷洒定量的黏结溶液的液滴; 待 该层粉末表面干燥后, 工作平台沿 Z 方向下降一 定距离, 铺粉辊在刚打印好的粉末上再铺一层 粉 末, 然 后 打 印 头 按 照 尺 寸 再 喷 洒 黏 结 溶 液。 如此往复交替地铺粉和喷液, 打印完毕后静置 4 h, 取出静置老化24 h, 去除未参与成型的粉末材 料, 即制得立体产品。 1.4 产品性能测试 弯曲强度采用美国MTS公司生产的CMT-

耐溶剂羟基丙烯酸树脂的配方及制备方法

耐溶剂羟基丙烯酸树脂的配方及制备方法

耐溶剂羟基丙烯酸树脂的配方及制备方法说实话耐溶剂羟基丙烯酸树脂这事儿,我一开始也是瞎摸索。

我最开始想啊,这树脂的主要原料肯定得有丙烯酸酯类单体吧。

我就一股脑地把各种丙烯酸酯往一块儿加,像甲基丙烯酸甲酯啊我加得还挺多的,心思甲基的存在可能会让它稳定性啥的更好些。

可结果呢,做出的树脂耐溶剂性不咋地。

后来我才明白,不能光看稳定性,还得考虑官能团这些事儿。

然后我就开始研究羟基的作用。

我试过增加羟基单体的量,选了像丙烯酸羟乙酯之类的。

我就像调配饮料一样,一点点地加量,看看加到多少合适。

可是这又出来新问题了,加太多之后,树脂的其他性能又受到影响了,好比这饮料太甜了,其他味道就不均衡了。

不过我也是从这儿知道,羟基单体的量得有个度。

在聚合的引发剂这方面我也费了不少心思。

用过偶氮二异丁腈之类的。

把这引发剂的用量调好可不容易,我最初用的时候手太松了,用量多了点。

这就好比煮米饭水放多了,反应就有点不受控制了,产物的性能也变差了。

关于制备的方法嘛,采用溶液聚合的时候,溶剂的选择那可是相当重要。

我一开始选的溶剂就不太对,那感觉就像给一群大汉穿小衣裳似的,溶解性不好,树脂的聚合根本就不完全啊。

后来我筛选了一堆溶剂,发现像甲苯、二甲苯之类的在溶解性和挥发性等方面的综合表现还不错。

还有反应温度这事儿,我尝试过不同的温度区间。

温度低的时候反应太慢,就像乌龟爬一样,效率低得很。

温度高了呢,又容易发生副反应。

我试过好几个温度点,最后觉得大概在八九十度左右就比较合适,当然这个也不是确定的啊,可能根据不同的配方还得微调呢。

接着就是关于反应时间。

我经常是等不及反应完全就提前结束了实验,结果做出的树脂性能大打折扣。

后来才知道,这就像炖肉一样,时间不到这肉不软烂呀,反应时间不够产物就不行。

经过多次摸索,我发现大概反应六到八个小时能勉勉强强达到比较均衡的性能。

但这也不是绝对的,还得根据配方里其他成分的量来定。

在配方里加一些少量的交联剂我也试过。

羟基丙烯酸树脂及其制备方法[发明专利]

羟基丙烯酸树脂及其制备方法[发明专利]

(10)申请公布号 CN 102766263 A(43)申请公布日 2012.11.07C N 102766263 A*CN102766263A*(21)申请号 201210287554.5(22)申请日 2012.08.13C08G 81/00(2006.01)C08F 283/01(2006.01)C08F 220/14(2006.01)C08F 220/18(2006.01)C08F 220/28(2006.01)C09D 187/00(2006.01)(71)申请人佛山市高明同德化工有限公司地址528515 广东省佛山市高明区杨和镇第二工业区(72)发明人李伟乐 杨高林 曾伟根 区绍昆(74)专利代理机构北京集佳知识产权代理有限公司 11227代理人曹志霞(54)发明名称羟基丙烯酸树脂及其制备方法(57)摘要本发明公开一种羟基丙烯酸树脂,按重量计,由以下组分制成:甲苯25份~35份、醋酸丁酯5份~10份、甲基丙烯酸甲酯20份~30份、丙烯酸丁酯5份~10份、甲基丙烯酸丁酯3份~8份、甲基丙烯酸羟丙酯3份~8份、功能性聚酯树脂8份~15份、功能性混合加成催化剂1份~2份、P-120碳9石油树脂5份~10份,其中,按重量计,所述功能性聚酯树脂是由乙二醇5份~10份、新戊二醇30份~40份、己二酸50份~55份、富马酸5份~10份,经高温溶融法酯化合成并用甲苯稀释后所得,所述功能性混合加成催化剂是过氧化2-乙基己酸叔丁酯8份~12份、偶氮二异丁腈20份~30份、过氧化二叔丁基50份~60份、过氧化苯甲酸叔丁酯10份~15份的混合物。

本发明直接涂布在尼龙类材料上有很好的附着力。

(51)Int.Cl.权利要求书2页 说明书7页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书 2 页 说明书 7 页1.一种羟基丙烯酸树脂,其特征在于,按重量计,由以下组分制成:其中,按重量计,所述功能性聚酯附脂是由乙二醇5份~10份、新戊二醇30份~40份、己二酸50份~55份、富马酸5份~10份,经高温溶融法酯化合成,然后用甲苯稀释合成产物,至合成产物的重量百分比为58%~62%所得,所述功能性混合加成催化剂是过氧化2-乙基己酸叔丁酯8份~12份、偶氮二异丁腈20份~30份、过氧化二叔丁基50份~60份、过氧化苯甲酸叔丁酯10份~15份的混合物。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

所生产。 过氧化苯甲酰 (BPO) , 化学纯, 山东邹平 恒泰化工有限公司生产。 1.2 羟基丙烯酸共聚树脂制备及其结构表征 水相悬浮聚合法制备羟基丙烯酸共聚树 脂:将去离子水和稳定剂PVA加入烧瓶中, 升温 至 72 ℃, 开动搅拌直至PVA完全溶解; 将引发剂 BPO (在反应体系中的质量分数为0.50%) 及单体
表1 Tab.1 PVA用量对3D打印产品柔韧性及耐水性的影响 Effects of the amount of PVA on the flexibility and water resistance of the 3D printing product w (PVA) , % 10 5 柔韧性/mm 3 3 2 2 2 耐水性 无变化 无变化 无变化 失光、 变黄 略起泡 失光、 变黄,
2.2
粉末材料配方的优化 将羟基丙烯酸共聚树脂和PVA复配作为粉
末材料, 改变PVA用量, 检测3D打印产品的性能。 由表 1 和图 4 看出:随着粉末材料中PVA用量的 增加, 3 D打印产品的柔韧性、 弯曲强度以及抗压 PVA与羟基丙烯酸共聚树脂表面羟基的氢键作用 而使羟基丙烯酸共聚树脂颗粒黏结在一起, 因此, PVA用量越多, 3D打印产品颗粒间的黏结强度越 PVA用量越多, 3D打印产品中PVA通过“溶解— 大, 其弯曲强度和抗压强度就越大[7]。 粉末材料中

要: 以甲基丙烯酸甲酯 (MMA) 、 丙烯酸丁酯 (BA) 及甲基丙烯酸-β-羟乙酯 (HEMA) 为原料, 通过水相
悬浮聚合法制备了羟基丙烯酸共聚树脂, 并对该共聚树脂进行了傅里叶变换红外光谱分析。 将羟基丙烯酸共聚树 脂与聚乙烯醇复配作为三维 (3D) 打印粉末材料, 以去离子水作黏结溶液, 经3D打印制取柔韧性产品。 考察了羟基 单体HEMA用量、 (MMA) /m (BA) 以及粉末材料的原料配比对产品应用性能的影响, 确定了合成共聚树脂的最佳 m 印产品的弯曲强度为9.1 MPa, 抗压强度为26 MPa, 柔韧性为2 mm, 基本满足柔韧性产品3D打印需求。 关键词: 丙烯酸树脂 三维打印 粉末材料 黏结溶液 柔韧性 中图分类号: TQ 617.5 文献标识码: B 文章编号: 1002-1396 (2014) 04-0021-05 条件及粉末材料的最佳原料配方, 并观察了最佳配方条件下制备的3D打印产品的断面形貌。 最佳配方条件下, 3D打
干燥”方式形成的膜状结构越多, 从而提高了3D 打印产品的柔韧性、 弯曲强度以及抗压强度[4]; 但 是, 由于PVA为水溶性高分子, 所以, 3D打印产品 的耐水性随PVA用量的增加而逐渐变差。 因此, 综 合考虑选择 w (PVA) 为 15 %时最佳, 此时 3 D打印 产品的柔韧性达2 mm。
7 6 ाఛुऎMPa 5 4 15 3 2 1 5.00 6.25 7.50 8.75 w(HEMA)Ḽ 12 9 6 10.00 27 24 ઇԌुऎMPa 21 18
ࢹͺࣰԻ
Fig.1 The working principle schematic of 3D printing
图1 3D打印工作原理示意
量增加, 3 D打印产品的弯曲强度和抗压强度逐 渐变大。 3 D打印产品的耐水性在 w(HEMA)为
酸共聚树脂分子链提供一定数量的丙烯酸羟基。 羟基丙烯酸共聚树脂的羟基数量越多, 不仅其与 PVA的相容性越好, 而且其被水分子润湿的程度 也越高。 当水分子喷射到粉末材料的铺粉单元层
ӣᬋ(ZழՓ)
ᩓዟᣝ Θዟጆፑ ዟళ౅஧
性 能 3 D 打 印 成 型 材 料 的 研 究 开 发。 niechenzhou@。
基金项目: 中山市科技计划项目 (20123A359) 。
. 22 .
合 成 树 脂 及 塑 料
2014 年第 31 卷
(FTIR) 分析:采用美国Nicolet公司生产的370型 傅里叶变换红外光谱仪分析, KBr压片法制样, 测 试范围为 400~4 000 cm , 定位精度为4 cm 。
干燥至恒重, 即得羟基丙烯酸共聚树脂, 以其作为 羟基丙烯酸共聚树脂的傅里叶变换红外光谱
收稿日期: 2013-12-31。 修回日期: 2014-03-27。 作者简介: 聂建华, 1984 年生, 硕士,
工 程 师, 2010年毕业于华南理工大 学 化 学 工 程 专 业, 现在主要从事高 联系电话: 13425511947; E-mail:
价格相对高昂, 直接导致 3 D打印成本较高、 制造 过程冗长及产品性能不佳, 制约了它的发展 。 通 为在柔韧性被破坏之前, 打印材料内粉末颗粒间 的链接已被破坏。 2013年4月, 有报道称美国已研
[1]
熟, 但适合不同用途的高性能打印材料较缺乏, 且
目前, 国内外三维 (3D) 打印成型设备比较成
42 36 ઇԌुऎMPa 30 24 9 6 3 0 4 8 12 16 20 w(PVA)Ḽ 24 18 12 6 28
韧性变差。 BA为软单体, 可增加羟基丙烯酸共聚
别为 4 ∶ 3, 2 ∶ 1 时, 3 D打印产品的柔韧性均为 5 mm。 随m (MMA) /m (BA) 增加, 3D打印产品的柔
ᩓዟ(XழՓ)
上, PVA颗粒遇水溶胀甚至溶解, 同时羟基丙烯酸 共聚树脂颗粒表面也被水分子润湿。 在水分挥发 渐通过范德华力 和氢键作用互相缠绕在一起[4]。 因此, 羟基丙烯酸 共聚树脂的羟基数量越多, 它与PVA相互作用力越 大, 铺粉单元层内部颗粒间及层间的黏结作用越 强, 3D打印产品的弯曲强度和抗压强度越大。
第 4 期
聂建华等. 3D打印用羟基丙烯酸共聚树脂柔韧性粉末材料的制备
. 23 .
致严重的成型精度误差, 后者主要使3D打印周期
过长, 降低打印效率。 同时, 羟基越多, 3D打印产 品的耐水性越差, 导致产品实用性降低 (如耐水性 较差的3D打印产品置于空气中, 短时间内会起泡、 抗压强度以及耐水性, (HEMA) 最佳为8.75%。 w 2.1.2 m (MMA) /m (BA) 对产品性能的影响 失光、 变色、 膨松等) 。 因此, 综合考虑弯曲强度、
过3D打印制取高柔韧性产品是技术难点之一, 因
制成功适用于柔韧性产品的聚酰胺树脂粉末材料 (甚至可用来打印制取丝巾、 胸罩、 头套等高柔韧 性物件) , 但其售价相当高, 难以获得广泛应用。 本工作以丙烯酸酯单体为原料, 采用环保的水相 悬浮聚合方法制备羟基丙烯酸共聚树脂, 并用作 污染的去离子水为黏结溶液, 通过考察单体用量 影响规律, 制得适合打印柔韧性产品的绿色环保 型3D打印粉末材料。 1.1 1 实验部分 主要原料 甲基丙烯酸甲酯 (MMA) , 丙烯酸丁酯 (BA) , 分析纯; 聚乙烯醇(PVA) , 化学纯:均为天津市 科密欧化学试剂有限公司生产。 甲基丙烯酸-β羟乙酯(HEMA) , 化学纯, 天津市化学试剂研究 3D打印粉末材料的主体成型物质, 同时以完全无 和配比对羟基丙烯酸共聚树脂与产品应用性能的
-1 -1
按GB/T 1733—1993测试, 试样尺寸为120 mm×25 mm×0.2 mm, 将产品的2/3面积放入 (25±1) ℃ 去离子水中浸泡48 h后取出, 目测评定。 微区形貌 探针显微分析仪观察。 2 结果与讨论 羟基丙烯酸共聚树脂合成条件的优化 采用日本Shimadzu公司生产的EPMA 1600型电子
试, 试样尺寸为120 mm×25 mm×0.2 mm。 耐水性
1.3
粉末材料配制及3D打印参数设置
匀、 筛分, 并收集粒径为58~106 μm的粉末作为3D 打印粉末材料。 美国Z Corporation生产的Z 310型3D打印机供粉系 统的供粉缸和打印系统的墨盒中, 依次在常温条 件下打印出不同规格的产品 (见图1) 。 3D打印机 配有压电间歇式打印喷头 (直径约为0.05 mm, 共 将粉末材料和去离子水 (黏结溶液) 分别装入
强度逐渐提高, 而耐水性逐渐变差。 在水溶剂中,
17 . 50 %, 改变 m(MMA)/ m(BA) , 检测 3 D打印产
固定羟基丙烯酸共聚树脂与PVA的质量 w w 比为9∶1, (HEMA) 为8.75%, (MMA) +w (BA) =
品的柔韧性。 实验表明:当 m(MMA)/ m(BA) 分别为 1 ∶ 2, 3 ∶ 4 时, 3 D打印产品的柔韧性均 为 3 mm; 当m (MMA) /m (BA) 为 1 ∶ 1 时, 3 D打印
将羟基丙烯酸共聚树脂和PVA按配比研磨均
2.1
2.1.1 羟基单体HEMA用量对产品性能的影响 w(BA)均为 8 . 75 %, 固定 w(MMA) , 羟基丙 基单体HEMA用量。 由图 2 看出:随着HEMA用 5 . 00 %~ 8 . 75 %时基本无变化, 只在 w(HEMA)为 10.00%时略微失光、 变黄。 HEMA主要为羟基丙烯
图2 HEMA用量对3D打印产品弯曲强度和抗压强度的影响
试验机测试, 试样尺寸为40 mm×40 mm×30 mm。 化实验仪器厂生产的QTX型漆膜柔韧性测定器测 柔韧性按GB/T 1731—1993采用天津市亚兴自动
另外, 羟基丙烯酸共聚树脂所含羟基过多, 它 对水分子的吸引作用较大, 导致铺粉单元层的表 干时间和实干时间过长, 前者使铺粉较困难, 且导
128个孔) , 将层厚设为0.175 mm, 饱和度设为0.7, 以此控制粉末材料与去离子水的用量比[2]。 受铺粉 速率、 喷洒速率以及水分干燥的限制, 打印成型速 率较慢, 每一粉末层所用时间约为35 s。
੩Ӿܿ(XYࣰ᭦ᤁҮ) ᳪፆໄ๮๮ໞ YழՓ
烯酸共聚树脂与PVA的质量比为 9 ∶ 1, 改变羟
mm× 4 mm。 抗压强度采用上海华龙测试仪器有 限公司生产的WHY 3000型微机控制全自动压力
6104型万能试验机测试[3], 试样尺寸为80 mm×10
相关文档
最新文档
