尼康电动车48V20AH充电器不跳灯处理充电器原理图及实物图如下：工作原理：220V交流电源经整流滤波后经变压器绕组T1到场管8N60C到地。
8N60C受控于脉宽调制器UC3842。
绕组T3输出交流脉冲，经肖特基管1600CT整流为直流输出供电电瓶充电。
输出电压一路经R20、R15分压加在精密电压源TL431控制极上，用TL431输出电压控制光电管4N35，4N35电流被送到UC3842的电压反馈端2脚，控制输出电压的高低。
输出电压另一路经降压产生稳定的12V基准电压供给电压比较器LM358，其中R23、R24为6脚分压50mV，R17、R33、R34为2脚分压240mV。
0.1Ω大功率电阻RJ串联在充电回路负极，充电电流在RJ上的电压降被送到电压比较器LM358的3号脚和5号脚。
充电初初期，电瓶电压很低，电流很大， RJ上的电压降超过240mV， LM358的1脚输出高电平，TL431控制极电位超过2.5V，4N35导通，脉宽控制器UC3842的2脚电位上升，6脚输出脉宽变窄（占空比减小），控制场管8N60C栅极，主回路电流自动减小，动态稳定在约2.4A，LM358的1脚输出低电平。
此时为怛流充电阶段，输出电压及电瓶电压都在遂渐升高。
同时由于RJ上的电压降远超过50mV， LM358的7脚输出高电平，红色指示灯亮，三极管8050也导通，风扇工作。
当电瓶电压上升到约59V时，输出电压也升高到约60V， TL431控制电压也上升到2.5V，此时TL431开始受控，输出电压不再上升，稳定在约60V。
此时为怛压充电阶段，充电继续，电瓶电压仍在上升，充电电流随着电压差的减小也遂渐降低。
当充电电流降低到约500mA时，RJ上的电压降不足50mV， LM358的7脚输出低电平，红灯灭风扇停。
同时三极管1015导通，TL431控制极上的电压也突然上升超过2.5V，TL431完全导通，UC3842的2脚电位突然上升，6脚输出脉宽突然变的很窄，输出电流变的极小约200mA。
48v充电器维修方法
48v充电器维修方法48V充电器维修方法一、故障现象描述当使用48V充电器充电时，出现了无法正常充电的问题。
充电器的指示灯不亮，无电流输出，无法给设备充电。
下面将介绍如何修复这种故障。
二、检查电源线和插头检查电源线和插头是否连接良好。
有时候，电源线可能松动或插头接触不良，导致充电器无法正常工作。
请确保电源线插头稳固地插入电源插座，并且与充电器连接牢固。
三、检查输入电压接下来，我们需要检查输入电压是否符合充电器的要求。
48V充电器通常需要接收48V的直流电源输入。
使用万用表测量输入电压，确保其稳定在48V左右。
如果输入电压不正常，可能是电源供应的问题，需要修复或更换电源。
四、检查保险丝某些48V充电器会配备保险丝，用于保护充电器免受过流或短路等问题的损坏。
检查保险丝是否熔断，如果熔断了，则需要更换新的保险丝。
请注意，在更换保险丝时，务必使用相同额定电流的保险丝。
五、检查输出电压如果以上步骤都没有解决问题，那么我们需要检查充电器的输出电压。
使用万用表在充电器的输出端口上测量电压，确保其输出电压为48V。
如果输出电压异常，可能是充电器内部电路故障，需要进行修复或更换充电器。
六、检查输出线路和连接器如果充电器的输出电压正常，但设备仍然无法充电，那么可能是输出线路或连接器出现问题。
检查输出线路是否损坏或连接不良。
确保连接器与设备的接触良好，并且没有松动或生锈的情况。
七、检查充电器内部元件如果以上步骤都未解决问题，那么可能是充电器内部元件出现故障。
这时，需要打开充电器外壳，检查内部元件是否有烧毁、脱落或损坏的情况。
如果发现故障元件，需要进行修复或更换。
请注意，修复内部元件需要具备一定的电子维修知识和技能，如果您不熟悉电子维修，请寻求专业人士的帮助。
八、检查充电器散热系统有时候，充电器的散热系统可能出现问题，导致充电器无法正常工作。
检查散热器是否被灰尘或杂物堵塞，清理散热器以确保良好的散热效果。
同时，检查风扇是否正常运转，如果风扇无法自动启动，可能需要更换或修复。
48v充电器变压器绕制
48v充电器变压器绕制（最新版）目录1.48v 充电器变压器的作用2.48v 充电器变压器的绕制方法3.48v 充电器变压器的性能要求4.48v 充电器变压器的应用领域正文一、48v 充电器变压器的作用48v 充电器变压器，顾名思义，主要是用于充电器中，将输入的电压转换为 48v 的电压，以满足充电需求。
在很多场景中，例如电动自行车、电动汽车等，都需要用到 48v 充电器变压器，以实现对电池的稳定充电。
二、48v 充电器变压器的绕制方法48v 充电器变压器的绕制方法主要有以下几种：1.线圈绕制法：这种方法主要是通过将导线缠绕在铁芯上，形成一个线圈。
通过改变线圈的匝数和铁芯的磁性，可以实现不同电压的输出。
2.磁芯绕制法：这种方法是在一个磁芯上绕制两个或以上的线圈，通过调整线圈的匝数和连接方式，实现不同的电压输出。
3.交错绕制法：这种方法是在一个铁芯上交错绕制两个线圈，通过改变线圈的匝数和交错角度，实现不同电压的输出。
三、48v 充电器变压器的性能要求48v 充电器变压器在绕制过程中，需要满足以下性能要求：1.输出电压稳定：48v 充电器变压器需要输出稳定的 48v 电压，以保证充电效果。
2.效率高：充电器变压器的效率越高，能量损耗越少，充电效果越好。
3.抗干扰能力强：充电器变压器需要有较强的抗干扰能力，以防止外部电磁干扰影响充电效果。
四、48v 充电器变压器的应用领域48v 充电器变压器广泛应用于以下领域：1.电动自行车：电动自行车的电池通常需要 48v 的电压进行充电，因此需要用到 48v 充电器变压器。
2.电动汽车：电动汽车的电池组通常由多个电池串联组成，需要用到48v 充电器变压器进行充电。
3.通信设备：部分通信设备也需要用到 48v 充电器变压器，例如光纤收发器等。
48v充电器变压器绕制
48v充电器变压器绕制摘要：一、引言二、48v 充电器变压器绕制材料准备三、48v 充电器变压器绕制步骤1.确定绕制方案2.绕制线圈3.连接线路4.固定和绝缘四、48v 充电器变压器绕制过程中的注意事项五、总结正文：一、引言在电子制作领域，掌握充电器变压器的绕制方法是非常实用的技能。
本文将详细介绍如何制作一个48v 充电器变压器。
二、48v 充电器变压器绕制材料准备制作48v 充电器变压器需要以下材料：1.硅钢片2.漆包线3.绝缘材料（如酚醛塑料、环氧树脂等）4.铜箔5.螺丝和垫片6.48v 充电器原装变压器（参考）三、48v 充电器变压器绕制步骤1.确定绕制方案在开始绕制之前，需要先了解48v 充电器原装变压器的参数，如输入电压、输出电压、电流等。
然后根据这些参数确定绕制方案，包括线圈匝数、绕制方式等。
2.绕制线圈将漆包线绕在硅钢片上，根据绕制方案确定线圈的匝数和绕制方式。
绕制过程中要注意保持线圈紧密、整齐，以减小漏磁和能量损耗。
3.连接线路将绕好的线圈与铜箔连接，焊接牢固。
同时，根据电路图连接其他元件，如整流二极管、滤波电容等。
4.固定和绝缘将变压器固定在绝缘材料上，如酚醛塑料或环氧树脂。
在固定过程中要注意保持线圈与固定材料之间的良好绝缘，以防止短路和漏电。
四、48v 充电器变压器绕制过程中的注意事项1.绕制过程中要保持线圈紧密、整齐，避免线圈松散、交叉或短路。
2.焊接时要确保焊接点牢固，避免虚焊、断路或接触不良。
3.固定和绝缘时要保持良好的绝缘性能，防止短路和漏电。
4.在操作过程中注意安全，避免触电、烫伤等事故。
五、总结通过以上步骤，可以完成一个48v 充电器变压器的绕制。
掌握这一技能对于电子制作爱好者来说是非常实用的。

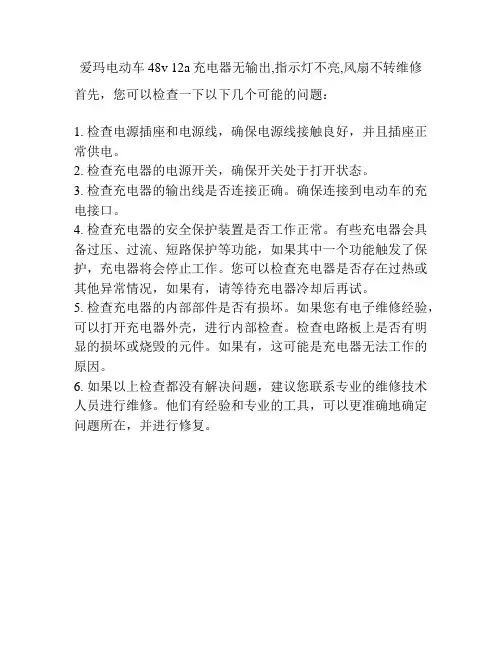

爱玛电动车48v 12a充电器无输出,指示灯不亮,风扇不转维修
