C2脚手架方案悬挑形式
脚手架施工方案-悬挑
脚手架施工方案-悬挑一、悬挑脚手架概述悬挑脚手架是一种特殊设计的脚手架形式，常用于需要悬挑支撑的场合，如建筑外墙的装修、维修等工程。
悬挑脚手架的施工要求严格，需要严密的计划和操作流程，以确保施工安全和效率。
二、悬挑脚手架设计1. 结构设计悬挑脚手架的结构设计必须经过专业设计师的认真设计和计算，确保其承载能力和稳定性。
合理的结构设计能够有效减少施工过程中的安全隐患。
2. 材料选用悬挑脚手架的材料选用也至关重要，通常要选择耐腐蚀、承重能力强的材料，以保证脚手架的使用寿命和安全性。
三、悬挑脚手架施工步骤1. 确定施工方案在悬挑脚手架施工前，必须制定详细的施工方案，包括工程量测算、计划排程、材料准备等内容。
2. 安装基础支撑在悬挑脚手架施工过程中，首先要安装基础支撑，确保支撑牢固稳定。
3. 搭建脚手架架体根据设计要求，搭建脚手架的架体，注意连接件的搭建和扎实，确保整体结构牢固。
4. 安装悬挑支撑系统接下来要安装悬挑支撑系统，如悬挑臂、对角撑等，确保支撑的稳定和安全。
5. 安全检查与验收完成悬挑脚手架的搭建后，必须进行全面的安全检查，包括结构稳定性、承载能力等方面，确保施工安全，并进行验收。
四、悬挑脚手架施工注意事项1. 严格按照设计要求进行施工，不得超负荷使用脚手架。
2. 施工现场要保持整洁，确保作业通道畅通，杜绝乱堆乱放。
3. 施工过程中要注意天气变化，遇到恶劣天气要及时停工。
4. 严格遵守安全操作规程，所有施工人员必须戴好安全帽、安全带等个人防护装备。
五、结语悬挑脚手架作为建筑施工中常见的工具，其施工方案的制定和执行对于工程的安全和效率至关重要。
通过严格遵守规范要求，确保脚手架的稳固性和安全性，可以有效保障施工人员的生命财产安全，实现工程施工的顺利进行。
悬挑式脚手架施工方案
悬挑式脚手架施工方案一、工程概况本工程为某大型商业综合体，建筑高度100米，共25层。
根据施工现场需求，需采用悬挑式脚手架进行施工。
工程地处繁华地段，施工周期紧张，安全要求高，因此，合理的施工方案至关重要。
二、施工准备1.材料准备：选用国标优质钢管、扣件、脚手板等材料，确保脚手架的稳定性和安全性。
2.人员准备：选拔经验丰富的施工队伍，进行专业培训，提高施工技能和安全意识。
3.技术准备：熟悉相关规范，制定详细的施工方案，确保施工过程中的顺利进行。
三、施工工艺1.悬挑梁安装：在楼板预留孔洞处安装预埋件，然后安装悬挑梁，确保悬挑梁的稳定性和承载能力。
2.脚手架搭设：按照设计方案，从底层开始逐层搭设脚手架，严格控制立杆、横杆、斜杆的间距，确保脚手架的整体稳定性。
3.防护措施：在脚手架外侧设置安全防护网，内侧设置踢脚板，防止施工过程中物品掉落伤人。
4.施工平台：在脚手架平台上铺设密实的脚手板，确保施工人员操作安全。
5.升降通道：在脚手架一侧设置升降通道，方便施工人员上下。
四、施工安全措施1.安全培训：对所有施工人员进行安全培训，提高安全意识，掌握安全操作技能。
2.安全检查：定期进行安全检查，发现问题及时整改，确保施工安全。
3.防护设施：按照规范要求，设置安全防护设施，如安全网、安全带等。
4.应急预案：制定应急预案，应对突发事件，确保施工人员生命安全。
五、施工进度安排1.施工前期：进行施工准备，包括材料、人员、技术等方面的准备。
2.施工中期：按照设计方案，进行脚手架的搭设和施工。
3.施工后期：进行脚手架的拆除和场地清理。
六、施工质量控制1.材料质量：选用优质材料，确保脚手架的稳定性和安全性。
2.施工工艺：严格按照设计方案和规范要求进行施工，确保施工质量。
3.质量检查：定期进行质量检查，发现问题及时整改，确保施工质量达到要求。
七、施工验收1.施工完成后，组织专业验收队伍进行验收。
2.验收合格后，交付使用。
3.对验收中发现的问题，及时整改，确保工程顺利进行。
悬挑式脚手架施工方案(完整版)
悬挑式脚手架施工方案(完整版)模板一：正式风格【项目名称】悬挑式脚手架施工方案1. 项目概述悬挑式脚手架施工方案旨在提供具体的施工方案，确保施工过程安全、高效进行。
本方案涉及脚手架的搭建、拆除、材料选用、施工流程等内容。
2. 脚手架搭建2.1 搭建前准备2.1.1 确定悬挑式脚手架所需规格和尺寸2.1.2 准备悬挑式脚手架所需材料2.1.3 组织施工人员进行安全培训和指导2.2 悬挑式脚手架搭建流程2.2.1 按照设计要求划定脚手架搭建位置2.2.2 将脚手架零部件按照规格和尺寸进行组装2.2.3 定期检查脚手架的稳定性和安全性3. 脚手架拆除3.1 准备工作3.1.1 确认拆除时间和范围3.1.2 组织专业人员指导拆除工作3.2 悬挑式脚手架拆除流程3.2.1 按照规定顺序进行拆卸工作3.2.2 对拆卸下来的脚手架进行归档和清点3.2.3 整理工作现场，确保安全和整洁4. 材料选用4.1 脚手架材料选择原则4.1.1 材料强度和稳定性4.1.2 耐候性和耐腐蚀性4.1.3 施工成本和可维护性4.2 脚手架材料选用建议4.2.1 梁和扣件采用高强度钢材4.2.2 地基支撑材料选用混凝土或钢材4.2.3 工作平台采用防滑材料5. 施工流程5.1 施工前准备工作5.2 悬挑式脚手架的搭建过程5.3 施工过程中的安全措施5.4 施工后的检查和整理工作【附件】1. 设计图纸2. 安全培训记录3. 材料选用表格【法律名词及注释】1. 脚手架：用于工程施工过程中提供工作平台和支撑物的临时结构。
2. 施工流程：指施工工序的顺序和步骤。
3. 悬挑式：指脚手架在地面较低处悬挑或跨越其他结构物。
--------------------------------------------------------------模板二：轻松风格【项目名称】悬挑式脚手架施工方案1. 项目概述这个悬挑式脚手架施工方案就是为了让大家快乐、安全地完成施工而准备的。

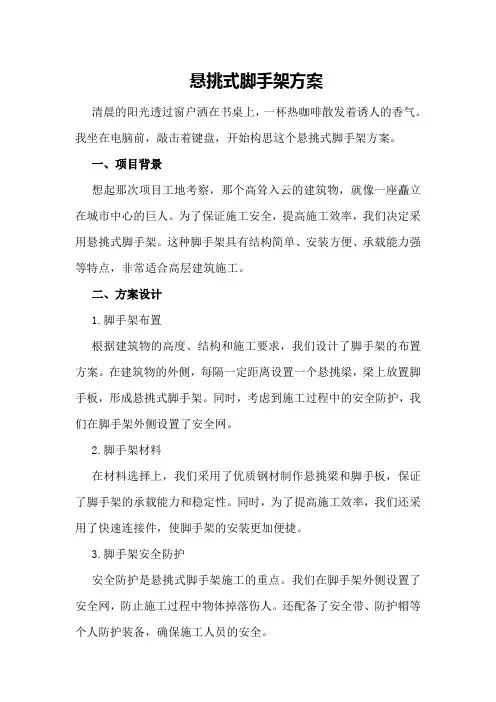

悬挑式脚手架方案
悬挑式脚手架方案清晨的阳光透过窗户洒在书桌上，一杯热咖啡散发着诱人的香气。
我坐在电脑前，敲击着键盘，开始构思这个悬挑式脚手架方案。
一、项目背景想起那次项目工地考察，那个高耸入云的建筑物，就像一座矗立在城市中心的巨人。
为了保证施工安全，提高施工效率，我们决定采用悬挑式脚手架。
这种脚手架具有结构简单、安装方便、承载能力强等特点，非常适合高层建筑施工。
二、方案设计1.脚手架布置根据建筑物的高度、结构和施工要求，我们设计了脚手架的布置方案。
在建筑物的外侧，每隔一定距离设置一个悬挑梁，梁上放置脚手板，形成悬挑式脚手架。
同时，考虑到施工过程中的安全防护，我们在脚手架外侧设置了安全网。
2.脚手架材料在材料选择上，我们采用了优质钢材制作悬挑梁和脚手板，保证了脚手架的承载能力和稳定性。
同时，为了提高施工效率，我们还采用了快速连接件，使脚手架的安装更加便捷。
3.脚手架安全防护安全防护是悬挑式脚手架施工的重点。
我们在脚手架外侧设置了安全网，防止施工过程中物体掉落伤人。
还配备了安全带、防护帽等个人防护装备，确保施工人员的安全。
三、施工流程1.施工准备在施工前，我们要对施工人员进行安全教育和技术培训，确保他们熟悉悬挑式脚手架的安装和使用方法。
同时，还要检查脚手架的材料和配件是否齐全、完好。
2.脚手架安装安装脚手架时，我们按照设计图纸进行，先设置悬挑梁，再安装脚手板。
在安装过程中，要注意检查脚手架的稳定性，确保施工安全。
3.脚手架使用脚手架安装完毕后，施工人员可以进入脚手架进行施工。
在使用过程中，要遵守施工规范，确保安全防护措施到位。
4.脚手架拆除施工完成后，我们要按照规定程序拆除脚手架。
在拆除过程中，要注意保护脚手架的配件，避免损坏，以便重复使用。
四、施工注意事项1.严格遵循施工规范，确保施工安全。
2.定期检查脚手架的稳定性，发现问题及时处理。
3.加强施工人员的安全教育，提高他们的安全意识。
4.做好施工记录，为施工质量提供依据。
脚手架施工方案悬挑式
百瑞景中央生活区四期二标段脚手架专项方案（悬挑式脚手架）编制人：审核人：批准人：武汉市十建集团有限公司外脚手架施工方案一、工程概况本工程位于武昌区武珞路武锅586号，由武汉市十建集团有限公司承建。
本期工程由一座地下车库及三栋住宅楼组成，三栋住宅楼座落在地下车库上面，地下1层，地上34层，结构型式为框架剪力墙结构，地下室底板为梁板式筏基。
由于本工程双排落地脚手架无法满足施工需要，因此在采取悬挑脚手架与落地脚手架同时使用的方式施工，双排落地脚手架搭设部位为1-4层，4层以上搭设悬挑脚手架，分5次悬挑，悬挑工字钢设置在第5、11、17、23、29层。
悬挑钢架采用16号工字钢，钢挑架的间距为1.5m。
主体施工时外架采用密目安全网进行封闭施工，每二层脚手架采用一次兜网防护。
二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）》。
2、《建筑施工手册》。
3、《建筑施工扣件式钢管脚手架构造与计算》。
4、施工图纸。
5、《建筑结构荷载规范》（50009-2011）。
三、搭设方案悬挑外脚手架施工方案1、悬挑脚手的搭设规定：从进入第五层开始采用悬挑式脚手架进行施工，架体规格：沿建筑外缘悬挑1.2M，楼层锚固长度1.8M，悬挑架宽1.2M，立杆间距同工字钢埋设间距，间距为1.5M，每步架高1.7M，外排0.9M处另加一道护栏，每二层采用预埋钢筋构造卸载体系，以确保架体的安全。
2、悬挑脚手架采用的材料：16号工字钢，Φ48×3.0钢管，扣件，6×9钢丝绳（直径15.5MM,破断拉力总和165.5KN）,配套的钢丝绳夹,外立杆外侧外挂密目安全网,3000×300×50竹脚手板,花篮螺杆,U型环。
整个脚手架承重系统由16号工字钢、钢丝绳、花篮螺杆、预埋件组成。
在由悬挑工字钢构成承重上搭设双排脚手架形成其使用功能，为确保悬挑架的安全，每二层采用在框架梁上预埋的钢筋搭设局部卸载体系卸去架体的部分荷载，并每层要求在关键部位预埋连墙件和适当位置进行抱柱子加固的各种方式增加整个脚手架的安全系数，根据本工程实际，悬跳支座采用16号工字钢长3000 –6000，间距1500，钢丝绳间距1500，立杆间距1500，大横杆水平步距1800，外排900MM处另加一道护栏，小横杆间距1500MM，脚手板在作业层满铺。
悬挑式脚手架施工方案(新).
悬挑式脚手架施工方案(新)
悬挑式脚手架是一种常用于建筑施工中的特殊脚手架系统，主要用于在高空施
工中提供支撑和便利。
本文将介绍悬挑式脚手架的构造、安全要求、施工流程等方面内容，旨在为工程施工人员提供一份详细的指导。
一、悬挑式脚手架构造
悬挑式脚手架主要由悬挑梁、悬挑台架、扫地杆、水平杆、立杆等组成。
悬挑
梁连接在主体支撑结构上，悬挑台架支撑在悬挑梁上，扫地杆和水平杆用于连接悬挑台架，立杆用于支撑整个脚手架系统。
构造设计应满足承重能力、稳定性和安全性的要求。
二、悬挑式脚手架安全要求
1.施工前应对悬挑式脚手架进行全面检查，确保构件完好，连接牢固。
2.施工现场应设置警示标识，防止无关人员靠近脚手架区域。
3.工人需佩戴安全帽、安全带等个人防护用具，遵守安全操作规程。
4.施工过程中应定期检查脚手架的稳定性，如发现异常情况应及时处理。
三、悬挑式脚手架施工流程
1.搭建脚手架前，需制定详细的搭建方案，并由专业人员指导操作。
2.按照悬挑梁、悬挑台架、扫地杆、水平杆、立杆的安装顺序逐步搭建
脚手架。
3.搭建完成后，对脚手架进行稳固性检测，确保整体结构稳定牢固。
4.施工过程中需严格遵守操作规程，做到安全施工，提高工作效率。
通过本文介绍，相信读者对悬挑式脚手架的构造、安全要求和施工流程有了更
加清晰的了解。
在实际施工中，工程人员应严格按照相关规范和要求进行操作，确保施工安全和质量。
以上便是关于悬挑式脚手架施工方案的简要介绍，希望对读者有所帮助。
悬挑式脚手架专项施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX大厦幕墙工程2. 工程地点：XX市XX区XX路XX号3. 工程规模：地上XX层，地下XX层，总建筑面积XX万平方米4. 施工单位：XX建筑集团有限公司5. 设计单位：XX建筑设计研究院二、悬挂式脚手架施工方案概述1. 施工依据：- 《建筑施工安全技术规范》- 《建筑施工脚手架安全技术规范》- 《建筑施工高处作业安全技术规范》- 工程施工图纸及设计说明- 相关施工合同及协议2. 施工目的：- 确保悬挂式脚手架施工安全、高效、优质完成- 防止高处坠落、物体打击等安全事故发生- 确保施工质量和施工进度3. 施工范围：- 悬挂式脚手架的搭设、拆除、维护与管理- 悬挂式脚手架的安全防护设施安装与拆除三、施工准备1. 技术准备：- 组织施工技术人员学习相关规范和施工图纸- 制定悬挂式脚手架施工方案- 编制安全技术措施2. 材料准备：- 检查脚手架、杆件、扣件、连接件等材料的质量和数量 - 检查安全防护设施，如安全网、安全带、防护栏杆等3. 人员准备：- 组织施工人员进行安全教育培训- 对施工人员进行安全技术交底- 对施工人员进行操作技能培训4. 施工机具准备：- 检查施工机具的性能和完好情况- 配置必要的检测仪器和设备四、悬挂式脚手架搭设1. 搭设顺序：- 从一端开始，逐层向上搭设- 每层搭设完成后，进行自检和互检2. 搭设要求：- 脚手架基础牢固，支撑稳定- 杆件连接紧密，扣件拧紧- 脚手架高度不超过5层- 脚手架宽度不小于1.2米- 安全防护设施齐全，符合规范要求3. 搭设注意事项：- 搭设过程中，严禁酒后作业- 严禁超负荷使用脚手架- 严禁在脚手架上堆放杂物- 严禁在脚手架上行走、跳跃五、悬挂式脚手架拆除1. 拆除顺序：- 从一端开始，逐层向下拆除- 每层拆除完成后，进行自检和互检2. 拆除要求：- 拆除过程中，严禁抛掷材料- 严禁在脚手架上作业- 严禁在拆除过程中穿越脚手架3. 拆除注意事项：- 拆除前，应将脚手架上的材料清理干净- 拆除过程中，应有人监护- 拆除后的材料应堆放整齐，便于运输六、安全技术措施1. 人员安全：- 施工人员必须佩戴安全帽、安全带等个人防护用品 - 严禁酒后作业- 严禁超负荷使用脚手架- 严禁在脚手架上行走、跳跃2. 材料安全：- 材料堆放整齐，不得超高、超宽- 材料运输过程中，应采取措施防止坠落- 材料拆除过程中，应防止材料抛掷3. 脚手架安全：- 脚手架基础牢固，支撑稳定- 杆件连接紧密，扣件拧紧- 脚手架高度不超过5层- 安全防护设施齐全，符合规范要求4. 环境安全：- 施工现场应保持整洁，防止污染- 施工现场应设置安全警示标志- 施工现场应配备消防设施七、施工进度计划1. 施工准备阶段：XX天2. 脚手架搭设阶段：XX天3. 脚手架拆除阶段：XX天4. 施工验收阶段：XX天八、施工验收1. 施工单位自检：在施工过程中，施工单位应定期进行自检，发现问题及时整改2. 监理单位验收：监理单位应按照施工图纸及规范要求，对悬挂式脚手架施工进行验收3. 政府部门验收：在施工完成后，政府部门应进行验收，合格后方可投入使用九、施工总结1. 施工单位应总结悬挂式脚手架施工过程中的经验教训2. 施工单位应总结安全技术措施的实施效果3. 施工单位应提出改进措施，提高施工质量和施工效率十、附则1. 本方案由XX建筑集团有限公司负责解释2. 本方案自发布之日起实施字数：2536字注：本方案仅供参考，具体施工方案应根据实际情况进行调整。
悬挑式脚手架工程施工方案
悬挑式脚手架工程施工方案一、概述悬挑式脚手架是在建筑施工中常用的一种支撑结构，它主要由主梁、立杆、拉杆、斜撑等构件组成，能够悬挑在建筑物外部，为施工人员提供工作平台。
本文将介绍悬挑式脚手架工程施工方案的具体步骤和注意事项。
二、施工准备1.人员配置：施工人员应经过专业培训，熟悉安全操作规程，具备悬挑式脚手架的安装和拆除经验。
2.材料准备：准备主梁、立杆、拉杆、斜撑等悬挑式脚手架构件，确保材料质量符合要求。
3.工具准备：准备必要的施工工具，如螺丝刀、扳手、榔头等，保证施工过程顺利进行。
三、施工步骤1.悬挑式脚手架安装：–第一步：搭设主梁，并固定好主梁的支撑点。
–第二步：安装立杆，确保立杆与主梁的连接牢固。
–第三步：固定拉杆，调整拉杆长度，使脚手架保持水平。
–第四步：加装斜撑，增加悬挑式脚手架的稳定性。
2.悬挑式脚手架使用：–在进行施工作业时，施工人员需佩戴好安全带，确保安全。
–严格按照悬挑式脚手架的承载能力进行合理分布工作人员及施工材料。
3.悬挑式脚手架拆除：–施工完成后，按照逆向步骤进行脚手架的拆除，确保安全。
–拆除完成后，进行脚手架构件的清点和整理，妥善保管以备下次使用。
四、注意事项1.安全第一：施工过程中，一定要注重施工人员的安全，避免发生意外事故。
2.质量保证：悬挑式脚手架的安装应符合相关标准和规范，确保质量可靠。
3.维护保养：定期检查悬挑式脚手架的使用情况，及时进行维护保养工作，延长使用寿命。
五、结论悬挑式脚手架工程施工方案是建筑施工中非常重要的一环，只有严格按照规范要求进行施工，才能确保施工过程安全顺利进行。
施工单位应重视对施工人员的培训和安全意识的培养，提高工作效率，保障工程质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1.编制依据 (1)1.1国家、行业和地方相关规范规程 (1)1.2相关设计图纸 (1)1.3安全管理法规文件 (1)1.4其他 (1)2.工程概况 (1)2.1工程结构建筑特点、危险性较大的分部分项工程概况 (1)2.2施工平面布置图、相关结构平面、剖面图 (2)2.3脚手架工程施工的重点、难点、特点 (3)2.4施工部位及工期要求 (3)3.脚手架体系选择 (3)3.1脚手架选型原则 (3)3.2脚手架选型 (3)4.梁式悬挑式脚手架设计方案与施工工艺 (4)4.1技术参数 (4)4.2工艺流程 (8)4.3脚手架材料质量标准和检验控制措施 (20)4.4脚手架安装质量标准及检查验收程序 (22)5.钢管悬挑式脚手架设计方案与施工工艺 (22)5.1技术参数 (22)5.2工艺流程 (24)5.3脚手架材料质量标准和检验控制措施 (27)5.4脚手架安装质量标准及检查验收程序 (29)6.施工安全保证措施 (29)6.1特种作业人员和专职安全生产管理人员的配置要求 (29)6.2脚手架的安全措施及注意事项 (30)6.3季节性施工安全技术措施 (34)6.4施工过程中的监测监控措施 (34)7.应急预案 (35)7.1重点防范部位的概况 (35)7.2防止脚手架安全事故发生的措施 (36)7.3施救措施 (38)8.脚手架施工图 (38)9.计算书 (39)10.附件 (48)1.编制依据1.1国家、行业和地方相关规范规程1.2相关设计图纸1.3安全管理法规文件1.4其他1.4.1北京小红门居住区（一期）C2地块A、B、C、D栋及地下车库工程施工总承包工程施工合同1.4.2小红门居住区（一期）C2地块（A地块北部非配套公建）施工组织总设计1.4.3北京小红门居住区（一期）C2地块岩土工程勘察报告2.工程概况2.1工程结构建筑特点、危险性较大的分部分项工程概况北京小红门居住区（一期）C2地块位于北京市朝阳区小红门乡，西至成寿寺路，东到小红门龙爪树路，南三环东路和南四环东路之间，主要建筑功能为酒店及商业用房，总建筑面积87587.53㎡。
本工程计划兴建高层塔楼3栋（A栋、B 栋、C栋）、带地下车库低层框架楼1栋（D栋）及道路、园林、绿化等。
本工程为群体工程，A栋、B栋、C栋高层塔楼的结构形式为剪力墙结构，地下2层，地上20层，建筑物檐高59.8米；D栋及地下车库结构形式为框架剪力墙结构，地下2层，地上2层，建筑物檐高9.4米。
外墙装饰为饰面砖墙面、喷丙烯酸外墙弹性涂料墙面、干挂花岗岩石板墙面。
外门窗为断桥铝合金中空玻璃门窗。
幕墙为玻璃幕墙、石材幕墙。
各栋号设计概况见下表：构悬挑板，奇偶数层的外装修做法也不尽相同，因此这种特殊的结构和装修的施工必须采用外脚手架。
由于三栋楼檐高达到了59.8米，屋顶机房层女儿墙更是达到了63.7米，考虑工期要求、施工现场平面和工程结构特点，标准层结构期间及外装修期间采用型钢悬挑脚手架，悬挑两次，每次悬挑高度达到22.8米，超过20米，因此本工程外脚手架属于超过一定规模的危险性较大的分部分项工程。
2.2施工平面布置图、相关结构平面、剖面图2.2.1施工平面布置图见后附图附图1、基础结构施工阶段现场平面布置图附图2、主体结构与砌筑交叉施工阶段现场平面布置图附图3、装修施工阶段现场平面布置图2.2.2相关结构平面、剖面见后附图（附图4～附图9、ABC栋结构平面图、剖面图）2.3脚手架工程施工的重点、难点、特点2.3.1本工程工期紧张，脚手架施工是确保工期的主要因素，应尽可能优化脚手架施工方案为工期提供保障。
2.3.2本工程ABC三栋高层檐高达到了59.8米，屋顶机房层女儿墙更是达到了63.7米，因此脚手架的搭设高度超过60米。
搭设难度、搭设过程中和使用过程中的危险性都非常大。
2.3.3本工程ABC三栋外立面悬挑结构非常多，采用了奇偶数层不同长度的结构悬挑板，奇偶数层的外装修做法也不尽相同，因此脚手架的外型将会随外立面呈现不规则的变化，给脚手架搭设带来较大的困难。
2.4施工部位及工期要求梁式悬挑钢管脚手架用于ABC三栋高层建筑结构与装修施工。
梁式悬挑钢管脚手架的工期安排为2010年5月15日～2010年11月4日。
施工进度计划详见附件1、2.3.脚手架体系选择3.1脚手架选型原则本工程2009年11月2日开始地下结构施工，工期十分紧张，业主要求2010年11月30日进行竣工验收，因此工期计划定于2010年4月初完成各楼座地下室结构，2010年8月10日完成ABC栋结构封顶，2010年11月初完成外立面装修。
而肥槽在6月上旬方可回填完毕，市政管线及园林绿化施工9月份就要提前穿插进行，因此本工程脚手架体系的选择将对工期产生重大影响，脚手架的选型应以不受肥槽回填影响、外装修施工不影响市政及园林施工，且施工便捷节约工期为原则。
3.2脚手架选型本工程各楼结构形式较复杂，针对各栋楼的建筑及结构特点，结合脚手架的选型原则，按照在不同的施工阶段考虑搭设不同类型的脚手架：3.2.1 A、B、C栋地下室及地上1-4层结构施工时，在基坑底部搭设落地式外双排脚手架。
3.2.2 考虑施工工期紧张，为了不影响基槽回填土的施工以及提前进行的市政管线及园林绿化施工，A 、B 、C 栋地上4层以上的结构、装修脚手架采用梁式外悬挑双（单）排架。
3.2.3 A 、B 、C 栋地上20层及屋面机房层的结构、装修施工脚手架采用钢管悬挑双（单）排架。
3.2.4 A 、B 、C 栋地上1-3层装修脚手架在基槽回填完毕后开始搭设双排落地脚手架。
A 、B 、C 栋不同施工阶段脚手架体系选择列表本方案仅介绍悬挑脚手架体系，落地式外双排脚手架搭设详见《北京小红门居住区（一期）C2地块落地式外脚手架工程施工方案》。
4.梁式悬挑脚手架设计方案与施工工艺4.1技术参数4.1.1梁式悬挑钢管双排脚手架，每次搭设高度22.8米，立杆采用单立管，采用的钢管类型为48³3.5mm 。
在4层、12层楼板预留锚环，4层、12层楼板安放钢梁，两次所搭设脚手架之间相互断开，材料不周转同时使用，共同承担结构、装修使用。
（见下图）4.1.2在非阳台处里立杆距墙0.35m ，立杆横距为0.9m ，立杆纵距1.5m ，脚手架步高1.5m ；在阳台处脚手架里侧立杆支搭在悬挑大阳台处上下不贯通，里侧立杆距悬挑空调板边0.35m ，立杆横距为0.9m ，立杆纵距1.5m ，脚手架步高1.5m 。
4.1.3连墙件采用2步2跨，竖向间距3.00米，水平间距3.00米。
4.1.4施工活荷载为3.0kN/m 2，同时考虑2层施工。
4.1.5脚手板采用木板，荷载为0.35kN/m 2，按照铺设3层计算。
4.1.6栏杆采用木板，荷载为0.14kN/m ，安全网荷载取0.0050kN/m 2。
4.1.7脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆。
4.1.8基本风压0.30kN/m2，高度变化系数1.4500，体型系数1.1300。
4.1.9悬挑水平钢梁选型1）奇数、偶数层分别为空调板和阳台的情况，空调板悬挑宽度为660mm，阳台悬挑宽度为1200mm，阳台处内立杆距悬挑空调板0.35m，立杆横距0.9m，悬挑长度为660+350+900+100=2010mm；2）外墙无悬挑板的情况，非阳台处内立杆距墙面350mm，双排脚手架立杆横距0.9m，因此悬挑长度为350+900+100=1350mm。
4.1.10采用6³19+1直径14mm的钢丝绳卸荷，卸荷间距：每3跨钢梁设置一道。
悬挑板处外墙悬挑脚手架剖面4.2工艺流程4.2.1工字钢梁悬挑式脚手架的搭设、拆除工艺流程1）搭设工艺流程结构施工时预埋锚环→安装悬挑梁→搭设底部水平杆及其临时支撑→铺操作脚手板→逐根树立立杆，随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→铺脚手板→安装第一步大横杆（与各立杆扣紧）→安装第一步小横杆→第二步大横杆→第二步小横杆→设置预埋件、地锚→设置钢丝绳→连墙杆→接立杆→加设剪刀撑→铺脚手板→挂安全网→架体验收2）拆除工艺流程安全网→护身栏→挡脚板→脚手板→剪刀撑→小横杆→大横杆→立杆→连柱杆→水平安全网→卸荷4.2.2脚手架搭设要求与措施4.2.2.1预埋锚环及悬挑钢梁结构施工时，按本方案的要求预埋各种预埋件，预埋位置必须准确，位置偏差不超过10mm。
悬挑梁末端采用预埋两道Ｕ型锚环固定，间距200~300mm，锚拉环采用φ20钢筋，做成“Ｕ”字型，宽度为160mm，高度为450mm，螺纹丝扣采用机床加工并冷弯成型，不得采用板牙套丝或挤压滚丝，长度不小于150mm；u型锚环宜采用冷弯成型。
拉环埋在楼板下铁下侧，在弯钩处各加一根8钢筋，锚固钢筋长1500mm。
在本层楼板钢筋绑扎时，按照悬挑钢梁布置图弹线准确布置拉环。
浇筑混凝土过程中，派专人看护。
预留洞200 mm ³300mm，作为穿墙悬挑梁用在墙体施工时留设，避免支搭悬挑钢梁时剔凿，留洞应尽量避开主筋和墙体暗柱。
结合设计图纸要求，当预留洞尺寸>200mm 时，墙体水平筋应尽量避开洞口敷设，若将水平筋切断则应设置洞口加筋，见下图：锚环见下图：悬挑型钢分别采用5.3米及4.1米长的22b#号工字钢，悬挑支点应设在结构梁上，不得设置在外挑阳台或悬挑板上，悬挑端应按梁长起拱0.5%—1%。
悬挑钢梁应按架体立杆位置对应设置，每一纵距设置一根，在工字钢上按立杆位置焊接直径为25mm 长200mm 的二级钢短钢筋，使竖向钢筋插入脚手架立杆内部，保证架子根部的稳定性，防止钢管位移。
见下图：%悬挑钢梁穿墙做法悬挑钢梁楼面做法悬挑钢梁放入预留的锚环或预留墙洞内后必须用木楔子楔实、楔紧，保证悬挑钢梁牢固，不晃动。
悬挑工字钢安装完成后，在悬挑工字钢上铺设临时施工脚手板和挡脚板。
铺设宽度不得小于700mm ，不得有悬挑板、探头板，脚手板的材质必须符合本方案的相关规定。
4.2.2.2立杆1）立杆支设位置必须按本方案大样图执行。
施工前专业工长应对操作人员进行详细施工技术安全交底。
立杆用扣件与上横杆联结，拧紧力矩不得大于65N.m。
建筑物转角处横杆应建立一一对应的连接方式，并用扣件联结牢固，末端超出扣件的长度不应小于150mm，建筑物转角处应设置横向斜撑。
2）立杆支设时，先支设大横杆（纵向水平管）两端的立杆，再支设大横杆中间的立杆。
立杆支设时，里、外排立杆同时支设，并及时用小横杆联结。
立杆的接长采用对接，相邻立杆接头位置不可设置在同一步距内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。
如下图：3）悬挑板处内立杆安放在1.2米宽悬挑阳台上，内立杆在阳台处相互断开，立杆底端垫50*100木方，顶端用“U”型托支撑100*100木方于上层阳台底面。
