超声波流量计选用的注意事项
超 声 波流 量 计选 用 的注 意事 项
Ｍａ ｔ ｔ ｅ ｒ ｓ Ｎｅ ｅ ｄ ｉ ｎ ｇ Ａｔ ｔ ｅ ｎ ｔ ｉ ｏ ｎ ｏ ｎ Ｓ ｅ ｌ ｅ ｃ ｉ ｔ ｏ ｎ ｏ ｆ Ｕ ｌ ｔ ｒ ａ ｓ ｏ ｎ ｉ ｃ Ｆ ｌ ｏ ｗ ｍｅ ｔ ｅ ｒ
选型。
超声波流量计是近代发展起来的一种新型测量流量 的仪 表 ， 只要 能传播 声 音 的流体 均 可 以用 超 声 波流 量 计 测量 。超 声波 流量 计 可 以测 量 高粘 度 液体 、 非 导 电性 液 体或气体 的流量 ， 其测量流速 的原理是 ： 超声波在流体中 的传播速 度 会随 被测 流体速 度而 变化 。
应 后 民 肖 国祥 周 成 义 田 欣
（ 滨州市计量测试检定所 ， 山东 滨州 ２ ５ ６ ６ ０ ６ ）
摘 要： 本文 根据超声波流量计功能特点 ， 介绍 了选用过程 中的注意事项 ， 并对使用过程中易 出现的问题进行 了分析并提出了解决办法。
关键词 ： 超 声波流量计 ； 选用 ； 注意事项
质含量不高（ 杂质含量小于 １ ０ Ｌ ， 粒径小于 ｌ ｍ ｍ ） 的均 匀流体 ， 如污水等介质 的流量 ， 而且精度可达 士１ ． ５ ％。 实际应用表明 ， 选用时差式超声波流量计 ， 对相应流体 的 测量 都可 以达到满 意 的效果 。
２ ． ４ 管道式 超声波 流量计
的交流 电源 ， 也备有 内置充 电电池 ， 可以连续工作 ５ ｈ 一
根 据超 声波 流量 计 使 用场 合 不 同 ， 可 以分 为 固定 式 超 声波 流 量计 和便携 式超声 波 流量计 。两类超 声波 流量 计 的主要 区别 如下 ：
一种便携式超声波明渠流量计的校准装置
专利名称：一种便携式超声波明渠流量计的校准装置专利类型：实用新型专利
发明人：张丹,廖俊成,曹勇,郭会战,赵世朋
申请号：CN202121920092.7
申请日：20210817
公开号：CN215726271U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型涉及超声波明渠流量计技术领域，且公开了一种便携式超声波明渠流量计的校准装置，解决了由于反射板移动引起的形变易导致平面度超差，且读数不方便、测量精度低的问题，其包括水平工作台，所述水平工作台的顶端安装有游标高度尺和反射板，游标高度尺上安装有游标尺，游标尺的一侧安装有左连接架，左连接架的下方设有水平转接板，且左连接架与水平转接板之间通过尺框连接，水平转接板的一端安装有探头固定板；本实用新型，通过设置的探头本体、反射板和游标高度尺等的配合使用，能够使探头本体在竖直方向移动，而反射板固定不动，操作简便，读数方便，对游标高度尺的改装，结构简单易实现，成本低且可靠性好、精度高。
申请人：青岛科仪精密设备有限公司
地址：266000 山东省青岛市李沧区四流北路43号
国籍：CN
更多信息请下载全文后查看。
便携式多普勒超声波流量计使用说明
便携式多普勒超声波流量计使用说明示例文章篇一：哎呀，亲爱的朋友们，你们知道吗？今天我要给大家讲讲这个超级厉害的便携式多普勒超声波流量计！这东西看起来小小的，可作用大着呢！就像我们小小的身体里藏着大大的能量一样。
它的外观呀，不大不小刚刚好，能被我们轻松地拿在手里。
上面有一些按钮和屏幕，就像我们玩的游戏机，不过可别小瞧这些按钮和屏幕，它们可有大用处！当我们要用它的时候，第一步，得先把它打开，这就好比我们早上起床睁开眼睛，准备迎接新的一天。
然后呢，我们要根据测量的东西，设置好相应的参数。
这可有点像我们做数学题，得选对公式才能得出正确答案。
比如说，如果我们要测量水流，那就要把和水流相关的数值设定好。
你说这是不是很神奇？再然后，我们把这个流量计的探头放到要测量的地方。
这探头就像是我们的小侦察兵，去获取最准确的信息。
“哎呀，这能测准吗？”你可能会这么问。
放心啦！它可准啦，就像我们的眼睛看东西一样清楚准确。
在测量的过程中，我们要注意保持探头的稳定，不能乱动。
不然它就像被我们捣乱的小伙伴，会生气，给出不准确的结果哟。
测量结束后，数据就会显示在屏幕上啦。
我们可以清楚地看到各种信息，比如流速啦、流量啦等等。
这多方便呀！你看，这个便携式多普勒超声波流量计是不是很棒？它就像我们的好帮手，能帮我们快速又准确地获取各种测量数据。
我觉得呀，有了它，很多工作都会变得轻松又高效，难道不是吗？所以呀，大家都要好好了解它，学会使用它，让它发挥出最大的作用！示例文章篇二：哇塞！今天我要跟大家讲讲这个超厉害的便携式多普勒超声波流量计！你们知道吗？这玩意儿就像是一个神奇的小助手，能帮我们解决好多问题呢！想象一下，一条河流奔腾不息，我们想知道水在里面流得有多快，流量有多大。
这时候，便携式多普勒超声波流量计就派上用场啦！它的样子不大不小，拿在手里刚刚好。
上面有一些按钮和屏幕，可别小看这些哦！当我们要使用它的时候，第一步，先把它打开，就像打开一个神秘的宝箱一样。
便携式超声波流量计说明书
超声波流量使用说明书南京卓玛机电有限公司目录概述 (1)§.1 引言 (1)§1.2特点 (1)§1.3外形图 (3)§1.4工作原理 (4)§1.5典型用途 (4)§1.7可选配的传感器 (6)§1.8可选配的其他配件 (6)§1.9基本技术参数 (7)安装测量 (9)§2.1开箱检查 (9)§2.2 供电电源及后备电池 (9)§2.3传感器接线 (9)§2.4安装传感器 (10)§2.4.1传感器安装距离 (11)§2.4.2传感器安装方式 (11)§2.4.2.1 V 法 (11)§2.4.2.2 Z 法 (12)§2.4.2.3 W 法 (14)§2.4.2.4 N 法 (13)§2.5 通电 (14)§2.6 键盘 (15)§2.7怎样操作 (15)§2.8窗口简介 (16)§2.9快速输入管道参数和步骤 (17)§2.10怎样判断变送器是否正常工作 (18)§2.10.1信号强度 (18)§2.10.2 信号质量（Q值） (19)§2.10.3 传输时间比 (19)§2.10.4总传输时间、时差 (19)§2.10.5安装后检查事项 (19)三................................................................................... 操作使用.. (20)§3.1怎样判断流量计是否工作正常 (20)§3.2怎样辨别管道中流体的流向 (21)§3.3怎样选择流量单位制 (21)§3.4怎样选择瞬时流量单位、累积流量单位 (21)§3.5怎样选择累积器倍乘因子 (22)§3.6怎样打开或关闭流量累积器 (22)§3.7怎样实现流量累积器清零 (22)§3.8怎样恢复出厂设置 (22)§3.9怎样使用阻尼器稳定流量显示 (22)§3.10怎样使用零点切除避免无效累积 (22)§3.11设置零点提高测量精度 (23)§3.12修改仪表系数（标尺因子）进行标定校正 (23)§3.13密码保护（加锁与开锁） (24)§3.14怎样使用打印机 (24)§3.15怎样修改日期时间 (24)§3.16怎样调整LCD显示器 (24)§3.17怎样使用RS-485通信接口 (25)§3.18怎样查看每日、每月、每年流量 (25)§3.19怎样实现断电时间段内流量的自动补加 (25)§3.20怎样使用工作计时器 (26)§3.21怎样使用手动累积器 (26)§3.22查看电子序列号和其他细节 (26)四................................................................................ 菜单窗口详解. (26)五................................................................................ 故障解析32表1.硬件上电自检信息及原因对策 (33)表2.工作时错误代码原因及解决办法 (33)其它常见问题问答 (35)六..................................................................................... 质量保证及服务维修支持.. (37)§3.1质量保证 (37)§3.2公司服务 (37)§3.3产品升级 (37)§3.4 技术咨询 (38)七.附录 (39)§7.1常用液体声速和粘度 (39)§7.2常用材料声速 (39)§7.3水中声速表（1标准大气压下） (39)§1. 1引言欢迎您选择使用性能更优异、功能更强大、采用了专利技术制造的TDS-100系列新版超声波流量计。
便携式超声波流量计的使用方法
便携式超声波流量计的使用方法便携式超声波流量计是一种用来测量流体流速的仪器。
它具有便携、易于安装和使用的特点，适用于各种流体介质（如水、油、气体等）的流量测量。
以下是关于便携式超声波流量计的使用方法的详细描述：1. 选择合适的测量位置：测量位置选择是确保准确测量的关键因素。
确保流量计安装在平直的管道段上，并且流体能够顺利通过。
避免在有明显涡流或进出口受阻的区域进行测量。
2. 准备管道表面：在安装流量计之前，应确保管道表面干净、光滑，并且没有杂质或氧化物的存在。
可以使用擦洗剂清洁表面，然后用纯净的水清洗，并使用干净的布擦干。
3. 安装传感器：将传感器安装在管道上，并采用合适的固定装置进行固定。
确保传感器的位置正确无误，且与管道表面保持紧密接触。
4. 连接电缆：将传感器与流量计的电缆连接起来。
确保插头连接牢固，并注意检查电缆是否有损坏或线路接触不良的情况。
5. 设置参数：根据实际测量需求，进入流量计的设置界面，设置相应的参数，如单位（升、立方米、加仑等）、流速范围、波速和波速比等。
6. 校准流量计：在开始正式测量之前，进行流量计的校准是必要的。
可以使用已知流速的标准流量计或参考设备进行校准，确保测量结果的准确性。
7. 开始测量：打开流量计的电源，并确认测量仪器和传感器能够正常工作。
根据实际需求，选择相应的测量模式（如瞬时流量、累积流量等），按下开始按钮开始测量。
8. 监测测量结果：实时监测流量计的测量结果，确保测量数据的准确性和稳定性。
如果测量数据异常或不稳定，需要检查测量条件和设备运行情况，重新排除故障。
9. 数据处理和分析：测量结束后，根据需要导出或记录测量结果。
可以使用计算机软件进行数据处理和分析，生成曲线图、报告等。
10. 维护和保养：定期对便携式超声波流量计进行维护和保养是确保其长期可靠工作的关键。
清洁传感器、检查电缆和连接器是否正常等是常规维护工作。
定期检查流量计的准确性，进行校准和调整，也是必要的。

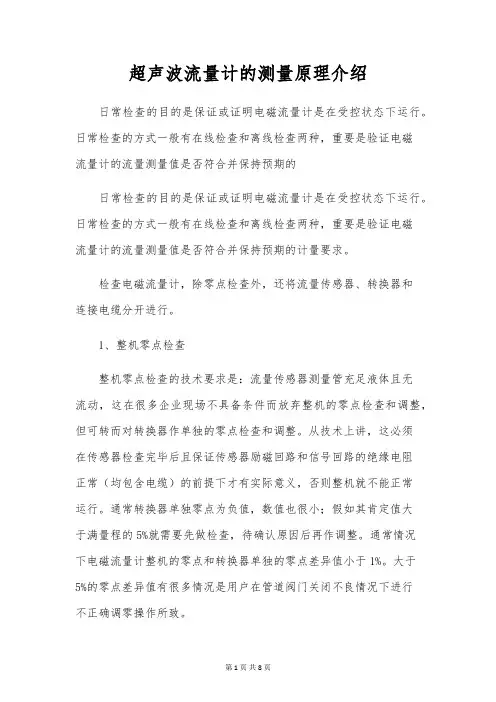

超声波流量计的测量原理介绍
