蜗杆传动_题目及答案
第七章 蜗杆传动一、简答题：（1） 在材料铸铁或MPa b 300>σ的蜗轮齿面接触强度计算中，为什么许用应力与齿面相对滑动速度有关？（2） 说明蜗杆头数1z 及蜗轮齿数2z 的多少对蜗杆传动性能的影响？（3） 闭式蜗杆传动为什么要进行热平衡计算？（4） 蜗杆传动有哪些特点？应用于什么场合？（5） 蜗杆导程角γ大小不同时，其相应的蜗杆加工方法有何特点？蜗杆传动以什么面定义标准模数？（6） 为什么要引入蜗杆直径系数？如何选用？它对蜗杆传动的强度、刚度、啮合效率及尺寸有何影响？（7） 蜗杆传动的正确啮合条件是什么？自锁条件是什么？（8） 影响蜗杆传动效率的主要因素有哪些？导程角γ的大小对效率有何影响？（9） 为什么蜗杆传动只计算蜗轮齿的强度，而不计算蜗杆齿的强度？在什么情况下需要进行蜗杆的刚度计算？许用应力如何确定？（10）蜗杆传动的热平衡如何计算？可采用哪些措施来改善散热条件？二、填空题：（1） 减速蜗杆传动中，主要的失效形式为 、 、 ，常发生在 。
（2） 普通圆柱蜗杆传动变位的主要目的是 和 。
（3） 有一标准普通圆柱蜗杆传动，已知21=z ，8=q ，422=z ，中间平面上模数mm m 8=，压力角020=α，蜗杆为左旋，则蜗杆分度圆直径=1dmm ，传动中心距=a mm ，传动比=i 。
蜗杆分度圆柱上的螺旋线角升γ=arctan 蜗轮为 旋，蜗轮分度圆柱上的螺旋角β= 。
（4） 蜗杆传动中，蜗杆导程角为γ，分度圆圆周速度为1v ，则其滑动速度sv 为 ，它使蜗杆蜗轮的齿面更容易发生 和 。
（5） 两轴交错角为090的蜗杆传动中，其正确的啮合条件是 ， 和（等值同向）。
（6） 闭式蜗杆传动的功率损耗，一般包括三个部分： ， 和 。
（7） 在蜗杆传动中，蜗杆头数越少，则传动效率越低，自锁性越好，一般蜗杆头数取=1z 。
（8） 阿基米德蜗杆传动在中间平面相当于 与 相啮合。
（9） 变位蜗杆传动只改变 的尺寸，而 尺寸不变。
（10） 在标准蜗杆传动中，当蜗杆为主动时，若蜗杆头数1z 和模数m 一定时，增大直径系数q ，则蜗杆刚度 ；若增大导程角γ，则传动效率 。
（11） 蜗杆传动发热计算的目的是防止 而产生齿面 失效，热平衡计算的条件是单位时间内 等于同时间内的 。
（12） 蜗杆传动设计中，通常选择蜗轮齿数262>z 是为了 ；802<z 为了防止 或 。
三、选择填空：（1） 在标准蜗杆传动中，蜗杆头数一定，加大蜗杆特性系数，将使传动效率 。
A ．增加；B ．减小；C ．不变；D ．增加或减小；（2） 为了提高蜗杆的刚度，应 。
A ．增大蜗杆的直径系数；B ．采用高强度合金钢作蜗杆材料；C ．增加蜗杆硬度，减小表面粗糙值。
（3） 蜗杆传动中，当其它条件相同时，增加蜗杆头数，则传动效率 。
A ．降低；B ．提高；C ．不变；D ．可能提高，可能降低。
（4） 蜗杆传动的正确啮合条件中，应除去 。
A ．21t a m m =；B ．21t a αα=；C ．21ββ=；D ．螺旋方向相同。
（5） 在蜗杆传动中，引进特性系数q 的目的是 。
A ．便于蜗杆尺寸的计算；B ．容易实现蜗杆传动中心距的标准化；C ．提高蜗杆传动的效率。
D ．减少蜗轮滚刀的数量，利于刀具标准化。
（6） 计算蜗杆传动比时，公式 是错误的。
A ．21/w w i =；B ．21/n n i =；C ．12/d d i =；D ．12/z z i =。
（7） 采用蜗杆变位传动时 。
A ．仅对蜗杆进行变位；B ．仅对蜗轮进行变位；C ．同时对蜗杆蜗轮进行变位。
（8） 对于普通圆柱蜗杆传动，下列说法错误的是 。
A ．传动比不等于蜗轮与蜗杆分度圆直径比；B ．蜗杆直径系数q 越小，则蜗杆刚度越大；C ．在蜗轮端面内模数和压力角为标准值；D ．蜗杆头数1z 多时，传动效率提高。
（9） 在蜗杆传动中，轮齿承载能力计算，主要是针对 来进行的。
A ．蜗杆齿面接触强度和蜗轮齿根弯曲强度；B ．蜗杆齿根弯曲强度和蜗轮齿面接触强度；C ．蜗杆齿面接触强度和蜗杆齿根弯曲强度；D ．蜗轮齿面接触强度和蜗轮齿根弯曲强度。
（10）下列蜗杆直径计算公式：（a ）mq d =1，（b ）11mz d =，（c ）i d d /21=，（d ）)tan /(21λ⋅=i mz d ，（e ）1/21+=i a d ，其中有 是错误的。
A ．1个；B ．2个；C ．3个；D ．4个；E ．5个。
（11）对蜗杆传动的受力分析，下面的公式中 有错误。
A ．21t t F F -=；B ．21r r F F -=；C ．12a t F F -=；D ．21a t F F -=。
（12）起吊重物用的手动蜗杆传动，宜采用 蜗杆。
A ．单头、小导程角；B ．单头、大导程角；C ．多头、小导程角；D ．多头、大导程角。
四、判断题：（1） 由于蜗轮和蜗杆之间的相对滑动较大，更容易产生胶合和磨粒磨损。
（ ）（2） 在蜗杆传动中比12/z z i =中，蜗杆头数1z 相当于齿数，因此，其分度圆直径m z d 11=。
（ ） （3） 蜗杆传动的正确啮合条件之一是蜗杆端面模数和蜗轮的端面模数相等。
（ ）（4） 蜗杆传动的正确啮合条件之一是蜗杆与蜗轮的螺旋角大小相等、方向相同。
（ ）（5） 为了提高蜗杆的传动效率，可以不另换蜗轮，只需要采用直径相同的双头蜗杆代替原来的单头蜗杆。
（ ）（6） 为使蜗杆传动中的蜗轮转速降低一倍，可以不用另换蜗轮，而只需用一个双头蜗杆代替原来的单头蜗杆。
（ ）（7） 蜗杆传动的正确啮合条件之一是蜗杆的导程角和蜗轮的螺旋角大小相等，方向相反。
（ ）（8） 在蜗杆传动中，如果模数和蜗杆头数一定，增加蜗杆分度圆直径，将使传动效率降低，蜗杆刚度提高。
（ ）五、计算题：1、如图所示为蜗杆传动简图，已知条件如图示。
试分析：（1） 在图（b ）上用箭头表示蜗杆、蜗轮所受各力的方向（t F —圆周力，r F —径向力，a F —轴向力；脚标：蜗杆用“1”，蜗轮用“2” ）。
（2） 在图（b ）上标明蜗轮的转动方向及其轮齿的螺旋线方向。
2、图示为二级蜗杆传动，已知蜗杆3的导程角的螺旋线方向为右旋，蜗轮4的转向如图所示，轴Ⅰ为输入轴。
试求：（1） Ⅰ和轴Ⅱ的转向；（2） 蜗杆、蜗轮的螺旋线方向（所有的）；（3） 蜗轮2和蜗杆3的所受各分力的方向。
（注：要求蜗轮2与蜗杆3的轴向力方向相反）题7-1图题7-2图3、绞车采用蜗杆传动（如图所示），mm m 8=，8=q ，11=z ，402=z 卷筒直径mm D 200=，问：（1）使重物Q 上升1m ，手柄应转多少圈？并在图上标出重物上升时手柄的转向。
（2）若当量摩擦系数2.0=v f ，该机构是否自锁？ （3）设Kg Q 1000=，人手最大推力为150N 时，手柄长度L 的最小值。
（注：忽略轴承效率）4、图示斜齿圆柱齿轮—蜗杆传动，主动齿轮转动方向和齿的旋向如图示，设要求蜗杆轴的轴向力为最小时，试画出蜗杆的转向和作用在轮齿上的力（以三个分力表示），并说明蜗轮轮齿螺旋方向。
题7-3图题7-4图第七章 蜗杆传动答案一、简答题：略二、填空题：（1） 齿面胶合、疲劳点蚀、磨损和轮齿折断，蜗杆齿上。
（2） 凑中心距和提高承载能力及传动效率。
（3） 64， 200， 21, qz 1, 左旋，0036.14。
（4） γcos /1v ，胶合和磨损。
（5） 两轴交错角为090的蜗杆传动中，其正确的啮合条件是m m m t a ==21，ααα==21t a 和21βγ=（等值同向）。
（6） 闭式蜗杆传动的功率损耗，一般包括三个部分：啮合功率损耗，轴承摩擦损耗和搅油损耗。
（7） 在蜗杆传动中，蜗杆头数越少，则传动效率越低，自锁性越好，一般蜗杆头数取=1z 1～4。
（8） 阿基米德蜗杆传动在中间平面相当于齿条与齿轮相啮合。
（9） 变位蜗杆传动只改变蜗轮的尺寸，而蜗杆尺寸不变。
（10）在标准蜗杆传动中，当蜗杆为主动时，若蜗杆头数1z 和模数m 一定时，增大直径系数q ，则蜗杆刚度增大；若增大导程角γ，则传动效率提高。
（11）蜗杆传动发热计算的目的是防止温升过高而产生齿面胶合失效，热平衡计算的条件是单位时间内发热量1H 等于同时间内的散热量2H 。
（12）蜗杆传动设计中，通常选择蜗轮齿数262>z 是为了保证传动的平稳性；802<z 为了防止蜗轮尺寸过大引起蜗杆跨距大，弯曲刚度过低或模数过小，轮齿弯曲强度过低。
三、选择填空：（1）B （2）A （3）B （4）C （5）D （6）C （7）B （8）B （9）D （10）C （11）A （12）A四、判断题：（1）×（2）×（3）×（4）×（5）×（6）×（7）×（8）√五、计算题：1、解：（1）所受个力方向如图示。
（2）蜗轮旋向为右旋。
题7-1解图2、解：（1）轴Ⅰ顺时针方向转动，轴Ⅱ转向箭头向下；（2）所有蜗杆、蜗轮的螺旋线方向均为右旋；（3）蜗轮2和蜗杆3的所受各力方向如图示。
3、 解：（1）Q 上升h ：mm D n h 10002==πD h n π=2 401221===z z n n i 所以7.632001000404021=⨯⨯==πn n 圈 蜗杆转向箭头向下（从手柄端看为逆时针方向）。
（2）2.0125.081tan 1=<===v f q z γ 所以v ψγ<故该机构自锁（3）L P T 11=)tan(tan 12112v z z T i T T ψγγη+⋅=⋅⋅= 题7-2解图)tan(tan 401v L P ψγγ+⋅⋅⋅= )31.11125.7tan(125.015040)31.11125.7tan(125.04000001+⨯⨯⨯≤+=L L P L 2251=又L D Q T 225122≤⋅= 所以mm D Q L 6.435225122008.9100022512=⨯⨯⨯=⨯⋅≥4、解：蜗轮左旋，顺时针转动。
（注：范文素材和资料部分来自网络，供参考。
只是收取少量整理收集费用，请预览后才下载，期待你的好评与关注）题7-1解图。
蜗轮蜗杆练习题
蜗轮蜗杆练习题在机械学中，蜗轮蜗杆是一种常见的传动机构，它以其高效稳定的特性在工程领域得到广泛应用。
为了加深对蜗轮蜗杆传动原理的理解，以下将提供一些蜗轮蜗杆练习题，并通过解析来帮助读者更好地掌握相关知识。
练习题1：已知蜗轮的转速为n1=300r/min，蜗杆的转速为n2=30r/min，蜗杆轴和蜗轮轴间的距离为100mm，蜗杆的模数m=5mm，压力角α=20°，蜗杆的齿数为z2=5，请计算蜗轮的齿数z1。
解析：根据蜗杆传动的基本公式：z2 = (n1/n2)*z1代入已知数据，可得：5 = (300/30)*z1解得：z1 = 50所以蜗轮的齿数为z1 = 50。
练习题2：已知蜗轮的模数m=2mm，齿数z1=40，蜗杆的模数m=4mm，压力角α=30°，蜗杆轴和蜗轮轴间的距离为150mm，请计算蜗杆的齿数z2。
解析：根据蜗杆传动的基本公式：z2 = (n1/n2)*z1其中，n1表示蜗轮的转速，n2表示蜗杆的转速。
由于题目未给出具体的转速数据，无法直接计算蜗杆的齿数z2。
需要进一步的信息才能解答该题。
练习题3：已知蜗杆的齿数z2=15，蜗轮的齿数z1=60，蜗轮轴和蜗杆轴间的距离为120mm，蜗杆的压力角α=25°，蜗杆的模数m=3mm，请计算蜗轮的转速n1和蜗杆的转速n2。
解析：根据蜗杆传动的基本公式：z2 = (n1/n2)*z1代入已知数据，可得：15 = (n1/n2)*60进一步整理得：n1 = (15/60)*n2又根据蜗轮蜗杆传动的减速比关系：i = z1/z2 = n2/n1代入已知数据，得：i = (60/15) = 4综上所述：n1 = 4n2由此可以推算出蜗轮和蜗杆的转速比为4:1，即蜗轮的转速是蜗杆转速的4倍。
根据题目数据无法直接计算转速的具体数值，需要进一步的信息才能解答该题。
通过以上练习题的解析，读者可以加深对蜗轮蜗杆传动原理的理解，并掌握一定的计算方法和步骤。
蜗杆习题与参考答案
习题与参考答案一、选择题1 ★与齿轮传动相比较，不能作为蜗杆传动的优点。
A. 传动平稳，噪声小B. 传动效率高C. 可产生自锁D. 传动比大2 阿基米德圆柱蜗杆与蜗轮传动的模数，应符合标准值。
A. 法面B. 端面C. 中间平面3 蜗杆直径系数q＝。
A. q=d l/mB. q=d l mC. q=a/d lD. q=a/m4 在蜗杆传动中，当其他条件相同时，增加蜗杆直径系数q，将使传动效率。
A. 提高B. 减小C. 不变D. 增大也可能减小5 ★在蜗杆传动中，当其他条件相同时，增加蜗杆头数1z，则传动效率。
A. 提高B. 降低C. 不变D. 提高，也可能降低z，则滑动速度。
6 在蜗杆传动中，当其他条件相同时，增加蜗杆头数1A. 增大B. 减小C. 不变D. 增大也可能减小z，则。
7 在蜗杆传动中，当其他条件相同时，减少蜗杆头数1A. 有利于蜗杆加工B. 有利于提高蜗杆刚度C. 有利于实现自锁D. 有利于提高传动效率8 起吊重物用的手动蜗杆传动，宜采用的蜗杆。
A. 单头、小导程角B. 单头、大导程角C. 多头、小导程角D. 多头、大导程角9 ★蜗杆直径d1的标准化，是为了。
A. 有利于测量B. 有利于蜗杆加工C. 有利于实现自锁D. 有利于蜗轮滚刀的标准化10 蜗杆常用材料是。
A. 40CrB. GCrl5C. ZCuSnl0P1D. LY1211 ★蜗轮常用材料是。
A. 40Cr B．GCrl5 C. ZCuSnl0P1 D. LYl214 蜗杆传动的当量摩擦系数f v随齿面相对滑动速度的增大而。
A. 增大B. 减小C. 不变D. 可能增大也可能减小15 提高蜗杆传动效率的最有效的方法是。
zA. 增大模数mB. 增加蜗杆头数1C. 增大直径系数qD. 减小直径系数q16 闭式蜗杆传动的主要失效形式是。
A. 蜗杆断裂B. 蜗轮轮齿折断C. 磨粒磨损D. 胶合、疲劳点蚀17 用计算蜗杆传动比是错误的。

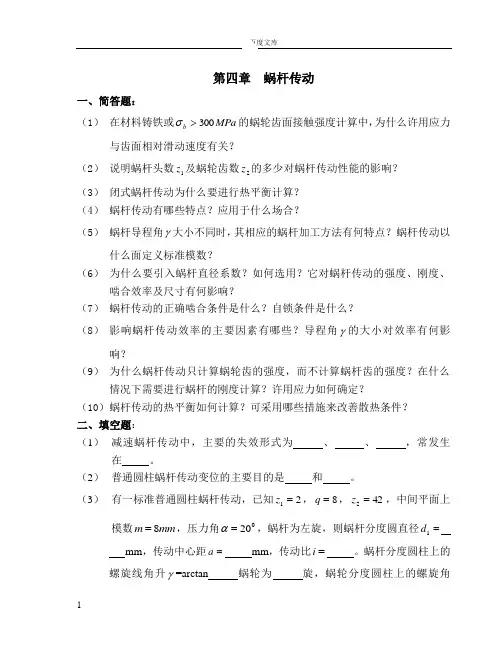

第4章 蜗杆传动_题目及答案
第四章 蜗杆传动一、简答题：（1） 在材料铸铁或MPa b 300>σ的蜗轮齿面接触强度计算中，为什么许用应力与齿面相对滑动速度有关？（2） 说明蜗杆头数1z 及蜗轮齿数2z 的多少对蜗杆传动性能的影响？（3） 闭式蜗杆传动为什么要进行热平衡计算？（4） 蜗杆传动有哪些特点？应用于什么场合？（5） 蜗杆导程角γ大小不同时，其相应的蜗杆加工方法有何特点？蜗杆传动以什么面定义标准模数？（6） 为什么要引入蜗杆直径系数？如何选用？它对蜗杆传动的强度、刚度、啮合效率及尺寸有何影响？（7） 蜗杆传动的正确啮合条件是什么？自锁条件是什么？（8） 影响蜗杆传动效率的主要因素有哪些？导程角γ的大小对效率有何影响？（9） 为什么蜗杆传动只计算蜗轮齿的强度，而不计算蜗杆齿的强度？在什么情况下需要进行蜗杆的刚度计算？许用应力如何确定？（10）蜗杆传动的热平衡如何计算？可采用哪些措施来改善散热条件？二、填空题：（1） 减速蜗杆传动中，主要的失效形式为 、 、 ，常发生在 。
（2） 普通圆柱蜗杆传动变位的主要目的是 和 。
（3） 有一标准普通圆柱蜗杆传动，已知21=z ，8=q ，422=z ，中间平面上模数mm m 8=，压力角020=α，蜗杆为左旋，则蜗杆分度圆直径=1dmm ，传动中心距=a mm ，传动比=i 。
蜗杆分度圆柱上的螺旋线角升γ=arctan 蜗轮为 旋，蜗轮分度圆柱上的螺旋角β= 。
（4） 蜗杆传动中，蜗杆导程角为γ，分度圆圆周速度为1v ，则其滑动速度sv 为 ，它使蜗杆蜗轮的齿面更容易发生 和 。
（5） 两轴交错角为090的蜗杆传动中，其正确的啮合条件是 ， 和（等值同向）。
（6） 闭式蜗杆传动的功率损耗，一般包括三个部分： ， 和 。
（7） 在蜗杆传动中，蜗杆头数越少，则传动效率越低，自锁性越好，一般蜗杆头数取=1z 。
（8） 阿基米德蜗杆传动在中间平面相当于 与 相啮合。
（9） 变位蜗杆传动只改变 的尺寸，而 尺寸不变。
机械设计题库及参考答案
机械设计题库及参考答案一、单选题（共67题，每题1分，共67分）1.工作时承受弯矩并传递扭矩的轴，称为(A、转轴B、传动轴C、心轴正确答案：A2.蜗杆传动的中间平面是指( ) 的面。
A、同时垂直蜗杆和蜗轮轴线B、同时通过蜗杆和蜗轮轴线C、通过蜗杆轴线并垂直于蜗轮轴线D、通过蜗轮轴线并垂直于蜗杆轴线正确答案：C3.滚动轴承的密封装置按密封的结构形式- -般分为接触式密封、()和组合式密封。
A、固定密封B、转运密封C、非接触式密封D、间院密封正确答案：C4.链传动的张紧轮应装在(A、靠近小轮的松边上B、靠近大轮的松边上C、靠近小轮的紧边上D、靠近大轮的紧边上正确答案：A5.在平面机构中若引入一个高副将引入()个约束。
A、4B、3C、1D、2正确答案：C6.自行车轮的轴是().A、转轴B、传动轴C、心轴D、阶梯轴正确答案：C7.角接触球轴承承受轴向载荷的能力，主要取决于( )A、轴承精度B、轴承宽度C、滚动体数目D、接触角大小正确答案：D8.斜齿轮有规定以()为标准值。
A、法面模数B、端面模数C、法面模数或端面模数D、以上都不是正确答案：A9.带轮是采用轮辐式、腹板式或实心式，主要取决于( )。
A、带轮的线速度B、带轮的直径C、传递的功率D、带的横截面尺寸正确答案：B10.渐开线上任意一点的法线必( ) 基圆.A、交于B、没关系 .C、切于正确答案：C11.在蜗杆传动中，通常( ) 为主动件。
A、蜗轮B、齿轮C、蜗杆或蜗轮都可以D、蜗杆正确答案：D12.普通平键联接的主要用途是使轴与轮毂之间().A、沿轴向固定并传递轴向力B、沿周向固定并传递转矩C、安装与拆卸方便D、沿轴向可作相对滑动并具有导向作用正确答案：B13.在蜗杆传动中，应用比较广泛的是(A、锥蜗杆B、环面蜗杆C、因柱蜗杆D、方形杆.正确答案：C14.同一螺栓组中螺栓的( ) 均应相同。
A、长度和材料B、直径和材料C、直径和长度D、直径、长度和材料正确答案：D15.凸轮机构中，主动件通常作()。
机械设计专升本章节练习题(含答案)——蜗杆传动
第14章 蜗杆传动【思考题】14-1 蜗杆传动的特点及应用场合是什么？14-2 为什么蜗轮的端面模数是标准值？蜗杆传动的正确啮合条件是什么？ 14-3 蜗杆直径系数的含义是什么？为什么要引入蜗杆直径系数？14-4 蜗杆传动的传动比计算公式是什么？它是否等于蜗杆和蜗轮的节圆直径之比？ 14-5 如何进行蜗杆传动的受力分析？各力方向如何确定？与齿轮传动的受力有何不同？ 14-6 蜗杆传动的主要失效形式是什么？相应的设计准则是什么？14-7 在蜗杆传动的强度计算中，为什么只考虑蜗轮的强度？蜗杆的强度任何考虑？蜗杆的刚度在什么情况下才需要计算？14-8 蜗杆传动的效率受哪些因素影响？为什么具有自锁特性的蜗杆传动，其啮合效率通常只有40%左右？14-9 为什么蜗杆传动要进行热平衡的计算？采用什么原理进行计算？当热平衡不满足要求时，可以采取什么措施？A 级能力训练题1. 与齿轮传动相比较，不能作为蜗杆传动的优点的是______。
（1）传动平稳，噪音小 （2）传动比可以很大（3）在一定条件下能自锁 （4）传动效率高2. 蜗杆与蜗轮正确啮合条件中，应除去______。
（1）21t a m m = （2）21t a αα= （3）21ββ= （4）螺旋方向相同3. 蜗杆传动的主要失效形式是______。
（1）蜗杆断裂 （2）蜗轮轮齿折断（3）蜗轮齿面产生胶合、疲劳点蚀及磨损4. 蜗杆传动的失效形式与______因素关系不大。
（1）蜗杆传动副的材料 （2）蜗杆传动载荷性质（3）蜗杆传动的滑动速度 （4）蜗杆传动的散热条件5. 在润滑良好的情况下，减摩性最好的蜗轮材料是______。
（1）铸铁 （2）黄铜 （3）锡青铜 （4）无锡青铜6. 蜗杆传动较为理想的材料组合是______。
（1）钢和钢 （2）钢和青铜 （3）钢和铝合金 （4）钢和铸铁7. 在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径d l 取标准，其目的是______。
哈尔滨工程大学机械设计蜗杆传动习题及答案
1、动力传动蜗杆传动的传动比的范围通常为＿＿。
A、<1B、1~8C、8~80D、>80~1202、与齿轮传动相比，＿＿不能作为蜗杆传动的优点。
A、传动平稳、噪声小B、传动比可以较大C、可产生自锁D、传动效率高3、在标准蜗杆传动中，蜗杆头数z1一定时，若增大蜗杆直径系数q，将使传动效率＿＿。
A、提高B、减小C、不变D、增大也可能减小4、在蜗杆传动中，当其他条件相同时，增加蜗杆头数z1，则传动效率＿＿。
A、降低B、提高C、不变D、或提高也可能降低5、蜗杆直径系数q＝＿＿。
A、q=d1/mB、q=d1mC、q=a/dD、q=a/m6、起吊重物用的手动蜗仟传动，宜采用＿＿的蜗杆。
A、单头、小导程角B、单头、大导程角C、多头、小导程角D、多头、大导程角7、在其他条件相同时，若增加蜗杆头数，则滑动速度＿＿。
A、增加B、不变C、减小D、可能增加也可能减小8、在蜗杆传动设计中，蜗杆头数z1选多--些，则＿＿。
A、有利于蜗杆加工B、有利于提高蜗杆刚度C、有利于提高传动的承载能力D、有利于提高传动效率9、蜗杆直径系数q的标准化，是为了＿＿。
A、保证蜗杆有足够的刚度B、减少加工时蜗轮滚刀的数目C、提高蜗杆传动的效率D、减小蜗杆的直径10、蜗杆常用材料是＿＿。
A、HTl5OB、ZCuSnlOPlC、45D、GCr1511、采用变位蜗杆传动时＿＿。
A、仅对蜗秆进行变位B、仅对蜗轮变位C、必须同时对蜗杆与蜗轮进行变位12、提高蜗杆传动效率的主要措施是＿＿。
A、增大模数mB、增加蜗轮齿数z2C、增加蜗杆头数z1D、增大蜗杆的直径系数q13、对蜗杆传动进行热平衡计算，其主要目的是为了防止温升过高导致＿＿。
A、材料的机械性能下降B、润滑油变质C、蜗杆热变形过大D、润滑条件恶化而产生胶合火效14、蜗杆传动的当量摩擦系数fv随齿面相对滑动速度的增大而＿＿。
A、增大B不变C、减小D、可能增人也可能减小15、闭式蜗杆传动的主要失效形式是＿＿。
蜗杆传动原理与应用考核试卷
4.请分析蜗杆传动在运行过程中可能出现的失效形式，并提出相应的预防措施。（）
标准答案
一、单项选择题
1. D
2. C
3. D
4. D
5. D
6. D
7. B
8. D
9. D
10. C
11. A
12. A
13. D
14. A
15. B
3.蜗杆传动的润滑方式有哪些？（）
A.油润滑
B.脂润滑
C.气体润滑
D.固体润滑
4.蜗杆传动的安装误差会影响以下哪些方面？（）
A.传动效率
B.传动平稳性
C.传动比
D.蜗杆寿命
5.蜗杆传动的失效形式主要包括哪些？（）
A.磨损
B.断裂
C.塑性变形
D.腐蚀
6.以下哪些措施可以提高蜗杆传动的使用寿命？（）
A.提高加工精度
4.蜗杆传动在运行时，不需要进行定期维护和润滑油的更换。（）
5.蜗杆传动的设计中，蜗杆的直径越大，传动能力越强。（）
6.蜗杆传动中，蜗杆的材料通常选择硬度较低的材料，以减少磨损。（）
7.蜗杆传动在高速应用中比齿轮传动具有更好的平稳性。（）
8.蜗杆传动中的自锁性能可以保证在断电情况下传动系统不会发生意外移动。（）
20. AB
三、填空题
1. 20
2. 0
3. 30-80
4.润滑、冷却
5.铣削、磨削
6.齿数
7.优化设计、减振措施
8.设计规定范围
9.过载、润滑不良
10.磨损
四、判断题
1. √
2. ×
3. ×
机械设计基础自测题-第六章概念
基本概念自测题一、填空题1、蜗杆传动由蜗杆和蜗__________组成，用来传递两__________轴之间的回转运动，两轴线通常成空间__________。
2、蜗杆与__________相仿，蜗轮好像一个特殊形状的__________轮，在主平面上蜗杆蜗轮传动相当于__________传动。
3、蜗杆传动的主平面指通过__________轴线并垂直于__________轴线的平面。
4、在主平面内，普通圆柱蜗杆传动的蜗杆齿形是__________线齿廓，蜗轮齿形是__________线齿廓。
5、蜗杆传动的传动比等于蜗杆头数与_______的反比________分度圆直径的反比。
6、蜗杆的头数为z1，模数为m，其分度圆直径d1__________mzl。
7、垂直交错的蜗杆传动必须是蜗杆的__________模数和压力角分别等于蜗轮的__________模数和压力角，蜗杆分度圆柱上的螺旋升角与蜗轮__________相等，且蜗杆与蜗轮螺旋方向相___________。
8、蜗杆分度圆的直径等于__________与模数的乘积，国家标准对每一个模数规定有限个蜗杆分度圆直径是为了减少__________数量。
9、与齿轮传动相比，蜗杆传动的传动比__________，效率__________，传动平稳性__________，噪声__________，当蜗杆分度圆柱上螺旋升角小于__________时实现反行程自锁。
10、蜗杆头数为zl，模数为m，分度圆直径为d1，则蜗杆分度圆柱上的螺旋升角λ=____________________；当zl、m一定时，λ越大，传动效率越_________，蜗杆强度和刚度越_________。
11、蜗轮的转向取决于蜗杆的_________和_________以及蜗杆与蜗轮的相对位置。
12、蜗杆分度圆柱螺旋升角为β，蜗杆啮合节点圆周速度为V1，则齿面间的相对滑动速度V＝_________，滑动速度对蜗杆传动发热和啮合处的润滑情况以及损坏_________影响。
蜗杆练习题
蜗杆练习题一、选择题1. 蜗杆传动中，下列哪个选项是正确的蜗杆头数？A. 1B. 2C. 3D. 42. 蜗杆的螺旋线方向有哪两种？A. 左旋和右旋B. 直线和斜线C. 等距和不等距D. 平面和空间3. 蜗杆传动中，下列哪个选项是正确的蜗杆分度圆直径？A. d1B. d2C. d3D. d44. 蜗杆传动中，下列哪个选项是正确的蜗杆齿距？A. πmB. 2πmC. 3πmD. 4πm5. 蜗杆传动中，下列哪个选项是正确的蜗杆模数？A. mB. MC. mmD. μ6. 蜗杆传动中，下列哪个选项是正确的蜗杆齿顶圆直径？A. da1B. da2C. da3D. da47. 蜗杆传动中，下列哪个选项是正确的蜗杆齿根圆直径？A. df1B. df2C. df3D. df48. 蜗杆传动中，下列哪个选项是正确的蜗杆齿高？A. hB. HC. hhD. h'9. 蜗杆传动中，下列哪个选项是正确的蜗杆齿厚？A. sB. SC. ssD. s'10. 蜗杆传动中，下列哪个选项是正确的蜗杆齿槽宽？A. eB. EC. eeD. e'二、填空题1. 蜗杆传动中，蜗杆的螺旋线方向有______和______两种。
2. 蜗杆传动中，蜗杆头数通常为______。
3. 蜗杆传动中，蜗杆分度圆直径用符号______表示。
4. 蜗杆传动中，蜗杆齿距用符号______表示。
5. 蜗杆传动中，蜗杆模数用符号______表示。
6. 蜗杆传动中，蜗杆齿顶圆直径用符号______表示。
7. 蜗杆传动中，蜗杆齿根圆直径用符号______表示。
8. 蜗杆传动中，蜗杆齿高用符号______表示。
9. 蜗杆传动中，蜗杆齿厚用符号______表示。
10. 蜗杆传动中，蜗杆齿槽宽用符号______表示。
三、判断题1. 蜗杆传动中，蜗杆头数越多，传动效率越高。
（）2. 蜗杆传动中，蜗杆螺旋线方向与蜗轮螺旋线方向相同。
（）3. 蜗杆传动中，蜗杆模数越大，传动能力越强。
机械设计试题及答案第九章蜗杆传动
填空题 判断题 力分析题 计算题
问答题
9－1蜗杆机构是用来传递_______的传动机构。 答案：空间互相垂直而不相交的两轴间的运动和动力的
9－2蜗杆传动的主要失效形式是_______失效 总是发生在______上。
答案：胶合、点蚀和磨损；蜗轮 9－3蜗杆与蜗轮正确啮合条件是________。
9－49 图 9－4（a）所示为斜齿圆柱齿轮一圆锥齿轮一蜗杆传 动。已知小斜齿轮主动，其转向如图所示。试求：（1）为使 Ⅲ轴轴向力抵消一部分，定出蜗杆5和蜗轮6的螺旋线方向； （2）定出斜齿轮2的螺旋线方向；（3）绘出Ⅱ、Ⅲ轴上各轮 的受力分析图。
解：（1）为使Ⅲ轴轴向力抵消一部分，蜗杆5应为右旋；蜗 轮6的螺旋线方向应为右旋。
图9—5 加热炉拉料机传动简图
l－V带传动； 2—蜗杆蜗轮减速器； 3—键传动； 4—链条（用于拉取护内料盘）； 5—电动机
解：1．选择材料
根据库存材料的情况，并考虑到蜗杆传动传递的功率不大，速度也不高，故蜗杆用45钢（HRC ＞45）。 蜗轮用铸锡青铜 ZQSn10－1，金属模铸造。为了节省贵重的有色金属，仅齿圈用青铜制造，而轮芯用灰 铸铁 HT100 制造。
由公式得
故齿根弯曲强度足够。 7．蜗杆、蜗轮各部分尺寸的计算
（l）蜗杆： 齿顶高 ha1=m=5 mm 齿全高 h1=2.2m=2.2×5=11 m 齿顶圆直径 da1=d1+2h a ﹡m=50+2×1×5=60 m 齿根圆直径d f1=d1－2h a ﹡m － 2c=50 － 2×1×8 － 2 × 0.2 × 5=30.8 m 蜗杆螺纹部分长度 取 L=80 mm
答案：m a1＝m t2； m a1＝m t2 ; 螺旋方向相同
