AP1000与EPR专设安全系统的差异性比较和分析
AP1000和EPR两种核电技术的比较
AP1000和EPR两种核电技术的比较1、AP1000和EPR的安全系统采用了两种完全不同的设计理念AP1000安全系统采用“非能动”的设计理念，更好地达到“简化”的设计方针。
安全系统利用物质的自然特性：重力、自然循环、压缩气体的能量等简单的物理原理，不需要泵、交流电源、1E级应急柴油机，以及相应的通风、冷却水等支持系统，大大简化了安全系统（它们只在发生事故时才动作），大大降低了人因错误。
“非能动”安全系统的设计理念是压水堆核电技术中的一次重大革新。
EPR安全系统在传统第二代压水堆核电技术的基础上，采用“加”的设计理念，即用增加冗余度来提高安全性。
安全系统全部由两个系列增加到四个系列，EPR在增加安全水平的同时，增加了安全系统的复杂性。
核电站安全系统的设计基本上属于第二代压水堆核电技术，是一种改良性的变化。
2、AP1000和EPR的安全性的比较由于AP1000和EPR的安全系统采用了两种完全不同的设计理念AP1000 和E PR的安全性有较大的差别。
AP1000在发生事故后的堆芯损坏频率为5.0894×10-7/堆年比EPR的1.18×10-6 /堆年小2.3倍，大量放射性释放概率为5.94×10-8/堆年也比EPR的9.6×10-8/堆年小1.6倍（而且AP1000采用的设备可靠性数据均比较保守）；核电站发生事故后，AP1000操作员可不干预时间高达72小时，而EPR为半小时；AP1000 在发生堆芯熔化事故时，能有效地防止反应堆压力容器（第二道屏障）熔穿，将堆芯放射性熔融物保持在反应堆压力容器内，使放射性向环境释放的概率降到最低；而EPR不防止反应堆压力容器熔穿，堆芯放射性熔融物暂时滞留在堆腔内，然后采取措施延缓熔融物和安全壳（第三道屏障）底板的混凝土相互作用，防止安全壳底板熔穿。
AP1000的人因失误占堆熔频率的7.74%，共因失效占堆熔频率的57%，而EP R分别为29%和94%，AP1000 明显优于EPR。
AP1000和EPR简介

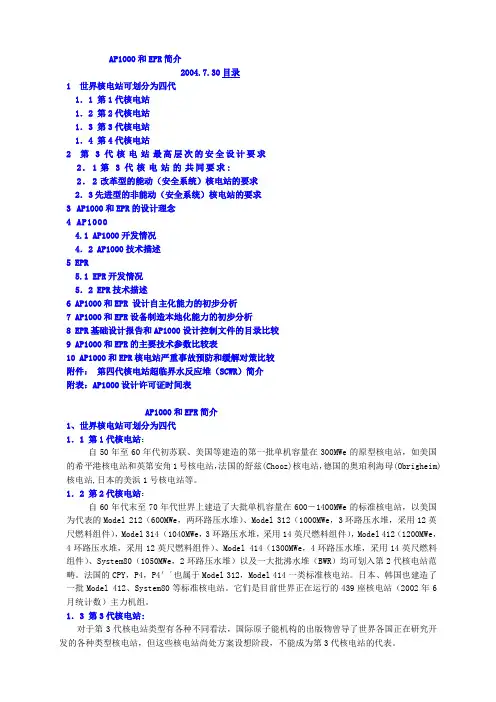

AP1000和EPR简介2004.7.30目录1 世界核电站可划分为四代1．1 第1代核电站1．2 第2代核电站1．3 第3代核电站1．4 第4代核电站2第3代核电站最高层次的安全设计要求2．1第3代核电站的共同要求:2．2改革型的能动（安全系统）核电站的要求2．3先进型的非能动（安全系统）核电站的要求3 AP1000和EPR的设计理念4 AP10004.1 AP1000开发情况4．2 AP1000技术描述5 EPR5.1 EPR开发情况5．2EPR技术描述6 AP1000和EPR 设计自主化能力的初步分析7 AP1000和EPR设备制造本地化能力的初步分析8 EPR基础设计报告和AP1000设计控制文件的目录比较9 AP1000和EPR的主要技术参数比较表10 AP1000和EPR核电站严重事故预防和缓解对策比较附件：第四代核电站超临界水反应堆（SCWR）简介附表：AP1000设计许可证时间表AP1000和EPR简介1、世界核电站可划分为四代1．1 第1代核电站：自50年至60年代初苏联、美国等建造的第一批单机容量在300MWe的原型核电站，如美国的希平港核电站和英第安角1号核电站，法国的舒兹(Chooz)核电站，德国的奥珀利海母(Obrigheim)核电站,日本的美浜1号核电站等。
1．2 第2代核电站：自60年代末至70年代世界上建造了大批单机容量在600－1400MWe的标准核电站，以美国为代表的Model 212（600MWe，两环路压水堆）、Model 312（1000MWe，3环路压水堆，采用12英尺燃料组件），Model 314 （1040MWe，3环路压水堆，采用14英尺燃料组件），Model 412（1200MWe，4环路压水堆，采用12英尺燃料组件）、Model 414（1300MWe，4环路压水堆，采用14英尺燃料组件）、System80（1050MWe，2环路压水堆）以及一大批沸水堆（BWR）均可划入第2代核电站范畴。
AP1000和EPR的安全性
AP1000和EPR的安全性AP1000的被动安全设计的确是一个很新的概念，如果其是一款电子信息产品，我是绝对支持其创新。
但是对于核电站来说，就不是了。
一个真正可以信赖的设计，显然应该经过设计原型的测试观察，然后才可能大规模应用。
现在国内一下子上马四个AP1000，并且可能不等待系统使用测试就继续上马更多的A P1000，实在是有点担心。
设计方当然把自己的产品吹得天花龙凤，但是真正的设计缺陷，只有他们自己才真正知道。
难道他们会把缺陷主动告诉中方，恐怕不太可能吧。
每个核电站的设计者都说自己的东西很安全，但还不是出了切尔诺贝利和三里岛事故。
上次参加一个Westinghouse在巴黎的的会议，可以看见法国专家对AP1000的极度质疑。
其中，在AP1000进行设计的时候，美国的飞机撞击规范还没有出来呢。
所以飞机撞击抵抗，也许就是后来改善加上去的吧。
另外，与EPR比较，AP1000少了堆芯融体的收集池，这是假定IRWST的水能保证堆芯的充分冷却。
但是，这一切毕竟是设计，并且是没有经过验证的设计。
EPR则从设计开始就考虑抗飞机的安全壳，其建筑布局上四个安全厂房的布置，以及柴油机房的布置，都是考虑这个事故的。
AP1000也就两个冷却泵，要是一个在维护，另一个坏了，可想而知。
实用文档实用文档我不知道除了中国之外有什么国家在建造AP1000。
但是现在英国，南非，阿布扎比，还有就是美国都要建造EPR了。
但是很难想象法国会被说服建造AP1000吧。
也许是因为我在做EPR的原因，作的比较不一定很中立。
总的来说，我觉得EPR设计是非常保守的，不能说是什么大创新，但是从安全这个角度来说，我觉得这是应该的。
AP1000创新理念固然是好，但是毕竟其还是有待验证，不能操之过急。
实用文档。
最新AP1000安全系统综述及其与EPR关键措施对比汇总
A P1000安全系统综述及其与E P R关键措施对比AP1000安全系统综述AP1000安全系统综述AP1000安全系统设计理念如下：•安全系统非能动化•降低维修要求•简化安全系统配置•减少安全支持系统•减少安全级设备及抗震厂房•提高可操作性本文不考虑传统安全系统，只对非能动安全系统作介绍。
一．AP1000非能动安全系统简介AP1000非能动安全系统的优点可概括如下:(1)极大地降低了人因失误发生的可能性非能动安全系统不需要操纵员的行动来缓解设计基准事故，减少了事故发生后，由于人为操作错误而导致事件升级的可能性。
AP1000在事故条件下允许操纵员的不干预时间高达72 h，而对于已经运行的第二代或二代+核电厂，此不干预时间仅为10^30 mina(2)大大地提高了系统运行的可靠性非能动安全系统利用自然力驱动，提高了系统运行的可靠性，而不需要采用泵、风机、柴油机、冷冻水机或其他能动机器，减少了因电源故障或者机械故障而引起的系统运行失效。
由于非能动安全系统只需少量的阀门连接，并能自动触发，同时这些阀门遵循“失效安全”的准则，在失去电源或接收到安全保护启动信号时开启。
(3)取消了安全级的交流应急电源非能动安全系统的启动和运行无需交流(AC)电源，AP1000的设计取消了安全级的应急柴油发电机组。
AP1000非能动安全系统子系统如下：•非能动堆芯冷却系统•非能动安全壳冷却系统•非能动主控制室应急可居留系统•非能动裂变产物去除系统•非能动氢复合子系统•非能动反应堆压力壳防熔穿系统二．非能动堆芯冷却系统AP1000的非能动堆芯冷却系统(PXS)由非能动堆芯余热排出系统和非能动安全注人系统两部分组成。
PXS的主要作用就是在假想的设计基准事件下提供应急堆芯冷却，为此，PXS具有以下功能:·应急堆芯余热排出·RCS应急补水和硼化·安全注入·安全壳内pH值控制PXS安全相关功能的设计基于以下考虑(设计基准):<1> 即使在发生设计基准事件同时伴随不太可能的最大极限单一故障事件时，PXS也有多重的部件来执行其安全相关的功能。
AP1000与EPR专设安全系统的差异性比较和分析

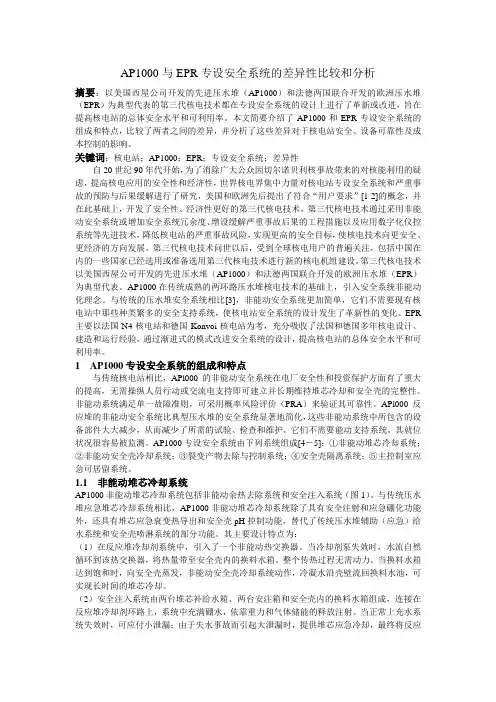

AP1000与EPR专设安全系统的差异性比较和分析摘要：以美国西屋公司开发的先进压水堆（AP1000）和法德两国联合开发的欧洲压水堆（EPR）为典型代表的第三代核电技术都在专设安全系统的设计上进行了革新或改进，旨在提高核电站的总体安全水平和可利用率。
本文简要介绍了AP1000和EPR专设安全系统的组成和特点，比较了两者之间的差异，并分析了这些差异对于核电站安全、设备可靠性及成本控制的影响。
关键词：核电站；AP1000；EPR；专设安全系统；差异性自20世纪90年代开始，为了消除广大公众因切尔诺贝利核事故带来的对核能利用的疑虑，提高核电应用的安全性和经济性，世界核电界集中力量对核电站专设安全系统和严重事故的预防与后果缓解进行了研究，美国和欧洲先后提出了符合“用户要求”[1-2]的概念，并在此基础上，开发了安全性、经济性更好的第三代核电技术。
第三代核电技术通过采用非能动安全系统或增加安全系统冗余度、增设缓解严重事故后果的工程措施以及应用数字化仪控系统等先进技术，降低核电站的严重事故风险，实现更高的安全目标，使核电技术向更安全、更经济的方向发展。
第三代核电技术问世以后，受到全球核电用户的普遍关注，包括中国在内的一些国家已经选用或准备选用第三代核电技术进行新的核电机组建设。
第三代核电技术以美国西屋公司开发的先进压水堆（AP1000）和法德两国联合开发的欧洲压水堆（EPR）为典型代表。
AP1000在传统成熟的两环路压水堆核电技术的基础上，引入安全系统非能动化理念。
与传统的压水堆安全系统相比[3]，非能动安全系统更加简单，它们不需要现有核电站中那些种类繁多的安全支持系统，使核电站安全系统的设计发生了革新性的变化。
EPR 主要以法国N4核电站和德国Konvoi核电站为考，充分吸收了法国和德国多年核电设计、建造和运行经验，通过渐进式的模式改进安全系统的设计，提高核电站的总体安全水平和可利用率。
1AP1000专设安全系统的组成和特点与传统核电站相比，APl000的非能动安全系统在电厂安全性和投资保护方面有了重大的提高，无需操纵人员行动或交流电支持即可建立并长期维持堆芯冷却和安全壳的完整性。
AP1000、CPR、EPR1000的比较
1、EP1000主要的设计特点包括：
降低运行和检修人员的辐照剂量 EPR运行和检修人员的辐射防护工作将进一步加强：集体 剂量目标确定为0.4人希弗特/堆年，与目前经济合作与发 展组织国家核电站的平均剂量（1人希弗特/堆年）相比， 将降低一倍以上。 目前法国核电站检修人员的人希弗特集体剂量水平约合人 均剂量5毫希弗特/年（5mSv）。换言之，法国核电站工作 人员的平均剂量等同于法国天然放射性当量。 EPR考虑内部事件的堆芯熔化概率6.3×10-7/堆年，在电站 寿期内可用率平均达到90%，正常停堆换料和检修时间16 天，运行维护成本比现在运行的电站低10%，经济性高。 建造EPR的投资费用低于1300欧元/千瓦，发电成本低于3 欧分/kWh。
AP1000核电机组
主要特点 1、AP1000最大的特点就是设计简练，易于 操作，而且充分利用了诸多“非能动的安全体 系”，比如重力理论、自然循环、聚合反应等， 比传统的压水堆安全体系要简单有效得多。 2、进一步提高了核电站的安全性，同时也能 显著降低核电机组建设以及长期运营的成本。 3、AP1000在建设过程中，可利用模块化技 术，多头并进实施建设，极大地缩短了核电机组 建设工期。AP1000从开工建设到加载原料开始发 电，最快只需要36个月，建设成本方面的节约优 势明显。
建造中大量采用模块化建造技术 AP1000在建造中大量采用模块化建造技术。模块 建造是电站详细设计的一部分，整个电站共分4种 模块类型，其中结构模块122个，管道模块154个， 机械设备模块55个，电气设备模块11个。模块化 建造技术使建造活动处于容易控制的环境中，在 制作车间即可进行检查，经验反馈和吸取教训更 加容易，保证建造质量。平行进行的各个模块建 造大量减少了现场的人员和施工活动。 通过与前期工程平行开展的按模块进行混凝土施 工、设备安装的建造方法，AP1000的建设周期大 大缩短至60个月，其中从第一罐混凝土到装料只 需36个月。
AP1000与 EPR 仪控系统平台对比分析
AP1000与 EPR 仪控系统平台对比分析周晓宁【摘要】The three generation nuclear power technology is currently under construction set higher safety tech-nology,instrument control system is one of the most important system in nuclear power plant.Based on the AP1000 and EPR instrument control system platform overallstructure,software and hardware aspects of the analysis and comparing,the different point of the three generation of nuclear instrument control system plat-form was compared,AP1000 instrument control system platform was more safe and reliable.%三代核电技术是目前在建机组安全性较高的技术，而仪控系统是核电站中重要系统之一。
通过对AP1000和 EPR 仪控系统的平台总体结构、软硬件等方面进行分析并做了对比，比较了三代核电仪控系统平台的不同点，得出 AP1000仪控系统平台更加安全、可靠。
【期刊名称】《电力与能源》【年(卷),期】2014(000)006【总页数】5页(P757-760,763)【关键词】AP1000;EPR;仪控系统【作者】周晓宁【作者单位】中电投电力工程有限公司，海阳 265100【正文语种】中文【中图分类】TP311.52随着日本福岛核泄漏事故的发生，我国要求核电一律采用三代核电技术，而AP1000技术是我国引进的第三代核电技术。
核反应堆堆型EPR、AP1000、CPR1000比较
环保性
• EPR的堆芯设计有利于提高燃料的利用率， 减少铀的使用量，降低钚和长寿命废物的 产量；有利于控制和降低钚的储量；由于 EPR的技术寿期将达到60年，在生产同等电 力的情况下，EPR退役后的最终废物数量将 减少；利用核能有利于储备本世纪中叶将 逐渐枯竭的化石燃料。
AP1000
总体概况
• AP1000是西屋公司开发的一种双环路1000 MW的压水堆核电机组，其主要特点有：采 用非能动的安全系统，安全相关系统和部 件大幅减少、具有竞争力的发电成本、60 年的设计寿命、数字化仪空室、容量因子 高、易于建造(工厂制造和现场建造同步进 行)等，其设计与性能特点满足用户要求文 件（URD）的要求。
相对简单性能比 较
安全性——设计理念
• AP1000安全系统采用“非能动”的设计理 念，更好地达到“简化”的设计方针。安全系 统利用物质的自然特性：重力、自然循环、 压缩气体的能量等简单的物理原理，不需 要泵、交流电源、1E级应急柴油机，以及 相应的通风、冷却水等支持系统，大大简 化了安全系统（它们只在发生事故时才动 作），大大降低了人因错误。“非能动”安全 系统的设计理念是压水堆核电技术中的一 次重大革新。
•
3. 降低运行和检修人员的辐照剂量 EPR运行和检修人员的辐射防护工作将进 一步加强：集体剂量目标确定为0.4人希弗特/ 堆年，与目前经济合作与发展组织国家核电站 的平均剂量（1人希弗特/堆年）相比，将降低 一倍以上。 目前法国核电站检修人员的人希弗特集体 剂量水平约合人均剂量5毫希弗特/年 （5mSv）。换言之，法国核电站工作人员的 平均剂量等同于法国天然放射性当量。
• 5、EPR的电功率约为1600兆瓦。具有大规模电 网的地区适于建设这种大容量机组。另外，人 口密度大、场址少的地区也适于采用大容量机 组。 • 6、EPR可使用各类压水堆燃料：低富集铀燃料 （5%）、循环复用的燃料（源于后处理的再 富集铀，或源于后处理的钚铀氧化物燃料 MOX）。EPR堆芯可全部使用MOX燃料装料。 这样，一方面可实现稳定乃至减少钚存量的目 标，同时也可降低废物的产量； • 7、EPR的技术寿期为60年，目前在运行的反应 堆的技术寿期为40年。由于设备方面的改进， EPR运行40年无需更换重型设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ＡＰ１０００与ＥＰＲ专设安全系统的差异性比较和分析核电安全
166
郭景任，杨孟嘉
（深圳中广核工程设计有限公司，广东 深圳 518045）
摘要：以美国西屋公司开发的先进压水堆（AP1000）和法德两国联合开发的欧洲压水堆（EPR）为典型代表的第三代核电技术都在专设安全系统的设计上进行了革新或改进，旨在提高核电站的总体安全水平和可利用率。
本文简要介绍了AP1000和EPR专设安全系统的组成和特点，比较了两者之间的差异，并分析了这些差异对于核电站安全、设备可靠性及成本控制的影响。
关键词：核电站；AP1000；EPR；专设安全系统；差异性
中图分类号：TL36 文献标志码：A 文章编号：1674-1617(2009)02-0166-06
C o m p a r i s o n a n d a n a l y s i s o n t h e d i f f e r e n c e s b e t w e e n
A P1000a n d E P R e n g i n e e r e d s a f e t y s y s t e m
GUO Jing-ren，YANG Meng-jia
(China Nuclear Power Design Co.，Ltd.，Shenzhen of Guangdong Prov. 518045，China)
Abstract:The third generation nuclear power technology, represented by Advanced Pressurized Water Reactor (AP1000) designed by Westinghouse and European Pressurized Reactor (EPR) designed and developed by France and Germany, makes evolution or improvement on the engineered safety system in order to enhance the overall safety and availability of NPP. This article gives a brief introduction on the composition and features of the engineered safety system in AP1000 and EPR, makes comparison between the two, and analyzes the impact of the differences on safety, equipment reliability and cost control of NPP.
Key words: Nuclear power plant; AP1000; EPR; engineered safety system; difference
自20世纪90年代开始，为了消除广大公众因
切尔诺贝利核事故带来的对核能利用的疑虑，提高核电应用的安全性和经济性，世界核电界集中力量对核电站专设安全系统和严重事故的预防与后果缓解进行了研究，美国和欧洲先后提出了符合“用户要求”[1-2]的概念，并在此基础上，开发了安全性、经济性更好的第三代核电技术。
第三代核电技术通过采用非能动安全系统或增加安全系统冗余度、增设缓解严重事故后果的工程措施以及应用数字化仪控系统等先进技术，降低核电站的严重事故风险，实现更高的安全目标，使核电技术向更安全、更经济的方向发展。
第三代
收稿日期：2008-10-14
作者简介：郭景任（1971—），男，辽宁朝阳人，高级工程师，硕士研究生，核电站专设安全系统设计和分析。
淋系统用于去除安全壳中的裂变产物。
安全壳大气中活性物质的去除完全靠沉淀、扩散、热迁移等自然过程。
事故后，如安全壳内放射性活度升高，由防火系统提供的非能动安全壳喷淋系统在安全壳外充氮罐的压力作用下进行喷淋，以限制裂变产物的释放。
绝大多数非气态活性物质最终沉积在安全壳地坑冷却水中。
1.4 安全壳隔离系统
该系统具有两道屏障，一道在安全壳外，一道在安全壳内。
与传统压水堆核电站相比，P1000的安全壳机械贯穿件（包括闸门）数量大大减少，正常状态隔离阀处于关闭状态的比例更高。
正常打开的隔离阀也由故障自动关闭，不要求贯穿件具有支持事故后缓解的功能。
1.5 非能动主控制室可居留系统
该系统在电厂事故后为主控制室提供新鲜空气并进行冷却和增压。
在接收到主控制室高辐射信号以后，该系统自动启动，隔离正常的控制室通风通道并开始增压。
系统中的空气来自一组压缩空气贮存箱，可以维持工作人员继续居留至少2 EPR专设安全系统的组成和特点EPR为改进型第三代压水堆核电站。
EPR的目标是在确保安全水平明显提高的同时使核电更具竞争力。
它充分吸收了几千个堆·年的运行经验反馈，并把过去40年压水堆运行过程中所积累的所有技术经验都吸纳到E P R里来，从而获取最大的利益。
E P R提高了事故预防水平并显著降低了堆芯熔化概率，其安全水平的提高表现在以下两个方面：①安全系统的设计更加简化，实现了4重冗余，并提供多种备用功能以便在安全系统的所有冗余（设备、系统）都失效时承担起相应的安全功能；②在设计上考虑了严重事故预防和事故后果的缓解。
E P R的专设安全设施主要包括[5,7]：①安全壳系统；②应急堆芯冷却系统；③应急给水系统。
2.1 安全壳系统
E P R采用双层安全壳，外层是钢筋混凝土壳，内层是带钢衬里的预应力混凝土壳。
其设计的主要特点是：
（1）考虑了严重事故工况，能够承受燃料组
图1 AP1000非能动堆芯冷却系统简图Fig. 1 AP1000 passive core cooling system。
