高中物理实验11 练习使用多用电表(解析版)
实验十一练习使用多用电表（解析版）1.欧姆表实验原理欧姆表的外部构造如图甲所示,内部结构如图乙所示。
是内阻为R g、满偏电流为I g的电流表(表头),R 是可变电阻,也叫调零电阻,电池的电动势是E,内阻是r。
欧姆表的原理是闭合电路欧姆定律。
甲乙,红、黑表笔接触时,相当于被测电阻R x=0,如图丙所示,调节R使电流表达到满偏,此时满足关系I g=ER+R g+r 这一过程叫欧姆调零,所以电流满刻度处是电阻挡的零点。
红、黑表笔不接触时,相当于被测电阻R x=∞,如图丁所示,此时电流为零,所以电流的零刻度位置是电阻挡的∞。
,所以电流的I x处对应电阻挡的R x 红、黑表笔接触电阻R x时,如图戊所示,通过电流表的电流I x=ER+R g+r+R x值。
,指针半偏,所以欧姆表的内阻等于中值电阻。
注意:R x=R+R g+r时I x=I g22.实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。
3.实验步骤(1)在用多用电表的欧姆挡进行测量的过程中,需要先进行欧姆调零再进行测量,具体的过程用流程图可表示为:(2)探索黑箱内的电学元件(3)测量小灯泡的电压和电流①按如图甲所示的电路图连好电路,将多用电表选择开关置于直流电压挡,测小灯泡两端的电压。
②按如图乙所示的电路图连好电路,将选择开关置于直流电流挡,测量通过小灯泡的电流。
4.注意事项(1)红进黑出:表内电源正极接黑表笔,负极接红表笔。
无论用多用电表测电压、电流还是电阻(结合内部结构图看),电流都要经红表笔(正插孔)流入多用电表,从黑表笔流出。
可以简记为“红进黑出”。
(2)区分两个“零点”:机械零点是表盘刻度左侧的“0”位置,调整的是定位螺丝;欧姆零点是刻度盘右侧的“0”位置,调整的是欧姆调零旋钮。
(3)测电压时,多用电表应与被测元件并联;测电流时,多用电表应与被测元件串联。
(4)勿忘欧姆调零:测电阻时,要选择合适的挡位,使指针分布在“中值”附近。
每变换一次挡位,都要重新进行欧姆调零。
(5)使用多用电表时,手不能接触测试笔的金属杆。
(6)测量电阻时,待测电阻要与其他元件及电源断开,否则不但影响测量结果,甚至可能损坏电表。
(7)多用电表使用完毕,应将选择开关置于“OFF”挡或交流电压最高挡。
如果长期不用欧姆表,应把表内电池取出。
【典例1】在“练习使用多用电表”的实验中,某同学用多用电表的欧姆挡测量阻值为十几千欧的电阻R x。
(1)该同学列出了以下可能的操作步骤,其中S为选择开关,P为欧姆挡调零旋钮,把你认为正确步骤前的字母按合理的顺序填写在下面的横线上:。
A.将两表笔短接,调节P使表针指向欧姆零点,断开两表笔B.将两表笔分别连接到被测电阻的两端,读出R x的阻值后,断开两表笔C.旋转S至×1k位置D.旋转S至×100位置E.旋转S至OFF位置,并拔出两表笔(2)该同学按正确的步骤测量R x,表针位置如图所示,被测电阻R x的阻值约为Ω。
【答案】(1)CABE(2)1.4×104【针对训练1】使用多用电表测量电阻时,多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头串联,两个表笔分别位于此串联电路的两端。
现需要测量多用电表内电池的电动势,给定的器材有:待测多用电表,量程为60 mA的电流表,电阻箱,导线若干。
实验时,将多用电表调至×1 Ω挡,调好零点,电阻箱置于适当数值。
完成下列填空:(1)仪器连线如图甲所示(a和b是多用电表的两个表笔)。
若两电表均正常工作,则表笔a为(选填“红”或“黑”)色。
(2)若适当调节电阻箱后,图甲中多用电表、电流表与电阻箱的示数分别如图乙中(a)(b)(c)所示,则多用电表的读数为Ω,电流表的读数为mA,电阻箱的读数为Ω。
(3)欧姆表刻度上中间刻度值为15,计算得到多用电表内电池的电动势为V(结果保留3位有效数字)。
(4)若将两表笔短接,流过多用电表的电流为mA(结果保留3位有效数字)。
【解析】(1)根据多用电表“红进黑出”的一般原则有,电流从红表笔进入多用电表,从黑表笔流出多用电表,由于设计电路图中a表笔接在电流表的正极,故电流经过多用电表从a表笔流出,即a表笔为多用电表的黑表笔。
(2)欧姆表读数为R=14 Ω;电流表读数为I=53.0 mA;电阻箱读数为4×1 Ω+6×0.1 Ω=4.6 Ω。
(3)欧姆表的内阻r=R中=15 Ω,由欧姆定律得E=I(R+r)≈1.54 V。
≈102 mA。
(4)两表笔短接,则I0=Er【答案】(1)黑(2)1453.04.6(3)1.54(4)102附：电表的改装小量程的电流表(表头)由于构造特点,其满偏电流(I g)、满偏电压(U g)都很小,无法直接测量较大的电流、电压,为此必须进行电表改装,扩大量程,常用的电流表、电压表、欧姆表及多用电表等都是用电流表改装而成的。
1.电流表改装成大量程电流表实验原理电流表改装成大量程电流表需要并联一个阻值较小的电阻,如图所示,如果电流表内阻为R g、满偏电流为I g,根据欧姆定律和并联电路特点,改装后的电流表量程I=I g+I g R g。
显然,并联电阻R越小,量程越R2.电流表改装成电压表实验原理当表头显示某一电流值I时,其两端电压U=IR g,即内阻已知的电流表可作为电压表使用,但由于表头满偏电流I g、内阻R g都较小,则满偏电压U g(U g=I g R g)也较小。
如果电流表串联一个阻值较大的电阻R,如图所示,那么A、B间的电压U=I(R+R g)也较大,即改装后的电压表量程U=I g(R+R g)。
显然,串联电阻R越大,量程越大3.电流表改装成欧姆表实验原理欧姆表是根据闭合电路欧姆定律改装而成的,欧姆表的工作原理如图所示,其中为灵敏电流表(表头),满偏电流为I g,内阻为R g,电源电动势为E,内阻为r,R为可变电阻,也叫调零电阻(1)当红、黑表笔不接触时,电流表示数为零,指针不偏转,相当于被测电阻无穷大(2)当红、黑表笔短接时,调节R使指针满偏,相当于被测电阻为零,此时有I g=ER g+R+r(3)当红、黑表笔间接电阻R x时,通过电流表的电流I=E(R g+R+r)+R x,每一个R x对应一个电流,在刻度盘上标出与I对应的R x的值,这样在刻度盘上就可以读出待测电阻的阻值,电流表就改装成了一个欧姆表【典例2】图甲为某同学改装和校准毫安表的电路图,其中虚线框内是毫安表的改装电路。
甲乙(1)已知毫安表表头的内阻为100 Ω,满偏电流为1 mA;R1和R2为阻值固定的电阻。
若使用a和b两个接线柱,电表量程为3 mA;若使用a和c两个接线柱,电表量程为10 mA。
由题给条件和数据,可以求出R1=Ω,R2=Ω。
(2)现用一量程为3 mA、内阻为150 Ω的标准电流表对改装电表的3 mA挡进行校准,校准时需选取的刻度为0.5 mA、1.0 mA、1.5 mA、2.0 mA、2.5 mA、3.0 mA。
电池的电动势为1.5 V,内阻忽略不计;定值电阻R0有两种规格,阻值分别为300 Ω和1000 Ω;滑动变阻器R有两种规格,最大阻值分别为750 Ω和3000 Ω。
则R0应选用阻值为Ω的电阻,R应选用最大阻值为Ω的滑动变阻器。
(3)若电阻R1和R2中有一个因损坏而阻值变为无穷大,利用图乙的电路可以判断出损坏的电阻。
图乙中的R0为保护电阻,虚线框内未画出的电路为图甲虚线框内的电路。
则图中的d点应和接线柱(选填“b”或“c”)相连。
判断依据是:。
【解析】(1)设使用a和b两接线柱时,电表量程为I1,使用a和c两接线柱时,电表量程为I2,则使用a和b时有I g R gR1+R2+I g=I1使用a和c时有I g(R g+R2)R1+I g=I2得R1=15 Ω,R2=35 Ω。
(2)校准时电路中的总电阻的最小值R小=1.53.0×10-3Ω=500 Ω,总电阻的最大值R大=1.50.5×10-3Ω=3000 Ω,故R0选300 Ω的电阻,R选用最大阻值为3000 Ω的滑动变阻器。
(3)d接b时,R1和R2串联,不论是R1还是R2损坏,电表都有示数且示数相同,故应将d接c。
根据d接c时的电路连接情况可知:闭合开关,若电表指针偏转,则损坏的电阻是R1;若电表指针不动,则损坏的电阻是R2。
【答案】(1)1535(2)3003000(3)c闭合开关时,若电表指针偏转,则损坏的电阻是R1;若电表指针不动,则损坏的电阻是R2【针对训练2】在把电流表改装成电压表的实验中,把量程I g=300 μA,内阻约为100 Ω的电流表改装成电压表。
(1)采用如图甲所示的电路测电流表的内阻R g,可选用器材有:A.电阻箱:最大阻值为999.9 ΩB.电阻箱:最大阻值为99999.9 ΩC.滑动变阻器:最大阻值为200 ΩD.滑动变阻器:最大阻值为2 kΩE.电源:电动势约为2 V,内阻很小F.电源:电动势约为6 V,内阻很小G.开关、导线若干为提高测量精度,在上述可供选择的器材中,可变电阻R1应该选择;可变电阻R2应该选择;电源E应该选择。
(选填器材的字母代号)(2)测电流表内阻R g的实验步骤如下:a.连接电路,将可变电阻R1调到最大;b.断开S2,闭合S1,调节可变电阻R1使电流表满偏;c.闭合S2,调节可变电阻R2使电流表半偏,此时可以认为电流表的内阻R g=R2。
设电流表内阻R g的测量值为R测,真实值为R真,则R测(选填“大于”“小于”或“等于”)R真。
(3)若测得R g=105.0 Ω,现串联一个9895.0 Ω的电阻将它改装成电压表,用它来测量电压,电流表表盘指针位置如图乙所示,则此时所测量的电压的值应是V。
【解析】(1)利用半偏法测量电流表的内阻,要保证总电流基本不变,则R1的阻值远大于R2的阻值,电动势选择大一些的,故可变电阻R1应该选择B;可变电阻R2应该选择A;电源E应该选择F。
(2)由于并联R2后,总电阻减小,则总电流增大,所以通过R2的实际电流大于通过电流表的电流,则R2的阻值小于电流表的阻值,所以电流表R测<R真。
(3)由图乙知电流表示数I=230 μA,根据欧姆定律得U=I(R g+R)=2.30 V。
【答案】(1)B A F(2)小于(3)2.30【典例3】灵敏电流计的量程为500 μA,内阻未知,某小组要将该电流计的量程扩大至5 mA,有下列器材可选:A.干电池一节B.电压表(量程为1.5 V,内阻为几千欧)C.滑动变阻器R1(0~100 Ω)D.电阻箱R2(0~999.9 Ω)E.开关、导线若干(1)甲同学设计了如图甲所示的电路测电流计的内阻,判断是否可行并分析原因:。
人教版(2019)高二物理必修第三册第十一章实验：练习使用多用电表 课后作业(带解析)
实验:练习使用多用电表1.(多选)关于多用电表表盘上的刻度线,下列说法正确的是()A.直流电流刻度线和直流电压刻度线都是均匀的,可以共用同一刻度B.电阻刻度线是不均匀的C.电阻刻度上的零刻度线与直流电流的最大刻度线相对应D.电阻刻度上的零刻度线与直流电流的最大刻度线不对应2.如图所示为多用电表的外形图,关于多用电表的使用,下列说法正确的是()A.表盘电阻的刻度线不均匀,越靠近右侧刻度线越密集B.只有测量电阻阻值时,才需要调节指针定位螺丝,使指针指在最左端刻度C.测量电阻时,假如事先知道电阻的大致阻值,应该选择适当倍率的欧姆挡,使测量时表针落在刻度盘的中间区域D.无论是电流挡、电压挡还是欧姆挡,多用电表的表盘左侧都是零刻度3.如图所示,在用多用电表测直流电压U和测量电阻R时,若红表笔插入多用电表的正(+)插孔,则()A.前者电流从红表笔流入多用电表,后者电流从红表笔流出多用电表B.前者电流从红表笔流入多用电表,后者电流从红表笔流入多用电表C.前者电流从红表笔流出多用电表,后者电流从红表笔流出多用电表D.前者电流从红表笔流出多用电表,后者电流从红表笔流入多用电表4.如图所示为多用电表的示意图,试回答下列问题:(1)当选择开关位置旋至“mA”挡中的“10”挡位时,则测量的是。
(2)当选择开关位置旋至“V”挡中的“50”挡位时,则测量的是。
(3)当选择开关位置旋至“Ω”挡中的“×100”挡位时,正确操作后发现指针的偏转角很小,为了使测量更准确,应该选择的挡位是(选填“×10”或“×1 k”)。
(4)无论用多用电表进行何种(直流)操作测量,电流都应该是由表笔流入从表笔流出多用电表。
题组二多用电表的读数5.用一多用电表进行多次测量,指针所指位置如图所示,请把相应读数读出。
(1)如果是用直流100 mA挡测量电流,指针位置如图中①所示,则读数为mA。
(2)如果是用直流2.5 V挡测量电压,指针位置如图中①所示,则读数为V。
11-5 实验：练习使用多用电表 (人教版2019版必修第三册)(解析版)
11.5 实验：练习使用多用电表学习目标会用多用电表测量小灯泡电压、电流，测量定值电阻及二极管的正、反向电阻。
重点：会用多用电表。
一、测电压、电流、电阻使用多用电表前，应检查指针是否停在刻度线左端“0”位置。
如果没有停在“0”位置，要用螺丝刀轻轻转动机械调零旋钮，使指针指零，再将红、黑测试表笔分别插入“+” “−”插孔。
1．测电压（1）将功能选择开关旋转到直流电压挡。
（2）根据待测电压的估计值选择直流电压挡合适的量程。
如果难以估测待测电压值，应按照由大到小的顺序，先将选择开关旋转到最大量程上试测，然后根据试测的数值，重新确定适当的量程进行测量。
（3）测量时，用红黑测试表笔使多用电表与被测电路并联，并要注意电表的极性。
使电流从“＋”插孔流入多用电表，从“－”插孔流出多用电表，检查无误后再闭合开关S。
（如图所示）（4）根据挡位所指的量程以及指针所指的刻度值，读出电压表的示数。
2．测电流：按照右图，仿照电压的测量步骤进行测量。
（1）选择直流电流挡合适的量程。
（2）将被测电路导线卸开一端，把多用电表串联在电路中。
（3）读数时，首先要认清刻度盘上的最小刻度。
注意：①多用电表直流电流挡的单位是毫安，不能测量比较大的电流。
①测电流时，选择适当的量程，使表针偏转角度尽量大一些，这样测量结果比较准确。
3．测电阻：要将选择开关扳到欧姆挡上，此时红表笔连接表内电源的负极，黑表笔连接表内电源的正极。
（1）选择倍率挡。
估计待测电阻阻值，选择适当的倍率挡，使测量时指针指在中央刻度附近，这样测量比较准确。
（2）调零。
测量前，将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指在欧姆挡刻度盘零刻度处。
（3）测量。
将红、黑表笔与待测电阻两端接触。
读取指针示数再乘以倍率就是待测电阻阻值。
（4）测量结束要将选择开关旋转至“OFF”挡或交流电压最高挡。
4．二极管的特点及测量二极管的正、反向电阻（1）特点：它由半导体材料制成，有两个电极，一个正极，一个负极，具有单向导电性。
2021版高考物理一轮复习实验十一练习使用多用电表典型例题(含解析)

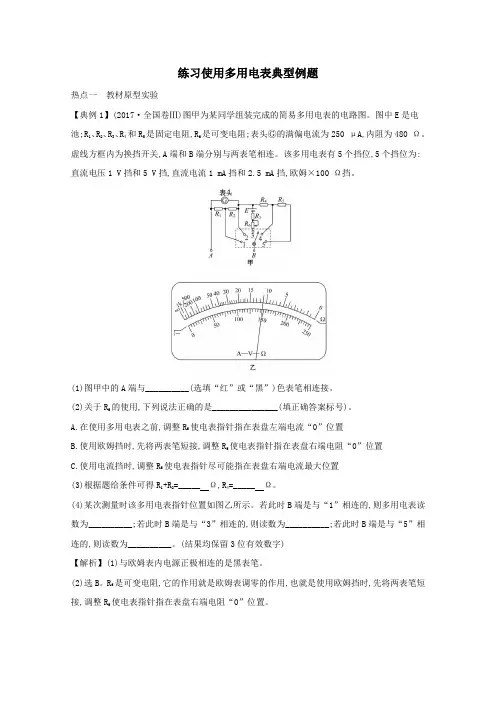

练习使用多用电表典型例题热点一教材原型实验【典例1】(2017·全国卷Ⅲ)图甲为某同学组装完成的简易多用电表的电路图。
图中E是电池;R1、R2、R3、R4和R5是固定电阻,R6是可变电阻;表头Ⓖ的满偏电流为250 μA,内阻为480 Ω。
虚线方框内为换挡开关,A端和B端分别与两表笔相连。
该多用电表有5个挡位,5个挡位为:直流电压1 V挡和5 V挡,直流电流1 mA挡和2.5 mA挡,欧姆×100 Ω挡。
(1)图甲中的A端与__________(选填“红”或“黑”)色表笔相连接。
(2)关于R6的使用,下列说法正确的是_______________(填正确答案标号)。
A.在使用多用电表之前,调整R6使电表指针指在表盘左端电流“0”位置B.使用欧姆挡时,先将两表笔短接,调整R6使电表指针指在表盘右端电阻“0”位置C.使用电流挡时,调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1+R2=_____ Ω,R4=_____ Ω。
(4)某次测量时该多用电表指针位置如图乙所示。
若此时B端是与“1”相连的,则多用电表读数为__________;若此时B端是与“3”相连的,则读数为__________;若此时B端是与“5”相连的,则读数为__________。
(结果均保留3位有效数字)【解析】(1)与欧姆表内电源正极相连的是黑表笔。
(2)选B。
R6是可变电阻,它的作用就是欧姆表调零的作用,也就是使用欧姆挡时,先将两表笔短接,调整R6使电表指针指在表盘右端电阻“0”位置。
(3)换挡开关接2时,是量程较小的电流表,所以R1+R2==160 Ω换挡开关接4时,是量程较小的电压表,这时表头与R1、R2并联组成新表头,新表头的内阻r==120 Ω,新表头的量程是1 mA,所以R4=-r=Ω-120 Ω=880 Ω(4)某次测量时该多用电表指针位置如图乙所示。
若此时B端是与“1”相连的,此时多用电表是量程为2.5 mA的电流表,则多用电表读数为1.47 mA;若此时B端是与“3”相连的,此时多用电表是欧姆×100 Ω挡,则读数为11.0×100 Ω=1.10×103Ω;若此时B端是与“5”相连的,此时多用电表是量程为5 V的电压表,则读数为2.95 V。
新教材高中物理第十一章电路及其应用5实验练习使用多用电表课后习题(含解析)新人教版必修

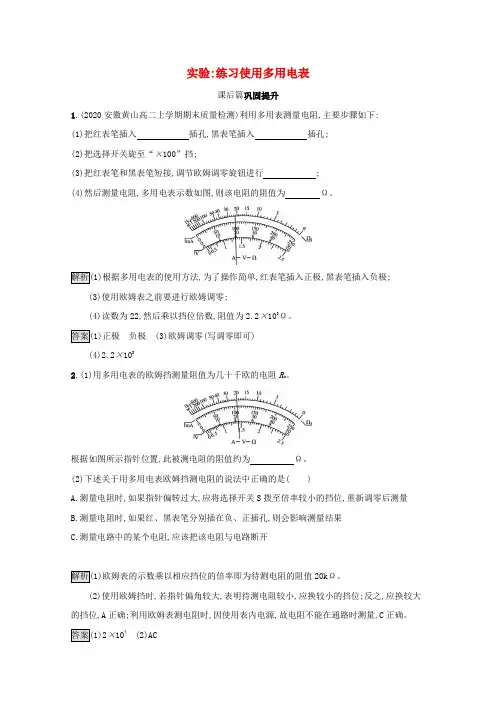

实验:练习使用多用电表课后篇巩固提升1.(2020安徽黄山高二上学期期末质量检测)利用多用表测量电阻,主要步骤如下:(1)把红表笔插入插孔,黑表笔插入插孔;(2)把选择开关旋至“×100”挡;(3)把红表笔和黑表笔短接,调节欧姆调零旋钮进行;(4)然后测量电阻,多用电表示数如图,则该电阻的阻值为Ω。
根据多用电表的使用方法,为了操作简单,红表笔插入正极,黑表笔插入负极;(3)使用欧姆表之前要进行欧姆调零;(4)读数为22,然后乘以挡位倍数,阻值为2.2×103Ω。
正极负极(3)欧姆调零(写调零即可)(4)2.2×1032.(1)用多用电表的欧姆挡测量阻值为几十千欧的电阻R x。
根据如图所示指针位置,此被测电阻的阻值约为Ω。
(2)下述关于用多用电表欧姆挡测电阻的说法中正确的是()A.测量电阻时,如果指针偏转过大,应将选择开关S拨至倍率较小的挡位,重新调零后测量B.测量电阻时,如果红、黑表笔分别插在负、正插孔,则会影响测量结果C.测量电路中的某个电阻,应该把该电阻与电路断开欧姆表的示数乘以相应挡位的倍率即为待测电阻的阻值20kΩ。
(2)使用欧姆挡时,若指针偏角较大,表明待测电阻较小,应换较小的挡位;反之,应换较大的挡位,A正确;利用欧姆表测电阻时,因使用表内电源,故电阻不能在通路时测量,C正确。
×104(2)AC3.(2020四川广元高二上学期期末检测)如图所示是某同学连接的实验实物图,闭合开关S后,发现L1、L2灯都不亮,他采用多用电表的直流电压挡进行故障检查:(1)选择开关应置于下列量程的挡(用字母序号表示)。
.5 V B.10 V C.50 V D.250 V(2)在测试a、b间直流电压时,红表笔应接触(选填“a”或“b”)。
(3)该同学测试结果为:a、b间电压表有示数,c、b间电压表有示数,c、d间电压表无示数,d、f间电压表有示数。
根据测试结果,可以判定故障是(假设只有下列中的某一项有故障)。
2023-2024学年高二上物理：实验：练习使用多用电表(附答案解析)
第1页 共14页 第2页 共14页2023-2024学年高二上物理：11.5实验：练习使用多用电表一．选择题（共6小题）1．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA ，内阻R g ＝100Ω，调零电阻的最大值R 0＝50k Ω，电池电动势E ＝1.5V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．100ΩB ．1k ΩC ．10k ΩD ．100k Ω2．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ） ①甲表是安培表，R 增大时量程增大 ②甲表是安培表，R 增大时量程减小 ③乙表是伏特表，R 增大时量程增大 ④乙表是伏特表，R 增大时量程减小。
A ．①③B ．①④C ．②③D ．②④3．用多用电表探测如图所示的黑箱发现：用直流电压挡测量，E 、G 两点间和F 、G 两点间均有电压，E 、F 两点间无电压；用欧姆表测量，黑表笔接E 点，红表笔接F 点，阻值很小，但反接阻值很大．那么该黑箱内元件的接法可能是选项图中的（ ）A ．B ．C ．4．在如图所示的电路中，只有一处导线发生断路，已知电池和两个定值电阻完好。
现要求用多用电表对该电路的故障进行探究，一同学将两表笔正确地插入插孔后，将红表笔接触图中的a 点，然后黑表笔分别接触b 、c 两点。
已知电源的电压为U ＝6V ，两个定值电阻的阻值分别为R 1＝100Ω、R 2＝5Ω。
为了能完成上述操作应选择的合理挡位是（ ）A ．直流电压挡10VB ．直流电流挡0.5AC ．直流电压挡5VD ．欧姆挡5．如图所示，把一个量程为5mA 的电流表表头改装成欧姆表“×1”挡，表头的内阻是50Ω，电池的电动势是1.5V ，内阻为10Ω。
经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（ ）A ．60ΩB ．150ΩC ．300ΩD ．600Ω6．关于指针式多用电表的使用，下列说法正确的是（ ）A ．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡B ．测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧C ．欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻D ．测电流时，电流从红表笔流入多用电表，黑表笔流出 二．多选题（共3小题）。
(教参)第8章实验十一： 练习使用多用电表含解析
实验十一：练习使用多用电表,◎注意事项1．多用电表使用注意事项(1)使用前要机械调零。
(2)两表笔在使用时，电流总是“红入”“黑出”。
(3)测电阻时①指针指中值附近较准，否则换挡。
②每换一挡必须重新欧姆调零。
③读出示数要乘以倍率。
(4)使用完毕，选择开关置于“OFF”挡或交流电压最高挡，长期不用应取出电池。
2．电路故障检测注意事项将多用电表拨到直流电压挡作为电压表使用。
在电源完好时，将电压表与外电路的各部分电路并联。
若电压表示数等于电源电动势，则说明该部分电路中有断点。
◎误差分析1．偶然误差(1)估读时易带来误差。
(2)表头指针偏转过大或过小都会使误差增大。
2．系统误差(1)电池用旧后，电动势会减小，内阻会变大，致使电阻测量值偏大，要及时更换电池。
(2)测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值。
考点一多用电表的原理、读数及使用欧姆表刻度盘的特点1．左∞右0：电阻无限大刻度线与电流、电压挡零刻度线重合，电阻零刻度线与电流、电压挡最大刻度线重合。
2．刻度不均匀：左密右疏。
3．欧姆挡是倍率挡：即读出的示数应再乘以该挡的倍率；电流、电压挡是量程范围挡，在不知道待测电阻的估计值时，应先从小倍率开始，熟记“小倍率小角度偏，大倍率大角度偏”。
(1)用多用电表的欧姆挡测量阻值为几十千欧的电阻R x，以下给出最可能的实验操作步骤，其中①为选择开关，②为欧姆调零旋钮．把你认为正确的步骤前的字母按合理的顺序填写在横线上：________。
a．将两表笔短接，调节②使指针对准刻度盘上欧姆挡的0刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转①使其尖端对准欧姆挡“×1 k”d．旋转①使其尖端对准欧姆挡“×100”e．旋转①使其尖端对准交流500 V挡，并拔出两表笔根据如图所示指针位置，此时被测电阻的阻值约为________Ω。
(2)下列关于用多用电表欧姆挡测电阻的说法中正确的是________(填选项前的字母)。
高考物理一轮复习 练习使用多用电表教学实验(含解析)
实验11：练习使用多用电表一、实验目的1．了解多用电表的构造和原理。
2．使用多用电表测电阻。
3．探索黑箱内的电学元件。
二、实验原理1．多用电表的构造及功能多用电表可以用来测电流、电压和电阻，又称万用电表，其表面结构如图所示。
其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“∞”，右端标有“0”，是用于测电阻的，中间的刻度线是用于测直流、交流电流和直流电压的，其刻度是分布均匀的，最下面一条刻度线左侧标有“”，是用于测交流电压的，其刻度是不均匀的。
多用电表表面的下半部分为选择开关，周围标有测量功能的区域和量程。
将多用电表的选择开关旋转到电流挡，多用电表就测量电流；当选择开关旋转到其他功能区域时，就可测量电压或电阻。
多用电表表面还有一对正、负插孔。
红表笔插“＋”插孔，黑表笔插“－”插孔，插孔上面的旋钮叫调零旋钮，用它可进行欧姆调零。
另外，在表盘和选择开关之间还有一个机械调零旋钮，用它可以进行机械调零，即旋转该调零螺丝，可使指针(在不接入电路中时)指在左端“0”刻线。
2．多用电表是电流表、电压表和欧姆表的组合，测电流和电压的原理与电流表和电压表相同(1)直流电流挡：直流电流挡的几个挡位实际是由同一表头并联不同电阻改装而成的几个量程不同的电流表。
(2)直流电压挡：直流电压挡的几个挡位实际是由同一表头串联不同电阻改装而成的几个量程不同的电压表。
(3)测电阻的原理：如图所示，欧姆表是根据闭合电路欧姆定律制成的测量电阻的仪表，可直接读出电阻值，比用伏安法测电阻方便，调零时Ig=g E R R r++测量时I=g x E R R r R +++ 只要将对应R x 值的电流刻度改为阻值R x 的标度即为欧姆表。
由于I 与R 的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻的零刻度在电流满偏处。
3．二极管的单向导电性二极管是用半导体材料制成的电子元件，它有两根引线，一根叫正极，另一根叫负极，二极管的表示符号是，当二极管的正极接高电势点，负极接低电势点，即加正向电压时，二极管电阻很小(与加反向电压比较)，处于导通状态，相当于一个接通的开关；当给二极管加反向电压时，二极管的电阻无穷大，相当于一个断开的开关，这种特性叫二极管的单向导电性，已被广泛应用。
新教材高中物理第十一章电路及其应用第5节实验练习使用多用电表课堂练习(含解析)新人教版必修
第5节实验：练习使用多用电表
1．(2020·山东省昌乐二中高二上学期检测)若多用电表的电阻挡有三个倍率，分别是×1、×10、×100。
用×10挡测量某电阻R x时，操作步骤正确，发现表头指针偏转角度过小，为了较准确地进行测量，则应：
①将选择开关置于__×100挡__；
②将红、黑表笔短接进行__欧姆挡调零__；
③将待测电阻R x接在__红、黑表笔之间__进行测量。
若按照以上①②③步骤正确操作后，表盘的示数如图所示，则该电阻的阻值是__2_200__Ω。
解析：表头指针偏转角度过小，说明选择挡位太小，因此应换用较高的挡位，即选用×100挡；换成×100挡后应重新进行欧姆挡调零；最后将红、黑表笔接触待测电阻R x两端进行测量。
图中所显示的待测电阻阻值为2 200 Ω。
2．(2020·四川成都外国语学校高二下学期开学检测)多用电表的示意图如图所示，正确操作如下。
(1)若选择开关的位置如箭头a所示，则测量的物理量是__直流电压__，测量结果为____ V。
(2)若选择开关的位置如箭头b所示，则测量的物理量是__直流电流__，测量结果为__50_mA__。
(3)若选择开关的位置如箭头c所示，则测量的物理量是__电阻__，测量结果为___kΩ__。
解析：(1)箭头a指在直流电压量程为2.5 V处，由指针读出测量结果为1.25 V。
(2)箭头b指在直流电流量程为100 mA处，由指针读出测量结果为50 mA。
(3)箭头c指在电阻×100挡处，由指针读出测量结果为1.7 kΩ。
实验：练习使用多用电表
