ROS NAT 端口映射 全图解教程
ROS NAT 端口映射全攻略
发表时间： 2010-4-14 来源：mikrotik中国作者：EDCwifi-Mikrotik中国总代理
如果要将内网的服务器移动到外网中去，并让其它公网IP 来访问该服务器，这时就要用NAT 端口映射。
要配置的参数如下：
外网IP：211.191.123.89/28，网关：211.191.123.81；
内网WEB 服务器地址：192.168.100.8/24，服务器运行在80 端口。
在配置NAT 端口映射之前先要配置好RouterOS 的基本设置，包括外网IP、网关、DNS。
操作路径：/ip firewell nat。
Chain：链表，选择目标地址映射；
Dst-address：目标地址，这里的目标地址是路由器本身的公网IP，它将作为
其它公网IP 访问的目标地址；
Protocol：协议选择TCP；
Dst-port；目标端口，这里假设为5000，（口号范围为0-65535，常用端口不
要占用）
选择Action 设置以下参数：
Action：选择dst-nat；
To-address：填内部的服务器地址；
To-ports：内部服务器的动行端口。
注：当内网也从外网IP 地址访问内网的WEB 服务器时，做端口映射与内网地址转换的设
置有关。
NAT 设置成chain=srcnant action=mesqurade,那么内可以通过外网IP 访问到服务器
的WEB 网页。
如果NAT 设置为：chain=srcnat out-interface=wan(外网卡) action=mesqurade, 则还要做以下设置： chian=srcnat src-address=192.168.100.0/24 action=src-nat
to-address=211.191.123.89。
图示如下：。
ros多线做端口映射脚本
正文开始，脚本在下面。
我做完ROS加VLAN ADSL多线PCC叠加设置设置后不久，网站开发小组的项目经理就找到我向我提出了需求，因为现在他们的测试服务器是放在我们办公室内网的，我们公司其它部门和其它分公司和我们办公室不是一个局域网，网站开发小组的项目经理想让我们公司的所有同事都能访问到测试服务器做用户体验度测试，想让我帮助实现，当时我一口答应下来，也觉得这是个很简单的事情，但是事情往往出人意料。
我一开始的思路是这样的，第一步就是在IP－>firewall－> nat下面做基于目标的伪装，也就是映射，第二步就是要做回流让内网的客户端也能通过公网IP 访问到服务器，第三步就是做动态映射的计划任务，定时更新第一步里面的目标地址即ADSL的地址，最后一步就要用到DDNS做一个二级域名的动态解析方便同事记忆和输入。
做完以后发现需求基本满足，就是内网客户端不能通过域名访问到服务器，只能通过内网IP访问，为了精益求精，继续研究，baidu和google 上搜索了无数方法均无效，后来在一个论坛里面看到一个高人的回复内容给了我启发，于是再一次尝试配置居然成功了。
不敢独享，现在将思路和脚本整理分享给更多需要的人。
首先我来分析下出现上述问题的原因，因为我们这里的环境是多线叠加的，我们的每个连接在进行路由之前都会对连接进行标记并路由，不同的标记有可能走不同的路由导致数据没办法顺利到达服务器，其内部数据的具体流向以及转换我也不是很清楚，如有高手路过请不吝赐教。
下面进入正题，其实很简单，我们只要在标记里面把目标地址为我们的外网接口地址的数据直接通过就可以解决这个问题了，有几条线就做几个标记，最后要添加计划任务更新标记里的目标地址为对应的外网接口地址，所以加上这最后两步一共是六步，下面就放出每一步的脚本（我的环境是双线叠加的，所以以下脚本都是适合双线的，改成多线的也很容易）1、做映射，这里以把内网的8890端口映射成9000端口为例。
(完整)ROS软路由详细设置_图文全解
ROS软路由设置提示：此软件为顶级软路由软件!赶快用吧！记的要《全盘ghost！不是分区ghost恢复哦！是全盘恢复!》不要怀疑软路由的性能,也不用担心所谓的耗电多少。
所谓的软路由耗电大,只不过是商家搞的噱头而已。
软路由完全不需要显示器、键盘鼠标。
甚至，可以在BIOS 里设置系统启动完即关闭硬盘。
至于主板，带集成显卡的即可。
这样的配置下来，软路由功率仅仅20-30瓦左右。
软路由具有极高的性能和广泛的应用。
可轻易实现双线策略、arp绑定、限速、封杀BT以及网吧借线、vpn等。
尤其对有连锁网吧经营者，利用IPIP协议,不仅可实现借线目的，还可象本地操作一样远程管理其他网吧.这些,一般硬路由根本无法与之比拟。
我以前对硬路由一直情有独钟,换上软路由后，对它的强大功能赞叹不已.现在利用它的内置VPN技术轻易做出电信网通加速软件-南北网桥（）,又给两家网吧试做了IPIP借线,在这种比较大的压力下，软路由依然运行良好。
我软路由配置：730主板，128M内存，早期的AMD800毒龙CPU，集成显卡和一个8139网卡，外加两块3C905网卡抓图状态:vpn在线拨号,IPIP二家网吧,总用户数量在500多。
ROS软路由基本设置非常简单，如果只做路由转发,以下几步数分钟即可高定：硬件准备：A.首先下载软路由的ghost硬盘版，本站已经在压缩包总提供！B.释放后，ghost至一个小硬盘(20G以下），注意，是整盘GHOST而不是分区。
C.将该硬盘挂在要做路由电脑上，注意必须接在第一个IDE并且是主硬盘接口。
插上一张网卡，这是接内网的LAN。
开机.软件设置:1.开机，出现登陆提示。
用户：admin 密码：空2.输入setup再按两次A3.在ether1后面输入你的内网IP，如:192.168.0.254/24 （这里/24是24位掩码与255.255.255.0一样)4.输入完ip后，按两次x退出，现在可以可以ping通192。

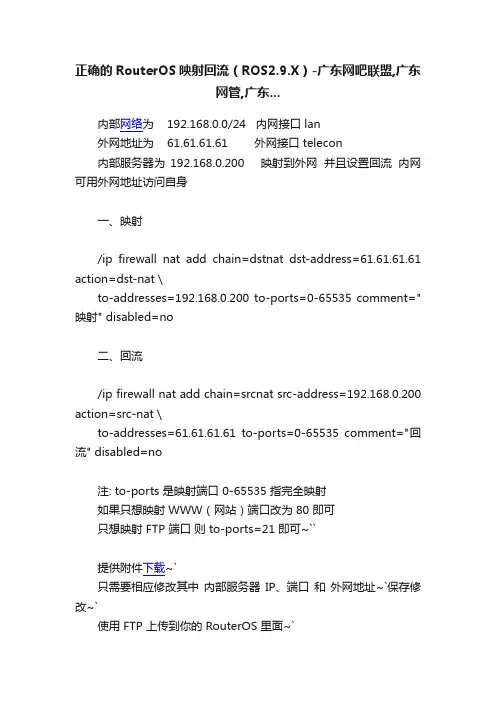

正确的RouterOS映射回流（ROS2.9.X）-广东网吧联盟,广东网管,广东...
正确的RouterOS映射回流（ROS2.9.X）-广东网吧联盟,广东
网管,广东...
内部网络为 192.168.0.0/24 内网接口 lan
外网地址为 61.61.61.61 外网接口 telecon
内部服务器为192.168.0.200 映射到外网并且设置回流内网可用外网地址访问自身
一、映射
/ip firewall nat add chain=dstnat dst-address=61.61.61.61 action=dst-nat \
to-addresses=192.168.0.200 to-ports=0-65535 comment="映射" disabled=no
二、回流
/ip firewall nat add chain=srcnat src-address=192.168.0.200 action=src-nat \
to-addresses=61.61.61.61 to-ports=0-65535 comment="回流" disabled=no
注: to-ports 是映射端口 0-65535 指完全映射
如果只想映射 WWW（网站）端口改为 80 即可
只想映射 FTP 端口则 to-ports=21 即可~``
提供附件下载~`
只需要相应修改其中内部服务器IP、端口和外网地址~`保存修改~`
使用 FTP 上传到你的 RouterOS 里面~`
使用 /import 文件名.rsc 导入即可正确映射和回流
如果还有不明白的地方可以加我 QQ 33679934 ~```
高手就不用看了~`这些只是针对和我一样的菜鸟学习之用~~~~~``。

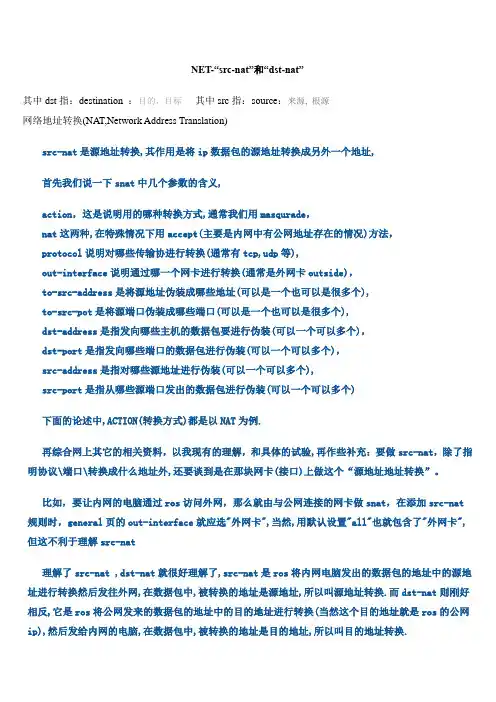

ROS中的一些解释
NET-“src-nat”和“dst-nat”其中dst指：destination ：目的，目标其中src指：source：来源, 根源网络地址转换(NAT,Network Address Translation)src-nat是源地址转换,其作用是将ip数据包的源地址转换成另外一个地址,首先我们说一下snat中几个参数的含义,action，这是说明用的哪种转换方式,通常我们用masqurade，nat这两种,在特殊情况下用accept(主要是内网中有公网地址存在的情况)方法，protocol说明对哪些传输协进行转换(通常有tcp,udp等),out-interface说明通过哪一个网卡进行转换(通常是外网卡outside)，to-src-address是将源地址伪装成哪些地址(可以是一个也可以是很多个),to-src-pot是将源端口伪装成哪些端口(可以是一个也可以是很多个),dst-address是指发向哪些主机的数据包要进行伪装(可以一个可以多个)，dst-port是指发向哪些端口的数据包进行伪装(可以一个可以多个)，src-address是指对哪些源地址进行伪装(可以一个可以多个),src-port是指从哪些源端口发出的数据包进行伪装(可以一个可以多个)下面的论述中,ACTION(转换方式)都是以NAT为例.再综合网上其它的相关资料，以我现有的理解，和具体的试验,再作些补充：要做src-nat，除了指明协议\端口\转换成什么地址外,还要谈到是在那块网卡(接口)上做这个“源地址地址转换”。
比如，要让内网的电脑通过ros访问外网，那么就由与公网连接的网卡做snat，在添加src-nat 规则时，general页的out-interface就应选"外网卡",当然,用默认设置"all"也就包含了"外网卡",但这不利于理解src-nat理解了src-nat ,dst-nat就很好理解了,src-nat是ros将内网电脑发出的数据包的地址中的源地址进行转换然后发往外网,在数据包中,被转换的地址是源地址,所以叫源地址转换.而dst-nat则刚好相反,它是ros将公网发来的数据包的地址中的目的地址进行转换(当然这个目的地址就是ros的公网ip),然后发给内网的电脑,在数据包中,被转换的地址是目的地址,所以叫目的地址转换.同样,dst-nat除了指定转换后的地址外,也将涉及是在那块网卡(接口)上进行,例如,要将公网发给ros的a端口的数据包转给内网ip为b的c端口,那么设置好a\b\c的值后,在dst-nat规则general 页的in-interface里,应选择与b地址网段相连的网卡(接口),显然这是一块内网卡,当然,用默认设置"all"也就包含了这块"内网卡",但这不利于理解DST-nat到这里可以明白什么是端口映射了,它就是dst-nat中的一条转换规则.再来谈"回流",引用一段文字--"什么叫回流呢，就是当内网有服务映射到网关后,内网主机也可以用网关外部地址访问"由上面的定义可以清楚"回流"要完成的操作:1、内网电脑向ros发送目的地址为公网ip的数据包（当然这个IP就是ROS的公网IP）.2、ros通过源地址转换规则(SRC-NAT)中选定的A网卡(接口)将数据包地址中的源地址转换为公网IP(目的地址不变,仍为公网IP)3、ROS通过目的地址转换规则(DST-NAT)中选定的B网卡(接口)将数据包地址中的目的地址转换为内网地址,然后发给相应的内网电脑.但是问题来了,如果A网卡(接口)将数据包地址转换后就往公网发送,那么数据包就无法再回到路由器并转发给内网了.如果能让数据包不出路由器,在路由器内完成SRC-NAT和DST-NAT这两种地址转换,那么就可以实现回流了.呵呵,让A=B就可以实现了.就是说,添加一条SRC-NAT和一条DST-NAT规则,而这两条规则中所指定的网卡都是与内网相连的同一块网卡.ROS限速讲解[告诉你英文的意思是什么]一般我们用ros限速只是使用了max-limit，其实ros限速可以更好的运用。
ROS软路由详细设置_图文全解
ROS软路由设置提示：此软件为顶级软路由软件！赶快用吧！记的要《全盘ghost！不是分区ghost恢复哦！是全盘恢复！》不要怀疑软路由的性能，也不用担心所谓的耗电多少。
所谓的软路由耗电大，只不过是商家搞的噱头而已。
软路由完全不需要显示器、键盘鼠标。
甚至，可以在BIOS 里设置系统启动完即关闭硬盘。
至于主板，带集成显卡的即可。
这样的配置下来，软路由功率仅仅20-30瓦左右。
软路由具有极高的性能和广泛的应用。
可轻易实现双线策略、arp绑定、限速、封杀BT 以及网吧借线、vpn等。
尤其对有连锁网吧经营者，利用IPIP协议，不仅可实现借线目的，还可象本地操作一样远程管理其他网吧。
这些，一般硬路由根本无法与之比拟。
我以前对硬路由一直情有独钟，换上软路由后，对它的强大功能赞叹不已。
现在利用它的内置VPN技术轻易做出电信网通加速软件-南北网桥（），又给两家网吧试做了IPIP借线，在这种比较大的压力下，软路由依然运行良好。
我软路由配置：730主板，128M内存，早期的AMD800毒龙CPU，集成显卡和一个8139网卡，外加两块3C905网卡抓图状态：vpn在线拨号，IPIP二家网吧，总用户数量在500多。
ROS软路由基本设置非常简单，如果只做路由转发，以下几步数分钟即可高定：硬件准备：A.首先下载软路由的ghost硬盘版，本站已经在压缩包总提供！B.释放后，ghost至一个小硬盘（20G以下），注意，是整盘GHOST而不是分区。
C.将该硬盘挂在要做路由电脑上，注意必须接在第一个IDE并且是主硬盘接口。
插上一张网卡，这是接内网的LAN。
开机。
软件设置：1.开机，出现登陆提示。
用户:admin 密码：空2.输入setup再按两次A3.在ether1后面输入你的内网IP，如：192.168.0.254/24 （这里/24是24位掩码与255.255.255.0一样）4.输入完ip后，按两次x退出，现在可以可以ping通192.168.0.254了，也可用winbox在图形界面下访问路由了。
NAT端口映射全攻略
网外(Internet)访问代理服务器内部的实现方法由于公网IP地址有限，不少ISP都采用多个内网用户通过代理和网关路由共用一个公网IP上INTERNET的方法，这样就限制了这些用户在自己计算机上架设个人网站，要实现在这些用户端架设网站，最关键的一点是，怎样把多用户的内网IP和一个他们唯一共享上网的IP进行映射！就象在局域网或网吧内一样，虽然你可以架设多台服务器和网站，但是对外网来说，你还是只有一个外部的IP地址，怎么样把外网的IP映射成相应的内网IP地址，这应该是内网的那台代理服务器或网关路由器该做的事，对我们用私有IP地址的用户也就是说这是我们的接入ISP服务商（中国电信、联通、网通、铁通等）应该提供的服务，因为这种技术的实现对他们来说是举手之劳，而对我们来说是比较困难的，首先得得到系统管理员的支持才能够实现。
因为这一切的设置必须在代理服务器上做的。
要实现这一点，可以用Windows 2000 Server 的端口映射功能，除此之外Winroute Pro也具有这样的功能，还有各种企业级的防火墙。
而对于我们这些普通用户，恐怕还是用Windows 2000 Server最为方便。
先来介绍一下NAT，NAT（网络地址转换）是一种将一个IP地址域映射到另一个IP地址域技术，从而为终端主机提供透明路由。
NAT包括静态网络地址转换、动态网络地址转换、网络地址及端口转换、动态网络地址及端口转换、端口映射等。
NAT常用于私有地址域与公用地址域的转换以解决IP地址匮乏问题。
在防火墙上实现NAT后，可以隐藏受保护网络的内部拓扑结构，在一定程度上提高网络的安全性。
如果反向NAT提供动态网络地址及端口转换功能，还可以实现负载均衡等功能。
端口映射功能可以让内部网络中某台机器对外部提供WWW服务，这不是将真IP地址直接转到内部提供WWW服务的主机，如果这样的话，有二个蔽端，一是内部机器不安全，因为除了WWW之外，外部网络可以通过地址转换功能访问到这台机器的所有功能；二是当有多台机器需要提供这种服务时，必须有同样多的IP地址进行转换，从而达不到节省IP地址的目的。
ROS软路由详细设置_图文全解
ROS软路由设置提示：此软件为顶级软路由软件！赶快用吧！记的要《全盘ghost！不是分区ghost恢复哦！是全盘恢复！》不要怀疑软路由的性能，也不用担心所谓的耗电多少。
所谓的软路由耗电大，只不过是商家搞的噱头而已。
软路由完全不需要显示器、键盘鼠标。
甚至，可以在BIOS 里设置系统启动完即关闭硬盘。
至于主板，带集成显卡的即可。
这样的配置下来，软路由功率仅仅20-30瓦左右。
软路由具有极高的性能和广泛的应用。
可轻易实现双线策略、arp绑定、限速、封杀BT 以及网吧借线、vpn等。
尤其对有连锁网吧经营者，利用IPIP协议，不仅可实现借线目的，还可象本地操作一样远程管理其他网吧。
这些，一般硬路由根本无法与之比拟。
我以前对硬路由一直情有独钟，换上软路由后，对它的强大功能赞叹不已。
现在利用它的内置VPN技术轻易做出电信网通加速软件-南北网桥（），又给两家网吧试做了IPIP借线，在这种比较大的压力下，软路由依然运行良好。
我软路由配置：730主板，128M内存，早期的AMD800毒龙CPU，集成显卡和一个8139网卡，外加两块3C905网卡抓图状态：vpn在线拨号，IPIP二家网吧，总用户数量在500多。
ROS软路由基本设置非常简单，如果只做路由转发，以下几步数分钟即可高定：硬件准备：A.首先下载软路由的ghost硬盘版，本站已经在压缩包总提供！B.释放后，ghost至一个小硬盘（20G以下），注意，是整盘GHOST而不是分区。
C.将该硬盘挂在要做路由电脑上，注意必须接在第一个IDE并且是主硬盘接口。
插上一张网卡，这是接内网的LAN。
开机。
软件设置：1.开机，出现登陆提示。
用户:admin 密码：空2.输入setup再按两次A3.在ether1后面输入你的内网IP，如：192.168.0.254/24 （这里/24是24位掩码与255.255.255.0一样）4.输入完ip后，按两次x退出，现在可以可以ping通192.168.0.254了，也可用winbox在图形界面下访问路由了。
各种路由端口映射步骤
各种路由端口映射步骤各种路由端口映射步骤！感谢大家提供！！TPLINK:TP系列！长的都差不多！进入路由转发规则，虚拟服务器。
然后看下图！点保存就行其中192.168.1.240 修改成你服务器的IP'700')this.width='700';if(this.offsetHeight>'700')this.height='70 0';">描述:登陆路由（一般情况下是192.168.1.1）图片[点击图片可查看大图]:2.jpg'700')this.width='700';if(this.offsetHeight>'700')this.height='70 0';">描述:输入账号密码点转发规则添加新条目图片[点击图片可查看大图]:3.jpg'700')this.width='700';if(this.offsetHeight>'700')this.height='70 0';">描述:服务端口号：输入26501 IP输入你服务器内网IP 保存重启图片[点击图片可查看大图]:4.jpg'700')this.width='700';if(this.offsetHeight>'700')this.height='70 0';">'700')this.width='700';if(this.offsetHeight>'700')this.height='70 0';">图片[点击图片可查看大图]:2.jpg'700')this.width='700';if(this.offsetHeight>'700')this.height='70 0';">地板发表于: 2009-09-26只看该作者┊小中大D—link路由设置-端口映射方法这个基本差不多图片[点击图片可查看大图]:1.jpg'700')this.width='700';if(this.offsetHeight>'700')this.height='70 0';">图片[点击图片可查看大图]:2.jpg'700')this.width='700';if(this.offsetHeight>'700')this.height='70 0';">'700')this.width='700';if(this.offsetHeight>'700')this.height='70 0';">图片[点击图片可查看大图]:2.jpg'700')this.width='700';if(this.offsetHeight>'700')this.height='70 0';">图片[点击图片可查看大图]:3.jpg'700')this.width='700';if(this.offsetHeight>'700')this.height='700';">图片[点击图片可查看大图]:4.jpg'700')this.width='700';if(this.offsetHeight>'700')this.height='70 0';">NBR3000NBR3000图片[点击图片可查看大图]:1.jpg'700')this.width='700';if(this.offsetHeight>'700')this.height='70 0';">6楼发表于: 2009-09-26只看该作者┊小中大MONOWALL软路由端口映射步骤MONOWALL软路由端口映射步骤描述:登陆路由WEB管理图片[点击图片可查看大图]:1.jpg'700')this.width='700';if(this.offsetHeight>'700')this.height='70 0';">描述:2，点击NAT》添加规则图片[点击图片可查看大图]:2.jpg'700')this.width='700';if(this.offsetHeight>'700')this.height='70 0';">描述:3，填写规则，除了讯闪服务器IP按自己实际地址添加外。
nat网关添加端口映射 [BitComet]
nat网关添加端口映射 [BitComet] NAT网关添加端口映射BitComet自动端口映射•BitComet"选项"->"网络连接“中设置允许使用UPnP自动端口映射。
公网用户不需要进行端口映射，建议关闭。
注意：用户所使用的宽带路由器/ADSL Modem必须支持UPnP功能，设备是否具备此功能可查阅说明书或者直接咨询厂家。
•使用UPnP自动端口映射成功后，在BitComet"任务信息面板"->"统计“，可以看到NAT端口映射”已添加”。
•步骤一：进入路由器设置界面，启用UPNP功能。
【没有权限设置路由器的用户跳过】•步骤二：网上邻居：左侧”网络任务”最下面一行“显示联网的UPNP设备图标”，点击安装组件，打开相关服务。
•提示：如何验证安装成功？1.打开Windows“控制面板”→“添加或删除程序”→“添加删除Windows组件”：“Windows组件向导”→“网络服务”→“详细信息”。
确认已经安装”Internet网关设备发现和控制客户端”和”UPnP用户界面”。
2.打开Windows“控制面板”→“管理工具”→“服务”。
确认”SSDP Discovery Service”“已启动”。
3. 打开Windows“控制面板”→“Windows防火墙”→“例外”：确认已勾选”UPnP 框架”。
•步骤三：断开网络连接，重新连接网络。
你会看到Windows系统托盘提示找到新设备，同时在”网络连接”中看到Internet网关设备。
【若看不到网关设备，可能是路由器没有打开UPnP功能，或者第三方防火墙阻止】•步骤四：在”网络连接”中，Internet网关设备图标鼠标右键，选择”属性”。
再在网关连接属性对话框中，点击”设置”。
•步骤五：在高级设置对话框中，点击”添加”。
依次输入：服务名称、本机在局域网中的IP地址、BitComet监听端口号、协议类型。
(整理)ros做端口映射.
ros做端口映射2010年05月12日星期三 11:53ROS 2.96 的端口映射的设置进入winbox,点击IP→ Firewall→Nat打开防火墙设置界面。
点击左上角红色的“+”号，添加一条dstnat规则，其中dst.address 填写你要映射的外网IP，本例为218.87.96.xxx(此处请填入您的外网IP),然后选择protocol协议为6，即TCP协议，设置Dst. port（目标端口）为80。
设置完成后如图1所示。
单击“Action”选项卡，在Action框中，选择“dst-nat” ，在“To.Address”框中填写内网提供服务的IP地址，本例为192.168.1.3,在“To.Port”填写内网提供服务的IP端口，这样基本映射就完成了，如图2所示，此时可以在外网中输入你的外网IP，即可看到内网192.168.1.3WEB服务器上的网站了。
以同样的方法可以设置FTP和远程桌面。
注意这些服务的端口都是不一样的，例如你有两台内网WEB服务器，80端口已经用掉了，第二台便来能映射到80上了，但可以映射到其它没有使用过的端口上，例如81端口。
例如可以将内网192.168.1.4:80映射到外网218.87.96.xxx:81端口上。
这样就能在同一个外网IP访问两台内网WEB服务器了。
３、IP显示和回流问题解决4. 经过第二步的基本端口映射设置后，外部可以访问内网了，但存在一些不完善的地方，例如所有的外网访客的地址都是路由器的内网网关，本例为192.168.1.1，如图3所示。
这样就无法统计访客的来源，还有许多的不便，例如WEB中的论坛就无法屏蔽一些会员的IP了，因为大家都是192.168.1.1。
原因是这样造成的：为了使整个内网的所有机子共享上网，在设置ROS时，我们都要设置一条srcnat规则，Action设置为“Amasquerade”，Amasquerade是snat的一个特例,主要用在无固定ip网关的情况下,比如adsl拨号等,masquerade比nat效率低的原因是nat直接指出需要伪装的源地址,而masquerade需要伪装的源地址必须到默网关中寻找,masquerade永远以默认网关地址为ip伪装的源地址,所以首先效率慢了点,其次只能用在外网ip只有一个的情况,如果有多个wan接口就不能用masquerade，而只能用nat,因为nat可以手工指定多个需要伪装的源ip地址，而masquerade却只能找到一个地址,就是默认网关的地址。
