2020-2021 备战中考物理(电功率的综合计算问题提高练习题)压轴题训练及答案
一、初中物理电功率的综合计算问题1．如图甲所示的电路中，电源电压U 保持不变，R 0为定值电阻。
闭合开关，电流表A 的示数为I ，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器R 的滑片从一端移动到另一端，U 1、U 2随I 变化的关系如图乙所示；则下列说法正确的是（ ）A ．电源电压为5.5 VB ．滑片在最右端时，定值电阻R 0的功率为6WC ．滑动变阻器的最大阻值为12.5 ΩD ．电灯的电阻随着电流的增大而减小【来源】2020年中考一轮模拟测试物理试题（一) 【答案】B 【解析】 【分析】 【详解】由图可知，灯泡L 与R 0、R 组成串联电路，电压表V 2测量L 两端的电压，电压表V 1测量灯泡L 与R 两端的总电压，当电流表的示数变大时，电压表V 2变大，电压表V 1变小，所以U 2-I 的图线为BQ ， U 1-I 图线应该为AQ ；ABC ．由图像乙知，Q 点U 1和U 2相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示数都是3V ，电路中的电流为2.0A ，所以03V 2.0R U +=电源…①当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A ，由图像知：电压表V 1的示数为4.5V ，电压表V 2的示数为1V ，所以04.5V 1.0=R U +电源…②由①②得：U 电源=6V ，R 0=1.5Ω，故A 错误； 此时滑动变阻器两端的电压为12= 4.5V-1V=3.5V U U U -=滑滑动变阻器的最大阻值为3.5V===3.5Ω1.0AU R I 滑滑大小 故C 错误；滑片在最右端时，U 1和U 2相等都是3V ，电路中的电流为2.0A ，已知R 0=1.5Ω，定值电阻R 0的功率为2200(2.0A) 1.5Ω=6W P I R ==⨯故B 正确；D ．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D 错误。
故选B 。
2．小灯泡L 的额定电压为3V ，它的I —U 图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P 移至B 端。
闭合开关S ，电压表示数为1.5V ，再将滑片P 向左移动直到电压表示数为3V ，已知电源电压恒定，滑动变阻器的铭牌标有上“10Ω 2A ”字样。
下列说法中正确的是（ ）A ．电源电压为4.5VB ．小灯泡的额定功率为0.45WC ．小灯泡正常发光时，滑动变阻器消耗的电功率为0.75WD ．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω 【来源】2019年辽宁省沈阳市皇姑区中考一模物理试题 【答案】ACD 【解析】 【详解】A ．当滑动变阻器的滑片P 移至B 端时，滑动变阻器的最大阻值接入电路，与灯泡串联，由图象甲可知，当电压表示数为L 1.5V U =，电路中的电流为0.3A I =，由欧姆定律UI R=可得，滑动变阻器两端的电压 0.3103滑滑A ΩV U IR ==⨯=根据串联电路电压的特点可得，电源电压为1.53 4.5L 滑V V V U U U =+=+=故A 正确；B ．由图甲可知，当灯泡两端的电压3额V U =时，电路中的电流0.5A I '=，由P UI =可得，灯泡的额定功率30.5 1.5额额V A W P U I '==⨯=故B 错误；C ．小灯泡正常发光时，滑动变阻器两端的电压为4.53 1.5滑额V V V U U U '=-=-= 由P UI =可得，滑动变阻器消耗的功率1.50.50.75滑滑V A W P U I '''==⨯= 故C 正确； D ．由UR I=可得，滑动变阻器接入电路的电阻 1.530.5滑滑V =ΩAU R I ''=='故D 正确。
故选ACD 。
3．如图所示，电源电压保持不变，R 2=50Ω，闭合S 1，断开S 2，R 1的电功率P 1=0.1W ，电压表示数为U 1．开关都闭合时，电压表示数为6U 1．用电阻R 3替换R 1、R 2中的某一个，闭合开关S 1，断开S 2，电压表示数为U 2，电路的总功率为P 2，U 2与U 1相比，变化了0.5V ．则下列结论正确的是（ ）A ．R 3可能是110ΩB ．R 3可能是5ΩC ．P 2可能是0.54WD ．P 2可能是0.65W【来源】四川省成都市2018年中考物理试题 【答案】AC 【解析】 【分析】 【详解】由电路图知道，开关都闭合时，电路中只有R 1，电压表测电源两端的电压；由电压表的示数知道，电源的电压U =6U 1；当闭合S 1，断开S 2 时，R 1与R 2 串联，电压表测R 1两端的电压；由于串联电路中总电压等于各分电压之和，所以，R 2两端的电压是：U R2 =U-U 1 =6U 1 -U 1 =5U 1，由于串联电路中各处的电流相等，所以，此时电路中的电流是：I=U 1/R 1=U R2/R 2，即U 1/R 1=5U 1/50Ω，故R 1 =10Ω；又因为R 1的电功率是P 1=0.1W ，所以，由P=I 2 R 知道，此时电路中的电流是：I =，根据串联电路的特点知道，电源的电压是：U=I （R 1 +R 2）=0.1A×（10Ω+50Ω）=6V ，所以U 1 =U /6=6V/6=1V ，当用电阻R 3替换R 1 后，闭合开关S 1 断开S 2 时，R 2与R 3 串联，电压表测R 3 两端的电压； （1）若U 2 与U 1 相比增加了0.5V ，则电压表的示数U 2 =1.5V ，R 2 两端的电压U R2′=U-U 2=6V-1.5V=4.5V，此时电路中的电流是：I1 =U R2′/R2=4.5V/50Ω=0.09A，则R3的阻值是：R3=U2/I1=1.5V0.09A≈16.7Ω，电路的总功率是：P2 =UI1 =6V×0.09A=0.54W；（2）若U2与U1相比减小了0.5V，则电压表的示数是U2 =0.5V，R2两端的电压U R2″=U-U2 =6V-0.5V=5.5V，此时电路中的电流是：I2 =U R2′/R2=5.5V/50Ω=0.11A，则R3的阻值是：R3=U2/I2=0.5V/0.11A≈4.5Ω，电路的总功率是：P2 =UI2 =6V×0.11A=0.66W，故C正确，D错误；当用电阻R3替换R2后，闭合开关S1断开S2时，R1与R3串联，电压表测R1两端的电压，（1）若U2与U1相比增加了0.5V，则电压表的示数是：U2 =1.5V，R3两端的电压是：U3=U-U2 =6V-1.5V=4.5V，此时电路中的电流是：I3 =U2/R1=1.5V/10Ω=0.15A，则R3的阻值是：R3 =U3/I3=4.5V/0.15A=30Ω，电路的总功率是：P2 =UI3 =6V×0.15A=0.9W；（2）若U2与U1相比减小了0.5V，则电压表的示数是：U2 =0.5V，R3两端的电压是：U3=U-U2 =6V-0.5V=5.5V，此时电路中的电流是：I4 =U2/R1=0.5V/10Ω=0.05A，则R3的阻值是：R3=U3/I4=5.5V/0.05A=110Ω，电路的总功率是：P2 =UI4 =6V×0.05A=0.3W，故AB错误，综上所述，只有AC正确，故选AC．【点睛】本题考查的是串联电路的特点和欧姆定律、电功率公式的应用，正确的讨论电阻R3替换R1、R2中的一个电阻后电压表可能的示数是解题关键，需要仔细分析找出各种情况中的联系，然后列式求解，属于难题．4．如图所示，电源电压恒为6V，小灯泡L标有“4V 1.6W”字样（阻值保持不变），R1=20Ω。
滑动变阻器R2标有“30Ω 1A”。
电流表的量程为0~0.6A，电压表的量程为0~3V。
下列说法正确的是（）A．闭合S2，断开S1、S3时，通过电阻R1电流为0.2AB．断开S2，闭合S1、S3时，滑动变阻器R2连入阻值范围5Ω~10ΩC．闭合开关S3，断开S1、S2时，电灯L消耗的功率范围为0.225W~0.9WD．闭合所有开关，滑动变阻器R2消耗的最大功率和最小功率之比为3：1【来源】2018年山东省威海市文登区中考一模物理试题【答案】ACD【解析】【分析】【详解】A．从图中可以看到，闭合S2，断开S1、S3时，灯泡和电阻R1串联接在电路中，灯泡的电阻大小是()22LL L 4V 10Ω1.6WU R P ===根据欧姆定律可知，通过电阻R 1电流大小是1L 16V0.2A 10Ω20ΩU I I R R ====++即通过电阻R 1电流是0.2A ，A 正确；B ．断开S 2，闭合S 1、S 3时，只有滑动变阻器R 2接入电路，电流表的量程为0~0.6A ，当电路的电流最大是0.6A ，滑动变阻器接入电路的阻值大小是2max 6V10Ω0.6AU R I === 这个阻值大小是滑动变阻器接入电路的最小阻值，所以滑动变阻器R 2连入阻值范围是10Ω~30Ω，B 错误；C ．闭合开关S 3，断开S 1、S 2时，灯泡和变阻器R 2串联接在电路中，根据2P I R =可知，当电路中的电流最小时，灯泡的电功率最小，这时电路中的总电阻最大，电路中的电流大小是min 6V0.15A 10Ω30ΩI ==+这个电流值大小没有超过电流表的量程，也没有超过滑动变阻器的最大电流限度 电压表的示数是L 0.15A 10Ω 1.5V U =⨯=这个电压值没有超过电压表的量程，这时灯泡的最小电功率是()22Lmin min L 0.15A 10Ω0.225W P I R ==⨯=当电路中的电流最大时，灯泡的电功率最大，这时电路中的总电阻最小，假如电流大小是0.6A ，那么电压表的示数是L 0.6A 10Ω6V U =⨯=这个电压的数值大过了电压表的量程，所以电流不能是0.6A ，假如电压表的示数达到最大3V ，这时电流最大，大小是max 3V0.3A 10ΩI == 这个电流值大小符合电路的安全要求，所以灯泡的最大电功率是()22Lmax max L 0.3A 10Ω0.9W P I R ==⨯=综上所述，电灯L 消耗的功率范围为0.225W~0.9W ，C 正确；D ．闭合所有开关，灯泡被短路，电阻R 1、R 2并联接在电路中，根据2U P R=可知，当R 2的电阻最小时，其电功率最大，流过它的电流最大，是0.6A ，其阻值大小是2min 6V10Ω0.6AR ==电功率大小是()222max2min6V3.6W10ΩUPR===当R2的电阻最大时，其电功率最小，流过它的电流最小，假如R2的电阻是30Ω，其电流大小是2min2max6V0.2A30ΩUIR===这个电流大小符合电路的安全要求，那么其电功率大小是()222min2max6V1.2W30ΩUPR===那么滑动变阻器R2消耗的最大功率和最小功率之比是2max2min: 3.6W:1.2W3:1P P==D正确。
2020-2021备战中考物理与电功率的综合计算问题有关的压轴题及答案解析

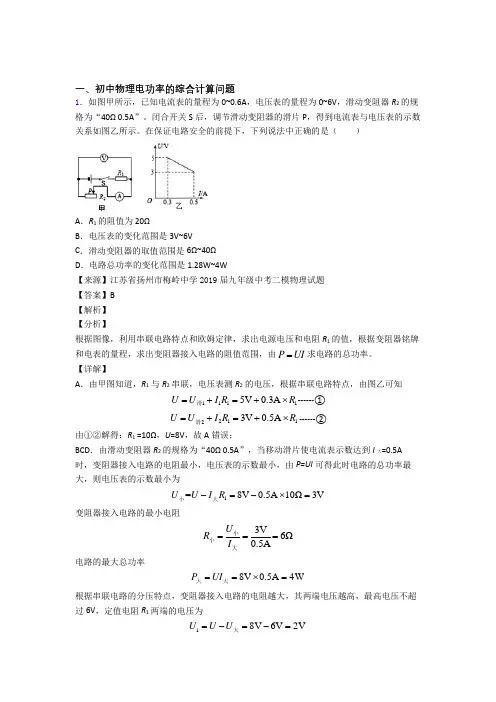

一、初中物理电功率的综合计算问题1．如图甲所示，已知电流表的量程为0~0.6A ，电压表的量程为0~6V ，滑动变阻器R 2的规格为“40Ω 0.5A ”。
闭合开关S 后，调节滑动变阻器的滑片P ，得到电流表与电压表的示数关系如图乙所示。
在保证电路安全的前提下，下列说法中正确的是（ ）A ．R 1的阻值为20ΩB ．电压表的变化范围是3V~6VC ．滑动变阻器的取值范围是6Ω~40ΩD ．电路总功率的变化范围是1.28W~4W【来源】江苏省扬州市梅岭中学2019届九年级中考二模物理试题 【答案】B 【解析】 【分析】根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R 1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由P UI =求电路的总功率。
【详解】A ．由甲图知道，R 1 与R 2 串联，电压表测R 2 的电压，根据串联电路特点，由图乙可知1111.3V A 50U U I R R =+=+⨯滑------① 2112.5V A 30U U I R R =+=+⨯滑------②由①②解得：R 1 =10Ω，U =8V ，故A 错误；BCD ．由滑动变阻器R 2的规格为“40Ω 0.5A ”，当移动滑片使电流表示数达到I 大=0.5A 时，变阻器接入电路的电阻最小，电压表的示数最小，由P=UI 可得此时电路的总功率最大，则电压表的示数最小为18V 0.5A 10Ω=3V U U I R --⨯==小大变阻器接入电路的最小电阻Ω3V0 6.5AR U I ===小小大 电路的最大总功率8V 0.5A 4W P UI ==⨯=大大根据串联电路的分压特点，变阻器接入电路的电阻越大，其两端电压越高，最高电压不超过6V ，定值电阻R 1两端的电压为18V 6V 2V U U U =-=-=大此时的总电流为1 12V0.2A 10ΩUIR===小滑动变阻器的最大电阻为6V30Ω0.2AURI===大大小电路的最小功率为221W()8V1.610Ω30ΩUPR R===++小大综上所述，电压表的变化范围是3V~6V；滑动变阻器的取值范围是6Ω~30Ω；电路总功率的变化范围是1.6W~4W，故B正确、CD错误。
2020-2021【物理】中考物理电功率的综合计算问题解答题压轴题提高专题练习附答案
一、初中物理电功率的综合计算问题1．定值电阻 R 1、R 2 和滑动变阻器R 3接入如图电路中，电源电压不变。
当开关S 1闭合，S 2断开，滑片P 位于a 点时，电压表V 1和V 2的示数之比U 1∶U 2＝2∶1.电流表的示数 I 1＝1A ；滑片 P 位于最右端时，电压表 V 1 和 V 2 的示数之比 U 1′∶U 2’＝2∶5.当开关 S 1 断开，S 2闭合，两个电压表V 1 和 V 2的示数之比U 1’’ ∶U 2’’＝3∶l 。
当通过开关的闭合与 断开及调节滑动变阻器的滑片，可使电路消耗的功率最小为4.5W ，则下列说法 正确的是（ ）A ．电源的电压为 10VB ．滑动变阻器的最大阻值是 20ΩC ．当开关 S 1 断开，S 2 闭合，R 1 消耗的电功率为 4WD ．当开关 S 1 闭合，S 2 断开，R 1 消耗的最大功率为 4.5W【来源】湖南长沙市广益实验中学2019-2020学年九年级3月月考物理试题 【答案】B 【解析】 【分析】根据串联电路中电压与电阻成正比，电路最小功率时，就是电压不变时电阻最大解答。
【详解】A ．由上图可知，闭合S 1断开S 2时R 2被短路，电路为R 1与滑动变阻器的串联电路，V 1测R 1的电压，V 2测滑动变阻器的电压，根据串联电路中电压与电阻成正比，由题意可得11221aU R U R == 推出R 1=2R a -----------(1)112325U R U R '==' 推出5R 1=2R 3------------(2)1a1A +U R R =源-----------(3) 当闭合S 2，断开S 1时，滑动变阻器被短路，为R 1与R 2的串联电路，V 1测R 1与R 2的总电压，V 2测R 2的电压，根据串联电路中电压与电阻成正比，由题意又可得1122231U R R U R ''+=='' 推出R 1=2R 2-------(4)电路最小功率时，就是电压不变时电阻最大则有21234.5W ++U R R R =源--------(5)联立(1) (2) (3) (4) (5)解之得12V U =源 ；18R =Ω ；24R =Ω ；320R =Ω ；a 4R =Ω故A 错误；B ．滑动变阻器的最大阻值是320R =Ω，故B 正确；C ．当开关 S 1 断开，S 2 闭合，滑动变阻器被短路，R １与R ２串联这时R １消耗功率2211212V ()()88W +8+4U P R R R =⨯=⨯Ω=ΩΩ源 不是4W ，故C 错误；D ．当开关 S 1 闭合，S 2 断开，R 2被短路，当滑动变阻器R 3=0时，R 1 消耗的功率最大为221(12V)8U P R '===Ω源18W不是4.5W 所以D 错误。
2020-2021中考物理(电功率的综合计算问题提高练习题)压轴题训练含答案解析
一、初中物理电功率的综合计算问题1．两个定值电阻，甲标有“10Ω 2A ”，乙标有“20Ω 0. 5A ”。
如将它们并联起来，电路中的最大总功率及将它们串联起来电路两端允许加的最大电压为（ ） A ．30W 30V B ．15W 10V C ．15W 15V D ．30W 60V 【来源】2020年黑龙江省哈尔滨市南岗区中考复习模拟试题（三) 【答案】C 【解析】 【分析】根据欧姆定律求出两电阻两端允许所加的最大电压，根据并联电路的电压特点可知，两电阻并联时，并联电路两端允许加的最大电压为较小的一个，再根据欧姆定律和并联电路电流的特点求出干路电流，利用P UI =求出电路中的最大总功率；已知两电阻允许通过的最大电流，根据串联电路的电流特点可知，两电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值，再根据串联电路电阻的特点和欧姆定律求出电路的最大电压。
【详解】 AD ．根据UI R=可得，两电阻两端允许所加的最大电压 2A 10Ω20V U I R ==⨯=甲甲甲，0.5A 20Ω10V U I R ==⨯=乙乙乙因并联电路中各支路两端的电压相等，则两只电阻并联时，电路中的最大电压10V U U ==乙通过乙电阻的电流110V 1A 10ΩU I R ===甲 则并联电路中的最大总功率1()10V (1A 0.5A)15W P UI U I I ==+=⨯+=乙故AD 错误；BC ．因串联电路中各处的电流相等，则两只电阻串联时，电路中的最大电流0.5A I I '==乙根据UI R=可得，串联电路两端允许加的最大电压 ()0.5A ()15V 10Ω20ΩI R U R I R '+'''==+=⨯=乙甲故B 错误、C 正确。
故选C 。
2．如图所示，电源电压保持不变，L 1上标有“1.2V ？W ”，L 2上标有“9V ？W ”。
闭合开关S 1后，当开关S 接“1”，滑片P 在最左端时，电压表示数为5.4V ， L 1此时的实际功率是额定功率14；当开关S接2时，P在中点，电压表示数为2V。
2020-2021中考物理(电功率的综合计算问题提高练习题)压轴题训练含答案

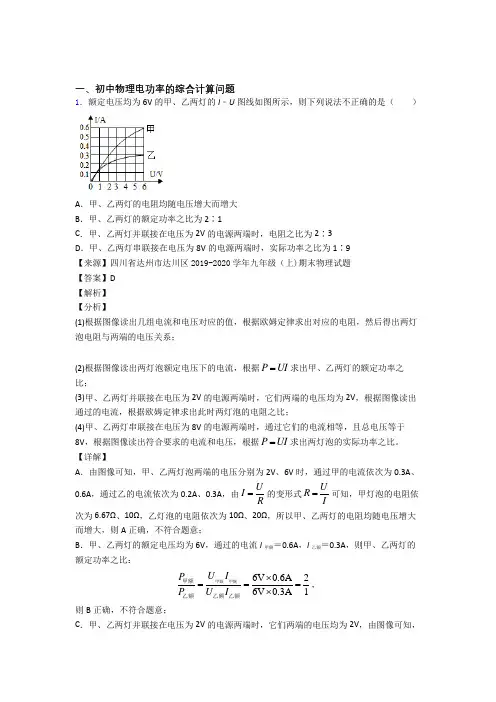

一、初中物理电功率的综合计算问题1．额定电压均为6V 的甲、乙两灯的I ﹣U 图线如图所示，则下列说法不正确的是（ ）A ．甲、乙两灯的电阻均随电压增大而增大B ．甲、乙两灯的额定功率之比为2∶1C ．甲、乙两灯并联接在电压为2V 的电源两端时，电阻之比为2∶3D ．甲、乙两灯串联接在电压为8V 的电源两端时，实际功率之比为1∶9 【来源】四川省达州市达川区2019-2020学年九年级（上)期末物理试题 【答案】D 【解析】 【分析】(1)根据图像读出几组电流和电压对应的值，根据欧姆定律求出对应的电阻，然后得出两灯泡电阻与两端的电压关系；(2)根据图像读出两灯泡额定电压下的电流，根据P UI =求出甲、乙两灯的额定功率之比；(3)甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，根据图像读出通过的电流，根据欧姆定律求出此时两灯泡的电阻之比；(4)甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，根据图像读出符合要求的电流和电压，根据P UI =求出两灯泡的实际功率之比。
【详解】A ．由图像可知，甲、乙两灯泡两端的电压分别为2V 、6V 时，通过甲的电流依次为0.3A 、0.6A ，通过乙的电流依次为0.2A 、0.3A ，由U I R =的变形式U R I=可知，甲灯泡的电阻依次为6.67Ω、10Ω，乙灯泡的电阻依次为10Ω、20Ω，所以甲、乙两灯的电阻均随电压增大而增大，则A 正确，不符合题意；B ．甲、乙两灯的额定电压均为6V ，通过的电流I 甲额＝0.6A ，I 乙额＝0.3A ，则甲、乙两灯的额定功率之比：6V 0.6A 26V 0.3A 1U I P P U I ⨯===⨯甲额甲额甲额乙额乙额乙额，则B 正确，不符合题意；C ．甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，由图像可知，通过的电流分别为I 甲＝0.3A ，I 乙＝0.2A ，此时两灯泡的电阻之比：0.2A 20.3A 3U RI I U R I I ====甲甲甲乙乙乙甲乙， 则C 正确，不符合题意；D ．甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，由图像可知，当电路中的电流0.3A I '＝、2V U '甲＝、6V U '乙＝时符合，则两灯泡的实际功率之比：2V 0.3A 16V 0.3A 3U I P P U I ''⨯===''⨯甲甲乙乙，则D 错误，符合题意； 故选D 。
2020-2021 备战中考物理(电功率的综合计算问题提高练习题)压轴题训练含详细答案

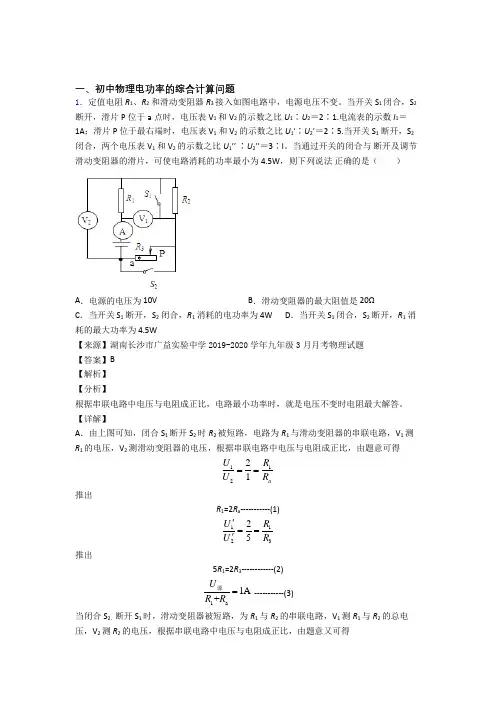

一、初中物理电功率的综合计算问题1．定值电阻 R 1、R 2 和滑动变阻器R 3接入如图电路中，电源电压不变。
当开关S 1闭合，S 2断开，滑片P 位于a 点时，电压表V 1和V 2的示数之比U 1∶U 2＝2∶1.电流表的示数 I 1＝1A ；滑片 P 位于最右端时，电压表 V 1 和 V 2 的示数之比 U 1′∶U 2’＝2∶5.当开关 S 1 断开，S 2闭合，两个电压表V 1 和 V 2的示数之比U 1’’ ∶U 2’’＝3∶l 。
当通过开关的闭合与 断开及调节滑动变阻器的滑片，可使电路消耗的功率最小为4.5W ，则下列说法 正确的是（ ）A ．电源的电压为 10VB ．滑动变阻器的最大阻值是 20ΩC ．当开关 S 1 断开，S 2 闭合，R 1 消耗的电功率为 4WD ．当开关 S 1 闭合，S 2 断开，R 1 消耗的最大功率为 4.5W【来源】湖南长沙市广益实验中学2019-2020学年九年级3月月考物理试题 【答案】B 【解析】 【分析】根据串联电路中电压与电阻成正比，电路最小功率时，就是电压不变时电阻最大解答。
【详解】A ．由上图可知，闭合S 1断开S 2时R 2被短路，电路为R 1与滑动变阻器的串联电路，V 1测R 1的电压，V 2测滑动变阻器的电压，根据串联电路中电压与电阻成正比，由题意可得11221aU R U R == 推出R 1=2R a -----------(1)112325U R U R '==' 推出5R 1=2R 3------------(2)1a1A +U R R =源-----------(3) 当闭合S 2，断开S 1时，滑动变阻器被短路，为R 1与R 2的串联电路，V 1测R 1与R 2的总电压，V 2测R 2的电压，根据串联电路中电压与电阻成正比，由题意又可得1122231U R R U R ''+=='' 推出R 1=2R 2-------(4)电路最小功率时，就是电压不变时电阻最大则有21234.5W ++U R R R =源--------(5)联立(1) (2) (3) (4) (5)解之得12V U =源 ；18R =Ω ；24R =Ω ；320R =Ω ；a 4R =Ω故A 错误；B ．滑动变阻器的最大阻值是320R =Ω，故B 正确；C ．当开关 S 1 断开，S 2 闭合，滑动变阻器被短路，R １与R ２串联这时R １消耗功率2211212V ()()88W +8+4U P R R R =⨯=⨯Ω=ΩΩ源 不是4W ，故C 错误；D ．当开关 S 1 闭合，S 2 断开，R 2被短路，当滑动变阻器R 3=0时，R 1 消耗的功率最大为221(12V)8U P R '===Ω源18W不是4.5W 所以D 错误。
2020-2021中考物理(电功率的综合计算问题提高练习题)压轴题训练附答案解析
一、初中物理电功率的综合计算问题1．将两个定值电阻串联接到电压为 U 的电源两端，R 1 消耗的功率为 P 1，R 2 消耗的功率为 3P 1．将这两个定值电阻并联接在电压为U 的电源两端时，下列说法中正确的是（ ） A ．R 1 与 R 2 的电阻之比为 3：1 B ．并联时通过 R 1 与 R 2 的电流之比为 1：1 C ．并联时 R 2 消耗的功率为163P 1 D ．并联时两电阻消耗的总功率为163P 1 【来源】湖南省长沙市广益实验中学2019-2020学年九年级（下)开学考试物理试题【答案】C 【解析】 【详解】A ．串联电流相等，由2=P I R 可知，两电阻功率之比等于电阻之比，即：111221133R P P R P P ===； 故A 错误；B ．并联电压相等，电阻与电流成反比，即：122131I R I R ==； 故B 错误；C ．在串联中时，R 1 消耗的功率：()2222111121211164U U U P I R R R R R R R ⎛⎫==== ⎪+⎝⎭； 所以有：211=16U P R ；并联时R 2消耗的功率：2221121116=16333U U P P P R R '==⨯=；故C 正确； D ．并联时总功率：2211111216464=1616333U U P P P P P R R +=+=⨯=总； 故D 错误。
2．定值电阻R 1、R 2和滑动变阻器R 3接入如图电路中，电源电压不变。
当开关S 1闭合，S 2断开，滑片P 位于a 点时，电压表V 1和V 2的示数之比1221U U =：：，电流表的示数I 1=1A ；滑片P 位于最右端时，电压表V 1和V 2的示数之比1225U U ''=：：。
当开关S 1断开，S 2闭合，两个电压表V 1和V 2的示数之比12''''31U U =：：，通过开关的闭合与断开及调节滑动变阻器的滑片，使电路消耗的功率最小为9W 。
2020-2021备战中考物理——电功率的综合计算问题的综合压轴题专题复习附答案
一、初中物理电功率的综合计算问题1．如图甲所示的电路中，电源电压U 保持不变，R 0为定值电阻。
闭合开关，电流表A 的示数为I ，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器R 的滑片从一端移动到另一端，U 1、U 2随I 变化的关系如图乙所示；则下列说法正确的是（ ）A ．电源电压为5.5 VB ．滑片在最右端时，定值电阻R 0的功率为6WC ．滑动变阻器的最大阻值为12.5 ΩD ．电灯的电阻随着电流的增大而减小【来源】2020年中考一轮模拟测试物理试题（一) 【答案】B 【解析】 【分析】 【详解】由图可知，灯泡L 与R 0、R 组成串联电路，电压表V 2测量L 两端的电压，电压表V 1测量灯泡L 与R 两端的总电压，当电流表的示数变大时，电压表V 2变大，电压表V 1变小，所以U 2-I 的图线为BQ ， U 1-I 图线应该为AQ ；ABC ．由图像乙知，Q 点U 1和U 2相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示数都是3V ，电路中的电流为2.0A ，所以03V 2.0R U +=电源…①当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A ，由图像知：电压表V 1的示数为4.5V ，电压表V 2的示数为1V ，所以04.5V 1.0=R U +电源…②由①②得：U 电源=6V ，R 0=1.5Ω，故A 错误； 此时滑动变阻器两端的电压为12= 4.5V-1V=3.5V U U U -=滑滑动变阻器的最大阻值为3.5V===3.5Ω1.0AU R I 滑滑大小 故C 错误；滑片在最右端时，U 1和U 2相等都是3V ，电路中的电流为2.0A ，已知R 0=1.5Ω，定值电阻R 0的功率为2200(2.0A) 1.5Ω=6W P I R ==⨯故B 正确；D ．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D 错误。
2020-2021备战中考物理——电功率的综合计算问题压轴题专题复习含答案
一、初中物理电功率的综合计算问题1．图所示电路中，电源两端电压为U ，且保持不变，R 1、R 2和R 3为三个定值电阻，已知R 1＝5Ω，当只闭合开关S 2时，电流表的示数为0.3A ，电路消耗的总功率为P ；当三个开关都闭合时，电流表的示数变化了1.95A ，电路消耗的总功率为P ′，当只断开开关S 1时，电流表的示数为0.45A ，电路消耗的总功率为P ′′，下列判断正确的是A ．U ＝6V ，R 2＝20ΩB ．U ＝9V ，R 3＝30ΩC ．R 3＝10Ω，P ∶P ′′＝3∶2D ．R 2＝20Ω，P ∶P ′＝2∶15【来源】2011-2012学年北京市西城区九年级第一学期期末考试物理卷 【答案】D 【解析】 【分析】 【详解】当只闭合开关S 2时，电阻2R 、3R 串联，则23UR R =0.3A ，P =0.3U当三个开关都闭合时，电阻1R 、2R 并联，则1U R +2U R =0.3A+1.95A ，P ′=2.25U 当只断开开关S 1时，电路中只有2R ，则2UR =0.45A ，P ′′=0.45U 解三式得U =9v ，R 2＝20Ω，R 3＝10Ω，P ∶P ′＝2∶15，P ∶P ′′＝2∶3所以D 正确。
故选D 。
2．把标有“6V 3W ”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V 的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变），下列说法正确的是（ ）A ．在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变小B ．电路的总功率最大值为10.8WC ．小灯泡的电功率最小值为0.75WD ．滑动变阻器允许调节的范围是24Ω~60Ω 【来源】天津市2018年中考物理模拟试题 【答案】ACD 【解析】 【分析】分析实物图可知：灯泡与滑动变阻器是串联关系；电流表测量串联电路的电流（所选量程为0~0.6A ），电压表测量滑动变阻器两端的电压（所选量程为0~15V ）。
2020-2021中考物理电功率的综合计算问题提高练习题压轴题训练含答案
一、初中物理电功率的综合计算问题1．如果加在某定值电阻两端的电压从8 V 升高到10 V,通过该电阻的电流变化了0.1 A,则该电阻的电功率变化了 A ．0.2 W B ．1.8 WC ．2.0 WD ．8.0 W【来源】2018届九年级人教版物理中考复习测试：第十八章 电功率【答案】B 【解析】 【详解】电阻两端的电压变化，电阻保持不变，当电阻两端的电压为8V 时，通过电阻的电流为118U V I R R ==----①，当电阻两端的电压为10V 时，通过电阻的电流为2210-V U I R R ==---②，由于电流的变化量210.1I I I A ∆=-=----③，由①②③解得R=20Ω，电阻电功率变化量：()()22222121108 1.82020V V U U P P P W R R ∆=-=-=-=ΩΩ． 故答案为1.8．2．如图，电路中电源电压恒为6V ，定值电阻R 2为10Ω，滑动变阻器R 1的规格为“20Ω 0.5A ”，电压表量程为0~3V ，电流表量程为0~0.6A 。
则：A ．电压表测量的是电阻R 2两端的电压B ．当变阻器R 1的滑片P 向右适度移动时，电压表的示数变小C ．为了保证电路中各元件安全工作，变阻器R 1接入电路的阻值范围是2~10ΩD ．当变阻器R 1接入电路中的阻值是5Ω时，通电30s 电阻R 2产生的热量是24J 【来源】重庆市永川区2019-2020学年九年级（上)期末考试物理试题 【答案】C 【解析】 【详解】A ．电压表测量的是电阻R 1左端的电压，故A 不符合题意；B ．当变阻器R 1的滑片P 向右适度移动时，电压表的示数变大，故B 不符合题意；C ．当电路中的电流为0.5A 时，滑动变阻器接入电路中的电阻最小，此时电路的总电阻为6V 120.5AU R I ===Ω变阻器R 1接入电路的阻值为min 212102R R R =-=Ω-Ω=Ω当电压表的示数为3V 时，滑动变阻器接入电路中的电阻最大，此时电路中的电流为212226V 3V0.3A 10U U U I I R R --=====Ω变阻器R 1接入电路的阻值为max max 3V100.3AU R I ===Ω 所以为了保证电路中各元件安全工作，变阻器R 1接入电路的阻值范围是2~10Ω，故C 符合题意；D ．当变阻器R 1接入电路中的阻值是5Ω时，电路的电流为126V 0.4A 510U U I R R R ====+Ω+Ω通电30s 电阻R 2产生的热量为()22220.4A 1030s 48JQ I R t ==⨯Ω⨯=故D 错误。
2020-2021备战中考物理——电功率的综合计算问题的综合压轴题专题复习附详细答案
一、初中物理电功率的综合计算问题1．如图甲所示电路，电源电压不变，R1 是定值电阻，R2 是滑动变阻器。
闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中（）A．定值电阻R1的阻值为10ΩB．电源电压为 9VC．定值电阻R1消耗的电功率变化了 4.05W D．滑动变阻器消耗的最大功率为 1.8W【来源】2020年重庆市育才中学中考模拟物理试题【答案】D【解析】【分析】【详解】由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。
AB．当R2接入电路中的电阻为零时，电路中的电流最大，此时电路为R1的简单电路，由图象可知，电路中的最大电流I最大=1.2A，由I=UR可得，电源的电压U=I最大R1=1.2A×R1 -------①当R2接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，由图象可知，电路中的最小电流I最小=0.3A，电压表的最大示数U2=4.5V，因串联电路中总电压等于各分电压之和，所以电源的电压U=I最小R1+U2=0.3A×R1+4.5V-------②因电源的电压不变，所以1.2A×R1=0.3A×R1+4.5V解得：R1=5Ω，则电源电压U=I大R1=1.2A×5Ω=6V故AB错误；C．由P=I2R可得定值电阻电功率的最小值P1最小=I最小2R1=（0.3A）2×5Ω=0.45W定值电阻电功率的最大值P1最大=I最大2R1=（1.2A）2×5Ω=7.2W所以定值电阻电功率的变化量ΔP1=P1最大-P1最小=7.2W-0.45W=6.75W故C 错误；D ．由图乙可知，滑动变阻器消耗的功率为P 2=I 2R =(12UR R +)2⨯R 2=()2225ΩU R ⨯+R 2=()22225ΩU R R +=()22225Ω20ΩU R R -+ 当R 2=5Ω时，P 2有最大值P 2max =220ΩU =()26V 20Ω=1.8W故D 正确。
