2020-2021年电与磁中考经典题型带答案
2020-2021年电与磁中考经典题型带答案一、电与磁选择题1．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线中就会产生电流，从而能给鞋垫上的电池充电。
下图中与充电鞋垫的工作原理相同的是（）A. B. C. D.【答案】 B【解析】【解答】充电鞋发电时，利用线圈在磁场中切割磁感线产生感应电流的原理，B 符合题意。
故答案为：B.【分析】当闭合电路的一部分导体切割磁感线时，导体中产生感应电流，这是电磁感应现象。
2．如图所示，电磁铁上方附近有一点A，小磁针置于电磁铁的右方附近。
闭合开关S，下列判断正确的是（）A. 电磁铁的左端为N极B. 电磁铁上方A点的磁场方向向右C. 小磁针静止后，其N极的指向向右D. 向左移动滑片P，电磁铁的磁性减弱【答案】 C【解析】【解答】A、由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向右端，则通电螺线管的右端为N极，A不符合题意；B、在磁体的外部，磁感线从N极指向S极，所以通电螺线管外A点的磁场方向向左，B 不符合题意；C、通电螺线管的右端是N极，根据异名磁极相互吸引可知，小磁针的S极应靠近螺线管的右端，则小磁计的S极向左转动，小磁针会逆时针旋转，故小磁针静止时，其N极的指向向右，C符合题意；D、向左移动滑片P，连入电路的电阻减小，电流增大，电磁铁的磁性增强，D不符合题意；故答案为：C。
【分析】电磁铁的特点：①磁性的有无可由电流的通断来控制；②磁性的强弱可由改变电流大小和线圈的匝数来调节；③磁极可由电流方向来改变.3．如图所示，在通电螺线管（导线中箭头表示电流方向）附近放置的小磁针（黑端为N 极），静止时其指向正确的是（）A. B. C. D.【答案】A【解析】【解答】解：A、根据安培定则可知，通电螺线管N极在右端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故A正确；B、根据安培定则可知，通电螺线管N极在上端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针上端为S极，下端为N极，故B错误；C、根据安培定则可知，通电螺线管N极在左端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故C错误；D、根据安培定则可知，通电螺线管N极在左端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故D错误．故选A．【分析】用右手螺旋定则判断出通电螺线管的磁极，再由磁极间的相互作用规律判断小磁针静止时的磁极指向．4．关于下列四幅图，说法正确的是（）A. 甲图：用吸管从瓶中吸饮料，是吸力将饮料吸入嘴中B. 乙图：电流一定时，电磁铁磁性强弱与线圈的匝数有关C. 丙图：铁轨铺在枕木上，是通过增大受力面积来增大压强D. 丁图：发电机的工作原理【答案】B【解析】【解答】解：A、因为吸管吸饮料时，是先把吸管内的空气吸走，使管内气压减小，这样在外界大气压的作用下，饮料就被压进吸管里；如果将吸管剪一个洞，内外气压相等，饮料就不会吸入口中，故A错误；B、电磁铁磁性的强弱与电流大小、线圈的匝数有关，电流一定时，匝数越多、电磁铁的磁性越强，故B正确；C、铁轨铺在枕木上，是在压力一定时，通过增大受力面积来减小压强；故C错误；D、丁图演示的是通电导体在磁场里受到力的作用，是电动机的原理，故D错误．故选B．【分析】（1）由于大气有压强，我们才能利用细管将饮料吸到嘴里；（2）电磁铁磁性的强弱与电流大小、线圈的匝数有关，电流越大、线圈匝数越多，电磁铁的磁性越强；（3）减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，通过减小压力来减小压强．（4）发电机的工作原理是电磁感应，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流．5．下列有关电和磁的说法正确的是（）A. 奥斯持发现了电流的磁效应B. 磁体周围的磁场既看不见也摸不着，所以是不存在的C. 电动机是根据电磁感应原理制成的D. 电磁铁磁性的强弱只与线圈中电流的大小有关【答案】A【解析】【解答】解：A、奥斯特发现了电流的磁效应，故A正确；B、磁体周围的磁场虽然看不见也摸不着，但的确存在，故B错误；C、电磁感应现象是发电机的制作原理，而电动机的制作原理是通电线圈在磁场中受力转动，故C错误；D、电磁铁的磁性强弱与电流的强弱和线圈的匝数有关，故D错误．故选A．【分析】（1）奥斯特发现了电流的磁效应；（2）磁场看不见、摸不着但的确存在；（3）电动机工作原理是通电线圈在磁场中受力转动；（4）电磁铁的磁性强弱与电流的强弱和线圈的匝数有关．6．手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。
如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。
下列选项中和受电线圈工作原理相同的是（）A. 扬声器B. 电磁继电器C. 动圈式话筒D. 电动机【答案】C【解析】【解答】A、扬声器是利用通电导体在磁场中受力运动的原理工作的，A不符合题意；B、电磁继电器利用的是电流的磁效应，B不符合题意；C、动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置，C符合题意；D、电动机利用通电导体在磁场中受力运动的原理工作的，D不符合题意。
故答案为：C。
【分析】根据题中解释，电磁感应无线充电利用了电磁感应发电的原理，动圈式话筒也利用了电磁感应原理工作.7．下列由学校生活联想到的物理知识中，错误的是（）A. 做操时排直队伍，利用了光沿直线传播原理B. 电风扇转动，利用了电磁感应原理C. 用力踢球，脚感到痛，是因为物体间力的作用是相互的D. 湿衣服放在通风处干得快，是通过加快表面上的空气流速来加快蒸发的【答案】B【解析】【解答】解：A、做操时排直队伍，利用了光沿直线传播原理，故A正确，不合题意；B、电风扇转动，利用了通电导线在磁场中受力转动的原理，故B错误，符合题意；C、用力踢球，脚感到痛，是因为物体间力的作用是相互的，故C正确，不合题意；D、湿衣服放在通风处干得快，是通过加快液面上的空气流速来加快蒸发的，故D正确，不合题意．故选B．【分析】（1）光在均匀介质中直线传播；（2）电动机是利用了通电导线在磁场中受力转动的原理；（3）物体间力的作用是相互的；（4）影响蒸发的因素有温度、液体表面积、液体表面上方的空气流动．8．如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（）A. 甲实验说明同名磁极相互吸引，异名磁极相互排斥B. 乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就产生电流C. 丙实验说明利用磁场可以产生电流D. 丁实验说明机械能可以转化为电能【答案】B【解析】【解答】解：A、两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，故A 不正确；B、导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线的运动时，灵敏电流计发生偏转，说明了电磁感线现象，故B正确；C、导线内通以电流后，放在其周围的小磁针会发生偏转，说明通电导线周围存在磁场，故C不正确；D、导体棒与电源相连，当通以电流时由于受磁场力的作用，导体棒会发生运动，故说明通电导体在磁场中受磁场力的作用，是电能转化为机械能，故D不正确．故选B．【分析】由实验的装置及实验现象可知实验的原理及意义．9．以下是对电与磁部分四幅图的分析，其中错误的是（）A. 如图装置闭合电路后磁针会偏转，说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验，说明通电导体周围存在磁场（即电流能产生磁场），A不符合题意。
B、如图装置，开关闭合后导体会在磁场中运动，说明通电导线在磁场中受到力的作用，B 不符合题意。
C、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，电流计的指针发生偏转，根据这个原理可制成发电机，C不符合题意。
D、动圈式话筒是根据电磁感应原理工作的，D错误，符合题意。
故答案为：D。
【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.10．如图所示，下列描述正确的是（）A. 甲图：利用灵敏电流计可以准确测量电流值B. 乙图：同名磁极相互吸引C. 丙图：比较两次实验得出压力的作用效果与受力面积的关系D. 丁图：用吸管像两乒乓球中间吹气，乒乓球靠拢【答案】D【解析】【解答】解：A、甲图灵敏电流计没有刻度值，利用灵敏电流计可以大致反映电流的大小，故A错误；B、图中是两个N极相互靠近，利用同名磁极相互排斥，故B错误；C、丙图压力和受力面积都不同，不能比较两次实验得出压力的作用效果与受力面积的关系，故C错误；D、用吸管像两乒乓球中间吹气，中间空气流速大，压强小，两边流速小，压强大，压着乒乓球向中间靠拢，故D正确．故选D．【分析】（1）利用灵敏电流计可以大致反映感应电流的大小；（2）同名磁极相互排斥；（3）压力的作用效果与压力大小和受力面积有关；（4）流速越大的地方，压强越小．11．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。
故答案为：C。
【分析】在磁体外部，磁感线的方向从N极指向S极.利用安培定则判断螺线管的磁极.12．如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是（）A. 通电螺线管的左端为N极B. 小磁针一直保持静止C. 小磁计的S极向右转动D. 通电螺线管外A点的磁场方向向左【答案】D【解析】【解答】解：A、由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向右端，则通电螺线管的右端为N极，故A错误；BC、通电螺线管的右端是N极，根据异名磁极相互吸引可知，小磁针的S极应靠近螺线管的右端，则小磁计的S极向左转动，小磁针会逆时针旋转，故小磁针不会静止，故BC错误；D、在磁体的外部，磁感线从N极指向S极，所以通电螺线管外A点的磁场方向向左，故D正确；故选D．【分析】（1）根据线圈的绕法和电流的方向，可以确定螺线管的NS极；（2）据磁感线的方向分析判断即可解决；（3）据磁体间的相互作用分析小磁针的运动方向．13．如图所示为科研人员研制的“发电鞋”，鞋的内部安装了磁铁和线圈，当人体带动磁铁运动时，磁铁产生的磁场通过线圈，从而产生感应电流。

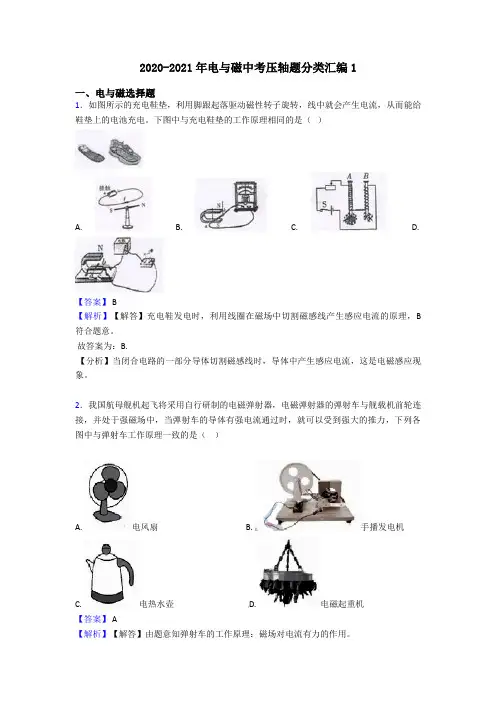

2020-2021年电与磁中考压轴题分类汇编1
2020-2021年电与磁中考压轴题分类汇编1一、电与磁选择题1．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线中就会产生电流，从而能给鞋垫上的电池充电。
下图中与充电鞋垫的工作原理相同的是（）A. B. C. D.【答案】 B【解析】【解答】充电鞋发电时，利用线圈在磁场中切割磁感线产生感应电流的原理，B 符合题意。
故答案为：B.【分析】当闭合电路的一部分导体切割磁感线时，导体中产生感应电流，这是电磁感应现象。
2．我国航母舰机起飞将采用自行研制的电磁弹射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，下列各图中与弹射车工作原理一致的是（）A. 电风扇B. 手播发电机C. 电热水壶D. 电磁起重机【答案】 A【解析】【解答】由题意知弹射车的工作原理：磁场对电流有力的作用。
A、电风扇的原理：磁场对电流有力的作用，A符合题意；B、手播发电机的原理：电磁感应现象，B不符合题意；C、电热水壶的原理：电流的热效应，C不符合题意；D、电磁起重机的原理：电流的磁效应D，不符合题意。
故答案为：A。
【分析】先判断弹射车的工作原理，再逐项分析各个选项中的工作原理进行分析判断。
3．在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图是小吴设计的自动控制电路图，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2（）A. 都是红灯B. 都是绿灯C. 分别是红灯、绿灯D. 分别是绿灯、红灯【答案】 D【解析】【解答】解：由题当车位已停车时，光控开关被遮光而闭合，由图可知，此时左侧控制电路连通，电磁继电器中的电磁铁产生磁性，吸下衔铁，L2灯泡电路被接通，所以L2为红灯；当车位未停车时，光控开关有光照而断开，电磁铁中无磁性，弹簧将衔铁拉起，L1电路接通而发光，所以L1为绿灯．故ABC错误，D正确．故选D【分析】根据光控开关的作用，分析左侧控制电路的通断，再分析两灯的工作状态即可解题．4．下列由学校生活联想到的物理知识中，错误的是（）A. 做操时排直队伍，利用了光沿直线传播原理B. 电风扇转动，利用了电磁感应原理C. 用力踢球，脚感到痛，是因为物体间力的作用是相互的D. 湿衣服放在通风处干得快，是通过加快表面上的空气流速来加快蒸发的【答案】B【解析】【解答】解：A、做操时排直队伍，利用了光沿直线传播原理，故A正确，不合题意；B、电风扇转动，利用了通电导线在磁场中受力转动的原理，故B错误，符合题意；C、用力踢球，脚感到痛，是因为物体间力的作用是相互的，故C正确，不合题意；D、湿衣服放在通风处干得快，是通过加快液面上的空气流速来加快蒸发的，故D正确，不合题意．故选B．【分析】（1）光在均匀介质中直线传播；（2）电动机是利用了通电导线在磁场中受力转动的原理；（3）物体间力的作用是相互的；（4）影响蒸发的因素有温度、液体表面积、液体表面上方的空气流动．5．关于电磁现象，下列说法正确的是（）A. 铜制品很容易被磁化B. 电磁继电器中的铁芯，可以用永磁体代替C. 发电机正常工作时，是将电能转化为机械能D. 直流电动机的转向器，由两个彼此绝缘的金属半圆环组成【答案】D【解析】【解答】解：A、铜制品不是磁性材料，不容易被磁化，而铁、钴、镍等制品很容易被磁化，故A错误；B、电磁继电器中的磁体，必须用铁芯，通过电流的通断控制磁性的有无，不能用永磁体，故B错误；C、发电机正常工作时，是将机械能转化为电能，故C错误；D、直流电动机的换向器是由两个彼此绝缘的金属半圆环组成的，故D正确．故选：D．【分析】（1）铁钴镍等磁性材料容易被磁化；（2）电磁铁是利用电流的磁效应制成的，电流的通断可以控制磁性的有无；电磁铁有电流有磁性，无电流时无磁性．铁芯需用软磁性材料制成，因为软磁性材料的磁性不能保留下来；（3）发电机是根据电磁感应现象工作的，工作过程中将机械能转化为电能；（4）换向器是由两个彼此绝缘的铜制半环组成的．6．下列实验中，能说明电动机工作原理的是（）A. B. C. D.【答案】B【解析】【解答】电动机利用磁场对电流的作用力工作。
中考物理真题选及参考答案：安全用电 电与磁
中考物理真题选及参考答案：安全用电电与磁1．(2020·江苏徐州)家庭电路中，当电流过大时会自动切断电路的是( )A．熔断器B．电能表C．进户线D．试电笔2．(2021·湖南益阳)下列关于生活用电的说法正确的是( ) A．我国家庭电路的正常电压是380 VB．电能表必须安装在总开关之后C．高大建筑物上的避雷针必须与大地相连D．有人触电时，保险丝会立即熔断，对人身起到保护作用3．(2021·辽宁大连)下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是( )4．(2022·原创)如图所示的四种情境中，说法错误的是( )A．甲、丙都会触电B．乙不会触电C．丁中站在干燥椅子上的人会触电，站在地面上的人不会触电D．丁中两人都会触电5．(2021·辽宁盘锦)下列有关家庭电路和安全用电的说法，正确的是( )A．电能表是测量电功率的仪表B．电路中发生短路时，空气开关跳闸，切断电路C．家庭电路起火时，应先用水扑灭，再断开电路D．洗衣机的三脚插头的长脚缺损后，仍继续使用6.(2021·四川眉山)如图所示是小军同学家庭电路的一部分。
他闭合开关时螺旋灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。
其原因可能是( )A．电风扇断路B．灯泡的灯丝断路C．电风扇的插头短路D．电风扇的电功率很小7.(2021·内蒙古通辽)如图是某家庭电路的一部分，下列说法正确的是( )A．电冰箱接入三孔插座后其外壳与零线相连B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路D．保险丝烧断后可用铜丝代替8．(2021·江苏徐州)家庭电路中，为保证用电器都能独立工作。
各个用电器都是一端接零线，另一端接______线，即这些用电器是______联的。

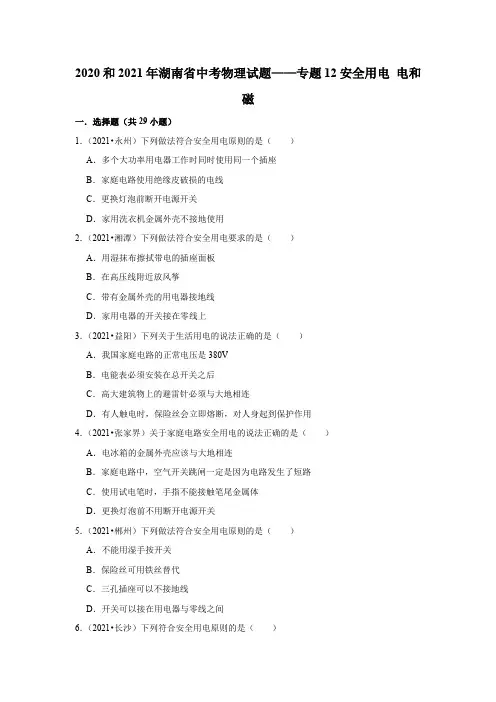

2020和2021年湖南省中考物理试题——专题12安全用电 电和磁(含答案)
2020和2021年湖南省中考物理试题——专题12安全用电电和磁一．选择题（共29小题）1．（2021•永州）下列做法符合安全用电原则的是（）A．多个大功率用电器工作时同时使用同一个插座B．家庭电路使用绝缘皮破损的电线C．更换灯泡前断开电源开关D．家用洗衣机金属外壳不接地使用2．（2021•湘潭）下列做法符合安全用电要求的是（）A．用湿抹布擦拭带电的插座面板B．在高压线附近放风筝C．带有金属外壳的用电器接地线D．家用电器的开关接在零线上3．（2021•益阳）下列关于生活用电的说法正确的是（）A．我国家庭电路的正常电压是380VB．电能表必须安装在总开关之后C．高大建筑物上的避雷针必须与大地相连D．有人触电时，保险丝会立即熔断，对人身起到保护作用4．（2021•张家界）关于家庭电路安全用电的说法正确的是（）A．电冰箱的金属外壳应该与大地相连B．家庭电路中，空气开关跳闸一定是因为电路发生了短路C．使用试电笔时，手指不能接触笔尾金属体D．更换灯泡前不用断开电源开关5．（2021•郴州）下列做法符合安全用电原则的是（）A．不能用湿手按开关B．保险丝可用铁丝替代C．三孔插座可以不接地线D．开关可以接在用电器与零线之间6．（2021•长沙）下列符合安全用电原则的是（）A．在高大建筑物的顶端安装避雷针可以防雷B．空气开关跳闸后，直接将其复位即可C．在输电线上晾衣服D．低于220V的电压对人体来说都是安全的7．（2021•岳阳）“珍爱生命，注意安全”是每个公民应有的安全意识。
以下做法符合安全常识的是（）A．汽车超速、超载行驶B．用湿布擦拭工作中的台灯C．发生触电事故，第一时间切断电源D．一个插座上同时使用多个大功率用电器8．（2021•衡阳）关于家庭电路及安全用电，下列说法正确的是（）A．我国家庭电路的电压是380VB．用电器起火，可以迅速用水将火扑灭C．为了防止触电，必须把用电器的开关接在火线上D．家庭电路中，同时工作的用电器越多，总电阻越大9．（2021•邵阳）触电事故的防范最重要的是要有安全用电的意识，遵守安全用电原则。

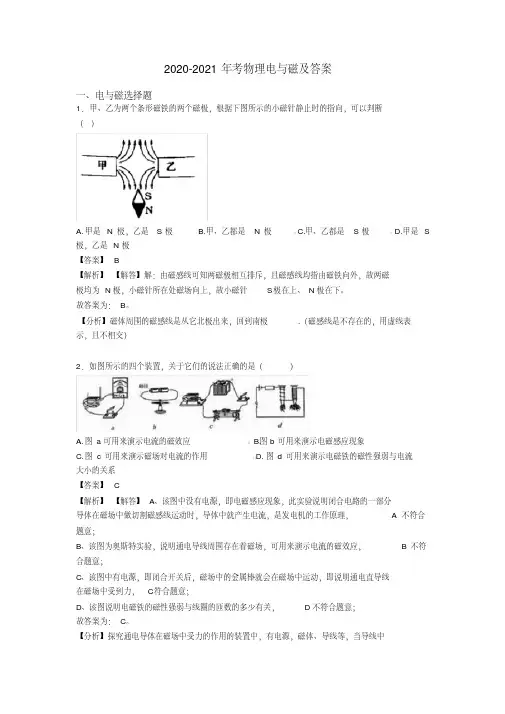

2020-2021年考物理电与磁及答案
2020-2021年考物理电与磁及答案一、电与磁选择题1．甲、乙为两个条形磁铁的两个磁极，根据下图所示的小磁针静止时的指向，可以判断（）A. 甲是N极，乙是S极B. 甲、乙都是N极C. 甲、乙都是S极D. 甲是S 极，乙是N极【答案】 B【解析】【解答】解：由磁感线可知两磁极相互排斥，且磁感线均指由磁铁向外，故两磁极均为N极，小磁针所在处磁场向上，故小磁针S极在上、N极在下。
故答案为：B。
【分析】磁体周围的磁感线是从它北极出来，回到南极.（磁感线是不存在的，用虚线表示，且不相交）2．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。
【分析】探究通电导体在磁场中受力的作用的装置中，有电源，磁体、导线等，当导线中电流相等时，可以探究电磁铁的磁性和线圈匝数的关系.3．导线a是闭合电路的一部分，a在磁场中按图中v的方向运动时，能产生感应电滋的是（）（a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面）A. AB. BC. CD. D 【答案】 D【解析】【解答】在电磁感应现象中，金属棒要切割磁感线需要两个条件：①金属棒与磁感线方向之间的夹角不能为0；②金属棒的运动方向与磁感线之间的夹角不能为0.A.导线a与磁感线的夹角为0，且运动方向与磁感线夹角为0，不能产生电流，故A不合题意；B.导线a与磁感线的夹角为0，但运动方向与磁感线夹角不为0，也不能产生电流，故B 不合题意；C.导线a与磁感线的夹角不为0，但运动方向与磁感线夹角为0，也不能产生电流，故C 不合题意；D.导线a与磁感线的夹角不为0，且运动方向与磁感线夹角不为0，能产生电流，故D符合题意。

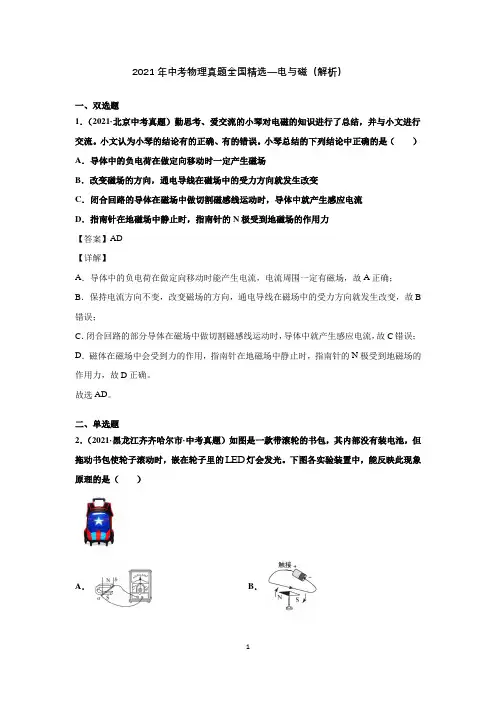

2021年中考物理真题全国精选—电与磁(解析)
2021年中考物理真题全国精选—电与磁（解析）一、双选题1．（2021·北京中考真题）勤思考、爱交流的小琴对电磁的知识进行了总结，并与小文进行交流。
小文认为小琴的结论有的正确、有的错误。
小琴总结的下列结论中正确的是（）A．导体中的负电荷在做定向移动时一定产生磁场B．改变磁场的方向，通电导线在磁场中的受力方向就发生改变C．闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流D．指南针在地磁场中静止时，指南针的N极受到地磁场的作用力【答案】AD【详解】A．导体中的负电荷在做定向移动时能产生电流，电流周围一定有磁场，故A正确；B．保持电流方向不变，改变磁场的方向，通电导线在磁场中的受力方向就发生改变，故B 错误；C．闭合回路的部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流，故C错误；D．磁体在磁场中会受到力的作用，指南针在地磁场中静止时，指南针的N极受到地磁场的作用力，故D正确。
故选AD。
二、单选题2．（2021·黑龙江齐齐哈尔市·中考真题）如图是一款带滚轮的书包，其内部没有装电池，但拖动书包使轮子滚动时，嵌在轮子里的LED灯会发光。
下图各实验装置中，能反映此现象原理的是（）A．B．C．D．【答案】A【详解】一款带滚轮的书包，其内部没有装电池，但拖动书包使轮子滚动时，嵌在轮子里的LED灯会发光，是机械能转化为电能。
A．图中电磁感应实验，闭合电路的部分导体切割磁感线产生感应电流，机械能转化为电能，故A符合题意；B．图中是奥斯特实验，证明电流周围存在磁场，故B不符合题意；C．图中实验探究磁极间的相互作用，故C不符合题意；D．图中实验说明通电导体在磁场中会受到磁力的作用，是电动机的原理，故D不符合题意。
故选A。
3．（2021·浙江杭州市·中考真题）如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上。
下列判断正确的是（）A．条形磁铁受到电磁铁对其向左的作用力B．条形磁铁受到桌面对其向左的摩擦力C．将滑动变阻器的滑片向右移动，条形磁铁受到的摩擦力不变D．若只改变电源的正负极，条形磁铁受到的摩擦力变大【答案】A【详解】A．由安培定则得，右手握住螺线管，四指指向电流的方向，大拇指指向电磁铁右端为N极，左侧为S极，同名磁极相互排斥，所以条形磁铁受到电磁铁对其向左的作用力，故A正确；B．条形磁铁处于静止状态，水平方向上受到平衡力的作用，水平向左的排斥力和桌面对条形磁铁的水平向右的摩擦力为一对平衡力，故B错误；C．将滑动变阻器的滑片向右移动，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中的电流变小，电磁铁的磁性变弱，排斥力变小，摩擦力和排斥力是一对平衡力，大小相等，所以摩擦力变小，故C错误；D．若只改变电源的正负极，电流的方向改变，大小不变，则电磁铁的磁性不变，条形磁体受到电磁铁的吸引力大小等于原来的排斥力大小，此时吸引力与摩擦力是一对平衡力，大小相等，则摩擦力不变，故D错误。

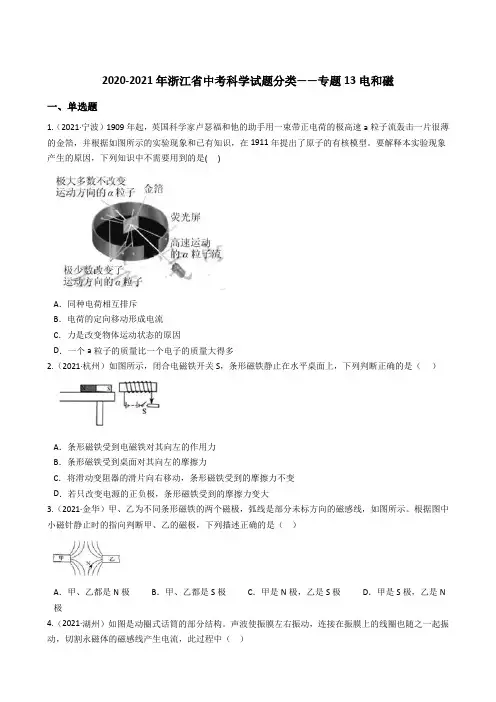

浙江省2020-2021年中考科学试题分类——专题13 电和磁(解析版)
2020-2021年浙江省中考科学试题分类——专题13电和磁一、单选题1.（2021·宁波）1909年起，英国科学家卢瑟福和他的助手用一束带正电荷的极高速a粒子流轰击一片很薄的金箔，并根据如图所示的实验现象和已有知识，在1911年提出了原子的有核模型。
要解释本实验现象产生的原因，下列知识中不需要用到的是( )A．同种电荷相互排斥B．电荷的定向移动形成电流C．力是改变物体运动状态的原因D．一个a粒子的质量比一个电子的质量大得多2.（2021·杭州）如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上，下列判断正确的是（）A．条形磁铁受到电磁铁对其向左的作用力B．条形磁铁受到桌面对其向左的摩擦力C．将滑动变阻器的滑片向右移动，条形磁铁受到的摩擦力不变D．若只改变电源的正负极，条形磁铁受到的摩擦力变大3.（2021·金华）甲、乙为不同条形磁铁的两个磁极，弧线是部分未标方向的磁感线，如图所示。
根据图中小磁针静止时的指向判断甲、乙的磁极，下列描述正确的是（）A．甲、乙都是N极 B．甲、乙都是S极 C．甲是N极，乙是S极 D．甲是S极，乙是N 极4.（2021·湖州）如图是动圈式话筒的部分结构。
声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程中（）A．利用了电磁感应原理 B．利用了通电导体在磁场中受力的原理C．利用了电流的磁效应 D．产生了直流电5.（2021·湖州）以下四幅家庭电路图中，连接正确的是（）A． B．C． D．6.（2021·湖州）2020年10月15日，《自然》杂志报道了一种可以在15℃下实现超导的新材料，向创造没有电阻的高效电力系统迈出了重要一步。
超导材料可以应用在（）A．电热毯 B．电动汽车动力系统 C．电热水壶 D．充电暖手宝7.（2021·丽水）丽水处州府城一角的磨盘特别受小孩青睐。
2020-2021年中考物理电与磁100及答案
2020-2021年中考物理电与磁100及答案一、电与磁选择题1．如图所示的环保型手电筒，筒内没有电池，使用时只要来回摇晃手电筒，使永磁体在线圈中来回运动，灯泡就能发光，下列几个实验与其原理相同的是（）A. B. C. D.【答案】C【解析】【解答】解：永磁体在线圈中来回运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光，所以手摇电筒的工作原理为电磁感应现象；A、图中为奥斯特实验，说明了通电导体周围存在磁场，与手摇电筒的工作原理无关，故A 错误．B、此图的装置是通电螺线管，是用来研究通电螺线管周围的磁场，与手摇电筒的工作原理无关，故B错误．C、图中闭合电路的部分导体在磁场中做切割磁感线运动，电路中产生了感应电流（可以从电流表指针发生偏转来体现），这是电磁感应现象，与手摇电筒的工作原理相符合，故C 正确．C、此图反映了通电导体在磁场中受到力的作用，与手摇电筒的工作原理无关，故D错误．故选C．【分析】（1）手摇电筒是利用电磁感应现象制成的，磁铁在线圈中来回运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光．（2）逐个分析下面四个选择项中各个设备的制成原理，将两者对应即可得到答案．2．如图所示四个实验中，能说明电动机工作原理的是（）A.B.C.D.【答案】 D【解析】【解答】解：电动机的工作原理是：通电导体在磁场中受到力的作用；A、该装置是奥斯特实验，表明通电导线周围有磁场，A不符合题意；B、该装置没有电源，是发电机原理图，其原理是电磁感应现象，B不符合题意；C、该装置是研究电磁铁磁性强弱的实验装置，是电流的磁效应，C不符合题意；D、该装置有电源，是电动机原理图，表明通电的导体在磁场中受力的作用，D符合题意。
故答案为：D。
【分析】磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.3．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．4．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。
2020-2021年电与磁中考压轴题分类汇编经典
2020-2021年电与磁中考压轴题分类汇编经典一、电与磁选择题1．如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：（）A. 当开关S接a点时，仪表指针向右偏转B. 当开关S接a点接滑片P向下移动时，仪表示数变小C. 保持滑片P的位置不变，开关S由a点换到b点，仪表示数变大D. 若将电源正负极对调，仪表指针偏转方向不变【答案】C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N极，根据同名磁极相互排斥可知，仪表指针向左偏转，故A错误；B、当开关S接a点接滑片P向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故B错误；C、保持滑片P的位置不变，开关S由a点换到b点，线圈匝数增加，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故C正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D 错误．故选C．【分析】（1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（4）通电导体在磁场受力的方向与电流的方向、磁场方向有关．2．下面所做探究活动与得出结论相匹配的是（）A. 活动：用铁屑探究磁体周围的磁场→结论：磁感线是真实存在的B. 活动：观察惯性现象→结论：一切物体都受到惯性力的作用C. 活动：马德堡半球实验→结论：大气压真实存在且很大D. 活动：探究带电体间的相互作用→结论：同种电荷相互吸引，异种电荷相互排斥【答案】C【解析】【解答】解：A、磁感线是理想化的物理模型，磁感线实际上并不存在，A不符合题意；B、惯性是物体的一种固有属性，它不是力，不能说受到惯性力的作用，B不符合题意；C、马德堡半球实验有力地证明了大气压的存在。
C符合题意；D、电荷间相互作用的规律是同种电荷相互排斥，异种电荷相互吸引；D不符合题意。
山东省2020-2021年中考物理试题精选分类及解析：电与磁
山东省2020-2021年中考物理试题精选分类及解析：电与磁一.选择题1．（2020•济南）物理学原理在生产、生活中有着广泛的应用，很多机器、设备都是根据物理学原理制成的。
利用如图所示实验的原理可以制成（）A．发电机B．电动机C．内燃机D．电磁铁【分析】通电导体在磁场中受力，受力方向与磁场方向和电流方向两个因素有关，根据这一原理人们制成的电动机。
【解答】解：该实验装置是研究通电导体在磁场中受力而运动，利用此原理制造了电动机，故B符合题意。
故选：B。
【点评】本题是一道关于电动机原理的习题，能够通过实验现象找出电动机的制作原理是本题的解题关键所在。
2．（2020•莱芜区）如图所示的实验装置可以用来研究（电源电压不变）（）A．影响通电导线受到的磁场力大小的因素B．影响通电导线受到的磁场力方向的因素C．导线在磁场中怎样运动才能产生感应电流D．影响通电导线周围产生的磁场强弱的因素【分析】通电导体在磁场中受到力的作用，磁场力的方向与电流方向、磁场方向有关；磁场力的大小与电流大小、磁场强弱有关。
【解答】解：由图可知，电路中有电源、磁体、开关、导体棒ab，闭合开关后，通电导体棒ab在磁场中会受到磁场力的作用而运动；实验中可以改变电流方向、磁场方向（调换电源正负极或磁极），可以探究影响通电导线受到的磁场力方向的因素，故B正确；根据实验器材可知，无法改变磁场强弱、电流大小，所以无法探究影响通电导线受到的磁场力大小的因素，故A错误；该实验与电磁感应现象无关；由于无法改变电流大小，也不能检测磁场的强弱，所以也不能探究影响通电导线周围产生的磁场强弱的因素，故CD错误；故选：B。
【点评】本题考查了通电导体在磁场中的受力情况，难度不大。
3．（2020•枣庄）如图所示的四个实验，能反映发电机基本原理的是（）A．B．C．D．【分析】发电机是利用电磁感应现象制成的，正确分析四个选项各是研究什么问题的，再做回答。
【解答】解：发电机的工作原理是电磁感应现象。
2020-2021年物理│中考物理电与磁(有难度)(word)
2020-2021年物理│中考物理电与磁(有难度)（word）一、电与磁选择题1．关于电磁现象，下列说法正确的是（）A. 铜制品很容易被磁化B. 电磁继电器中的铁芯，可以用永磁体代替C. 发电机正常工作时，是将电能转化为机械能D. 直流电动机的转向器，由两个彼此绝缘的金属半圆环组成【答案】D【解析】【解答】解：A、铜制品不是磁性材料，不容易被磁化，而铁、钴、镍等制品很容易被磁化，故A错误；B、电磁继电器中的磁体，必须用铁芯，通过电流的通断控制磁性的有无，不能用永磁体，故B错误；C、发电机正常工作时，是将机械能转化为电能，故C错误；D、直流电动机的换向器是由两个彼此绝缘的金属半圆环组成的，故D正确．故选：D．【分析】（1）铁钴镍等磁性材料容易被磁化；（2）电磁铁是利用电流的磁效应制成的，电流的通断可以控制磁性的有无；电磁铁有电流有磁性，无电流时无磁性．铁芯需用软磁性材料制成，因为软磁性材料的磁性不能保留下来；（3）发电机是根据电磁感应现象工作的，工作过程中将机械能转化为电能；（4）换向器是由两个彼此绝缘的铜制半环组成的．2．如图是水位自动报警器的原理示意图，下图四个实验能反映其自动报警原理的是（）A. B. C. D.【答案】 D【解析】【解答】解：当水位达到金属块A时，控制电路接通。
电路中有了电流，电磁铁有磁性，向下吸引衔铁，使动触点与绿灯所在电路的静触点分开，绿灯灭。
与红灯所在电路的静触点接通，导致了红灯所在的电路接通，红灯亮；由此可见：水位自动报警器的原理是通过电磁铁控制工作电路的。
A、条形磁铁的周围存在磁场，A不符合题意；B、是电动机的原理，B不符合题意；C、电磁感应现象，是发动机的原理，C不符合题意；D、是电磁铁的原理，能反映其自动报警原理，D符合题意。
故答案为：D。
【分析】结合电磁铁继电器工作原理和过程分析解答即可.3．图展示了我国古代劳动人民的智慧成果，对其中涉及的物理知识，说法错误的是（）A. 孔明灯在上升过程中，只受浮力B. 紫砂壶属于连通器C. 司南能够指南北是利用了磁体受地磁场的作用D. 正在发声的编钟在振动【答案】 A【解析】【解答】解：A、孔明灯在上升过程中，不但受到浮力而且受到重力的作用，A不符合题意；B、紫砂壶的壶嘴和壶身上端开口，底部相互连通，是利用连通器的原理，B符合题意；C、司南指示南北方向是因为受到了地磁场的作用，C符合题意；D、一切发声的物体都在振动，所以正在发声的编钟在振动，D符合题意。
