坐标导入cad
其实不用借住TXT文本转换，直接在EXCEL中 编入公式，也可实现Y,X 格式
2011-3-20 08:13 上传
下载附件(45.23 KB)
在C2单元格编入 =B2&","&A2 公式 ，然后复制公式到C3--C10 ， 这样就完成啦批量输入坐标点的准备工作， 打开CAD 复制C2--C10数据 在CAD中选择所用命令 在命令框中输入 粘贴的数据 就快速形成图形啊。 要注意的是，这些坐标点事先要按顺序编排好，要不画出的图形会出错！啰嗦了半天，其实操作起来很简便
问题是很多块图斑坐标就不好整了呀，会有一个连线在中间
那就得把不同图斑的坐标分开来哈
无论用什么方法展点，都存在将坐标分开的问题
其实我帖子中说的办法只是一个引子，也说得很啰嗦的
其实就是点一下画线命令（如画多段线），点完之后将光标移动到输入命令的地方，将复制的坐标数据（中间加逗号的格式）粘贴进来，最后回车，就可以实现功能展点了
2011-3-19 21:31 上传
下载次数: 15
2011-3-19 21:31 上传
下ቤተ መጻሕፍቲ ባይዱ次数: 7
帖子中在前面加上pline的命令就是画多段线
还有一种就是编辑脚本，脚本对于需要把点号也给显示出来的情况很有用（复制粘贴没办法实现标注功能
把EXCEL里面的坐标复制后在记事本里面编辑一下，然后在前面加个pline，最后加一个C，复制到CAD的命令窗口，回车就完成了（这个方法虽然原始，也很笨，不过很管用——有的时候用加载脚本还会出现问题，这个一般没得问题滴，就是点多了，可能时间比较久哈 ）操作方法步聚如下：
如何将GPS测量仪器内坐标点如何导入CAD图形中
如何将GPS测量仪器内坐标点如何导入
CAD图形中
将GPS测量仪器内已测量的坐标数据导出为TXT点-名
称格式。
然后将文本内容复制粘贴到新建表格中，进行智能分列操作。
选择分隔符合，逗号打钩，完成分列操作后，得到表格。
接着进行函数命名，例如输入="line "&B2&","&C2，即可
得到坐标连线。
拖拽表格属性，全选复制，打开CAD，输入
命令l，回车，粘贴复制的表格，即可得到坐标连线。
如果需
要增加名称+高程，可在表格内编辑函数公式，然后下拉表格，全选复制，打开CAD，直接粘贴，完成表格划线及名称标注。
如果需要进行点及名称高程的标注，不用连线，则重新编辑函数公式。
例如输入="point "&B2&","&C2&","&D2，注意，point后有空格。
然后回车，下拉表格，全选复制当前列（G 列），打开CAD，直接在命令处进行粘贴，即可得到点的图形。
在复制表格命名列（F列），直接进行粘贴即可。
如何将 Excel坐标(X ,Y , Z)导入CAD中,显示高程
如何将 Excel坐标(X ,Y , Z)导入CAD
中,显示高程
EXECL坐标（X ,Y , Z）导入CAD
本文教你将测量测到的坐标（X,Y,Z），导入到CAD呈现出我们需要看到的数据（高程、编号）。
效果如下图所示，不是本类的童鞋可以撤了。
首先第一步：在E2中输入{=“point”&B2&”,”&C2}，B2（CAD图的）X，C2为Y。
这里需要注意，有点测量坐标的X,Y表示和CAD的X,Y表示相反，请童鞋注意查验。
如下图中就是这种情况：
图上其实就是CAD中的画点指令。
然后进入第二步：在F2中输入{ =-textj bc “&B2+0.5&”,”&C2+0.5&” “&2& ”0”“&D2}，B2，C2为X,Y 坐标，0.5为标志偏移量，2为文字高度，为文字旋转角，D2为高程（你想表示什么都做这里展现）。
怕你看不清EXCEL完整命令=-TEXT空格J空格BC空格“&B2+0.5&”,”&C2+0.5&”空格“&2&空格”空格空格”空格“&D2下拉填充EXCEL单元格
然后进入第三步：导入CAD了；在EXCEL中选中E列，F列然后”CTRL+C”复制，
CAD输入框中“CTRL+V”粘贴，等待导入结束。
CTRL+V。
怎样把测量坐标导入cad
怎样把测量坐标导入CAD引言在CAD（计算机辅助设计）软件中，导入测量坐标是一项常见的工作。
这样做可以在设计过程中准确地定位和绘制物体。
本文将介绍如何将测量坐标导入CAD软件，帮助您有效地完成设计任务。
步骤一：准备测量数据在将测量坐标导入CAD之前，您需要准备好相关的测量数据。
这些数据可以从实地测量中获得，或者由其他测量仪器提供，例如全站仪。
请确保数据准确无误，并按照CAD软件支持的格式进行整理。
步骤二：打开CAD软件在开始导入测量坐标之前，先打开CAD软件。
各种CAD软件在界面和操作上可能有所不同，但基本的导入功能是相似的。
步骤三：选择导入选项在CAD软件的菜单栏中，查找并选择“导入”选项。
通常，您可以在“文件”或“编辑”菜单中找到该选项。
步骤四：选择文件在打开的“导入”窗口中，浏览您准备好的测量坐标文件。
CAD软件通常支持多种文件格式进行导入，如CSV（逗号分隔值）或TXT（文本）文件。
步骤五：设置导入参数在选择了要导入的测量坐标文件后，您可能需要设置一些导入参数，以确保坐标数据正确地导入到CAD软件中。
这些参数可能包括坐标系、单位和导入选项等。
具体设置取决于您所使用的CAD软件。
步骤六：导入测量坐标完成参数设置后，点击“导入”按钮开始导入测量坐标。
CAD软件将根据您提供的参数将数据导入到绘图界面中。
步骤七：验证导入结果一旦测量坐标导入到CAD软件中，您可以验证导入结果的准确性。
在CAD软件的绘图界面上查看导入的坐标点，与实际测量数据进行比对。
如果有偏差，您可以尝试调整导入参数或检查原始测量数据是否正确。
结论通过按照以上步骤，在CAD软件中导入测量坐标将变得简单和高效。
这样可以提高设计准确性，并节约您的时间。
记住，准确的测量数据是成功导入CAD软件的基础，因此在进行测量和导入前，请务必保证数据的可靠性和准确性。
希望这篇文档对您理解如何将测量坐标导入CAD软件有所帮助！。
坐标点怎么导入进CAD中
坐标点怎么导入进CAD中在CAD里面有时候需要用到外部坐标点数据，那么大家知道坐标点怎么导入进CAD中吗?下面是店铺整理的坐标点怎么导入进CAD中的方法，希望能给大家解答。
坐标点导入进CAD中的方法1.利用EXCEL输入点坐标首先，在Excel中输入坐标值(注意要输入绝对坐标)。
我们将X坐标值放入A列，Y坐标值放入到B列，再将A列和B列合并成C列，由于CAD中二维坐标点之间是用逗号隔开的，所以我们在C2单元格中输入：=A2&”，“&B2，C2中就出现了一对坐标值。
我们用鼠标拖动的方法将C2的公式进行复制，就可以得到一组坐标值。
如下图所示：其次，选出所需画线的点的坐标值，如上例中C列数据，按Ctrl+C将其复制到剪贴板上。
打开CAD，在命令行输入画线的命令，例如L(直线)、PL(多段线)、SPL(样条线)，回车提示定位的第一点时，将复制的坐标用Ctrl+V粘贴到命令行，即可快速完成这些点的绘制。
然后根据命令行提示选择封闭或单击鼠标右键完成曲线的绘制。
2.保存CAD脚本文件，EXCEL将点坐标保存成txt格式打开Excel文件-文件-另存为-保存类型-选择“文本文件(制表符分隔)”-保存-即TXT文本格式。
将文件后缀名改为“*.lsp”3.用记事本编辑一个小的lisp程序打开记事本，将EXCL表格的内容选中拷贝并粘贴到记事本中，拷贝完成后需要用替换的方法再次进行编辑，编辑好的lisp语言如下图：特别注意，lisp语言中的全部文字和符号均要用英文半角输入，command与“point”之间只能有一个空格，“point”与“a，b”之间也只能有一个空格，其它地方不能有空格。
将记事本文件保存，关闭文件并将其后缀名改为.lsp。
3.改变CAD 中点样式在“格式”里边选“点样式”，改变点形状这种方式等分完后由于点对象位于线上，看不见，要想看到这些点，需要在菜单中选择：点样式，设置一个可以看得到的样式，如下图所示：注意：点大小有两种设置形式，一种是相对于屏幕大小的百分比，一种是绝对尺寸，使用哪种形式、多大，取决于你是否希望打印这些点，点显示后效果如下图所示：4.CAD加载脚本绘图在“工具”里边选“加载应用程序”，运行脚本“*.lsp”将坐标批量输入到CAD中打开CAD，在“工具”菜单中找到“加载引用程序”，加载这个文件，奇迹发生了，所有点自动画好了。

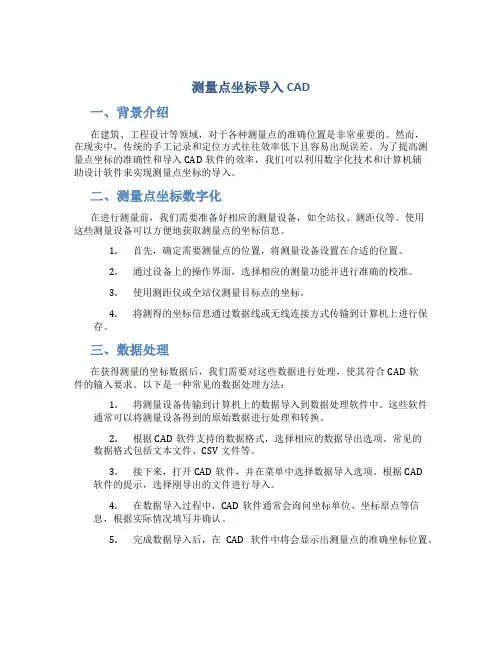

测量点坐标导入CAD
测量点坐标导入CAD一、背景介绍在建筑、工程设计等领域，对于各种测量点的准确位置是非常重要的。
然而，在现实中，传统的手工记录和定位方式往往效率低下且容易出现误差。
为了提高测量点坐标的准确性和导入CAD软件的效率，我们可以利用数字化技术和计算机辅助设计软件来实现测量点坐标的导入。
二、测量点坐标数字化在进行测量前，我们需要准备好相应的测量设备，如全站仪、测距仪等。
使用这些测量设备可以方便地获取测量点的坐标信息。
1.首先，确定需要测量点的位置，将测量设备设置在合适的位置。
2.通过设备上的操作界面，选择相应的测量功能并进行准确的校准。
3.使用测距仪或全站仪测量目标点的坐标。
4.将测得的坐标信息通过数据线或无线连接方式传输到计算机上进行保存。
三、数据处理在获得测量的坐标数据后，我们需要对这些数据进行处理，使其符合CAD软件的输入要求。
以下是一种常见的数据处理方法：1.将测量设备传输到计算机上的数据导入到数据处理软件中。
这些软件通常可以将测量设备得到的原始数据进行处理和转换。
2.根据CAD软件支持的数据格式，选择相应的数据导出选项。
常见的数据格式包括文本文件、CSV文件等。
3.接下来，打开CAD软件，并在菜单中选择数据导入选项。
根据CAD软件的提示，选择刚导出的文件进行导入。
4.在数据导入过程中，CAD软件通常会询问坐标单位、坐标原点等信息，根据实际情况填写并确认。
5.完成数据导入后，在CAD软件中将会显示出测量点的准确坐标位置。
四、CAD设计与分析在成功导入测量点的坐标后，我们可以在CAD软件中进行进一步的设计和分析。
1.利用CAD软件的绘图工具，可以根据测量点的坐标绘制出精确的图形。
这些图形可以用于建筑、机械等领域的设计和分析。
2.在CAD软件中，可以对测量点进行标注，添加文字说明或绘制符号等。
这些标注可以提供更详细的信息，方便后续的操作和参考。
3.利用CAD软件的测量工具，可以对测量点之间的距离、角度等进行精确的测量和计算。
坐标点及点名称批量导入CAD
坐标点及点名称批量导入CAD
1、先将EXCEL中坐标，按照如图所示的填好：
D2表格填写公式为：="point "&B2&","&C2E2表格填写公式为：=="text "&B2+10&","&C2+10& " 10 0 "&A2其中，point后面需要加空格，text后面需要加空格，10前后都需要加空格，0后面需要加空格。
空格的意思执行该命令，不能少否则会出错，10为文字高度可以调整，0为文字旋转角度；（B2+10，C2+10）相对于原来坐标点的位置。
2、将D列文字复制到文本，如图所示：
精品
3、修改文本文件的后缀即文件格式，改为scr格式。
4、在CAD工具里面运行脚本文件，即SCR文件。
5、同样的方法可以对E列进行操作，生成点的名称。
如有侵权请联系告知删除，感谢你们的配合！
精品。
怎样将excel坐标导入cad
怎样将Excel坐标导入CAD1. 简介在CAD（计算机辅助设计）软件中，可以通过导入Excel表格的坐标数据，快速创建几何图形或者在现有图形中定位对象的位置。
这种方法可以节省绘图时间，提高准确性并减少错误。
本文将介绍如何将Excel坐标数据导入CAD软件。
2. 准备工作在进行坐标导入之前，需要准备以下工作：•安装CAD软件：确保已在计算机上安装了合适的CAD软件，如AutoCAD、Solidworks等。
•准备坐标数据：将需要导入CAD软件的坐标数据整理为Excel表格格式。
每个点的坐标应该包括X、Y、Z三个坐标轴的数值。
3. 导入坐标数据3.1 打开CAD软件首先，打开已安装的CAD软件。
在软件的主界面上，选择打开一个新的绘图文件或者打开一个现有的绘图文件。
3.2 准备导入在CAD软件的绘图界面中，确认你希望将坐标数据导入的位置。
可以在原有图形的基础上导入，或者创建一个新的绘图文件。
3.3 导入Excel表格选择CAD软件界面的“插入”或者“导入”选项，从下拉菜单中找到并选择“导入Excel表格”或者类似的选项。
3.4 选择Excel文件接下来，通过浏览文件的方式选择要导入的Excel表格文件。
找到并选择所需的Excel文件，然后点击“打开”按钮。
3.5 确认坐标系在导入Excel表格的界面中，通常会出现一个选项来确认坐标系。
确保选择了正确的坐标系，以便正确地转换Excel表格中的坐标数据。
3.6 映射字段在导入Excel表格的界面中，会显示Excel表格的字段和CAD软件的字段。
确保正确地映射每个字段，以确保坐标数据被正确导入。
例如，将Excel表格的X字段映射到CAD软件的X字段，将Y字段映射到CAD软件的Y字段，依此类推。
如果导入的Excel表格包含了更多的字段，如颜色、线型等，可以根据需要将其映射到CAD软件相应的字段。
3.7 导入坐标数据完成字段映射后，点击“导入”或类似的按钮开始导入坐标数据。
坐标点号导入CAD
512111.424 512105.676 512099.928 512095.617 512090.587 512108.296 512106.859 512101.111 512095.363 512091.052 512086.022
_point , -text j ml 0.07,-0.5 0.6 0 _point 522608.7733,3549556.8495 -text j ml 522608.8433,3549556.3495 0.6 0 CPI061 _point 518893.2354,3548456.475 -text j ml 518893.3054,3548455.975 0.6 0 CPI062 _point 514850.703,3547032.3394 -text j ml 514850.773,3547031.8394 0.6 0 CPI063 _point 510869.0471,3545997.0529 -text j ml 510869.1171,3545996.5529 0.6 0 CPI064 _point 506992.4626,3545901.611 -text j ml 506992.5326,3545901.111 0.6 0 CPI065 _point 503653.7007,3545471.3946 -text j ml 503653.7707,3545470.8946 0.6 0 CPI066B _point 498911.5647,3544348.1183 -text j ml 498911.6347,3544347.6183 0.6 0 CPI067B _point 495132.762,3546697.9152 -text j ml 495132.832,3546697.4152 0.6 0 CPI068B _point 490851.1921,3546741.9661 -text j ml 490851.2621,3546741.4661 0.6 0 CPI069B _point 486659.0252,3547015.7457 -text j ml 486659.0952,3547015.2457 0.6 0 CPI070B _point 482410.204,3546934.3793 -text j ml 482410.274,3546933.8793 0.6 0 CPI071B _point 479822.0124,3544501.9794 -text j ml 479822.0824,3544501.4794 0.6 0 CPI072B _point 477369.0272,3541183.1327 -text j ml 477369.0972,3541182.6327 0.6 0 CPI073B _point 474191.8185,3538965.8551 -text j ml 474191.8885,3538965.3551 0.6 0 CPI074B _point 470167.1149,3538765.1117 -text j ml 470167.1849,3538764.6117 0.6 0 CPI075B _point 468141.2736,3539459.9625 -text j ml 468141.3436,3539459.4625 0.6 0 CPI076B _point 468301.8114,3540133.3523 -text j ml 468301.8814,3540132.8523 0.6 0 CPI077B _point 465779.0646,3539399.7635 -text j ml 465779.1346,3539399.2635 0.6 0 CPI078B _point 466060.905,3538672.8386 -text j ml 466060.975,3538672.3386 0.6 0 CPI079B _point 512104.492273532,3230752.47763982 -text j ml 512104.562273532,3230751.97763982 0.6 0 B10 _point 512100.1811892,3230760.37792791 -text j ml 512100.2511892,3230759.87792791 0.6 0 B11 _point 512095.151590813,3230769.59493068 -text j ml 512095.221590813,3230769.09493068 0.6 0 B12 _point 512112.860915632,3230726.28592683 -text j ml 512112.930915632,3230725.78592683 0.6 0 B13
CAD导入和导出坐标步骤详细说明
CAD导入和导出坐标步骤详细说明导入和导出坐标是CAD软件中常用的功能之一，它们可以使用户方便地将坐标数据从一个文件导入到CAD软件中，或者将CAD中的坐标数据导出到其他文件中使用。
下面将详细说明CAD中的导入和导出坐标的步骤。
1.导入坐标步骤一：打开CAD软件，并选择想要导入坐标的文件。
大多数CAD软件支持的导入格式包括文本文件（如TXT、CSV格式）、Excel文件（如XLS、XLSX格式）以及其他CAD软件的文件格式（如DXF、DWG格式）。
步骤二：选择菜单中的“文件”或“导入”选项，并选择“导入坐标”选项。
不同CAD软件可能会有不同的菜单名称和选项名称，但一般都会提供导入坐标的功能。
步骤三：在弹出的对话框中，选择合适的导入选项和设置。
这些选项和设置可能包括导入文件的格式和类型、坐标系的选择、坐标字段的匹配等。
根据导入文件的实际情况，进行相应的设置。
步骤四：点击“导入”按钮或确认按钮，开始导入坐标。
CAD软件会根据设置的参数，读取导入文件中的坐标数据，并将其加载到CAD软件中。
导入坐标的速度和结果会因导入文件的大小和复杂度而有所不同。
2.导出坐标步骤二：选择菜单中的“文件”或“导出”选项，并选择“导出坐标”选项。
与导入坐标类似，不同CAD软件可能会有不同的菜单名称和选项名称，但一般都会提供导出坐标的功能。
步骤三：在弹出的对话框中，选择合适的导出选项和设置。
这些选项和设置可能包括导出文件的格式和类型、坐标系的选择、坐标字段的匹配等。
根据导出文件的实际需求，进行相应的设置。
步骤四：点击“导出”按钮或确认按钮，开始导出坐标。
CAD软件会根据设置的参数，将所选文件中的坐标数据导出到指定的文件中。
导出的速度和结果会因导出文件的大小和复杂度而有所不同。
步骤五：完成坐标导出后，可以在导出文件中查看导出的坐标数据。
根据导出文件的格式和类型，可以使用相应的软件或工具打开和处理导出的坐标数据。
导出的坐标数据可以用于其他CAD软件或其他应用程序中使用。
【推荐】dat坐标数据导入cad-范文模板 (3页)
水经注万能地图下载器 南方CASS
方法/步骤
1.首先下载需要生成等高线的地方的高程数据（图1）。
图1
2.将下载的高程数据生成80坐标南方CASS的DAT文件（图2）。
图2
3.打开南方CASS，点击“绘图处理”→“展高程点”（图3），确认地图的比例尺，这里选择1:5000（图4），选择上用下载器生成的DAT文件（图5），“注记高程点的距离”设置为500（图6），展好后效果如图7。
3. 打开（open）刚才的基础图.dwg；打开工具栏-图层2，将图元中多余的以图层形式关闭；如图：
4.(来自:WwW. : dat坐标数据导入cad )将精简后的图形制作成块（wb），（为什么要制作成块，在此不多说，有本事你不制作成块试试）如图：
5.选中块-ctrl+c，
6.打开带坐标的总平图-ctrl+v，将刚才的块黏贴进来。PS：你是不是看不到任何反应，其实图已经黏贴进来了，如图：
图8
图9
篇二：如何将测量数据导入CAD中
操作步骤
1.用Excel将手簿中的DAT格式文件打开，注意分列：
2.修改数据：每一行的格式应为：texty坐标 ， x坐标2.5 0高程。如下图所示：
注意，x yh 三列数据均应保留3位小数。
3.将文件另存为后缀为:prn格式的文件。将另存的文件打开，由于此文件的空格过多，还需要再进行修改：
篇三：CAD坐标 批量取点 导入全站仪
全站仪&坐标
本教程将展示如何制作坐标，提取坐标，处理坐标，设置全站仪，传输到全站仪以及其他注意事项、心得。我将以基础承台坐标放样做演示：
Ps：但凡坐标取点，当慎之又慎，一错则全错。
Step1：准备工作
