工程垂直运输机械设备选择方案
7-垂直运输设备的选用和布置
第七章垂直运输设备的选用和布置一、垂直运输设备的选择结构施工阶段我们拟投入4台塔吊，装修、机电施工阶段我们拟投入6台施工井架。
二、塔吊施工方案1、塔吊的选型结构施工阶段设置4台塔吊：1# ST60/15 臂长60米2# ST60/15 臂长60米3# ST60/15 臂长60米4# ST60/15 臂长60米塔吊的平面定位如下图所示：结构施工阶段塔吊布置2、塔吊设置原则1）覆盖建筑物以及现场物料堆放场地和载物车辆装卸货物场所2）满足工期和垂直运输任务的需要3）满足塔吊安装条件和塔基开挖条件4）满足塔吊拆除条件5）距建筑物外皮间距不小于4米3、塔吊起重性能表ST60/15起重性能表半径倍率最大吊重及位置15 25 30 40 45 50 55 6060Ⅱ吊重5T20.2M 5 4.43 3.57 2.53 2.18 1.91 1.68 1.50Ⅳ吊重10T11.75M 7.41 3.83 2.93 1.88 1.54 1.26 1.04 0.854、塔吊安装准备1）塔吊及其附属配件的准备；2）具有上岗证的安装人员；3）塔吊专用电箱。
为了满足塔吊正常工作，塔吊必须配用专用电箱，根据塔吊的定位对塔机电箱合理布置，塔吊专用电箱距塔吊中心不得大于5米；4）平整场地，便于塔吊部件的摆放和汽车吊的入场选位；5）准备标号为C35以上的混凝土和钢筋；2-7-316）对塔吊基础块区域进行地质分析，如须加固须报方案经监理批准备案；7）对架空输电线或通讯线架设防护设置。
5、塔吊安装塔吊的安装我们采用55吨汽车吊进行安装。
塔吊安装过渡节。
注意塔机的顶升方向。
安装标准节。
安装顶升套架，包括走道平台、扁担梁、油缸。
安装回转装置.先在地面上安装好引进大梁,然后吊装。
吊装回转装置吊装平衡臂安装平衡臂，汽车吊整体吊装。
安装司机室、塔顶。
吊装塔顶连接塔机用电线路，并缓慢回转平衡臂。
整体安装起重臂按规范安装平衡重。
调试验收，合格后投入使用。
土方、苗木垂直运输及吊运方案
土方、苗木垂直运输及吊运方案一、工程概况。
咱们这个项目啊，有土方要运，还有苗木要吊运呢。
土方量不算小，苗木的种类也挺多，大小不一。
所以得好好规划一下这个垂直运输和吊运的事儿，不然就乱套啦。
二、土方垂直运输方案。
# （一）运输设备选择。
1. 小型工程（土方量较少时）对于那些土方量不是特别大的小角落，咱们可以用手推车。
这手推车就像咱们工地的小毛驴，虽然不起眼，但是灵活得很。
找几个壮劳力，推着就走。
从挖土方的地方推到垂直运输的地方，像走迷宫一样，不过要规划好路线，可别到处乱撞。
2. 中型工程（土方量中等）这时候就得请出卷扬机啦。
卷扬机就像是一个大力士，在垂直运输的井口守着。
咱们把土方装进吊桶里，然后让卷扬机把吊桶拉上来。
不过在装吊桶的时候，可不能太贪心，装得太满容易洒出来，就像吃饭吃太满会吐一样。
3. 大型工程（土方量很大）那就得动用塔式起重机了。
塔式起重机就像一个大巨人，站在那里威风凛凛。
用塔吊吊运土方的话，效率那是杠杠的。
但是操作塔吊可得小心，得找经验丰富的师傅，就像找个老司机开车一样，稳稳当当的。
# （二）运输通道设置。
1. 井口防护。
不管是卷扬机还是塔吊吊运土方，井口周围得做好防护。
就像给井口围上一圈篱笆，防止人不小心掉进去。
这个篱笆要用坚固的材料，比如钢管之类的，高度也要合适，至少得一米五吧，不然人一抬腿就迈进去了。
2. 通道清理。
从挖土的地方到井口的运输通道要保持畅通无阻。
要是通道上到处是石头块、工具啥的，就像路上有很多绊脚石，手推车或者拉土的车根本走不动。
所以要安排专人定期清理通道，就像家里打扫卫生一样，要干干净净的。
三、苗木垂直运输及吊运方案。
# （一）苗木分类与吊运准备。
这些小苗木就像小娃娃一样，比较脆弱。
吊运的时候，可以用软质的吊装带，就像给小娃娃系个柔软的安全带。
把苗木轻轻地捆扎好，然后用小型的吊运设备，比如电动葫芦之类的，慢慢把它们吊起来。
在吊运之前，要给苗木浇透水，就像让小娃娃吃饱饭一样，这样它们在吊运过程中才不容易受伤。
垂直运输施工方案
垂直运输施工方案 - 百度文库一、垂直运输施工机械选择构思根据JG88－92《龙门架及井架物料提升机安全技术规范》规定：物料提升机是指额定起重在2000kg以下，以地面卷扬机为动力，指以卷扬机为牵引动力，由底架、立柱及天梁组成架体，吊笼沿导轨升降运动，垂直输送物料的起重设备。
二、提升的结构与技术要求物料提升机由架体，提升与传动机构，吊蓝、稳定机构、安全保护装置和电气控制系统组成。
物料提升机结构的设计和计算应符合GBJ17《钢结构设计规范》、GB/T13752《塔式起重机设计规范》和JGJ88《龙门架及井架物料提升机安全技术规范》等标准的有关要求。
本工程采购正规厂家生产有质量保证的物料提升机。
（一）架体：架体的主要构件有底架、立柱、导轨、天梁。
（二）提升与传动机构1、卷扬机是物料提升机主要的提升机构。
因为本工程在30m以下用的是低架提升机，因此选用摩擦式卷扬机。
卷扬机卷筒应符合下列要求：卷扬机卷筒边缘外周至最外层钢丝绳的距离应不小于钢丝绳直径的2倍，且应有防止钢丝绳滑脱的保险装置，卷筒与钢丝绳直径的比值应不小于30。
2、滑轮与钢丝绳：装在天梁上的滑轮称天轮，装在架体底部的滑轮称地轮，钢丝绳经过天轮、地轮及吊蓝上的滑轮穿绕后，一端固走在天梁的销轴上，另一端与卷扬机卷筒锚固。
滑轮按钢丝绳的直径选用。
3、导靴：是安装在吊蓝上沿导轨运行的装置，可防止吊蓝运行中偏移或摆动，保证吊蓝垂直上下运行。
4、吊蓝：装载物料沿提升机导轨作上下运行的部件。
吊蓝的两侧设置高度不小于1m的安全挡板或挡网。
三、提升机的稳定物料提升机的稳定性能主要取决于提升机的基础、附墙架、缆风绳及地锚。
1、基础应符合以下规定：（1）土层压实后承载力应不小于80kpa，（2）浇筑C20砼厚度不小于300mm；（3）基础表面应平整水平度偏差不大于10mm；（4）基础应有排水措施。
距基础边缘5m范围内开挖沟槽或有较大振动的施工时，必须有保证架体稳定的措施。
装饰工程水平垂直运输方案
装饰工程水平垂直运输方案一、概述装饰工程水平垂直运输是指在建筑物内部进行装饰工程时，通过一定的设备和技术手段，将装饰材料和工具从一层运输到另一层，以满足装饰施工需要的过程。
水平垂直运输对于大型建筑装饰项目来说，是为了提高施工效率、降低施工成本、确保施工质量和安全的重要手段。
本文将从装饰工程水平垂直运输的相关设备、操作流程和安全管理等方面进行介绍，以期为装饰施工工作者提供参考。
二、水平垂直运输设备1. 施工升降机施工升降机是装饰工程中常用的水平垂直运输设备之一，主要用于装饰材料、工具和人员的运输。
根据需要，升降机可以选择单笼或双笼，大大提高了装饰施工的效率和安全性。
2. 施工升降台施工升降台是一种用于水平垂直运输的机械设备，主要由平台、导轨、悬吊系统等部分组成。
它可以根据需要进行上下、左右移动，适用于大型建筑物内部的装饰工程。
3. 施工电梯施工电梯是一种特殊的升降设备，可以进行水平和垂直运输，适用于建筑工地的材料、设备和人员运输。
根据需要，可以选择单笼或双笼，提高了装饰工程的运输效率和安全性。
4. 物料输送带物料输送带是一种常用的水平垂直运输设备，可以将装饰材料从一处输送至另一处，适用于大型建筑装饰项目的材料输送。
5. 其他设备除了上述设备外，还可以根据具体需求选择其他水平垂直运输设备，如楼梯货梯、旋转升降台等，以满足不同项目的需求。
三、操作流程1. 施工前准备在进行装饰工程水平垂直运输前，需要进行充分的施工前准备工作，包括确定施工升降设备的选择和布局、制定运输计划、安排人员、准备相关工具和材料等。
2. 安全检查在进行水平垂直运输前，需要对相关设备进行安全检查，确保设备的正常运行和使用安全。
3. 输送操作根据运输计划，将装饰材料、工具和人员安全地输送到指定位置，确保施工进度和质量。
4. 安全防护在进行水平垂直运输时，需要加强安全防护，采取有效的安全措施，确保施工人员和设备的安全。
5. 施工结束在完成水平垂直运输后，需要对设备进行清理和维护保养工作，为下一次施工做好准备。
吊车垂直运输专项施工方案
吊车垂直运输专项施工方案一、工程概况与特点本工程位于[具体地址]，主要涉及高层建筑的垂直运输任务。
工程特点包括：高层建筑结构复杂，对运输精度要求高；施工现场空间有限，需合理规划运输路线；以及施工期间可能出现的多变天气条件，需制定相应的应对措施。
二、吊车选择与配置根据工程需求，选择[具体型号]的吊车作为本工程的主要垂直运输工具。
吊车配置包括：主吊车、辅助吊车及其配套设备，如钢丝绳、吊钩等。
所有设备需经过严格检查，确保性能良好，符合安全标准。
三、运输路线规划根据现场实际情况，规划吊车运输路线，确保运输过程安全、高效。
运输路线需避开人员密集区域和关键施工节点，以减少对施工现场的影响。
同时，设置专门的观察员，实时监控运输过程，确保路线畅通无阻。
四、安全保障措施为保障施工安全，采取以下措施：一是定期对吊车及其配套设备进行检查和维护，确保设备性能良好；二是对操作人员进行专业培训，提高操作技能和安全意识；三是设置安全警示标志，提醒现场人员注意安全；四是制定严格的安全管理制度，确保各项安全措施得到有效执行。
五、应急预案针对可能出现的紧急情况，制定以下应急预案：一是吊车故障应急预案，确保在吊车出现故障时能够迅速更换或修复；二是天气突变应急预案，如遇到大风、大雾等恶劣天气条件时，及时暂停运输作业，确保人员和设备安全；三是突发事件应急预案，如遇到人员伤亡等突发事件时，立即启动救援程序，最大程度地减少损失。
六、质量控制要点为确保运输过程的质量，需重点关注以下要点：一是严格控制运输过程中的振动和冲击力，避免对建筑材料造成损坏；二是确保运输速度稳定，避免过快或过慢导致的不稳定因素；三是定期对运输过程进行记录和检查，确保所有环节符合质量要求。
七、进度与人员安排根据工程总体进度要求，制定详细的吊车垂直运输进度计划。
合理安排操作人员的工作时间，确保运输任务能够按时完成。
同时，设置专门的进度监控人员，实时监控运输进度，确保工程按计划顺利进行。

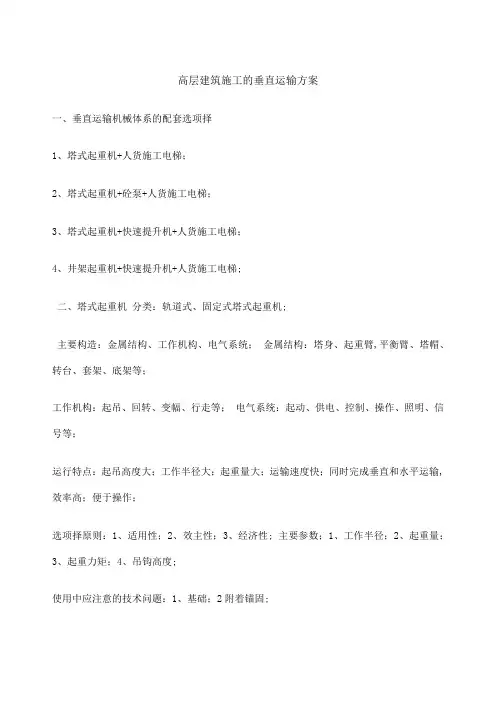

高层建筑施工的垂直运输方案
高层建筑施工的垂直运输方案一、垂直运输机械体系的配套选项择1、塔式起重机+人货施工电梯；2、塔式起重机+砼泵+人货施工电梯；3、塔式起重机+快速提升机+人货施工电梯；4、井架起重机+快速提升机+人货施工电梯;二、塔式起重机分类：轨道式、固定式塔式起重机;主要构造：金属结构、工作机构、电气系统；金属结构：塔身、起重臂,平衡臂、塔帽、转台、套架、底架等；工作机构：起吊、回转、变幅、行走等；电气系统：起动、供电、控制、操作、照明、信号等；运行特点：起吊高度大；工作半径大；起重量大；运输速度快；同时完成垂直和水平运输,效率高；便于操作；选项择原则：1、适用性；2、效主性；3、经济性; 主要参数；1、工作半径；2、起重量；3、起重力矩；4、吊钩高度;使用中应注意的技术问题：1、基础；2附着锚固;高层建筑施工1、施工特点：1规模大：投资大；投入人数多,工种配备量大；物资品种及数量需求大2工期长：规模庞大,施工期间遇到各种风险因素经济、自然、社会风除;3施工技术工艺复杂：功能齐全,结构复杂,工艺技术要求高;四新广泛应用;4施工技术质量要求：基础、主体结构施工质量应严格控制,出了问题委难处理;5施工安全事故频率较大：高空作业多,工序错复杂,场地窄小,引发事故;6施工的一体化水平高：劳动力,工种数量多,工种配合复杂,工种配合复杂,参与建设各方关系密切,施工管理及协调控制复杂; 由上所述,由于高层建筑施工有着自身的显着特点,探索高层建筑施工新技术是促进现代建筑施工技术发展的重要方向,也是现代建筑施工技术进步的根本任务之一;2、高层建筑施工阶段的划分：划分：施工准备阶段、主体工程结构施工阶段、设备安装、室内外装饰工程阶段、竣工验收阶段、保修阶段;1、施工准备阶段：建设场地准备、施工组织设计施工规划实施细则、施工组织准备施工原材料,劳动力,机械设备等施工资源准备等;2、主体结构工程施工阶段：建筑物整体的定位放线,或建筑物局部定位放线,基础工程施工,主体结构工程施工,围护工程施工,屋面防水工程施工;3、设备安装工程与装饰工程施工阶段：一般应配合土建工程进行,或者在土建工程进行中开展部分设备工程的辅助工作或在土建工程安装及辅助设备安装同时进行,或者在土建功立业工程完成后进行主要设备安装工程;高层建筑设备安装包括水、电、气、管网和线路设略备安装及辅助设备安装；电梯设备安装等;部分装饰工程也可以配合土建工程施工同时进行,缩短施工总工期;4、高层建筑竣工验收及保修阶段：竣工验收可分为两步进行：其一是在高层建筑施工过程中,对已完工的贫项工程,分部工程或单位工程进行中间验收;如基础工程,模板工程,钢筋工程等应在施工过程中进行必要的检查验收；其二是整个高层建筑施工全部竣工后,开展总检查验收;3、高层建筑施工的主要技术工作内容1、施工准备阶段的技术工作①、学习设计图纸进行图纸会审及技术交底；②、配合施工组织设计,制定施工技术方案,施工工艺方案,技术组织措施,质量与安全控制措施,以及对原材料,半成品,配构件,机械设备进场后使用前的各种检查、试验、认定等方面的技术工作;③、正式开前的技术及组织措施检查;是否具各工程开工条件;2主体结构工程施工阶段的技术工作内容：①、测量与计量技术工作类：定位放线,高程式与坐标控制测量,建筑物沉降测量等; 混合料的配料计量：砼、砂浆配合比的计量,材料试验计量；原材料、半成品、配构件质量检验计量；分项、分部、单位工程质量检验检测计量;计量工作包括：对计量设备、单位、计量程序及方法等都应严格遵守有关操作规程的技术要求;②、工艺技术工作类：包括：工艺选项择、工艺流程、工艺方法、工艺设备、质量与安全要求; 要求：科学、经济、可靠、合理;能实现施工技术管理的最终目标; 内容；基础工程施工工艺深基础、桩基础、筏片基础、箱形基础等; 钢筋加工工艺冷拉、预应力、连接技术等；砼制作、运输、浇注、振捣、养护工艺：高强砼、防水砼、特种砼等; 模板工艺：大模板、升板法、滑模等; 吊装运输工艺：根据工程特点、施工环境、单位技术和装备潜力等③、技术工作管理类：日常技术工作：技术交底、技术检查、技术组织等；技术文书工作：施工日志、工程检查验收记录、签证、试验检验证书及单据、设计变更通知、工程事故记录及处理文件等④、技术措施类：在施工中,存在诸多不确定性和风险性的因素,往往会对事先制定的施工技术方案产生各种影响和干扰,进而出现某些急待解决的新问题,否则将会影响到原有技术方案的顺利实施;因此,施工技术员应根据施工中出现的新问题,新情况,必须制定相关的技术措施,如：工艺措施、质量措施、安全措施、以确保施工正常进行; 现浇框架结构施工高层建筑现浇框架结构施工可分为全现浇和框架结构—剪力墙结构施工;两者施工方案基本相同;1模板组合钢模板组配设计该模板工程是关键工程;由于结构复杂,模板用量大,装柝模板耗用的时间较长,在主体结构施工中,宜采用大模板工程施工工艺；对于梁、柱、楼梯等宜采用组合模板工艺;模板组合组配设计至关重要；重点解决以下基本问题：①、根据工程特点和现场实际情况,决定采用现场组拼模板安装或预拼整块模板安装,并考虑相应的支撑系统的方案;配板方案合理与否,对支模工效,工程质量及施工效益均有重大影响; ②、根据施工图所示梁、柱、板楼梯、墙体等几何尺寸,进行模板组配设计的计算,绘制组配大样图;在组配设计中,应力求简单,规格及数量少,镶拼木模块少等; ③、对支撑系统及夹箍组配的计算,应力求牢固和装拆方便; ④、在模板组配中,应考虑预留孔洞,预埋件及管线架设和固定方法; ⑤、对模板组合,组配设计,应与施工流水段,流水层划分相一致,并按流水作业部署,统计出不同规格的钢模板,连配件,支撑及工具数量表,以备使用方便; ⑥、模板按设计组配的数量,规格进场,并分类堆放;2组合钢模板的构造组合钢模板由平面模板,阴角及阳角模板,连接角模板,U 型卡,L型插销,钩头螺栓,坚固螺栓,扣件和拉杆等配件组成；其支撑系统有柱、梁、墙、板支撑用的钢水平,垂直背杠、柱箍、梁卡尖、圈梁卡具、钢顶撑、斜撑、水平撑,支撑桁架和钢管脚手架等;3组合模板的拼装1、柱模板拼装柱的钢板拼装以竖向拼装为好,错缝排板;若柱长不符合整块模板的模板数时,宜用木模镶站调整;柱模安装时,应考虑下列问题：①、支撑柱模时,要使柱模下端与事先做好的定位台筋靠紧并找平,确保柱轴线位置,柱高和垂直度准确;②、柱模高度超过3m以上,支模时要留有余地清扫孔及浇灌口,且在柱模根部应先浇与砼同等级的水泥砂浆厚50～100㎜,以防止漏浆烂根;③、当框架柱梁分两次浇筑砼时,柱砼浇筑后拆模板时,最上一块柱模板不拆并箍紧,以便于工作与梁模板拼接紧密; ④、校正柱模垂直度后四侧支撑架应牢固;2梁模板拼装首先将底、侧模板拼装整块,并用塔吊安装就位；也可在现场先拼装底模板,后装侧模板;在梁与柱,板连接处配板时应考虑用阳角、阴角、连接角模板,以利形成整体;梁模支撑宜采用托梁架;大于4000㎜跨度的梁应起拱,拱高1/400;3、楼屋面板模板拼装现浇楼屋面板时,若采用组合钢模板,宜先从四周边缘用角模板将梁、柱模板连接好,再拼装楼屋面板中的平板部位,并按拼装组合设计图展开选项用平面模板安装,不足部分用木模板填补;楼屋面板的模板支撑方法甚多,可以采用桁架支撑系统,钢管脚手架支撑系统,工具式支撑系统等; 现浇楼屋面板除采用组合钢模板支模支模方法方案外,还可以采用台模工艺,大模板工艺等;4钢筋加工高层建筑框架结构中,一般采用大直径的受力钢筋;钢筋连接不宜采用搭接,不宜采用搭接绑扎和电弧焊接等接头方法;现多采用电渣压力焊,气压焊等焊接新工艺;5、砼浇筑高层建筑现浇框架结构砼用量大,钢筋密,铁件多,管线及预埋,预留件多,施工复杂;砼浇筑要与各工种密切配合,浇筑工艺质量要求与普通钢盘砼工程娄似。
垂直运输措施及施工方案
垂直运输措施及施工方案垂直运输是本工程的重点难点之一。
由于本标段从L1至L3层施工，施工过程中的人、机、材三大工程要素都需通过垂直运输至施工现场，因此垂直运输实施的好坏，直接影响到工程进展的好坏。
下面将对劳动力、机械设备和材料的垂直运输方案进行详细分析。
1、劳动力垂直运输方案预计本工程高峰期劳动力人数达到140余人，如何安排这些人在最短时间内上楼又成为一个难题。
为此，我们将按照垂直运输设备运载量，与各单位协调，编排出一个合理的上下班用梯时间段，各单位错开上下班时间，各自定好上下班用梯时间。
同时，我们计划采用租公交车接送劳动力上下班的方法，拟定每辆公交车载人数为50人，计划安排每辆公交车载人至施工现场的间隔为15分钟，缓解总等梯人数。
50人自行分成若干组，每梯由固定组员进入，避免哄抢情况发生。
同时，安全员全程在等梯口进行监查工作，避免各类意外事件发生，有序有效地进行。
2、机械设备垂直运输方案考虑本工程特性，我们计划精装修工程中使用的机械设备均为中小型机械设备，方便通过垂直升降机能直接搬运至施工楼面内。
在预备足量的设备情况之外，我们还额外预备10%~20%的预备设备，防止因设备损坏无法及时更换产生的尴尬情况出现。
通过和总包方沟通，在指定的时间段统一运至楼层指定的临时库房中。
如出现必要大型机械设备，搬运困难的，我们计划在工地周边租用临时场地进行使用。
施工过程中产生的机械耗材或小型机械，将由工人手提直接顺带至施工楼层中。
3、材料的垂直运输方案材料的垂直运输是工程的重点，体量大，搬运困难，且供应不能中断，尤其是施工中后期饰面材料开始进场以后，搬运过程更需谨慎。
为此，我们将从以下节点中准备：计划安排、主要负责人、运输照明、运输道路、运输设备、劳动力安排。
在工程进场前，我们将与总包及各分包单位一起协调，编排一个总夜间垂直运输设备使用计划表，拟定好大致的时间段进行材料搬运。
每周再按各分包单位的实际需求量来合理调配时间段。
建筑垂直机械运输方案
建筑垂直机械运输方案建筑垂直机械运输是一种利用机械设备来进行建筑材料和人员运输的方法。
这种方式已经成为现代建筑业的一部分，广泛应用于高层建筑、桥梁和其他大型工程。
在本文中，将详细介绍建筑垂直机械运输的一些方案和优点。
一、电梯系统建筑垂直运输的最常见方式就是使用电梯系统。
电梯是一种垂直运输工具，它可以快速、安全地将人员和物资从一个楼层运输到另一个楼层。
电梯系统通常由电梯井、电梯轿厢、电梯门、电梯机房等组成。
电梯的安全性和效率已经得到了长期的验证，是高层建筑中最常用的垂直运输方式之一。
二、升降机升降机是另一种常见的建筑垂直运输工具。
与电梯不同的是，升降机一般用于大型建筑项目中的运输工作。
升降机通常由一台电动机、传动装置、导轨和升降平台组成。
升降机可以携带大量的建筑材料和人员，可以根据需要进行水平和垂直的移动。
升降机具有承载能力强、速度快、适应性强等优点，广泛应用于建筑工程中。
三、施工升降机施工升降机是一种特殊类型的升降机，主要用于建筑施工中的运输工作。
与传统的升降机不同，施工升降机往往需要在建筑物外部安装，并可以灵活地移动到需要的位置。
施工升降机通常由一个钢结构框架、升降机驱动系统、导轨和升降平台组成。
施工升降机可以承载大量的建筑材料和人员，可以在建筑施工期间提供快速、安全的运输服务。
四、空中吊篮空中吊篮是一种常用的建筑垂直运输工具，它主要用于高层建筑外墙的施工和维修工作。
空中吊篮通过钢丝绳和吊篮平台进行垂直运输，可以在建筑外墙上下移动。
空中吊篮可以携带多种建筑材料和工具，为施工人员提供一个安全、便捷的工作空间。
总的来说，建筑垂直机械运输方案多种多样，可以根据建筑项目的需要选择合适的运输工具。
这些运输工具不仅提高了建筑施工的效率，还提升了施工质量和安全性。
建筑垂直机械运输的优点包括：快速、安全、高效、可靠、节省人力和提高施工质量等。
建筑垂直机械运输已经成为现代建筑中不可或缺的一部分，将继续发挥重要作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程垂直运输机械设备选择方案
工程垂直运输机械设备选择方案
1选型
根据本工程最大高度为107.9m和塔楼结构的特点，垂直运输机械选用外附自升式塔吊一台、自动翻斗高层提升井架一台和外附墙载人电梯一台。
外附自升式塔吊型号为TK5015－6，最大运输高度121米，塔吊臂长50m，最大起重量为6t，最小起重量为1.5t；自动翻斗高层提升井架配电脑控制的2t高速卷扬机提升，H＝105m，最大起重量1.5t；外附墙载人电梯型号为WKCKGAMPJ-10，最大载人能力为10人，H=105m。
2安装位置及要求
2.1安装位置详见《施工总平面布置图》。
2.2垂直运输机械设备的安装及拆除均要编制作业方案，进行详细的安全技术交底。
安装及拆除工作均由本公司高层施工机械作业队（有《专业施工安全许可证》）完成。
2.3考虑到邻近原有建筑物这一因素，塔吊安装完后，在使用前必须一次升塔至约24米高后方可正式投入使用。
在主体结构施工至5层时，扶墙一次，往上每7层内扶墙一次。
2.4井架外必须满挂密目式安全网。
2.5塔吊、井架顶端均要按有关要求设置避雷装置。
感谢您的阅读！。
