（IP）←标号的偏移地址 （CS）←标号的段地址 如果标号为本代码段内定义的标号，则该指令同JMP NEAR PTR lable。 说明： ① 也可直接使用数值表达式来给出目标地址，这时可省略FAR属性说明。 JMP 2000H：0100H ② 机器指令代码直接提供了转向地址的段地址和偏移地址，属于直接转 移方式。 ③ 使用绝对地址来表示转移目标地址，因此属于绝对转移。
（2）条件转移指令分为以下四类。
① 单标志位测试转移指令 通过测试单个标志位的状态来决定是否转移的指令。 例：
ADD AX，BX JC LAB1 ；如果 CF = 1，转至 LAB1
CMP CX，DX JE LAB2 ；如果 ZF = 1，转至 LAB2
② 无符号数比较转移指令
该类指令将参与比较的两个数据看作是无符号数，并根据比较运算后 标志位CF和ZF的状态来判断它们之间的大小关系，从而决定是否转移。 例：
说明：
① 8位位移量是带符号数，因此跳转的范围为（ -128 --- +127 ）。
② 指令中的转移目标地址用相对于当前IP所指向指令的相对位移量来 表示，因此属于相对转移。
例1：
0000H EB 04 0002H B0 01 0004H B3 02 0006H B1 03
┇
例2：
0000H B0 01 0002H B3 02 0004H B1 03 0006H EB F8 0008H B2 04
JBE/JNA 标 CF=1或ZF=1 号
JG/JNLE 标 SF⊕OF=0且
号
ZF=0
带符号数 比较转移
JGE/JNL 号
控制转移指令
;行号偏移量机器码程序
1 0000 CODE SEGMENT
2 ASSUME CS:CODE
3 0000 0405 PROG_S:ADD AL, 05H
4 0002 90 NOP
5 0003 EBFB JMP SHORT PROG_S
段内间接转移指令
这类指令转向的16位有效地址存放在一个16位寄存器或字存储单元中
用寄存器间接寻址的段内转移指令，要转向的有效地址存放在寄存器中，执行的操作是寄存器的内容送到IP中
例
JMP BX
若该指令执行前BX=4500H,则指令执行时，将当前IP修改成4500H,程序转到段内偏移地址为4500H处执行
返回地址的IP入栈
由于存放CALL指令的内存首地址为CS:IP=2000:1050H,该指令占3个字节，所以返回地址为2000:1053H,即IP=1053H.于是1053H被推入堆栈
根据当前IP值和位移量DISP计算出新的IP值，作为子程序的入口地址，即:
IP=IP+DISP=1053H+1234H=2287H
中断：INT—中断、INTO—溢出中断、IRET—中断返回
1、无条件转移和过程调用指令
1）JMP无条件转移指令
指令格式：JMP目的
指令功能：使程序无条件转移到指令中指定的目的地址去执行。
这类指令又分为两种类型：
第一种类型：段内转移或近（NEAR）转移，转移指令目的地址和JMP指令在同一代码段中，转移时仅改变IP寄存器的内容，段地址CS的值不变。
JMP DWORD PTR[SI+0125H]
设指令执行前，CS=1200H,IP=05H,DS=2500H,SI=1300H,内存单元（26425H)=4500H,（26427H)=32F0H.而指令中的位移量DISP=0125H,其中高位部分为DISP_H=01H,低位部分DISP_L=25H
微机原理2007年-第三章-指令系统第五节控制转移
③ 段间直接转移 段间直接转移
指令中给出的16位的段和 位的偏移地址送到CS和IP。 指令中给出的16位的段和16位的偏移地址送到CS和IP。 位的段和16位的偏移地址送到
④ 段间间接转移 段间间接转移
MEM中给出的 位的段和 位的偏移地址送到CS和IP。 MEM中给出的16位的段和16位的偏移地址送到CS和IP。 中给出的16位的段和16位的偏移地址送到
6
例：代码段内有一条无条件转移指令
JMP SHORT NEXT 指令本身占有两个字节 操作码占一个字节； 位位移量占有一个字节 操作码占一个字节；8位位移量占有一个字节
内存
... 源程序 ： 条件转移指令： 条件转移指令：JMP SHORT next qqq: ... ... next: MOV AL,03H
5
① 段内直接转移 转移的目标地址由指令直接给出。 段内转移,故转移后CS内容保持不变, 段内转移,故转移后CS内容保持不变,只改 变IP的值。 IP的值。
汇编语言中格式 JMP SHORT OPRD JMP NEAR PTR OPRD 位移量 转移范围 8位 -128～+127 128～ 16位 16位 -32768～+32767 32768～
13
JMP DWORD PTR [SI]的机器码 11111111 11101100 DS:[SI]
4000 DS +) 1212 SI 41212 41212 41213 41214 41215
00 10 00 4A
1000 4A00
IP CS
段间间接转移操作示意图
14
(2)条件转移指令 (2)条件转移指令 - JXX 条件转移指令可实现程序的条件分支。 条件转移指令根据标志位的状态来决定是 否进行分支转移。（判位转移） 格式： JXX label xx为条件名称缩写 ；xx为条件名称缩写 指令的转移范围为-128～+127字节。 指令的转移范围为-128～+127字节。
第3章.指令系统控制程序转移类指令new下
；3字节指令
同样地，使用时，可以将rel理解成标号，即： CJNE A，#data， 标号 CJNE A，direct，标号 CJNE Rn，#data，标号 CJNE @Ri，#data，标号
⑵比较（不相等）转移指令
① CJNE A，#data，rel
；先（PC）+3→PC
若(A)>#data,则(PC)+rel→PC,且0→CY； 若(A)<#data,则(PC)+rel→PC,且1→CY； 若(A)=#data,则顺序执行,且0→CY。
② rel为负数时，范围为：-128~-1 （80H~FFH）。
③相对转移指令“SJMP rel”
★正向跳转时： rel＝目的地址－源地址-2
=地址差-2。
例如：
0157H
0100H：SJMP rel
设转移的地址为0157H，则： rel=0157H-0100H-2=55H。故该指令可写成：
0100H：SJMP 55H 其机器码为： 80H 55H
⑵位置1指令
SETB C SETB bit
； 1→ CY。 1字节指令 ；1→bit 。 2字节指令
2. 位修正指令
⑶位取反指令
CPL C
；(C)→C, 1字节指令
CPL bit ；(bit) → bit。 2字节指令
3. 位逻辑运算指令 ⑴位逻辑“与”指令 ANL C, bit ；（C） ∧ （bit）→C。 2字节指令 ANL C, /bit ；（C） ∧ （bit） →C。 2字节指令
； 否则顺序执行。
JNZ rel ；（PC）+2→PC。若A≠0，则转移到（PC）=（PC）+rel ；
；否则顺序执行。

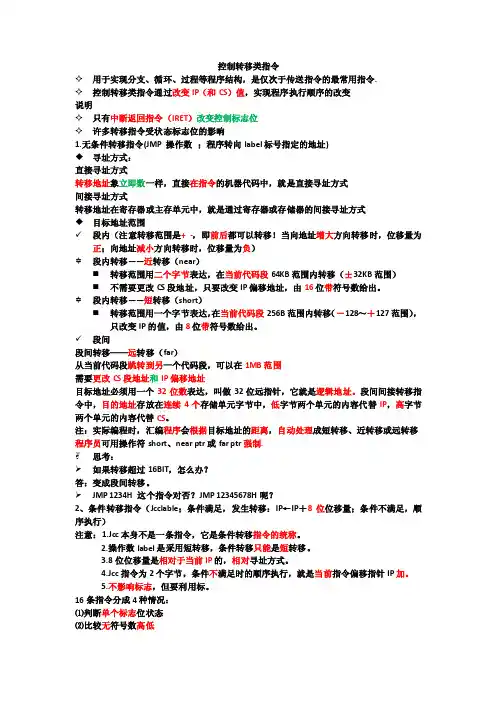

控制转移类指令
控制转移类指令✧用于实现分支、循环、过程等程序结构，是仅次于传送指令的最常用指令.✧控制转移类指令通过改变IP（和CS）值，实现程序执行顺序的改变说明✧只有中断返回指令（IRET）改变控制标志位✧许多转移指令受状态标志位的影响1.无条件转移指令(JMP 操作数；程序转向label标号指定的地址)◆寻址方式：直接寻址方式转移地址象立即数一样，直接在指令的机器代码中，就是直接寻址方式间接寻址方式转移地址在寄存器或主存单元中，就是通过寄存器或存储器的间接寻址方式◆目标地址范围✓段内（注意转移范围是+ -，即前后都可以转移！当向地址增大方向转移时，位移量为正；向地址减小方向转移时，位移量为负）✡段内转移——近转移（near）⏹转移范围用二个字节表达，在当前代码段64KB范围内转移（±32KB范围）⏹不需要更改CS段地址，只要改变IP偏移地址，由16位带符号数给出。
✡段内转移——短转移（short）⏹转移范围用一个字节表达，在当前代码段256B范围内转移（－128～＋127范围），只改变IP的值，由8位带符号数给出。
✓段间段间转移——远转移（far）从当前代码段跳转到另一个代码段，可以在1MB范围需要更改CS段地址和IP偏移地址目标地址必须用一个32位数表达，叫做32位远指针，它就是逻辑地址。
段间间接转移指令中，目的地址存放在连续4个存储单元字节中，低字节两个单元的内容代替IP，高字节两个单元的内容代替CS。
注：实际编程时，汇编程序会根据目标地址的距离，自动处理成短转移、近转移或远转移程序员可用操作符short、near ptr或far ptr强制.✌思考：如果转移超过16BIT，怎么办？答：变成段间转移。
JMP 1234H 这个指令对否？JMP 12345678H呢？2、条件转移指令（Jcclable；条件满足，发生转移：IP←IP＋8位位移量；条件不满足，顺序执行）注意：1.Jcc本身不是一条指令，它是条件转移指令的统称。
控制转移类指令ppt课件(全)
（4）CJNE @Ri,#data,rel 该指令功能：若(( Ri ))≥ data，(CY)=0； 若(( Ri ))＜data ,CY=1； 若(( Ri ))≠ data，则PC←（PC）+rel,转移； 若(( Ri ))=data，则程序顺序执行.
例：如果(A) ≠ 00H，转移到CX1；如果(R1) ≠ 10H， 转移到CX2；如果(A) ≠(60H)，转移到CX3。程序段 如下：
（2）指令长短不一样。LJMP是3字节指令；AJMP、 SJMP是2字节指令；JMP是1字节指令。
（3）指令机器码构成不同。AJMP、LJMP、JMP后跟 的是绝对地址，而SJMP后跟的是相对地址。
（4）地址特点不同。LJMP、AJMP、SJMP的转移目标 地址是固定的，程序执行过程中不变；JMP的转移目 标地址随程序的执行是动态变化的。
1. 长跳转指令 LJMP (3字节) LJMP addr16 ； PC addr16
•执行该指令时, 将目标语句的16位地址addr16装入 PC, 程序无条件转向指定的目标语句执行。 •由于长跳转指令提供的是16位地址，对应64KB的程 序存储器地址空间，所以可跳转到64KB程序存储器 地址空间的任何地方。 •实际应用中长跳转汇编指令写作“LJMP 目标语句 标号”的形式，如“LJMP LOOP”。
• 指令对A、DPTR和标志位均无影响。
注意：以上四条指令结果均不影响程序状态 字寄存器 PSW 。
5.LJMP、AJMP、SJMP、JMP四条无条件转移指令的 区别：
（1）转移范围不一样。LJMP、JMP转移范围是64KB； AJMP转移范围是与当前PC值同一个2KB区间；SJMP 转移范围是相对当前PC值的-128B～+127B范围内。
微机原理6_控制转移类指令
还可用SAR、ROR和RCR指令
；将AX的最低位D0移进CF
jnc even
；标志CF＝0，即D0＝0：AX内是偶数，程序转移
add ax,1
；标志CF＝1，即D0＝1：AX内的奇数，加1
even: shr ax,1
；AX←AX÷2
第2章：例题2.22解答3 用JNS指令实现
mov bx,ax
ror bx,1
done: ……
第2章：例2.24 偶校验
；对DL寄存器中8位数据进行偶校验 ；校验位存入CF标志
2：将最低位用移位指令移至进位标志，判断进位标志是0， AX就是偶数；否则，为奇数
3：将最低位用移位指令移至最高位（符号位），判断符号 标志是0，AX就是偶数；否则，为奇数
第2章：例题2.22解答1 用JZ指令实现
test ax,01h
；测试AX的最低位D0（不用AND指令，以免改变AX）
jz even
第2章：无条件转移指令JMP（jump）
JMP label
;段内转移、相对寻址
;IP←IP＋位移量
演示
JMP r16/m16
;段内转移、间接寻址
;IP←r16/m16
演示 演示
JMP far ptr label ;段间转移、直接寻址
;IP←偏移地址,CS←段地址
演示
JMP far ptr mem ;段间转移，间接寻址
第2章：例题2.22
题目：将AX中存放的无符号数除以2，如果是奇 数则加1后除以2 问题：如何判断AX中的数据是奇数还是偶数？ 解答：判断AX最低位是“0”（偶数），还是“1” （奇数）。可以用位操作类指令
1：用逻辑与指令将除最低位外的其他位变成0，保留最低位 不变。判断这个数据是0，AX就是偶数；否则，为奇数
控制转移类指令
时，计算前应加上FF，即rel＝FF90H（带符号扩展）
( 3)形成转移目标地址，
PC＝PC+rel=2002+FF90H
=1F92H，向2000H前转移
解 6： （1）产生当前PC，PC＝PC＋2＝2002H （2）形成转移目标地址，
PC＝PC＋rel＝2002＋FFFEH＝2000H，
程序在原地踏步。 常写为：SJMP $； $表示0FEH
第3章 MCS-51指令系统
实训3 指令的应用 3.1 简介
3.2 寻址方式
3.3 指令系统
本章小结
习题3
⒌ 循环移位指令（4条）
① 循环左移：RL A 不影响标志位 ② 带Cy循环左移：RLC 影响Cy，P
A
③ 循环右移：RR A 不影响标志位 ④ 带Cy循环右移：RRC 影响Cy，P A
二进制数的特点：左移一位增大一倍，右移一 位减少一半。 在汇编语言程序中，通常用带CY（CY=0）循环 左移实现乘2操作，通常用带CY（CY=0）循环右移 实现除以2操作。
例3 某已知数存在R4中，试将其乘以2存在R3 中，除以2存在R2中。
编程如下：
CLR C MOV RLC MOV CLR MOV RRC A MOV R2，A A，R4 A R3，A C A，R4
3.3.5 控制转移类指令 控制转移类指令的本质是改变程序计数器PC的内容， 从而改变程序的执行方向。控制转移类指令分为：无条 件转移指令、条件转移指令及调用和返回指令。
四、控制转移类指令
长转移指令(1 条)：LJMP 无条件转 移指令 绝对转移指令(1 条)：AJMP 相对转移指令(1 条)：SJMP 间接寻址的无条件转移指令(1 条)：JMP 控制转移 类指令 累加器 A 判 0 指令(2 条)：JZ、JNZ 条件转移 比较转移指令(4 条)：CJNE 减 1 非零转移指令(2 条)：DJNZ 长调用指令(1 条)：LCALL 调用和返 回指令 绝对调用指令(1 条)：ACALL 返回指令(2 条)：RET、RETI 空操作指令(1 条)：NOP
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
控制转移类指令分析
控制转移类指令分析
控制转移指令用于控制程序的流向，所控制的范围即为程序存储器区间，MCS-51系列单片机的控制转移指令相对丰富，有可对64kB程序空间地址单元进行访问的长调用、长转移指令，也有可对2kB字节进行访问的绝对调用和绝对转移指令，还有在一页范围内短相对转移及其它无条件转移指令，这些指令的执行一般都不会对标志位有影响。
[1].无条件转移指令（4条）
这组指令执行完后，程序就会无条件转移到指令所指向的地址上去。
长转移指令访问的程序存储器空间为16地址64kB，绝对转移指令访问的程序存储器空间为11位地址2kB空间。
LJMP addr16 ;addr16→（PC），给程序计数器赋予新值（16位地址）
AJMP addr11 ;（PC）+2→（PC），addr11→（PC10-0）程序计数器赋予新值（11位地址），（PC15-11）不改变
SJMP rel ;（PC）+ 2 + rel→（PC）当前程序计数器先加上2再加上偏移量给程序计数器赋予新值
JMP @A+DPTR ;（A）+ （DPTR）→（PC），累加器所指向地址单元的值加上数据指针的值给程序计数器赋予新值
这几条指令，如果要他细分析的话，区别较大，但初学者时，可以不理会那么多，统统理解成LJMP标号，也就是跳转到一个标号处，但事实上，JMP标号，在前面的例程中我们已接触过，并且也知道如何来使用了，AJMP和SJMP也是一样，那么这几条指令它们的区别何在呢？在于跳转的范围不一样。
好比跳远，LJMP一下就能跳64K那么远（当然近了就更没关系了）。
而AJMP最多只能跳2K距离，而SJMP则最多只
能跳256这么远，原则上，所有用AJMP或SJMP的地方都可以用LJMP 来替代。
因此在初学者时，需要跳转时可以全用LJMP。
但是在查表时要注意会出错，因为他们的机器周期不一样，取得的数也不一样。
[2].条件转移指令（8条）
条件转移指令是指在满足一定条件时进行相对转移
JZ rel ; A=0,（PC）+ 2 + rel→（PC）,累加器中的内容为0，则转移到偏移量所指向的地址，否则程序往下执行
JNZ rel ; A≠0,（PC）+ 2 + rel→（PC）,累加器中的内容不为0，则转移到偏移量所指向的地址，否则程序往下执行
这两条指令是判断A内容是否为0转移指令
第一条指令的功能是：如果（A）=0，则转移，否则顺序执行（执行本指令的下一条指令）。
转移到什么地方去呢？如果按照传统的方法，就要算偏移量，很麻烦，好在现在我们可以借助机器汇编了，因此这条指令我们可以这样理解：
JB 标号
即转移到标号处，下面举一例说明：
MOV A,R0
JZ L1
MOV R1,#00H
AJMP L2
L1:MOV R1,#0FFH
L2:SJMP L2
END
在执行上面这段程序前，如果R0中的值是0的话，就转移到L1执行，因此最终的执行结果是R1中的值为0FFH。
而如果R0中的值不等于0，则
顺序执行，也就是执行MOV R1,#00H指令。
最终的执行结果是R1中的值等于0。
第一条指令的功能清楚了，第二条当然就好理解了，如果A中的值不等于0，就转移。
把上面的例子中的JZ改成JNZ试试看，程序执行的结果是怎样的？
CJNE A, data, rel ; A≠（data）,（PC）+ 3 + rel→（PC）,累加器中的内容不等于直接地址单元的内容，则转移到偏移量所指向的地址，否则程序往下执行
CJNE A, #data, rel ; A≠#data,（PC）+ 3 + rel→（PC）,累加器中的内容不等于立即数，则转移到偏移量所指向的地址，否则程序往下执行CJNE Rn, #data, rel ; A≠#data,（PC）+ 3 + rel→（PC）,工作寄存器Rn中的内容不等于立即数，则转移到偏移量所指向的地址，否则程序往下执行
CJNE @Ri, #data, rel ; A≠#data,（PC）+ 3 + rel→（PC）,工作寄存器Ri指向地址单元中的内容不等于立即数，则转移到偏移量所指向的地址，否则程序往下执行
第一条指令的功能是将A中的值和立即数data比较，如果两者相等，就顺序执行（执行程序的下一条指令），如果不相等，就转移，同样的，我们可以将rel理解成标号。
即CJNE A,#data,标号。
这样利用这条指令，我们就可以判断两数是否相等，这在很多场合是非常有用的。
但有时还想得知两数比较后哪个大，哪个小。
本条指令也具有这样的功能，如果两数不相等，则CPU还会反映出哪个数大，哪个数小，这是用
CY（进位位）来实现的。
如果前面的数（A中的）大，则CY=0，否则CY=1，因此在程序转移后再次利用CY就可判断出A中的数比data大还是小了。
例：
MOV A,R0
CJNE A,#10H,L1
MOV R1,#0FFH
AJMP L3
L1:JC L2
MOV R1,#0AAH
AJMP L3
L2:MOV R1,#0FFH
L3:SJMP L3
上面的程序中有一条指令我们还没学过，即JC，这条指令的原型是JC rel，作用我上面的JZ类似，但是它是判断CY是0，还是1进行转移，如果CY=1，则转移到JC后面的标号处执行，如果CY=0则顺序执行（执行它的下面的一条指令）。
分析一下上面的程序，如果（A）=10H，则顺序执行，即R1=0。
如果（A）不等于10H，则转到L1处继续执行，在L1处，再次进行判断，如果（A）大于10H，则CY=1，将顺序执行，即MOV R1，#0AAH指令，而如果（A）小于10H，则将转移到L2处运行，即执行MOV R1，#0FFH指令。
因此最终结果是：本程序执行前，如果（R0）=10H，则（R1）
=00H，如果（R0）大于10H，则（R1）=0AAH，如果（R0）小于
10H，则（R1）=0FFH。
弄懂了这条指令，其它的几条就类似了，第二条是把A当中的值和直接地址的中的值比较，第三条则是将直接地址中的值和立即数比较，第四条是将间址寻址得到的数和立即数比较，这里就不详谈了，下面给出几个相应的例子。
CJNE A,10H ;把A中的值和10H中的值比较（注意和前面题目的区别）
CJNE 10H,#35H;把10H中的值和35H中的值比较
CJNE @R0,#35H;把R0中的值作为地址，从此地址中取数并和35H比较。
DJNZ Rn, rel ; （Rn）-1→（Rn),（Rn)≠0,（PC）+ 2 + rel→（PC）工作寄存器Rn减1不等于0，则转移到偏移量所指向的地址，否则程序往下执行
DJNZ data, rel ; （Rn）-1→（Rn),（Rn)≠0,（PC）+ 2 + rel→（PC）直接地址单元中的内容减1不等于0，则转移到偏移量所指向的地址，否则程序往下执行
这两条指令在前面我们已有提到，这里就不多说了。
[3].子程序调用指令（1条）
子程序是为了便于程序编写，减少那些需反复执行的程序占用多余的地址空间而引入的程序分支，从而有了主程序和子程序的概念，需要反复执行的一些程序，我们在编程时一般都把它们编写成子程序，当需要用它们时，就用一个调用命令使程序按调用的地址去执行，这就需要子程序的调用指令和返回指令。
LCALL addr16 ; 长调用指令，可在64kB空间调用子程序。
此时（PC）+ 3→（PC），（SP）+ 1→（SP），（PC7-0）→（SP），（SP）+ 1→（SP），（PC15-8）→（SP），addr16→（PC），即分别从堆栈中弹出调用子程序时压入的返回地址
ACALL addr11 ; 绝对调用指令，可在2kB空间调用子程序，此时（PC）+ 2→（PC），（SP）+ 1→（SP），（PC7-0）→（SP），（SP）+ 1→（SP），（PC15-8）→（SP），addr11→（PC10-0）
上面这两条指令就是在主程序中调用子程序的。
RET ; 子程序返回指令。
此时（SP）→（PC15-8），（SP）-
1→（SP），（SP）→（PC7-0），（SP）- 1→（SP）
子程序返回指令
子程序执行完后必须回到主程序，如何返回呢？只要执行一条返回指令就可以了，即执行RET。
RETI ; 中断返回指令，除具有RET功能外，还具有恢复中断逻辑的功能，需注意的是，RETI指令不能用RET代替
[4].空操作指令（1条）
所谓空操作，就是什么也不做，停一个周期，一般用作短时间的延时。
NOP ; 这条指令除了使PC加1，消耗一个机器周期外，没有执行任何操作。
可用于短时间的延时。
