电容和标注规则及使用常识有哪些
电容器的定义、主要技术参数、标识方法及用途分类-精品
电容器（简称电容）也是一种基本的电子元件，和电阻一样，几乎每种电子电路中都离不开它。
它在电路中的文字符号是英文字母C。
一'电容器的定义电容器是由两个金属导体中间夹一层绝缘体（又称电介质），在金属导体引出两电极而构成。
当在两个金属电极间加上电压时，电极上就会贮存电荷。
所以，电容器实际上是贮存电荷（电能）的元件。
二、电容的主要技术参数1、标称容量和偏差⑴标称容量是标志在电容器上电容的名义容量。
电容器的电容量（亦称电容），是指电容器两端加上电压后贮存电荷能力的大小。
电容量的单位是法拉（F）,简称法。
通常法的单位太大，常用它的百万分之一作单位，称为微法（uF）,更小的单位是皮法（pF）,它们之间的关系是：lF=106uF=10,2pFo⑵容量误差二（实际容量-标称容量）/标称容量X100%常见电容的允许误差分为三级：I级为±5%,II级为±10%,IH级为±20%,分别用字母J、K、M表示。
2、额定工作电压额定工作电压（亦称耐压）是指电容器在电路中规定的工作温度范围内，可连续工作而不被击穿的加在电容器上的最高电压。
实际应用中，电路的工作电压绝对不允许超过该值。
额定工作电压一般标在电容器外壳上。
1、绝缘电阻及漏电流电容介质不可能绝对不导电，当电容加上直流工作电压时，总有漏电流产生。
若漏电流太大，电容就会发热损坏严重的会使外壳破裂，电解阻容电解液则会向外溅飞射。
除了电解电容外一般电容只要质量良好,其漏电电流是极小的，故用绝缘电阻参数来表示其绝缘性能;而电解电容因漏电流较大,故用漏电流表示其绝缘性能（与容量成正比）。
电容的绝缘电阻及漏电流是重要的性能参数。
电子设备的故障有不少都是因某个电容漏电太大、击穿而造成的，所以我们不要轻视这个参数。
三、电容的标示方法1、直标法指在产品表面直接标志出主要参数和技术指标的方法。
2、色标法电容量的色标法规定类似电阻值的色标法规定，其单位为皮法（pF）。
电气基础—电容
电气基础—电容电容是通过排列电荷而具有存储电能的电子元件，它是电路中不可或缺的一部分，并且在各种电器和电子设备中都被广泛应用。
本文将详细介绍电容的基本知识和其在电路中的应用。
1. 电容基础知识电容的单位为法拉(F)，它的公式为C=Q/V，其中C表示电容容量，Q表示存储在电容器中的电荷量，V表示电容器的电压。
电容是通过将电荷集中在两个平行导体板之间分开储存电荷来存储电能的元器件，两个板之间可以是真空、气体或者是电介质等。
也可以在电介质两端加两个电接点，形成电容器。
电容器的电容量取决于板的面积A、板相距的距离d和电介质的介电常数K。
电容量公式C=εKA/d，其中ε为真空介电常数。
2. 电容的类型和特性电容的种类主要分为电解电容、陶瓷电容、聚酯电容、铝电解电容等。
每种电容都有其自己的特点和用途。
例如，电解电容器在电源电路中广泛使用，因为它们具有高电容量和低成本。
高频电路通常使用陶瓷电容器，因为它们具有良好的稳定性和电气性能。
大容量电容可以采用铝电解电容器，因为它们具有高容量和高电压特性。
电容器的特性表现在许多方面。
电容器可以存储电能，并且电容器的存储电能的能力可以随着电容器的容量和电压的增加而增加。
此外，电容器具有电容器的阻抗（称为容抗）特性，这取决于电容器的容量和工作频率。
当电容器的工作频率增加时，其容抗下降。
电容器还有极性。
只有电解电容器才有极性，而其他电容器则没有。
3. 电容在电路中的使用电容在电路中具有许多应用。
它们可以用作隔离器、存储器、滤波器等。
例如，电容器可以用作隔离器，用于隔离电路中DC和AC信号。
它们还可以用作振荡器的一部分，如电路中的RC振荡器。
此外，电容器也常用于滤波电路中，以去除电路中的高频噪声。
电容器具有自己的有效值和交流电会导致电容器的极性发生变化。
因此，电容器只能使用于交流电路，不能使用在直流电路中。
4. 注意事项在电路中使用电容具有一些注意事项。
首先，电容器必须与电路的工作频率匹配。
电子元器件基础知识电容
调 空气可变电容器 电
们的容量随动片组转动的角度不同而改变。空气可变电容 器多用于大型设备中，聚苯乙烯薄膜密封可变电容器体积
容
小，多用于小型设备中。
器 半可变（微调）电容 塑料薄膜微调 用螺钉调节两组金属片间的距离来改变
器
线绕微调电容器 电容量。一般用于振荡或补偿电路中。
瓷介微调
常见电容实物
钽电解电容
C——±０.２%PF， Ｄ——±０.５%PF， Ｆ——±1%PF
电容器文字符号法示例
电容量 0.1pF 0.59pF 1pF 5.9pF 100pF 1000pF 3300pF 5900pF
标注方法 p1 P59 1p 5p9 100p 1n 3n3 5n9
电容量 1μF 5.9μF 33μF 590μF 1000μF 5900μF 33×103μF
明显不能用电阻档进行测量，电阻法只能 测电容是否短路，正常电容阻值为无穷大， 如果损坏则阻值可能为几百千欧到0欧 如果要测量可以利用数字万用表的电容档 进行测量
电容的代换原则
1 电容代换时应注意到耐压值是否符合要 一般是电压值高的可以代换电压值低的电
容。
电容的类别和型号标志
第一C：电容 Z：纸介 Y：云母 C：瓷介 D：电解 T：低频瓷介
第三部分 第四部分
1/T：筒形
2/ G：管形
形状结构
Y：圆片形 3、4/M：密封
X：小型
序号
L：立式矩形
对主称、材料特征相同，仅尺寸性能指标略有差别，但基本 上不影响互换的产品给同一序号，若尺寸、性能指标的差别 已明显影响互换，则在序号后面用大写字母予以区别
玻璃釉电容：10p~0.1u,63~400v,稳定性较好，损耗小，耐高温 （200度），脉冲，耦合，旁路等电路；
《电容》 知识清单
《电容》知识清单一、什么是电容电容，简单来说，就是一种能够储存电荷的电子元件。
它就像是一个小小的“电荷仓库”，能够在电路中暂时存储电能。
想象一下，有一个容器，它可以装水，当水不断流进来时，它能先把水存起来，等需要的时候再放出去。
电容在电路中的作用就类似于这个容器，只不过它存的不是水，而是电荷。
从物理结构上看，电容通常由两个彼此靠近但不接触的导体极板，以及中间的绝缘介质组成。
当在电容的两个极板上加上电压时，就会有电荷在极板上聚集，从而实现电荷的储存。
二、电容的单位电容的单位是法拉（F），但在实际应用中，法拉这个单位太大了，常用的单位有微法（μF）、纳法（nF）和皮法（pF）。
1 法拉＝ 1000000 微法1 微法＝ 1000 纳法1 纳法＝ 1000 皮法打个比方，如果说法拉是一个大游泳池能装的水量，那么微法可能就是一个大水桶，纳法就是一个小水桶，皮法就是一个小水杯。
三、电容的分类电容的种类繁多，常见的有以下几种：1、电解电容电解电容是有极性的电容，也就是说它有正负极之分。
它的容量通常比较大，一般用于电源滤波、储能等场合。
但电解电容的寿命相对较短，而且对温度比较敏感。
2、陶瓷电容陶瓷电容无极性，体积小，稳定性好，常用于高频电路中。
3、钽电容钽电容性能优良，漏电小，稳定性高，但价格相对较贵。
4、薄膜电容薄膜电容的绝缘电阻高，损耗小，常用于高精度、高可靠性的电路中。
四、电容的参数了解电容的参数对于正确选择和使用电容至关重要。
1、电容值这是电容最重要的参数之一，表示电容储存电荷的能力。
2、额定电压指电容在正常工作时所能承受的最大电压，如果超过这个电压，电容可能会被击穿损坏。
3、损耗角正切用于衡量电容在工作时的能量损耗。
4、温度系数表示电容的电容值随温度变化的程度。
5、频率特性电容在不同频率下的性能表现会有所不同。
五、电容在电路中的作用1、滤波在电源电路中，电容可以滤除电源中的杂波，使输出的电压更加平稳。
电工基础：电容器的主要参数和规格标注
二 电容器规格标注
5. 数码表示法
一般用三位数字来表示容量的大小，容器的主要参数
3. 电容器的绝缘电阻及漏电流
当电容加上直流工作电压时，电容介质总会导 电使电容有漏电流产生。
若漏电流太大，电容就会发热损坏。 除了电解电容外，一般电容只要质量良好，其 漏电流极小。 故用绝缘电阻参数来表示绝缘性能；而电解电 容因漏电较大，故用漏电流来表示其绝缘性能。
二 电容器规格标注
4. 色标法
二 电容器规格标注
➢ 用色环或色点表示电容器的主要参数。 ➢ 这种表示法与电阻器的色环表示法类似，颜色涂于电容
器的一端或从顶端向引线侧排列。 ➢ 色码一般只有三种颜色，前两环为有效数字（即基数），
第三环为倍率，单位为pF。
例如：一个电容器，其标注的色带按规则数依次为绿、棕、 红色，该电容器的容量则为51× pF=5 100 pF。
1. 直标法 用数字和单位符号直接标出。
二 电容器规格标注
2. 不标单位的直接表示法
不用单位表示时，电解电容器的单位应为微法(μF)；非电解电容器若是10的 整数倍表示，其单位为皮法(pF)，若是小数表示，其单位为微法(μF)。
二 电容器规格标注
3. 文字符号法
用数字和文字符号有规律的组合来表示容量，标称容量的整数部分在容量 单位标志符号的前面，小数部分在容量单位标志符号的后面。
电容器的 主要参数
一 电容器的主要参数
1. 标称容量及允许偏差
电容器的外壳上标出的容量值称为电容器的标称容量。
2. 电容器的额定电压
指在允许环境温度范围内，电容长期安全工作所能承受 的最大电压有效值。
一 电容器的主要参数
这是一个主要参数，如果电容器的工作电压大于额定电压 时，电容器将被击穿。

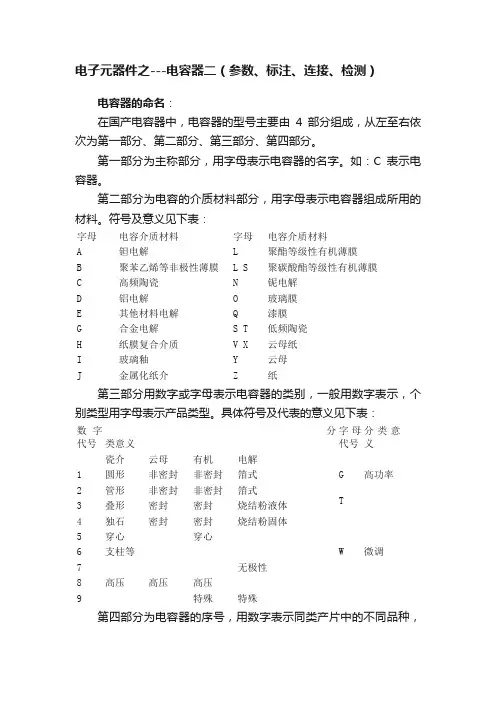

电子元器件之---电容器二（参数、标注、连接、检测）
电子元器件之---电容器二（参数、标注、连接、检测）电容器的命名：在国产电容器中，电容器的型号主要由4部分组成，从左至右依次为第一部分、第二部分、第三部分、第四部分。
第一部分为主称部分，用字母表示电容器的名字。
如：C表示电容器。
第二部分为电容的介质材料部分，用字母表示电容器组成所用的材料。
符号及意义见下表：字母电容介质材料字母电容介质材料A 钽电解L 聚酯等级性有机薄膜B 聚苯乙烯等非极性薄膜L S 聚碳酸酯等级性有机薄膜C 高频陶瓷N 铌电解D 铝电解O 玻璃膜E 其他材料电解Q 漆膜G 合金电解S T 低频陶瓷H 纸膜复合介质V X 云母纸I 玻璃釉Y 云母J 金属化纸介Z 纸第三部分用数字或字母表示电容器的类别，一般用数字表示，个别类型用字母表示产品类型。
具体符号及代表的意义见下表：数字代号分类意义字母代号分类意义瓷介云母有机电解1 圆形非密封非密封箔式GT 高功率2 管形非密封非密封箔式3 叠形密封密封烧结粉液体4 独石密封密封烧结粉固体5 穿心穿心6 支柱等W 微调7 无极性8 高压高压高压9 特殊特殊第四部分为电容器的序号，用数字表示同类产片中的不同品种，以区分产品的外形尺寸和性能指标等。
电容器的参数：电容器的主要参数有标称容量、允许偏差、额定电压、漏电流、绝缘电阻、损耗角正切值、温度系数以及高频特性等。
1、标称容量：标称容量是指标注在电容器上的电容量。
电容量的基本单位是法拉（简称法）。
用字母“F”表示。
除了法拉外，还有豪法（mF）、微法（μF）、纳法（nF）、皮法（pF）等单位，它们之间的换算关系为：1F=10^3mF=10^6μF=10^9nF=10^12pF。
其中微法和皮法这两个单位最常用。
在实际应用时，如果电容器在0.01μF以上，通常用微法做单位，例如：0,047μF、0.1μF、2.2μF、47μF、330μF、4700μF等；如果电容量在0.01 以下，通常用皮法做单位。
电容容量标注方法及电容值的读法
R82 0.82μf 820 82μf 010 1 μf 101 100μf 1R5 1.5μf 151 150μf 2R2 2.2μf 221 220μf 3R3 3.3μf 331 330μf 3R9 3.9μf 391 390μf 4R7 4.7μf 471 470μf 5R6 5.6μf 561 560μf 6R8 6.8μf 681
表示字符 容量单位 μf 表示字符 容量单位 μf 0R1 0.1μf 100 10μf R15 0.15μf 150 15μf R22 0.22μf 220 22μf R33 0.33μf 330 33μf R39 0.39μf 390 39μf R47 0.47μf 470 47μf R56 0.56μf 560 56μf R68 0.68μf 680 68μf
22N 表示 0.022μf
470n 表示 0.47μf
560pf 显示的就是实际容量不必换算
4, 用乘方数表示： 10 10+无=10P 101 10+0=100P 102 10+00=1000P 103 10+000=0.01 104 10+0000=0.1 105 10+00000=1μ 前 2 位为容量。第三位为乘方数，乘方数单位为 P，如 221 表示 22 加一个零等于 220P，472 表示 47 加二个零等于 4700P，683 表示 68 加三个零等于 0.068μf 5, 用符号表示： 这种符号多用于贴片或小型电解电容,读法与用乘方数表示多少有些相似的地方，使用时要 注意。它的容量单位一般都是 μf 级的。
900V 3G 4000V 3H 5000V 3J 6300V 3K 8000V 3Z 9000V 4G 40000V 4H 50000V 4J 63000V 4K 80000V 4Z 90000V
电容器的标注方法
电容器的标注方法电容器是一种用来储存电荷的电子元件，它可以在电路中起到储存和释放电荷的作用。
为了标注电容器的参数和性能，遵循一定的标准和方法。
下面我将详细介绍电容器的标注方法。
电容器的标注主要包括电容值、电压等级、精度和温度系数等。
首先是电容值，电容值是表示电容器容量大小的参数。
通常使用单位法来标注电容值，即以法拉（F）为单位。
在一般的电路中，常用的电容值有皮法（pF）、纳法（nF）、微法（μF）和毫法（mF）等。
为了标注不同量级的电容值，通常在单位符号前面加上一个特定的前缀，例如皮法前面的p表示十的负十五次方，而纳法前面的n表示十的负九次方。
其次是电压等级，电压等级表示电容器能够承受的最大电压。
标注电容器的电压等级时，通常使用V来表示电压单位，并附加一个数值，例如16V、50V等。
电容器的电压等级必须大于或等于其在电路中所受到的最大电压，以确保电容器不会发生击穿或破损。
精度是电容器另一个重要的标注参数。
精度表示电容器实际值与标称值之间的偏差，通常以百分比来表示。
常见的精度有±5%、±10%、±20%等。
精度的选择取决于电路对电容器的精确性要求。
另外一个要考虑的参数是温度系数，即电容值随温度变化的程度。
温度系数表示电容值与温度之间的关系，通常以ppm/（每百万分之一度）来表示。
温度系数用于描述电容器在不同温度下的性能变化，以便在实际应用中得到准确的电容器数值。
此外，对于一些特殊用途的电容器，还需要标注其他参数，比如工作频率范围、失真度等。
这些参数的标注将有助于用户选择适合自己需求的电容器。
总结起来，电容器的标注方法主要包括电容值、电压等级、精度和温度系数等参数。
电容值用单位法表示容量大小，电压等级表示电容器的最大电压承受能力，精度表示实际值与标称值之间的偏差，而温度系数则表示电容值随温度变化的程度。
这些标注参数将帮助用户选择适合自己需求的电容器，并确保电容器在电路中的正常运行。
