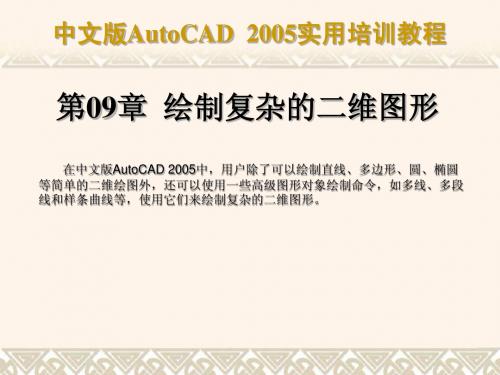

中文版AutoCAD 2005实用培训教程第09章 绘制复杂的二维图形简明教程PPT课件
9.2.2 编辑多段线
在中文版AutoCAD 2005中，多段线编辑命令功能有了很大增强，利用该 命令可以一次编辑一条多段线，也可以同时编辑多个多段线对象。选择“修 改”|“对象”|“多段线”命令，可调用编辑二维多段线命令，此时，如果只选择 了一个多段线，命令行将显示如下提示信息： 输入选项[闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲 线化(D)/线型生成(L)/放弃(U)]:
9.2.1 绘制多段线
选择“绘图”|“多段线”命令，或在“绘图”工具栏中单击“多段线”按 钮，可以绘制多段线。当在绘图窗口中单击指定了多段线的起点后，命令行将 显示如下提示信息： 指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:
中文版AutoCAD 2005实用培训教程
9.5 创建擦除对象
在中文版AutoCAD 2005中，用户可以使用新增的创建表命令自动生成数 据表格，从而取代了先前利用绘制线段和文本来创建表格的方法。使用绘制表 功能，用户不仅可以直接使用软件默认的格式制作表格，还可以根据自己的需 要自定义表格。 创建表 自定义表样式
9.1.2 设置多线样式
在中文版AutoCAD 2005中，用户可以根据需要定义多线样式，设置其线 条数目和线的拐角方式。选择“格式”|“多线样式”命令将打开“多线样式” 对话框，如图所示。
中文版AutoCAD 2005实用培训教程
9.1.3 编辑多线
多线编辑命令是一个专用于多线对象的编辑命令，选择“修改”|“对 象”|“多线”命令，可打开“多线编辑工具”对话框。该对话框中的各个图像 按钮形象地说明了编辑多线的方法，如图所示。
中文版AutoCAD 2005实用培训教程
AutoCAD 2005实用教程(全集)
8
1.1.6
输出图形
在AutoCAD中，为了便于输出各种规格的图纸，系统提供了两种 中 为了便于输出各种规格的图纸， 工作空间，一种被称为模型空间， 工作空间，一种被称为模型空间，用户大部分的绘图工作都在该空间 完成；一种被称为图纸空间（布局） 完成；一种被称为图纸空间（布局），当用户在模型空间绘制好图形 后，可在图纸空间设置图纸规格、安排图纸布局，以及为图形加上标 可在图纸空间设置图纸规格、安排图纸布局， 题块等信息，如图 右图所示 右图所示。 题块等信息，如图1-5右图所示。
56Βιβλιοθήκη 1.1.4注释和标注图形尺寸
对绘制的图形进行注释和标注尺寸是整个绘图过程中不可缺
少的一步。通过为图形加上注释，可对图形进行说明， 少的一步。通过为图形加上注释，可对图形进行说明，如零件的 粗糙度、技术要求等。 粗糙度、技术要求等。 AutoCAD的 标注”菜单和“标注” 在 AutoCAD 的 “标注 ” 菜单和“ 标注” 工具栏中包含了一套 完整的尺寸标注和编辑命令， 完整的尺寸标注和编辑命令，使用它们可以方便地标注图形上的 各种尺寸，如线性尺寸、角度、直径、半径、坐标、公差等， 各种尺寸，如线性尺寸、角度、直径、半径、坐标、公差等，并 且标注的对象可以是平面图形，也可以是三维图形，如图 所示 所示。 且标注的对象可以是平面图形，也可以是三维图形，如图1-4所示。
所示。 “选项”对话框中配置界面，如图1-14所示。利用“选项”对话框中的 选项”对话框中配置界面，如图 所示 利用“选项” 各选项卡，可设置显示、打开和保存、打印、系统等配置。 各选项卡，可设置显示、打开和保存、打印、系统等配置。
23
1.3
AutoCAD使用入门 使用入门
为了便于讲解后面的内容，本节首先向读者简要介绍一些与 为了便于讲解后面的内容， AutoCAD图形绘制、编辑相关的内容，如命令和系统变量的特点， 图形绘制、编辑相关的内容，如命令和系统变量的特点， 图形绘制 对象的选择、删除与修剪，图形单位与图限设置等。 对象的选择、删除与修剪，图形单位与图限设置等。
1.1.6
输出图形
在AutoCAD中，为了便于输出各种规格的图纸，系统提供了两种 中 为了便于输出各种规格的图纸， 工作空间，一种被称为模型空间， 工作空间，一种被称为模型空间，用户大部分的绘图工作都在该空间 完成；一种被称为图纸空间（布局） 完成；一种被称为图纸空间（布局），当用户在模型空间绘制好图形 后，可在图纸空间设置图纸规格、安排图纸布局，以及为图形加上标 可在图纸空间设置图纸规格、安排图纸布局， 题块等信息，如图 右图所示 右图所示。 题块等信息，如图1-5右图所示。
56Βιβλιοθήκη 1.1.4注释和标注图形尺寸
对绘制的图形进行注释和标注尺寸是整个绘图过程中不可缺
少的一步。通过为图形加上注释，可对图形进行说明， 少的一步。通过为图形加上注释，可对图形进行说明，如零件的 粗糙度、技术要求等。 粗糙度、技术要求等。 AutoCAD的 标注”菜单和“标注” 在 AutoCAD 的 “标注 ” 菜单和“ 标注” 工具栏中包含了一套 完整的尺寸标注和编辑命令， 完整的尺寸标注和编辑命令，使用它们可以方便地标注图形上的 各种尺寸，如线性尺寸、角度、直径、半径、坐标、公差等， 各种尺寸，如线性尺寸、角度、直径、半径、坐标、公差等，并 且标注的对象可以是平面图形，也可以是三维图形，如图 所示 所示。 且标注的对象可以是平面图形，也可以是三维图形，如图1-4所示。
所示。 “选项”对话框中配置界面，如图1-14所示。利用“选项”对话框中的 选项”对话框中配置界面，如图 所示 利用“选项” 各选项卡，可设置显示、打开和保存、打印、系统等配置。 各选项卡，可设置显示、打开和保存、打印、系统等配置。
23
1.3
AutoCAD使用入门 使用入门
为了便于讲解后面的内容，本节首先向读者简要介绍一些与 为了便于讲解后面的内容， AutoCAD图形绘制、编辑相关的内容，如命令和系统变量的特点， 图形绘制、编辑相关的内容，如命令和系统变量的特点， 图形绘制 对象的选择、删除与修剪，图形单位与图限设置等。 对象的选择、删除与修剪，图形单位与图限设置等。
2005CAD 绘图入门
- 4 -
是经过或接近一系列给定点的光滑曲线。一般通过指定样条曲线的控制点和起 点，以及终点的切线方向来绘制样条曲线，在指定控制点和切线方向时，用户可 以在绘图区观察样条曲线的动态效果，这样有助于用户绘制出想要的图形。在绘 制样条曲线时，还可以改变样条拟合的偏差，以改变样条与指定拟合点的距离， 控制曲线与点的拟合距离，此偏差值越小，样条曲线就越靠近这些点。 12.修订云线 12.修订云线 绘图－修订云线，或或在二维绘图面板上单击修订云线按钮，或在命令行中输入 revcloud。 修订云线是由连续圆弧组成的多段线。在检查或用红线圈阅图形时，可以使用修 订云线功能亮显标记以提高工作效率。 可以从头开始创建修订云线， 也可以将对象 （例如圆、 椭圆、 多段线或样条曲线） 转换为修订云线。 13.图案填充 图案填充是指使用预定义填充图案填充图形区域， 可以使用当前线型定义简单的 线图案，也可以创建更加复杂的填充图案。填充分实体填充和渐变填充两种，实 体填充使用实体颜色填充图形区域， 渐变填充是一种颜色的不同灰度之间或两种 颜色之间使用过渡。 在菜单中选择绘图－填充图案命令，或在命令行中输入 hatch 命令，或单击二维 绘图面板中填充图案按钮，都可以打开图案填充和渐变色对话框。 图案填充选项卡用于设置实体填充，该选项卡包括 6 个选项组：类型、角度和比 例、图案填充和比例、图案填充原点、边界、选项和继承特性。 类型：包括预定义、用户定义、自定义三种 ①图案： 控制对填充图案的选择，单击按钮，弹出填充图案选项板对话框，在该对话框的 四个选项卡中可以选择合适的填充图案类型。 ②样例： 显示选定图案的预览。 ③角度和比例： 主要是控制填充的疏密程度和倾斜程度。 角度是设置填充图案的角度， 双向复选框是设置当填充图案选择用户自定义时采 用的线型和线条布置是单向还是双向。 比例是设置填充图案的比例值。 间距是设置当用户选择用户自定义时填充图案类型时采用的线型的线条的间距， 输入不同间距值将得到不同填充效果。 ISO 笔宽是主要针对用户选择预定义填充图案类型，同时选择了 ISO 预定义图案 时，可以改变笔宽值来改变填充效果。 ④边界： 主要用于用户指定图案填充的边界， 用户可以通过指定对象封闭的区域中的点或 者封闭区域的对象的方法确定填充边界通常使用的是添加“拾取点”按钮和添加 选择对象按钮。 渐变色 单色：选中该单选按钮可以使用较深着色到浅着色平滑过渡地进行单色填充。 双色：选中该单选按钮可以在指定两种颜色之间平滑地进行双色渐变填充，在颜 色选项组里可以设置颜色。
是经过或接近一系列给定点的光滑曲线。一般通过指定样条曲线的控制点和起 点，以及终点的切线方向来绘制样条曲线，在指定控制点和切线方向时，用户可 以在绘图区观察样条曲线的动态效果，这样有助于用户绘制出想要的图形。在绘 制样条曲线时，还可以改变样条拟合的偏差，以改变样条与指定拟合点的距离， 控制曲线与点的拟合距离，此偏差值越小，样条曲线就越靠近这些点。 12.修订云线 12.修订云线 绘图－修订云线，或或在二维绘图面板上单击修订云线按钮，或在命令行中输入 revcloud。 修订云线是由连续圆弧组成的多段线。在检查或用红线圈阅图形时，可以使用修 订云线功能亮显标记以提高工作效率。 可以从头开始创建修订云线， 也可以将对象 （例如圆、 椭圆、 多段线或样条曲线） 转换为修订云线。 13.图案填充 图案填充是指使用预定义填充图案填充图形区域， 可以使用当前线型定义简单的 线图案，也可以创建更加复杂的填充图案。填充分实体填充和渐变填充两种，实 体填充使用实体颜色填充图形区域， 渐变填充是一种颜色的不同灰度之间或两种 颜色之间使用过渡。 在菜单中选择绘图－填充图案命令，或在命令行中输入 hatch 命令，或单击二维 绘图面板中填充图案按钮，都可以打开图案填充和渐变色对话框。 图案填充选项卡用于设置实体填充，该选项卡包括 6 个选项组：类型、角度和比 例、图案填充和比例、图案填充原点、边界、选项和继承特性。 类型：包括预定义、用户定义、自定义三种 ①图案： 控制对填充图案的选择，单击按钮，弹出填充图案选项板对话框，在该对话框的 四个选项卡中可以选择合适的填充图案类型。 ②样例： 显示选定图案的预览。 ③角度和比例： 主要是控制填充的疏密程度和倾斜程度。 角度是设置填充图案的角度， 双向复选框是设置当填充图案选择用户自定义时采 用的线型和线条布置是单向还是双向。 比例是设置填充图案的比例值。 间距是设置当用户选择用户自定义时填充图案类型时采用的线型的线条的间距， 输入不同间距值将得到不同填充效果。 ISO 笔宽是主要针对用户选择预定义填充图案类型，同时选择了 ISO 预定义图案 时，可以改变笔宽值来改变填充效果。 ④边界： 主要用于用户指定图案填充的边界， 用户可以通过指定对象封闭的区域中的点或 者封闭区域的对象的方法确定填充边界通常使用的是添加“拾取点”按钮和添加 选择对象按钮。 渐变色 单色：选中该单选按钮可以使用较深着色到浅着色平滑过渡地进行单色填充。 双色：选中该单选按钮可以在指定两种颜色之间平滑地进行双色渐变填充，在颜 色选项组里可以设置颜色。

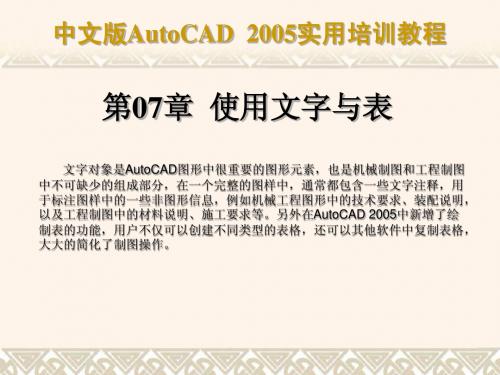

中文版AutoCAD 2005实用培训教程第07章 使用文字与表简明教程PPT课件
中文版AutoCAD 2005实用培训教程
教学目标
通过对本章的学习，读者应了解并掌握创建文字样式和表格的基本方法， 并能够设置一种文字样式，来创建单行文字和多行文字。
教学重点与难点
创建文字样式 创建与编辑单行文字 创建与编辑多行文字 正确使用文字控制符 使用表格
中文版AutoCAD 2005实用培训教程
中文版AutoCAD 2005实用培训教程
7.2.2 使用文字控制符
在实际设计绘图中，往往需要标注一些特殊的字符，例如，在文字上方或 下方加划线、标注度(°)、±、φ等符号。由于这些特殊字符不能从键盘上直 接输入，因此，AutoCAD提供了相应的控制符，以实现这些标注要求。
中文版AutoCAD 2005实用培训教程
7.2.3 编辑单行文字
编辑单行文字包括文字的内容、对正方式以及缩放比例，选择“修 改”|“对象”|“文字”子菜单中的命令可以进行设置。 选择“修改”|“对象”|“文字”|“编辑”命令，然后在绘图窗口中单击需要 编辑的单行文字，将打开“编辑文字”对话框，在“文字”文本框中可以重新 输入文本内容 选择“修改”|“对象”|“比例”命令，然后在绘图窗口中单击需要编辑的 单行文字，此时需要输入缩放的基点以及指定新高度、或匹配对象(M)，或缩 放比例(S) 选择“修改”|“对象”|“对正”命令，然后在绘图窗口中单击需要编辑的 单行文字，此时可以重新设置文字的对正方式
中文版AutoCAD 2005实用培训教程
第07章 使用文字与表
文字对象是AutoCAD图形中很重要的图形元素，也是机械制图和工程制图 中不可缺少的组成部分，在一个完整的图样中，通常都包含一些文字注释，用 于标注图样中的一些非图形信息，例如机械工程图形中的技术要求、装配说明， 以及工程制图中的材料说明、施工要求等。另外在AutoCAD 2005中新增了绘 制表的功能，用户不仅可以创建不同类型的表格，还可以其他软件中复制表格， 大大的简化了制图操作。

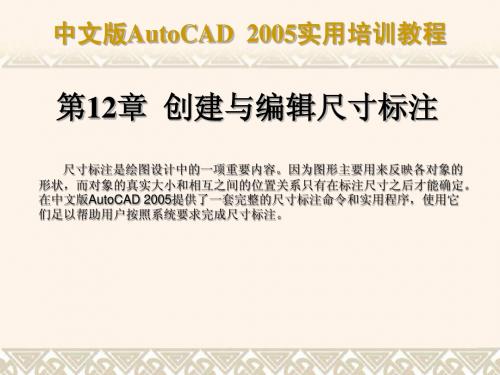

中文版AutoCAD 2005实用培训教程第12章 创建与编辑尺寸标注简明教程PPT课件
中文版AutoCAD 2005实用培训教程
12.2 长度型尺寸标注
长度型尺寸标注用于标注图形中两点间的长度，这些点可以是端点、交点、 圆弧弦线端点或用户能够识别的任意两个点。在AutoCAD 2005中，长度型尺 寸标注最为复杂，包括多种类型，如“线性标注”，“对齐标注”、“基线标 注”和“连续标注”。 线性标注 对齐标注 连续标注 基线标注
ห้องสมุดไป่ตู้
本章知识点
尺寸标注的类型 长度型尺寸标注 半径、直径和圆心标注 角度和其他类型标注 形位公差标注 编辑标注对象 尺寸标注的关联性
中文版AutoCAD 2005实用培训教程
12.1 尺寸标注的类型
中文版AutoCAD 2005提供了十余种标注工具用以标注图形对象，这十余 种工具位于“标注”菜单下或“标注”工具栏中，使用它们可以进行直径、半 径以及线性等的标注，如图所示。
中文版AutoCAD 2005实用培训教程
12.3 半径、直径和圆心标注
在AutoCAD 2005中，可以使用“半径”、“直径”与“圆心”命令，标 注圆或圆弧的半径尺寸、直径尺寸以及圆心位置。 半径标注和直径标注 圆心标记
中文版AutoCAD 2005实用培训教程
12.4 角度和其他类型标注
在AutoCAD 2005中，除了前面介绍的几种常用尺寸标注外，还可以使用 角度标注以及其他类型的标注功能，对图形中的角度、坐标等元素进行标注。 角度标注 引线标注 坐标标注 快速标注
中文版AutoCAD 2005实用培训教程
12.5 形位公差标注
形位公差在机械图形中极为重要。一方面，如果形位公差不能完全控制， 装配件就不能正确装配；另一方面，过度吻合的形位公差又会由于额外的制造 费用而造成浪费。但在大多数的建筑图形中，形位公差几乎不存在的 。
AUTOCAD2005课件
课程说明
目 录
上一页
下一页 退 出
AutoCAD2004中文版是目前使用最普遍的 计算机绘图软件之一，在机械、建筑、汽 车、电子、航天、造船、地质、服装等多 个领域得到了广泛应用，因为其适用面之 广、拥有强大的绘图功能，受到了工程技 术人员的青睐。 应知应会：平面绘图、编辑、构造命令、 图层、图块、颜色、线型尺寸及文字说明、 三维模型的绘制、编辑构造面域造型和实 体造型，建立鸟瞰图和透视图。 授课采用理论讲解与实例操作相结合。
目 录
上一页
下一页 退 出
目 录
正交命令（ORTHO）
上一页
下一页 退 出
作用：限制鼠标只能在两个方向上拾取点 ，即相对于前一拾取点呈０ ０ 或９０ ０ 的 方向上拾取点。 命令的输入： １）、Commamd： ORTHO↙ ２）、左键单击状态行中的ORTHO ，即可打开或关闭，或用“Ｆ8”功能键。
课堂举例
目 录 １、点的坐标的输入方式； ２、用坐标输入的方式和画直线命令，画出下面的图形； 以图框（３＃：420,297）为例，用直线命令和矩形命令 分别画出；
上一页
下一页 退 出
第二讲 绘图参数设置
目 录
内容提要：
绘图单位和图形界限 栅格（GRID），捕捉（SNAP），正交(ORTHO) 绘图设置（DSETTINGS） 线型（LINETYPE） 图层（LAYER） 绘图和编辑命令：圆（CIRCLE）、圆弧(ARC) 、正多边形(POLYGON)；平行复制(OFFSET)、修 剪(TRIM)、断开(BREAK)
四、 设置线型（LINETYPE）、线宽（Ｌ WEIGHT）和颜色（COLOR）
目 录
上一页
下一页 退 出
中文版AutoCAD 2005实用培训教程第14章 绘制三维实体简明教程PPT课件
中文版AutoCAD 2005实用培训教程
第14章 绘制三维实体
三维图像比二维图像更具体、更直接的表现物体的结构特征。在AutoCAD 2005中，用户可以直接使用系统提供的命令创建长方体、球体及圆锥体等实 体外，还可通过对二维图像进行拉伸、旋转，进行布尔运算以及干涉等操作来 创建各种各样的复杂实体。
14.2.1 将二维图形拉伸为实体
在中文版AutoCAD 2005中，使用“绘图”|“实体”|“拉伸”命令，可以将 二维对象沿Z轴或某个方向拉伸成实体。拉伸对象被称为断面，拉伸对象可以 是可以是任何二维封闭多段线、圆、椭圆、封闭样条曲线和面域，且多段线对 象的顶点数不能超过500个，不能小于3个。
中文版AutoCAD 2005实用培训教程
14.2.2 将二维图形旋转成实体
在中文版AutoCAD 2005中，还可以使用“绘图”|“实体”|“旋转”命令， 将二维对象绕某一轴旋转生成实体。用于旋转的二维对象可以是封闭多段线、 多边形、圆、椭圆、封闭样条曲线、圆环以及封闭区域。三维对象、包含在块 中的对象、有交叉或自干涉的多段线不能被旋转，并且每次只能旋转一个对象。
中文版AutoCAD 2005实用培训教程
教学目标
通过对本章的学习，用户应了解三维基本实体的绘制方法，并能够使用布 尔运算创建各种各样的复杂实体。
教学重点与难点
绘制基本的三维实体 将二维图形拉伸为实体 将二维图形旋转成实体 与实体有关的系统变量 通过布尔运算创建复杂实体
中文版AutoCAD 2005实用培训教程
中文版AutoCAD 2005实用培训教程
14.3 布尔运算
用户在使用AutoCAD 2005的过程中，可以通过对简单三维实体执行交集、 差集、并集以及干涉等布尔运算来绘制出复杂的三维实体。 并集运算 差集运算 交集运算 干涉运算
第14章 绘制三维实体
三维图像比二维图像更具体、更直接的表现物体的结构特征。在AutoCAD 2005中，用户可以直接使用系统提供的命令创建长方体、球体及圆锥体等实 体外，还可通过对二维图像进行拉伸、旋转，进行布尔运算以及干涉等操作来 创建各种各样的复杂实体。
14.2.1 将二维图形拉伸为实体
在中文版AutoCAD 2005中，使用“绘图”|“实体”|“拉伸”命令，可以将 二维对象沿Z轴或某个方向拉伸成实体。拉伸对象被称为断面，拉伸对象可以 是可以是任何二维封闭多段线、圆、椭圆、封闭样条曲线和面域，且多段线对 象的顶点数不能超过500个，不能小于3个。
中文版AutoCAD 2005实用培训教程
14.2.2 将二维图形旋转成实体
在中文版AutoCAD 2005中，还可以使用“绘图”|“实体”|“旋转”命令， 将二维对象绕某一轴旋转生成实体。用于旋转的二维对象可以是封闭多段线、 多边形、圆、椭圆、封闭样条曲线、圆环以及封闭区域。三维对象、包含在块 中的对象、有交叉或自干涉的多段线不能被旋转，并且每次只能旋转一个对象。
中文版AutoCAD 2005实用培训教程
教学目标
通过对本章的学习，用户应了解三维基本实体的绘制方法，并能够使用布 尔运算创建各种各样的复杂实体。
教学重点与难点
绘制基本的三维实体 将二维图形拉伸为实体 将二维图形旋转成实体 与实体有关的系统变量 通过布尔运算创建复杂实体
中文版AutoCAD 2005实用培训教程
中文版AutoCAD 2005实用培训教程
14.3 布尔运算
用户在使用AutoCAD 2005的过程中，可以通过对简单三维实体执行交集、 差集、并集以及干涉等布尔运算来绘制出复杂的三维实体。 并集运算 差集运算 交集运算 干涉运算
AutoCAD 2005快速入门
在绘图区的左下方有3个标签：“模型”、“布局1” 和“布局2”，用户可以利用这3个标签方便地在图纸空间
和模型空间之间进行切换。
在绘图区中，系统默认显示颜色为黑色。用户可以根 据需要将其改变为其他的颜色，具体操作步骤如下： （1）选择“工具”→“选项”命令，弹出“选项” 对话框，在该对话框中打开“显示”选项卡，如图1.2.7所
图1.3.4 “局部打开”对话框
三、保存图形文件 启动保存图形文件命令有3种方式： （1）选择“文件”→“保存”命令。 （2）单击“标准”工具栏上的“保存”按钮 。
（3）在命令行提示下输入“QSAVE”。
执行以上命令后，若文件未命名（系统默认为 drawing1.dwg），则系统将弹出“图形另存为”对话框，如 图1.3.5所示。利用该对话框用户可以指定文件的保存路径、 文件的名称和存储格式；若文件已命名，系统则直接以指定
6．状态栏 状态栏位于命令行下方，如图1.2.10所示，主要用来显 示AutoCAD当前的状态，如当前十字光标在绘图区所处的 绝对坐标位置，绘图时是否打开了捕捉、栅格、正交、线
宽等功能。在中文版AutoCAD 2005中，用户可以根据需要
设置显示在屏幕上的选项。
其具体操作步骤如下：单击状态栏右侧
按钮，弹出
下面分别对这几个组成部分进行介绍。
1．标题栏 标题栏中显示的是当前图形文件的名称，如图1.2.1所 示标题栏显示的是“Drawing1.dwg”。在标题栏上单击鼠 标右键，则系统自动弹出一个快捷菜单，如图1.2.2所示。
用户可以利用该菜单对窗口进行移动、恢复正常大小、最
小化和关闭等操作。
图1.2.2 快捷菜单
第一章 AutoCAD 2005快速入门
第一节 AutoCAD 2005的安装和启动
中文版AutoCAD 2005实用培训教程第17章 创建和管理块与块属性简明教程PPT课件
中文版AutoCAD 2005实用培训教程
教学目标
通过对本章的学习，读者应了解创建、存储、使用、编辑和管理块的方法， 并能够创建块和带属性的块，以及在图形中插入它们。
教学重点与难点
创建块 存储块 插入块 创建与插入带属性的块
中文版AutoCAD 2005实用培训教程
本章知识点
创建与编辑块 编辑与管理块属性
中文版AutoCAD 2005实用培训教程
17.2 编辑与管理块属性
块属性是附属于块的非图形信息，是块的组成部分，是特定的可包含在块 定义中的文字对象，并且在定义一个块时，属性必须预先定义而后被选定。通 常属性用于在块的插入过程进行自动注释。
块属性的特点 创建并使用带有属性的块 修改属性定义 编辑块属性 块属性管理器
中文版AutoCAD 2005实用培训教程成的对象集合，常用于绘制复杂、重复的图形。一 旦一组对象组合成块，就可以根据作图需要将这组对象插入到图中任意指定位 置，而且还可以按不同的比例和旋转角度插入。 块的特点 创建块 插入块 存储块 使用“特性”窗口编辑块 设置插入基点 块与图层的关系
中文版AutoCAD 2005实用培训教程
第17章 创建和管理块与块属性
在使用AutoCAD绘图时，如果图形中有大量相同或相似的内容，或者所绘 制的图形与已有的图形文件相同，则可以把要重复绘制的图形创建成块，在需 要时直接插入它们；也可以将已有的图形文件直接插入到当前图形中，从而提 高绘图效率。此外，用户还可以根据需要，为块创建属性，用来指定块的名称、 用途及设计者等信息。
中文版AutoCAD 2005实用培训教程第03章 精确绘制图形简明教程PPT课件
教学重点与难点
使用坐标系 使用捕捉、栅格和正交 使用对象捕捉 使用自动追踪
中文版AutoCAD 2005实用培训教程
本章知识点
使用坐标系 使用捕捉、栅格和正交 使用对象捕捉 使用自动追踪
中文版AutoCAD 2005实用培训教程
3.1 使用坐标系
在绘图过程中，要精确定位某个对象，必须以某个坐标系作为参照，以便 精确拾取点的位置。AutoCAD坐标系包括世界坐标系(WCS)和用户坐标系 (UCS)。通过AutoCAD的坐标系可以提供精确绘制图形的方法，可以按照非常 高的精度标准，准确地设计并绘制图形。 AutoCAD 2005中的坐标系 点坐标的表示方法 控制坐标的显示 修改用户坐标系
中文版AutoCAD 2005实用培训教程
3.2 使用捕捉、栅格和正交
在AutoCAD中绘制图形时，尽管用户可以通过移动光标来指定点的位置， 但该方法却很难精确指定点的某一位置，因此，要精确定位点，还可以使用系 统提供的栅格、捕捉和正交功能来定位点。 设置栅格和捕捉 使用捕捉与栅格 使用正交模式
中文版AutoCAD 2005实用培训教程
3.3.1 设置对象捕捉参数
用户选择“工具”|“选项”命令，打开“选项”对话框，在“草图”选项 卡的“自动捕捉设置”选项区中可以设置自动捕捉方式，如图所示。
中文版AutoCAD 2005实用培训教程
3.3.2 打开对象捕捉功能
在AutoCAD 2005中，用户可以通过“对象捕捉”工具栏、“草图设置” 对话框等方式调用对象捕捉功能。 对象捕捉工具栏 使用自动捕捉功能 对象捕捉快捷菜单
3.4.3 使用对象捕捉追踪
对象捕捉追踪是指按与对象的某种特定关系来追踪，这种特定关系确定了 一个事先并不知道的角度。也就是说，如果事先不知道具体的追踪方向(角度)， 但知道与其他对象的某种关系(如相交)，则用对象捕捉追踪，如图所示；如果 事先知道要追踪的方向(角度)，则使用极轴追踪；在AutoCAD 2005中，对象 捕捉追踪和极轴追踪可以同时使用。
