隧道施工流程

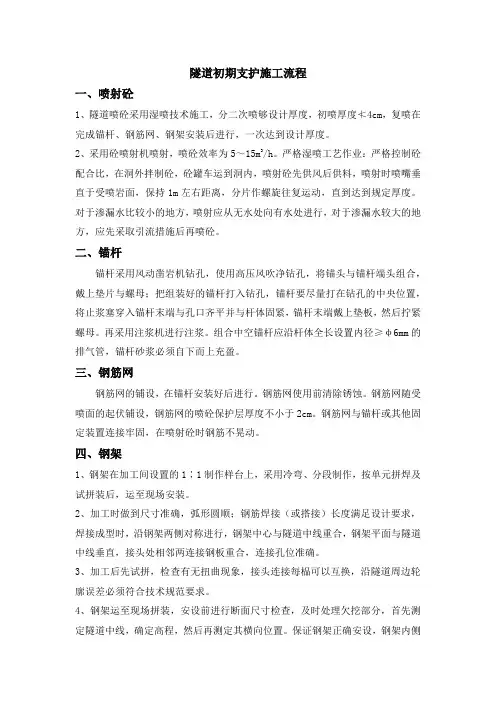

隧道初期支护施工流程
隧道初期支护施工流程一、喷射砼1、隧道喷砼采用湿喷技术施工，分二次喷够设计厚度，初喷厚度≮4cm，复喷在完成锚杆、钢筋网、钢架安装后进行，一次达到设计厚度。
2、采用砼喷射机喷射，喷砼效率为5～15m3/h。
严格湿喷工艺作业：严格控制砼配合比，在洞外拌制砼，砼罐车运到洞内，喷射砼先供风后供料，喷射时喷嘴垂直于受喷岩面，保持1m左右距离，分片作螺旋往复运动，直到达到规定厚度。
对于渗漏水比较小的地方，喷射应从无水处向有水处进行，对于渗漏水较大的地方，应先采取引流措施后再喷砼。
二、锚杆锚杆采用风动凿岩机钻孔，使用高压风吹净钻孔，将锚头与锚杆端头组合，戴上垫片与螺母；把组装好的锚杆打入钻孔，锚杆要尽量打在钻孔的中央位置，将止浆塞穿入锚杆末端与孔口齐平并与杆体固紧，锚杆末端戴上垫板，然后拧紧螺母。
再采用注浆机进行注浆。
组合中空锚杆应沿杆体全长设置内径≥φ6mm的排气管，锚杆砂浆必须自下而上充盈。
三、钢筋网钢筋网的铺设，在锚杆安装好后进行。
钢筋网使用前清除锈蚀。
钢筋网随受喷面的起伏铺设，钢筋网的喷砼保护层厚度不小于2cm。
钢筋网与锚杆或其他固定装置连接牢固，在喷射砼时钢筋不晃动。
四、钢架1、钢架在加工间设置的1∶1制作样台上，采用冷弯、分段制作，按单元拼焊及试拼装后，运至现场安装。
2、加工时做到尺寸准确，弧形圆顺；钢筋焊接（或搭接）长度满足设计要求，焊接成型时，沿钢架两侧对称进行，钢架中心与隧道中线重合，钢架平面与隧道中线垂直，接头处相邻两连接钢板重合，连接孔位准确。
3、加工后先试拼，检查有无扭曲现象，接头连接每榀可以互换，沿隧道周边轮廓误差必须符合技术规范要求。
4、钢架运至现场拼装，安设前进行断面尺寸检查，及时处理欠挖部分，首先测定隧道中线，确定高程，然后再测定其横向位置。
保证钢架正确安设，钢架内侧有2cm、外侧有4cm的喷射砼，安设拱脚或墙脚前清除垫板下的松碴，将钢架置于原状围岩上，在软弱地段，采用拱脚下垫钢板的方法。

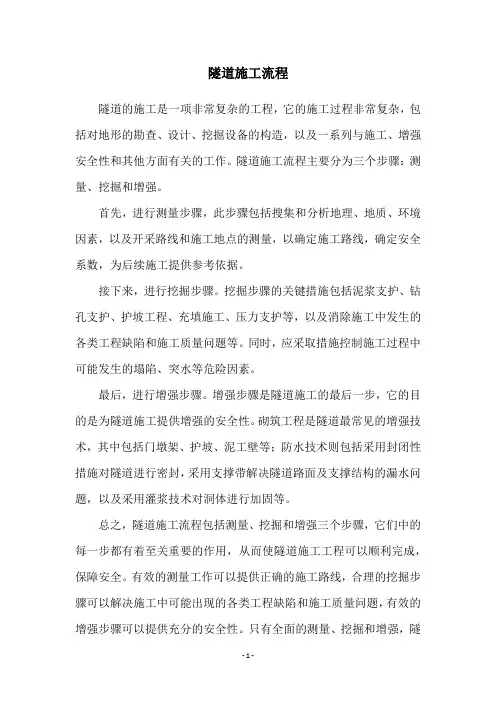

隧道施工流程
隧道施工流程
隧道的施工是一项非常复杂的工程，它的施工过程非常复杂，包括对地形的勘查、设计、挖掘设备的构造，以及一系列与施工、增强安全性和其他方面有关的工作。
隧道施工流程主要分为三个步骤：测量、挖掘和增强。
首先，进行测量步骤，此步骤包括搜集和分析地理、地质、环境因素，以及开采路线和施工地点的测量，以确定施工路线，确定安全系数，为后续施工提供参考依据。
接下来，进行挖掘步骤。
挖掘步骤的关键措施包括泥浆支护、钻孔支护、护坡工程、充填施工、压力支护等，以及消除施工中发生的各类工程缺陷和施工质量问题等。
同时，应采取措施控制施工过程中可能发生的塌陷、突水等危险因素。
最后，进行增强步骤。
增强步骤是隧道施工的最后一步，它的目的是为隧道施工提供增强的安全性。
砌筑工程是隧道最常见的增强技术，其中包括门墩架、护坡、泥工壁等；防水技术则包括采用封闭性措施对隧道进行密封，采用支撑带解决隧道路面及支撑结构的漏水问题，以及采用灌浆技术对洞体进行加固等。
总之，隧道施工流程包括测量、挖掘和增强三个步骤，它们中的每一步都有着至关重要的作用，从而使隧道施工工程可以顺利完成，保障安全。
有效的测量工作可以提供正确的施工路线，合理的挖掘步骤可以解决施工中可能出现的各类工程缺陷和施工质量问题，有效的增强步骤可以提供充分的安全性。
只有全面的测量、挖掘和增强，隧
道工程才能顺利完成，隧道才能得到有效的安全保障。
隧道施工工艺流程
隧道施工工艺流程隧道施工是一项复杂而又精密的工程，需要经过严密的规划和精细的施工工艺流程。
隧道施工工艺流程包括前期准备、隧道开挖、支护、衬砌、通风、排水等多个环节，下面我们就来详细介绍一下隧道施工工艺流程。
一、前期准备。
1.方案设计，在进行隧道施工之前，需要根据工程的具体情况进行方案设计，包括隧道的位置、长度、深度、断面形状等。
设计方案需要满足工程的需求，同时要考虑到施工的可行性和安全性。
2.勘察设计，在确定了隧道的方案设计之后，需要对工程的具体地质情况进行勘察，包括地质构造、地层情况、地下水情况等。
根据勘察结果，可以确定隧道的具体开挖方案和支护措施。
3.材料准备，在进行隧道施工之前，需要准备好施工所需的各种材料，包括钢筋、混凝土、支护材料、通风设备等。
二、隧道开挖。
1.机械设备，隧道开挖通常采用钻爆法或者盾构法，需要配备相应的机械设备，包括钻机、挖掘机、装载机、卡车等。
2.开挖工艺，根据设计方案和勘察结果，确定开挖的具体位置和断面形状，然后采用机械设备进行开挖作业。
在开挖过程中，需要不断地进行地质勘察和监测，及时发现地质变化和地下水情况。
三、支护。
1.支护材料，在隧道开挖过程中，需要对开挖的隧道进行支护，以防止地质灾害的发生。
支护材料包括钢支撑、混凝土衬砌、锚杆等。
2.支护工艺，根据地质情况和隧道的具体情况，确定支护的具体方案和材料，然后进行支护作业。
支护工艺需要严格按照设计要求进行，确保支护的牢固和安全。
四、衬砌。
1.衬砌材料，隧道的衬砌通常采用混凝土进行，需要准备好混凝土原材料和施工设备。
2.衬砌工艺，在进行隧道衬砌之前，需要对隧道进行清理和处理，然后根据设计要求进行混凝土浇筑。
衬砌工艺需要严格按照设计要求进行，确保衬砌的牢固和平整。
五、通风。
1.通风设备，隧道施工过程中，需要配备通风设备，以保障施工人员的安全和施工环境的通风换气。
2.通风工艺，根据隧道的具体情况和施工环境，确定通风设备的具体位置和通风方案，然后进行通风设备的安装和调试。
地铁区间隧道工程施工流程
地铁区间隧道工程施工流程一、前期准备工作1. 方案设计：首先根据设计需求确定隧道的线路、断面、长度和深度等参数，制定隧道施工方案。
2. 资金筹措：确定隧道施工的预算和资金来源。
3. 施工人员组织：确定工程需要的管理人员和施工人员，建立施工团队。
4. 设备采购：购买隧道施工所需的设备、机械和工具。
5. 材料采购：采购隧道施工所需的各种建筑材料和人工。
6. 安全措施：制订隧道施工的安全管理计划，确保施工过程中人员和设备的安全。
二、隧道施工阶段1. 周边环境整理：在开始隧道开挖之前，需要对周边环境进行整理，清除障碍物，保证施工的顺利进行。
2. 掘进坡道施工：首先要进行坡道的掘进施工，为隧道掘进提供施工的通道。
3. 掘进施工：通过隧道掘进机，根据设计方案逐步进行掘进施工，控制掘进的速度和方向。
4. 衬砌施工：隧道掘进后，需要进行衬砌施工，以确保隧道的安全和稳定。
5. 隧道通风安装：隧道施工结束后，需要进行隧道通风系统的安装。
6. 隧道防水处理：隧道施工完成后，需要进行隧道的防水处理，确保隧道无渗漏。
7. 隧道照明设置：安装隧道的照明系统，保证地铁隧道的亮度。
8. 隧道消防设施安装：安装隧道的消防设施，确保隧道的火灾安全。
三、隧道验收和交付阶段1. 隧道验收：对隧道施工完成后进行验收，检查隧道的质量和设计要求是否符合。
2. 隧道试运行：进行隧道的试运行，检验隧道通风系统、照明系统、消防设施等是否正常运行。
3. 隧道交付：最后完成隧道的验收和试运行后，将隧道交付给地铁公司或相关单位使用。
以上就是地铁区间隧道施工流程的详细介绍，施工中需要注意安全措施，确保施工质量和进度。
希望对大家了解地铁隧道施工有所帮助。

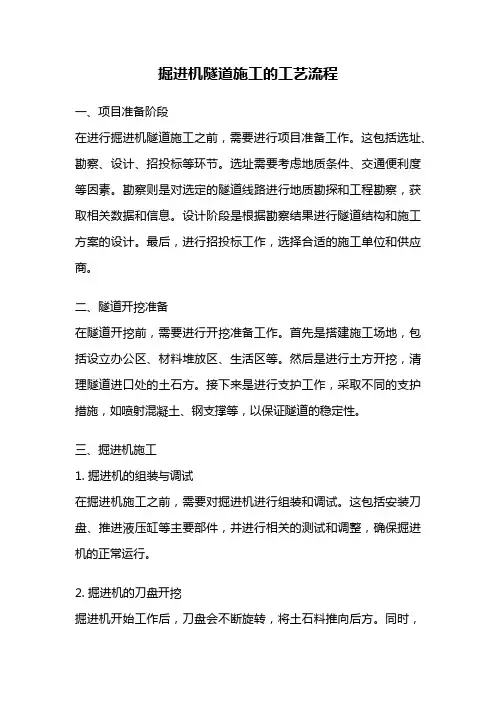

掘进机隧道施工的工艺流程
掘进机隧道施工的工艺流程一、项目准备阶段在进行掘进机隧道施工之前，需要进行项目准备工作。
这包括选址、勘察、设计、招投标等环节。
选址需要考虑地质条件、交通便利度等因素。
勘察则是对选定的隧道线路进行地质勘探和工程勘察，获取相关数据和信息。
设计阶段是根据勘察结果进行隧道结构和施工方案的设计。
最后，进行招投标工作，选择合适的施工单位和供应商。
二、隧道开挖准备在隧道开挖前，需要进行开挖准备工作。
首先是搭建施工场地，包括设立办公区、材料堆放区、生活区等。
然后是进行土方开挖，清理隧道进口处的土石方。
接下来是进行支护工作，采取不同的支护措施，如喷射混凝土、钢支撑等，以保证隧道的稳定性。
三、掘进机施工1. 掘进机的组装与调试在掘进机施工之前，需要对掘进机进行组装和调试。
这包括安装刀盘、推进液压缸等主要部件，并进行相关的测试和调整，确保掘进机的正常运行。
2. 掘进机的刀盘开挖掘进机开始工作后，刀盘会不断旋转，将土石料推向后方。
同时，掘进机还会喷射泥浆或水来软化土壤，降低切削阻力。
刀盘开挖的速度和深度可以根据实际情况进行调整。
3. 土石料的运输和处理掘进机开挖的土石料会通过输送带或管道进行运输。
在运输过程中，需要对土石料进行处理，如去除大块石头、过滤杂质等。
处理后的土石料可以用于填埋或其他用途。
4. 支护结构的安装在掘进机开挖的同时，需要进行支护结构的安装。
这包括安装钢支撑、喷射混凝土等。
支护结构的安装可以保证隧道的稳定性和安全性。
四、隧道竣工隧道掘进工作完成后，需要进行隧道的竣工工作。
首先是进行清理和修复工作，包括清理隧道内的杂物和残留物，修补可能存在的损坏部位。
然后是进行通风和照明设备的安装，以确保隧道内的通风和照明条件良好。
最后是进行隧道的验收和交付工作，确保隧道达到设计要求，并交付使用。
以上就是掘进机隧道施工的工艺流程。
通过项目准备、开挖准备、掘进机施工和隧道竣工等步骤，我们可以顺利完成隧道的施工工作。
掘进机隧道施工是一项复杂而重要的工程，需要专业的团队和先进的设备，以确保工程的质量和安全。

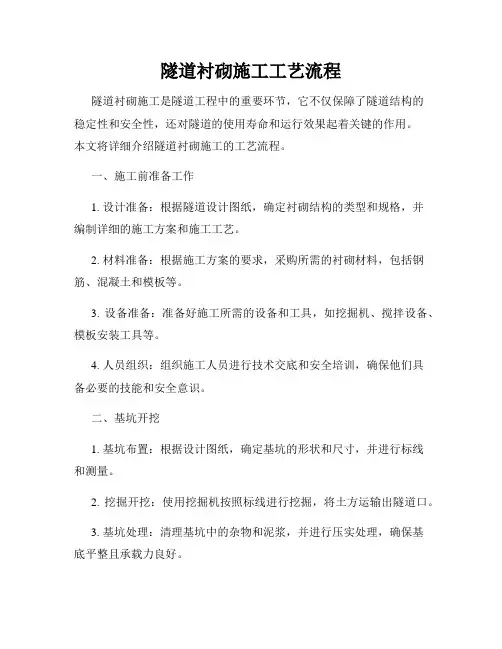

隧道衬砌施工工艺流程
隧道衬砌施工工艺流程隧道衬砌施工是隧道工程中的重要环节，它不仅保障了隧道结构的稳定性和安全性，还对隧道的使用寿命和运行效果起着关键的作用。
本文将详细介绍隧道衬砌施工的工艺流程。
一、施工前准备工作1. 设计准备：根据隧道设计图纸，确定衬砌结构的类型和规格，并编制详细的施工方案和施工工艺。
2. 材料准备：根据施工方案的要求，采购所需的衬砌材料，包括钢筋、混凝土和模板等。
3. 设备准备：准备好施工所需的设备和工具，如挖掘机、搅拌设备、模板安装工具等。
4. 人员组织：组织施工人员进行技术交底和安全培训，确保他们具备必要的技能和安全意识。
二、基坑开挖1. 基坑布置：根据设计图纸，确定基坑的形状和尺寸，并进行标线和测量。
2. 挖掘开挖：使用挖掘机按照标线进行挖掘，将土方运输出隧道口。
3. 基坑处理：清理基坑中的杂物和泥浆，并进行压实处理，确保基底平整且承载力良好。
三、钢筋安装1. 钢筋加工：根据设计要求和施工图纸，对预制的钢筋进行加工和预埋处理。
2. 钢筋安装：在基坑中按照设计要求将钢筋焊接或连接好，并采用支撑或固定装置固定。
四、模板安装1. 模板准备：根据设计要求和施工图纸，制作或准备好隧道衬砌的模板。
2. 模板安装：将模板按照设计要求安装在基坑内，确保模板的位置和尺寸准确，并采取支撑和调整措施。
五、混凝土浇筑1. 配料准备：按照设计要求和施工方案，准备好混凝土配料，包括水泥、骨料和掺合材料等。
2. 混凝土搅拌：将配料投入混凝土搅拌站进行搅拌，并控制好搅拌时间和搅拌质量。
3. 混凝土输送：将搅拌好的混凝土通过输送设备输送到施工现场。
4. 混凝土浇筑：按照施工方案，将混凝土均匀地倒入模板中，并采取振捣措施，确保混凝土的密实性和均匀性。
5. 混凝土养护：浇筑完成后，对混凝土进行养护，包括覆盖湿布、喷水养护等，以控制混凝土的水分蒸发和温度变化。
六、模板拆除和收尾工作1. 模板拆除：等待混凝土充分凝固后，拆除模板，并清理模板和基坑内的杂物。
矿山法隧道洞身开挖施工流程
(一) 施工作业准备1．熟悉施工图纸，做好各项技术交底。
2．做好现场劳动力组织，准备施工机械，并保证施工机械的完好率，使其能满足施工要求。
3. 预备好施工使用的各项材料，使其满足施工要求。
4. 清理场地，将洞门口范围内边坡、仰坡以上可能滑塌的表土、危石应清除，不留后患。
5. 完成隧道洞门口的排水系统。
(二) 截排水沟的施作。
1.边、仰坡开挖前完成，防止山坡地表水冲刷、漫流，影响结构安全。
2.截排水沟槽截面尺寸和坡度符合设计要求。
(三) 边仰坡开挖1.根据图纸的里程、标高对洞口边仰坡进行放线。
2.洞口边仰坡开挖，自上而下进行，分层开挖分层防护。
3.土石方开挖宜采用弱爆破，或采用人工机械开挖。
(四)边仰坡支护边坡开挖时应边开挖边采用锚喷防护作为临时支护。
施工顺序：风钻钻孔、安装锚杆、挂钢筋网、喷射混凝土。
支护参数应符合设计。
支护参数经验值：锚杆采用Φ22 螺纹钢长3m，间距为1m×1m 梅花型布置，锚杆留出土体外10cm，焊接ф8 钢筋网，并喷射C20 砼10cm 支护。
(五)超前管棚（小导管）注浆（预）可参见管棚作业施工工艺。
1.暗洞进洞管棚按设计要求一次顶进30m 以上。
2.检查开挖断面中线及高程，开挖轮廓线应符合设计要求，按设计要求做好套拱。
3.安设钻孔设备钻设管棚孔，孔深不小于30m。
4.钢管环向间距40cm，仰角1~3 度(不包括线路纵向)，方向与线路中线平行，倾角应严格控制，以防超挖或欠挖。
5.钢管应按设计位置施工，应先打奇数钢花管，立即注浆。
注浆后再打偶数钢花管，通过偶数钢花管钻进时流出的液体及其颜色检查奇数孔的注浆质量，以保证孔口的孔向正确。
每钻完一孔便顶进一根钢管，钻进中应经常采用测斜仪量测钢管钻进的偏斜度，发现偏斜超过设计要求时，及时纠正。
6.钢管采用Φ80~108mm，壁厚6mm 的热轧无缝钢管，节长为3m、6m，为了便于钢管的顶进钢管接头采用丝扣连接，丝扣长度不小于15cm。
隧道开挖及支护施工流程
隧道开挖及支护施工流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!隧道开挖与支护施工的详细流程隧道工程，作为基础设施建设的重要组成部分，其开挖与支护施工流程至关重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隧道施工流程
隧道施工是一项复杂的工程，其施工流程也比较严格。
一般来讲，隧道施工包括前期准备、基础设施、工程本体、安全技术措施和质量验收五个主要工程环节。
一、前期准备
1、勘察设计：建立一套标准的勘察设计方案，结合施工地质条件完成勘察设计；
2、设备准备：在施工前准备好相应的施工设备，采购施工材料和工具；
3、施工组织：组织和安排施工工作，编制施工制度和施工组织图；
4、安全策划：设计制定安全规程、安全技术方案和施工现场体系；
5、质量管理：建立质量把关点、编制质量检测方法及步骤，编写质量检查记录表，实施质量检点检查。
二、基础设施
1、清理和准备：对施工区域进行清理，修整隧道施工现场，建立现场施工环境；
2、埋设墩柱：根据施工图纸安排墩柱埋设位置及孔径，完成隧道墩柱埋设工作；
3、支护结构：根据施工图纸按照规范要求安设支护工程，确保施工安全；
4、水电设施：安排隧道施工区域内的供水、排水和供电设施，把控施工水电质量；
5、管口建设：施工结束之前，要安排管口新建或修复工作，确保隧道正常使用。
三、工程本体
隧道施工需要按照图纸及规范就每一个工序进行彻底的把控，一般来讲，通常包括地质探测、支护施工、顶管施工、侧壁施工、隧道衬砌工程、底板施工及隧道排气等工序。
1、地质探测：根据勘察设计资料，进行洞内地质和应力测量，确定管理状况；
2、支护施工：根据勘察设计资料及工程地质，按照施工方案安排支护施工；
3、顶管施工：安排顶管施工工作，根据施工图纸完成穿越洞体的顶管施工；
4、侧壁施工：按照施工图纸进行侧壁的土石施工，内外周平整，保护周边自然环境；
5、隧道衬砌：安排砌筑衬砌工程，按照规范完成洞体衬砌；
6、底板施工：底板为隧道本体结构支撑非常重要，底板施工必须完全按照施工图纸进行；
7、隧道排气：安排洞内排气设施，确保隧道内的空气流通，减少因施工产生的污染。
四、安全技术措施
1、安全防护：在施工现场建立安全防护，做好安全防护措施，确保施工的安全；
2、洞口施工：在洞口安排支护设施，确保洞口施工安全，保证施工现场稳定；
3、设备安全：安排机械设备安全，检查施工机械设备，确保施工机械设备正常运行；
4、排水工程：安排排水措施，以免地下水造成局部施工受损；
5、施工截止：安排施工截止工作，按照图纸完成施工截止，确保施工安全。
五、质量验收
1、检查登记：根据施工图纸，进行工程质量检查登记；
2、技术评定：评定工程质量和技术水平，确保隧道施工水平；
3、质量评估：对完成的隧道施工质量进行评估，确定施工质量；
4、质量保证：质量管理部门负责质量保证，确保项目质量；
5、安全检查：安全管理部门负责安全检查，确保项目安全。
《隧道施工流程》的标准完成，不仅要求施工质量必须达到规定标准，而且要求施工安全，做到施工质量和安全无差错。
每一步施工环节要积极有效地开展工作，确保隧道施工质量和安全，最终完成优质的隧道施工工程。
