电子元件知识培训(1)
2020/11/27
电子元件知识培训(1)
课程介绍
1 元件分类及封装介绍 2 常规元件介绍
仪器使用及元件测试
3
电子元件知识培训(1)
元件分类
➢ 主动元件 (Active)：
在模拟或数字电路中，可以自己控制电压和电流，以产生 增益或开关作用，即对施加信号有反应，可以改变自己的 基本特性。 如二极管，三极管，LCD，IC类。
电子元件知识培训(1)
•主要特性参数:
1.电感量L: 电感量L表示线圈本身固有特性，
2.感抗XL: 电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。XL=2πfL
3.品质因素Q 品质因素Q是表示电感质量的一个物理量，Q为感抗 XL与其等效的电阻 的比值，即：Q=XL/R 。Q值高，损耗小 ，电感愈好
其它还有：毫法（mF），微法（uF），纳法（nF）， 皮法（pF）。 换算关系：1F=13mF=106uF=109 nF=1012pF
电子元件知识培训(1)
•分类
电容
电子元件知识培训(1)
•主要特性参数:
1.容量与误差：实际电容量和标称电容量允许的最大偏差范围. 2.额定工作电压：电容器在电路中能够长期稳定,可靠工作,所承受的最大直流 电压。 3.温度系数：在一定温度范围内，温度每变化1℃，电容量的相对变化值。 温度系数越小越好。 4.绝缘电阻：用来表明漏电大小的。一般小容量的电容，绝缘电阻很大，在 几百兆欧姆或几千兆欧姆。电解电容的绝缘电阻一般较小。相对而言，绝缘 电阻越大越好，漏电也小。 5.损耗DF值：在电场的作用下,电容器在单位时间内发热而消耗的能量.这些 损耗主要来自介质损耗和金属损耗.通常用损耗角正切值来表示。 6.频率特性：电容器的电参数随电场频率而变化的性质。
电子元件知识培训(1)
•贴片电容
单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件， 它有NPO、X7R、Z5U、Y5V等不同的规格， NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。 在相同的体积下由于填充介质不同所组成的电容器的容量就不同， 随之带来的电容器的介质损耗、容量稳定性等也就不同。 在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。 各材质一个很大的特性差异是温度特性。
B ±0.1%
C ±0.25%
D ±0.5%
F ±1%
G ±2%
J ±5%
K ±10%
M
+80% -20%
电子元件知识培训(1)
变压器
•定义：变压器是变换交流电压,电流和阻抗的器件, 线圈有两个或两个以上的绕组， 其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。 一般变压器次级线圈线径比初级粗，可以依此判断初次级线圈。
内部结构：有灯杯为正极， •二极管符号是D
电子元件知识培训(1)
三极管
•定义：双极型晶体管,晶体三极管,是一种电流控制电流 的半导体器件.其作用是把微弱信号放大成辐值较大的 电信号, 也用作无触点开关。
•作用:信号放大, 开关作用。 •分类：
•材质分: 硅管(Vf:0.6-0.7V)、锗管(Vf0.3-0.4V) •结构分: NPN 、 PNP。如图所示 •功能分: 开关管、功率管、达林顿管，光敏管等. •功率分：小功率管、中功率管、大功率管 •工作频率分：低频管、高频管、超频管 •结构工艺分：合金管、平面管 •安装方式:插件三极管、贴片三极管
电子元件知识培训(1)
•主要特性参数:
•特征频率fT 当f= fT时,三极管完全失去电流放大功能.如果工作频率大于fT,电 路将不正常工作.
•工作电压/电流 用这个参数可以指定该管的电压电流使用范围 •hFE：电流放大倍数. •VCEO：集电极发射极反向击穿电压,表示临界饱和时的饱和电压. •PCM最大允许耗散功率.
越小，电阻的稳定性越好.阻值随温度升高而增大的为正温度系数. 反之为负温度系数.
电子元件知识培训(1)
电阻
•电阻识别--色环电阻
色环电阻分四环和五环，通常误 差在1%以下的为精密电阻，用五 色环表示。
四色环： 第一、二色环为有效数值； 第三色环为倍数(0的个数) 第四色环为误差
五色环： 第一、二、三色环为有效数值； 第四色环为倍数(0的个数) 第五色环为误差
电子元件知识培训(1)
场效应管
•定义：场效应晶体管（Field Effect Transistor缩写(FET)）. 它属于电压控制型半导 体器件.场效应晶体管具有较高输入阻抗和低噪声 • 作用：放大.开关。 •分类：
1
电子元件知识培训(1)
电容
• 定义：电容电容是由两片金属膜紧靠，中间用绝缘材料隔 开而组成的元件，电容在电路中一般用“C”加数字表示. 电容的特性主要是隔直流通交流.电容容量的大小就是表 示能贮存电能的大小，电容对交流信号的阻碍作用称为容 抗，它与交流信号的频率和电容量有关。
• 作用：隔直.耦合.旁路.滤波.贮能. • 单位：电容的基本单位用法拉（F）表示，
•电性参数
A.电感 B.漏电感 C.直流电阻 D.圈数比 E.耐压 F.绝缘阻抗
电子元件知识培训(1)
二极管
•定义：由一个PN结组成的半导体元件。有单向导电性的特性，
正极P，负极N。电流只能从正极流向负极。
•作用：具有单向导电性能,在电路中作滤波,整流.检波.开关.限
幅作用。
•分类：
•材料：有锗二极管,硅二极管，砷化镓二极管; •制作工艺：面接触二极管和点接触二极管。 •用途：整流二极管，检波二极管，稳压二极管，变容二极管，光电二极管， 开关二极管，快速恢复二极管。 •结构：半导体结型二极管，金属半导体接触二极管。
电阻 电容 电感 变压器 二极管
三极管 场效应管 集成电路 印刷线路板 电池
电子元件知识培训(1)
电阻
• 定义：导电体对电流的阻碍作用称为电阻，用符号R表示， R=U/I.
• 作用：分流、限流、分压、偏置。 • 单位：欧姆（Ω），倍率单位有：千欧（KΩ），兆欧
（MΩ）,毫欧(m Ω)等。 换算方法是：1M Ω =103K Ω =106 Ω=109m Ω • 分类：
电子元件知识培训(1)
电阻
• E-96系列小于0603的标识及识别方法 由两个阿拉伯数字加一个字母组成，其中前两位所对应的 值为有效数值 ，字母代表误差。
“65A”表示464*10`0=464Ω “15B”表示140*10`1=1400Ω “66B”表示 475*10`1=4750Ω=4.75KΩ “09C”表示 121*10`2=12100Ω=12.1KΩ
电子元件知识培训(1)
•常见电容
1.铝电解电容器 用浸有电解质的吸水纸夹在两条铝箔中间卷绕而成，薄的化氧化膜作介质的 电容器. 有极性.负极标示。容量大，误差大，漏电流大；负极标示 2.钽电解电容器 用烧结的钽块作正极,电解质使用固体二氧化锰. 漏电流极小，贮存性良好， 寿命长，容量误差小，体积小钽电容本体上做标示的是正极。 3.薄膜电容器 结构与纸质电容器相似，但用聚脂、聚苯乙烯等低损耗塑材作介质，无极性， 分为塑胶薄膜电容及金属薄膜电容， 4.贴片电容 多层（积层，叠层）片式陶瓷电容。 MLCC。
电子元件知识培训(1)
电感
• 定义：电感是由导线一圈一圈地绕在绝缘管上,导线彼此 互相绝缘, 用L表示,隔交通直.
• 作用:电流作用组件,一般在电路中构成振荡,偕振电路 • 单位：单位有亨利(H)、毫亨利 (mH)、微亨利(uH)，
1H=103mH=106uH。 • 电感的分类：
按电感形式分类：固定电感,可变电感。 按导磁体性质分类：空芯线圈,铁氧体线圈,铁芯线圈、铜 芯线圈。 按工作性质分类：天线线圈,振荡线圈,扼流线圈、陷波线 圈,偏转线圈。 按绕线结构分类：单层线圈,多层线圈,蜂房式线圈。
初级次级电压和线圈圈数间具有下列关系： U1/U2=N1/N2
•作用:电压变换,阻抗变换，隔离，稳压。
U1 N1
U2 N2
电子元件知识培训(1)
•分类：
•电源相数：单相变压器、三相变压器、多相变压器。 用途：电源变压器,调压变压器,音频变压器,脉冲变压器，开关变压器。 •工作频率：
•工频变压器：工作频率为50Hz或60Hz •中频变压器：工作频率为400Hz或1KHz •音频变压器：工作频率为20Hz或20KHz •高频变压器：工作频率通常为上KHz至上百KHz以 •超音频变压器：20KHz以上，不超过100KHz
电子元件知识培训(1)
封装发展进程
结构方面 材料方面 引脚形状 装配方式
TO DIP PLCC QFP BGA CSP
金属,陶瓷 陶瓷,塑料 塑料
长引线 直插 短引线或 无引线 贴装 球状凸点
通孔插装 表面组装 直接安装
电子元件知识培训(1)
常见的封装形式
电子元件知识培训(1)
常用元件类型介绍
电子元件知识培训(1)
常规的贴片电阻的标准封装及额定功率如下表：
英制(mil)
0201 0402 0603 0805 1206 1210 1812 2010 2512
公制(mm)
0603 1005 1608 2012 3216 3225 4832 5025 6432
额定功1/8 1/4 1/3 1/2 3/4
电子元件知识培训(1)
电感
• 电感识别： 色标法和数标法
色码电感，与色环电阻很相似，通常为蓝绿外壳，常用四环表示。单位为uH
电子元件知识培训(1)
电感
• 电感识别： 色标法和数标法
3位数码,前2位为有效值,第3位为倍数,误差用字母表示,
单位为uH. 303K=30000uH±10%=30mH±10% 2R2=2.2uH(R表示小数点) R47M=0.47uH±20%

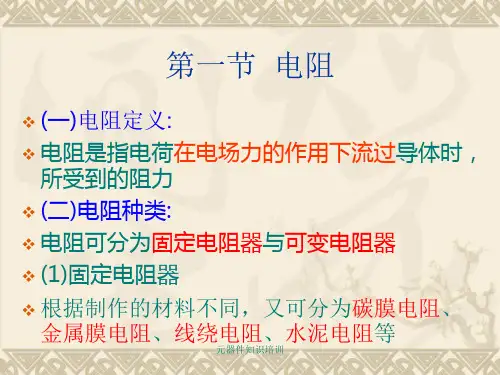

元器件知识培训课件
元器件知识培训
❖ 我公司常用电感 ❖ L1001 200匝 1.788mH±0.1mH ❖ L1002 135匝 833.6uH±20uH ❖ L1003 23匝 28uH±2uH ❖ L1004 25匝 30uH±2uH ❖ L1005 14匝 8.5uH±2uH ❖ L0201 160匝 1.82mH±0.04mH ❖ UF10.5 >=10mH
0.50±0.10 0.80±0.15 1.25±0.15 1.60±0.15 2.50±0.20 3.20±0.20 2.50±0.20 3.20±0.20
0.30±0.10 0.40±0.10 0.50±0.10 0.55±0.10 0.55±0.10 0.55±0.10 0.55±0.10 0.55±0.10
0402 0603 0805 1206 1210 1812 2010 2512
1005 1608 2012 3216 3225 4832 5025 6432
1.00±0.10 1.60±0.15 2.00±0.20 3.20±0.20 3.20±0.20 4.50±0.20 5.00±0.20 6.40±0.20
线（例如漆包线、纱包线等）绕制而成的电 磁感应元件，也是电子电路中常用的元器件 之一。
元器件知识培训
❖ 当闭合回路中的电流发生变化时，由这个电流产生 并穿过回路本身的磁通也发生变化，回路中将产生 感应电动势，这种现象称为“自感”；
❖ 如果两个线圈互相靠近，当其中一个线圈中电流所 产生的磁通有一部分与另-个线圈的磁通相环链，那 么，这个线圈中的电流发生变化时，会在另一个线 圈中产生感应电动势，这种现象称为"互感"。

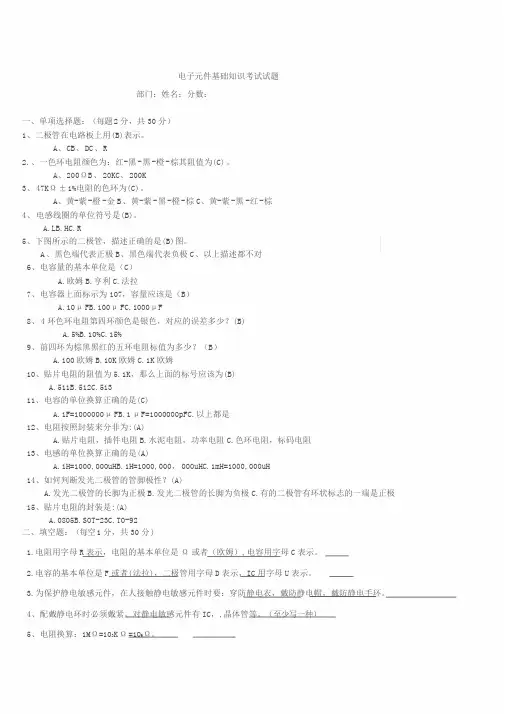

电子元件基础知识培训考试试题与答案
电子元件基础知识考试试题部门：姓名：分数：一、单项选择题：（每题2分，共30分）1、二极管在电路板上用(B)表示。
A、CB、DC、R2.、一色环电阻颜色为：红-黑-黑-橙-棕其阻值为(C)。
A、200ΩB、20KC、200K3、47KΩ±1%电阻的色环为(C)。
A、黄-紫-橙-金B、黄-紫-黑-橙-棕C、黄-紫-黑-红-棕4、电感线圈的单位符号是(B)。
A.LB.HC.R5、下图所示的二极管，描述正确的是(B)图。
A、黑色端代表正极B、黑色端代表负极C、以上描述都不对6、电容量的基本单位是（C）A.欧姆B.亨利C.法拉7、电容器上面标示为107，容量应该是（B）A.10μFB.100μFC.1000μF8、4环色环电阻第四环颜色是银色，对应的误差多少？(B)A.5%B.10%C.15%9、前四环为棕黑黑红的五环电阻标值为多少？（B）A.100欧姆B.10K欧姆C.1K欧姆10、贴片电阻的阻值为5.1K，那么上面的标号应该为(B)A.511B.512C.51311、电容的单位换算正确的是(C)A.1F=1000000μFB.1μF=1000000pFC.以上都是12、电阻按照封装来分非为:(A)A.贴片电阻，插件电阻B.水泥电阻，功率电阻C.色环电阻，标码电阻13、电感的单位换算正确的是(A)A.1H=1000,000uHB.1H=1000,000，000uHC.1mH=1000,000uH14、如何判断发光二极管的管脚极性？(A)A.发光二极管的长脚为正极B.发光二极管的长脚为负极C.有的二极管有环状标志的一端是正极15、贴片电阻的封装是:(A)A.0805B.SOT-23C.TO-92二、填空题：（每空1分，共30分)1.电阻用字母R表示，电阻的基本单位是Ω或者（欧姆）,电容用字母C表示。
2.电容的基本单位是F或者(法拉)，二极管用字母D表示，IC用字母U表示。
3.为保护静电敏感元件，在人接触静电敏感元件时要：穿防静电衣，戴防静电帽，戴防静电手环。
电子元器件培训资料(1)
压敏电阻:当电压到一定的电压时,阻值变小的电子原件. 保险电阻:结构是一个保险丝加一个电阻,当电流过载时,保险丝断开.
常用保险电阻对应色环表示阻值: 色标为: 黑色: ＲＮ１/４Ｗ １０欧 红色: ＲＮ１/４Ｗ ２.２欧 白色: ＲＮ１/４Ｗ １欧
三级管
排阻
三极管:三极管用标记“Ｑ”表示或２Ｎ***表示
排阻
三极管分类: # ＰＮＰ ＮＰＮ 三极管插装时,其弧边与线路板上符号的弧边对应
Ｂ ＣＤ
ＲＰ
Ｂ -----基极 Ｃ -----集电极 Ｅ -----发射极
ＲN 型
…
…
排阻ＲＰ型是有方向的,有圆点一脚为公共脚 排阻ＲＮ型是没有方向的.
SMT元件封装代码表
4702 =47000Ω 四位数表示为精密电阻，误差为F=1%
检查电阻注意点:
Ａ:电阻的种类 Ｂ:电阻的规格 Ｃ: 电阻的定格电压 Ｄ:电阻的阻值 Ｅ:电阻的误差
电阻的测式方法:
测量阻的工具:电阻表,数字万用表 LCR..
方法:先算出电阻的阻值,再将测量表的档位拔到比该电阻阻稍大和档位,将两脚笔短路,调节
标称值有效数字后0的个数(10的倍幂) 允许误差
颜色
黑 棕 红 橙 黄 绿 蓝 紫 灰 白
金 银 无色
第一位有 效值 0 1 2 3 4 5 6 7 8 9
第二位有 效值
倍率
0
10 0
1
10 1
2
10 2
3
10 3
4
10 4
5
5
10
6
6
10
7
10 7
8
10 8
电子电路基础知识培训
注：不同型号的万用表，档位标注与范围有所不通。
10、使用万用表对电阻的检测
①、测量档位选定后，对万用表电阻挡进行校 "0",方法是：将红、黑两表笔短接，观察指针是 否归"0"位,如不归"0"位，调整调零旋钮至指针 指向"0"位； ②、然后将万用表的两表笔（不分正负）分别 和电阻的两端相接，表针应指向相应的阻值刻 度上，如果表针不动和指示不稳定或与电阻上 的标示值相差很大，说明该电阻已损坏。
紫
灰 白
7
8 9
7
8 9
1000 000 0
1000 000 00 1000 000 000
黑
金 银 无色
0
0
1
0.1 0.01 ±0.05 ±0.1 ±0.2
5 .四色环电阻器的色环识别
第一道、第二道色环的 数值为真实有效值， 第三道色环的数值为乘 以10的倍数， 第四道色环为误差色环；
橙3，橙3，黑0，金±5%； · 33×100 =33Ω ±5%
电子元器件基础知识培训
弱电必备
银泰商业工程物业部
制作：张志永 演讲：张志永
技术是木桶的底，其它因素都是木桶的帮， 没有桶底，桶帮再高也没用。
• 市场经济最终有两个主宰：一是市场，二是技术；虽然 技术本身不是市场，但技术可以垄断市场，没有技术， 最终没有市场。
本章主讲电子元器件的基本知识
• 一、常用电子元器件介绍； （一）、 电阻器件 与 电容器件； （二）、电感器件 与 变压器； （三）、 晶体管（半导体）二极管 、 三极管； • 二、晶振； • 三、其它电子器件； • 四、贴片元器件介绍； • 五、IC芯片；（集成电路）的介绍；
电子元件基础知识(1)
方向辨认
IC第一号脚
电子元件基础知识(1)
常见元件辨别
5. IC插座 IC插座的使用：是为了使IC的撤换不用撤焊和重新焊接，直接换下即可。IC插座是
有极性的，其极性标志是IC插座一端上的挟槽，插入时必须对着板上的极性标志插座。
IC插座的管脚必须全部插入孔中。
电子元件基础知识(1)
常见元件辨别
6.晶振
电子元件基础知识(1)
常见元件辨别
7.液晶显示类
点阵
液晶
数码管
电子元件基础知识(1)
3rew
演讲完毕，谢谢听讲!
再见，see you again
2020/11/27
电子元件基础知识(1)
电码 功率值
RN55 1/8W
功率电码表
RN60 1/4W
RN65 1/2W
RN70 3/4W
RN75 1W
误差代码表
字母代码 C
D
F
G
J
K
M
误差(±%) 0.25 0.5 1
2
5
10 20
电子元件基础知识(1)
电阻
6.贴片(SMD)电阻：
外观及阻值的标识 ：片式
电阻器一般为表面黑色， 底面及两边为白色，一般 在外表面标出阻值大小；
件和布明线的金属化孔 ；
金属化孔(PTH) :一般用来插元件和布明线的金
属化孔； 电子元件基础知识(1)
