家庭防盗系统的设计..

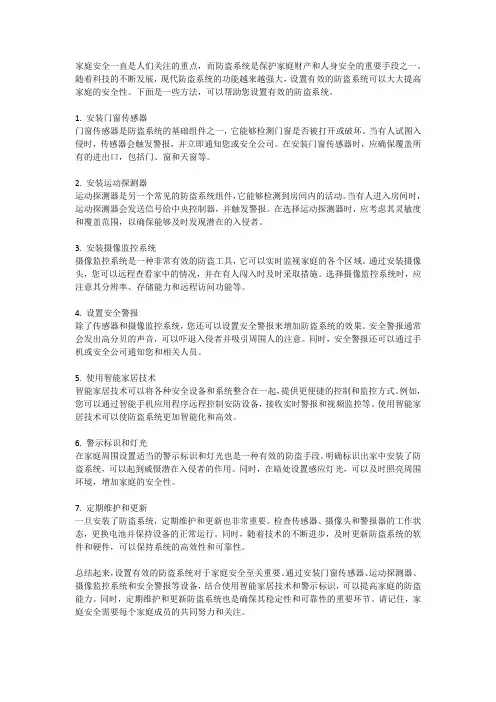

家庭安全：如何设置有效的防盗系统？
家庭安全一直是人们关注的重点，而防盗系统是保护家庭财产和人身安全的重要手段之一。
随着科技的不断发展，现代防盗系统的功能越来越强大，设置有效的防盗系统可以大大提高家庭的安全性。
下面是一些方法，可以帮助您设置有效的防盗系统。
1. 安装门窗传感器门窗传感器是防盗系统的基础组件之一，它能够检测门窗是否被打开或破坏。
当有人试图入侵时，传感器会触发警报，并立即通知您或安全公司。
在安装门窗传感器时，应确保覆盖所有的进出口，包括门、窗和天窗等。
2. 安装运动探测器运动探测器是另一个常见的防盗系统组件，它能够检测到房间内的活动。
当有人进入房间时，运动探测器会发送信号给中央控制器，并触发警报。
在选择运动探测器时，应考虑其灵敏度和覆盖范围，以确保能够及时发现潜在的入侵者。
3. 安装摄像监控系统摄像监控系统是一种非常有效的防盗工具，它可以实时监视家庭的各个区域。
通过安装摄像头，您可以远程查看家中的情况，并在有人闯入时及时采取措施。
选择摄像监控系统时，应注意其分辨率、存储能力和远程访问功能等。
4. 设置安全警报除了传感器和摄像监控系统，您还可以设置安全警报来增加防盗系统的效果。
安全警报通常会发出高分贝的声音，可以吓退入侵者并吸引周围人的注意。
同时，安全警报还可以通过手机或安全公司通知您和相关人员。
5. 使用智能家居技术智能家居技术可以将各种安全设备和系统整合在一起，提供更便捷的控制和监控方式。
例如，您可以通过智能手机应用程序远程控制安防设备，接收实时警报和视频监控等。
使用智能家居技术可以使防盗系统更加智能化和高效。
6. 警示标识和灯光在家庭周围设置适当的警示标识和灯光也是一种有效的防盗手段。
明确标识出家中安装了防盗系统，可以起到威慑潜在入侵者的作用。
同时，在暗处设置感应灯光，可以及时照亮周围环境，增加家庭的安全性。
7. 定期维护和更新一旦安装了防盗系统，定期维护和更新也非常重要。
检查传感器、摄像头和警报器的工作状态，更换电池并保持设备的正常运行。
毕业设计论文—基于单片机的家庭防盗报警系统设计分析
目录摘要 (I)ABSTRACT .................................................... I I 1 绪论. (1)1.1 序言 (1)1.1.1 防盗报警系统的构成 (1)1.1.2 防盗报警器的分类 (2)1.1.3 防盗报警系统在国内外的发展 (2)1.1.4 防盗报警系统的发展前景与趋势 (3)1.2 设计要求与研究内容 (4)1.2.1 设计要求 (4)1.2.2 研究内容 (5)2 系统总体设计方案 (5)2.1 方案选择论证 (5)2.2 主控芯片单片机的选择 (7)2.3 传感器的选择 (7)2.3.1 常见的几种红外传感器介绍 (7)2.3.2 热释电红外传感器的原理 (9)2.3.3 热释电红外传感器的选定 (9)2.3.4 振动位移传感器的选定 (10)2.4 显示器工作原理及其选择 (11)2.5 时钟芯片DS1302的介绍 (13)2.6 外扩存储器AT24C02的介绍 (14)3 系统硬件设计 (15)3.1 用户端探测器设计 (15)3.2 LCD显示电路设计 (16)3.3 报警执行电路设计 (17)3.4 时钟电路设计 (18)3.5 晶振与复位电路设计 (18)3.6 电源电路设计 (19)3.7 外扩存储电路设计 (20)3.8 键盘电路设计 (22)4 系统软件设计 (23)4.1 软件设计分析 (23)4.2 系统软件程序设计 (23)4.2.1 LCD显示程序设计 (23)4.2.2 系统初始化程序设计 (24)4.2.3 报警系统程序设计 (25)4.2.4 查询记录程序设计 (25)4.2.5 删除记录程序设计 (27)4.2.6 调整时间程序设计 (28)4.2.7 定时中断0程序设计 (30)4.2.8 外部中断0程序设计 (30)4.2.9 外部中断1的程序设计 (32)4.2.10 4*4矩阵扫描键盘程序设计 (32)结束语 (34)致谢 (35)参考文献..................................... 错误!未定义书签。
《2024年基于单片机的家庭智能防火防盗系统》范文
《基于单片机的家庭智能防火防盗系统》篇一一、引言随着科技的进步和人们生活水平的提高，家庭安全逐渐成为人们关注的焦点。
家庭智能防火防盗系统应运而生，其以单片机为核心，结合传感器、通信技术等，实现了家庭安全的智能化管理。
本文将详细介绍基于单片机的家庭智能防火防盗系统的设计原理、实现方法及优势。
二、系统设计1. 硬件设计本系统以单片机为核心，包括传感器模块、执行器模块、通信模块等。
其中，传感器模块负责检测火灾、烟雾、盗情等异常情况；执行器模块负责控制报警、灭火等操作；通信模块负责与手机、电脑等设备进行数据传输，实现远程监控。
(1) 传感器模块：包括温度传感器、烟雾传感器、红外传感器等。
这些传感器能够实时监测家庭环境中的温度、烟雾、人体活动等情况，一旦发现异常，立即向单片机发送信号。
(2) 执行器模块：包括报警器、电磁阀等。
当单片机接收到传感器发送的异常信号时，通过控制执行器模块，实现报警、灭火等操作。
(3) 通信模块：采用无线通信技术，如Wi-Fi、蓝牙等，实现与手机、电脑等设备的连接。
用户可以通过手机App或电脑软件实时查看家庭安全状况，控制执行器模块的操作。
2. 软件设计软件设计主要包括单片机程序设计和上位机软件设计。
单片机程序负责处理传感器数据，控制执行器模块的操作；上位机软件负责与单片机进行数据传输，实现远程监控。
(1) 单片机程序设计：采用C语言编写，实现数据的采集、处理、存储和传输等功能。
当传感器检测到异常情况时，单片机立即启动相应的处理程序，控制执行器模块进行报警、灭火等操作。
(2) 上位机软件设计：采用Java或Python等编程语言开发，实现与单片机的数据传输、远程监控、报警提示等功能。
用户可以通过手机App或电脑软件实时查看家庭安全状况，控制执行器模块的操作。
三、系统实现本系统通过传感器实时监测家庭环境中的温度、烟雾、人体活动等情况，一旦发现异常，立即向单片机发送信号。
单片机接收到信号后，启动相应的处理程序，控制执行器模块进行报警、灭火等操作。
毕业设计(论文)_家庭智能防盗报警系统
毕业设计论文家庭智能防盗报警系统摘要随着社会的进步，科学技术的突飞猛进，人们在物质文化生活方面的要求越来越高，智能设备的应用非常广泛而且深受好评。
智能化防盗报警系统可全天候自动检测盗警，当确定警情时自动通过电话报警，这对社会安全有很大的现实意义。
本文设计了一种家庭智能防盗报警系统，系统硬件方面包括防盗、防火等检测电路的设计，软件方面有控制模块、拨号模块、语音模块等程序的设计。
系统从硬件和软件两方面进行了抗干扰设计，使其具有较好的抗干扰能力，完成系统可靠工作。
关键词：单片机；家庭智能防盗报警系统；自动拨号；探测器目录一、系统硬件设计 (1)（一）防盗探测器电路设计 (1)（二）防火探测器电路设计 (1)（三）用户端自动报警器总体设计 (2)（四）自动拨号及语音报警电路设计 (4)（五）键盘与密码显示电路设计 (10)（六）电源 (11)二、系统软件设计 (13)（一）控制模块程序设计 (13)（二）拨号模块程序设计 (14)（三）语音模块程序设计 (17)（四）摘挂机模块程序设计 (18)（五）密码及显示模块程序设计 (18)（六）读写数据模块程序设计 (19)三、系统的抗干扰措施 (22)（一）系统硬件抗干扰措施 (22)（二）系统软件抗干扰措施 (22)设计小结 (24)参考文献 (25)致谢........................................ 错误！未定义书签。
一、系统硬件设计（一）防盗探测器电路设计实际电路中，是由振荡器电路产生并发射近微波段电磁波形成微波场，天线把电信号转换为相应的电磁波辐射到周围空间，辐射半径可达10m以上（如果想继续增大辐射半径或提高灵敏度可以通过调整天线的大小和方向来完成）。
当有人在场中运动时，反射回去的微波将发生频率变化，从而使微波探测器输出一个与人体运动速度有关的低频电信号。
根据该特性，也选择微波探测器用于盗情的检测。
环形天线和它周围的电阻、电容和MOS场效应管组成了近微波段高频自激振荡电路（它的振荡频率在1GHz左右），微波探测器原理如图1所示，图1 微波探测器原理框图当电路接通电源以后，振荡产生的单频、等幅信号通过外接天线发射到空间，产生一个立体空间微波防护区，天线既发射振荡信号，也接收回波。
基于单片机控制的智能家庭防盗报警系统的设计-毕业设计
基于单片机控制的智能家庭防盗报警系统的设计前言现在我国国民经济的快速发展, 人民生活水平的提高, 人们对家庭住房的防盗、防劫、防火设备的重视程度也在不断提高, 所以现代社会有更多的人需要对偷盗、抢劫、火灾、煤气泄漏等事故进行监测和报警。
为了有效的保证居民的生命财产安全, 我们设计了一款智能家庭防盗报警系统。
智能家居报警系统采用这种星型拓扑结构能够很好地扩展组合，容易增加网络节点，满足在家居中网络节点分布的不确定性，可在房间、隔离处放置一个节点，避免无线干扰和报警区域不确定性的问题，由中心节点对多个网络节点所传递的数据进行综合处理，分析是否发出报警信号。
该系统是利用无处不在的电话网络进行监控,将AT89S51 单片机、ISD4000 集成语音芯片、HT1602 液晶显示驱动芯片及集成电路组成的双音多频拨号电路等有机地结合在一起, 构成一种功能先进、实用、成本低廉的家庭智能防盗报警器。
1 电路组成框图和基本工作原理1.1 电路组成框图智能家庭防盗报警系统是由无线发送/ 接受模块、报警模块、键盘模块、晶显示模块、语音模块、DTMF解/ 编码模块等构成, 系统硬件总体框图如图1.1-1 所示。
图1.1-1 系统硬件总体框图1.2 电路基本工作原理介绍当家中发生警情时, 此时家中设定的无线模块或者其他传感器模块会发出异常信号给单片机, 单片机接受到信号后立即发出现场声光报警信号来威慑侵入者, 同时将单片机自动拨打预先存储在24C02 中的电话号码给主人或者小区物业报警, 以便及时采取防盗措施避免财产损失。
当主人在异地处理家中的情况或者遥控家中的电器的开关时, 只需要拨打家中的固定电话号码, 因为该报警系统的电话接口是并联在电话机上的, 若铃声响五次后无人接通(具体次数可由软件设定),则该报警系统就自动模拟摘机, 在主人输入预定的密码后, 就可以观测家中的动静以及控制家中电器的关、断。
当主人在家无须设防时, 该报警系统还可以显示时钟、温度等等, 还可以设定起床闹铃等多重功能, 这些都可以结合软件和相关芯片来实现。
家庭防盗报警方案设计报告
家庭防盗报警方案设计报告一、引言家庭防盗报警系统是一种以实现家庭安全为目标的智能化设备，它通过各种感知器设备，如门窗传感器、红外线传感器等，监控家庭环境并在发生异常情况时及时报警，有效地提高了家庭的安全性。
本报告将设计一个家庭防盗报警方案，保障家庭成员的人身及财产安全。
二、系统架构设计1.主要设备-门窗传感器：安装在家庭的门窗上，用于监控门窗的开关状态。
-红外线传感器：安装在家庭的关键区域，如入口门廊、客厅等，用于检测突然出现的人体热源。
-摄像头：安装在家庭的关键区域，如入口门廊、走廊等，用于实时监控家庭环境。
-报警器：安装在家庭的显眼位置，如客厅墙壁上，用于发出警报声。
2.系统工作流程-当门窗传感器检测到门窗被打开时，系统开始录像，并发送报警信息到用户的手机上。
-当红外线传感器检测到突然出现的人体热源时，系统开始录像，并发送报警信息到用户的手机上。
-用户在手机上收到报警信息后，可以通过手机APP实时查看家庭摄像头的视频画面，并采取相应措施。
三、具体方案设计1.门窗传感器安装-门窗传感器应安装在家庭的每个门窗上，并与主控制面板进行连接。
-门窗传感器的位置应选择在门窗通常被人开关的地方，如门把手附近。
-门窗传感器应设置为高灵敏度状态，只要门窗开启角度达到一定值就会触发报警。
2.红外线传感器安装-红外线传感器应安装在家庭的关键区域，如入口门廊、客厅等。
-红外线传感器应放置在高于一般人高度的位置，以避免被家庭成员或宠物误触发。
-红外线传感器应设置为适度灵敏，以便及时发现异常情况。
3.摄像头安装-摄像头应安装在家庭的关键区域，如入口门廊、走廊等。
-摄像头应设置为广角或全景模式，以覆盖更大的监控范围。
-摄像头应连接到云端服务器，以便用户可以通过手机APP实时查看视频画面。
4.报警器设置-报警器应安装在家庭的显眼位置，如客厅墙壁上。
-报警器应设置为高声模式，以吸引周围人的注意力。
-报警器应与主控制面板进行连接，当报警触发时发出警报声。
室内防盗智能控制系统设计
室内防盗智能控制系统设计摘要：为应对安全家居的需要本文设计了一种基于单片机的室内防盗智能控制系统，该系统使用单片机作为中央控制单元，综合使用多种模块实现了防盗检测和报警。
关键词：单片机室内防盗检测报警随着生活水平的提高，特别是物质生活水平的不断提高。
人们对自己的个人安全和家庭财产安全越来越重视，安全已成为一种市场需求。
基于gsm的室内防盗智能控制系统设计可解决这种安全的需求，让家庭防盗更及时、使用更方便。
1、系统工作原理本系统采用atmel公司的stc89c51单片机作为控制处理器核心，通过接受来自各个模块传来的信号相应的做出各种处理。
红外线感应模块，采用hc-sr501普通型人体红外感应模块，此模块当打开启动开关并进入扫描模式，当设定的感应区出现人时，模块会产生高电平，人离开时恢复为低电平单片机的1个i/o口导人，一旦识别出下降沿，单片机会驱动蜂鸣器发出报警提示以及发光二极管以流水形式闪烁。
探测器选用无线门磁，当永磁体离开干簧管一定距离后，探测器立即发射包含地址编码和自身识别码（数据码）的315mhz高频无线电信号，接收电路通过识别这个无线电信号的地址码来判断是否是同一个报警系统的，然后根据自身识别码，确定是哪一个探测器报警。
2、系统硬件电路智能报警系统硬件总体结构主要包括中央控制器、发射接收模块，dtmf（双音多频）模块，语音模块，电话接口模块等。
2.1 中央控制器选用at89c51单片机。
p3。
2（int0）连接防盗探测器，用来检测盗情，如果盗情发生，触发外部中断0。
p2.1连接语音电路，实现语音的回放控制。
p2.3连接电话接口芯片，实现模拟摘挂机控制。
p1.0输出模拟远程控制。
p1.4连接报警蜂鸣器。
p0.0～p0.3分别与mr8888的d0～d3相连，用做数据总线。
p2.0与mt8888的rs0相连，控制mt8888内部寄存器的选择。
p2.7与mt8888的cs控制mt8888的选通。
家庭防盗报警监控联动系统方案(别墅)
一、方案设计背景与目的市场经济的深入，城市流动人口的逐步增多，配套设施齐全的别墅环境给人们带来了舒适生活的同时，也给社会安全形势带来各种新的问题，入室盗窃，抢劫杀人等犯罪活动日益严重。
如果没有及时有效的处理措施，共建和谐社会就无从谈起。
传统模式利用人防，即由保安人员24 小时全天巡逻值守，可以起到一定的威慑阻吓作用。
但是，由于人员安排及偶然疏忽等缘故，很容易给犯罪份子以可乘之机。
现在全国各地别墅住宅都在迅速开展建设现代化的智能防盗活动，对其中的安全防范系统、监控系统等提出了更高的要求。
由于某些地区人员复杂，地域相对较广，犯罪分子很容易从围墙、窗户、出入通道等区域进入作案，为了使我们人身安全、财产安全得到应有的保护，必须要有一套专门的安全防范设备，能在入侵者未入室之前现场拉响警报，打开灯光，视频录像，并远程发送信息到住户手机上，给入侵者以极大的心理震慑，让其知难而退，终止犯罪，以保障用户生命财产安全不受侵害。
二、方案设计理念作为一套专业的家庭防盗报警监控联动系统优选方案，在前期构思和设计时，我们应该紧紧围绕“用户最需要的是什么”这一核心命题来统筹规划，具体要遵循的理念如下：1）拒盗贼于户外。
系统设计防盗贼于入室之前，若有偷盗者非法闯入，在入室之前就要拉响警报，点亮灯光，震慑偷盗者，让其知难而退，避免偷盗演变成抢劫杀人，使家人在系统的保护下更安全。
2）多种安全隐患提前预警。
报警系统是预知、预判并解决安全隐患提前告警的系统，应及时将可能产生的安全隐患提前预知。
比如火灾隐患，燃气泄漏隐患，水管破裂或忘记关水龙头导致的溢水隐患，以及可能遇到紧急情况下求救求助（SOS），都在本系统中涵盖并解决，使整个系统成为一套全方位的家庭安全防范系统。
3）视频监控系统合理应用。
网络监控摄像头因其能起到事后取证和远程观察的作用，其给用户带来方便的同时，也给家庭隐私泄露带来了风险。
所以扬长避短，本方案设计的网络摄像头仅用于房屋四周的户外，室内不安装摄像头，大门入口摄像头不上网，仅本地录像，避免家里出入什么人都被别人观察到。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要随着电子通讯技术的飞速发展，单片机以其体积小、集成度高、价格低、性价比高等优点已经在生活、社会、工业上得到广泛应用，如：各种家用电器、智能仪表、数控机床、数据采集以及工业控制等。
因此利用单片机和一些简单的器件来设计一种适用于家庭用的防盗系统，它具有价位低、运行可靠等优点。
现代人们对住宅的安全性和智能化功能要求越来越高，人们迫切需要一种智能型的家庭防盗报警系统，能可靠的进行日常安全防范工作，这种报警系统能保证居民的生命财产不受损失，使人们能够安心工作或远出。
该设计是采用AT89C51单片机实现的家庭防盗报警系统，通过传感器检测家庭安全隐患，把检测结果传送到单片机内，由单片机控制报警灯和高音报警器的启动。
关键词：单片机、防盗系统、传感器目录摘要 (I)1绪论 (3)1.1发展概况与设计背景 (3)1.2防盗报警系统的发展前景 (3)2基础知识及介绍 (5)2.1AT89C51单片机概述 (5)3方案设计 (11)3.1总体设计思路 (11)3.2具体电路模块设计 (12)3.3 系统硬件电路的选择及说明 (15)4 软件的程序实现 (17)4.1 主程序工作流程图 (17)4.2设计编程程序 (18)结束语 (20)参考文献 (21)致谢 (22)1绪论1.1发展概况与设计背景随着社会的不断发展、科学技术的进步，人们的生活水平也有了极大的提高，私有财产也在无形中慢慢增多，因此人们对家庭防盗系统提出新的要求。
目前传统的安全防盗系统为机械式防盗系统，如：防盗网、防盗窗，它们在实际应用中暴露了很多隐患。
而市场上拥有的家庭防盗报警器主要有压力触发式防盗报警器、开关电子防盗报警器和压力触发式防盗报警器等各种报警器，但这几种报警器都存在一些缺点：（一）压力触发式防盗报警器由于压力板式安装在垫子内，当主机停止工作，主人在家走动时很容易发生失报和误报，其可靠性低。
（二）开关式电子防盗报警器一般只有一个定点，有效范围小，而且开关易坏，失报和误报率高，不可靠。
（三）遮光式触发防盗报警器在受到太阳光照射就会引起误报，同时如果由于风吹窗帘的摆动等原因遮住了光也能够引起误报，可靠性也不高。
虽然比机械式方便小巧，但就闭路监控防盗而言，它的安装线路复杂，技术要求比较高，不利于广泛利用，不能满足现代人的需要，并且这种报警器只能用于单一的住宅区，不能适用于向高空发展、向群体花园式住宅区发展的现代住宅需要。
所以为了适应现代的居住方式，家庭防盗系统需要进一步的提高和改善。
本设计就是为了满足现代住宅防盗的需要而设计的家庭式防盗系统。
它在以前的防盗器基础上做了很大的改进，不但可以用以单一的住宅单元，也适应于规模较大的住宅区，工作性能好，稳定性高，安全可靠，不易出现不报和误报现象，不仅如此，它使用了单片机做信号处理器，与计算机连接，利用计算机进行统一管理。
1.2防盗报警系统的发展前景随着社会的发展，农村城镇化和人员流动性的增大，社会治安状况更趋复杂，因此安全防范问题就显得尤为重要。
传统的机械式家居防卫在实际中暴露一些明显问题，如：(1)影响楼房美观，市容整洁；（2）发生火灾时影响救援行动；（3）犯罪分子可对其进行破坏进入室内进行犯罪行为；（4）抑制人性自由。
作为新一代的智能安全防盗报警系统应运而生，并受到广泛的重视和运用。
另外，为了进一步规范住宅小区智能化建设，建设部特别制定了智能小区的等级标准。
因此，小区安全防范系统建设已逐渐纳入许多小区建设的必备项目中。
数字化、无线化、集成化是防盗报警系统的发展趋势。
其技术发展趋势更稳定可靠，如:探测器需可抗RFI/EMI、防雷电等，以适应恶劣气候；更具有多样化的功能，如:探测器可调频、防遮挡、防喷盖、防破坏等；具有更精美、小巧的外观，以符合品味日益提高的室内装潢需求；具有人性化的操作界面，更智能化的设计；更强大的联网功能，更方便的扩展性是。
上述发展都建立在数字化、无线化、集成化的三大核心技术基础上[1]。
2基础知识及介绍2.1AT89C51单片机概述单片微型计算机（SCMC,Single-Chip Microcomputer）简称计算机。
单片机是微型计算机的一个重要分支，它主要面向控制，因此又称微控制器(MCU,Microcontroller Unit)[2]。
近二、三十年来，单片机有了非常迅速的发展，世界上著名的计算机厂家已投放到市场上的单片机就有五十多个系列，一百多个品种。
目前世界上较为著名的8位单片机生产厂家和主要机型如下：美国intel公司：MCS-51系列及其增强型系列美国Motorola公司：6801系列和6805系列美国Atmel公司：89C51等单片机美国Zilog公司：Z8系列及SUPER8美国Fairchild公司：F8系列和3870系列美国Rockwell公司：6500/1系列美国Tl(德克萨司仪器仪表)公司;TMS7000NS(美国国家半导体)公司：TMS7000所谓单片机就是一块芯片上集成了CPU、ROM、RAM、定时/计数器和多种I/O 接口电路等而具有一定规模的微型计算机。
单片机与通用微型计算机相比较，它在硬件结构、指令设置上均有其独到之处。
本设计采用AT89C51单片机，它是一种带4K字节FLASH存储器的低电压、高性能CMOS8位微处理器。
该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容，为嵌入式控制系统提供了一种灵活性高且廉价的方案。
2.1.1 AT89C51的主要性能主要性能如下：（1）与MCS-51单片机产品兼容；（2）4K字节在系统可编程Flash存储器；（3）1000次擦写周期； （4）全静态操作：0HZ ～24HZ ； （5）三级加密程序存储器锁定； （6）128*8字节内部RAM ； （7）32个可编程I/O 口线； （8）2个16位定时器/计数器； （9）6个终端源； （10）可编程串行通道； （11）低功耗空闲和掉电模式； （12）看门狗定时器。
2.1.2 AT89C51的引脚结构如图2-1为AT89C51引脚结构图：12345678910111213141516171819204039383736353433323130292827262524232221VCC P0.0P0.1P0.2P0.3P0.4P0.5P0.6P1.0P0.7P1.1P1.2P1.3P1.4P1.5P1.6P1.7P3.0P3.1P3.2P3.3P3.4P3.5P3.6P3.7P2.0P2.1P2.2P2.3P2.4P2.5P2.6P2.7RST XTAL2XTAL1GNDEA ALE PSEN图2-1AT89C51引脚结构2.2热释电红外传感器简单介绍现在家庭防盗报警器的传感器种类很多，像人体热释传感器、门磁传感器、振动位移传感器、红外线反射开关无线探头、门把手人体接近感应传感器、雷达波人体检测无限探头等。
考虑到不仅要满足可靠探测的需要，还需经济适用和安装操作简便，我们选用人体热释电红外传感器。
当有盗贼从门窗进入室内时，人体移动的红外信号能被人体热释电传感器检测到。
2.2.1热释电红外传感技术热释电红外传感器的重要组成结构是热释电探测器。
热释电探测器是电效应的探测器，它可在室温下使用、光谱响应宽、工作频率宽，因此它容易使用，应用领域广。
其原理是利用热释电晶体材料自发极化强度随温度变化所产生的热释电效应。
晶体受到辐射照射时，由于温度的改变使自发极化强度发生变化，结果能够在垂直于自发极化方向两个外表面之间出现感应电压，利用感应电压的变化可以测量光辐射的能量。
传感器的敏感元件为PZT,在上下两面做上电极，并在表面加一层黑色氧化膜以提高其转化效率。
图 2-2为热释电传感器的实物照片。
图2-2热释电传感器实物图2.2.2菲涅尔透镜菲涅尔透镜利用透镜的特殊光学原理，在探测器前方产生一个交替变化的“盲区”和“高灵敏区”，以提高它的探测接收灵敏度。
当有人从透镜前走过时，人体发出的红外线就不断地交替从“盲区”进入“高灵敏区”，这样就使接收到的红外信号以忽强忽弱的脉冲形式输入，从而强其能量幅度。
菲涅尔透镜作用有两个：一是聚焦作用，即将热释红外信号折射（反射）在PIR上，第二个作用是将探测区域内分为若干个明区和暗区，使进入探测区域的移动物体能以温度变化的形式在PIR上产生变化热释红外信号。
图2-3菲涅尔透镜菲涅尔透镜，简单的说就是在透镜的一侧有等距的齿纹，通过这些齿纹，可以达到对指定光谱范围的光带通(反射或者折射)的作用。
传统的打磨光学器材的带通光学滤镜造价昂贵。
菲涅尔透镜可以极大的降低成本。
如上图2-3。
目前人体验知系统中的光调制器一般都采用多元阵式菲涅尔透镜，它起到红外辐射收集器和调制器的双重作用。
热释电传感器只能与菲涅尔透镜配合使用才能发挥最大作用。
加装菲涅尔透镜可使传感器的探测半径从不足2m提高到至少8m的范围。
菲涅尔透镜实际是一个透镜组，每一个单元一般都只有一个不大的视场，且相邻的视场既不连续也不交叉，都相隔一个盲区。
这样，当人体在装有菲涅尔透镜的传感器监控范围内运动是，人体辐射的红外线通过菲涅尔透镜传到传感器上，形成一个不断交替变化的盲区和亮区，使得敏感单元的温度不断变化，传感器从而输出信号，或者说，人体在监控范围内活动时，进入一个视场后，又走出这个视场，再进入另一视场对传感器而言，相当于一会看到人一会看不到人，人体的红外线辐射不断改变传感器的温度，使之有一个又一个相应的电信号。
2.2.3热释电红外传感器人体辐射的红外线中心波长为9～10um，而探测元件的波长灵敏度在0.2～20um范围内几乎稳定不变。
在传感器顶端开设了一个装有滤光镜片的窗口，这个滤光片可通过光的波长范围为7～10um，正好适合于人体红外辐射的探测，而对其他波长的红外线由滤光片予以吸收，这样便形成了一种专门用作探测人体辐射的红外传感器。
一旦侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接受，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。
1热释电红外传感器的优缺点优点：本身不发任何类型的辐射，期间功耗很小，隐蔽性好，价格低廉。
防干扰性能：（1）防小动物干扰：探测器安装在推荐的使用高度，对探测范围内地面上的小动物一般不报警。
（2）抗电磁干扰：探测器的抗电磁波干扰性能强，一般手机干扰不会引起误报。
（3）抗灯光干扰：探测器在正常灵敏度的范围内，受3米外H4卤素灯透过玻璃照射，不产生报警。
2热释电传感器的安装要求热释电红外传感器只能安装在室内，其误报率与安装的位置和方式有极大的关系。
正确的安装应满足下列条件：（1）热释电红外传感器应离地面2.0-2.2米。
（2）热释电红外传感器远离空调，冰箱，火炉等空气温度变化敏感的地方。
