2019年中考物理试题分类汇编——电阻专题(word版含答案)
2019年中考物理试题分类汇编——电阻专题1.（2019福建，13）在相同温度下，关于导体的电阻，下列说法正确的是（）A．铜线的电阻一定比铝线的小B．长度相同粗细也相同的铜线和铝线电阻相等C．长度相同的两根铜线，粗的那根电阻较大D．粗细相同的两根铜线，长的那根电阻较大2.（2019玉林，）超导现象是指某些物质在温度很低时电阻变为零的现象。
如果某种超导材料能应用于实际，最适合用来制作A.保险丝B.输电导线C.电炉丝D.变阻器的电阻丝3.(2019怀化，12)我国自行研制的歼-20隐形战斗机的关键部件采用了碳纤维材料，该材料具有比同体积的常规材料轻、抗力本领强、耐腐蚀、抗电磁干扰能力好等许多优点。
下列说法中，不是碳纤维材料具有的优点的是A.密度小B.强度大C.超导性D.抗腐强4.（2019新疆，4）芯片是指含有集成电路的硅片，制造芯片的主要材料是A. 导体B. 半导体C. 绝缘体D. 超导体5.（2019兰州，19）石墨烯被称为“黑金”、“新材料之王”，科学家甚至预言石墨烯将“彻底改变21世纪”。
如图所示，利用石墨烯制成的只有一个碳原子厚度，约为0.335nm的二维碳膜，是目前最薄、强度最大、导电导热性能最强的一种新型纳米材料。
该二维碳膜的厚度为m，按照导电性能划分，它属于（选填“导体”或“绝缘体”）。
6.（2019贵港，15）太阳能是一种_____能源（选填“可再生”或“不可再生”）；超市条形码识别仪的光敏二极管的主要材料是_____（选填“半导体”“超导体”或“纳米材料”）。
7.（2019淮安，11）如图所示是淮安某路口安装的一种太阳能交通信号灯。
太阳能属于____（选填“可再生”或“不可再生”）能源，用________材料制成的LED（发光二极管）交通信号灯日夜发光，提醒着人们注意交通安全。
8.(2019衡阳，9)能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是A. 超导材料可用来制作电饭锅的发热体，且发热效率更高B. 太阳能、核能等新能源都属于可再生能源C. 手机的芯片使用的材料主要是半导体D. 卫星导航是利用超声波来定位导航9.(2019邵阳，7)现代生产生活中需要各种各样的材料，下列说法正确的是（）A．超导体是一种电阻超级大的材料B．橡胶、铝、塑料都是很好的绝缘材料C．用半导体材料可以制成性能优良的输电导线D．有些半导体材料对光比较敏感，可以用来制造光敏电阻10.（2019泸州，13）央视新闻2019年2月13日消息，国产大飞机C919已进入批量总装阶段，机体主结构使用的第三代新型复合材料比同体积的第二代材料质量更小，这是因为第三代复合材料的______更小；客机升空时利用了空气流速大的地方压强______（选填“大”或“小”）的原理；飞机上的计算机系统，因高速运算会产生很多热量，若能用______（选填“纳米”或“超导”）材料制作计算机的部分电子元件，则可不用考虑散热问题。
11.(2019荆门，26)随着科技的发展，新材料新技术不断涌现，人们对物质结构的研究越来越深入。
原子核是由质子和组成的；根据物质的导电性能不同，人们把物质分为导体和绝缘体，以及介于导体和绝缘体之间的；卫星和地面控制中心是通过波来进行通讯的。
12.（2019沈阳，14）在“探究影响导体电阻大小的因素”的实验中，小明将长度和横截面积均相同，但材料不同的电阻丝A和电阻丝B按照如图所示的方式连接起来。
闭合开关，一段时间后，如果电流通过电阻丝A比电阻丝B产生的热量少，这表明电阻丝____（选填“A”或“B”）的电阻较大，由此可见导体电阻大小与导体的____有关。
（不考虑温度对电阻的影响）13.(2019绥化，25)在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证。
实验中使用4根电阻丝，其规格、材料如表所示。
（1）实验中通过观察来比较电阻的大小，此过程用到的研究方法是。
（2）分别将C、D两根合金丝接入电路，可初步探究出的结论是。
（3）分别将（填编号）两根合金丝接入电路，可初步探究出的结论是：导体的材料、长度相同时，横截面积越小，电阻越大。
14.（2019黄石，20）（1）为探究影响电阻大小的因素，甲同学利用同一种合金材料的a、b、c三条电阻丝进行实验，a、b长度相同，b、c粗细相同，如图1所示。
连接电路，分别接通a、b、c，电流表的三次示数如图2所示，根据示数可以得出以下结论：①比较a、b两次电表示数，可以得出电阻大小跟导体有关。
②比较b、c两次电表示数，可以得出电阻大小跟导体有关。
③由实验可以得出：三个电阻丝阻值从大到小关系是。
（2）乙同学利用这套实验器材试图对电热与电阻的关系进行探究：①考虑到没有计时工具，他用小木棍蘸取等量蜡烛油分别粘放在a、b、c电阻丝的中点处，然后使a、b、c电阻丝能同时通电发热。
乙同学是想利用来反映电阻丝发热量的大小。
②乙同学选择的电路图如图3所示，采取的是三个电阻丝（选填“串联”或“并联”）的连接方式，请你将未完成的电路连线补充完整。
③接通电路，观察到小木棍掉落的先后顺序是。
结合实验现象和甲同学实验得到的电阻大小关系，乙同学推测出：通电时间相同的情况下，电阻大的电阻丝产生的电热（选填“多”或“少”），发现该结论与已学的焦耳定律不符。
请你帮助他进行解释：在相同的通电时间内，当时，电阻大的电热就多；当时，电阻大的电热就少。
15.（2019淮安，28）某科技兴趣小组在实验室看到若干长方体金属导体。
它们的材料相同，外形都如图甲所示，他们想探究该种导体电阻与厚度及边长的关系。
在老师的帮助下，他们测量了部分导体厚度h、边长a和电阻R，并记录在表格中.（在测量电阻时，老师要求导体都要按照图乙所示的方式通过导线接入电路；实验时环境温度保持不变.）根据以上信息，请回答下面问题：（1）分析表格中的数据可得：该种导体电阻大小与边长a ________（选填“有关”或“无关”），与 厚度h 成________（选填“正比”或“反比”）。
（2）从该种导体中，选取了厚度h 之比为2 : 3、边长a 之比为 2 : 1的两个导体R 1、R 2，按图丙方式串联后接在闭合电路中。
，设两端的电压为U 1，R 2两端的电压为U 2，则U 1: U 2 =________。
（3）现代集成电路技术需要电子元件微型化，且集成度越高，电子元件越需要微小。
现某集成电路需要一只阻值为1. 6 ×103Ω的该种导体，小华从边长a 为5mm 、10mm 、 15mm 、20mm 的四个导体中选择了边长为5mm 的导体。
与其它三个导体相比，请分析该导体工作时的优缺点：________ 。
16.（2019内江，24）某同学为了探究“电阻丝的电阻R 与长度L 、横截面积S 和材料的关系”，进行了如下实验操作：（1）如图甲所示，是取一段新的电阻丝紧密绕制，用刻度尺测量出它的直径示意图。
由此可知，电阻丝的直径为 mm ，从而计算出电阻丝的横截面积S 。
（2）在实验中，先保持电阻丝的横截面积S 和材料不变，探究电阻丝的电阻R 与长度L 的关系，这种方法叫做 法（选填“等效替代”或“控制变量”）。
（3）为了探究电阻丝的电阻R 与L 的关系，实验室备有以下实验器材：A ．电源E （电压U ＝1.5V ）B ．电流表A 1（量程0～100mA ）C ．电流表A 2（量程0～0.6A ）D ．电阻箱R 0（阻值0～999.9Ω）E ．待测电阻丝R （阻值约为10Ω）F ．开关一个，导线若干，则：（4）为了提高实验的精确程度，在实验中电流表应选的是（选填器材前的字母代号）。
（5）把电阻丝拉直后，将其两端固定在刻度尺的接线柱a和b上，在电阻丝上夹一个金属夹P，移动金属夹P的位置，就可改变接入电路中金属丝的长度L，把这些实验器材按乙图的电路连接起来。
闭合开关S前，电阻箱的阻值应调整到Ω。
（6）闭合开关S后，将电阻箱调到适当位置不动，多次改变金属夹P的位置，得到多组I、L的数据。
根据实验测量数据在坐标平面内，以电流的倒数1/I为纵坐标、电阻丝的长度L 为横坐标，得出图象如图丙所示，根据实验图象说明，横截面积S相同的同种材料的电阻丝，接入长度L越长，电流I越小，电阻R 。
（7）该电阻丝1cm长度的阻值为Ω。
2019年中考物理试题分类汇编——电阻专题答案1.（2019福建，13）在相同温度下，关于导体的电阻，下列说法正确的是（）A．铜线的电阻一定比铝线的小B．长度相同粗细也相同的铜线和铝线电阻相等C．长度相同的两根铜线，粗的那根电阻较大D．粗细相同的两根铜线，长的那根电阻较大【答案】D。
2.（2019玉林，）超导现象是指某些物质在温度很低时电阻变为零的现象。
如果某种超导材料能应用于实际，最适合用来制作A.保险丝B.输电导线C.电炉丝D.变阻器的电阻丝【答案】B3.(2019怀化，12)我国自行研制的歼-20隐形战斗机的关键部件采用了碳纤维材料，该材料具有比同体积的常规材料轻、抗力本领强、耐腐蚀、抗电磁干扰能力好等许多优点。
下列说法中，不是碳纤维材料具有的优点的是A.密度小B.强度大C.超导性D.抗腐强【答案】C4.（2019新疆，4）芯片是指含有集成电路的硅片，制造芯片的主要材料是A. 导体B. 半导体C. 绝缘体D. 超导体【答案】B5.（2019兰州，19）石墨烯被称为“黑金”、“新材料之王”，科学家甚至预言石墨烯将“彻底改变21世纪”。
如图所示，利用石墨烯制成的只有一个碳原子厚度，约为0.335nm的二维碳膜，是目前最薄、强度最大、导电导热性能最强的一种新型纳米材料。
该二维碳膜的厚度为m，按照导电性能划分，它属于（选填“导体”或“绝缘体”）。
【答案】3.35×10-10 （或0.335×10-9）导体6.（2019贵港，15）太阳能是一种_____能源（选填“可再生”或“不可再生”）；超市条形码识别仪的光敏二极管的主要材料是_____（选填“半导体”“超导体”或“纳米材料”）。
【答案】（1). 可再生（2). 半导体7.（2019淮安，11）如图所示是淮安某路口安装的一种太阳能交通信号灯。
太阳能属于____（选填“可再生”或“不可再生”）能源，用________材料制成的LED（发光二极管）交通信号灯日夜发光，提醒着人们注意交通安全。
【答案】(1). 可再生(2). 半导体8.(2019衡阳，9)能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是A. 超导材料可用来制作电饭锅的发热体，且发热效率更高B. 太阳能、核能等新能源都属于可再生能源C. 手机的芯片使用的材料主要是半导体D. 卫星导航是利用超声波来定位导航【答案】C9.(2019邵阳，7)现代生产生活中需要各种各样的材料，下列说法正确的是（）A．超导体是一种电阻超级大的材料B．橡胶、铝、塑料都是很好的绝缘材料C．用半导体材料可以制成性能优良的输电导线D．有些半导体材料对光比较敏感，可以用来制造光敏电阻【答案】D。

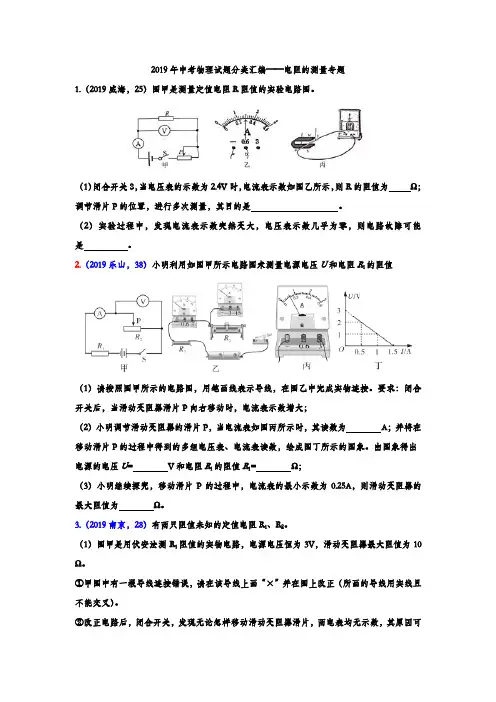

2019年中考物理试题分类汇编电阻的测量专题(word版含答案)
2019年中考物理试题分类汇编——电阻的测量专题1.（2019威海，25）图甲是测量定值电阻R阻值的实验电路图。
（1）闭合开关S，当电压表的示数为2.4V时，电流表示数如图乙所示，则R的阻值为Ω；调节滑片P的位置，进行多次测量，其目的是。
（2）实验过程中，发现电流表示数突然变大，电压表示数几乎为零，则电路故障可能是。
2.（2019乐山，38）小明利用如图甲所示电路图来测量电源电压U和电阻R1的阻值（1）请按照图甲所示的电路图，用笔画线表示导线，在图乙中完成实物连接。
要求：闭合开关后，当滑动变阻器滑片P向右移动时，电流表示数增大；（2）小明调节滑动变阻器的滑片P，当电流表如图丙所示时，其读数为A；并将在移动滑片P的过程中得到的多组电压表、电流表读数，绘成图丁所示的图象。
由图象得出电源的电压U= V和电阻R1的阻值R1= Ω；（3）小明继续探究，移动滑片P的过程中，电流表的最小示数为0.25A，则滑动变阻器的最大阻值为Ω。
3.（2019南京，28）有两只阻值未知的定值电阻R1、R2。
（1）图甲是用伏安法测R1阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω。
①甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）。
②改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是（填字母）。
A．滑动变阻器断路B．R1断路C．R1短路③故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R1＝Ω。
④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有（填序号）。
（2）图丙是能巧测R2阻值的实验电路图。
图中R为电阻箱，R0为定值电阻（阻值未知）。
要求仅利用电阻箱读数表达R2的阻值请在空白处填上适当内容。
①将开关接a，调节电阻箱和滑动变阻器滑片P至适当位置，记下；②将开关接b，调节，保持不变，记下；③则R2＝。
2019年中考物理真题集锦——专题五十六：欧姆定律(word版含答案).doc
2019年中考物理真题集锦——专题五十六：欧姆定律1.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。
闭合开关S，当温度从20°C升高到120°C的过程中A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻消耗的功率先变小后变大2.（2019广州，12）小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I.与L烧断前相比，烧断后A. U变大，I变大B. U变大、I变小C. U不变，I变小D. U不变，I不变3.（2019兰州，15）在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是A.电流表A1的示数变大，电压表V的示数变小B.电流表A2的示数变小，电压表V的示数变大C.电压表V与电流表A2的示数之比变大D.电流表A2与A1的示数之差变大4.（2019枣庄，10）如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变大D．电压表V的示数与电流表A1的示数的比值变大5.（2019沈阳，9）如图所示是电阻R A和R B的I-U图象，分析可知下列说法中正确的是A．当R A两端电压为0V时，RA的阻值是10ΩB．当R B两端电压为2V时，通过R B的电流为O.1AC．当两电阻并联时，通过R A和R B的电流之比为1:2D．当两电阻串联时，R A和R B两端的电压之比为1:26.（2019泸州，4）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（）A. 家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用B. 电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比C. 靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电D. 将两个完全相同的灯泡串联在电路中，则靠近电源正极的灯泡较亮7.（2019泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。
2019年中考物理真题分类汇编——电功率专题(word版,含答案)
2019年中考物理真题分类汇编一一电功率1. （2019南京，18）如图所示，电源电压恒定，R i、R2为定值电阻，R2 = 20Q,灯泡L标有“ 6V 3W ” 字样。
（1 ）当S、Si、S2都闭合时，灯泡L正常发光，电流表示数为__________ A,电路消耗的总功率为_______ W ；（2）当S闭合，S、S2断开时，电压表示数为2V，贝U R1的阻值为 _________ Q,通电1minR1产生的热量为_______ J。
2. （2019阜新，18）要使质量为50kg的水，温度升高4 C （若不计能量损失），“ 220V 2000W”的电热水器正常工作时，需要消耗电能________ J,需要工作_______ min，这些电能可使规格为3000revs/ （kW?h）的电能表转____ 转。
（c 水=4.2 x 103J/ （kg? C）, p水=1.0 x 103kg/m3）3. （2019南充，19）如图甲所示，电源电压保持不变，小灯泡L标有“ 6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。
滑动变阻R1的最大值为40Q，定值电阻R2=10 Q,当闭合S、S1、断开S、P在中点时，R2的功率为0.9W,电源电压为 ________________ V, 当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连入电路中的阻值 ________________Qo4. （2019南充，17）如图是电热饮水机电路原理图，已知R1=100 Q, R2=20 Q,当开关$、S闭合时，饮水机处于____________ 状态（填“保温”或“加热”），饮水机的保温功率与加热功率之比为_____________5. （2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。
小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______ kW -h。

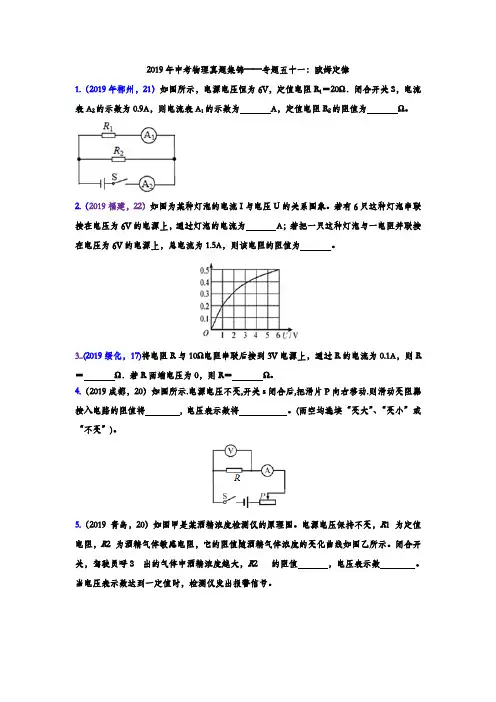

2019年中考物理真题集锦——专题五十一：欧姆定律(word版含答案)
2019年中考物理真题集锦——专题五十一：欧姆定律1.（2019年郴州，21）如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为A，定值电阻R2的阻值为Ω。
2.（2019福建，22）如图为某种灯泡的电流I与电压U的关系图象。
若有6只这种灯泡串联接在电压为6V的电源上，通过灯泡的电流为A；若把一只这种灯泡与一电阻并联接在电压为6V的电源上，总电流为1.5A，则该电阻的阻值为。
3..(2019绥化，17)将电阻R与10Ω电阻串联后接到3V电源上，通过R的电流为0.1A，则R ＝Ω．若R两端电压为0，则R＝Ω。
4.（2019成都，20）如图所示.电源电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将, 电压表示数将。
(两空均选填“变大”、“变小”或“不变”)。
5.（2019 青岛，20）如图甲是某酒精浓度检测仪的原理图。
电源电压保持不变，R1 为定值电阻，R2 为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。
闭合开关，驾驶员呼S 出的气体中酒精浓度越大，R2 的阻值，电压表示数。
当电压表示数达到一定值时，检测仪发出报警信号。
6.（2019凉山州，21）当某导体两端的电压是6V时，通过的电流是0.3A，当该导体两端的电压减小到3V时，通过它的电流为A，此时该导体消耗的电功率为W。
7.（2019凉山州，22）如图所示，阻值为4Ω的电阻R1与2Ω电阻R2并联，电流表的示数为3A，则通过电阻R1与R2的电流之比为，电源电压为V。
8.（2019达州，18）如图所示，电源电压保持不变，灯泡L标有“10V 5W”字样（不考虑温度对灯丝电阻的影响），当S、S1都闭合且滑动变阻器的滑片P在A端时，电流表A的示数为1A，此时灯泡正常发光，则滑动变阻器的最大阻值为Ω．当S闭合、S1断开且滑动变阻器的滑片P在B端时，电压表的示数为V，灯泡L的实际功率为W。
2019-2021年河北省中考物理试题分类汇编——计算、简答及综合题(word版含答案)
2019－2021年河北省物理中考题分类汇编——计算、简答及综合题一、计算题1．（2021年河北省中考物理试题）图甲是一辆起重车的图片，起重车的质量为9.6t，有四个支撑脚，每个支撑脚的面积为0.3m2，起重时汽车轮胎离开地面。
图乙是起重车吊臂上的滑轮组在某次作业中将质量为1200kg的货物匀速提升，滑轮组上钢丝绳的拉力F为5000N，货物上升过程中的s-t图像如图丙所示。
（不考虑绳重，g取10N/kg），求：（1）提升货物过程中起重车对水平地面的压强；（2）拉力F的功率；（3）提升货物过程中滑轮组的机械效率。
2．（2021年河北省中考物理试题）如图所示，小灯泡L规格为“5V 1W”，R0=50Ω，电源电压不变，电流表的量程为“0~0.6A”、“0~3A”。
闭合开关，小灯泡L正常发光。
（1）求R0的功率和电源电压；（2）拆除小灯泡L，从规格分别为“10Ω 1A”、“100Ω 0.5A”的滑动变阻器中选择其中之一，以及若干导线连入电路，选择哪种规格的变阻器电路消耗的功率最大？最大功率是多少？3．（2020年河北省中考物理试题）小明在离家不远处施工，临时用导线将电水壶和电水龙头（打开几秒钟就能流出热水）接入家中电能表[3000r/(kW•h)]。
如图所示。
电水壶的规格为“220V 1210W”，电水龙头的规格为“220V 2420W”，当电路中单独使用电水壶烧水时，铝盘转动110r，用时120s。
在电路中单独使用电水龙头洗漱时，用了180s。
导线、电水壶和电水龙头的电阻不随温度变化。
求：(1)电水壶和电水龙头的电阻；(2)导线的电阻；(3)在洗漱时，导线上产生的热量。
4．（2019年河北省中考物理试题）如图1所示，电源电压保持不变，定值电阻R1=10Ω，R2=5Ω，滑动变阻器R的规格为“30Ω 2.5A”，电流表A2选用0~3A的量程，电压表选用0~15V的量程．闭合全部开关，电流表A1的示数为1A．求（1）电源电压．（2）若将表盘如图2所示的电流表A3接入电路，闭合全部开关，改变滑片位置，A3的指针恰好指在满偏的三分之二处，变阻器接入电路的可能值．（3）用一个新的电源替代原来的电源，只闭合S，在保证电路安全的情况下，电源电压的最大值．二、综合题5．（2020年河北省中考物理试题）边长为20cm的薄壁正方形容器（质量不计）放在水平桌面上，将质地均匀的实心圆柱体竖直放在容器底部，其横截面积为200cm2，高度为10cm。
2019年中考物理试题专题训练——欧姆定律专题2(word版含参考答案)
2019年中考物理试题专题训练——欧姆定律专题一、选择题1.（2019襄阳，9）如图所示,电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中,下列说法正确的是A. 电流表A1的示数变大B. 电压表的示数变大C. 电压表V的示数与电流表A2的示数的比值变大D. 电压表V的示数与电流表A2的示数的乘积变大2.（2019襄阳，10）在如图所示的电路中,电源电压保持不变。
闭合开关S,电路正常工作。
过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是A.可能是灯L断路,电流表的示数变小B. 可能是电阻R短路,电压表的示数变大B.可能是灯L短路,电压表的示数变大D. 可能是电阻R断路,电流表的示数变小3.（2019新疆，9）如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小D. 电流表示数变小，电压表示数变大4.（2019淮安，8）如图（a ）所示是电阻甲和乙的I-U 图像；（b ）、（c ）是它们的部分电路连接示意图，下列说法错误的是A. 当电阻乙两端电压为2. 5V 时，它的阻值和甲的阻值相等B. 图（b ）中，当电压U 为3V 时，乙的电阻为5Ω。
C. 图（c ）中，当电压U 为2V 时，干路总电流为0.6AD. 图（c ）中，在电压U 从0增大到2.5V 的过程中，通过甲、乙两电阻的电流之差先变大后变小 5. (2019扬州，9）如图所示，电源电压保持不变，开关 S 闭合后，调节滑动变阻器滑片，下列说法正确的是A. 滑片向左滑动，电流表示数增大，电压表示数减小B. 滑片向左滑动，电流表、电压表示数都增大C. 滑片向右滑动，电流表、电压表示数都增大D. 滑片向右滑动，电流表示数减小，电压表示数增大6. (2019泰州，12）如图,R 1>R 2,闭合开关,将滑动变阻器的滑片向左滑动,电压表V 1示数变化量的绝对值为△U 1,电压表V 2示数变化量的绝对值为△U 2,滑动变阻器R 两端电压变化量的绝对值为△U 3,下列说法正确的是A. V1示数变小,V2示数变大B. V1示数变大,△U1<△U2C. V2示数不变,△U1=△U3D. V2示数变大,△U1<△U37.（2019连云港，6）如图所示，电源电压恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。
2019年中考物理真题分类汇编——测量小灯泡的电功率实验专题(word版含答案)
2019年中考物理真题分类汇编——测量小灯泡的电功率实验专题1.（2019枣庄，30）在“测量小灯泡的电功率”实验中，提供的器材有：6V的电源一个，2.5V的小灯泡（电阻约为10Ω）一个，电流表（0～0.6A，0～3A）和电压表（0～3V，0～15V）各一个，“50Ω2A”的滑动变阻器A和“10Ω1A”的滑动变阻器B各一个，开关一个，导线若干。
（1）通过估算，你应选用的滑动变阻器是（选填“A”或“B”）。
（2）闭合开关前，经检查发现某同学连接的电路有一根导线连接错误，请你在图甲中错误的连线上画“×”，并只移动一根导线，用笔画线代替导线将电路连接正确。
（3）连线好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡（选填“短路”或“断路”）。
（4）故障移除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是W，小灯泡正常工作时的电阻是Ω，（小数点后保留1位小数）（5）根据测出的数据，作出了小灯泡的电流I与电压U的关系图线，发现该图线不是一条直线，如图丙所示，其原因是温度升高，灯丝电阻（选填“增大”或“减小”）。
2.（2019泰安，23）要测量一个额定电压为4.5V小灯泡的功率，小灯泡正常工作时的电阻约为10Ω。
现有器材：电源（电压恒为8V），电流表，电压表，开关、导线若干，另有两种规格的滑动变阻器可供选择：R1（5Ω，1A）、R2（20Ω，1A）。
请完成下列问题：（1）滑动变阻器应选用＿＿＿＿。
（2）选出合适的滑动变阻器后，某同学将实验器材连成如图甲所示的实验电路，闭合开关前，应将滑动变阻器的滑片P移至端（选填“a”或“b”）。
闭合开关后，逐渐向另一端移动滑片P，观察到的现象是________。
（多选）A．小灯泡变亮，电压表示数变大B．小灯泡变亮，电流表示数变大C．小灯泡不发光，电流表示数接近0D．小灯泡不发光，电压表示数接近8V（3）造成上述现象的原因是其中有一条导线连接错误，请将该条错误导线打上“×””号；并用笔画线代替导线把它改到正确的位置上。
2019年中考物理真题分类汇编——电压与电阻专题(word版,含答案)
2019 年中考物理真题分类汇编——电压与电阻1.（ 2019 广东， 21）以下图，图甲中电流表的读数为 A ，图乙中电压表的读数为V．2.（ 2019 铜仁， 16）滑动变阻器是经过改变接入电路中电阻丝的来改变电阻的大小，进而改变流过电路中的。
3.(2019云南， 19)以下图 ,电压表的读数是V4.（2019 东营， 13）以下图，酸甜多汁的水果供给的电力足以点亮一排发光二极管，在此电路中水果饰演的角色是：它为发光二极管供给了，使自由电荷在电路中定向运动起来。
5.（ 2019 兰州， 19）石墨烯被称为“黑金” 、“新资料之王” ，科学家甚至预知石墨烯将“彻底改变 21 世纪”。
以下图，利用石墨烯制成的只有一个碳原子厚度，约为0.335nm 的二维碳膜，是当前最薄、强度最大、导电导热性能最强的一种新式纳米资料。
该二维碳膜的厚度为m，依据导电性能区分，它属于（选填“导体”或“绝缘体”）。
6.（ 2019 成都， 21）以下图电路,开关 S 闭合后 ,两灯均发光 ,电压表测的是灯(选填“L 1”或“ L2” )两头电压。
一段时间后 ,两灯均熄灭 ,但电压表有读数且示数较大 ,电流表无读数,则故障可能是( 选填“ L1短路” .“ L1断路”或“ L2断路” )。
7.（ 2019 贵港， 15）太阳能是一种_____能源（选填“可重生”或“不行重生”）；商场条形码辨别仪的光敏二极管的主要资料是_____（选填“半导体”“超导体”或“纳米资料”）。
8.（ 2019 淮安， 11）以下图是淮安某路口安装的一种太阳能交通信号灯。
太阳能属于____ （选填“可重生”或“不行重生”）能源，用________ 资料制成的LED （发光二极管）交通信号灯昼夜发光，提示着人们注意交通安全。
9.（2019 苏州， 18）以下图电路中，电电压为 3V，R1和R2阻值相等 .若断开 S2闭合 S1、S3，两电阻的连结方式为 ______(选填“串连或并联” )，若断开 S1、 S3，闭合 S2，此时电压表示数为 _______V10.（ 2019 内江，17）以下图，电源电压为3V，闭合开关，两只同样的灯泡L1、L2都亮，灯泡L 2两头的电压为V ．忽然两只灯泡同时熄灭，电压表的示数变成3V，电路故障可能是灯泡开路（选填“L 1”或“ L 2”）11.(2019 上海，14)在以下图的电路中,电源电压为U0,且保持不变工作。
2019年中考物理试题专题训练——电流与电压、电阻的关系专题(word版含答案)
【答案】0.15；0.45。
2.. (2019衡阳，18)如图所示，电源电压不变，R1是定值电阻，闭合开关，将滑动变阻器R2的滑片逐渐从a端滑到b端，电流表示数为I，电压表示数为U，电路消耗的总功率为P，下列能正阳，9）如图所示是电阻RA和RB的I-U图象，分析可知下列说法中正确的是
A．变大，变大B．变大，变小C．变小，变小D．变小，变大
【答案】D。
6.（2019福建，22）如图为某种灯泡的电流I与电压U的关系图象。若有6只这种灯泡串联接在电压为6V的电源上，通过灯泡的电流为A；若把一只这种灯泡与一电阻并联接在电压为6V的电源上，总电流为1.5A，则该电阻的阻值为。
【答案】0.2；6。
（1）用笔画线代替导线将图甲实物电路连接完整（要求：滑动变阻器的滑片P向左移动，电路中电流变大，导线不得交叉）。
（2）连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障为定值电阻R（填“短路”或“断路”）
（3）图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图象，由图象可知R两端的电压为V；当R的电阻由5Ω更换为10Ω时，闭合开关后，为使R两端的电压（填“改变”或“不变”），滑动变阻器的滑片应向（填““左”或“右”）端滑动；若实验中R的阻值分别是5Ω、10Ω、15Ω，则滑动变阻器的阻值至少是Ω。
（5）接下来他们分别接入其它电阻再次对电流与电阻关系进行探究，并作出了如下图所示图像，请你通过图像中所给信息计算出实验过程中滑动变阻器两端的电压U=______V。
2019年中考物理试题分类汇编——欧姆定律专题(word版含答案)
2019年中考物理试题分类汇编一一欧姆定律、选择题1. （2019海南，9）如图所示是某电子秤内部简化电路。
R x 是压敏电阻，阻值随压力增大而减小，电源电压保持不变。
闭合开关，当R x 上压力增大时，随之减小的是（）A.通过R x 的电流 B.通过R o 的电流 C. R x 两端的电压D. R o 两端的电压2. （2019呼和浩特，6）如图所示，电源电压一定。
关于电路的工作情况，下列说法正确的 是A. 同时闭合两个开关，两只灯泡电流是相同的B. 若先闭合S ，再闭合S 2,电压表读数不变、电流表读数变大C. 若电压表和电流表位置对调，闭合S 、3后，则两表都被烧坏D. 若灯L 1被短路，闭合 S 、S 2后，灯L 1不亮，灯L 2亮，电流表损坏3. （2019呼和浩特，8）用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示 用电器甲的电流与其两端电压关系图。
下列说法正确的是B.用电器乙电阻随着电流增大而变大，最大值 10QC. 如果把这两个用电器串联接在 6V 的电源上，干路中的电流是 0.43AD. 如果把这两个用电器并联接在4V 的电源上，干路中的电流是0.65A4. （2019河北，9）如图所示，电源电压不变， R 1、R 2为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表。
当只闭合开关 S S 时，a 、b 的指针均明显偏转，将位于中点的滑片 P 向左移动，a 的示数不变，b 的示数有变化。
以下说法正确的是（）A.用电器甲电阻不变，大小为A. b 是电流表B.只闭合S 、S 2,移动滑片P ,则a 示数的变化量与 b 示数的变化量的比值可能等于R I +R 2C. 若将b 换成另一种电表，只闭合 S 、3,将滑片P 向右移动，局消耗的功率一定变大 D .若将a 与b 的位置互换，只闭合 S S 2,则a 的示数与b 的示数的比值可能等于 R 25. （2019赤峰，10）如图所示电路，电源电压和小灯泡电阻保持不变。
