发动机构造-机油泵(精选)
机油泵的结构与分解见图1
机油泵的结构与分解见图1-128和图1-129所示，机油泵所用油为SAE20号润滑油，在温度为80℃、转速为1000r/min，进口压力为0.01Mpa，出口压力为0.6MPa的条件下，最小流量应为8.3L/min，实测可达到10L/min。
低压压力开关报警压力为30kPa；发动机转速为2150r／min时报警压力为0.18MPa。
图1-128 AFE型发动机的机油泵1-密封垫片（0.1mm） 2-分电器轴 3-中间轴驱动齿轮 4-分电器从动齿轮 5-定位销6-机油泵轴上支承座 7-定位螺孔 8-机油泵轴 9-机油泵轴下支承及定位套 10-机油泵壳体 11-机油泵从动齿轮 12-机油泵的主动齿轮 13-从动齿轮轴 14-衬垫（0.2mm）15-吸油管 16-吸油管支承套 17-集滤器 18-Ｏ形密封圈 19-机油泵盖 20-短螺栓21-垫片图1-129 机油泵分解图l-机油泵壳体 2-主动轴 3-从动轴 4-从动齿轮5-机油泵泵盖 6、7、8-螺栓 9-机油集滤器 10-密封垫 11-阀弹簧1、机油泵的拆卸（l）旋松分电器轴向限位卡板的紧固螺栓，拆下卡板。
(2）拔出分电器总成。
（3）旋松并拆下两个机油泵壳与发动机机体的连接长紧固螺栓，将机油泵及吸油部件一起拆下。
（4）拧松并拆下吸油管组紧固螺栓，拆下吸油管组，检查并清洗滤网。
（5）旋松并取下机油泵盖短螺栓，取下机油泵盖组，检查泵盖上限压阀（旁通阀）。
观察泵盖接合面的磨损情况。
（6）分解主从动齿轮，再分解齿轮和齿轮轴。
2、机油泵的检修（l）检查齿轮啮合间隙。
检查时，将机油泵盖拆下，用厚薄规在互成 120度角三个位置处测量机油泵主、从动齿轮的啮合间隙，如图1-130所示。
新机油泵齿轮啮合间隙为0.05mm，磨损极限值为0.20mm。
（2）检查机油泵主从动齿轮与机油泵盖接合面的间隙。
主从动齿轮与机油泵盖接合面间隙为检查方法如图1-131所示，正常间隙应为0.05mm，磨损极限值为0.15mm。
机油泵概述
概述通常我们认为润滑油是一种减少运动面之间摩擦的物质，但是在发动机内部循环流动的润滑油还具有其它的作用。
总之，润滑系统必须：1、在运动部件之间提供光滑的油膜2、xx活塞环和气缸壁之间的间隙3、带走发动机部件过多的热量4、清洁发动机内部部件部件系统发动机润滑系统主要部件有：1、机油盘或油底壳金属制成的油底壳安装在气缸体下面，用来存放发动机机油，同时机油的热量通过油底壳向外界空气散发。
2、机油泵集滤器从油底壳中吸取机油供给机油泵。
集滤器中有一过滤网，可过滤出机油中较大的杂质。
3、机油泵的作用是使机油在发动机内循环流动。
4、主油道气缸体中的主油道将机油送至各个需要润滑的地方。
5、机油压力指示器当机油压力过低时，警告驾驶员的装置。
这个功能要求有两个独立的装置：安装在气缸体上的机油压力传感器(探测机油压力)和仪表板上的指示灯或机油压力表(警告驾驶员)。
6、油封或密封垫用来阻止发动机内部和外部的机油泄漏。
7、机油深度尺用来测量机油油面高度的可拆式金属制测量工具。
从机油尺导管中取出机油尺，检查其端部的油迹可知道机油油面高低。
机油尺端部有刻度线，以决定是否需要添加机油。
系统如何工作油底壳加入发动机的机油流到油底壳中，油底壳中的挡板可防止集滤器周围缺油。
放油塞通常安装在油底壳的最下部。
机油尺测量油底壳中机油的油面高度，机油尺上的刻度线可以准确地标记机油油面高度，并显示是否需要添加机油。
集滤器通常有两种方法从油底壳中吸取机油至机油泵：浮动式集滤器一些发动机采用浮动式集滤器，其随油底壳中的机油浮动。
当汽车转弯时，机油从一侧流向另一侧，集滤器就随机油浮动。
为使集滤器浮动，就必须保证油底壳中有足够的机油。
当机油油面下降时，集滤器随之下降，以保证恒定的机油流量。
固定式集滤器一些发动机采用固定式集滤器，它是一根插入油底壳的油管。
由于不是伸向油底壳底部的所有方向，因此可避免吸取油底壳底部的沉淀物。
上面两种集滤器都有过滤网，以过滤出较大的沉淀物。
柴油发电机组结构图解
N系列发动机主要零部件设计特点
增压器 采用小轮径，结构尺寸紧凑，压比高，流量范围广，可以有效降低发动机的排气温度，改善发动机的排放状况和提高可靠性，可以满足大功率发动机的需要和高原发动机的匹配要求。
NTA855通用技术规格
N系列发动机主要零部件设计特点
PT燃油系统 康明斯独特的PT燃油系统，是康明斯公司的专利。其中： P------指的是PT燃油泵输出的燃油压力（Pressure） T------指的是喷油器允许燃油流入油杯的有效时间（Time）
N系列发动机主要零部件设计特点
N系列发动机主要零部件设计特点
03
活塞和连杆
活塞采用合适的铝合金材料，高速运转时惯性小，导热性好，强度能够满足工作要求。
活塞裙部精确的桶面设计，保证在工作时有精确的配合，具有足够的承压面，而间隙不会过小，也不会因间隙过大而引起敲缸。
连杆用高强度合金钢材料锻造，提高了强度
I型连杆结构，用最少的材料保证设计要求的强度
01
02
润滑系统的结构组成
组成：油底壳、油底滤网、吸油管、机油泵、主，副油道（活塞冷却小喷嘴）、机油冷却器、齿轮室上的油道、机油粗、细滤清器、压力调节阀以及缸盖和摇臂室上的油道构成。
N系列发动机润滑系统
发动机种类
N系列发动机润滑系统
重庆康明斯发动机润滑系统容积(单位:升)
低位油面
高位油面
NTA-855
N系列发动机主要零部件设计特点
凸轮轴 高强度合金钢材料制造，提高凸轮轴强度和寿命。 采用大直径凸轮轴和大凸轮结构，改进了进气形线，使气门落座速度减缓，冲击力减小，从而改善气门磨损，而且，振动减少，提高了发动机的可靠性和耐久性。 凸轮表面超精抛光，保证凸轮运动轨迹精确可靠。

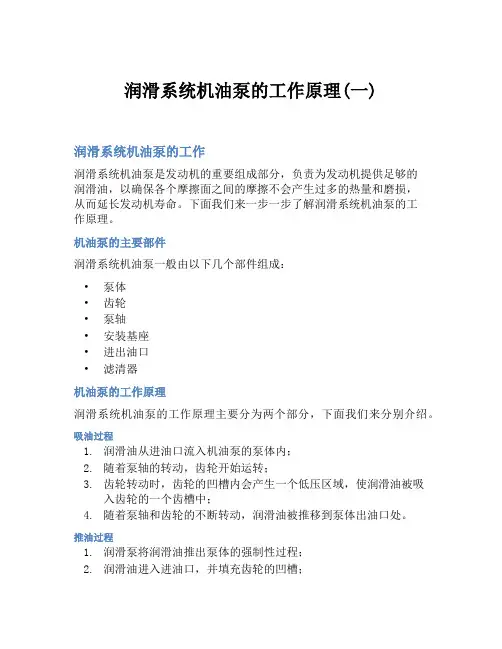

润滑系统机油泵的工作原理(一)
