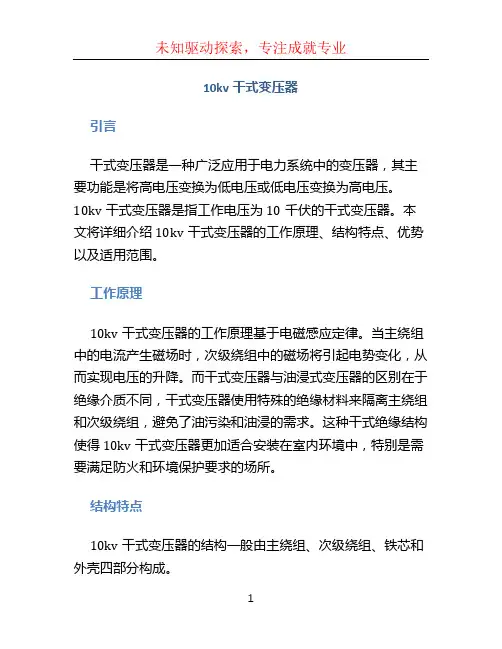

10kv干式变压器引言干式变压器是一种广泛应用于电力系统中的变压器，其主要功能是将高电压变换为低电压或低电压变换为高电压。
10kv干式变压器是指工作电压为10千伏的干式变压器。
本文将详细介绍10kv干式变压器的工作原理、结构特点、优势以及适用范围。
工作原理10kv干式变压器的工作原理基于电磁感应定律。
当主绕组中的电流产生磁场时，次级绕组中的磁场将引起电势变化，从而实现电压的升降。
而干式变压器与油浸式变压器的区别在于绝缘介质不同，干式变压器使用特殊的绝缘材料来隔离主绕组和次级绕组，避免了油污染和油浸的需求。
这种干式绝缘结构使得10kv干式变压器更加适合安装在室内环境中，特别是需要满足防火和环境保护要求的场所。
结构特点10kv干式变压器的结构一般由主绕组、次级绕组、铁芯和外壳四部分构成。
1.主绕组：主绕组是干式变压器的核心部分，由导线绕制而成，用于传递电能和产生磁场。
2.次级绕组：次级绕组与主绕组相连接，通过电磁感应实现电压变换。
3.铁芯：铁芯是干式变压器的磁路部分，它由片状的硅钢片叠压而成，具有较低的磁阻和较高的磁导率。
4.外壳：外壳是用于保护干式变压器内部元件的部分，通常采用金属材料制成，具有良好的防护性能。
优势10kv干式变压器相比于其他类型的变压器具有以下优势：1.防火安全：由于干式变压器不使用可燃的绝缘油，因此其具有更高的防火安全性能。
这使得它在高层建筑、地铁等需要满足严格防火要求的场所得到广泛应用。
2.无油污染：干式变压器不需要使用绝缘油，因此可以避免传统变压器由于油泄露或老化导致油污染的问题，有利于环境保护。
3.维护成本低：由于不需要定期更换绝缘油和维护油箱，干式变压器的维护成本较低，维修更加方便。
4.体积小、重量轻：干式变压器相比于油浸式变压器体积小、重量轻，占据空间小，便于安装和运输。
适用范围10kv干式变压器适用于诸多场所，包括：•商业建筑：如办公楼、购物中心、酒店等；•工业厂房：如制造厂、矿山、印刷厂等；•城市基础设施：如地铁、机场、桥梁等。
常用变压器的种类与特点及电压等级
常用变压器的种类与特点一、常用变压器的分类可归纳如下：(1)按相数分：1)单相变压器：用于单相负荷和三相变压器组。
2)三相变压器：用于三相系统的升、降电压。
(2)按冷却方式分：1)干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。
2)油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。
(3)按用途分：1)电力变压器：用于输配电系统的升、降电压。
2)仪用变压器：如电压互感器、电流互感器、用于测量仪表和继电保护装置。
3)试验变压器：能产生高压，对电气设备进行高压试验。
4)特种变压器：如电炉变压器、整流变压器、调整变压器等。
(4)按绕组形式分：1)双绕组变压器：用于连接电力系统中的两个电压等级。
2)三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。
3)自耦变电器：用于连接不同电压的电力系统。
也可做为普通的升压或降后变压器用。
(5)按铁芯形式分：1)芯式变压器：用于高压的电力变压器。
2)壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器。
变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。
变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。
二、电源变压器的特性参数1、工作频率变压器铁芯损耗与频率关系很大，故应根据使用频率来设计和使用，这种频率称工作频率。
2、额定功率在规定的频率和电压下，变压器能长期工作，而不超过规定温升的输出功率。
3、额定电压指在变压器的线圈上所允许施加的电压，工作时不得大于规定值。
4、电压比指变压器初级电压和次级电压的比值，有空载电压比和负载电压比的区别。
5、空载电流变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流。
35KV变压器结构特点及其说明
35KV变压器结构特点及其说明
1.高电压等级：35KV变压器的额定电压等级为35千伏，较低电压等
级的变压器拥有更高的绝缘能力和能够承受更高的电压水平。
这种高电压
等级使得35KV变压器适用于电力系统中的中压配电，能够提供足够的电
能供给大型工业企业和城市区域。
2.大容量：35KV变压器通常具有较高的容量，能够承受较大的负载。
其绕组和铁芯的设计能够保证变压器在长时间工作和高负载状态下保持稳
定的运行。
3.高效率：35KV变压器采用先进的绝缘体材料和导电材料，使得能
量在绕组之间的传输更加高效。
此外，35KV变压器还采用了优化的电磁
设计，减少了能量在铁芯中的损耗。
这些设计和材料选择都可以提高变压
器的效率，降低能量损耗。
4.多级式设计：35KV变压器通常采用多级式设计，其中包括高压绕组、中压绕组和低压绕组。
每个绕组都有独立的绝缘层，这可以提高绕组
之间的绝缘性能，并减少能量损耗。
多级绕组的设计还可以提高电压的稳
定性，使得能量传输更加均衡稳定。
5.具有过载保护功能：35KV变压器通常配备了过载保护装置，例如
温度传感器和电流保护装置。
这些保护装置可以实时监测变压器的工作状态，一旦超过额定负载，会及时切断电源，保护变压器免受损坏。
总之，35KV变压器具有高电压等级、大容量、高效率、多级式设计
和过载保护功能等特点。
这些特点使得35KV变压器成为电力系统中重要
的设备，可提供高质量的电能供给各种大型工业企业和城市区域。
变压器的种类和功能特点
变压器的种类和功能特点一、变压器的种类及其功能特点变压器是一种用来改变交流电压的电气设备，它通过电磁感应的原理，将输入端的电压转换为输出端所需要的电压。
根据不同的工作原理和使用场景，变压器可以分为多种类型，每种类型都具有不同的功能特点。
下面将介绍几种常见的变压器及其功能特点。
1. 功能特点：升压变压器升压变压器是一种将输入端电压升高的变压器。
其主要功能是将输入端的低电压升高到输出端所需的高电压。
升压变压器常用于电力输送、电网传输以及长距离输电等场景中。
其特点是输入端的电压低于输出端的电压，具有较高的功率传输效率和较低的能量损耗。
2. 功能特点：降压变压器降压变压器是一种将输入端电压降低的变压器。
其主要功能是将输入端的高电压降低到输出端所需的低电压。
降压变压器常用于电源适配器、电子设备和家用电器等场景中。
其特点是输入端的电压高于输出端的电压，具有较高的稳定性和较低的能耗。
3. 功能特点：隔离变压器隔离变压器是一种将输入端和输出端电气隔离的变压器。
其主要功能是通过绝缘层隔离输入端和输出端的电压，以保证电路的安全性和稳定性。
隔离变压器常用于医疗设备、工业控制系统和计算机等场景中。
其特点是具有较高的绝缘性能和较低的电磁干扰。
4. 功能特点：自耦变压器自耦变压器是一种将输入端和输出端通过共用绕组相连的变压器。
其主要功能是提供输入端和输出端之间的电压变换和功率传输。
自耦变压器常用于电力系统中的电压调节和功率变换等场景中。
其特点是结构简单、体积小巧、效率高、成本低。
5. 功能特点：调压变压器调压变压器是一种能够根据需要调节输出端电压的变压器。
其主要功能是通过调节输入端和输出端的绕组比例，实现对输出端电压的精确调节。
调压变压器常用于实验室仪器、精密仪表和电子设备等场景中。
其特点是具有较高的调节精度和较低的输出波动。
6. 功能特点：配电变压器配电变压器是一种用于电力系统中的电能分配和供应的变压器。
其主要功能是将高压电网输送的电能转换为低压电能供给用户。
电力变压器常规实验

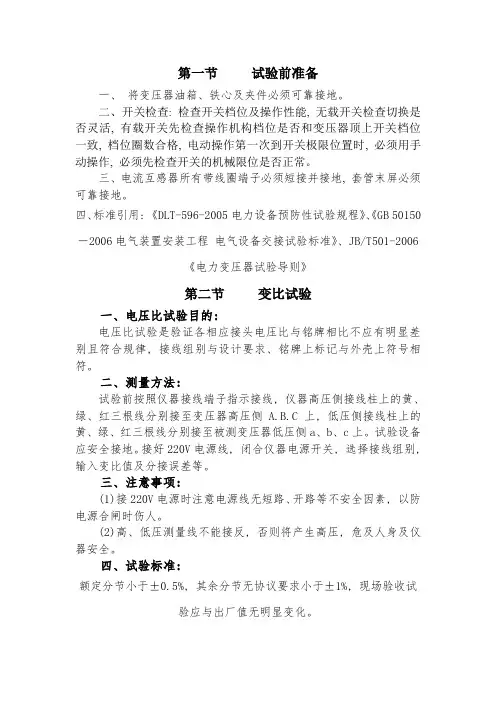

第一节试验前准备一、将变压器油箱、铁心及夹件必须可靠接地。
