苏科版九年级物理下册第十五章 单元检测题
第十五章 单元检测题
(试卷总分120分 测试时间100分钟)
第Ⅰ卷(选择题)
一、选择题（39分）
1.在家庭电路中，通常用电能表来测量的物理量是 ( )
A.电功率
B.电功
C.电压
D.电流(强度)
2.额定电压相同的甲乙两灯，串联在电路上，甲灯比乙灯亮。
下列正确的是 ( )
A.甲灯额定功率和实际功率大
B.乙灯额定功率和实际功率都大
C.甲灯额定功率小实际功率大
D.乙灯额定功率小，实际功率大
3．有长短粗细都相同的铜、铝、铁三根导线，如果加在三根导线上的电压相同，那么，每分钟产生的热量最多的是 （ ）
A ．铜导线
B ．铝导线
C ．铁导线
D ．三根导线一样
4．如图所示在a 、b 、c 、d 四个相同的容器中，装有质量和温度相同的水，每个容器中都放有同
种材料绕成的电阻线圈，其中R a =R c ，R b =R d ，
R b =1.5R a ，若同时通电，经过一段时间，这些容器
中的水温从高到低的顺序是 （ ）
A ．a ，b ，c ，d
B ．d ，c ，b ，a
C ．c ，d ，b ，a
D ．a ，b ，d ，c
5．下列说法正确的是 （ ）
A ．灯泡的灯丝断了再搭接起来，仍接到原电源上，其功率一定比原来的大
B ．焦耳定律研究电能只转化为内能时的数量关系，用公式表示为Q=UIt
C ．电热器的发热体是由电阻率大、熔点低的合金丝绕在绝缘材料上做成的
D ．一段导体接在电路中，如果导体两端的电压增加一倍，则该导体每秒消耗的电能增加一倍
6．白炽灯泡的灯丝常在开灯的瞬间烧断，其原因是在开灯的瞬间（ ）
A ．灯泡上的电压特别大，因而电流也很大
B ．灯丝的电阻比较小，因而电流很大
C ．灯丝的电阻特别大，产生的热量特别大
D ．灯丝低温时比较脆
7．要使电热器在单位时间内供热减少一半，以下方法中正确的是（ ）
A ．电阻丝不变，把加在它两端的电压减少一半
B ．电阻丝不变，把通过它的电流减少一半
C ．保持电压不变，把电阻丝的电阻减小一半
D ．把电热器的电阻和加它两端的电压均减小一半
8．如图所示，L 1、L 2分别标有“12V 8W ”和“12V 4W ”的字样，连在12伏的电源上，下列说法中正确的是 （ ）
A ．S 1、S 3闭合，S 2断开时，灯L 1比灯L 2亮
B ．仅闭合S 1时，灯L 1的亮度超过A 中L 1的亮度
C ．仅闭合S 2时，灯L 1比灯L 2亮
D ．S 1、S 2、S 3均闭合时，仅灯L 1亮，灯L 2不亮 9．在家庭电路中安装保险丝的目的 （ ） A 、在电路中电流过大时自动切断电路
B 、在发生触电事故时自动切断电路
C 、在某用电器外壳带电时自动切断电路
D 、在电路上电阻过大时自动切断电路
10．灯泡接入电路中发光时，灯丝的温度高达2000℃，而跟灯泡相连的导线却不怎么发热，原因是( ) L 1 L 2 S 1 S 2
S 3 （a ） （b ） （c ） （d ）
Ａ Ｃ Ｂ Ｄ Ｕ Ｕ。
最新苏教版九年级物理下册第十五章电功和电热同步练习试题(含答案及详细解析)
苏教版九年级物理下册第十五章电功和电热同步练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、图所示为某品牌空调室外机铭牌，当空调正常工作时，下列说法中正确的是（）A．空调制热时比制冷时消耗的电能多B．空调制冷时每小时耗电为800kW·hC．室外机消耗的电能最大可达970WD．空调制热时比制冷时电流做功更快2、下列选项符合安全用电要求的是（）A．控制灯的开关可以安装在火线或零线上B．更换灯泡时先断开电源开关C．用湿布擦拭正在工作的电视机D．零线和地线都与大地相连，因此在家庭电路中可以不安装地线3、在如图所示的家用电器中，消耗电能主要是用来产生热量的是（）A．电熨斗B．台式电风扇C．电视机D．笔记本电脑4、标有“6V 1.5W”字样的小灯泡，通过它的电流随电压变化的关系图像如图所示。
若把这样的两只小灯泡串联接在8V的电源上，则此时每只小灯泡的电阻及功率为（）A．24Ω，0.67W B．24Ω，0.8W C．20Ω，0.96W D．20Ω，0.8W5、下列仪表中，专门用来测量电流做功的是（）A．电压表B．电能表C．电流表D．万用电表6、下列家用电器中，利用电流热效应工作的是（ ）A ．电饭锅B ．电视机C ．抽油烟机D ．电冰箱7、如图所示的四种现象中，符合安全用电原则的是（ ）A ．用湿布擦拭正在工作的台灯B ．在电路中同时使用很多电器C ．洗衣机的金属外壳安装接地线D ．在电加热器上烘烤衣服8、灯1L 上标有“220V 40W ”，灯2L 上标有“220V 100W ”。

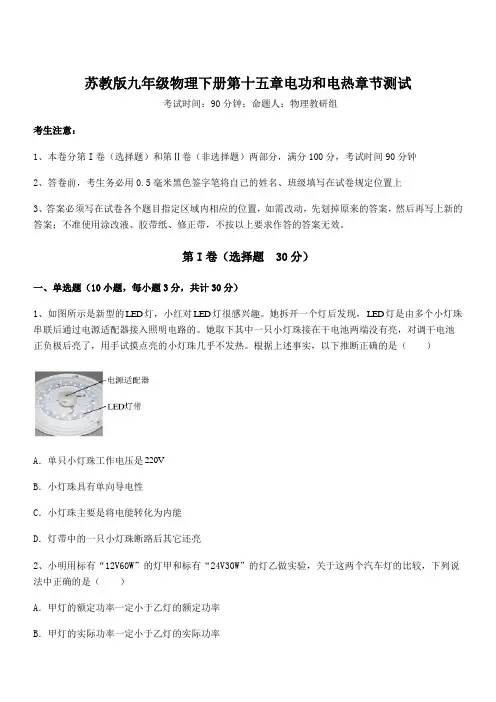

必考点解析苏教版九年级物理下册第十五章电功和电热章节测试试卷(含答案详解)
苏教版九年级物理下册第十五章电功和电热章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示是新型的LED灯，小红对LED灯很感兴趣。
她拆开一个灯后发现，LED灯是由多个小灯珠串联后通过电源适配器接入照明电路的。
她取下其中一只小灯珠接在干电池两端没有亮，对调干电池正负极后亮了，用手试摸点亮的小灯珠几乎不发热。
根据上述事实，以下推断正确的是（）A．单只小灯珠工作电压是220VB．小灯珠具有单向导电性C．小灯珠主要是将电能转化为内能D．灯带中的一只小灯珠断路后其它还亮2、小明用标有“12V60W”的灯甲和标有“24V30W”的灯乙做实验，关于这两个汽车灯的比较，下列说法中正确的是（）A．甲灯的额定功率一定小于乙灯的额定功率B．甲灯的实际功率一定小于乙灯的实际功率C．甲灯和乙灯均正常工作，甲灯消耗的电能一定比乙灯多D．甲灯和乙灯均正常工作，且消耗相同的电能，甲灯工作的时间比乙灯短3、小玲家有额定电压相同的电热水壶和电视机，小玲通过查看家用电器的铭牌，发现电热水壶的额定功率为1500W，电视机的额定功率为150W，当电热水壶和电视机都正常工作时，下列说法中正确的是（）A．电热水壶两端的电压较高B．通过两用电器的电流相等C．电流通过电热水壶做功较快D．相同时间内，两个用电器消耗的电能一样多4、小明按照图甲连接了实验电路，闭合开关S，滑片P从图甲中位置由右向左滑动的过程中，记录了不同位置电流表和电压表的示数。

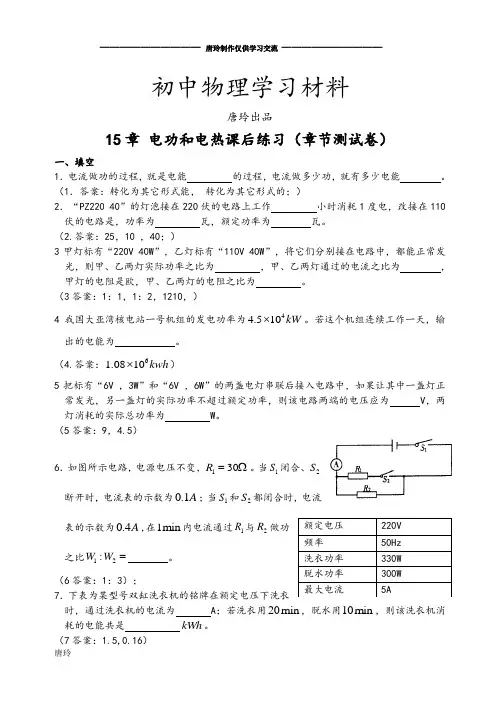

苏科版九年级物理下册15章复习习题.docx
初中物理学习材料唐玲出品15章 电功和电热课后练习（章节测试卷）一、填空1．电流做功的过程，就是电能 的过程，电流做多少功，就有多少电能 。
（1．答案：转化为其它形式能， 转化为其它形式的；）2．“PZ220 40”的灯泡接在220伏的电路上工作 小时消耗1度电，改接在110伏的电路是，功率为 瓦，额定功率为 瓦。
（2.答案：25，10 ，40；）3甲灯标有“220V 40W ”，乙灯标有“110V 40W ”，将它们分别接在电路中，都能正常发光，则甲、乙两灯实际功率之比为 ，甲、乙两灯通过的电流之比为 ，甲灯的电阻是欧，甲、乙两灯的电阻之比为 。
（3答案：1：1，1：2，1210，）4我国大亚湾核电站一号机组的发电功率为44.510kW ⨯。
若这个机组连续工作一天，输出的电能为 。
（4.答案：61.0810kwh ⨯）5把标有“6V ，3W ”和“6V ，6W ”的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为 V ，两灯消耗的实际总功率为 W 。
（5答案：9，4.5）6．如图所示电路，电源电压不变，130R =Ω。
当1S 闭合、2S 断开时，电流表的示数为0.1A ；当1S 和2S 都闭合时，电流表的示数为0.4A ，在1min 内电流通过1R 与2R 做功之比12:W W = 。
（6答案：1：3）；7．下表为某型号双缸洗衣机的铭牌在额定电压下洗衣时，通过洗衣机的电流为 A ；若洗衣用20min ，脱水用10min ，则该洗衣机消耗的电能共是 kWh 。
（7答案：1.5,0.16）额定电压 220V 频率 50Hz 洗衣功率 330W 脱水功率 300W 最大电流 5A8．甲、乙两个用电器并联在电路中，它们的电阻之比为:1:3R R =乙甲，则通过它们的电流之比:I I =乙甲 ，它们的电功率之比:P P=乙甲 。
（8答案：3：1，3：1）9．如图所示，电源电压恒定，定值电阻的阻值10R =Ω，滑动R '的规格为“20Ω 1A ”。

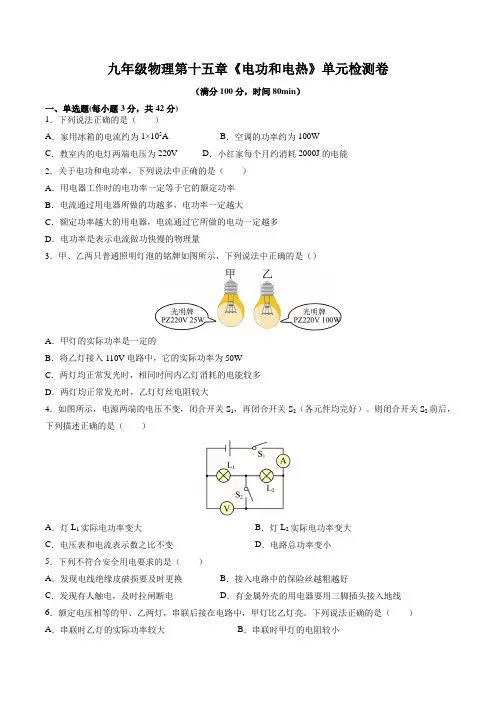

【同步练习】苏科版初三物理下册 第15章《电功和电热》单元检测卷
九年级物理第十五章《电功和电热》单元检测卷（满分100分，时间80min）一、单选题(每小题3分，共42分)1．下列说法正确的是（）A．家用冰箱的电流约为1×105A B．空调的功率约为100WC．教室内的电灯两端电压为220V D．小红家每个月约消耗2000J的电能2．关于电功和电功率，下列说法中正确的是（）A．用电器工作时的电功率一定等于它的额定功率B．电流通过用电器所做的功越多，电功率一定越大C．额定功率越大的用电器，电流通过它所做的电功一定越多D．电功率是表示电流做功快慢的物理量3．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A．甲灯的实际功率是一定的B．将乙灯接入110V电路中，它的实际功率为50WC．两灯均正常发光时，相同时间内乙灯消耗的电能较多D．两灯均正常发光时，乙灯灯丝电阻较大4．如图所示，电源两端的电压不变，闭合开关S1，再闭合开关S2（各元件均完好）。
则闭合开关S2前后，下列描述正确的是（）A．灯L1实际电功率变大B．灯L2实际电功率变大C．电压表和电流表示数之比不变D．电路总功率变小5．下列不符合安全用电要求的是（）A．发现电线绝缘皮破损要及时更换B．接入电路中的保险丝越粗越好C．发现有人触电，及时拉闸断电D．有金属外壳的用电器要用三脚插头接入地线6．额定电压相等的甲、乙两灯，串联后接在电路中，甲灯比乙灯亮。
下列说法正确的是（）A．串联时乙灯的实际功率较大B．串联时甲灯的电阻较小C．串联时乙灯的实际功率较小D．并联时甲灯的电阻较小7．如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/(kW ⋅ h)”表示每消耗1kW h⋅的电能指示灯闪烁1600 次，下列选项中正确的是（）A．小明家上月消耗的电能为911kW·hB．小明家干路中的电流不得超过10AC．若电能表指示灯闪烁800imp，则电路消耗的电能为0.5JD．若只让电饭煲工作20min，指示灯闪烁320 次，则电饭煲的功率为600W8．为了乘客的安全，飞机上严禁携带额定电池容量超过“160W·h”的充电宝，小吴的充电宝上标有“5V 10000mA·h”字样，下列判断正确的是（）A．“160W·h”表示电功率的大小B．充电宝给手机充电时，充电宝把电能转化为化学能C．小吴可以带充电宝上飞机D．给充电宝充电时充电宝是电源9．（2021·湖北襄阳·九年级期中）要使电热器在单位时间产生的热量减少一半，应该（）A．让它两端的电压减少一半B．使它的电阻减少一半C．让通过它的电流减少一半D．使它的电阻和两端电压同时减少一半10．如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小11．图是一个油量表的示意图，滑动变阻器规格为“20Ω1A”。

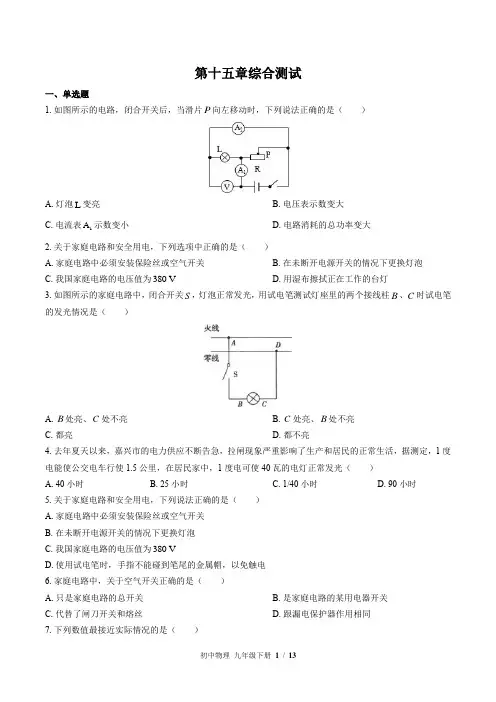

(苏科版)初中物理九年级下册：第十五章 电功和电热 单元测试 (含答案)
第十五章综合测试一、单选题1.如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A.灯泡L变亮B.电压表示数变大C.电流表A示数变小D.电路消耗的总功率变大12.关于家庭电路和安全用电，下列选项中正确的是（）A.家庭电路中必须安装保险丝或空气开关B.在未断开电源开关的情况下更换灯泡C.我国家庭电路的电压值为380 VD.用湿布擦拭正在工作的台灯3.如图所示的家庭电路中，闭合开关S，灯泡正常发光，用试电笔测试灯座里的两个接线柱B、C时试电笔的发光情况是（）A.B处亮、C处不亮B.C处亮、B处不亮C.都亮D.都不亮4.去年夏天以来，嘉兴市的电力供应不断告急，拉闸现象严重影响了生产和居民的正常生活，据测定，1度电能使公交电车行使1.5公里，在居民家中，1度电可使40瓦的电灯正常发光（）A.40小时B.25小时C.1/40小时D.90小时5.关于家庭电路和安全用电，下列说法正确的是（）A.家庭电路中必须安装保险丝或空气开关B.在未断开电源开关的情况下更换灯泡C.我国家庭电路的电压值为380 VD.使用试电笔时，手指不能碰到笔尾的金属帽，以免触电6.家庭电路中，关于空气开关正确的是（）A.只是家庭电路的总开关B.是家庭电路的某用电器开关C.代替了闸刀开关和熔丝D.跟漏电保护器作用相同7.下列数值最接近实际情况的是（）A .中学生100 m 短跑成绩约为7 sB .人的正常体温是39 ℃C .一个中学生从一楼走上二楼做的功约150 JD .家用电冰箱正常工作电流约1 A8.一盏10 W 灯泡两端的电压是2.5 V ，在半小时内通过灯泡的电荷量是（ ） A .7 200库B .450库C .45库D .72库9.有两只分别标有“6 V 3 W ”和“9 V 3 W ”的小灯泡1L 、2L ，不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）A .1L 和2L 正常工作时的电流一样大B .1L 和2L 串联在一起同时使用时，两灯一样亮C .1L 和2L 并联在一起同时使用时，两灯消耗的功率一样大D .将1L 串联在一个12Ω的电阻，接在电源电压为12V 的电路中，1L 也能正常发光10.标有“220 V 100 W ”的甲灯和“220 V 40 W ”字样的乙灯（不考虑温度对灯丝电阻的影响），它们的电阻（ ） A .甲灯大B .乙灯大C .一样大D .无法判断11.假设导体没有电阻，当用电器通电时，下列说法正确的是（ ） A .白炽灯仍然能发光 B .电动机仍然能转动 C .电饭锅仍然能煮饭D .电熨斗仍然能熨衣服12.在图的做法中，符合安全用电原则的是（ ）A .在电线上晒湿衣服B .使用绝缘皮破损的插头C.同时使用大功率的用电器D .不靠近高压电13.标有“2400 Ω 40 W ”和“2400 Ω 20 W ”的两个定值电阻，串联起来接在220伏特的电路上，则它们在相同的时间内产生的热量之比为（ ） A .1:2B .2:1C .1:1D .1:414.如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值。

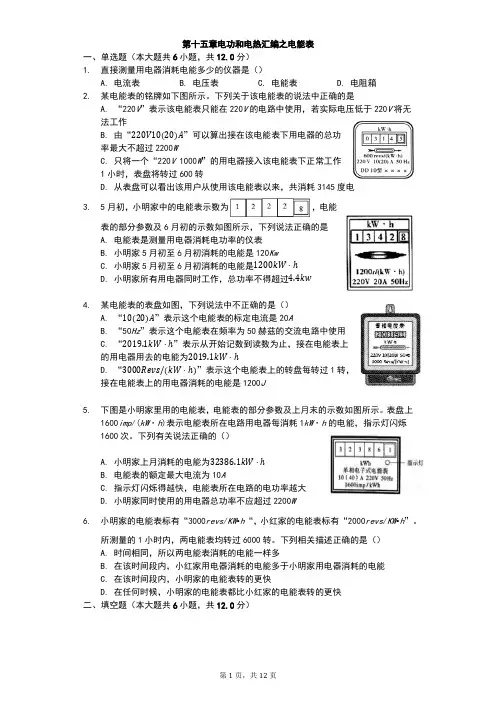

江苏省 苏科版 初三物理 下学期 第十五章 电功和电热 汇编之电能表(有答案)
第十五章电功和电热汇编之电能表一、单选题（本大题共6小题，共12.0分）1.直接测量用电器消耗电能多少的仪器是（）A. 电流表B. 电压表C. 电能表D. 电阻箱2.某电能表的铭牌如下图所示。
下列关于该电能表的说法中正确的是A. “220V”表示该电能表只能在220V的电路中使用，若实际电压低于220V将无法工作B. 由“”可以算出接在该电能表下用电器的总功率最大不超过2200WC. 只将一个“220V 1000W”的用电器接入该电能表下正常工作1小时，表盘将转过600转D. 从表盘可以看出该用户从使用该电能表以来，共消耗3145度电3.5月初，小明家中的电能表示数为，电能表的部分参数及6月初的示数如图所示，下列说法正确的是A. 电能表是测量用电器消耗电功率的仪表B. 小明家5月初至6月初消耗的电能是120KwC. 小明家5月初至6月初消耗的电能是D. 小明家所有用电器同时工作，总功率不得超过4.某电能表的表盘如图，下列说法中不正确的是（）A. “”表示这个电能表的标定电流是20AB. “50Hz”表示这个电能表在频率为50赫兹的交流电路中使用C. “”表示从开始记数到读数为止，接在电能表上的用电器用去的电能为D. “”表示这个电能表上的转盘每转过1转，接在电能表上的用电器消耗的电能是1200J5.下图是小明家里用的电能表，电能表的部分参数及上月末的示数如图所示。
表盘上1600imp/(kW·h)表示电能表所在电路用电器每消耗1kW·h的电能，指示灯闪烁1600次。
下列有关说法正确的（）A. 小明家上月消耗的电能为B. 电能表的额定最大电流为10AC. 指示灯闪烁得越快，电能表所在电路的电功率越大D. 小明家同时使用的用电器总功率不应超过2200W6.小明家的电能表标有“3000revs/KW•h“，小红家的电能表标有“2000revs/KW•h”。
所测量的1小时内，两电能表均转过6000转。
苏科版九年级物理下册15章复习习题
15章 电功和电热课后练习（章节测试卷）一、填空1．电流做功的过程，就是电能 的过程，电流做多少功，就有多少电能 。
（1．答案：转化为其它形式能， 转化为其它形式的；）2．“PZ220 40”的灯泡接在220伏的电路上工作 小时消耗1度电，改接在110伏的电路是，功率为 瓦，额定功率为 瓦。
（2.答案：25，10 ，40；）3甲灯标有“220V 40W ”，乙灯标有“110V 40W ”，将它们分别接在电路中，都能正常发光，则甲、乙两灯实际功率之比为 ，甲、乙两灯通过的电流之比为 ，甲灯的电阻是欧，甲、乙两灯的电阻之比为 。
（3答案：1：1，1：2，1210，）4我国大亚湾核电站一号机组的发电功率为44.510kW ⨯。
若这个机组连续工作一天，输出的电能为 。
（4.答案：61.0810kwh ⨯）5把标有“6V ，3W ”和“6V ，6W ”的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为 V ，两灯消耗的实际总功率为 W 。
（5答案：9，4.5）6．如图所示电路，电源电压不变，130R =Ω。
当1S 闭合、2S 断开时，电流表的示数为0.1A ；当1S 和2S 都闭合时，电流表的示数为0.4A ，在1m i n 内电流通过1R 与2R 做功之比12:W W = 。
（6答案：1：3）； 7．下表为某型号双缸洗衣机的铭牌在额定电压下洗衣时，通过洗衣机的电流为 A ；若洗衣用20min ，脱水用10min ，则该洗衣机消耗的电能共是 kWh 。
（7答案：1.5,0.16）8．甲、乙两个用电器并联在电路中，它们的电阻之比为:1:3R R =乙甲，则通过它们的电流之比:I I =乙甲 ，它们的电功率之比额定电压220V 频率 50Hz 洗衣功率 330W脱水功率 300W 最大电流 5A:P P=乙甲 。
（8答案：3：1，3：1）9．如图所示，电源电压恒定，定值电阻的阻值10R =Ω，滑动R '的规格为“20Ω 1A ”。
苏科版九年级物理第15章电功电热单元测验卷
苏科版九年级物理第15章电功电热单元测验卷班级_____ 姓名________ 学号_____一、选择题（每题2分，共24分）1.下列选项中，不是功率单位的是 ( ) A ．W B ．kW C ．J/s D ．kW ·h2．下列家用电器中，属于电热器的是：（ ）A ．电烙铁B ．电风扇C ．电视机D ．电冰箱 3．电灯的亮度主要取决于 ( )A ．电功大小B ．额定电压大小C ．额定功率大小D ．实际功率大小4．小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15分钟内，消耗电能0.3千瓦时，这个用电器可能是 （ ） A ．空调器 B ．电冰箱 C ．电视机 D ．白炽灯5．有两盏灯，甲灯上标有“36V 60W ”，乙灯上标有"220V 60W ”，当它们分别在其额定电压下发光时，会看到 （ ）A ．甲灯比乙灯更亮B ．乙灯比甲灯更亮C ．两盏灯一样亮D ．无法确定哪盏灯更亮 6．一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是：（ ） A ．灯丝电阻增大，功率增大 B ．灯丝电阻减小，功率增大 C ．灯丝两端电压增大，功率增大D ．灯丝中电流增大，功率减小7．将一台“220V 100w ”的电风扇、一个“220V 100W ”的充电器、一把“220V 100W ”的电烙铁分别接到220V 的电源上，在相同的时间内，电流通过它们产生的热量最多的是：（ ） A ．电烙铁 B ．充电器 C ．电风扇 D ．一样多8．如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是 （ ） A ．灯泡变暗，电压表示数变大 B. 灯泡变亮，电压表示数不变C ．电路消耗的总功率变小，电压表示数不变 D. 电路消耗的总功率变大，电压表示数变大9．家庭电路的室内电路组成顺序是 ( )A ．电能表、总开关、用电器、保险盒B ．总开关、电能表、保险盒、用电器C ．电能表、总开关、保险盒、用电器D ．电能表、保险盒、总开关、用电器10．某电动机线圈的电阻为R ，正常工作时两端的电压为U ，通过的电流为I ，则该电动机工作时，输出的最大机械功率为 （ ）A ．UIB ．I 2RC ．UI ＋I 2RD ．UI －I 2R11．小华将额定电压相同的两只小灯泡L 1、L 2串联在电路中，如图所示。
最新苏科版九年级物理下册 第十五章单元检测卷含答案
苏科版九年级物理下册第十五章 电功和电热 检测卷时间：90分钟 满分：100分一、单选题（每小题3分，共36分）1．如图是一火灾报警系统的原理图，其中R 2为用半导体热敏材料制成的传感器，其电阻会随温度升高而减小，R 1为定值电阻，电源电压恒定不变。
当R 2所在处出现火灾时，下列判断正确的是A ．电流表示数减小B ．电压表示数减小C ．电路总功率减小D ．电阻R 1的功率减小2．电饭煲具有保温和加热功能，晓东同学设计了如图所示的模拟电路（R 1＞R 2），其中保温状态和加热状态电功率都最小的是 3．甲、乙两个灯泡的铭牌分别是“PZ220—25”、“PZ220—100”，关于这两个灯泡的描述正确的是A ．甲灯的灯丝粗，电阻大B ．甲灯的灯丝细，电阻大C ．乙灯的灯丝细，电阻小D ．乙灯的灯丝粗，电阻大4．关于“12V 4W”的小灯泡L 1和“9V 3W”的小灯泡L 2，下列说法正确的是A ．L 1和L 2正常工作时的电阻一样大B ．L 1和L 2串联在一起使用时，两灯消耗的功率一样多C ．L 1和L 2并联在一起使用时，两灯消耗的功率一样多D ．L 2串联一个9Ω的电阻接在12V 电路中，也能正常发光5．小夏将n 个“3V ＿0.3W”的小灯泡，按照甲、乙两种连接方式分别接入电压为U 的电路中（如图所示），通过分别调节滑动变阻器R 1和R 2，使所有灯泡均正常发光。
则甲、乙两电路中的总电流与总功率的关系正确的是AVR 2R 1 S R 2S 2 R 1S 1A R 2 S 1B R 2 S 1C S 2 S 1 DA.I 甲=I 乙B.I 甲=n1I 乙 C.P 甲=nP 乙 D.P 甲=n 2P 乙6．下列现象或装置，利用了电流热效应的是①电视机后罩有许多小孔；②电动机外壳上装散热片；③长期不用的电视机隔段时间通一次电；④白炽灯；⑤电脑机箱里装有小风扇；⑥电暖手宝A ．①②⑥B ．①②⑤C ．③④⑥D ．②③⑥7．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入同一家庭电路中，通电时间相同，下列说法正确的是A ．三个用电器产生的热量相同B ．电风扇产生的热量最多C ．电烙铁产生的热量最多D ．电视机产生的热量最多8．如图所示，将三个相同的空烧瓶口分别用完全相同的气球密封，用三段阻值不同的电阻丝（R 1＜R 2＜R 3）分别给三个烧瓶中的空气加热，通电一段时间后体积变化最大的气球是A ．aB ．bC ．cD ．三个相同9．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L 0接在装保险盒的两个接线柱上，当只闭合S 1时，L 0和L 1发光都偏暗；当只闭合S 2时，L 0正常发光；当只闭合S 3时，L 0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V ）A ．灯泡L 1所在支路正常S气球R 1 ab c R 2 R 3B ．灯泡L 2所在支路正常C ．灯泡L 3所在支路正常D ．装好保险丝，合上所有开关后，灯泡都能正常发光10．电为我们的生活带来了好多方便之处，但我们也要注意在用电过程中的安全问题．下面有关家庭安全用电的说法中，错误的是A ．电冰箱、洗衣机、空调之类的用电器，连入电路时应使用三孔插座B ．电灯开关应该连在灯泡与火线之间，这样在检修灯泡时才不易发生触电事故C ．如果电线较粗的话，我们可以在裸露的电线上晒衣服D ．家里如果有较大功率的用电器，尽量不要同时使用，以免引起电线燃烧而引发火灾11．如图所示，是有关家庭用电中的几个实例，其中，对图中实例的描述正确的是A ．甲图中测电笔的使用方法是错误的B ．乙图中电路的接法是正确的C ．丙图中有关家庭用电中电路的连接是错误的D ．丁图中用湿手接触台灯的做法是正确的12．如图所示，电源电压为6V ，定值电阻R =20Ω，在S 闭合的情况下，下列说法正确的是 A ．在a 、b 两点间接入一个合适的电压表时，电压表有明显示数B ．不能在a 、b 两点间接入一个电流表C ．在a 、b 两点间接入一个“3V 0.5A”的小灯泡，小灯泡能正常发光D ．在a 、b 两点间接入一个10Ω的电阻，电路消耗的电功率为2W二、填空题(每空1分，共21分)RS13．如图所示是某同学家电能表上个月底的示数．如果他家这个月消耗了100kW•h的电能，则本月底电能表示数应该是＿＿＿＿＿kW•h．他家同时工作的用电器总功率不超过＿＿＿＿＿W，单独接入某用电器工作一段时间，电能表的转盘转过20圈，该用电器消耗＿＿＿＿＿kW•h的电能．14．如图甲所示的电路中，电压表○V1和○V2的示数之比为1∶3，则定值电阻R1∶R2=＿＿＿＿；若将电阻R1、R2改接为如图乙所示的电路，则电流表○A1、○A2的示数之比为＿＿＿＿；在相同的时间内R1、R2消耗的电能之比为＿＿＿＿．15．卓玛发现她家新买的白炽灯用过一段时间后，在相同电压下发光时要暗一些，从物理学的角度看是因为灯发光时，温度升高，灯丝发生了＿＿＿＿现象．（填物态变化的名称），使灯丝变细，导致灯丝电阻变＿＿＿＿，消耗的实际功率变＿＿＿＿的缘故．16．某品牌的电加热器工作电路如图所示，其额定电压为220V，加热功率为1100W，保温功率为44W．单刀双掷开关S接b时，电加热器处于＿＿＿＿（选填“保温”或“加热”）状态，电路中定值电阻R1的阻值为＿＿＿＿Ω．17．灯泡L1、L2标有“6V 3.6W”字样，灯泡L3、L4标有“6V6W”字样；把四个灯泡按如图所示连入电路中都发光，那么最亮的灯泡是＿＿＿，最暗的灯泡是＿＿＿．kW·h220V 10A 50Hz2000r/(kW·h）41 12 3220VaSR1R218．在家庭电路中，电冰箱、洗衣机等用电器的电源插座都用三孔插座．为了安全，三脚插头的接地脚应与用电器的＿＿＿相连．如果电路出现故障，电工师傅一般会用试电笔进行检查，如果电路出现故障，甲、乙两种使用方法中，正确的是＿＿＿．19．小莉家刚买了一台空调，安装时空调应该与其它用电器＿＿＿（选填“串联”或“并联”），空调的金属外壳应该＿＿＿＿．空调正常工作时，小莉把电水壶接入电路，家里的“空气开关”跳闸了，原因可能是发生了短路或＿＿＿＿．20．冬季，输电线结冰容易造成倒塔（杆）断线，影响电能的输送．为了保证正常供电，通常要给输电线除冰：在短时间内让输电线不经过用电器而直接接通，使电路＿＿＿，输电线中的电流＿＿＿，产生的＿＿＿增加，使冰熔化（填物态变化名称）．三、作图题（4分）21．请用笔画线表示导线，将图中的插座、电灯和开关正确接入家庭电路中．四、实验探究题（每空1分，共15分）22．三位同学针对“在家庭电路中，离进户线距离不同的用电器两端的电压是否完全相同”的问题进行探究。
第十五章电功和电热专题训练(六)+多挡位电热器问题+课件+2024-2025学年苏科版物理九年级下册
(3)正常工作时电热管R的电阻.
解：由电路图结合题意可知，热风加热时，电风扇和电热管
R 并联同时工作，冷风时只有电风扇工作，由表格数据可知，，则通过电风扇的电流
I2＝PU冷＝121200
W V
＝0.5 A，正常加热时，通过电热管的电流 I1＝I－I2＝5.5 A－ 0.5 A＝5 A，正常工作时，电热管的电阻 R＝UI1＝2250AV＝44 Ω.
J/(kg·℃)×1
＝45 kg
℃.
返回
3. 小柳同学设计了一种电热饮水机电路. 如图甲所示，R1 和R2均为电热丝，S2是自动控制开关，可实现低温挡、 高温挡之间的转换，饮水机工作时功率随时间的关系如 图乙所示，求：
(1)低温挡工作时，通过电阻R1的电流. 解：当 S1 和 S2 同时闭合时，两个电热丝并联接入电路中， 电热饮水机处于高温挡；当 S1 闭合、S2 断开时，只有 R1 接 入电路，此时电热饮水机处于低温挡；由图乙可知，低温挡 的功率为 440 W，则通过电阻 R1的电流 I1＝PU低＝424200 WV ＝2 A.
(3)旋转开关转至bc时，电热敷腰带的功率为22 W，求电路 的总电流. 解：旋转开关转至 bc 时，电热敷腰带的功率为 22 W，电 路的总电流 I′＝PU′＝22220WV＝0.1 A.
(4)旋转开关转至cd时，求电热敷腰带的功率. 解：旋转开关转至 cd 时，只有 R2 工作，电热敷腰带的功 率 P 中＝UR22＝(1212000VΩ)2＝44 W.
解：加热器高温挡工作 10 min 产生的热量 Q＝W＝P 高 t＝ 44 W×10×60 s＝2.64×104 J，马桶圈吸收的热量 Q 吸＝75%Q ＝75%×2.64×104 J＝1.98×104 J，由 Q＝cmΔt 可知，马桶圈
