基于LM2596的DC-DC可调降压模块设计

4. 电路原理图和 PCB 图…………………………………………………………………7 5. 电路焊接和测试……………………………………………………………………… 8 6. 总结…………………………………………………………………………………… 9 7. 参考文献……………………………………………………………………………… 9 附录 A：元器件清单…………………………………………………………………… 9
2. 需求分析与方案选择………………………………………………………………… 2 2.1 2.2 2.3 实现的功能…………………………………………………………………2 方案选择和主要元器件介绍………………………………………………2 测试电路及其布线方案……………………………………………………3
3. 可调输出调节器设计步骤…………………………………………………………… 4 3.1 3.2 3.3 3.4 3.5 3.6 3.7 电阻的选择…………………………………………………………………4 电感的选择…………………………………………………………………4 输出电容的选择……………………………………………………………5 前馈电容的选择……………………………………………………………5 吸纳二极管的选择…………………………………………………………6 输入电容的选择……………………………………………………………6 散热方面的考虑……………………………………………………………6
3.2 电感的选择
表 3.2 电感厂家产品型号
1.可以通过以下的公式计算电感电压与微秒的乘积 E T
E T (VIN VOUT VSAT ) VOUT VD 1000 (V s ) VIN VSAT VD 150 KHz
其中， VSAT 为内部开关饱和电压，且 VSAT 1.16V 。 VD 为二极管正向压降， VD 0.5V
7
5. 电路焊接和测试
用洞洞板焊接电路，由于找不到阻值为 330Ω的 1206 贴片电阻 R1 ，采用 130Ω和 200Ω的电
阻串联代替。LED 串联 1KΩ的 1206 贴片电阻。输入输出排针靠近电路中央的脚为正极，电路 边缘的脚为地即负极。
图 5.1 焊接电路正面和背面
输入端接入 12V 直流电源，通过调节电位器改变输出电压，如图所示，输出最低电压测 试结果为 1.25V，此时 LED 的亮度很低。调节电位器使输出电压为实验常用的 5V，测试结果 如图，此时 LED 较亮。故可通过 LED 的亮度判断有无电压输出及输出电压的高低。当然最大 可调节到 10.5V，如果实际输入电压值能达到 12V 稳定的话。
5
3.5 吸纳二极管的选择
1. 吸纳二极管的最大承受电流能力至少要为最大负载电流的 1.3 倍，如果设计的电源要 承受连续的短路输出，则吸纳二极管的最大承受电流能力要等于 LM2596 的极限输出电流。对 吸纳二极管来说，最坏的情况是过载或输出短路。 2. 吸纳二极管的反向耐压至少要为最大输入电压的 1.25 倍。 3. 吸纳二极管必须是快恢复的且必须靠近 LM2596。此二极管的管脚要短。连接的铜线也 要短。由干所需的二极管开关速度快、正向压隆低。所以，肖特基二极管是首选，同时.它的 性能和效率都很好。特别是在低输出电压情况下更是如此。使用超快恢复或高效整流二极管 效果也很好。但是，一些有突然关断性能的器件可能会引起不稳定或电磁感应的问题。超快 恢复二极管的典型恢复时间为 50ns 或更快，但 IN5400 系列的整流二极管速度很慢，通常不 用。此时设计采用贴片肖特基二极管 SS34。
1
基于 LM2596 的 DC-DC 可调降压模块设计
（仲恺农业工程学院 自动化学院 工业自动化 黄国盛 201421714406）
1.设计任务与要求： 1.1 主要任务与内容
1．进行设计方案的比较，并选定设计方案； 2．完成控制电路设计、原理分析和主要元器件、参数选择； 3．完成主电路的设计、原理分析，各主要元器件、参数选择； 4．保护电路的设计； 5．按要求完成设计任务，写出设计说明书； 6．计算机绘制主电路、控制电路、保护电路原理图，印刷电路板图；
2.需求分析与方案选择 2.1 实现的功能
输入：直流 3V 至 40V（输入的电压必须比要输出的电压高 1.5V 以上且不能升压） 输出：直流 1.5V 至 35V 电压连续可调，高效率最大输出电流为 3A。 特点：高 Q 值大功率电感，带输出 LED 指示灯。 电压调节：接入电源(3-40V)，调整电位器旋钮，并用万用表监测输出电压达到需要电压 为止。 应用范围： 1.车载稳压电源，只需要将模块输入端接上汽车点烟嘴供电，就可以调节电位器,输 出电压就可以在 1.25-30V 任意调整，为手机、MP3、MP4、PSP 充电等许多设备供电。 2.给电子设备供电，当设备需要 3-35V 供电而手里无对应电压电源时，用这个模块 就可以方便的把电压调到所需电压，解决困扰。 3.系统工作电压测试，做项目时可以使用本模块调试出各种电压测试系统工作电压 范围。
LM2596 有两种封装形式，5 脚的 TO-220(DIP)；和 5 脚的 TO-263（SMD）封装。 一般情况下，TO-220(DIP)封装需要散热片。散热片的尺寸由输入电压、输出电压、负 载电流和环境温度决定。许多因素可以影响温度，环境温度越高，需要散发的热量也就越多。 TO-263（SMD）封装的 LM2596 是要焊接在 PCB 板上的表贴元件,铜和 PCB 板有助于这种 封装器件和其他散热元件，如吸纳二极管和电感的散热。焊接这种封装器件的 PCB 上的覆铜 区域至少要有 0.4 平方英寸。更多的覆铜区域会改善散热特性。但是，当面积大于 6 平方英 寸时，在散热方面的改善就很小，如果还需要进一步改善散热，建议使用覆铜区域大的多层 PCB 板或在通风的情况下使用。
3.6 输入电容的选择
为了防止在输入端出现大的瞬态电压。在输入端和地之间要加一个低等效电阻（Low ESR） 的铝或钽电容作为旁路电容，这个电容要靠近 IC。另外，输入电容电流的均方根值至少要为 直流负载电流的一半。要确保所选的电容的这个参数不能低于直流负载电流的一半。几个不 同的铝电解电容的典型均方根电流值所对应的曲线如图
对铝电解电容，其耐压值要为最大输入电压的 1.5 倍且要靠近 IC。必须注意的是，如果 使用了钽电容，则推荐使用生产厂家测试过浪涌电流的电容。使用电介质固定的瓷片电容为 输入旁路电容时要特别小心，因为这可能会在输入脚处引起非常严重的噪声。此时设计采用 35V 220uF 的贴片钽电容。
3.7 散热方面的考虑

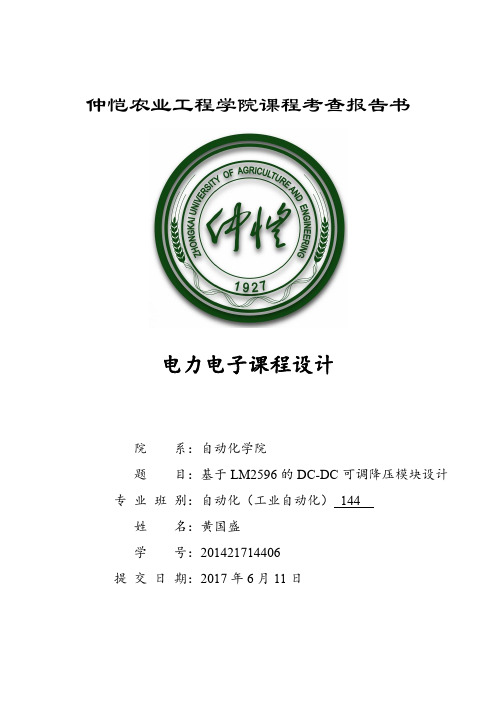

仲恺农业工程学院课程考查报告书
电力电子课程设计
院 题
系：自动化学院 目：基于 LM2596 的 DC-DC 可调降压模块设计
专 业 班 别：自动化（工业自动化） 144 姓 学 名：黄国盛 号：201421714406
提 交 日 期：2017 年 6 月 11 日
目 录
1. 设计任务与要求……………………………………………………………………… 2 1.1 1.2 主要任务与内容……………………………………………………………2 设计目的与要求……………………………………………………………2
3.3 输出电容的选择
1. 在大多数的使用中，使用 82uF 至 820uF 之间的低等效电阻的电解电容和固态钽电容 效果最好，电容要靠近 IC，管脚要短，连接的铜线要短。不能使用大于 820uF 的电容。 2. 为了简化电容选择步骤，参考快速设计器件选择表进行选择。 3. 电容的耐压至少应是输出电压的 1.5 倍，有时为了得到纹波低的输出电压需要更高的 电压耐压值，此次设计采用 35V 220uF 的贴片固态钽测试电路及其布线方案
注：反馈线要远离电感，电路中的粗线一定要短，最好用地线屏蔽，调节输出电压 的电阻 R1、R2 要靠近 LM2596 的 4 脚。 输出电压的计算可由下式给出：
VOUT VREF (1 R2 ) R1
.其中 VREF 1.23V . R2 R1 (
表 3.3 快速设计器件选择表
3.4 前馈电容的选择
当输出电压大于 10V 时， 就需要一个补偿电容， 这个电容的典型值在 100pF 至 33nF 之间， 同时，与输出电压设置电阻 R2 并联。对于高输出电压、低输入-输出电压时，或等效电阻的 输出电容等情况，这个电容可以使电路格外稳定。这个电容可以是瓷片电容、塑胶或云母电 容等，此次设计采用 1uF 贴片电容。
4
2. 用前面公式所得的 E T 值，从上图中找一个相匹配的电感序号。在横坐标上选一个 最大的负载电流。 3. 由 E T 和最大的负载电流值的交叉处确定一个电感区域，每个区域都由一个电感值 和一个电感序号（LXX）表征。 4. 从电感厂家产品型号表选一个适当的电感， 此次设计选用有磁屏蔽结构的 470 电感器。
1.2 设计目的与要求
1．通过本课程设计教学环节，使学生加深对所学课程内容的理解和掌握； 2．结合工程问题，培养提高学生查阅文献、相关资料以及组织素材的能力； 3．培养锻炼学生结合工程问题独立分析思考和解决问题的能力； 4．要求学生能够运用所学课程的基本理论和设计方法，根据工程问题和实际应用方 案的要求，进行方案的总体设计和分析评估； 5. 报告原则上要求依据相应工程技术规范进行设计、制图、分析和撰写等。
2.2 方案选择和主要元器件介绍
基于以上要求，可采用应用技术比较可靠的 LM2596 开关电压调节器，LM2596 开关电 压调节器是降压型电源管理单片集成电路.能够输出 3A 的驱动电流，同时具有很好的线 性和负载调节特性。固定输出版本有 3.3V、5V、12V，可调版本可以输出小于 37V 的各种 电压。 该器件内部集成频率补偿和固定频率发生器， 开关频率为 150KHz,与低频开关调节器 相比较,可以使用更小规格的滤波元件。由干该器件只需 4 个外接元件，可以使用通用的
VOUT 1) . VREF
