智能红外遥控暖风机的设计毕业设计论文
红外遥控(一份详细的毕业论文)
(此文档为word格式，下载后您可任意编辑修改！)目录前言 (1)1. 设计目的 (1)2.设计的任务及要求 (1)第1章红外遥控系统的组成及工作原理 (2)1.1红外遥控系统的组成 (2)1.2红外遥控系统的工作原理 (2)第2章电源电路 (5)2.1电源电路组成 (5)2.2 电源电压器 (5)2.3整流部分 (6)2.4滤波部分 (10)2.5稳压部分 (11)第3章编码译码电路 (12)3.1编码电路的组成 (12)3.1.1 BL9148芯片的应用 (12)3.1.2 二级放大电路的功能 (14)3.2 译码电路 (14)3.2.1 一体化接收头 (14)3.2.2 NB9149芯片的应用 (15)第4章控制电路 (17)4.1微分电路 (17)4.2 CD4013触发器 (18)4.3单稳态电路 (19)4.4双稳态电路 (20)4.5方向控制电路 (21)第5章安装与调试 (22)第6章设计心得及经验总结 (23)谢辞 (24)附录1 (25)附录2 (27)参考文献 (28)前言红外辐射俗称红外线或红外光，它是人眼看不见的光线，具有强烈的热作用，故又称热辐射。
红外遥控技术通过光信号传递信息。
外的红外光波的波长远小于无线电波的波长，所以红外遥控不易影响邻近的无线电设备及其它电器，也不易受到电磁波的干扰，其频率的使用也不像无线受到许多的限制，而且通讯的可靠性高。
此外由于红外线为不可见光线，因此对环境影响很小。
它有很强的隐蔽性和保密性，因此在防盗、警戒等安全装置中得到了广泛的应用。
红外线遥控的缺点是不具有像无线电遥控那样穿过遮挡物质去控制被控对象的能力。
因此在许多短距离遥控领域，较多地使用了红外遥控技术。
1. 设计目的通过学习数字电子技术、模拟电子技术等课程，结合实际加深对所学知识的理解。
通过设计红外遥控电路，进一步掌握数电模电等理论知识的运用，加深了解电子元器件特别是集成电路（芯片）的结构与功能。
毕业设计论文-红外线遥控
专业：题目：作者姓名：导师及职称：导师所在单位：电风扇红外线遥控装置的设计机械设计制造及其自动化吴西伟安徽工程科技学院毕业设计（论文）材料之二（1）编号：200＿—jx15—＿—＿安徽工程科技学院本科生毕业设计（论文）年月日安徽工程科技学院本科毕业设计（论文）任务书Ⅰ毕业设计（论文）题目：中文：英文：Ⅱ原始资料：届系专业编号：200＿—jx15—＿—学生姓名：吴西伟Ⅲ毕业设计（论文）任务内容：指导教师（签字）教研室主任（签字）批准日期接受任务书日期完成日期接受任务书学生（签字）摘要摘要：本论文简单地介绍了红外线遥控发射和接收系统原理，在文中给出了MCS89C51作为遥控接收系统和作为发射系统的重要位置，以及完整的51汇编程序代码和MCS89C51的各种功能简介，尤其是它在作为红外线遥控系统中几个重要的方面如中断、定时器和其与键盘的连接方面作了更详尽的介绍。
本文中包括红外线发射和红外线接收的原理图，并给出多种方案。
还对红外线遥控的发送程序、红外线接收程序、定时中断程序、发送周期程序、发送数据程序和发送“0”和“1”等程序进行了编制。
另外对各种程序的流程图进行了绘制，从而较全面地完成此设计的要点，参考流程方框图的构思过程，就可以编写应用软件，便是本论文的特点。
利用MCS89C51多次发送及反码校验功能，防止了其它遥控码和未知代码的干扰，从而提高了产品的可靠性。
又由于红外线遥控装置具有体积小，功耗低、功能强和成本低等特点,是现代日常生活中一种重要的遥控设备,因此也是本次作为设计课题的重要理由之一。
关键词：MSC89C51、红外线遥控、键盘接口。
Summarysummary : And acception system principle that this thesis has recommended infrared remote-control command to launch briefly, provide MCS89C51 as the acception system of remote control in the article and as the important position that launch the system, and brief introduction of 51 intact assembler codes and various functions of MCS89C51, especially until several important respect such as cut off , timer and their make more exhaustive introduction with connection of keyboard as infrared remote-control command system it. Include the principle picture that the infrared ray was launched and the infrared ray received in this text, provide many kinds of schemes. Procedure of sending still to infrared remote-control command, infrared ray receive procedure , cut off procedure , send cycle procedure , send data procedure and send " 0 " and " 1 " ,etc. procedure go on , make regularly. In addition has drawn various flow diagrams of procedure , thus finish this main point designed in an all-round way, consult the plot course of the procedure block-diagram, can write the application software , it is a characteristic of a thesis. Utilize MCS89C51 send and yards of check-up function instead many times , prevent other remote control yard and unknown interference of code from, thus improved the dependability of the products. Because again because the infrared remote-control command device is small, low power dissipation , function are strong with the low grade characteristic of the cost, it is a kind of important remote control apparatus in modern daily life, so regarded as one of the important reasons for designing the subject this time too.Keyword: MSC89C51 , infrared remote-control command , keyboard interface目录插图清单和表格清单 ...................................................................................................错误！未定义书签。

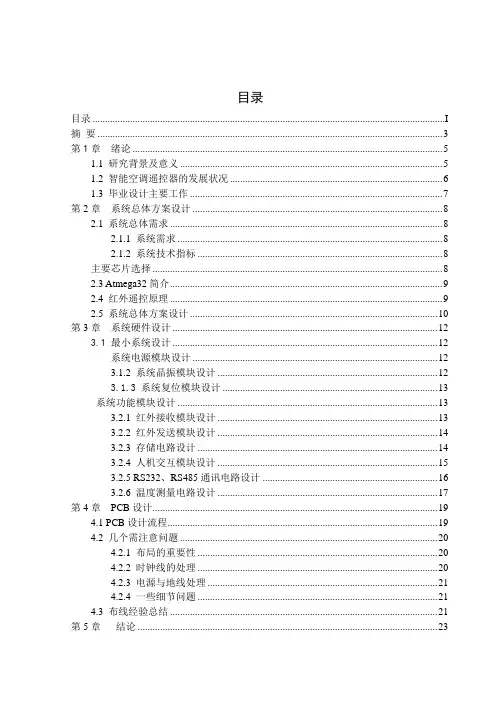

毕业设计(论文)-智能空调遥控器设计的硬件部分
目录目录 (I)摘要 (3)第1章绪论 (5)1.1 研究背景及意义 (5)1.2 智能空调遥控器的发展状况 (6)1.3 毕业设计主要工作 (7)第2章系统总体方案设计 (8)2.1 系统总体需求 (8)2.1.1 系统需求 (8)2.1.2 系统技术指标 (8)主要芯片选择 (8)2.3 Atmega32简介 (9)2.4 红外遥控原理 (9)2.5 系统总体方案设计 (10)第3章系统硬件设计 (12)3.1 最小系统设计 (12)系统电源模块设计 (12)3.1.2 系统晶振模块设计 (12)3.1.3 系统复位模块设计 (13)系统功能模块设计 (13)3.2.1 红外接收模块设计 (13)3.2.2 红外发送模块设计 (14)3.2.3 存储电路设计 (14)3.2.4 人机交互模块设计 (15)3.2.5 RS232、RS485通讯电路设计 (16)3.2.6 温度测量电路设计 (17)第4章PCB设计 (19)4.1 PCB设计流程 (19)4.2 几个需注意问题 (20)4.2.1 布局的重要性 (20)4.2.2 时钟线的处理 (20)4.2.3 电源与地线处理 (21)4.2.4 一些细节问题 (21)4.3 布线经验总结 (21)第5章结论 (23)致谢 (24)参考文献 (25)摘要红外遥控是目前常用的一种通信和遥控方法，有体积小、功耗低、功能强、成本低等特点，广泛应用于各种家电产品、金融和商用设施以及工业设备中。
智能空调遥控器是智能家居领域研究的热点。
本文开发了一款基于A VR单片机Atmega32微处理器的学习型红外远程智能遥控器。
该遥控器采用测量脉冲宽度的方法，可学习并存储其他遥控器的编码信息，利用存储的遥控编码信号控制相应的器件，达到用一个遥控器代替多个遥控器控制空调的目的。
论文简要阐述了红外编码解码原理，重点设计了遥控系统的硬件结构和软件流程，并在实现红外遥控器智能学习、遥控功能、上位机控制等基本功能后，进一步在上位机软件编写网络通信模块，实现了对远程空调设备的遥控与监视。
简易智能红外遥控暖风机设计
(收稿日期:２０１９Ｇ１０Ｇ０９)
«湖北农机化»２０２０年第１期 １２ ９
系统通过单片 机 对 加 热 系 统,风 机 系 统 进 行 控 制,同
时 设 计 可 摇 头 装 置 实 现 多 方 向 散 热 ,同 时 对 设 备 的 保 护 也
做出处理方案,在设备关闭后,风机系统延时３０s关闭.
３ 红外控制系统设计 目前,红外遥控 是 我 国 使 用 最 广 泛 的 通 信 设 备,由 于
关键字:红外遥控;温度检测控制;５１单片机 １ 系统设计 １．１ 系统要求标准分析
分析系统设 备,必 须 确 保 系 统 在 实 际 条 件 下 安 全 可 靠 ,可 以 实 现 系 统 要 求 功 能 ,又 要 考 虑 系 统 的 成 本 问 题 ,与 此同时还要确保产品可以超出同类产品的使用周期.硬 件设计要满足用户的实际要求. １．２ 功能分析
为了能够实现高效、安全、低成本等优势,系统设计过程
作者简介:王春博(１９９８Ｇ),男,满族,辽宁海城人,沈阳工学院信 息与控制学院学生,研究方向:自动化. 通讯作者:德 湘 轶 (１９８２Ｇ),女,满 族,沈 阳 工 学 院,教 师,研 究 方 向:智能控制.
中必须要注意节约以及可实现等标准进行设计.为了给后
保证效果的同时开发出性能稳定的硬件和软件系统.
２．２ 系统设计方法
系统的整体设计可分为硬件结构设计与软件编程实
现 部 分 ,根 据 硬 件 电 路 指 的 是 系 统 的 设 计 和 优 化 的 设 备 的
系统,系统的硬 件 设 计 是 模 块 化 的,最 后 的 模 块 组 装 在 一
起形成一个完整的电路,从而实现系统的目的要求.
具 有 体 积 小 、低 功 耗 的 功 能 ,性 能 和 系 统 的 成 本 低 ,红 外 线
微型智能取暖器的设计与制作毕业设计
2.1控制电路硬件简述
一个完整的控制系统，单纯依靠一块单片机是远远不够的。它必须与外围电路元件相互搭配，共同完成任务。本设计用到的外围电路有：温度检测电路，驱动电路，LED显示电路，人体感应电路，放大电路等。要是个部分电路能在一起稳定的工作，就要让它们衔接的很匹配，如各部分电路对电压、电流的要求等都要合理的设计。下面是对各部分硬件电路的介绍。如图2-1所示。
功能上：当温度传感器DS18B20采集到环境温度在15°以上时，环境温度比较高，这时候由单片机控制ULN2003驱动电机旋转来模拟风扇，吹出冷风；当温度传感器DS18B20采集到环境温度在15°以下时，这时候环境温度比较底，这时候由单片机控制ULN2003驱动电机旋转来模拟风扇吹风，并且控制继电器闭合绿灯亮模拟加热丝加热，这时候就会吹出热风，来给手取暖。
在设计印刷电路板时，晶体和电容应尽可能靠近单片机芯片安装，以减少寄生电容，更好的保证振荡器稳定和可靠地工作。为了提高温度稳定性，应采用NPO电容。
89S51的复位是由外部的复位电路来实现的。复位引脚RST通过一个斯密特触发器用来抑制噪声，在每个机器周期的S5P2,斯密特触发器的输出电平由复位电路采样一次，然后才能得到内部复位操作所需要的信号。
ALE/（/PROG）（30脚）：地址锁存信号端。访问片外存贮器时，ALE作低八位地址的锁存控制信号。平时不访问片外存贮器时，该端以六分之一的时钟振荡频率固定输出脉冲。ALE端负载驱动能力为8个LSTTL门。该引脚有复用功能， 为片内程序存贮器编程（固化）的编程脉冲输入。
/PSEN（29脚）：片外程序存贮器读选通信号端。负载能力为8LSTTL门。
（3）程序存储器又称ROM，S51共有4KB的掩膜ROM，用于存放用户程序，原始数据或表格。并具有64KB外部程序存储器寻址空间。
液晶遥控暖风机的设计毕业设计论文[管理资料]
![液晶遥控暖风机的设计毕业设计论文[管理资料]](https://img.taocdn.com/s3/m/665483ca580216fc710afdc3.png)
东华理工大学长江学院毕业设计（论文）题目：液晶遥控暖风机的设计英文题： The Design Of Remote Controlled LCD Heater二零零九年六月EAST CHINA COLLEGE OF TECHNOLOGY CHANGJIANG INSTITUTE GRADUATIONPROJECT (PAPER)TITLE: The Design Of Remote Controlled LCD HeaterSPECIALIZED: Electronic information projectCLASS AND GRADE: 053143STUDENT NUMBER: 05314311STUDENT NAME: Yu JinliangINSTRUCTS TEACHER: Gao Langqin2009-6-4液晶遥控暖风机的设计摘要本设计采用EM78P156E单片机作为暖风机整机工作的控制核心，采用SC6121实现红外遥控编码规则实现红外解码，红外信号的接收采用了具有感光原理的红外一体化的红外接收头。
本设计用HT1621芯片取代了直接利用单片机I/O口驱动LCD显示，使LCD的驱动更加方便灵活，接线更为简单，达到实时显示温度的目的。
本设计采用RC充放电原理实现对加热温度的测量，比起用热敏电阻成本要低得多。
六路按键选择实现了暖风机的实时显示时间，电阻丝加热，高温，低温，风速的大小的选择。
暖风机的摇头和吹风部分由单片机控制继电器来控制。
用遥控控制的暖风机的实用性，灵活性都更强。
由于暖风机具有体积小，散热快的优点，是近些年才流行起来的。
为大多数家庭认识和接受。
带液晶显示屏的可遥控暖风机，越来越受到用户的欢迎，由于它采用红外遥控设备，并配合液晶屏显示，大大方便了产品的使用。
关键词：红外编码；红外解码； EM78P156单片机； LCD显示；驱动The Design Of Remote Controlled LCD HeaterABSTRACTThe design uses a single chip as EM78P156E heaters control the work of the core machine, the SC6121 encoding rules to achieve the realization of infrared remote infrared codec, used to receive infrared signals with the principle of the infrared sensor integrated infrared receiver head . The HT1621 chip design to replace the direct use of single-chip I / O port LCD display drivers, LCD driver enable more convenient and flexible, easier connection to the purpose of real-time display of temperature. The design principle of the realization of RC charge-discharge measurement of the heating temperature, compared with the cost of thermal resistance is much lower. Six keys to choose the way of the heaters to achieve real-time display of time, heat resistance wire, high temperature, low temperature, the choice of the size of the wind speed. Heaters, shaking his head and the hair in part by the single-chip microcomputer to control the relay control. Remote control with the practicality of the heaters, are more flexible.As the heaters have a small size, the advantages of fast cooling is only pop up in recent years. Is recognized and accepted by most families. LCD display with remote control heaters, more and more users, because of its use of infrared remote control devices, and in line with the LCD screen display, greatly facilitate the use of the product. Keywords: Infrared Encoder infrared decoder Single-chip EM78P156 LCD display Driver IC of HT1621目录绪论 (1) (1) (1)液晶显示技术 (2)遥控技术 (2)软件编程技术 (2)2 系统分析 (3) (3)： (3) (3)系统设计说明 (3)3 方案论证 (4) (4)系统方案分析 (4) (4) (5) (5) (5)4 系统的硬件设计 (6) (6) (6)红外信号接收电路 (13)LCD驱动与显示模块 (13)LCD显示原理 (13)液晶显示驱动原理 (14) (16) (20) (9)两档加热模块 (9)、吹风、调速模块 (8) (24)主控制模块 (24)EM78P156简介 (24)单片机外部扩展电路 (29)5 系统的软件设计 0总结 0致谢 0参考文献 0附录一整机电路图 01 绪论暖风机分为工业用，家用两大类。
智能红外遥控暖风机的设计本科论文
毕业设计题目：智能红外遥控暖风机的设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日指导教师评阅书评阅教师评阅书教研室（或答辩小组）及教学系意见毕业设计中文摘要目录1 引言 (1)1．1 红外遥控技术简介 (1)1．2 红外遥控的发展及现状 (2)1．3 设计任务 (3)2 系统总体设计 (3)3 系统硬件电路设计 (4)3．1 单片机系统电路 (4)3．2 遥控器键盘电路 (8)3．3 红外遥控发射电路 (9)3．4 红外遥控接收电路 (11)3．5 暖风机控制电路 (12)3．6 红外遥控暖风机总电路 (14)4 系统软件程序设计 (15)4．1 Keil软件 (15)4．2 红外遥控发射系统程序设计 (16)4．3 红外遥控接收系统程序设计 (17)5 系统仿真 (19)5．1 Proteus软件 (19)5．2 Proteus仿真过程 (20)5．3 Proteus仿真结果 (20)结论 (23)致谢 (24)参考文献 (25)附录 A 程序清单 (26)1 引言1．1 红外遥控技术简介红外遥控技术是红外技术、红外通讯技术和遥控技术的结合。
智能红外遥控器的设计毕业设计论文
智能红外遥控器的设计毕业设计论文(本文档为word格式。
下载后您可以进行编辑和修改！优秀的论文要经过评审和批准。
未经允许，请勿转移。
随着家用电器的增多和无线遥控产品的普及，红外遥控的使用频率越来越多。
针对国内红外遥控学习技术成熟但商业化程度低的特点，本文自主设计了一款具有红外学习和触摸屏显示功能的红外遥控器，以促进红外遥控学习技术在国内市场的普及。
在红外解码中，传统的方法是利用单片机中断或查询来采集红外信号，在不理想的环境下可能需要多次解码。
本文采用计算机辅助记录全波形，通过相关软件优化波形，解码一次即可成功。
在红外发射方面，实验表明红外发射距离受载波占空比和红外二极管通电流的影响，经过调试，38千赫载波红外信号的发射距离增加到10米。
在红外接收方面，进行了红外干扰测试。
在触摸屏验证中，通过实验获得触摸屏数据，利用matlab参数估计lsqcurvefit函数获得校正参数，解决了触摸屏漂移问题。
在彩屏显示方面，遥控器的所有按键都简化为方向键和确认键，虚拟数码管显示按键位置，避免了单片机资源短缺的问题。
此外，彩色屏幕仅支持16位R5G6B5格式数据。
自176*2XXXX以来，遥控技术已经越来越广泛地应用于工业生产、家用电器、安防以及人们的日常生活中。
随着社会科学技术的发展而增加，人们的生活水平也日益提高。
为了减少人们的工作量，有必要为各种家用电器和电子设备设计一个高度集成的控制系统。
单片机集成度高。
它具有体积小、重量轻、价格低、功耗低等突出特点。
特别是，它消耗更少的功率，并且使电源体积小、重量轻。
因此，它特别适用于“基于计算机的产品”。
其应用已深入到工业、农业、国防、科研、教育和日用品(家用电器和玩具)等各个领域单片机特别适合在产品内部制造，代替一些机械和电子零件或部件本发明可以减少产品体积，增强功能，实现不同程度的智能化。
红外线是一种光线，具有普通光的特性，能以光速直线传播，强度可调，能被光学透镜聚焦，能被不透明物体阻挡等特制的半导体发光二极管可以发射特定波长的红外线(通常是近红外线)，通过控制二极管的电流可以很容易地改变红外线的强度，达到调制的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
毕业设计题目：智能红外遥控暖风机的设计毕业设计中文摘要目录1 引言 (1)1．1 红外遥控技术简介 (1)1．2 红外遥控的发展及现状 (2)1．3 设计任务 (3)2 系统总体设计 (3)3 系统硬件电路设计 (4)3．1 单片机系统电路 (4)3．2 遥控器键盘电路 (8)3．3 红外遥控发射电路 (9)3．4 红外遥控接收电路 (11)3．5 暖风机控制电路 (12)3．6 红外遥控暖风机总电路 (14)4 系统软件程序设计 (15)4．1 Keil软件 (15)4．2 红外遥控发射系统程序设计 (16)4．3 红外遥控接收系统程序设计 (17)5 系统仿真 (19)5．1 Proteus软件 (19)5．2 Proteus仿真过程 (20)5．3 Proteus仿真结果 (21)结论 (23)致谢 (24)参考文献 (25)附录 A 程序清单 (26)1 引言1．1 红外遥控技术简介红外遥控技术是红外技术、红外通讯技术和遥控技术的结合。
红外遥控的特点是不影响周边环境、不干扰其他电器设备。
由于红外线在频谱上位于可见光之外，所以抗干扰性强，具有光波的直线传播特性，不易产生相互间的干扰，是很好的信息传输媒体。
红外遥控技术近年来得到了迅猛发展，在家电和其他电子领域都得到了广泛应用。
随着生活水平的提高，人们对产品的追求是使用更方便、更具智能化，红外遥控技术正是一个重点的发展方向。
1．1．1 红外技术红外线又称红外光波，在电磁波谱中，光波的波长范围为0.01μm～1000μm。
根据波长的不同可分为可见光和不可见光，波长为0.38μm～0.76μm的光波为可见光，依次为红、橙、黄、绿、青、蓝、紫七种颜色。
光波为0.01μm～0.38μm的光波为紫外光（线），波长为0.76μm～1000μm的光波为红外光（线）。
红外光按波长范围分为近红外、中红外、远红外、极红外4类。
红外技术的优点：1）隐蔽性好，不易被干扰；2）环境适应性好，在夜间和恶劣天气下的工作能力优于可见光；3）红外系统的体积小，重量轻，功耗低；4）成本低、速度快，而且带宽几乎不受限制；5）由于是靠目标和背景之间目标各部分之间的温度形成的红外辐射差进行探测，因而识别伪装目标的能力优于可见光。
1．1．2 红外通讯技术红外通讯技术利用红外线来传递数据，是无线通讯技术的一种。
红外通讯技术不需要实体连线，简单易用且实现成本较低，因而广泛应用于小型移动设备互换数据和电器设备的控制中，例如笔记本电脑、移动电话之间进行数据交换，电视机、空调、暖风机的遥控等。
红外通讯技术一般采用红外光波段内的近红外线，波长在0.75μm至25μm之间。
由于红外线的波长较短，对障碍物的衍射能力较差，所以红外通讯技术更适合应用在短距离无线通讯的场合。
目前，红外通讯主要应用于数据通信和遥控这两方面。
数据通信具有数据传输量大，传输速率高等特点，但距离较近，至多可达到1m；红外遥控所需传输的数据量较小，一般仅为几个至几十个字节的控制码，传输距离相对较远（小于10米）。
1．1．3 遥控技术到底是谁发明了第一个遥控器已无可考证了。
最初的无线遥控装置采用的是电磁波传输信号，由于电磁波容易产生干扰，也易受干扰，因此逐渐采用超声波和红外线媒介来传输信号。
与红外线相比，超声传感器频带窄，所能携带的信息量少，易受干扰而引起误动作。
较为理想的是光控方式，采用红外线的遥控方式逐渐取代了超声波遥控方式，出现了红外线多功能遥控器，并且成为当今时代的主流。
由于红外线在频谱上位于可见光之外，所以抗干扰性强，具有光波的直线传播特性，不易产生相互间的干扰，是很好的信息传输媒体。
信息可以直接对红外光进行调制传输，例如，信息直接调制红外光的强弱进行传输，也可以用红外线产生一定频率的载波，再用信息对载波进调制，接收端再去掉载波，取到信息从信息的可靠传输来说，后一种方法更好，这就是目前大多数红外遥控器所采用的方法。
1．2 红外遥控的发展及现状红外遥控是目前家用电器中用得较多的遥控方式，在车载影音导航系统也被广泛的应用。
红外遥控的特点是不影响周边环境不干扰其他电器设备。
由于其无法穿透墙壁，故不同房间的家用电器可使用通用的遥控器而不会产生相互干扰；电路调试简单，只要按给定电路连接无误，一般不需任何调试即可投入工作；编解码容易，可进行多路遥控。
由于各生产厂家生产了大量红外遥控专用集成电路，需要时按图索骥即可。
因此，现在红外遥控在家用电器近距离（小于10米）遥控中得到了广泛的应用。
自2005年起，台湾与中国大陆遥控设备产量约占全球总产量的80%，且受海外市场对家用自动化与娱乐应用产品需求的快速增长的刺激，其出口总值仍在上升。
近年来，随着遥控制造产业的不断成熟，遥控器市场竞争十分激烈，遥控器的价格也出现下滑趋势，但高端产品的价格上升势头较好，因此，在未来一两年内，国内供应商主要生产中低端红外产品，而技术较强的台湾同行则将把重点集中在高端红外线或转向射频遥控器。
由于国内及香港供应商可提供多种规格的红外线遥控器，而台湾制造商则转向采用更新的技术，因此，中国制造商可为海外买家提供各种规格的遥控器。
国内自身的需求量十分巨大。
就拿福建省来说，福建是国内的电子大省之一，厦华、厦新、万利达和灿坤等电子厂商对红外遥控设备需求量十分巨大，而福建省内主要的红外遥控设备厂商是厦门华联，其每年对红外遥控芯片的需求量在两千万以上。
由此可见，发展红外遥控技术，不但有巨大的市场前景，促进整个相关行业的发展。
1．3 设计任务1）以单片机为核心设计一个红外遥控系统并进行仿真；2）用红外遥控器对暖风机进行控制，实现暖风机的开/关，定时，温度高低的转换等功能；3）遥控距离可达8～9米。
单片机的工作电压为5V，遥控器的工作电压为4.5V，可用三节电池代替。
2 系统总体设计本设计是以单片机为控制器，利用红外遥控来控制暖风机的开关及运行。
其红外遥控装置主要包括红外发射系统和红外遥控接收系统。
发射系统实际就是由单片机控制的一个遥控器，把待发送的数据转换成一定格式的脉冲，然后驱动红外发射管向外发送数据，通过发射电路对数据进行调制，将已调信号通过红外发射管进行发射；接收电路的接收头对已调信号进行接收、放大、解调，还原成与同步发射格式相同的脉冲信号，最后通过解码把脉冲信号转换成数据，从而实现信号的传输。
数据的编码和解码由AT89S51的内部定时器和外部中断功能实现。
发射系统包括51单片机、操作键盘、编码芯片、红外发射电路等模块，如图1。
其中核心器件是单片机AT89S51，该芯片主要完成红外遥控编码，按键采用4×4矩阵式编码，发射电路主要元件为红外发光二极管，发射指示灯用来表示红外遥控码已经发出。
图 1 红外遥控发射系统接收部分包括51单片机，一体化红外接收头、指示灯、数码管显示以及暖风机的定时、调温控制等模块，如图2。
其中核心器件是单片机AT89S51，用来红外遥控解码，并且对暖风机的定时、指示灯以及调温进行控制，一体化红外接收头为集成模块。
图 2 接收控制系统红外遥控基本原理框图如图3：图 3红外遥控基本原理图3 系统硬件电路设计系统电路主要由发射电路和接收电路组成。
发射电路由单片机，矩阵键盘，红外线发射电路组成；接收电路由单片机，指示灯，暖风机控制部分组成。
下面对各个模块逐一分析。
3．1 单片机系统电路此系统采用通用的51系列单片机，即AT89S51。
它是一种低功耗、高性能CMOS8位单片机，其内存为4KB，它是由ATMEL公司生产的，该单片机兼容MSC-51指令系统及80C51引脚结构。
这种单片机的运算能力强，软件编程灵活，自由度大，市场上比较多见，价格便宜,技术比较成熟且容易实现。
3．1．1 AT89S51的特点•MCS-51产品指令系统完全兼容•32个可编程I/O口线•2个16位定时/计数器•全双工串行UART通道•6个中断源•中断唤醒省电模式•看门狗（WDT）及双数据指针•灵活的在系统编程（ISP字节或页写模式）•4K字节在系统编程（ISP）Flash闪速存储器•4.0V～5.5V 的工作电压范围•1000次擦写周期图 4 单片机引脚•时钟频率0Hz～33MHz•3级加密•128×8字节内部RAM •低功耗空闲和掉电模式•中断可从空闲模唤醒系统•看门狗（WDT）及双数据指针•电标识和快速编程特性•灵活的在系统编程（ISP字节或页写模式）3．1．2 引脚功能AT89S51的引脚图如图4，各引脚功能如下：•Vcc：电源电压，芯片供电输入端子•GND：地•P0口：是一组8位漏极开路型双向I/O口，也即地址/数据总线复用口。
内部无上拉电阻，需要外接。
在作为一般I/O输出口时，每位能驱动8个TTL逻辑门电路；在扩充外部数据存储器时，分时输出数据和低8位地址；在 F1ash 编程时，P0 口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。
•P1口:是一个带内部上拉电阻的8位双向I/O口。
Pl口作输出时，可带4 个TTL 逻辑门电路。
作输入口使用时，必须先向该引脚写1。
•P2口：是一个有内部上拉电阻的8位双向I/O口。
做一般I/O口时，用法同P1。
扩充外部存储器时，做高8位地址。
•P3口：除了作为一般的I/O口线外，更重要的用途是它的第二功能，如表1所示。
P3口还接收一些用于Flash闪速存储器编程和程序校验的控制信号。
表 1 P3口第二功能•RST：复位输入。
正常工作时，该引脚必须加低电平，若加两个机器周期以上的高电平，则单片机复位。
•ALE/PROG：当访问外部程序存储器或数据存储器时，ALE（地址锁存允许）输出脉冲用于锁存地址的低 8 位字节。
•PSEN：是外部程序存储器的读选通信号线。
当 AT89S51由外部程序存储器取指令（或数据）时，每个机器周期两次PSEN有效，即输出两个脉冲。
当访问外部数据存储器，没有两次有效的PSEN信号。
•EA/VPP：外部访问允许。
欲使 CPU 仅访问外部程序存储器（地址为0000H-FFFFH），EA 端必须保持低电平（接地）。
•XTALl：振荡器反相放大器及内部时钟发生器的输入端。
•XTAL2：振荡器反相放大器的输出端。
3．1．3 时钟电路AT89S51中有一个用于构成内部振荡器的高增益反相放大器，引脚XTALl和XTAL2分别是该放大器的输入端输出端。
这个放大器与作为反馈元件的片外石英晶体或陶瓷谐振器一起构成自激振荡器，本系统振荡电路均采用内部振荡，如图5所示：外接石英晶体或陶瓷谐振器及电容C1、C2接在放大器的反馈回路中构成并联谐振电路。
在使用石英晶体时，电容一般使用30pF±10pF，而使用陶瓷谐振器一般使用40pF ±10pF。
