弹塑性时程分析用地震波选取的基本原则(转载)
弹塑性时程分析用地震波选取的基本原则
地震动具有强烈随机性，分析表明，结构的地震反应随输入地震波的不同而差距很大，相差高达几倍甚至十几倍之多。
故要保证时程分析结果的合理性，必须合理选择输入地震波。
归纳起来，选择输入地震波时应当考虑以下几方面的因素：峰值、频谱特性、地震动持时以及地震波数量，其中，前三个因素称为地震动的三要素。
1、峰值调整
地震波的峰值一定程度上反映了地震波的强度，因此要求输入结构的地震波峰值应与设防烈度要求的多遇地震或罕遇地震的峰值相当，否则应按下式对该地震波的峰值进行调整。
A′(t) = (A′max/Amax) A (t)
其中，A′(t) 和A′max分别为地震波时程曲线与峰值，A′max取设防烈度要求的多遇或罕遇地震的地面运动峰值; A (t) 和Amax分别为原地震波时程曲线与峰值。
2、频谱特性
频谱即地面运动的频率成分及各频率的影响程度。
它与地震传播距离、传播区域、传播介质及结构所在地的场地土性质有密切关系。
地面运动的特性测定表明，不同性质的土层对地震波中各种频率成分的吸收和过滤的效果是不同的。
一般来说，同一地震，震中距近，则振幅大，高频成分丰富;震中距远，则振幅小，低频成分丰富。
因此，在震中附近或岩石等坚硬场地土中，地震波中的短周期成分较多，在震中距很远或当冲积土层很厚而土质又较软时，由于地震波中的短周期成分被吸收而导致长周期成分为主。
合理的地震波选择应从两个方面着手：1) 所输入地震波的卓越周期应尽可能与拟建场地的特征周期一致。
2) 所输入地震波的震中距应尽可能与拟建场地的震中距一致。
3、地震动持时
地震动持时也是结构破坏、倒塌的重要因素。
结构在开始受到地震波的作用时，只引起微小的裂缝，在后续的地震波作用下，破坏加大，变形积累，导致大的破坏甚至倒塌。
有的结构在主震时已经破坏但没有倒塌，但在余震时倒塌，就是因为震动时间长，破坏过程在多次地震反复作用下完成，即所谓低周疲劳破坏。
总之，地震动的持续时间不同，地震能量损耗不同，结构地震反应也不同。
工程实践中确定地震动持续时间的原则是：1) 地震记录最强烈部分应包含在所选持续时间内。
2) 若仅对结构进行弹性最大地震反应分析，持续时间可取短些；若对结构进行弹塑性最大地震反应分析或耗能过程分析，持续时间可取长些。
3) 一般可考虑取持续时间为结构基本周期的5 倍～10 倍。
4、地震波数量
输入地震波数量太少，不足以保证时程分析结果的合理性；输入地震波数量太多，则工作量较大。
研究表明，在充分考虑以上三个因素的情况下，采用3 条～5 条
地震波可基本保证时程分析结果的合理性。
谈时程分析中地震波的选取
第43卷第14期山西建筑Vol.43No.142 0 1 7 年 5 月SHANXI ARCHITECTURE May.2017 • 41 •文章编号：1009-6825 (2017)14-0041-03谈时程分析中地震波的选取赵婷婷谭军金春峰(中电投工程研究检测评定中心，北京100142)摘要:介绍了地震动的主要特性及结构抗震设计中需考虑的要素，并分析了人工合成地震波的原因及方法，归纳了时程分析中 几种地震波的选用原则，给出了时程分析中地震波选取的最优方案。
关键词：时程分析,地震波，地震动,反应谱中图分类号:T U311.3 文献标识码:A〇引言地震是一种严重的自然灾害，抗震设防是有效减轻震害的 途径，而抗震设防的首要任务就是地震动的输人。
影响地震的因素有断层位置、震中距、波传递途径的地质条件、板块运 动形式、场地土构造和场地类别等。
在不同的地震作用下，不 同场地得到的地震记录具有较大的区别，即使在同一次地震作用下，同一场地得到的地震记录也不尽相同。
因此，对未来 的地面运动进行准确地预见是很难实现的。
在进行结构时程分析时，对同一结构输人不同的地震波,所得到的计算结果相差甚远。
因此，选择合理的地震波是保证时程分析中计算结果可靠的必要条件。
1地震动的主要特性国内外学者的大量研究表明，虽然对未来地震动进行准确的 定量是难以实现的，但只要所选用的地震波的主要参数能够大体 上符合地震动的主要参数，所得到的时程分析结果可以较为真实 地反映出结构在真实地震作用下的地震反应，计算得到的位移及 内力能够满足工程设计对其精度的要求。
地震动有三要素，分别为地震动的幅值、频谱特性和持续时间。
1.1 地震动幅值地震动幅值可以是地震动加速度、速度或位移中三者之一的 峰值或某种意义下的等代值[1]，是对地震动强度最为直观的描 述。
加速度峰值(P G A)为加速度时程的最大值，通常为地震动高 频成分的幅值，大量研究表明：由于高频地震波只存在于震源附 近，在传播过程中衰减较快，且与建筑物自振频率相差较大，对建 筑物的影响较小。
弹性动力时程分析中地震波的选取方法研究
摘 要 ： 建筑结 构进 行 弹性动 力 时程 分析 时 ， 了既 能让 设计 人 员易 于操作 ， 对 为 又能在 地 震 波 选取
方 面不 失合 理性 ， 根据 上 海市 某超 限高层 结构设计 实例 的弹性动 力 时程分析 结果 ， 讨 了具 有 实际 探 工程 意 义的选 波方法。研 究表 明 ， 无论 是基底 剪 力还 是基 底 弯矩 ， 震波三 向输入 的 结构响 应均 比 地
第２ 第１ ９卷 期
２ １ 年 １月 ０２
河 北 工 业 科 技
Ｈｅ ｅ ｏ ｒ ａ ｆＩｄ ｓｒａ ｃｅ ｃ ｎ ｃ ｎ ｌｇ ｂ ｉ ｕ ｎ ｌ ｎ ｕ ｔｉｌ ｉｎ ｅａ ｄＴｅｈ ｏｏ ｙ ．
Ｊ ｎ ２ １ ａ． Ｏ ２
Ａｂ ｔａ ｔ Ｉ ｌｓｉ ｔ －ｉｔｒ ｙ ａ ｃａ ａｙ ｉ ｆｒｂ ｉ ｉｇｓｒ ｃｕ ｅ ，ｂ ｔ ａ ｙ ｔ ｐ ｒｔ ｎ ａｉｎ ｌ ｙ ｉ ｖ ｓｓｌｃ ｓ ｒ ｃ ：ｎ ｅａ ｔ ｉ ｈｓｏ ｙ ｄ ｎ ｍｉ ｎ ｌｓｓ ｏ ｕｌ ｎ ｔｕ ｔｒ ｓ ｏ ｈ ｅ ｓ Ｏｏ ｅａｅａ ｄ ｒｔ ａｉ ｎ ｗａ ｅ ｅｅ。 ｃ ｍｅ ｄ ｏ ｔ
Ｋｅ ｒ ｓ：ｌｓｉ ｔ － ｉｔ ｒ ｙ ａ ｃａ ａｙ ｉ；ｅ ｒｈ ｕ ｋ ｖ ；ｓｌｃｉｎ ｙ ｗｏ ｄ ｅａ ｔ ｉ ｈｓｏ ｙｄ ｎ ｍｉ ｎ ｌｓｓ ａ ｔ ｑ ａ ｅｗａ ｅ ｅｅ ｔ ｃ ｍｅ ｏ
ＣＨ ＥＮ ｎｇ ｈ ．ＧＵＯ ａ — ｉ ｎ 。 Ｋａ — ｕａ Ｙｕ ｎ ｘ ａ ｇ ’
（ ． ｃ ｏ ｌ ｆ ｖｌＥ ｇ ｎ ｅ ｉ ｇ ａ ｄ Ｔ ａ ｓ ｏ ｔ ｔ ｎ。 ｏ ｔ ｉａ Ｕｎ ｖ ｒ ｉ ｆ ｅ ｈ ｏｏ ｙ．Ｇｕ ｎ ｚ ｏ ａ ｇ ｏ ｇ ５ ０ ４ ， ｉ ａ ． １ Ｓ ｈ ｏ ｉ ｎ ｉｅ ｒ ｎ ｒ ｎ ｐ ｒａ ｉ ｏ Ｃｉ ｎ ｏ Ｓ ｕ ｈ Ｃｈｎ ｉ ｅｓｔ ｏ ｃ ｎ ｌｇ ｙ Ｔ ａ ｇ ｈ ｕ Ｇｕ ｎ ｄ ｎ １ ６ １ Ｃｈ ｎ ；２

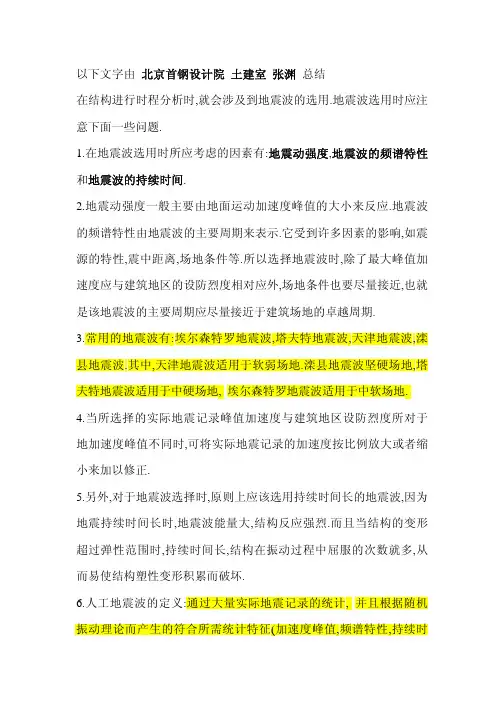

时程分析地震波选取问题
= 35cm / s 2
= 70cm / s 2
= 140cm / s 2
间)的地震波.
7. <<抗震规范>>第 5.1.2 条也对时程分析做了进一步的解释.其中有
一条: “时程分析中加速度有效峰值按照规范表 5.1.2-2 中所列地震加
速度最大值采用,即以地震影响系数最大值除以放大系数(约 2.25)得 到.” 这就涉及到地震影响系数α max 是如何取值的. 我们知道水平地震作用的基本公式为
水平地震影响系数.
水平地震影响系数
地震烈
6
7
8
9
度
地震系
0.05× 0.35× 2.25 = 0.04
0.1× 0.35× 2.25 = 0.08
0.2 × 0.35× 2.25 = 0.16
0.4 × 0.35× 2.25 = 0.32
数k
现在就明白为什么时程分析所用地震加速度时程曲线的最大值的
由来.做时程曲线分析的时候,所输入的地震波的峰值应该是
为:
β = 2π 1
T
..
x0
∫t
..
−ζ
x0 (τ )e
2π (T −τ ) T
sin
2π
(t
−τ )dτ
0
T
max
max
它实际上就是就是相对于地面最大加速度的加速度反应谱.我国的规
范取值为 β max = 2.25 .
另外我国规定在第一阶段抗震设计的时候是按照多遇地震承载力验
算,此时的地震系数 k 就取基本烈度的 0.35. 这样就得到了各烈度下,
时程曲线地震加速度时程曲线的最大值
地震烈度
6
7
[doc]弹塑性反应谱的分析
![[doc]弹塑性反应谱的分析](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/4fd51e1c78563c1ec5da50e2524de518964bd3d4.webp)
弹塑性反应谱的分析第35卷第4期2011年8月南京理工大学JournalofNanjingUniversityofScienceandTechnologyV0l_35No.4Aug.2011弹塑性反应谱的分析丁建国,陈伟(1.南京理工大学理学院,江苏南京210094;2.东南大学土木工程学院,江苏南京210090)摘要:为了分析结构在地震作用下的弹塑性反应,该文探讨了弹塑性反应谱.该文推导了弹塑性反应谱的基本方程,计算了等延性强度需求谱;描述了通过强度折减系数,延性系数及结构周期之间的关系建立弹塑性反应谱的方法;参照弹性反应谱理论分别得到了四种弹塑性反应谱.计算结果表明:当延性系数较小且土质较硬时,该文计算的弹塑性反应谱与范立础的弹塑性反应谱近似相等;当延性系数较大且土质柔软时,该文计算的弹塑性反应谱相对安全.关键词:强度折减系数;延性系数;弹塑性反应谱中图分类号:TU311.3文章编号:1005—9830(2011)04—0573—06 AnalysisofElasto-plasticResponseSpectraDINGJianguo,CHENWei(1.SchoolofSciences,NUST,Nanjing210094,China;2.CollegeofCivilEngineering,SoutheastUniversity,Nanjing210090,China) Abstract:Inordertoanalysetheelasto—plasticresponseofstructureunderthes eismicaction,this paperstudiesanelasto—plasticresponsespectrum.Thebasicequationofanela sto—plasticresponse spectrumisestablishedandtheconstant—ductilitystrengthdemandspectraare calculated.Themethodsofelasto-plasticspectraestablishedbyrelationshipamongthestrength reducingcoefficients andtheductilitycoefficientsaswellasthestructuralperiodsaredescribed.Four kindsofelasto- plasticresponsespectraarededucedfromreferringtotheelasticresponsespectr um.Thecalculation resultshowsthattheelasto—plasticresponsespectraproposedherearesimilart oFanLichu’Selasto—plasticresponsespectraundertheconditionofhardsoilandsmallductilitycoefficient,andthe elasto—plasticresponsespectraproposedherearerelativelysafeunderthecon ditionofsoftsoilandlargeductilitycoefficient.Keywords:strengthreducingcoefficients;ductilitycoefficients;elasto—plast icresponsespectra地震是人类所面临最严重的自然灾害之一.特别是从20世纪下半叶以来所发生的几次大地震使人们认识到,在强烈地震作用下建筑结构将产生屈服或部分屈服,从而发生弹塑性反应.依据《中华人民共和国抗震设计规范》规定J,抗震设防目标要求按照”三水准,二阶段”来进行,而抗震设防的第二阶段需要校核结构的弹塑性变形.结构在罕遇地震作用下的弹塑性变形计算是一个非常复杂的问题,目前在规范中所提出的计算方法主要包括静力弹塑性分析方法及弹塑性时程分析方法等.但是,如果要精确应用静力弹塑性分析方法,就需要采用通过由弹塑性反应谱得到的地震反应需求收稿日期:2010—06—04修回日期:2010-11-12作者简介:丁建国(1962～),男,副教授,主要研究方向:工程结构抗震与防灾,E-mail:*****************.cn.574南京理工大学第35卷第4期曲线来决定结构目标位移2J,因此,弹塑性反应谱的研究将具有极其重要的现实意义.近年来,国内外许多学者进行了有关弹塑性反应谱的研究.Miranda_3通过研究地震持续时间在0～3s内,且分别来自岩石地基,冲积土地基和软土地基的124条地震加速度记录曲线,得到了建立在单自由度体系基础上弹塑性需求谱,其研究结果表明:弹塑性需求谱主要依赖于场地条件,频谱特性和持续时间.Vidic’4等人用两种不同的方法获得了弹塑性强度需求谱:一种是通过减少相关因素降低弹性谱;另一种是通过对弹塑性结构在遭受地震作用时获得的反应谱进行统计分析,而直接得到弹塑性反应谱.范立础通过统计平均法和回归分析,给出了平均强度折减系数的函数表达式.其他相关文献[6-9]也介绍了地震力调整系数和相关的弹塑性反应谱.本文将试图根据结构抗震理论推导弹塑性反应谱的基本方程,并输入约200条地震波加速度时程曲线对单自由度体系进行弹塑性时程分析,以平均计算结果获得等延性强度需求谱及弹塑性反应谱,并与根据Vidic,Berrilld及范立础等人提出的R--g—T 关系所得到的弹塑性反应谱进行分析和比较.1基本方程在地震作用下,单自由度体系的运动微分方程如下.(￡)+(),)=一眦()(1)式中:m为系统的质量;C为阻尼系数;(t),x(t)和x(t)分别为位移,速度和加速度i厂(,t)为系统恢复力;互(t)为地震作用加速度.为了计算方便,参照弹性系统恢复力公式,弹塑性系统恢复力可表示成式(2)的形式,.厂(,￡)=()()(2)将式(2)代入式(1),因此得到()+2o(t)+[k(x)/k0]02(t)=-x(t)(3)式中:设:ko/m,=c/(2mw0),ko为滞回曲线系统的线弹性刚度.设屈服时位移为,则屈服力为(,)=kyX,是当=时系统的割线刚度.根据弹性反应谱理论(,t)=m3l,其中是动力系数.如果定义”(t):(t),R=厂(,)(,t),/.Z=maxI(t)I=JI/x(被称为强度折减系数,被称为延性系数),则式(3)将变为式(4).)+2)+一Rkr.2(4)根据弹性反应谱理论卢(5)式中:Ot为地震影响系数.因为系统周期和频率的关系为=2~r/w.,那么将式(5)代人式(4)中,则式(4)可以改写成式(6)的形式:u(t))睾)=睾Rky..c)(6)式(6)是等强度延性需求谱及等延性强度需求谱的基本方程.2等延性强度需求谱根据式(6),如果是一个常数,则等延性强度需求谱可以通过迭代计算得到.由于可能对应多个R的值,因此,等延性强度需求谱应选用尺的最小值.在本文中,假设抗震设防烈度为7度,利用如图1所示的退化三线型滞回模型,通过计算得出等延性强度需求谱.j,)图1退化三线型系统的恢复力模型在图1中,分别选择O/0=1,1=0.85,2=0.15,O/3=0.89.并且选择=0.30S,0.40S,0.55s和0.75S分别作为I,Ⅱ,Ⅲ和Ⅳ类场地的特征周期.选用包括EL.centro波,Taft波和天津波等近200条地震波.地震波选用原则,主要依据场地类别及特性进行选择.其中对于I类场地选用了57条地震波;Ⅱ类场地选用了55条地震波;111类场地选用了52条地震波;IV类场地选用了28条地震波.所有地震记录曲线的最大加速度峰值取0.22g. 这些地震记录的平均计算结果如图2所示.总第179期丁建国陈伟弹塑性反应谱的分析575 T/s(a)I类场地T/s(c)ll类场地T/s(b)1I类场地T/s(d)IV类场地图2等延性强度需求谱可改写为式(8).3由一j『1关系建立弹塑性反应谱的原理根据强度折减系数的定义,R={L,=se,.p7,式中:5:是弹性反应谱,5:是弹塑性反应谱.设弹性反应谱的地震影响系数为ot,弹塑性反应谱的地震影响系数为ol,根据S:=otg,则式(7)T/s(a)Berrill的弹塑性反应谱o/=:/g=a/R(8)因此,弹塑性反应谱的地震影响系数Ot可通过弹性反应谱的地震影响系数Ol和R一关系代人式(8)得到.本文分别利用Berrill,Vidic和卓卫东,范立础提出的R-/z—T的关系及本文所得到的等强度延性需求谱(图2),计算出了在I类场地(硬土)上四种弹塑性反应谱的地震影响系数,如图3所示.T/s(b)Vidic的弹塑性反应谱T/sT/s(c)范立础的弹塑性反应谱(d)本文计算出的弹塑性反应谱图3I类场地条件下Berrill,Vidic,范立础及本文计算出的弹塑性反应谱576南京理工大学第35卷第4期在图3中,当等于1时,该曲线则变为弹性反应谱,当=2,3,4,5时,曲线则为弹塑性反应谱.从图3可以发现,弹塑性反应谱中的地震作用明显小于弹性反应谱中的地震作用,这对抗震工程具有重要意义.4四种弹塑性反应谱的效果分析和对比由于没有足够且完整的较长时问软土地震加速度记录,且范立础的R一关系只包含了三种场地类别,同时考虑到等延性强度需求谱(图2 (d))有可能不具有良好的统计特性.因此,本文在对四种弹塑性反应谱进行比较和分析时,分别T/s(a)=2.0考虑了I,Ⅱ和Ⅲ类场地.在上述四种弹塑性反应谱中,Berrill的R一丁关系是建立在位移相同的原则上;Vidic的R一关系则建立在位移和能量相等的两个原则之上,并考虑到土壤条件和滞回模型等因素的影响;范立础的R一关系以及本文提出的等延性强度需求谱(图2)则建立在对单自由度体系的大量弹塑性时程分析的基础上.因此,通过对上述四种弹塑性反应谱分析和比较发现:(1)一般而言,通过Ben’ill的R一关系得到的弹塑性反应谱将相对偏于安全;(2)本文通过等延性强度需求谱计算出的弹塑性反应谱,因为选择了的最小值,在某些情况下也是比较安全的.为了对这四种弹塑性反应谱作进一步比较,更详尽曲线如图4～6所示.T/s(b)g=3.0T/sT/s(c)=4.0(d)5.0图4在I类场地条件下四种弹塑性反应谱参见图4～6,可以发现,一般而言,Berrill的弹塑性反应谱>Vidic的弹塑性反应谱>范立础的弹塑性反应谱.在硬土条件下(图4～5),当>0.1s时,四种弹塑性反应谱近似相同;当T<0.1s,本文计算出的弹塑性反应谱则是相对安全的,但比Berrill的弹塑性反应谱略低,Vidic的弹塑性反应谱接近于范立础的弹塑性反应谱.在软土条件下(图6),当结构周期为中长周期时,则本文计算出的弹塑性反应谱大于其他三种弹塑性反应谱,并且越大,则差值越大;当结构周期为长周期时,四种弹塑性反应谱几乎是相同的.当等于2时(图4(a),图5(a)及图6(a)),一般来说,Berrill的弹塑性反应谱大于Vidic的弹塑性反应谱,而Vidic的弹塑性反应谱大于范立础的弹塑性反应谱,同时也略大于本文计算出的弹塑性反应谱.当T<0.2s时,Vidic的弹塑性反应谱以及范立础的弹塑性反应谱与本文得到的弹塑性反应谱几乎是相同的.当结构周期是中长周期时,本文计算的弹塑性反应谱值比范立础的弹塑性反应谱值大.当等于5时(图4(d),图5(d)及图6(d)),本文计算出的弹塑性反应谱是相对安全,并接近Berrill的弹塑性反应谱,范立础的弹塑性反应谱和Vidic的弹塑性反应谱则非常相近.总第179期丁建国陈伟弹塑性反应谱的分析577 5结论T/s(a)=2.0T/s(b)=3.0T/sT/s(c)=40(d)5.0图5在Ⅱ类场地条件下四种弹塑性反应谱T/s(a)=2.0T/s(c)=4.0T/s(b)=3.0图6在Ⅲ类场地条件下四种弹塑性反应谱(1)本文建立了弹塑性反应谱的基本方程,并根据大量地震加速度记录计算得到了等延性强度需求谱;(2)当延性系数较小且土质较硬,本文计算的弹塑性反应谱与范立础的弹塑性反应谱几乎近T/s(d)=5.0似相同;而Vidic的弹塑性反应谱比前两者大; Berrill的弹塑性反应谱相对安全.当值较大且土质柔软时,本文计算的弹塑性反应谱则相对安全一些;而在大多数情况下,弹塑性反应谱有以下关系:本文计算出的弹塑性反应谱>Vidic的弹塑性反应谱>范立础的弹塑性反应谱.但Vidic的弹塑性反应谱与范立础的弹塑性反应谱的差别不大;(3)范立础的R一关系是建立对单自由578南京理工大学第35卷第4期度系统大量的弹塑性时程分析的基础上,但这种关系不能充分考虑阻尼比,滞回模型等影响因素,而Vidic的一关系较简单但可以清楚地反映这些因素的影响,Vidic的弹塑性反应谱比较接近范立础的弹塑性反应谱.参考文献:[2][3][4]GB50011_-20o1.中华人民共和国抗震设计规范[s].北京:中国建筑工业出版社,2001. AppliedTechnologyCouncil.A TC一40.V o1.1.Seismic evaluationandretrofitofconcretebuildings[S].1996. MirandaE.Evaluationofsite—dependentinelasticseismic designspectra[J].JoumalofStruetEngngASCE,1993, 117(8):1319-1338.VidicT,FajfarP,FischingerM.Consistentinelastic designspectra:Strengthanddisplacement[J].[5][6][7][8][9] EarthquakeEngineeringandStructuralDynamics,1994, 24(5):507—521.卓卫东,范立础.结构抗震设计中的强度折减系数研究[J].地震工程与工程振动,2001,21(1):84—88. BerrillJB,PriestleyMJ,ChapmaanHE.Design earthquakeloadingandductilitydemand[A].Bulletin oftheNewZealandNationalSocietyforEarthquake Engineering[C].Wellington,NewZealand~New ZealandSocietyforEarthquakeEngineeringInc,1980, 13(3):232—241.丁建国.弹塑性反应谱及其在抗震设计中应用[J]. 南京理工大学,2007,31(6):780—783. ElghadamsiFE,MohrazB.Inelasticearthquakespectra [J].EarthquakeEngineeringandStructuralDynamics, 1987.15:91一lo4.MirandaE,JorgeRG.Influenceofstiffnessdegradation onstrengthdemandsofstmcturesbuiltonsoftsoilsites [J].EngineeringStructures,2002,24:1271-1281.。
弹塑性分析输出结果解读
（一）时程法的规范规定
• 目的：补充计算（5.1.2-3）。 • 范围：高度和跨度（5.1.2-3，5，6）。 • 地震有效峰值加速度EPA：（5.1.2-3）
由αmax反算，EPA = αmax/ β , 统一取 β = 2.25。
（二）输入地震波准则
• 地震波数量：3组，取包络；7组，取平均。 • 选波原则：按场地类别和地震分组选择，平均地震影响系数曲线与规
40
US033 30
20
40
10
30
US031
0
20
加速度（gal）
10 -10
0 -20
-10
-4300
U-2S0032
-34000
20
40
60
80-30 100
20
t (sec)
-40
（三）常用软件
• Abagus • Perform-3D • Etabs • Midas • LS-Dyna • Sausage • Marc
大震/小震 •地震作用:4 ～ 7倍（烈度9 ～ 6） •基底剪力3 ～ 5倍？ •楼层位移（角） 3 ～ 5倍？
大震弹塑性/大震弹性 •顶点位移时程曲线（结构刚度退化） •基底剪力时程曲线
利科•西安国际金融中心（Abaqus）
塔楼是一栋以高端写字楼为主的商务综合体， 高度349.7m，地上75层。 裙房共3层，为配套的商业和餐饮，裙房与主 楼在地上部分设缝脱开。 地下共4层，为配套用房及车库，地下部分不 设缝。
2014.09.01
标准层平面布置
塔楼标准层主要功能为办公。
加速度（gal）
范曲线在统计意义上相符，小震和大震地震波不同（反应谱Tg不同）。 • 地震波检验：结构主向，底部总剪力满足：

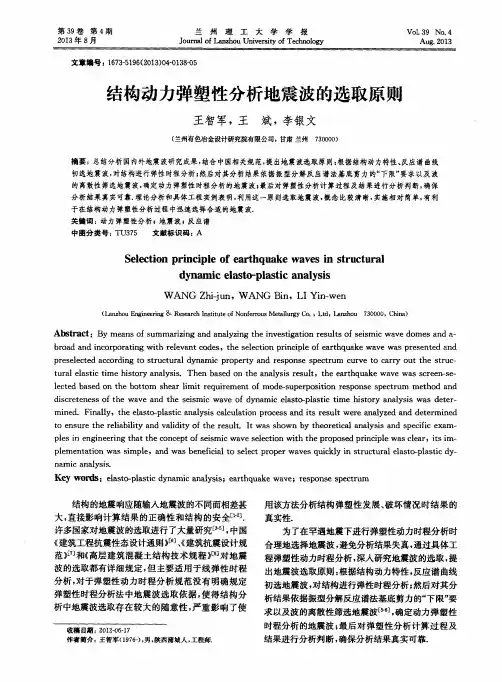

结构动力弹塑性分析地震波的选取原则
弹塑性时程分析用地震波选取的基本原则(转载)
弹塑性时程分析用地震波选取的基本原则地震动具有强烈随机性，分析表明，结构的地震反应随输入地震波的不同而差距很大，相差高达几倍甚至十几倍之多。
故要保证时程分析结果的合理性，必须合理选择输入地震波。
归纳起来，选择输入地震波时应当考虑以下几方面的因素：峰值、频谱特性、地震动持时以及地震波数量，其中，前三个因素称为地震动的三要素。
1、峰值调整地震波的峰值一定程度上反映了地震波的强度，因此要求输入结构的地震波峰值应与设防烈度要求的多遇地震或罕遇地震的峰值相当，否则应按下式对该地震波的峰值进行调整。
A′(t) = (A′max/Amax) A (t)其中，A′(t) 和A′max分别为地震波时程曲线与峰值，A′max取设防烈度要求的多遇或罕遇地震的地面运动峰值; A (t) 和Amax分别为原地震波时程曲线与峰值。
2、频谱特性频谱即地面运动的频率成分及各频率的影响程度。
它与地震传播距离、传播区域、传播介质及结构所在地的场地土性质有密切关系。
地面运动的特性测定表明，不同性质的土层对地震波中各种频率成分的吸收和过滤的效果是不同的。
一般来说，同一地震，震中距近，则振幅大，高频成分丰富;震中距远，则振幅小，低频成分丰富。
因此，在震中附近或岩石等坚硬场地土中，地震波中的短周期成分较多，在震中距很远或当冲积土层很厚而土质又较软时，由于地震波中的短周期成分被吸收而导致长周期成分为主。
合理的地震波选择应从两个方面着手：1) 所输入地震波的卓越周期应尽可能与拟建场地的特征周期一致。
2) 所输入地震波的震中距应尽可能与拟建场地的震中距一致。
3、地震动持时地震动持时也是结构破坏、倒塌的重要因素。
结构在开始受到地震波的作用时，只引起微小的裂缝，在后续的地震波作用下，破坏加大，变形积累，导致大的破坏甚至倒塌。
有的结构在主震时已经破坏但没有倒塌，但在余震时倒塌，就是因为震动时间长，破坏过程在多次地震反复作用下完成，即所谓低周疲劳破坏。
弹性动力时程分析地震波选取方法探讨
弹性动力时程分析地震波选取方法探讨摘要：本文根据珠海市某超限高层弹性动力时程分析结果，探讨了选波方法。
研究表明，采用小样本容量的地震波输入时，天然波输入数量的增加可以降低地震波的总体离散性，按规范推荐的比例输入三向地震波加速度是合理的。
关键词：结构设计；弹性动力时程分析；地震波Abstract: in this paper, according to the Zhuhai city high-rise overrun elastic dynamic time-history analysis results, discusses the selection of wave method. Studies show that, using the small sample size of earthquake input, natural wave input quantity increase can reduce the overall dispersion of seismic wave, according to the standard recommended proportional input three to seismic wave acceleration is reasonable.Key words: structural design; elastic time-history dynamic analysis; seismic wave近年来，随着我国社会经济的发展，各类高层建筑在全国各地日益增多。
它们新颖别致、多样化、复杂化和独特个性等特点给城市带来崭新面貌的同时也给高层建筑结构设计者带来了严峻的挑战。
《建筑抗震设计规范》[1]第5.1.2条和《高层建筑混凝土结构技术规程》[2]第4.3.4条规定了高层建筑应采用弹性时程分析法进行多遇地震下的补充验算的范围。
本文对珠海市某超限高层建筑进行弹性动力时程分析，探讨地震波的选取方法。
结构动力弹塑性分析方法
结构动力弹塑性分析方法1. 动力理论动力理论是直接通过动力方程求解地震反应。
由于地震波为复杂的随机振动，对于多自由度体系振动不可能直接得出解析解，只可采用逐步积分法•通过直接动力分析可得到结构响应随时间的变化关系，因而该方法又称为时程分析法。
时程分析法能更真实地反映结构地震响应随时间变化的全过程，并可以得到强震下结构的弹塑性变形，因此己成为抗震分析的一种重要方法。
多自由度体系地震反应方程为：M {x(t)} - C{x(t)} - K{x(t)} - {x g(t)} (1.1)在弹塑性反应中刚度矩阵与阻尼矩阵亦随时间变化，因此不可能求出解析解，只能采取数值分析方法求解。
把整个地震反应的过程分为短而相等的时间增量缸，并假定在每一个时间区间上体系的各物理参数均为常数，它们均按区间起点的值来确定，这样就可以把非线性体系的分析近似按照一系列连续变化的线性体系来分析。
方程(1 .2)适用于结构的任何时刻，则对于结构. ■:t时刻的地震反应方程可以表示为：M {lx(t：•一t)} - C {x(t ：•一t)}门K { x(t ：*t)} - _ M {x g(t ：xt)} (1.2)令：{ , ：x} ={x(t •.⑴} -{x(t)} (1.3) { .：X} ={x(t •••L t)} -{ x (t)}(1.4){ :x} ={x(t • . ：t)} -{x(t)} (1.5) { >X g}二{X g(t •: =t)} -{ x g(t)} (1.6) 择将式(1.3)与式(1.2)相减得到结构的增量平衡方程：M { x} C {「：x} - K {.：x} - -I M { .%} (1.7) 2. 方法介绍时程分析法的基本过程是将地震波按时段进行数值化后，输入结构体系的微分方程中，采用逐步积分法对结构进行弹性或弹塑性地震反应分析，得到结构在整个时域中的振动状态全过程，并描述各个时刻结构构件的内力和变形。
时程分析法中有关地震波选取的几个注意问题
（ "$3456789:; <6=>6994>6= ?@4A@458>@6 &?;96=BC D"11-(& ?;>65E
($F:;@@G @H ?>I>G <6=>6994& F@C8;J978 K>5@8@6= L6>I947>8M& ?;96=BC D"11-"& ?;>65 ）
"
频谱特性
历史震害表明， 在同一地区的不同建筑物遭受震害程度差异很大， 说明不同频谱组成的地
震动， 对不同自振周期的结构物在不同的条件下（ 场地土、 震中距等） 会产生不同程度的震害! 地震频谱包含了一次地震动中振幅与频率之间的关系， 是地震动在频域中的特征参数 ! 地 震动的频谱特性可用功率普、 反应谱和傅立叶谱表示， 包含有谱形状、 峰值、 卓越周期等特征! 功率谱（ 功率谱密度函数） 是频域中描述随机过程特性的物理量， 可以定义为地震动过程 的傅立叶幅值谱的平方值 ! 强震记录表明： 震级越大、 震中距越远， 地震动的低频分量越显著， 软土地基上地震动的卓越周期显著， 而硬土地基上的地震动记录则包含多种频率成分； 傅立叶 谱包含傅立叶幅值谱和傅立叶相位谱，分别从两个不同的角度描述了一个地震动过程的频谱 特征， 因此， 利用傅立叶谱可以从时间过程求得频率分量， 并可以完成时域和频域的变换； 而反 应谱是结构的最大动力反应， 不能反应结构的具体特性， 只能反应地震动的频谱特征， 但是地 震动反应谱在实际应用中具有重要工程意义， 因而得到广泛的研究!
左右另外从随机过程观点来看最大加速度作为一个随机量增加持时相当于增加取样方差不变的情况下最大加速度会加大从而产生较大的破坏地震动持时对结构反应的影响同时存在于非线性体系的最大反应和能量损耗积累这两种反应之中现代建筑抗震设计中采用最大反应强度或变形和积累的非线性能量损耗指标作为设计依据提出结构的双重破坏标准使过去一直被忽略或无法加以考虑的持续时间得到重视统计证明地震波持续时间与地震的强度震中距及场地土类别有一定的关系地面运动预测结构地震反应最难或最不确定的因素就是如何合理确定地面运动的过程地震地面运动通常用三个平动加速度分量来表示任何线性体系对于这三个分量的反应可以通过分别计算每个分量反应然后叠加得到于是标准的分析问题就转化为计算由于单个平动分量所引起的反应更一般的情况下当地震波通过基础传播时支座除了平动运动外还有转动运动因此地震输入的全面考虑原则上应包括平动和三个支座转动分量但是由于目前难以测定地面转动分量的大小和特性这种作用只有根据平动分量推测的量级分析对旋转运动做出假定来估计确定由地震引起结构中的有效力时最后应考虑的一个因素是在结构基底处的地面运动可以受结构自身运动的影响即在结构基底处产生的运动可能与无结构情况下观察到的自由场地的运动不同若柔软建筑物在坚固的基岩上则土与结构相互作用的影响甚小结构传给土壤的能量很少自由场地的运动可以作为基底位移的一个适合的度量
