静力弹塑性分析方法（Pushover方法）与动力弹塑性分析方法的优缺点比较一、Pushover分析法1、Pushover分析法优点：（1）作为一种简化的非线性分析方法，Pushover方法能够从整体上把握结构的抗侧力性能，可以对结构关键机构及单元进行评估，找到结构的薄弱环节，从而为设计改进提供参考。
（2）非线性静力分析可以获得较为稳定的分析结果，减小分析结果的偶然性，同时花费较少的时间和劳力，较之时程分析方法有较强的实际应用价值。
2、Pushover分析法缺点：（1）它假定所有的多自由度体系均可简化为等效单自由度体系，这一理论假定没有十分严密的理论基础。
（2）对建筑物进行Pushover分析时首先要确定一个合理的目标位移和水平加载方式，其分析结果的精确度很大程度上依赖于这两者的选择。
（3）只能从整体上考察结构的性能，得到的结果较为粗糙。
且在过程中未考虑结构在反复加载过程中损伤的累积及刚度的变化。
不能完全真实反应结构在地震作用下性状。
二、弹塑性时程分析法1、时程分析法优点：（1）采用地震动加速度时程曲线作为输入，进行结构地震反应分析，从而全面考虑了强震三要素，也自然地考虑了地震动丰富的长周期分量对高层建筑的不利影响。
（2）采用结构弹塑性全过程恢复力特性曲线来表征结构的力学性质，从而比较确切地、具体地和细致地给出结构的弹塑性地震反应。
（3）能给出结构中各构件和杆件出现塑性铰的时刻和顺序，从而可以判明结构的屈服机制。
（4）对于非等强结构，能找出结构的薄弱环节，并能计算出柔弱楼层的塑性变形集中效应。
2、时程分析法缺点：（1）时程分析的最大缺点在于时程分析的结果与所选取的地震动输入有关，地震动时称所含频频成分对结构的模态n向应有选择放大作用，所以不同时称输入结果差异很大。
（2）时程分析法采用逐步积分的方法对动力方程进行直接积分，从而求得结构在地震过程中每一瞬时的位移、速度和加速度反应。
所以此法的计算工作十分繁重，必须借助于计算机才能完成。
上海中心大厦结构设计
上海中心大厦塔楼结构设计丁洁民，巢斯，赵昕同济大学建筑设计研究院（集团）有限公司，上海市四平路1239号目录上海中心大厦塔楼结构设计 (1)摘要 (2)1 工程概况 (3)2 结构体系 (4)3 主要分析结果 (6)3.1 结构动力特性 (6)3.2 地震作用分析结果 (6)3.3 风荷载分析结果 (7)4 关键设计问题 (8)4.1 巨柱受力性态分析及设计 (8)4.2 组合钢板剪力墙设计 (11)4.3 基于性能的抗震设计 (12)4.4 风工程研究 (13)4.5 结构控制 (13)4.6 弹塑性动力分析 (14)4.7 考虑施工过程的非荷载效应分析 (15)4.8 抗连续倒塌分析 (16)5 结论 (17)6 参考文献 (18)摘要上海中心大厦建筑高度为632m，位于台风影响区和7度抗震设防地区，建成后将成为中国第一高楼。
由于高度超高、建筑形态复杂、风荷载及地震作用显著，为实现其高效和安全的结构设计，需解决众多的技术难题。
本文对上海中心大厦的结构设计进行了介绍。
首先介绍了项目概况，包括项目定位及功能、设计团队构成、建筑形态特征以及采用的基础形式。
其次对结构体系构成和主要的结构分析结果进行介绍，主要内容包括本项目采用的巨型框架-伸臂-核心筒混合结构体系的各组成部分和主要的地震和风荷载分析结果。
最后对项目结构设计的关键技术问题进行了介绍，包括巨柱受力性态分析、组合钢板剪力墙设计、基于性能的抗震设计、风工程研究、结构控制、弹塑性动力分析、非荷载效应分析以及抗连续倒塌分析等。
关键词：上海中心大厦、结构设计、巨型框架-伸臂-核心筒体系、混合结构1 工程概况上海中心大厦位于上海陆家嘴金融中心区Z3-1地块，基地邻近有上海金茂大厦、上海环球金融中心等多幢超高层建筑。
上海中心大厦建成后将成为满足公众审美层面与专业审美层面的标志性、地标性建筑，成为商务活动中心，商务交流休憩中心和市民休闲娱乐中心。
该项目用地面积30370平米，地上建筑面积38万平米，地下建筑面积16万平米，建筑总高度为632m，结构高度为574m。
弹塑性时程分析论文摘要
孙玉萍(1995)在空间网架结构的弹塑性动力分析问题中提出了考虑杆件真实工作性态的模型多折线模型，并在此基础上进一步推导出结构的弹塑性刚度、团聚质量阵和阻尼阵。
【[1] 孙玉萍.空间网架结构弹塑性时程分析的关键技术[J].甘肃工业大学学报.1998,24(1):98-103.】程绍革(2000)等系统分析了现有弹塑性分析方法，并通过一工程实例及模型试验研究，提出了如梁的强剪弱弯验算、节点承载力验算，建议增加结构损伤度的计算等具体应用时应注意的几个问题，并建立结构损伤度与抗震设计三水准的关系。
【[2] 程绍革,王理,张允顺.弹塑性时程分析方法及其应用[J].建筑结构学报.2000,21(1):52-56.】王滋军(2001)等用杆模型编制了钢筋混凝土异形柱框架结构的弹塑性时程分析程序FEANT，并采用该程序对一中高层大开间钢筋混凝土异形柱框架结构振动台试验模型进行了计算分析，计算值与试验值吻合较好，能满足工程需要。
【[3] 王滋军,刘伟庆,蒋永生.中高层钢筋混凝土异形柱框架结构弹塑性时程分析[J]. 地震工程与工程振动.2001,21(3):60-64.】王焕定(2001)等采用层等效剪切型模型编制了相应的计算软件，对18层配筋砌体住宅进行了弹塑性时程分析，给出了可供参考的一些初步结论。
【[4] 王焕定,王铁英,张永山.高层配筋砌体建筑弹塑性时程分析程序开发中的若干问题[J].哈尔滨建筑大学学报.2001,34(5):6-10.】李向真(2002)等采用分段变刚度杆系模型理论，对高层钢管混凝土结构简化模型进行非线性弹塑性时程分析。
【[5] 李向真,程国亮,于德介,周福霖.钢管混凝土结构的弹塑性时程分析[J].世界地震工程.2002,18(1):73-46.】孙武(2002)等利用MA TLAB编制了振型分解反应谱法计算程序。
结合具体实例对多质点弹性体系的特性参数周期和振型进行了计算。
对质量和刚度两特性参数的影响进行了分析。
超高层建筑结构与弹塑性动力时程分析法
超高层建筑结构与弹塑性动力时程分析法一、前言随着经济的不断发展，城市内部的建筑物高度不断被刷新，各种高层建筑以及超高层建筑被不断的建设，对于这类建筑结构不能进行简单的叠加计算，需要依靠具有科学性的计算方法进行分析。
现如今常用的分析法是弹塑性动力时程分析法，这种分析法具有较高的精确度和准确度，可以对建筑结构进行定性分析，同时可以更好地反应地震对建筑物的影响。
二、工程概况某大型建筑地下2 层，地上33层，总建筑面积约为30 万m。
本工程±0.00 以下由裙房连为整体，±0.00 以上依据层数、高度、结构体系的不同共分为3 个单体，A 座，D 座与商业裙房构成大底盘单塔结构， B 座，C 座与商业裙房构成大底盘双塔结构。
本文论述仅针对B 座，C 座。
建筑结构设计使用年限：50 年；建筑结构安全等级：二级，对应结构重要性系数为1.0；抗震设防类别：根据规范GB50223—2008，本工程商业部分属人流密集的大型多层商场，抗震设防类别为重点设防类（乙）类建筑，写字楼部分抗震设防类别为标准设防类（丙）类建筑；抗震设防烈度为8 度，设计地震分组为第一组，设计基本地震加速度值为0.20g；建筑场地类别：Ⅲ类；场地特征周期：0.45。
三、弹塑性动力、静力分析力学模型1.层模型它是把结构按层静力等效成质量弹簧串，然后再进行弹塑性动力反应分析。
层模型只能通过时程分析找到薄弱层，不能找到具体的薄弱杆件。
层模型动力时程分析计算由两部分组成，前一部分是层静力特性计算，这部分实际上就是一个小型的计算程序，采用增量法和能量法相结合，逐层计算结构的层间全曲线，并拟合成恢复力骨架曲线，并用三个点来简化描述该骨架曲线，即三线型骨架曲线，以此作为层刚度变化的控制点；后一部分是动力时程响应计算，基于集中质量、串联弹簧模型描述的层模型，采用Wilson—θ法计算结構的动力响应。
2.平面模型平面模型针对的是结构的一个局部——“榀”，对一榀框架进行时程分析，直接找出薄弱的杆件。
塑性仿真分析实验报告

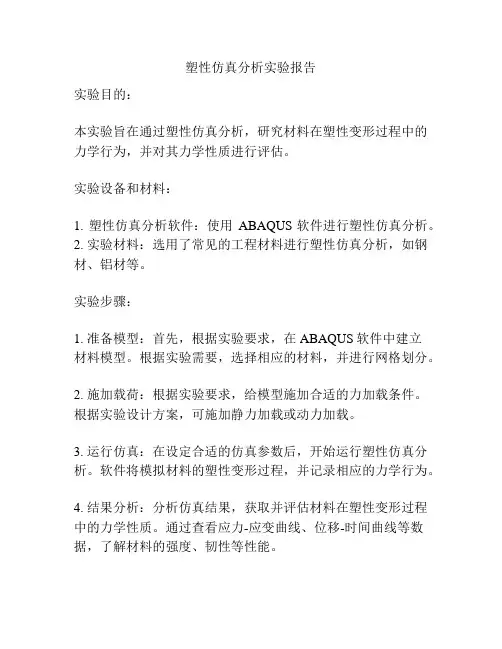

塑性仿真分析实验报告实验目的：本实验旨在通过塑性仿真分析，研究材料在塑性变形过程中的力学行为，并对其力学性质进行评估。
实验设备和材料：1. 塑性仿真分析软件：使用ABAQUS软件进行塑性仿真分析。
2. 实验材料：选用了常见的工程材料进行塑性仿真分析，如钢材、铝材等。
实验步骤：1. 准备模型：首先，根据实验要求，在ABAQUS软件中建立材料模型。
根据实验需要，选择相应的材料，并进行网格划分。
2. 施加载荷：根据实验要求，给模型施加合适的力加载条件。
根据实验设计方案，可施加静力加载或动力加载。
3. 运行仿真：在设定合适的仿真参数后，开始运行塑性仿真分析。
软件将模拟材料的塑性变形过程，并记录相应的力学行为。
4. 结果分析：分析仿真结果，获取并评估材料在塑性变形过程中的力学性质。
通过查看应力-应变曲线、位移-时间曲线等数据，了解材料的强度、韧性等性能。
实验结果与讨论：根据塑性仿真分析的结果，得到了材料的应力-应变曲线，位移-时间曲线等数据。
通过分析这些曲线，可以获得材料的以下性能指标：1. 屈服强度（yield strength）：可以通过应力-应变曲线中的屈服点来确定材料的屈服强度。
屈服强度是材料开始发生塑性变形的应力值。
2. 极限强度（ultimate strength）：可以通过应力-应变曲线中的最大点来确定。
极限强度是材料能够承受的最大应力值。
3. 韧性指标（toughness）：可以通过应力-应变曲线下方的面积来确定。
韧性指标体现了材料的吸能能力，即材料在受力过程中能够吸收的能量。
根据实验结果和上述性能指标，我们可以评估材料在塑性变形过程中的力学性质，并与实际应用需要进行比较。
这些评估结果对于工程材料的选用、设计和制造具有重要的指导意义。
结论：通过塑性仿真分析实验，我们研究了材料在塑性变形过程中的力学行为，并评估了其力学性质。
通过分析实验结果，我们得到了材料的应力-应变曲线、位移-时间曲线等数据，并计算了屈服强度、极限强度和韧性指标等性能指标。
上海浦东国际机场T2航站楼弹塑性时程分析
引言
上海浦东国际机场二期航站楼“慧眼 ”,为上海市重大市政工程 。它是钢 - 混凝土组合结构 ,由上部的 钢屋盖和下部的两层混凝土框架结构组成 。
该航站楼的钢屋盖同时覆盖楼前的高架道路 ,平面投影尺寸为 414 m (纵向 ) ×217 m (横向 ) 。在横向 , 整根多跨连续张弦梁跨越三个混凝土结构单元 ,平面投影尺寸达 217 m ,三跨连续梁跨度分别为 46. 85 m、 89 m、46. 85 m ,屋檐标高为 32. 2 m , 不设结构缝 ;而沿纵向每 72 m 或 90 m 设置一条结构缝将整个屋盖分成
图 1 浦东国际机场 T2航站楼 X3, Y3段 Fig. 1 X3 and Y3 regions of T2 Building of Shanghai Pudong International A irport
本文所分析的区段上 ,屋架主体为 10榀交截面曲形箱梁 ,上弦基本箱梁截面宽度从 300 mm 到 1 622 mm, 箱梁高度从 768 mm到 2 288 mm,上弦杆为 600～200 ×300 mm的焊接箱型管 ,下弦为 100～180 mm的拉索钢拉 杆 ,通过铸钢结点同腹杆及上弦箱梁形成混合结构屋架 [1 ] 。
由于柱受双向弯矩作用并受轴力变化影响 ,柱弹塑性段采用纤维模型 ,纤维模型中的混凝土本构模型如 图 3所示 。钢和钢筋纤维采用二折线模型 ,并考虑屈服强化 。
对于屋盖中二力杆也采用纤维模型来反映其弹塑性受力 - 变形情况 。 分析对象中杆件截面复杂多样 ,包括钢和混凝土柱 、梁 ,钢管柱等 ,建模过程中使用了 NosaCAD2005的 任意截面编辑工具 ,绘制复杂杆件截面 ,并自动生成截面纤维模型参数或截面弯矩 - 曲率骨架曲线折线模型 参数 。部分截面纤维模型如图 4所示 。
《弹塑性时程分析法》PPT课件
(U i1
U8 )
（4.1.13）
需要指出，式（4.1.8）～式（4.1.13）中，U3 、P(U3) 、U 4 、U7 、P(U7 )
和U8 分别表示与点 3、4、7、8 对应的恢复力与变形的绝对值。
§4 弹塑性时程分析法
4.1.1.3 曲线型模型
钢筋混凝土结构典型的曲线型模型有谷资信提出的标准特征滞 回曲线（Normalized Characteristic Loop, NCL）模型。NCL模型由骨 架曲线和标准滞回曲线组成。
§4 弹塑性时程分析法
多自由度体系在地震作用下的运动方程为 Mx(t) Cx (t) Kx(t) MIxg (t)
式中，M、C 和 K 分别为结构体系的质量、阻尼和刚度矩阵； x(t) 、 x (t) 和
x(t) 分别为体系的加速度、速度和位移向量。 对刚度矩阵 K 的讨论:
(1) 在弹性阶段,K 是定值,不随变形而变化. (2) 在弹塑性阶段,K 值随结构变形状态不同而改变。 (3) 由于地震下结构变形为一个循环往复的过程，因此 K 值随着变形也是
初始条件为 U i U y ， P(U i ) Py
刚度降低系数为
k2 k1
1
故 P(Ui1) Py k1(Ui1 U y ) （4.1.3）
（3）正向硬化阶段卸载（23 段）
此阶段有U 0 ，U U 2
初始条件为U i U 2 ， P(U i ) P(U 2 ) 刚度降低系数为 1
§4 弹塑性时程分析法
4.2.1 层模型
层模型以一个楼层为基本单元，用每层 的刚度（层刚度）表示结构的刚度。层模型假定 建筑各层楼板在其自身平面内刚度无穷大，因此 可将整个结构合并为一根竖杆，并将全部建筑质 量就近分别集中于各楼层楼盖处作为一个质点， 考虑两个方向的水平振动，从而形成“串联质点 系”振动模型，如图4.2.1（a）所示。对质量与 刚度明显不对称、不均匀的结构，应考虑双向水 平振动和楼盖扭转的影响，此时采用“串联刚片 系”振动模型考虑转动惯量I对振动的影响，如 图4.2.1（b）所示。层模型一般把位移参考点设 在每层的质心，其本构关系是层总体位移与层总 体内力之间的关系，可以采用静力弹塑性分析法 确定结构层刚度及其恢复力模型，此时一般应考 虑各类杆件的弯曲、剪切和轴向变形。层模型的 优点是简单、计算量较小；缺点是模型比较粗糙， 不能描述结构各构件的弹塑性变形过程，不能完 全满足结构抗震设计的要求。
超高层建筑结构 benchmark 模型及其地震反应分析
超高层建筑结构 benchmark 模型及其地震反应分析吕西林;姜淳;蒋欢军【摘要】参照上海中心，根据设定的性能目标设计了一个超高层建筑结构的benchmark 模型用于超高层建筑结构抗震研究。
该结构总高度为606．1 m，抗震设防烈度为7度，场地类别为 IV 类，设计分组为第一组。
该结构采用巨型框架－核心筒－伸臂桁架钢－混凝土混合结构体系，8道环带桁架将结构分为9个区，环带桁架与型钢混凝土巨柱共同构成了巨型框架结构体系，并通过6道伸臂桁架与核心筒相连，共同承受水平荷载。
利用 PERFORM－3D 软件建立了结构的非线性数值计算模型，对结构进行了弹塑性地震反应分析，验证了结构的抗震性能。
计算结果表明，满足现行设计规范的该超高层结构在大震作用下具有较大的安全余量。
%This paper proposes a benchmark model of mega-tall buildings for investigating the seismic performance.The structure is designed based on the prototype of Shanghai Tower with the specific seismic performance objective.The total height of the structure is 606.1 m,with the seismic fortification of intensity of 7.The soil type is IV,and the seismic design class is the 1st class.The mega frame-core tube with outriggers steel-concrete composite structure system is adopped.The structure is divided into 9 zones by 8 belted trusses which form the mega frame system together with SRC mega-columns.The mega frame is connected to the core tube with 6 outrigger trusses,resisting the lateral load together.The elasto-plastic analysis of the model is conducted to validate the seismic performance by using PERFORM-3D software.The result shows that thestructure which meets the requirements of the current design code has a considerable safety margin under severe earthquakes.【期刊名称】《结构工程师》【年(卷),期】2015(000)004【总页数】8页(P100-107)【关键词】超高层建筑;Benchmark 模型;抗震性能;数值模拟【作者】吕西林;姜淳;蒋欢军【作者单位】同济大学结构工程与防灾研究所，上海 200092;同济大学结构工程与防灾研究所，上海 200092;同济大学结构工程与防灾研究所，上海 200092【正文语种】中文Abstract This paper proposes a benchmark model of mega-tall buildings for investigating the seismic performance．The structure is designed based on the prototype of Shanghai Tower with the specific seismic performance objective．The total height of the structure is 606．1 m，with the seismic fortification of intensity of 7．The soil type is IV，and the seismic design class is the 1st class．The mega frame-core tube with outriggers steel-concrete composite structure system is adopped．The structure is divided into 9 zones by 8 belted trusses which form the mega frame system together with SRC mega-columns．The mega frame is connected to the core tube with 6 outrigger trusses，resisting the lateral load together．The elasto-plastic analysis of the model is conducted tovalidate the seismic performance by using PERFORM-3D software．The result shows that the structure which meets the requirements of the current design code has a considerable safety margin under severe earthquakes．Keywords mega-tall building，benchmark model，seismic performance，numerical simulation随着我国经济的快速发展，超高层建筑结构普遍出现在我国的各大城市，超高层结构的抗震问题也成了学术界研究的一个热点。
