多媒体会议系统设计方案说明书
多媒体会议系统解决
方案

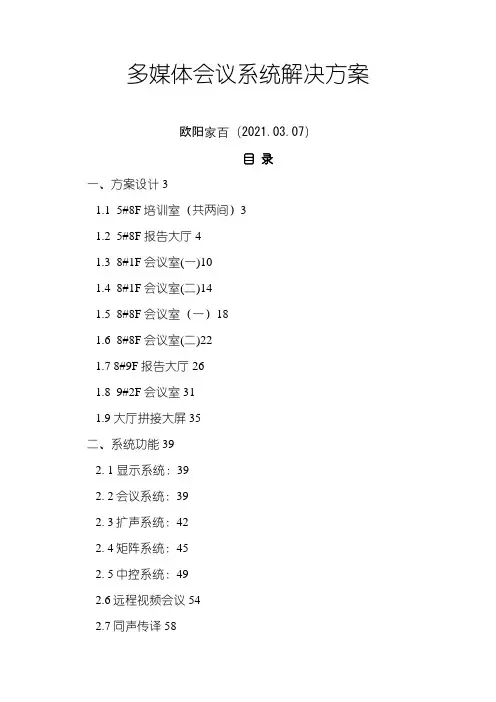

目录
一、方案设计 (3)
1.1 5#8F培训室（共两间） (3)
1.2 5#8F报告大厅 (4)
1.3 8#1F会议室(一) (10)
1.4 8#1F会议室(二) (14)
1.5 8#8F会议室（一） (18)
1.6 8#8F会议室(二) (22)
1.7 8#9F报告大厅 (26)
1.8 9#2F会议室 (31)
1.9 大厅拼接大屏 (35)
二、系统功能 (39)
2. 1 显示系统： (39)
2. 2会议系统： (39)
2. 3扩声系统： (42)
2. 4矩阵系统： (45)
2. 5中控系统： (49)
2.6远程视频会议 (54)
2.7同声传译 (58)
2.8录播系统 (58)
2.9拼接系统 (61)
一、方案设计
1.1 5#8F培训室（共两间）
培训室配置情况如下：
（1）主要用途：交流会议，培训
（2）功能：多媒体显示系统，音频扩声系统，音频处理。平面布局如下：
培训室效果图：
1、显示系统：
根据会场实际使用环境设计一套投影显示系统，主要用于显示会议室文字、图片、视频画面信号等，视频接口可随时接入演讲者的笔记本电脑，同过在显示设备显示主讲内同。通过机房DVD机、或者PC电脑可以播放常规媒体信息。
①投影幕1套（120寸、在会场中央壁挂安装）；
②投影机1台（5000流明、会议室天花顶板吊装）；
③电动吊架1副（配合投影机吊装天花顶板）；
④多媒体插座1个（含HDMI、网口、音频、电源接口，桌面嵌入式安装）。
2、专业扩声系统：
参考国家厅堂扩声设计标准一级进行设计，语言扩声系统一级标准要≥98dB，声场不均匀度要做到1kHz和4kHz时测量≤8dB；传声增益在125~4 kHz的平均值要≥-8dB。
①设计6只100W全频音箱（由3台2*200W功放驱动）音箱安装2侧墙上。
②现场声压级达到国家一级标准，满足现场会议扩声的使用需求
③功放功率严格安装音箱功率的1.5备配置
④12路2编组调音台、音频处理器各一台（给音频提供接口，处理音色效果）。
⑤设无线话筒T-521UH一套和有线话筒1只，用于会议主持、用移动发言等；
⑥设置有DVD播放器一台用于常规音视频播放
1.2 5#8F报告大厅
报告厅配置情况如下：
（1）主要用途：交流会议，培训，信息发布，远程会议。
（2）功能：多媒体显示系统，音频扩声系统，全数字讨论系统，音频处理、矩阵切换、中央控制，同声传译，远程视频会议等。
平面布局如下：
报告厅效果图：
一个完整的大屏幕系统可以由四个子系统组成：信号源、采集盒、拼接盒、显示系统和视频处理服务器（如下图一）。最基本的大屏幕显系统必须包含显示系统和信号源。而信号处理、控制系统则可以根据信号源的数量和系统所需的功能综合考虑进行配置。
①拼接屏部分设计：
本系统是一套3x4 55寸LED超窄边液晶拼接显示系统，大屏原装进口工业级液晶面
板，极窄边框设计，拼接缝隙更小（拼接缝隙≤4.0mm），智能无限拼接。独特性能，采
用新一代数字引擎、自动消残影、智能温控、智能背光灯区域调节。LED背光源，更环保节能，对视频图像画面处理更清晰、景深层次更强。
②信号处理部分设计：
采用先进的IP网络分布式云架构设计，并采用第三代视频拼接处理器技术，信号输入部分采用信号采集盒; 高清采集盒采用业内最顶尖的嵌入式视频编解码处理器，使用高性能的H.264 high profile编解码算法，能够实现双路不同分辨率视频的自适应采集以及视频编码，视频支持的最大分辨率达到1920 *1080，可以通过组播或者单播的方式向拼接盒发送视频数据，具有一路DVI和一路VGA视频采集接口。本次拼接系统采集盒设计12个；
信号输出设备采用拼接盒，拼接盒能够采用行业内最顶尖的嵌入式视频编解码处理器，能够实现多路不同分辨率的视频的解码并显示，视频支持的最大分辨率达到1920 *1080，支持多种分辨率的显示屏（LCD、LED、DLP），每一个视频拼接盒采用两路DVI接口，本次拼接系统拼接盒设计12个；
③服务器部分设计：
控制系统部分采用视频处理服务器，DCS服务器以通用的x86架构为硬件基础，应用
磁盘阵列RAID技术，极大的提升系统的稳定性和安全性，可以7x24小时不间断运行。
内嵌DCS服务器软件，采用B/S架构，无需安装任何软件，通过浏览器即可便捷的控制
拼接单元。
2、数字会议系统：
会议室设计数字会议系统，会议系统采用目前国内知名的ITC品牌的数字会议论系统，系统采用手拉手方式连接，发言单元采用便携式手拉手安装，外形美观，安装灵活，使用非常方便，而且布线量非常的少，不影响整体的装修布局。根据会议室布局和需求会议室单间设计如下：
①数字会议主机1台（系统核心，控制、管理单元）；
②主席单元1台（具有优先强切权限，桌面式放置安装）；
③代表单元8台（桌面式放置安装）；
④数字会议音频处理器1台（提升音质效果。增强拾音距离）；
⑤会议延长线20米1根（用于单元和机房主机连接）；
⑥会议地插1个（会议室地面嵌入安装）。
3、专业扩声系统：
参考国家厅堂扩声设计标准一级进行设计，语言扩声系统一级标准要≥98dB，声场不均匀度要做到1kHz和4kHz时测量≤8dB；传声增益在125~4 kHz的平均值要≥-8dB。
①设计2只低音500W+全频400W组合音箱，音箱安装在舞台会场2侧。
②设计6只400W辅助音箱（由3台2*700W功放驱动）音箱安装在会场2侧墙上。
③设计2只400W返听音箱（由1台2*700W功放驱动），音箱安装在主席台口。
④现场声压级达到国家一级标准，满足现场会议扩声的使用需求
⑤功放功率严格安装音箱功率的1.5备配置
⑥24路2编组调音台、音频处理器各一台（给音频提供接口，处理音色效果）。
⑦设无线话筒T-521UH2套，用于会议主持、用移动发言等；
⑧设置有DVD播放器一台用于常规音视频播放
4、信号切换系统：
在现代多媒体会议室，为了满足不同演示场合的需求，通常会具备多种不同的音视频信号源和显示终端。
信号源：
①搞清摄像机3台（需3路SDI接口）
②9个带高清多媒体信息盒（需9路HDMI信号接口）
③高清DVD（共需1路HDMI信号接口）
④视频会议预留（2路HDMI信号接口）
显示设备：
①拼接屏，（占DVI信号12路，输出）
②视频会议预留（2路DVI信号接口）
因根据以上的输入信号源、以及显示设备，配置了一台32进32出的混插矩，最为信号切换核心设备，具体置如下：
（1）8路SDI输入板卡1块；（2）8路HDMI输入板卡2块；（3）8路HDMI输出板卡1块；（4）8路DVI输出板卡2块。
5、中控系统：
中央集中控制系统为智能多媒体会议室系统设计灵魂，集中了灯光、机械、投影及视音频控制手段于一体，为使用者提供简单、直接的控制界面，令使用者能方便地掌握整个空间环境各设备的状态及功能，本次会议设计：
①一台网络中控主机TS-9100D，
②一台画中画无线触摸屏,
③1台8键墙上控制面板；
④1台音量控制器
⑤一台电源管理器，
⑥一套软件（软件由厂家结合实际需求现场编程），以及其他配套辅件等。
6、视频会议系统：
随着IP通信技术的高速发展，承载网络质量逐步优化，视讯系统向视频高清晰、音频高保真方向迅速发展。ITC以客户需求为导向，结合齐全配套的周边产品，提供完美的一站式系统解决方案。
1)主会场：共设计了1台高清视频会议多点控制单元（MCU），1台高清视频会议通讯终端；
2)分会场：共设计了1台高清视频会议通讯终端；
终端接口：
7、同声传译系统：
ITC品牌的同传设备采用红外信号进行传输，红外无线同声传译设备，可以保证在任何类型的会场中进行无线的发射和接收。利用红外发射机可将各种语言传送到会议的各部位，用带有耳机的个人红外接收机收听。接收信号强，干扰小，音质清晰。无线同传设备，轻松实现多语种会议代表无障碍交流，沟通。同声传译系统由同传中央控制器、红外发射主机、红外发射板、译员机、同传翻译间、同传耳机（代表接收单元）等组成，通过同传设备可以保证演讲者在演讲的同时，内容被同声传译员翻译成指定的目标语言，并通过另外的声道（频道）传送给与会代表。与会代表可随意选择自己能听懂的语言频道，ITC品牌的同传设备的音频高保真效果一直是业内口碑很好，知名度最高的产品。
大型会议室的同传设备根据大型会议室的使用需求和使用环境，遵循：“功能强大、稳定可靠、操作方便、经济实惠、集成性高、兼容性和扩展升降性强”等设计原则进行设计。
①会议室设计了1台16通道的中央控制器，可最多支持16种语言同步翻译；
②另外根据使用环境和会议室的座位布置情况，会议室设置了6块红外辐射面板，每块红
外辐射面板覆盖面积约XXX平方米；（红外辐射面板采用75欧同轴线相连）
③根据大型会议室的使用类型，我们设置了6台双人翻译台，可同时支持6种翻译语言同
步翻译；（翻译台通过网线与同传主机手拉手相连）
④会议室共设置263个接收单元，每个接收单元可调节16个通道，以及每个通道的音量大
小；
8、录播系统：
本次会议室方案涉及召开视频会议，开会的内容需要录制存储，设计一套高清录播系统是会议室必不可少的组成部分，高清录播系统，讲发言人员的图像和声音进行同步录制存储，方便其它会场人员进行网络直播和在线点播。
1)本次会议室设计全自动高清录播一体机1台；
2)本次会议室设计把寸触摸控制屏1台
3)录播主机采用了全嵌入式硬件设计， B/S架构设计；
4)全高清1080P录制；
5)在线直播、点播用户可达200个；
6)支持多种录制模式；
1.3 8#1F会议室(一)
会议室配置情况如下：
1)主要用途：交流会议，培训，信息发布，远程会议。
2)功能：多媒体显示系统，音频扩声系统，全数字讨论系统，音频处理、矩阵切换、中央
控制，远程视频会议等。
平面布局如下：
会议室效果图：
1、显示系统：
根据会场实际使用环境设计一套投影显示系统，主要用于显示会议室文字、图片、视频画面信号等，视频接口可随时接入演讲者的笔记本电脑，同过在显示设备显示主讲内同。通过机房DVD机、或者PC电脑可以播放常规媒体信息。
①电视机1套（80英寸、在会场中央壁挂安装）；
②多媒体插座10个（含HDMI、网口、音频、电源接口，桌面嵌入式安装）。
2、数字会议系统：
会议室设计数字会议系统，会议系统采用目前国内知名的ITC品牌的数字会议论系统，系统采用手拉手方式连接，发言单元采用便携式手拉手安装，外形美观，安装灵活，使用非常方便，而且布线量非常的少，不影响整体的装修布局。根据会议室布局和需求会议室单间设计如下：
①数字会议主机1台（系统核心，控制、管理单元）；
②主席单元1台（具有优先强切权限，桌面式放置安装）；
③代表单元21台（桌面式放置安装）；
④数字会议音频处理器1台（提升音质效果。增强拾音距离）；
⑤会议延长线5米1根（用于单元和机房主机连接）；
⑥会议地插1个（会议室地面嵌入安装）。
3、专业扩声系统：
参考国家厅堂扩声设计标准一级进行设计，语言扩声系统一级标准要≥98dB，声场不均匀度要做到1kHz和4kHz时测量≤8dB；传声增益在125~4 kHz的平均值要≥-8dB。
①设计2只低音100W线性全频音箱（由1台2*200W功放驱动），音箱安装在舞台会场2侧。
②设计2只100W辅助线性全频音箱（由1台2*200W功放驱动）音箱安装在会场2侧墙上。
③现场声压级达到国家一级标准，满足现场会议扩声的使用需求
④功放功率严格安装音箱功率的1.5备配置
⑤12路2编组调音台、音频处理器各一台（给音频提供接口，处理音色效果）。
⑥设无线话筒T-521UH 1套，用于会议主持、用移动发言等；
⑦设置有DVD播放器一台用于常规音视频播放
4、信号切换系统：
在现代多媒体会议室，为了满足不同演示场合的需求，通常会具备多种不同的音视频信号源和显示终端。
信号源：
①搞清摄像机3台（需3路SDI接口）
②10个带高清多媒体信息盒（需10路HDMI信号接口）
③高清DVD（共需1路HDMI信号接口）
④视频会议预留（2路HDMI信号接口）
显示设备：
①电视机（占DVI信号1路，输出）
②视频会议预留（2路DVI信号接口）
因根据以上的输入信号源、以及显示设备，配置了一台16进16出的混插矩，最为信号切换核心设备，具体置如下：
（1）4路SDI输入板卡1块；（2）4路HDMI输入板卡3块；（3）4路HDMI输出板卡1块；（4）4路DVI输出板卡1块。
5、中控系统：
中央集中控制系统为智能多媒体会议室系统设计灵魂，集中了灯光、机械、投影及视音频控制手段于一体，为使用者提供简单、直接的控制界面，令使用者能方便地掌握整个空间环境各设备的状态及功能，本次会议设计：
①一台网络中控主机TS-9100D，
②一台画中画无线触摸屏,
③1台8键墙上控制面板；
④1台音量控制器
⑤一台电源管理器，
⑥一套软件（软件由厂家结合实际需求现场编程），以及其他配套辅件等。
6、视频会议系统：
随着IP通信技术的高速发展，承载网络质量逐步优化，视讯系统向视频高清晰、音频高保真方向迅速发展。ITC以客户需求为导向，结合齐全配套的周边产品，提供完美的一站式系统解决方案。
（1）分会场：共设计了1台高清视频会议通讯终端；
终端接口：
7、录播系统：
本次会议室方案涉及召开视频会议，开会的内容需要录制存储，设计一套高清录播系统是会议室必不可少的组成部分，高清录播系统，讲发言人员的图像和声音进行同步录制存储，方便其它会场人员进行网络直播和在线点播。
（1）本次会议室设计全自动高清录播一体机1台；
（2）本次会议室设计把寸触摸控制屏1台
（3）录播主机采用了全嵌入式硬件设计， B/S架构设计；
（4）全高清1080P录制；
（5）在线直播、点播用户可达200个；
（6）支持多种录制模式；
1.4 8#1F会议室(二)
会议室配置情况如下：
1)主要用途：交流会议，培训，信息发布，远程会议。
2)功能：多媒体显示系统，音频扩声系统，全数字讨论系统，音频处理、矩阵切换、中央
控制，远程视频会议等。
平面布局如下：
会议室效果图：
1、显示系统：
根据会场实际使用环境设计一套投影显示系统，主要用于显示会议室文字、图片、视频画面信号等，视频接口可随时接入演讲者的笔记本电脑，同过在显示设备显示主讲内同。通过机房DVD机、或者PC电脑可以播放常规媒体信息。
①电视机1套（80英寸、在会场中央壁挂安装）；
②多媒体插座7个（含HDMI、网口、音频、电源接口，桌面嵌入式安装）。
2、数字会议系统：
会议室设计数字会议系统，会议系统采用目前国内知名的ITC品牌的数字会议论系统，系统采用手拉手方式连接，发言单元采用便携式手拉手安装，外形美观，安装灵活，使用非常方便，而且布线量非常的少，不影响整体的装修布局。根据会议室布局和需求会议室单间设计如下：
①数字会议主机1台（系统核心，控制、管理单元）；
②主席单元1台（具有优先强切权限，桌面式放置安装）；
③代表单元21台（桌面式放置安装）；
④数字会议音频处理器1台（提升音质效果。增强拾音距离）；
⑤会议延长线5米1根（用于单元和机房主机连接）；
⑥会议地插1个（会议室地面嵌入安装）。
3、专业扩声系统：
参考国家厅堂扩声设计标准一级进行设计，语言扩声系统一级标准要≥98dB，声场不均匀度要做到1kHz和4kHz时测量≤8dB；传声增益在125~4 kHz的平均值要≥-8dB。
①设计2只低音100W线性全频音箱（由1台2*200W功放驱动），音箱安装在舞台会场2侧。
②设计2只100W辅助线性全频音箱（由1台2*200W功放驱动）音箱安装在会场2侧墙上。
③现场声压级达到国家一级标准，满足现场会议扩声的使用需求
④功放功率严格安装音箱功率的1.5备配置
⑤12路2编组调音台、音频处理器各一台（给音频提供接口，处理音色效果）。
⑥设无线话筒T-521UH 1套，用于会议主持、用移动发言等；
⑦设置有DVD播放器一台用于常规音视频播放
4、信号切换系统：
在现代多媒体会议室，为了满足不同演示场合的需求，通常会具备多种不同的音视频信号源和显示终端。
信号源：
①搞清摄像机3台（需3路SDI接口）
②10个带高清多媒体信息盒（需10路HDMI信号接口）
③高清DVD（共需1路HDMI信号接口）
④视频会议预留（2路HDMI信号接口）
显示设备：
①电视机（占DVI信号1路，输出）
②视频会议预留（2路DVI信号接口）
因根据以上的输入信号源、以及显示设备，配置了一台16进16出的混插矩，最为信号切换核心设备，具体置如下：
（1）4路SDI输入板卡1块；（2）4路HDMI输入板卡3块；（3）4路HDMI输出板卡1块；（4）4路DVI输出板卡1块。
5、中控系统：
中央集中控制系统为智能多媒体会议室系统设计灵魂，集中了灯光、机械、投影及视音频控制手段于一体，为使用者提供简单、直接的控制界面，令使用者能方便地掌握整个空间环境各设备的状态及功能，本次会议设计：
①一台网络中控主机TS-9100D，
②一台画中画无线触摸屏,
③1台8键墙上控制面板；
④1台音量控制器
⑤一台电源管理器，
⑥一套软件（软件由厂家结合实际需求现场编程），以及其他配套辅件等。
6、视频会议系统：
随着IP通信技术的高速发展，承载网络质量逐步优化，视讯系统向视频高清晰、音频高保真方向迅速发展。ITC以客户需求为导向，结合齐全配套的周边产品，提供完美的一站式系统解决方案。
（1）分会场：共设计了1台高清视频会议通讯终端；
终端接口：
7、录播系统：
本次会议室方案涉及召开视频会议，开会的内容需要录制存储，设计一套高清录播系统是会议室必不可少的组成部分，高清录播系统，讲发言人员的图像和声音进行同步录制存储，方便其它会场人员进行网络直播和在线点播。
（1）本次会议室设计全自动高清录播一体机1台；
（2）本次会议室设计把寸触摸控制屏1台
（3）录播主机采用了全嵌入式硬件设计， B/S架构设计；
（4）全高清1080P录制；
（5）在线直播、点播用户可达200个；
（6）支持多种录制模式；
1.5 8#8F会议室（一）
会议室配置情况如下：
1)主要用途：交流会议，培训，信息发布，远程会议。
2)功能：多媒体显示系统，音频扩声系统，全数字讨论系统，音频处理、矩阵切换、中央
控制，远程视频会议等。
平面布局如下：
会议室效果图：
1、显示系统：
根据会场实际使用环境设计一套投影显示系统，主要用于显示会议室文字、图片、视频画面信号等，视频接口可随时接入演讲者的笔记本电脑，同过在显示设备显示主讲内同。通过机房DVD机、或者PC电脑可以播放常规媒体信息。
①电视机1套（80英寸、在会场中央壁挂安装）；
②多媒体插座7个（含HDMI、网口、音频、电源接口，桌面嵌入式安装）。
2、数字会议系统：
会议室设计数字会议系统，会议系统采用目前国内知名的ITC品牌的数字会议论系统，系统采用手拉手方式连接，发言单元采用便携式手拉手安装，外形美观，安装灵活，使用非常方便，而且布线量非常的少，不影响整体的装修布局。根据会议室布局和需求会议室单间设计如下：
①数字会议主机1台（系统核心，控制、管理单元）；
②主席单元1台（具有优先强切权限，桌面式放置安装）；
③代表单元13台（桌面式放置安装）；
④数字会议音频处理器1台（提升音质效果。增强拾音距离）；
⑤会议延长线5米1根（用于单元和机房主机连接）；
⑥会议地插1个（会议室地面嵌入安装）。
3、专业扩声系统：
参考国家厅堂扩声设计标准一级进行设计，语言扩声系统一级标准要≥98dB，声场不均匀度要做到1kHz和4kHz时测量≤8dB；传声增益在125~4 kHz的平均值要≥-8dB。
①设计2只低音100W线性全频音箱（由1台2*200W功放驱动），音箱安装在舞台会场2侧。
②设计2只100W辅助线性全频音箱（由1台2*200W功放驱动）音箱安装在会场2侧墙上。
③现场声压级达到国家一级标准，满足现场会议扩声的使用需求
④功放功率严格安装音箱功率的1.5备配置
⑤12路2编组调音台、音频处理器各一台（给音频提供接口，处理音色效果）。
⑥设无线话筒T-521UH 1套，用于会议主持、用移动发言等；
⑦设置有DVD播放器一台用于常规音视频播放
4、信号切换系统：
在现代多媒体会议室，为了满足不同演示场合的需求，通常会具备多种不同的音视频信号源和显示终端。
信号源：
①搞清摄像机1台（需3路SDI接口）
②8个带高清多媒体信息盒（需8路HDMI信号接口）
③高清DVD（共需1路HDMI信号接口）
④视频会议预留（2路HDMI信号接口）
显示设备：
①电视机（占DVI信号1路，输出）
②视频会议预留（2路DVI信号接口）
因根据以上的输入信号源、以及显示设备，配置了一台16进16出的混插矩，最为信号切换核心设备，具体置如下：
（1）4路SDI输入板卡1块；（2）4路HDMI输入板卡3块；（3）4路HDMI输出板卡1块；（4）4路DVI输出板卡1块。
5、中控系统：
中央集中控制系统为智能多媒体会议室系统设计灵魂，集中了灯光、机械、投影及视音频控制手段于一体，为使用者提供简单、直接的控制界面，令使用者能方便地掌握整个空间环境各设备的状态及功能，本次会议设计：
①一台网络中控主机TS-9100D，
②一台画中画无线触摸屏,
