压缩机基础知识9.13日概要
压缩机相关知识
压缩机相关知识
压缩机是一种将气体或气体混合物压缩成高压气体的设备。
它主要通过减小气体的体积来增加气体的压力。
以下是压缩机相关的知识：1. 压缩机的分类：常见的压缩机包括往复式压缩机、螺杆式压缩机、离心式压缩机和旋涡式压缩机等。
不同类型的压缩机适用于不同的应用场景。
2. 压缩机的工作原理：压缩机通过活塞、螺杆、离心轮等工作部件的运动，将气体逐渐压缩，使其压力升高。
压缩机通常由电动机驱动。
3. 压缩机的应用领域：压缩机广泛应用于制冷、空调、汽车引擎、工业生产等领域。
例如，制冷空调系统中的压缩机用于将制冷剂压缩成高压气体，以便在制冷循环中发挥作用。
4. 压缩机的性能参数：常见的压缩机性能参数包括排气量、压缩比、功率消耗和效率等。
这些参数可以用来评估压缩机的性能和能耗。
5. 压缩机的维护和保养：压缩机需要定期进行维护和保养，以确保其正常运行和延长使用寿命。
维护包括清洁滤网、更换润滑油、检查密封件等。
6. 压缩机的安全性：由于压缩机在工作过程中会产生高温和高压，因此需要注意安全事项。
操作人员应该熟悉操作规程，佩戴个人防
护装备，并遵守相关安全操作规定。
以上是关于压缩机相关的知识，压缩机在各个领域都扮演着重要的角色，对于提高生产效率和改善生活质量具有重要意义。
压缩机基础知识
压缩机基础一、压缩机基本知识压缩机公司主要生产往复活塞式压缩机。
其工作原理为：曲轴与连杆通过曲柄销相连，连杆和十字头通过十字头销相连，十字头又和活塞杆相连，将曲轴的旋转运动转换为活塞的往复运动，活塞压缩气缸的气体从而提高气体的压力。
二、压缩机主要部件曲轴是压缩机的运动部件，主要用锻造方法制造，由主轴颈、曲轴销、曲柄、平衡块等组成。
曲轴的头部与主油泵相连，曲轴上钻有油孔正向润滑，供运动部件润滑油通道；曲轴的尾部通过胀套与飞轮连接。
连杆是连接曲轴与十字头的部件，一般为铸造或锻造方法制造。
连杆的大头与曲轴颈相连，小头孔中装有铜合金衬套与十字头销相连接。
压缩机工作时，大头作旋转运动，小头作往复运动，连杆体作摆动。
十字头部件由十字头体、滑履、十字头销三部分组成。
它在机身滑道里作往复运动，具有导向传力的作用。
十字头与连杆采用十字头销连接，十字头与活塞杆的连接采用螺纹连接。
活塞部件由活塞杆、支承环、活塞环等组成，是压缩机实现气体压缩的部件。
活塞一般为铸造或锻造方法制造。
在活塞侧面上有几道凹槽，用来安装活塞环及支撑环。
活塞杆的作用是将活塞与十字头连接起来，传递作用在活塞上的力，带动活塞运动。
填料函是阻止气缸内的压缩气体沿活塞杆泄漏的密封部件。
由填料壳、填料盒、密封圈及节流套等部分组成。
填料密封是利用气体的径向压力差，使密封环压紧在活塞杆上，将活塞杆与密封环间的间隙密封。
气阀由阀座、阀片、缓冲片、升程垫、弹簧和升程限制器组成，其作用是控制气体及时吸入与排出气缸。
可以通过外型分辨或者拆卸后判断排气阀和吸气阀。
三、压缩机各系统1.气管路系统：经过进气阀后，经过滤器过滤，进入进气缓冲罐后进入一级气缸进行压缩，从一级气缸出来的气体依次经过缓冲罐、冷却器、气液分离器进入二级气缸压缩，从二级气缸出来的天然气依次经过缓冲罐、冷却器、气液分离器、油过滤器后流向加气柱。
2.水管路系统：与循环水冷却塔进、出口相连的总进水管至总回水管的水管路，分别进各级气缸和水冷却器及油冷却器。
制冷压缩机知识要点
能耗与效率
能耗是指制冷压缩机在运行过程中所 消耗的能量，通常以功率或能量消耗 量来表示。效率则是指制冷压缩机在 运行过程中能量的有效利用率。
能耗和效率是评价制冷压缩机性能的 重要指标，低能耗、高效率的制冷压 缩机能够降低运行成本和维护成本， 同时也有利于环保和节能。
运行范围与工况
运行范围是指制冷压缩机在不同工况下的运行参数范围，如 吸气压力、排气压力、工作温度等。工况则是指制冷压缩机 的实际运行条件和环境。
THANKS FOR WATCHING
感谢您的观看
了解制冷压缩机的运行范围和工况，能够确保其在适当的条 件下运行，避免因超范围或不当工况引起的性能下降、故障 等问题。
可靠性及寿命
可靠性是指制冷压缩机的稳定性和持久性，即其在规定条 件下运行时发生故障的概率和寿命。寿命则是指制冷压缩 机能够正常运行的时间长度。
提高制冷压缩机的可靠性和寿命，有助于减少维修和更换 成本，保证生产的连续性和稳定性。为了确保可靠性及寿 命，需要选择优质的零部件、采用合理的结构和设计、并 进行严格的品质检测和控制。
气阀是控制制冷剂气体进出气缸的部件，通常由金属片和弹簧组成， 通过弹簧的弹力控制阀门的开启和关闭。
气阀的性能直接影响压缩机的效率和可靠性，因此需要定期检查和维 修。
润滑系统
01
润滑系统是制冷压缩机中的重要组成部分，用于润滑各运动部件，减 少摩擦和磨损。
02
润滑系统通常由油池、机油泵、机油滤清器、油冷却器等组成。
疲劳性。
连杆起到连接曲轴和活塞的作 用，将曲轴的旋转运动传递给 活塞，使活塞在气缸内往复运 动。
活塞是曲轴连杆机构中的重要 部件，通常由铸铁或铝合金制 成，表面经过硬化处理以提高 耐磨性。
空气压缩机基本知识

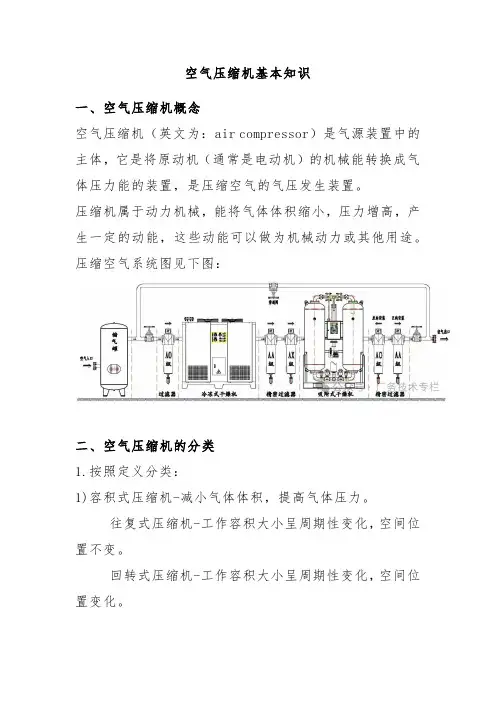

空气压缩机基本知识一、空气压缩机概念空气压缩机（英文为：air compressor）是气源装置中的主体，它是将原动机（通常是电动机）的机械能转换成气体压力能的装置，是压缩空气的气压发生装置。
压缩机属于动力机械，能将气体体积缩小，压力增高，产生一定的动能，这些动能可以做为机械动力或其他用途。
压缩空气系统图见下图：二、空气压缩机的分类1.按照定义分类：1)容积式压缩机-减小气体体积，提高气体压力。
往复式压缩机-工作容积大小呈周期性变化，空间位置不变。
回转式压缩机-工作容积大小呈周期性变化，空间位置变化。
2)动力式压缩机-提高气体分子的运动速度，使气体分子具有的动能转化为气体的压力能，从而提高压缩气体的压力。
离心式压缩机-属速度型压缩机，在其中有一个或多个旋转叶轮（叶片通常在侧面）使气体加速。
主气流是径向的。
2.按照排气压力分类1)鼓风机：0.01～0.1MPa2)低压：0.2～1.0MPa3)中压：1～10MPa4)高压：10～100Mpa5)超高压：＞100MPa3.按照排气量分类1)微型：＜1m³/min2)小型：1～10m³/min3)中型：10～100m³/min4)大型：＞100m³/min4.按照冷却方式分类1)风冷：以空气作为冷却介质，依靠自身的散热风扇完成空气循环。
2)水冷：以水作为冷却介质，配备专用冷却水塔，或提供专用冷却水循环系统。
5.按照润滑方式分类1)有油润滑：a.喷油式压缩机，b.微油式压缩机2)无油润滑：a.水润滑，b.干式螺杆，c.无油活塞，d.离心式三、空气压缩机的工作原理1、活塞式空气压缩机当活塞从汽缸的上止点向下止点移动时，汽缸内的容积增大，缸内压力下降，当缸内压力低于外界大气压力时，外界的空气在汽缸内外压力差的作用下，客服弹簧的张力推开进气阀而进入汽缸（这时出气阀关闭）。
当活塞移到下止点时，汽缸内充满空气，其压力与外界大气相等。
压缩机基础知识
在任何环境下，超级冷却剂不会积垢和积 碳
超级冷却剂的优点
• 适用性好。 – 超级冷却剂全年适用： – 较大的运行温度范围 – 在低温时能保持他的液态特性，帮助 在低温状态 的正常起动和运行 – 在高温时，能保持它的粘度及润滑保 护
• 超级冷却剂不会形成积碳。 • 这意味着你可以节约能源并使系统的可
靠性和寿命得到延长。
• 矿物油中的合成碳氢成分很高，这些冷 却剂会分解，形成碳沉积，导致油分离 器和油过滤器堵塞。油冷却器中形成积 碳，从而降低冷却性能。主机会因为过 度磨损而提早出现故障
压缩机润滑油
超级冷却剂意味着清洁的运行
矿物油和二元酸酯会导致分解
压缩机润滑油
粘度指数
典型的矿物油 (Rotolube)
95
超级冷却剂
172
超级冷却剂的优点
• 超级冷却剂的气体含油量仅为 矿物油的1/4，为其他合成冷却 剂的一半，降低了污染，节约 了费用。
超级冷却剂的优点
• 失效后的残留物 – 矿物油失效后会形成积碳和 积垢。 – 超冷不会形成任何积碳
超级冷却剂的优点
活性碳过滤器 (AC系列)
• 作用:吸收压缩空气气流中的所有碳氢蒸 气及异味.
• 滤除碳氢类水汽达0.003ppm.
不能应用于呼吸!!!
冷却水流量的要求
机型 M37 S100 S200
机型 M250
10 °C
2.2T/H 4.1T/H
进水温度 21 °C
2.32T/H 3.0T/H 5.5T/H
冷却回路
现在，IR有更好的冷却剂
------ULTRA COOLANT
压缩机知识和问答
采用高效叶轮和导流器
使用经过优化的叶轮和导流器，以提高压缩 机的效率。
加强密封性能
改进压缩机的密封性能，减少气体泄漏，提 高压缩效率。
定期维护和保养
按照制造商的推荐定期进行维护和保养，确 保压缩机处于良好的工作状态。
压缩机的维护保养有哪些要点？
定期更换润滑油
根据制造商的推荐定期更换润滑油，以保证 压缩机的正常运转。
压力异常或流量不足
可能是由于管道堵塞、阀门故障或气缸磨损引起的，需要检查管道、 阀门和气缸。
异常声音或振动
可能是由于不平衡、松动或气缸内有异物引起的，需要检查设备安装 和气缸内部情况。
电气故障或控制系统故障
可能是由于电源问题、传感器故障或控制系统软件错误引起的，需要 检查电气系统和控制系统。
THANKS FOR WATCHING
每日检查
检查压缩机的运行状态、油位、冷却水、过滤器等是 否正常。
清洁与整理
保持压缩机外观清洁，及时清理周围的杂物，保持工 作区域整洁。
记录与报告
对日常维护情况进行记录，如有异常及时报告给专业 人员。
压缩机的定期保养
1 2
润滑系统保养
定期更换或补充润滑油，清洗油过滤器，检查油 路是否畅通。
冷却系统保养
检查紧固件和密封件
定期检查压缩机的紧固件和密封件，确保其 完好无损。
清洁和检查冷却系统
定期清洁和检查压缩机的冷却系统，确保冷 却效果良好。
记录维护和保养记录
建立并维护压缩机的维护和保养记录，以便 追踪和管理。
压缩机常见故障有哪些？如何排除？
气缸温度过高或过低
可能是由于润滑油不足或冷却水供应问题引起的，需要检查润滑油和 冷却水系统。
压缩机知识点总结
压缩机知识点总结一、压缩机的基本概念及分类1. 压缩机的定义压缩机是一种用于将气体或蒸汽压缩成高压状态的机械设备，是空调、制冷、空气压缩、化工、石油等领域中常用的一种设备。
2. 压缩机的分类按照其工作原理和结构特点，压缩机可以分为往复式压缩机、螺杆式压缩机、离心式压缩机和涡旋式压缩机等几种类型。
1）往复式压缩机往复式压缩机是一种利用活塞往复运动将气体进行压缩的压缩机。
其优点是结构简单、制造成本低，但运转时噪音较大，运行稳定性较差。
2）螺杆式压缩机螺杆式压缩机是利用两个螺杆互相啮合的工作原理将气体压缩的压缩机。
其优点是运行平稳、效率高，适用范围广。
3）离心式压缩机离心式压缩机是通过快速旋转的叶轮将气体进行压缩的压缩机。
其优点是体积小、噪音低、效率高。
4）涡旋式压缩机涡旋式压缩机是一种利用涡旋动能将气体进行压缩的压缩机。
其优点是运行平稳、噪音小、效率高、维护成本低。
二、压缩机的工作原理1. 压缩机的基本工作原理压缩机的基本工作原理是通过改变气体的体积来实现气体的压缩。
当气体被压缩时，其分子之间的距离变小，分子之间的碰撞频率增加，使得气体的温度和压力同时升高。
2. 压缩机在不同类型压缩机的工作原理不同类型的压缩机具有不同的工作原理。
比如，往复式压缩机是通过活塞来进行工作的，螺杆式压缩机是通过两个螺杆的啮合来进行工作的，离心式压缩机是通过叶轮的旋转来进行工作的。
三、压缩机的应用领域压缩机广泛应用于空调、制冷、空气压缩、化工、石油等领域。
1. 空调制冷领域在空调制冷领域，压缩机用于将低温低压的制冷剂通过压缩变为高温高压的气体，从而实现制冷循环。
2. 空气压缩领域在空气压缩领域，压缩机用于将自由空气通过压缩而成为高压空气，用于工业生产的各种设备。
3. 化工领域在化工领域，压缩机用于将气体进行压缩，使得气体能够达到需要的压力和流量，从而广泛应用于化工生产的各个环节。
4. 石油领域在石油领域，压缩机用于将天然气进行压缩，从而实现气体的输送、储存和加工。
压缩机知识
压缩机知识压缩机是一类将气体进行压缩并提高其压力的设备。
它是工业生产中广泛使用的一种机械设备，被广泛应用于空调、冰箱、冷库、石油化工、食品加工等领域。
下面我们来了解一下压缩机的一些基础知识。
首先，压缩机的工作原理是通过增加气体分子之间的碰撞频率和速度，将气体压缩并提高其压力。
压缩机内部通常由一个或多个气缸、活塞、曲轴、连杆和阀门等组成。
压缩机主要分为容积式和动量式两大类。
容积式压缩机的工作原理是通过改变气体的容积来提高气体的压力。
其基本构造是由气缸和活塞组成。
活塞在气缸内做往复直线运动，将气体吸入气缸后，活塞将气体推向气缸的压力端。
容积式压缩机的优点是结构简单、操作方便、价格低廉。
常见的容积式压缩机有活塞式压缩机和螺杆式压缩机。
动量式压缩机的工作原理是通过气体分子的动量变化来提高气体的压力。
常见的动量式压缩机有离心式压缩机和轴流式压缩机。
离心式压缩机通过离心力将气体吸入并推向离心机壳的压力端，轴流式压缩机通过气流的旋转遇到动力转子产生离心力，将气体压缩。
压缩机的选型是根据需要压缩的气体种类、压缩比、压缩流量、工作条件等多个因素来确定的。
压缩机的性能参数包括压缩比、流量、冷却水流量、电机功率等。
在实际应用中，我们需要根据工作条件选择合适的压缩机类型和规格，以保证其工作效率和稳定性。
在使用压缩机时，需要进行日常的维护和保养。
这包括定期检查压缩机各部件的润滑情况，保持压缩机的清洁，检查电机的正常运转，及时更换损坏的零件等。
此外，还需要确保压缩机的工作环境和气体质量符合要求，防止杂质和水分对压缩机的损坏。
压缩机是现代工业生产过程中必不可少的设备之一，它的作用是将气体进行压缩，提高压力，满足各种工艺需求。
掌握和了解压缩机的基础知识，有利于我们正确选择和使用压缩机，并进行日常的维护和保养。
对于工业生产来说，良好的压缩机的使用和维护，可以提高生产效率，降低能源消耗，减少故障和损坏，从而为企业创造更多的经济效益。
压 缩 机 基 本 知 识
压缩机基本知识压缩机是工业生产中广泛应用的一种设备，可将气体压缩成高压气体，具有广泛的应用领域。
从制造压缩机的原理来说，压缩机可以分为体积型和涡旋型两种，进一步分类可分为往复式和旋转式压缩机。
压缩机的工作原理压缩机是一种能将空气或者气体压缩成高压气体的设备。
基本原理是通过提高气体的压力，使其占据更小的体积，同时增加气体的压力，利用能量的变化将气体压缩成高压气体。
常见的压缩机有体积型和涡旋型两种，其中体积型压缩机使用排放出的气体进行压缩，而涡旋型压缩机则是通过涡轮的旋转来增加气体的压力。
不同类型的压缩机在工作原理上也有所不同，其中往复式压缩机是通过往复运动的活塞将气体压缩，而旋转式压缩机则是通过转子的旋转来压缩气体。
压缩机的分类在工业生产中，压缩机可以分为往复式和旋转式两种。
其中往复式压缩机是通过活塞的往复运动来压缩气体，常用于小型压缩机领域。
旋转式压缩机则是通过旋转的转子将气体压缩，可以根据不同的使用环境和气体种类选择不同的旋转式压缩机。
此外，压缩机还可以按照压力范围分为低压、中压和高压压缩机，不同的压缩机适用于不同的气体种类和使用环境。
压缩机的应用领域压缩机在工业生产中有着广泛的应用领域。
根据不同的使用环境和气体种类，压缩机可以用于气体分离、化学反应、输送气体、空调制冷、发电等领域。
其中，用于空调制冷的压缩机是工业生产中应用最广泛的一种。
通常情况下，空调压缩机的使用环境和气体种类需求较为简单，同时压缩机可以大规模扩展令空调制冷产业快速发展。
压缩机的技术参数压缩机在工程设计中需要考虑多种技术参数，如功率、排气温度、空气流量、压缩比等。
这些参数的确定需要根据气体种类、使用环境以及实际应用场景来确定。
在一般的设计中，压缩机的功率、空气流量和排气温度是设计考虑的重点。
功率和空气流量能够直接影响压缩机的使用效率和能耗；排气温度则影响压缩机的可靠性与寿命。
压缩机的维护和保养压缩机的长期使用需要进行维护和保养，以保证机器的可靠性和寿命。
压缩机的基本知识
第一章压缩机的基本知识第一节压缩机概述一、定义：压缩机是用来提高气体压力和输送气体的机械。
二、主要用途：⒈动力用压缩机⑴压缩气体驱动各种风动机械，如：气动扳手、风镐。
⑵控制仪表和自动化装置。
⑶交通方面：汽车门的开启。
⑷食品和医药工业中用高压气体搅拌浆液。
⑸纺织业中，如喷气织机。
⒉气体输送用压缩机⑴管道输送--为了克服气体在管道中流动过程中，管道对气体产生的阻力。
⑵瓶装输送--缩小气体的体积，使有限的容积输送较多的气体。
⒊制冷和气体分离用压缩机如氟里昂制冷、空气分离。
⒋石油、化工用压缩机⑴用于气体的合成和聚合，如：氨的合成。
⑵润滑油的加氢精制。
三、压缩机的分类⑴按作用原理分：容积式和速度式（透平式）⑵按压送的介质分类：空气压缩机、氮气压缩机、氧气压缩机、氢气压缩机等⑶按排气压力分类：低压（0.3-1.0MPa）、中压（1.0-10MPa）、高压（10-100MPa）、超高压（＞100MPa）⑷按结构型式分类：压缩机----容积式、速度式。
容积式----回转式（包括螺杆式、滑片式、罗茨式）、往复式（包括活塞式、隔膜式）。
速度式----离心式、轴流式、喷射式、混流式。
第二节压缩机的著名厂家一、国外著名的压缩机企业有以下几家：⑴日本有七家：日立（Hitachi）、三井、三菱（Mitsubishi）、川崎、石川岛(IHI)、荏原（EBRARA，包括美国埃理奥特ELLIOTT）和神钢（Kobelco）；⑵美国有五家：德莱赛兰（DRESSER-RAND）、英格索兰（Ingersoll-rand）、库柏（Cooper）、通用电气动力部（GE,原来的意大利新比隆Nuovo Pignone公司）和美国A－C压缩机公司；⑶德国有二家：西门子工业（原来的德马格－德拉瓦）、盖哈哈-波尔西克（GHH-BORSIG）；⑷瑞士有一家：苏尔寿（SULZER）；⑸瑞典有一家：阿特拉斯（A TLAS COPCO）；⑹韩国有一家：三星动力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋转式空调压缩机工作原理
E 转子继续旋转
左容积——排气： · 继续排气 · 保持排气压力
右
右容积——吸气： · 继续吸气 · 保持吸气压力
旋转式空调压缩机工作原理
F
转子继续旋转
左容积——消失： · 排气过程结束 · 工作容积减小为零 积： · 达到标准工作容积 · 吸气过程结束 · 转换成左容积
三、郑州凌达生产机型及特点
1、不同冷媒种类： 1.1 采用R22冷媒机型采用矿物油，如56EP； 1.2 采用R410冷媒机型采用合成油(醚类或脂 类)，如RB68EP、FVC68D等； 其中，56、68代表冷冻油的运动粘度(40℃)；
注：R10A冷媒和矿物油不互溶； R22可以和合成油互溶；
三、郑州凌达生产机型及特点
1、旋转式压缩机结构组成：
电机组件
动力机构
泵体组件
增压机构
分液器部件
过滤机构
壳体组件
支撑+密封机构
1.1 压缩机六大件：泵体组件、壳体组件、电机、上盖 组件、下盖、分液器部件 1.2 泵体六大件：气缸、曲轴、滚子、滑片、上法兰、 下法兰 1.3 泵体焊接固定在外壳上，定子热套固定在外壳上， 转子热套固定在曲轴上。 1.4 运动部件仅有曲轴、滚子和滑片。气体直接排在外 壳内先冷却电机，再排出壳外。压缩机侧配气液分离器。
二、我司压缩机的分类机命名方式
1、凌达压缩机的产品系列： 按压缩机的电机定子外径（等同于壳体内径）将压 缩机分为C39、C44、C48、C49、C55五大系列。
注：产品中C55中的“55”是指：压缩机的壳体内径约为5.5英寸。1in=25.4mm，C55 的壳体内径为139.02毫米，约为5.5英寸。
2、同系列不同排量(使用相同冷媒)机型： 原则上零件应尽量保持通用,泵体组件中 气缸、上下法兰、滑片通用，只采用不同 的曲轴(偏心量)、滚子(外径)； 压缩机排量V=π *(气缸内径D2-滚子外径d2)*缸高H /4
三、郑州凌达生产机型及特点
3、结构特点： 3.1气缸 结构分为焊接气缸结构和非焊接气缸结 构。焊接气缸结构要注意焊接变形对气缸内孔 圆度的影响圆形气缸的焊点分布易于设计，外 径小的气缸采用斧形气缸会造成部分焊点距离 过近，因此一般气缸直径较小的（C39、C44系 列）焊接气缸设计为圆型气缸。气缸外径大的 （C48系列）设计为斧形气缸。
旋转式空调压缩机工作原理
吸气口
A 转子处于滑片槽最近处 ——左容积形成
·工作容积处于吸气结束状态 ·标准工作容积形成 ·工作容积内为吸气压力
左
转子
旋转式空调压缩机工作原理
吸气口
B 转子转过某一角度
左容积——压缩室： · A图位置时缩小 · 容积内气体处于压缩状态 · 压力比吸气压力高
左
右容积——吸气室： · 与吸气腔相通 · 处于吸气状态
三、郑州凌达生产机型及特点 分液器的作用及结构：
三、郑州凌达生产机型及特点
消音器的消声原理：
是利用流动方向上管道的截面面积的突变，使得气流发 生反射或者干涉，从而降低噪声水平。
三、郑州凌达生产机型及特点
3.3 曲轴 曲轴作为压缩机核心零件，是泵体六大件之一， 通过旋转传导力。 中心油孔有盲孔和通孔两种，使用通孔结构时 油孔孔径大小应保证带出泵体油量不是太多，也要 保证加工工艺的可行性、通用性。 曲轴的材料分为砂型铸件 、球墨铸铁铸件； 砂型铸件在R22冷媒机型中使用较为普遍；R410a冷 媒压缩机泵体负荷较大，磨损较大，制冷量衰减较 大等原因，而采用球墨铸铁铸件。此外C39系列轴 径较小，刚性不足，采用球墨铸铁铸件。
旋转式空调压缩机工作原理
C 转子继续旋转
左容积——压缩室： · 不断缩小（被压缩） · 压力逐步提高 右容积——吸气室： · 不断扩大 · 保持吸气压力
左
右
旋转式空调压缩机工作原理
D 转子继续旋转
左容积——压缩室： · 继续被压缩 · 压力达到排气压力时 →开始排气
右 左 右
右容积——吸气室： · 继续吸气 · 保持吸气压力
压缩机基础知识
技术工艺部
张红昌 2018/10/13
目录
1、旋转压缩机的结构和工作原理
2、我司压缩机的分类机命名方式 3、郑州凌达生产机型及特点 4、压缩机的测试 5、压缩机和空调机型的匹配
一、旋转压缩机的结构和工作原理
• 旋转压缩机： • 又称滚子压缩机、转子式压缩机； • 是一种全封闭的、电机直接驱动偏心曲轴、滚 子转动的压缩机。 • 相对于往复压缩(活塞式)机来说，旋转式结构 简单、体积紧凑利于大排量压缩机的开发；有 良好的动平衡适合高转速；没有吸气阀提高了 效率。
按压缩机的工作形式可分为：单缸压缩机、双缸压缩 机、涡旋压缩机。 按压缩机使用的工质可分为：R22压缩机、R410a压缩机、 R134a压缩机、R290压缩机等 按压缩机电源形式可分为：普通电源（220V 50Hz)、 r电源（208~230V 60Hz）、x电源（115V，60Hz）、三相 电源（380V 50Hz)、直流变频压缩机
2、 凌达压缩机的规格型号：
2.1 压缩机型号表示方法（见附图）：
2.2压缩机规格表示方法（见附图）：
三、郑州凌达生产机型及特点 C39系列 C44系列 C48系列 C55系列
QXA-A091zE190A(变频)
QXA-A086zE190A变频） QXA-B096zE190A(变频) QX-B141C030sA(定频) QX-B161C030A(定频) QX-C202E030gA(定频) QX-C214E030g(定频) QX-F295F050(定频) QX-F305F050g(定频) QXS-F42N050(双缸定频)
三、郑州凌达生产机型及特点
3.2 上法兰 根据焊接结构分为焊接上法兰和非焊接上法兰， 对于焊接结构，焊接圆盘与大端面连接直接要有足够 的排气通道（腰环孔），在连接强度够的前提下，应 加腰型孔大排气通道的面积；焊接上法兰结构主要应 用于大机型，目前我们公司应用的系列有C48和C55。 焊接结构的上法兰，承载压力较大，所以材料多 采用HT200或HT250，由于容易成形、有良好的加工性 能和焊接性能。而非焊接上法兰多数采用粉末冶金件。 排气口一般设计成圆形(有部分需要可设计成D型）.
