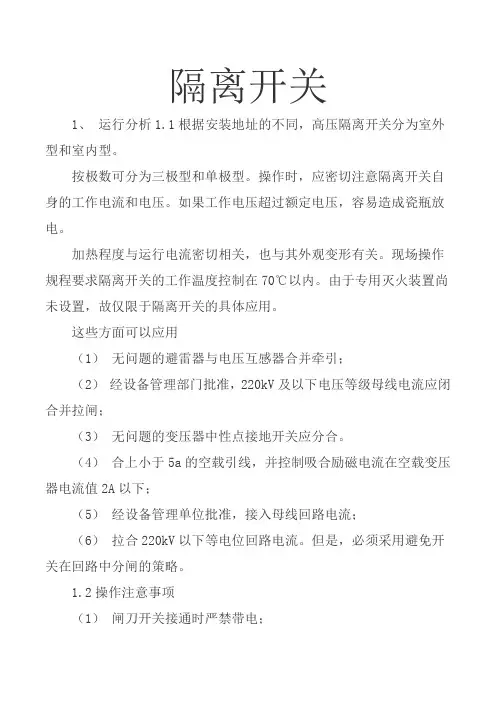

隔离开关

隔离开关是一种主要用于隔离电源、开关操作、接通和切断小电流回路的开关装置，不具有灭弧功能。

隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。

一般用作高压隔离开关，即额定电压1kV以上的隔离开关，其工作原理和结构比较简单。但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下开闭电路

在继电保护工作中，二次回路的完整性是系统安全稳定运行的保证，二次回路的故障是继电保护工作人员经常遇到的问题。结合继电保护人员在日常工作中遇到的实际问题，对二次回路防跳回路故障处理的一些基本思路和方法进行了分析和探讨。

1防跳回路动作原理和常见故障1.1动作原理断路器跳闸可分为两种情况：

1.1.1控制回路不存在因开关机构或辅助触头接触不良、开关触头卡死等原因引起的故障，当控制回路发生故障时，开关闭合至故障点，保护动作使开关跳闸。此时，KK开关没有返回（或自动装置的触点被卡住等），

即通过KK开关的5和8触点（或触点）再次发送闭合脉冲来关闭开关，将导致故障扩大和设备损坏的后果。

安装防跳装置是为了避免上述问题的发生。当保护动作跳闸时，虽然KK开关5和8有闭合脉冲，但由于防跳继电器（TBJ）在开关跳闸过程中启动，闭合脉冲使TBJ电压线圈通过KK开关TBJ触点5和8的常开触点，当TBJ的常闭触点断开时，闭合电路断开。

1.2.1在某变电站10kV线路保护整组试验中，发现开关多次跳脱（重合闸压板退出），跳脱过程中防跳继电器动作但不保持。

在处理这类问题时，首先要考虑防跳装置是否有故障。检查防跳继电器后，显示继电器工作正常，说明二次回路接线可能有问题。检查二次回路后，发现KK开关（5-8）触点卡住，防跳保持电路错误连接到图1虚线1所示位置。TBJ电流线圈动作后，其电压线圈无法保持自身，导致防跳装置

失效，开关多次分合。正确的接线如实线1所示。

1.2.2 TBJ电流线圈和电压线圈在运行过程中，由于长时间通电，线圈之间的绝缘会降低甚至击穿，造成设备运行故障。例如，变电站发生10kV线路故障跳闸后，开关不重合闸。现场处理时，一般要检查合闸回路本身是否有故障，如合闸接触器（HC）是否烧坏，开关辅助触头是否接触良好，或重合闸回路工作是否正常，如重合闸继电器中的时间元件是否启动等。

试验后重合闸装置动作正确，合闸回路及开关辅助触头无损坏。但是，当控制保险丝放在二次回路上后，用万用表的电压块测量，闭合回路中TBJ 的常闭触点保持开路。测量了TBJ电流线圈与电压线圈之间的绝缘电阻，发现绝缘已击穿
