S型气溶胶灭火装置操作规程
气溶胶灭火装置操作规范流程

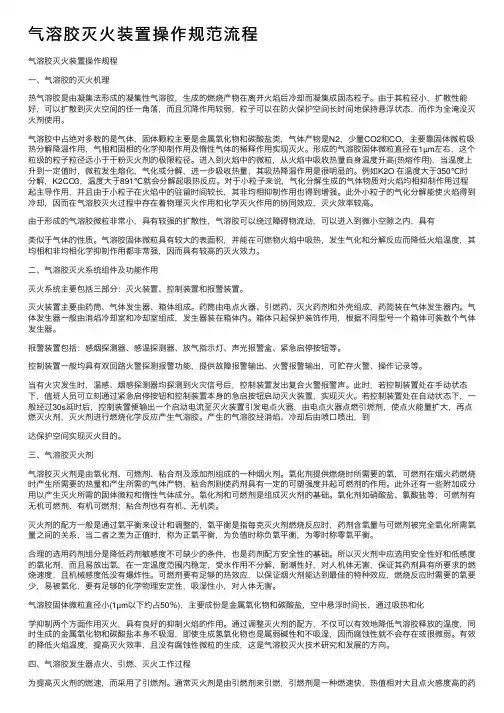

⽓溶胶灭⽕装置操作规范流程⽓溶胶灭⽕装置操作规程⼀、⽓溶胶的灭⽕机理热⽓溶胶是由凝集法形成的凝集性⽓溶胶，⽣成的燃烧产物在离开⽕焰后冷却⽽凝集成固态粒⼦。
由于其粒径⼩，扩散性能好，可以扩散到灭⽕空间的任⼀⾓落，⽽且沉降作⽤较弱，粒⼦可以在防⽕保护空间长时间地保持悬浮状态，⽽作为全淹没灭⽕剂使⽤。
⽓溶胶中占绝对多数的是⽓体，固体颗粒主要是⾦属氧化物和碳酸盐类，⽓体产物是N2，少量CO2和CO，主要靠固体微粒吸热分解降温作⽤，⽓相和固相的化学抑制作⽤及惰性⽓体的稀释作⽤实现灭⽕。
形成的⽓溶胶固体微粒直径在1µm左右，这个粒级的粒⼦粒径远⼩于⼲粉灭⽕剂的极限粒径。
进⼊到⽕焰中的微粒，从⽕焰中吸收热量⾃⾝温度升⾼(热熔作⽤)，当温度上升到⼀定值时，微粒发⽣熔化，⽓化或分解，进⼀步吸收热量，其吸热降温作⽤是很明显的。
例如K2O 在温度⼤于350℃时分解，K2CO3，温度⼤于891℃就会分解起吸热反应。
对于⼩粒⼦来说，⽓化分解⽣成的⽓体物质对⽕焰均相抑制作⽤过程起主导作⽤，并且由于⼩粒⼦在⽕焰中的驻留时间较长，其⾮均相抑制作⽤也得到增强。
此外⼩粒⼦的⽓化分解能使⽕焰得到冷却，因⽽在⽓溶胶灭⽕过程中存在着物理灭⽕作⽤和化学灭⽕作⽤的协同效应，灭⽕效率较⾼。
由于形成的⽓溶胶微粒⾮常⼩，具有较强的扩散性，⽓溶胶可以绕过障碍物流动，可以进⼊到微⼩空隙之内，具有类似于⽓体的性质。
⽓溶胶固体微粒具有较⼤的表⾯积，并能在可燃物⽕焰中吸热，发⽣⽓化和分解反应⽽降低⽕焰温度，其均相和⾮均相化学抑制作⽤都⾮常强，因⽽具有较⾼的灭⽕效⼒。
⼆、⽓溶胶灭⽕系统组件及功能作⽤灭⽕系统主要包括三部分：灭⽕装置、控制装置和报警装置。
灭⽕装置主要由药筒、⽓体发⽣器、箱体组成。
药筒由电点⽕器、引燃药、灭⽕药剂和外壳组成，药简装在⽓体发⽣器内。
⽓体发⽣器⼀般由消焰冷却室和冷却室组成，发⽣器装在箱体内。
箱体只起保护装饰作⽤，根据不同型号⼀个箱体可装数个⽓体发⽣器。
S型气溶胶灭火系统设计及安装说明
S型气溶胶灭火系统设计及安装说明一、设计依据1、GB 50370-2005《气体灭火系统设计规范》2、GB 50263-2007《气体灭火系统施工及验收规范》3、GB 50116-98《火灾自动报警系统设计规范》二、设计条件本工程对防护区：3个变电室进行气体灭火深化设计，并且在这些使用气体灭火的防护区使用S型气溶胶灭火系统。
三、系统设计方案1、系统构成：本系统由火灾自动报警系统、灭火装置（S型气溶胶）等组成。
1.1、火灾自动报警系统由火灾探测器、气体灭火控制器、声光报警器、放气指示灯、紧急启停按钮及系统布线组成。
1.2、灭火装置（S型气溶胶）由气溶胶发生剂、发生器、冷却装置（剂）、反馈元件、壳体等组成。
2、设计原理本系统具有自动、手动两张控制方式。
保护区均设二路独立探测回路，当第一路探测器发出火灾信号时，发出警报（警铃报警），指示火灾发生的部位，提醒工作人员注意；当第二路探测器亦发生火灾信号后，自动灭火控制器开始进入延时阶段（0~30s可调），声光报警器报警和联动设备动作（关闭通风空调，防火卷帘门等），此阶段用于疏散人员。
延时过后，向保护区的灭火装置发出灭火指令，启动阀打开，然后向保护区喷放气溶胶灭火剂，同时报警控制器接收灭火装置的反馈信号，喷放指示灯亮，当报警控制器处于手动状态，由值班人员确认火警后，按下报警控制面板上的应急启动按钮或保护区门口处的紧急启停按钮，即可启动系统喷放气溶胶灭火剂。
四、本系统具备的基本功能1、保护区域内具有独立的火灾自动探测、自动报警、灭火控制及气体灭火功能。
2、具有系统自动、手动两张启动方式。
3、在自动方式下，系统具备在两只不同类型火灾探测器复合动作的情况下，自动释放S型气溶胶气体灭火的功能。
在开始释放气体前，具有0~30秒可调的延时功能，同时在保护区内外可发出声光报警，已通知人员疏散撤离。
4、在手动启动方式下，人员可在保护区外，利用启动按钮启动气溶胶灭火设备，气体释放前同样具有延时声光报警功能。
S型气溶胶说明书
尊敬的用户：
感谢您选择和使用我公司生产的 S 型气溶胶灭火装置！ 本说明书介绍了 S 型气溶胶灭火装置的工作原理、动作程序、系统配置、 技术参数、控制系统及其连接、系统安装及日常维护管理要求，为系统的安装 和日常维护管理提供指导。 为了充分发挥系统之效能及避免因操作不当引起的故障或事故，请详细阅 读该说明书，以确保系统发挥正常的工作效能。 本公司地址：成都市蛟龙工业港（青羊园区）B-50 座 邮 编：610091 售后服务部电话： Tel：+86-28-65016112 Fax：+86-28-65016119 声明：如本使用说明书已升级，则同型产品的介绍以最新版本为准；如本 使用说明书所引起的标准已升级，则以最新标准为准，恕本公司不另行通知。
3) S 型气溶胶灭火剂产生的微粒粒径很小。这些微粒量比一个月内封闭 计算机房自然降落的灰尘量还少，而且这些微粒即使在高湿（相对湿度 95%）
5
四川迪威消防设备制造有限公司
S 型气溶胶灭火装置安装使用说明书
状态下，也无导电性和腐蚀性。不会对电器设备产生任何损害。这是同其它气
溶胶产品的根本区别。
4) 产品应用范围广，适用于各种空间保护，特别适用对精密仪器的保护。
溶胶灭火装置（整机重大约 20kg）相当于 150kg 的 CO2 钢瓶组。所以在有诸多
限制的情况下，如高层建筑的承重限制，气溶胶灭火系统是更为实际的。
� 灭火剂产生的气体物质具有流动特性及绕过障碍物充斥整个空间的
能力，因而不受火源位置的影响。
3、 经济性—系统工程造价低
� 系统无管网，占地空间小，建设投资小，几乎不占用被保护对象的
四川迪威消防设备制造有限公司
S 型气溶胶灭火装置安装使用说明书

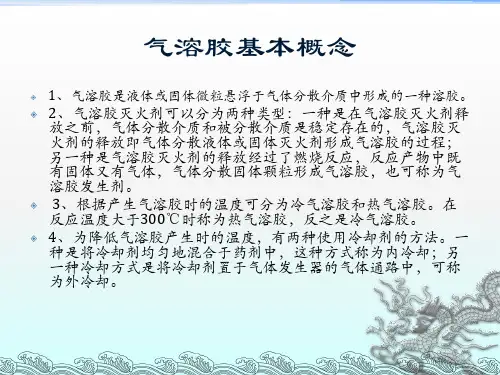

S型气溶胶灭火装置培训
S型气溶胶灭火装置的特点
特点5：安全、无毒
气溶胶灭火剂中气相含有氮气,二氧化碳和水蒸气,少量固 相中含有金属碳酸盐,氧化物, 匀为无毒物质
特点6： 节约成本
由于气溶胶灭火系统重量轻,占用空间小,安装简单,常压 储存以及几乎可以忽略的维护费用，使其在气体消防产品 中具有最低的成本.
特点7：设计简便
按防护区容积，单位体积用量计算出气溶胶用量即可
S型气溶胶灭火系统构成
S型气溶胶灭火系统构成
BK2100 气体灭火控制盘 感烟探测器 感温探测器
声光报警器
警铃
紧急启停按钮
气 溶 胶
放气指示灯
S型气溶胶灭火系统安装示意图
清华S型气溶胶灭火装置接线图
清华S型热气溶胶灭火装置接线说明
1、启动线需并联方式。主要目的是让气体灭 火控制器能够准确的检测气溶胶启动线路完 好。 2、接地线可以就近接到接地带上，严禁连接 到其它的设备上，当成接地。 3、接线时，气体灭火控制器必须切断电源 后，方可操作。 4、当一个防区的装置数量＞15台时，应根据 实际的台数增大启动电流。（启动电流为1A可 以带动7台装置，2A可以带动14台，以此类 推）
常压
常压 0.6 多样 无官网、压力容器和 阀门等 安装简单、不需维护
2.5/4.2
2.5/4.2 2
15~20
15 10
2.5/4.2
2.5 3
N2(氮气）或电子启动 专用钢瓶间、有管网、压力容器和阀门等。 1、安装工程量大 ；2、存储条件高，要求无泄漏；3、需经常检查钢瓶压力，维护工作量大；4、 一次投资高，维护费用高。
举例 说明热气溶胶灭火系统的设计 计算
下 面 举例 说明热气溶胶灭火系统的设计计算: 某 通 讯 传输站作为一单独防护区，其长、宽、高分别为5.6 m, 5m,3.5m ，其中含建筑实体体积为23m² 1) 计 算 防护区净容积。 74 V = (5 .6X5X3.5)一23=75(m³ ), 2) 计 算 灭火剂设计用量。 依 据 气体灭火设计 规范， W=C· K· V, C: 取 0 .1 3kg/m³ ,K 、取1，则: W = 0. 13X 1X 75=9.75 (kg), 3) 产 品 规格选用。 依 据 设计 规范第3.2.1条以及产品规格，选用S型气溶胶灭火装置10kg 一台。
气溶胶自动灭火装置使用说明书
新一代环保洁净型气溶胶自动灭火装置使用说明书广州海安消防设备有限公司目录第一章概述 (1)第二章S型自动灭火装置的灭火原理 (1)第三章适用范围和不适用范围 (1)第四章装置构成及型号编制 (1)第五章S型灭火装置的主要技术参数 (2)第六章简明设计指南 (2)第七章S型灭火系统控制模式 (3)第八章S型灭火装置的安装、日常维护和使用 (4)第一章概述金海安牌（S）环保型自动灭火装置（以下简称S型自动灭火装置）是由广州海安消防设备有限公司利用现代化工技术自行研制和生产的环保型混合气体灭火产品。
在生产过程中无毒、无污染、无公害，实施灭火过程中效率高、压力低、无残留物、对被保护物无腐蚀、安全性强、不存在F、Cl、Br、CO等有害物质，ODP=0、GWP≤0.35、不破坏大气臭氧层。
是目前消防领域代替哈龙产品的理想产品。
第二章 S型自动灭火装置的灭火原理1、IVS型灭火剂的特性IVS型灭火剂是一种固体含能化学物质，属于烟火药剂。
利用电子气化启动器激活IVs 型灭火剂，使其发生化学反应，能产生大量惰性气体、水汽和微量固体颗粒，形成混合气体，混合气体从IVS型自动灭火装置的喷口向外释放喷射，扑灭火灾。
2、S型自动灭火装置的灭火原理S型自动灭火装置的灭火机理是以物理、化学、水汽降温三种灭火方式同时进行的全淹没灭火形式：a、以物理性稀释空气中氧气“窒息灭火”为主要方式，切断火焰反应链进行链式反应破坏火灾现场的燃烧条件，迅速降低自由基的浓度；b、存在抑制链式燃烧反应进行的化学灭火方式；c、水蒸汽冷凝与气化降低燃烧物温度。
第三章适用范围和不适用范围1、适用范围S型气溶胶系统为全淹没系统，适用于扑灭相对封闭空间的A、B类火灾以及电气电缆初起火灾。
a、扑灭A类火灾：如木材、纸张等固体物质初起火灾，适用于木制品库、档案库、博物馆、图书馆、资料室等场所；b.扑灭B类火灾：适用于生产、使用或贮存柴油（-35号柴油除外）、重油、变压器油、动物油、植物油等各种丙类可燃液体场所的火灾；c.扑灭电气电缆火灾：适用于变（配）电间、发电机房、电缆夹层、电缆井、电缆沟、电子计算机房、通讯房等场所的火灾。
气溶胶灭火装置 DKL固定式自动灭火装置使用说明书
1 概述DKL固定式自动灭火装置（以下简称DKL灭火装置）是国内首创，具有世界先进水平的新型环保消防产品。
它是在国际蒙特利尔协定和我国环境保护意识增强的背景下诞生的造福人类的高科技绿色消防产品，是哈龙灭火装置的理想替代产品，适用于通讯机房（Telecommunications facilities）及电子计算机房（Computer rooms）。
1.1 产品特点：灭火速度快，全方位灭火，不受火源位置影响；通过自动灭火控制器自动灭火，无须人员值守；运行储存于常压状态；无须敷设管网，简便易行，安装维修简单；可组合安装；无毒害，无腐蚀；不损耗大气臭氧层。
1.2 主要用途及适用范围（包括不适用范围及场所）1.2.1 DKL灭火装置主要应用于通讯、邮电、冶金、电力、金融等行业的消防灭火。
1.2.2 DKL灭火装置适用于在相对封闭条件下扑救下列火灾1.2.2.1 通讯机房、电子计算机房、变（配）电间、发电机房、电缆井、电缆沟、等场所的电气火灾。
1.2.2.2 生产、使用或贮存柴油（-35号柴油除外）、重油、变压器油、润滑油、动物油、植物油等各种丙类可燃液体场所的火灾。
1.2.2.3 生产、使用或贮存可燃固体物质场所的固体物质表面火灾。
1.2.3 DKL灭火装置不能用于扑救下列物质的火灾1.2.3.1 无空气仍能迅速氧化的化学物质和能自行分解的化学物质。
1.2.3.2 活泼金属、金属氢化物、强氧化剂和自燃的物质。
1.2.3.3 可燃固体物质的深位火。
1.2.4 DKL灭火装置不适用于下列场所1.2.4.1 爆炸危险区域。
1.2.4.2 商业、交通、饮食服务、文体娱乐等公共场所。
1.2.4.3 人员密集场所。
1.3 DKL灭火装置型号、外形尺寸及重量1.4 DKL灭火装置型号的组成及其代表意义L代表落地式，G代表悬挂式，……）S代表S型，K代表K型，……）A代表可灭A类表面火，其他可不标注kg1.5 DKL灭火装置对防护区的要求：防护区应相对封闭。
JR S型气溶胶自动灭火装置使用说明书要点
®安装、使用产品前，请阅读使用说明书J R悬挂式S 型气溶胶自动灭火装置使用说明书执行标准：GA499.1陕西坚瑞消防股份有限公司目录1 概述 12 外形结构与工作原理 23 技术参数 24 开箱检验 25 安装 26 调试 57 使用、操作注意事项98 运输、贮存109 售后服务1010 联系方式101 概述JR S型悬挂式气溶胶自动灭火装置（以下简称JR灭火装置）是国内首创、具有世界先进水平的新型环保消防产品。
它是在国际蒙特利尔协定和我国环境保护意识增强的背景下诞生的造福人类的高科技绿色消防产品，是哈龙灭火装置的理想替代产品，特别适用于通讯机房及电子计算机房。
1.1 产品特点：灭火速度快，全方位灭火，不受火源位置影响；通过气体灭火控制器控制从而实现自动灭火，无须人员值守；运行储存于常压状态；无须敷设管网，简便易行，安装维修简单；可组合安装；无毒害，无腐蚀；不损耗大气臭氧层, 是绿色环保产品。
1.2 主要用途及适用范围1.2.1 JR灭火装置主要应用于通讯、邮电、冶金、电力、金融等行业的消防灭火。
1.2.2 JR灭火装置适用于在相对封闭条件下扑救下列火灾1.2.2.1 通讯机房、电子计算机房、变（配）电间、发电机房、电缆井、电缆沟等场所的电气火灾。
1.2.2.2 生产、使用或贮存柴油（-35号柴油除外）、重油、变压器油、润滑油、动物油、植物油等各种丙类可燃液体场所的火灾。
1.2.2.3 生产、使用或贮存可燃固体物质场所的固体物质表面火灾。
1.2.3 JR灭火装置不能用于扑救下列物质的火灾1.2.3.1 无空气仍能迅速氧化的化学物质和能自行分解的化学物质。
1.2.3.2 活泼金属、金属氢化物、强氧化剂和自燃的物质。
1.2.3.3 可燃固体物质的深位火。
1.3 型号、外形尺寸见表1表1 JR灭火装置型号、外形尺寸1.4 工作环境要求工作环境温度范围：-20℃~+55℃工作环境相对湿度：不大于95%1.5 对防护区的要求：防护区应相对封闭。
JR S型气溶胶自动灭火装置使用说明书
®安装、使用产品前，请阅读使用说明书J R悬挂式S 型气溶胶自动灭火装置使用说明书执行标准：GA499.1陕西坚瑞消防股份有限公司目录1 概述 12 外形结构与工作原理 23 技术参数 24 开箱检验 25 安装 26 调试 57 使用、操作注意事项98 运输、贮存109 售后服务1010 联系方式101 概述JR S型悬挂式气溶胶自动灭火装置（以下简称JR灭火装置）是国内首创、具有世界先进水平的新型环保消防产品。
它是在国际蒙特利尔协定和我国环境保护意识增强的背景下诞生的造福人类的高科技绿色消防产品，是哈龙灭火装置的理想替代产品，特别适用于通讯机房及电子计算机房。
1.1 产品特点：灭火速度快，全方位灭火，不受火源位置影响；通过气体灭火控制器控制从而实现自动灭火，无须人员值守；运行储存于常压状态；无须敷设管网，简便易行，安装维修简单；可组合安装；无毒害，无腐蚀；不损耗大气臭氧层, 是绿色环保产品。
1.2 主要用途及适用范围1.2.1 JR灭火装置主要应用于通讯、邮电、冶金、电力、金融等行业的消防灭火。
1.2.2 JR灭火装置适用于在相对封闭条件下扑救下列火灾1.2.2.1 通讯机房、电子计算机房、变（配）电间、发电机房、电缆井、电缆沟等场所的电气火灾。
1.2.2.2 生产、使用或贮存柴油（-35号柴油除外）、重油、变压器油、润滑油、动物油、植物油等各种丙类可燃液体场所的火灾。
1.2.2.3 生产、使用或贮存可燃固体物质场所的固体物质表面火灾。
1.2.3 JR灭火装置不能用于扑救下列物质的火灾1.2.3.1 无空气仍能迅速氧化的化学物质和能自行分解的化学物质。
1.2.3.2 活泼金属、金属氢化物、强氧化剂和自燃的物质。
1.2.3.3 可燃固体物质的深位火。
1.3 型号、外形尺寸见表1表1 JR灭火装置型号、外形尺寸1.4 工作环境要求工作环境温度范围：-20℃~+55℃工作环境相对湿度：不大于95%1.5 对防护区的要求：防护区应相对封闭。
