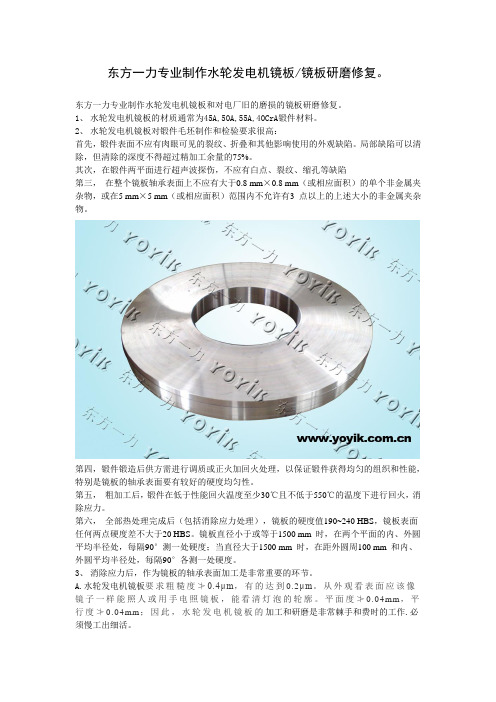

东方一力专业制作水轮发电机镜板/镜板研磨修复。
东方一力专业制作水轮发电机镜板和对电厂旧的磨损的镜板研磨修复。
1、水轮发电机镜板的材质通常为45A,50A,55A,40CrA锻件材料。
2、水轮发电机镜板对锻件毛坯制作和检验要求很高：
首先，锻件表面不应有肉眼可见的裂纹、折叠和其他影响使用的外观缺陷。
局部缺陷可以清除，但清除的深度不得超过精加工余量的75%。
其次，在锻件两平面进行超声波探伤，不应有白点、裂纹、缩孔等缺陷
第三，在整个镜板轴承表面上不应有大于0.8 mm×0.8 mm（或相应面积）的单个非金属夹杂物，或在5 mm×5 mm（或相应面积）范围内不允许有3 点以上的上述大小的非金属夹杂物。
第四，锻件锻造后供方需进行调质或正火加回火处理，以保证锻件获得均匀的组织和性能，特别是镜板的轴承表面要有较好的硬度均匀性。
第五，粗加工后，锻件在低于性能回火温度至少30℃且不低于550℃的温度下进行回火，消除应力。
第六，全部热处理完成后（包括消除应力处理），镜板的硬度值190~240 HBS，镜板表面任何两点硬度差不大于20 HBS。
镜板直径小于或等于1500 mm 时，在两个平面的内、外圆平均半径处，每隔90°测一处硬度；当直径大于1500 mm 时，在距外圆周100 mm 和内、外圆平均半径处，每隔90°各测一处硬度。
3、消除应力后，作为镜板的轴承表面加工是非常重要的环节。
A.水轮发电机镜板要求粗糙度≯0.4μm，有的达到0.2μm。
从外观看表面应该像
镜子一样能照人或用手电照镜板，能看清灯泡的轮廓。
平面度≯0.04mm，平行度≯0.04mm；因此，水轮发电机镜板的加工和研磨是非常棘手和费时的工作.必须慢工出细活。
B.镜板表面应无划痕或只有轻微划痕。
即使有划痕，但边缘不能有凸起。
对于划痕较重的地方用W5金相砂纸加透平油作局部处理。
如果划痕较多，应用研磨机和研磨膏进行处理。
C.研磨前,现做必要的准备工作，可用天然油石除去镜板上的划痕和高点,天然油石只能沿圆周方向研磨,严禁径向研磨.
1)镜板镜面在研磨过程中，应选择相对干净的工作环境，避免异物划伤镜面.
2)镜板放在专用研磨机器上，应调整好镜板的水平和中心,其水平偏差不大于0.05mm/m,其中心与研磨中心差不大于10mm.
3)研磨头不应有毛刺和高点,并包上厚度不大于3mm的细毛毡,再外包工业用呢.二者应分别绑扎牢靠.
4)镜板采用专用研磨膏并用煤油稀释,用细绸过滤后备用.在研磨最后阶段,可在研磨膏液内加30%的猪油,以提高镜面的光洁度.
5)更换研磨液或清扫镜板面时,只能用白布和白绸缎,严禁用棉纱头和破布.工作人员禁止戴手套.
6)镜板研磨合格后,镜面的最后清扫应用无水酒精作清洗液.镜面用细绸布擦净,待酒精挥发后,涂上猪油,中性凡士林或透平油等,进行保护.
7）包装、出厂。
