煤化工3000立方米钢筋混凝土蓄水池施工组织设计

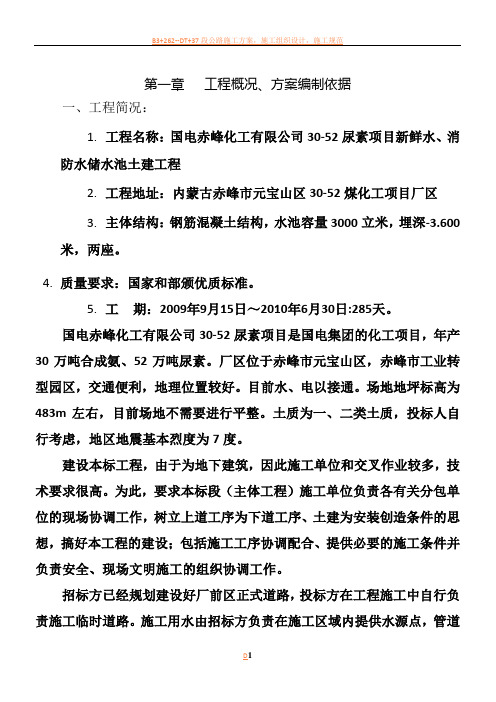

国电赤峰化工有限公司30-52尿素项目新鲜水、消防水储水池土建工程施工组织设计第一章工程概况、方案编制依据一、工程简况：1.工程名称：国电赤峰化工有限公司30-52尿素项目新鲜水、消防水储水池土建工程2.工程地址：内蒙古赤峰市元宝山区30-52煤化工项目厂区3.主体结构：钢筋混凝土结构，水池容量3000立米，埋深-3.600米，两座。

4.质量要求：国家和部颁优质标准。

5.工期：2009年9月15日～2010年6月30日:285天。

国电赤峰化工有限公司30-52尿素项目是国电集团的化工项目，年产30万吨合成氨、52万吨尿素。

厂区位于赤峰市元宝山区，赤峰市工业转型园区，交通便利，地理位置较好。

目前水、电以接通。

场地地坪标高为483m左右，目前场地不需要进行平整。

土质为一、二类土质，投标人自行考虑，地区地震基本烈度为7度。

建设本标工程，由于为地下建筑，因此施工单位和交叉作业较多，技术要求很高。

为此，要求本标段（主体工程）施工单位负责各有关分包单位的现场协调工作，树立上道工序为下道工序、土建为安装创造条件的思想，搞好本工程的建设；包括施工工序协调配合、提供必要的施工条件并负责安全、现场文明施工的组织协调工作。

招标方已经规划建设好厂前区正式道路，投标方在工程施工中自行负责施工临时道路。

施工用水由招标方负责在施工区域内提供水源点，管道铺设由投标方负责。

招标方已经规划建设好厂区主排水干管，施工单位应自行设置临时排水沟将水排至厂区主排水干管内。

招标方负责在现场提供电源点，投标方应按招标方指定位置接线，所用电费由投标方单位承担。

招标方会同监理部组织现场交待测量控制网，并形成书面交接纪要。

施工临时设施：投标方按招标方提供的施工场地进行生产临建平面布置方案设计，经招标方审核批准后实施。

未经国电内赤峰化工有限公司同意，投标方不得随意占用招标方其它场地。

余土运至招标人指定的地点，运距在1公里范围内。

建筑垃圾施工单位自行处理。

二、主要编制依据：1.招标文件、施工图纸。

国家及地方现行建筑工程施工验收规范。

2.工程的具体地址、环境气候、水文地质、交通等实际情况。

3.本公司的技术装备能力、及管理水平。

4.主要国家施工验收规范、及行业标准如下：1)建设工程项目管理规范GB/T50326-20012)工程测量规范GB50026-933)土方与爆破工程施工与验收规范（GBJ201-83）4)地基与基础工程施工及验收规范（GBJ202-83）5)建筑地基基础工程施工质量验收规范GB50202-20026)混凝土结构工程施工质量验收规范（GB50204-2002）7)混凝土泵送施工技术规范JGJ/T10-958)地下防水工程质量验收规范GB50328-20029)建筑工程施工质量验收统一标准（GB50300-2001）10)建筑装饰装修工程质量验收规范（GB50210-2002）11)给水排水构筑物施工及验收规范（GBJ141-90）12)钢筋焊接及验收规范（JGJ18-2003）13)钢筋焊接接头试验方法标准（JGJ/T27-2001）14)普通混凝土配合比设计规程（JGJ55-2000）15)普通混凝土用砂质量标准及实验方法（JGJ52-1992）16)《砌体工程施工及验收规范》（GBJ50203-2002）17)《钢结构工程施工及验收规范》（GBJ50205-2001）18)《屋面工程技术规范》（GB50207-2004）19)《建筑防腐蚀工程施工及验收规范》（ GB 50212-91 ）20)《建筑工程冬期施工规程》（ JGJ 104-97）21)建筑施工安全检查标准JGJ59-9922)建筑施工高处作业安全技术规范JGJ80-9123)建筑施工扣件式钢管脚手架安全技术规范JGJ130-200124)建筑施工现场环境与卫生标准JGJ146-200425) 建设工程文件归档整理规范GB/T50328-2001第二章 总体部署、施工准备、施工计划一、总体部署1、总 则：公司由主管经理直接负责、协调公司内部、及外部相关事宜。

工程设一完整的项目部，负责整个标段的施工。

项目部直属于公司，项目经理（建造师）专属本工程，并做到不转包工程、不拖欠工人工资，形成总体部署、高效优质的基本前提。

2、施工现场组织机构框图项目经理（建造师） 技术负责人（项目总工）财 务负责人 设备材料 负 责 人各 专 业 施 工 班 、 组 长试验、 资料员安全员土建、安装施工员（工程师）公司经理、及各职能部门质检员（上述管理人员人员姓名、资格证、职称、经历详标书资格资料）3、施工管理目标工期目标确保招标文件有求的工期内，完成整个工程施工、验收。

质量目标严格执行《建筑工程质量验收统一标准》GB50300-2001，确保一次交验达到优质工程。

安全目标加强安全思想教育，提高安全意识；预防为主，安全优先，杜绝伤亡事故。

创建优秀安全施工工地。

文明施工目标严格按文明施工的各项规定执行，遵循“中国国电集团公司火电工程文明施工管理办法”，创建优秀安全文明施工工地。

环境保护目标认真贯彻《建筑施工现场环境与卫生标准》JGJ 146-2004，在确保工程质量和工期的前提下，创建优秀环保施工工地。

二、施工准备1、技术准备1)成立项目经理部，完善施工技术、安质、设备、物资、计划、财务、资料室等人员的编制，加强技术力量。

2)完成承包合同的签约之后，熟悉合同文本、图纸、相应规范，组织有关人员熟悉合同内容，领会设计人设计意图。

3)进行图纸会审，并整理打印发放有关人员。

编制作业指导书及重要部位技术交底。

4)编制施工机械、人力、材料组织计划。

5)办理水准点和坐标控制点的正式移交手续。

2、现场准备(经监理工程师批准后实施)1)按平面规划建造现场办公室、职工宿舍、监理办公室和宿舍、厕所、库房、工地试验室、医疗服务室的临建设施；2)完成现场的临时道路的规划。

联系施工用电，立杆架线或电缆引进现场。

为了防止有时停电造成停工，工地准备发电机以备停电应急之用。

组织、准备施工用水，接通水电以满足施工和生活用水之用。

3)完成场区内的道路的碎石碾压面层的基本硬化，设置施工机械停放场、水泥、砂子堆放区，钢筋加工厂，砼搅拌站，模板停放场等临设。

3.设备准备安装砼、砂浆搅拌设备；钢筋加工设备进场就位;小型工具等进场，准备塔式吊车；电子计量设备、实验设备的安装。

4.材料准备组织主要材料的货源，安排首批材料定货、进场，并报监理检验。

混凝土主要采用、订购为商品混凝土。

5.其它事项准备1）、原材料、成品、半成品，及质量控制过程中需要做的试验，应在监理工程师在场的情况抽样送检；监理工程师另有规定者除外。

2）、筹集劳动力，进行进场三级安全教育，进行分工种的操作控制培训，办理有关保险等各方面的手续。

3）、制订工程技术、质量、安全、消防、保卫、计划、经营、财务、设备机具、材料、现场文明、政治思想、生活福利后勤服务等一系列的管理制度。

三、施工总体计划施工进度计划表------------ Array 施工设备计划表-------------检验实验仪器计划表---------施工人员进场计划-------——临设计划用地表--------------施工现场平面布置图---------三.1 施工进度计划表三.2 劳动力计划表单位：人三.3 拟投入的主要施工机械设备表（自有）三.4 工地试验、质检、测量仪器设备表三.5 临时设施布置及临时用地表根据施工现场实际情况，对施工场区设置2.0高钢围挡，在显要位置布置“五牌一图”，门口设门卫、值班室，施工现场设置项目部办公室、监理办公室，砼搅拌棚，砂浆搅拌棚，水泥库，木工棚，钢筋棚，材料库，活动室，淋浴室等，场地及路面硬化，临时设施均按文明工地标准要求建设。

施工现场平面布置图（见下页）第三章主要施工方案、技术质量控制及保证措施施工测量：测量仪器：采用经纬仪、水准仪、塔尺、钢卷尺等测量工具，使用前必须经校验合格后方可使用。

测量严格按照先确定平面控制网后精确定位的原则，平面控制网根据业主提供红线图及桩位坐标建立，经复核、鉴证认可并作好相应记录。

平面控制网的建立和测设：按本工程特点布设成矫形控制网。

矩形网采用导线法和增测对角线的测量法测定。

根据工程图纸提供的人材及原清水池，将轴线投测到周围永久性建筑物上，并用经三角标记。

各纵轴线以水向轴线为纵向复核轴线，以东向轴线为横向复核轴线。

轴线平面测控，采用外控法。

测量仪器要定人，定点负责使用和保管，并按操作堆积进行测量定位。

为了提高投点精度，仪器要每月定期计量检查与校正。

高程控制测量：以给水处理站设计标高±0.000的基点上，按三等水准要求引测高程，以满足施工测量和沉降观测的需要。

当垫层混凝土的强度达到1.2N/mm2以后开始放线。

用经纬仪将水池的池壁、柱及进出水口的轴线投至垫层上（弹墨线）。

据此将底板的外缘线以进出水口的基础线等逐一放出。

为检查垫层混凝土的表面高程，对垫层表面（每25m2），用水准仪实测并标注实际误差值，以便对模板及钢筋的安装高程作调整一、基坑土方开挖、及技术质量控制土方开挖采用挖掘机开挖、自卸汽车运输为主，辅以装载机倒运、人工修正、清理。

在软土基坑坡顶不宜设置静载或动载，需要设置时，应对土的承载力和边坡的稳定性进行验算，基坑支撑的设计应满足下列要求：支撑应具有足够的强度、刚度和稳定性。

支撑部件的型号、尺寸、支撑点的布置、板桩的入土深度、锚杆的长度和直径等应经计算确定；不妨碍基坑开挖及构筑物的施工；支拆方便。

支撑的安装应遵守下列规定：需要支撑的基坑，在开挖到规定深度时，应立即对基坑上部进行支撑，对下部边挖边支撑；设在基坑中下层的支撑梁及土锚杆，应在挖土至该深度后，及时安装；支撑的接点必须支紧或拉紧并牢固可靠。

雨期施工时基坑开挖必须采取防止坑外雨水流入基坑的措施，坑内雨水应及时排出。

雨期施工当基坑边坡不稳定时，其坡度应适当放缓；对软土边坡应采取保护措施。

基坑土方应随挖随运，当采用机械挖、运联合作业时，宜将适于回填的土分类堆存备各用。

基坑开挖至接近设计高程，发现土质与设计不符或其他异常情况肘，应由施工、建设、设计单位会同研究处理措施。

地基不得扰动，也不得超挖。

当局部扰动或超挖过允许偏差时，应按下列规定处理，并做施工记录。

地基因排水不良被扰动时，应将扰动部分全部清除，可回填卵石、碎石或级配砾石；地基超挖时，应采用原土回填压实，其压实度不应低于原地基的天然密实度；出地基含水量较大时，可回填卵石、碎石成级配砂石；岩石地基局部超挖时超过允许偏差时，成将基底碎碴全部清除，回填低强度混凝土或碎石。

基坑开挖至设计高程后，应及时组织验收和进行下一工序的施工、基坑验收后应予保护，防止扰动。

⑴据地质勘察报告结合现场踏勘及本工程的特点，采用机械放坡开挖，用机械挖至设计底标高处＋0.4米。
