【CN209907679U】一种现浇混凝土构件用的免拆模板面板支撑结构【专利】
一种现浇混凝土构造柱及圈梁免拆模壳及其制作方法[发明专利]
![一种现浇混凝土构造柱及圈梁免拆模壳及其制作方法[发明专利]](https://img.taocdn.com/s3/m/9e5554336f1aff00bfd51e2a.png)
专利名称：一种现浇混凝土构造柱及圈梁免拆模壳及其制作方法
专利类型：发明专利
发明人：倪冬辉,毕思达,吴赛金,周凯,陈皓,徐咏春,马丽
申请号：CN201911008984.7
申请日：20191023
公开号：CN110952776A
公开日：
20200403
专利内容由知识产权出版社提供
摘要：本发明公开了一种现浇混凝土构造柱及圈梁免拆模壳模板体系及其制作方法，模板体系主要由E型模壳、内部H型金属夹片和外部金属支架三部分组成，E型模壳和H型金属夹片可作为建筑材料可永久使用，外部金属支架属于配合浇筑混凝土的临时设备，可以长期重复使用，待混凝土浇筑完成稳定成型后撤除。
H型金属夹片的作用在于固定上下两块模壳，可以让上下两块模壳嵌入其中，同时H型金属夹片局部嵌入后续现浇混凝土中，实现内部稳定连接。
本模板体系有效减少了施工人力与模板材料的投入，具有节约木材、节能环保、简化施工工序等优点，解决了目前施工工艺的诸多不足。
申请人：中船第九设计研究院工程有限公司
地址：200063 上海市普陀区武宁路303号
国籍：CN
代理机构：上海宣宜专利代理事务所(普通合伙)
代理人：邹蕾
更多信息请下载全文后查看。
一种混凝土浇筑用建筑模板加固组件[实用新型专利]
![一种混凝土浇筑用建筑模板加固组件[实用新型专利]](https://img.taocdn.com/s3/m/82222c17cdbff121dd36a32d7375a417866fc1e9.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201720314024.3(22)申请日 2017.03.29(73)专利权人 庄堂军地址 277700 山东省临沂市苍山县大仲村镇立营庄村92号(72)发明人 庄堂军 (51)Int.Cl.E04G 17/00(2006.01)(54)实用新型名称一种混凝土浇筑用建筑模板加固组件(57)摘要本实用新型公开了一种混凝土浇筑用建筑模板加固组件，包括第一夹持杆和第二夹持杆，所述第一夹持杆和第二夹持杆呈垂直设置，且第一夹持杆和第二夹持杆之间通过两个相互卡接的紧固件连接，所述第一夹持杆和第二夹持杆上均设有穿插口，所述穿插口内插设有限位件，所述限位件的一端穿过穿插口，且限位件穿过穿插口的一端分别与第一夹持杆、第二夹持杆相抵，所述紧固件卡接于第一夹持杆和第二夹持杆上。
本实用新型操作方便，链接简单，保证拐角的直角标准，便于拆装操作，固定有力，可靠；尺寸可调，可以实现各种尺寸柱体、剪力墙、过梁等模板的加固支撑，为使用者提供了一种高效快速方便拆卸的加固组件。
权利要求书1页 说明书2页 附图2页CN 206646824 U 2017.11.17C N 206646824U1.一种混凝土浇筑用建筑模板加固组件，包括第一夹持杆（1）和第二夹持杆（3），其特征在于，所述第一夹持杆（1）和第二夹持杆（3）呈垂直设置，且第一夹持杆（1）和第二夹持杆（3）之间通过两个相互卡接的紧固件（2）连接，所述第一夹持杆（1）和第二夹持杆（3）上均设有穿插口，所述穿插口内插设有限位件（4），所述限位件（4）的一端穿过穿插口，且限位件（4）穿过穿插口的一端分别与第一夹持杆（1）、第二夹持杆（3）相抵，所述紧固件（2）卡接于第一夹持杆（1）和第二夹持杆（3）上。
2.根据权利要求1所述的一种混凝土浇筑用建筑模板加固组件，其特征在于，所述紧固件（2）包括第一卡杆（21）、第一卡块（22）、第二卡杆（23）、第三卡杆（24）、第四卡杆（25）和第二卡块（26），所述第二卡杆（23）连接于第三卡杆（24）和第四卡杆（25）之间，且第二卡杆（23）与第三卡杆（24）、第四卡杆（25）垂直设置。
【CN209854778U】一种后浇带免支撑结构【专利】

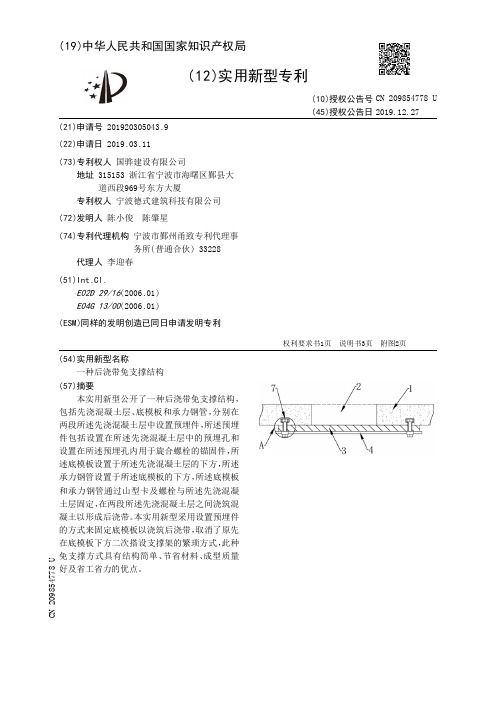

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920305043.9(22)申请日 2019.03.11(73)专利权人 国骅建设有限公司地址 315153 浙江省宁波市海曙区鄞县大道西段969号东方大厦专利权人 宁波德式建筑科技有限公司(72)发明人 陈小俊 陈肇星 (74)专利代理机构 宁波市鄞州甬致专利代理事务所(普通合伙) 33228代理人 李迎春(51)Int.Cl.E02D 29/16(2006.01)E04G 13/00(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种后浇带免支撑结构(57)摘要本实用新型公开了一种后浇带免支撑结构，包括先浇混凝土层、底模板和承力钢管，分别在两段所述先浇混凝土层中设置预埋件，所述预埋件包括设置在所述先浇混凝土层中的预埋孔和设置在所述预埋孔内用于旋合螺栓的锚固件，所述底模板设置于所述先浇混凝土层的下方，所述承力钢管设置于所述底模板的下方，所述底模板和承力钢管通过山型卡及螺栓与所述先浇混凝土层固定，在两段所述先浇混凝土层之间浇筑混凝土以形成后浇带。
本实用新型采用设置预埋件的方式来固定底模板以浇筑后浇带，取消了原先在底模板下方二次搭设支撑架的繁琐方式，此种免支撑方式具有结构简单、节省材料、成型质量好及省工省力的优点。
权利要求书1页 说明书3页 附图2页CN 209854778 U 2019.12.27C N 209854778U权 利 要 求 书1/1页CN 209854778 U1.一种后浇带免支撑结构，其特征在于，包括先浇混凝土层(1)、底模板(3)和承力钢管(4)，分别在两段所述先浇混凝土层(1)中设置预埋件(7)，所述预埋件(7)包括设置在所述先浇混凝土层(1)中的预埋孔(71)和设置在所述预埋孔(71)内用于旋合螺栓(6)的锚固件(72)，所述底模板(3)设置于所述先浇混凝土层(1)的下方，所述承力钢管(4)设置于所述底模板(3)的下方，所述底模板(3)和承力钢管(4)通过山型卡(5)及螺栓(6)与所述先浇混凝土层(1)固定，在两段所述先浇混凝土层(1)之间浇筑混凝土以形成后浇带(2)。
一种免拆楼面模板结构[实用新型专利]
![一种免拆楼面模板结构[实用新型专利]](https://img.taocdn.com/s3/m/5f01052b4028915f814dc220.png)

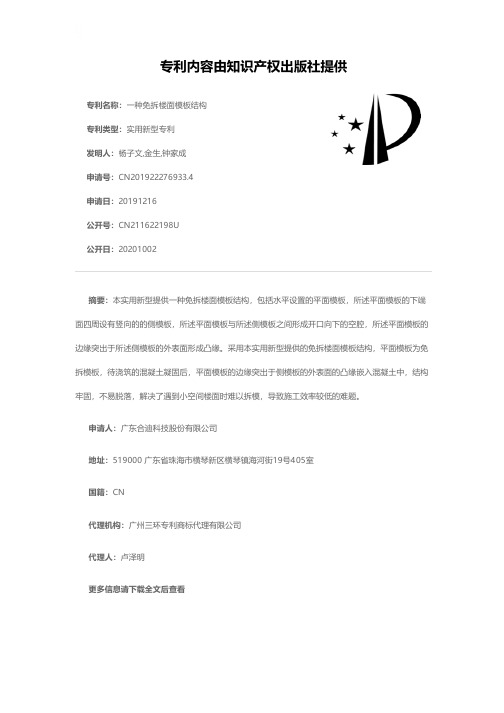

专利名称：一种免拆楼面模板结构专利类型：实用新型专利
发明人：杨子文,金生,钟家成
申请号：CN201922276933.4
申请日：20191216
公开号：CN211622198U
公开日：
20201002
专利内容由知识产权出版社提供
摘要：本实用新型提供一种免拆楼面模板结构，包括水平设置的平面模板，所述平面模板的下端面四周设有竖向的的侧模板，所述平面模板与所述侧模板之间形成开口向下的空腔，所述平面模板的边缘突出于所述侧模板的外表面形成凸缘。
采用本实用新型提供的免拆楼面模板结构，平面模板为免拆模板，待浇筑的混凝土凝固后，平面模板的边缘突出于侧模板的外表面的凸缘嵌入混凝土中，结构牢固，不易脱落，解决了遇到小空间楼面时难以拆模，导致施工效率较低的难题。
申请人：广东合迪科技股份有限公司
地址：519000 广东省珠海市横琴新区横琴镇海河街19号405室
国籍：CN
代理机构：广州三环专利商标代理有限公司
代理人：卢泽明
更多信息请下载全文后查看。
一种用于制作免拆卸模板的模具[实用新型专利]
![一种用于制作免拆卸模板的模具[实用新型专利]](https://img.taocdn.com/s3/m/b3ea10f3a8114431b80dd8d5.png)

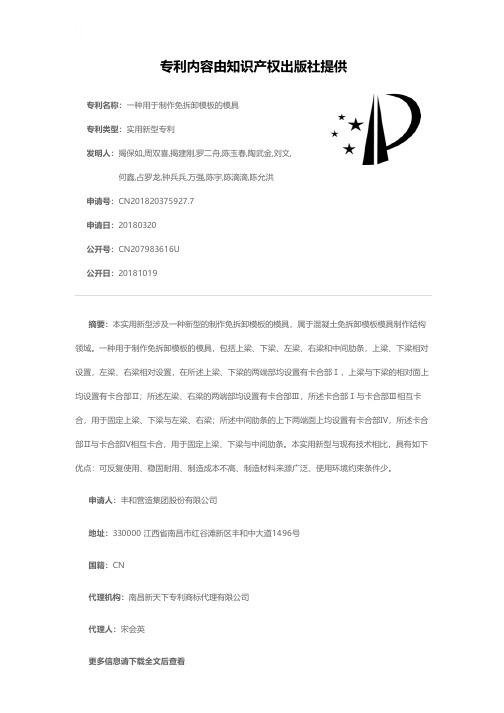

专利名称：一种用于制作免拆卸模板的模具
专利类型：实用新型专利
发明人：揭保如,周双喜,揭建刚,罗二舟,陈玉春,陶武金,刘文,何鑫,占罗龙,钟兵兵,万强,陈宇,陈滴滴,陈允洪
申请号：CN201820375927.7
申请日：20180320
公开号：CN207983616U
公开日：
20181019
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种新型的制作免拆卸模板的模具，属于混凝土免拆卸模板模具制作结构领域。
一种用于制作免拆卸模板的模具，包括上梁、下梁、左梁、右梁和中间肋条，上梁、下梁相对设置，左梁、右梁相对设置，在所述上梁、下梁的两端部均设置有卡合部Ⅰ，上梁与下梁的相对面上均设置有卡合部Ⅱ；所述左梁、右梁的两端部均设置有卡合部Ⅲ，所述卡合部Ⅰ与卡合部Ⅲ相互卡合，用于固定上梁、下梁与左梁、右梁；所述中间肋条的上下两端面上均设置有卡合部Ⅳ，所述卡合部Ⅱ与卡合部Ⅳ相互卡合，用于固定上梁、下梁与中间肋条。
本实用新型与现有技术相比，具有如下优点：可反复使用、稳固耐用、制造成本不高、制造材料来源广泛、使用环境约束条件少。
申请人：丰和营造集团股份有限公司
地址：330000 江西省南昌市红谷滩新区丰和中大道1496号
国籍：CN
代理机构：南昌新天下专利商标代理有限公司
代理人：宋会英
更多信息请下载全文后查看。
一种现浇混凝土构件用的模板支撑装置[实用新型专利]
![一种现浇混凝土构件用的模板支撑装置[实用新型专利]](https://img.taocdn.com/s3/m/931c4025da38376bae1fae63.png)

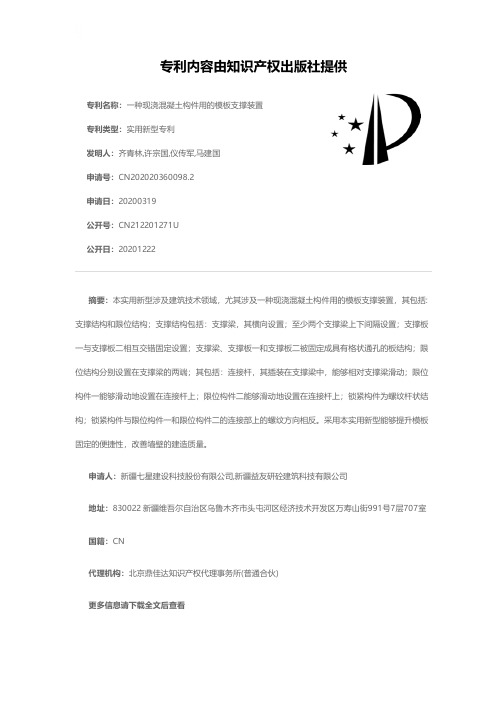

专利名称：一种现浇混凝土构件用的模板支撑装置专利类型：实用新型专利
发明人：齐青林,许宗国,仪传军,马建国
申请号：CN202020360098.2
申请日：20200319
公开号：CN212201271U
公开日：
20201222
专利内容由知识产权出版社提供
摘要：本实用新型涉及建筑技术领域，尤其涉及一种现浇混凝土构件用的模板支撑装置，其包括:支撑结构和限位结构；支撑结构包括：支撑梁，其横向设置；至少两个支撑梁上下间隔设置；支撑板一与支撑板二相互交错固定设置；支撑梁、支撑板一和支撑板二被固定成具有格状通孔的板结构；限位结构分别设置在支撑梁的两端；其包括：连接杆，其插装在支撑梁中，能够相对支撑梁滑动；限位构件一能够滑动地设置在连接杆上；限位构件二能够滑动地设置在连接杆上；锁紧构件为螺纹杆状结构；锁紧构件与限位构件一和限位构件二的连接部上的螺纹方向相反。
采用本实用新型能够提升模板固定的便捷性，改善墙壁的建造质量。
申请人：新疆七星建设科技股份有限公司,新疆益友研砼建筑科技有限公司
地址：830022 新疆维吾尔自治区乌鲁木齐市头屯河区经济技术开发区万寿山街991号7层707室国籍：CN
代理机构：北京鼎佳达知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。
一种应用于装配式现浇段无支撑工具化模板体系[实用新型专利]
专利名称：一种应用于装配式现浇段无支撑工具化模板体系专利类型：实用新型专利
发明人：郭延义,胡董超,黄时锋,赵欣,卫军明,黄飞祥,祁真,吴樟强,廖志斌,姜波
申请号：CN201822029713.7
申请日：20181205
公开号：CN209760799U
公开日：
20191210
专利内容由知识产权出版社提供
摘要：针对现有技术中，现浇段下方需要搭设支撑排架导致施工周期长、人力物力投入大、支撑排架占用施工空间过大的问题，本实用新型公开了一种应用于装配式现浇段无支撑工具化模板体系，通过在需要现浇混凝土梁段对接的两个预制节点上设置下挂机构，悬挂工字钢的两端，卡箍、模板以及现浇混凝土梁段的重量由所述工字钢承载，并由所述工字钢通过两端的下挂机构传递给两个预制节点，不但具有施工方便，效率高的优点，而且稳定性好，承载力高，且工字钢下部没有支撑排架即浇混凝土梁段下方不用设置支撑排架，有效节约了施工操作空间以及支撑排架搭设和拆除的时间和工作量，大大减少了以往施工过程中人力物力的投入，达到绿色建筑的要求。
申请人：上海建工二建集团有限公司
地址：200120 上海市浦东新区中国(上海)自由贸易实验区福山路33号5楼D座
国籍：CN
更多信息请下载全文后查看。
一种混凝土浇注支撑装置[实用新型专利]
专利名称：一种混凝土浇注支撑装置专利类型：实用新型专利
发明人：陶征强,陆裕国,徐华龙
申请号：CN201822229088.0
申请日：20181228
公开号：CN209538680U
公开日：
20191025
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种混凝土浇注支撑装置，包括面板、支撑柱和梁架，面板由所述梁架支撑，所述梁架安装在所述支撑柱上端，所述梁架包括位于两侧的纵梁和横向连接所述纵梁的横梁，所述支撑柱上端设有一段螺纹段，所述螺纹段顶端固定有支撑板，所述支撑板与所述纵梁连接端设有卡接结构，所述卡接结构包括设在所述支撑板端部朝所述纵梁开口的卡接槽、铰接在所述卡接槽内的上挡板和下卡接件和固定安装在所述纵梁连接端的卡接挂板，所述卡接挂板包括朝所述卡接槽底部伸出的上卡接部和下卡接部，所述上卡接部与水平状态下的上挡板卡接配合，所述下卡接部具有所述下卡接件转动后卡入的卡槽。
本实用新型拆装方便，连接可靠，不易受震动影响。
申请人：安徽中固建设有限公司
地址：242400 安徽省芜湖市南陵县籍山镇五小地段(利民北路东侧)
国籍：CN
代理机构：芜湖思诚知识产权代理有限公司
代理人：项磊
更多信息请下载全文后查看。
一种现浇钢筋混凝土楼板模板结构[发明专利]
专利名称：一种现浇钢筋混凝土楼板模板结构专利类型：发明专利
发明人：张小兵,张铖
申请号：CN202011485278.4
申请日：20201216
公开号：CN112681593A
公开日：
20210420
专利内容由知识产权出版社提供
摘要：本申请涉及一种现浇钢筋混凝土楼板模板结构，涉及建筑施工领域，为了解决现有的钢筋混凝土楼板需在预楼板模板上现浇制混凝土层板，现浇制混凝土层板与预楼板模板之间依然为两块不同时间浇制的楼板，虽通过混凝土的粘性使得现浇制混凝土层板与预楼板模板相粘连；但是，一旦发生地震等自然灾害，现浇制混凝土层板与预楼板模板之间通过混凝土粘性的连接处容易发生分离的问题；其包括预楼板模板和现浇制混凝土层板，预楼板模板上设置有若干预埋件，预埋件包括连接杆和位于连接杆两端的加固块，其中一个加固块位于预楼板模板内，另一个加固块位于现浇制混凝土层板内。
本申请具有提高了现浇钢筋混凝土楼板模板结构的牢固性的效果。
申请人：张小兵,张铖
地址：226500 江苏省南通市如皋市柴湾镇戴庄陈庄小学宿舍1号
国籍：CN
代理机构：北京维正专利代理有限公司
代理人：张伟
更多信息请下载全文后查看。
一种现浇砼用模壳构件[发明专利]
专利名称：一种现浇砼用模壳构件专利类型：发明专利
发明人：邱则有
申请号：CN200510129257.8
申请日：20030311
公开号：CN1789632A
公开日：
20060621
专利内容由知识产权出版社提供
摘要：一种现浇砼用模壳构件，包括轻质材料构件(1)，其特征在于包裹层无裸露全部包裹轻质材料构件(1)外表。
这样，由于在轻质材料构件(1)制作容易，不需要大量模具；同时，轻质材料构件(1)外有周围侧壁(2)和下底(3)作为保护层，因而强度高，不易破损，此外，模壳构件还具有重量轻、搬运方便、保温、隔热、隔音等特点，适用于各种现浇钢筋砼楼盖、屋盖、基础底板、墙体、空腹桥梁、大体积砼工程等不同场合。
申请人：邱则有
地址：410011 湖南省长沙市芙蓉中路二段59号顺天城28楼
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920627428.7
(22)申请日 2019.05.05
(73)专利权人 河北晶达建筑科技股份有限公司
地址 050400 河北省石家庄市平山县工业
园工业路111号
(72)发明人 张晶廷
(74)专利代理机构 石家庄元汇专利代理事务所
(特殊普通合伙) 13115
代理人 修红霞
(51)Int.Cl.
E04B 2/86(2006.01)
(54)实用新型名称
一种现浇混凝土构件用的免拆模板面板支
撑结构
(57)摘要
本实用新型公开了一种现浇混凝土构件用
的免拆模板面板支撑结构，属于房屋建筑技术领
域，面板支撑结构包括面板、支撑框及用来连接
面板与支撑框的连接件，关键在于：所述的面板
为免拆的无机面板，支撑框为金属背框，金属背
框与无机面板贴合的部位开设有定位孔，连接件
为螺丝钉，螺丝钉穿过金属背框上的定位孔后与
无机面板临时固定连接形成模板的面板系统。
安
装时，将螺丝钉穿过定位孔与无机面板固定在一
起即可，拆卸时，只要将螺丝钉拧下来就可以将
金属背框与无机面板分离。
金属背框与无机面板
之间的连接结构简单，拆装时方便快捷，省时省
力，
可以提高施工效率。
权利要求书1页 说明书2页 附图4页CN 209907679 U 2020.01.07
C N 209907679
U
权 利 要 求 书1/1页CN 209907679 U
1.一种现浇混凝土构件用的免拆模板面板支撑结构，包括面板、支撑框及用来连接面板与支撑框的连接件，其特征在于：所述的面板为免拆的无机面板(1)，支撑框为金属背框(2)，金属背框(2)与无机面板(1)贴合的部位开设有定位孔(3)，连接件为螺丝钉，螺丝钉穿过金属背框(2)上的定位孔(3)后与无机面板(1)临时固定连接形成模板的面板系统。
2.根据权利要求1所述的一种现浇混凝土构件用的免拆模板面板支撑结构，其特征在于：所述的金属背框(2)是由L型、U型、方管、T型、π型、工字型结构中的至少一种固定连接形成的框型结构，金属背框(2)的材质为铝合金或钢材。
3.根据权利要求1所述的一种现浇混凝土构件用的免拆模板面板支撑结构，其特征在于：所述的定位孔(3)开设在金属背框(2)上，或者是，开设在与金属背框(2)焊接固定的附加件(4)上。
4.根据权利要求2所述的一种现浇混凝土构件用的免拆模板面板支撑结构，其特征在于：所述的金属背框(2)包括一组方管(2-1)，所有的方管(2-1)沿无机面板(1)的长度方向排列，所有方管(2-1)的上端借助上板体(2-2)固定连接，所有方管(2-1)的下端借助下板体(2-3)固定连接，方管(2-1)与无机面板(1)贴合的侧壁上开设有定位孔(3)，方管(2-1)远离无机面板(1)的侧壁上与定位孔(3)相对应的位置开设有操作孔(2-4)。
5.根据权利要求1所述的一种现浇混凝土构件用的免拆模板面板支撑结构，其特征在于：每个无机面板(1)上都设置有一组金属背框(2)，所有的金属背框(2)沿无机面板(1)的长度方向排列，相邻的金属背框(2)紧密接触。
2。
