逆变器、环境监测仪、储能电池通信协议-V2
2024年度锂电池储能系统技术协议
锂电池储能系统技术协议合同编号：__________第一章：定义与术语1.1定义1.1.1“合同方”指甲方和乙方。
1.1.2“合同”指本协议及其附件。
1.1.3“产品”指甲方提供的锂电池储能系统。
1.1.4“服务”指甲方提供的技术支持和服务。
1.1.5“交付”指甲方将产品和服务交付给乙方。
1.1.6“验收”指乙方对产品和服务进行确认和接受。
1.2术语1.2.1“技术规格”指产品应满足的技术要求。
1.2.2“合同价值”指产品和服务应支付的价格。
1.2.3“合同期限”指合同的有效期限。
1.2.4“知识产权”指与产品和服务相关的知识产权。
第二章：合同目的与范围2.1合同目的2.1.1甲方的目的是向乙方提供符合技术规格的锂电池储能系统。
2.1.2乙方的目的是购买和使用甲方的产品和服务。
2.2合同范围2.2.1甲方的责任包括提供产品和服务。
2.2.2乙方的责任包括支付合同价值和配合甲方的交付。
第三章：产品与服务3.1产品3.1.1甲方应提供符合技术规格的锂电池储能系统。
3.1.2甲方应保证产品的质量和性能。
3.2服务3.2.1甲方应提供与产品相关的技术支持和服务。
3.2.2甲方应保证服务的及时性和有效性。
第四章：交付与验收4.1交付4.1.1甲方应在合同期限内完成产品的交付。
4.1.2甲方应在交付前进行必要的检查和测试。
4.2验收4.2.1乙方应在交付后进行验收，确认产品的质量和性能。
4.2.2乙方应在验收合格后签署验收证明。
第五章：价格与支付5.1价格5.1.1产品的价格应在合同中明确约定。
5.1.2服务的价格应在合同中明确约定。
5.2支付5.2.1乙方应在验收合格后支付合同价值。
5.2.2乙方应按照合同约定的方式进行支付。
第六章：质量保证与维护6.1质量保证6.1.1甲方保证产品符合技术规格和行业标准。
6.1.2甲方应提供产品合格证明和相关检测报告。
6.1.3甲方应对产品进行质量跟踪和售后服务。
6.2维护6.2.1甲方应提供产品维护服务，包括定期检查和保养。
逆变器和通讯柜技术协议
XXX48.8兆瓦村级光伏扶贫电站建设项目X标段80KW组串式逆变器技术协议买方：XXXXXX工程有限公司卖方：XXXXXXX科技有限公司设计方：XXXXXXX设计研究院签订日期：2019年4月签订地点：陕西·1 总则1、本技术协议适用于XXX“十三五”第二批光伏扶贫电站第四标段所需的组串式逆变器、智能通讯设备及其附属设备。
卖方提供设备的技术规格须响应本技术协议所提出的技术规定和要求。
2、本技术协议提出了最低限度的技术要求，并未对一切技术细节规定所有的技术要求和适用的标准，卖方应保证提供符合本技术协议和有关最新工业标准的优质产品及其相应服务。
对国家有关安全、健康、环保等强制性标准，必须满足其要求。
卖方提供的产品必须满足本技术协议的要求。
3、卖方执行的标准与本技术协议所列标准有矛盾时，按较高标准执行。
4、卖方应协同设计方完成深化方案设计，配合施工图设计，进行系统调试和验收，并承担培训及其它附带服务。
合同签订后10天内，卖方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运行、验收、运行和维护等采用的标准目录给买方，由买方确认.5、本技术协议要求卖方提供的文件和资料为中文版本。
2 工程概况1、工程概述1.1、逆变器设备采购清单125台型式规格为80kW的组串式逆变器、8台智能子方阵通讯设备及附属设备、配套服务。
1.2、场区位置及气候条件该项目选址位于XX市XX县XX镇、XX镇，场址位于东径106°01'26.28″～106°05'59″、北纬34°52'49″～34°50'58″之间，总占地面积约2353亩，本项目11个村级联建电站总装机容量为48.8MW，采用375Wp高效单晶硅组件，距离XX县城约14～20km，交通便利，场址海拔高程在1700m～1900m之间。
第四标段位于本电站山湾区域内，容量为9.7875MW。
光伏并网逆变器通讯协议,(Modbus)
光伏并网逆变器通讯协议（Modbus）V1.0.2一、 概述本协议适用于我司光伏并网逆变器与上位机监控软件之间的通信。
采用MODBUS RTU或MODBUS TCP/IP(需硬件支持)通讯规约。
本协议可以实时读取逆变器的运行数据、故障状态。
二、 物理接口RS485（波特率：9600bps ，校验：无，数据位：8，停止位：1）、以太网接口（可选）等。
三、 光伏并网逆变器地址定义表3x地址类型为只读输入寄存器支持0x04命令，4x地址类型为保持寄存器支持0x03、0x10、0x06命令。
3.1 运行信息变量地址定义数据范围单位地址类型序号名称地址数据类型（参见注1）运行数据1 设备类型编码 5000U16 3x2 额定输出功率 5001 U16 0.1kW 3x3x3 输出类型5002U16 0—两相，仅A相电压，A相电流有效；1—三相四线；2—三相三线；4 日发电量5003U16 0.1kWh 3x5 总发电量5004～5005U32kWh 3x6 总运行时间5006～5007U32h 3x7 机内空气温度5008 S16 0.1℃3x8 保留5009 3x9 保留5010 3x10 直流电压1 5011 U16 0.1V 3x11 直流电流1 5012 U16 0.1A 3x12 直流电压25013 U16 0.1V 3x （见注2）13 直流电流25014 U16 0.1A 3x （见注2）14 保留5015 3x15 保留5016 3x16 总直流功率5017～5018 U32W 3x17 A相电压/AB5019 U16 0.1V 3x线电压18 B相电压/BC5020 U16 0.1V 3x 线电压5021 U16 0.1V 3x 19 C相电压/CA线电压20 A相电流5022 U16 0.1A 3x21 B相电流5023 U16 0.1A 3x22 C相电流5024 U16 0.1A 3x23 保留5025～5026 U323x24 保留5027～5028 U323x25 保留5029～5030 U323x26 总有功功率 5031～5032 U32W 3x27 保留 5033～5034 S32 3x28 保留 5035 S16 3x29 电网频率 5036 U16 0.1Hz 3x30 逆变器效率5037 U16 0.1% 3x31 设备状态5038 U16 见附录一3x32 状态时间：年5039 U16 3x33 状态时间：月5040 U16 3x34 状态时间：日5041 U16 3x35 状态时间：时5042 U16 3x36 状态时间：分5043 U16 3x37 状态时间：秒5044 U16 3x38 状态数据1 5045 U16 见附录一3x39 保留5046 U16 3x40 保留5047 U16 3x5048～5049 U16 3x 41 保留（以下数据仅适用于SG630K机型）42 故障状态5050～5051 U32 见附录一3x43 保留5054～5057 3x44 节点状态5058～5059 U32 见附录二3x45 保留5060～5061 3x46 电抗器温度5062 S16 0.1℃3x47 模块温度1 5063 S16 0.1℃3x48 模块温度2 5064 S16 0.1℃3x49 模块温度3 5065 S16 0.1℃3x50 模块温度4 5066 S16 0.1℃3x51 模块温度5 5067 S16 0.1℃3x52 模块温度6 5068 S16 0.1℃3x53 环境温度1 5069 S16 0.1℃3x54 环境温度2 5070 S16 0.1℃3x 3.2 参数设置地址定义序号名称地址数据类型（参见注1）数据范围单位地址类型设置数据1 系统时钟：年5000 U16 4x2 系统时钟：月5001 U16 4x3 系统时钟：日5002 U16 4x4 系统时钟：时5003 U16 4x5 系统时钟：分5004 U16 4x6 系统时钟：秒5005 U16 4x7 开机/关机5006 U16 0xCF(开机)/0xCE(关机)/其他(不操作)4x8 限功率开关(见注3) 5007 U16 0xAA启用，0x55关闭（0xAA时限功率设置起作用，0x55时限功率设置自动恢复100%）4x9 限功率设置(见注3)5008 U16 0~1000 0.1% 4x10 保留5009 U16 4x11 保留5010 U16 4x12 保留5011 U16 4x13 保留5012 U16 4x14 保留5013 U16 4x15 保留5014 U16 4x16 保留5015 U16 4x17 保留5016 U16 4x18 保留5017 U16 4x19 保留5018 U16 4x20 功率因数设置(见注4) 5019 S16 SG250K、SG500K（-1000~-950，950~1000）;其他（-1000~-900，900~1000）0.001 4x21 保留5020 U16 4x22 保留5021 U16 4x23 保留5022 U16 4x24 保留5023 U16 4x25 保留5024 U16 4x26 保留5025～5028 4x27 保留5029U16 4x28 保留5030U16 4x29 保留5031U16 4x30 保留5032U16 4x31 保留5033U16 4x注1：①U16---无符号16bits整型数；②U32---无符号32bits整型数；③ S16---有符号16bits整型数；④S32---有符号32bits整型数；注2、SG10KTL~SG30KTL支持；注3、SG1K5TL不支持；注4、SG1K5TL不支持；附录：一、状态信息定义如下：序号 状态 状态码 故障状态 状态数据1 运行 0x0000 NO2 直流过压 0x0001 YES3 保留4 保留5 电网过压 0x0008 YES6 电网欠压 0x0010 YES7 变压器过温 0x0020 YES8 频率故障 0x0040 YES9 孤岛故障 0x0080 YES10 保留11 硬件故障 0x0200YES参见硬件故障数据12 接地故障 0x0400 YES13 模块故障 0x0800YES参见模块故障数据14 保留15 保留16 接触器故障 0x4000 YES17 停机 0x8000 NO18 初始待机 0x1200 NO19 按键关机 0x1300 NO20 待机 0x1400 NO21 紧急停机 0x1500 NO22 启动中 0x1600 NO23 电网过频 0x1700 YES24 电网欠频 0x1800 YES25 直流母线过压 0x2300 YES26 直流母线欠压 0x2400 YES27 逆变过压 0x2700 YES28 输出过载 0x2800 YES29 蓄电池过压 0x2900 YES30 蓄电池欠压 0x3000 YES31 保留32 接触器吸合 0x5000 NO33 接触器断开 0x5100 NO34 关机中 0x5200 NO35 直流脱扣 0x5300 NO36 交流脱扣 0x5400 NO37 故障（此状态仅适用于SG630K机型）0x5500YES参见故障状态位定义硬件故障数据：0001―――直流电压AD采样通道异常0002―――直流电流AD采样通道异常0003―――交流电压V1 AD采样通道异常0004―――交流电压V2 AD采样通道异常0005―――交流电压V3 AD采样通道异常0006―――交流电流I1 AD采样通道异常0007―――交流电流I2 AD采样通道异常0008―――交流电流I3 AD采样通道异常0009―――机器内温度AD采样通道异常0010―――漏电流检测AD采样通道异常0011―――直流漏电流检测AD采样通道异常0012―――交流漏电流检测AD采样通道异常0013―――直流母线电压AD采样通道异常注：在此之外的硬件故障时，统一传代码1000。
新能源电站用到的通信协议
新能源电站用到的通信协议新能源电站用到的通信协议相关方程式一、方程式基本概述在新能源电站中，通信协议相关的方程式用于描述各种通信过程中的数量关系、信号传输特性以及数据交互规律等。
这些方程式是理解和优化新能源电站通信系统的重要工具。
例如，在数据传输速率与信号带宽的关系中，可能存在类似香农公式这样的方程式来描述通信信道的极限传输能力。
它不仅仅是简单的数学表达式，更是对通信协议在物理层、链路层、网络层等不同层面工作机制的数学抽象。
二、方程类型介绍1. 传输速率方程对于新能源电站内设备间的通信，如光伏板监测数据传输到中控系统，传输速率方程可以表示为：$R = B\log_2(1 + S/N)$（香农公式，其中$R$是数据传输速率，$B$是信号带宽，$S$是信号功率，$N$是噪声功率）。
这个方程用于评估在一定的信号与噪声条件下，通信系统能够达到的最大传输速率。
2. 校验方程在数据链路层，为了确保数据传输的准确性，会采用校验码。
例如循环冗余校验（CRC）方程。
对于一个生成多项式为$G(x)$，要发送的数据多项式为$M(x)$，计算CRC校验码的方程为：$M(x)\times x^n\div G(x)$，其中$n$是生成多项式$G(x)$的次数。
得到的余数就是CRC校验码，它会附加在原始数据后面一起发送，接收方通过相同的计算来验证数据是否正确。
3. 网络拓扑方程在描述新能源电站通信网络的拓扑结构时，可能会用到图论中的方程。
例如，对于一个由$n$个节点（设备）组成的网络，其连接边（通信链路）的数量$m$与节点度（每个节点连接的链路数）之间可能存在关系方程。
如果用$d_i$表示第$i$个节点的度，那么$\sum_{i = 1}^{n}d_i = 2m$，这个方程有助于分析网络的连通性和可靠性。
三、方程构建方法1. 基于物理原理构建以传输速率方程为例，香农公式是基于信息论中的熵概念和热噪声的物理特性构建的。
通过对信号和噪声在通信信道中的能量分布和信息承载能力的研究，得出了信号带宽、信号功率和噪声功率与传输速率之间的关系。
BMU007-12电池监测仪通信协议V1_0

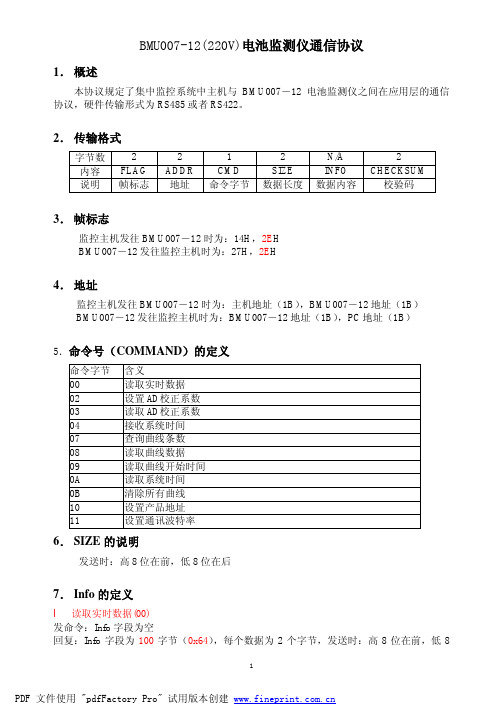

BMU007-12(220V)电池监测仪通信协议1．概述本协议规定了集中监控系统中主机与BMU007－12电池监测仪之间在应用层的通信协议，硬件传输形式为RS485或者RS422。
2．传输格式字节数 2 2 1 2 N/A 2内容FLAG ADDR CMD SIZE INFO CHECKSUM说明帧标志地址命令字节数据长度数据内容校验码3．帧标志监控主机发往BMU007－12时为：14H，2E HBMU007－12发往监控主机时为：27H，2E H4．地址监控主机发往BMU007－12时为：主机地址（1B），BMU007－12地址（1B）BMU007－12发往监控主机时为：BMU007－12地址（1B），PC地址（1B）5．命令号（COMMAND）的定义命令字节含义00 读取实时数据02 设置AD校正系数03 读取AD校正系数04 接收系统时间07 查询曲线条数08 读取曲线数据09 读取曲线开始时间0A 读取系统时间0B 清除所有曲线10 设置产品地址11 设置通讯波特率6．SIZE的说明发送时：高8位在前，低8位在后7．Info的定义l读取实时数据(00)发命令：Info字段为空回复：Info字段为100字节（0x64），每个数据为2个字节，发送时：高8位在前，低8位在后。
举例：说明：以下所有举例都假设上位机器地址为1、下位机地址为2；所有数据都为十六进制，用空格隔开；xx表示用户数据；kk表示校验码。
上对下：142E01 02 00 0000 kkkk下对上：272E02 01 00 0064xx …xx kkkk实时数据共有50*2字节，50个通道，依次为：40个单体电池电压，总电压，总电流，三个温度，两个模拟量，三个备用。
l设置AD校正系数(02)发命令：Info字段为3B格式：第一字节为要设置的通道号（0～49），第二字节为系数高字节，第三字节为系数低字节。
例如：00 03 E8，就是将第0通道（第一个电池电压）的系数设置为0x3E8，即1000。
并网逆变器技术协议
并网逆变器技术协议协议名称：并网逆变器技术协议一、协议目的本协议旨在规定并网逆变器技术的相关要求和规范，确保并网逆变器在电力系统中的安全、稳定运行，促进清洁能源的有效利用。
二、协议范围本协议适用于所有生产、销售和使用并网逆变器的相关各方。
三、术语定义1. 并网逆变器：指将可再生能源发电设备（如太阳能光伏、风力发电等）产生的直流电能转换为交流电能，并通过电力系统进行输送的装置。
2. 清洁能源：指太阳能、风能等可再生能源，其发电过程中不产生或产生极少的污染物。
3. 电力系统：指包括发电、输电、配电和用电等环节的电力供应系统。
四、技术要求1. 逆变器设计要满足国家相关法律法规和标准的要求，保证产品的质量和安全性。
2. 并网逆变器应具备高效转换直流电能为交流电能的能力，转换效率应达到行业标准要求。
3. 逆变器应具备较高的可靠性和稳定性，能够适应各种恶劣的环境条件，并具备防雷、防火、防潮等保护功能。
4. 并网逆变器应具备较好的电网适应性，能够与电力系统实现稳定的电能交互，确保电力系统的安全运行。
5. 逆变器应具备智能监测和故障诊断功能，能够实时监测系统运行状态并及时报警，提供故障诊断和排除方案。
6. 逆变器应具备远程监控和控制功能，能够通过网络实现对逆变器的远程监控、参数设置和故障处理等操作。
7. 逆变器应具备数据采集和传输功能，能够实时采集和传输电力系统的运行数据，为电力系统的运行管理和优化提供支持。
五、测试与验收1. 生产商应对生产的并网逆变器进行严格的质量控制和测试，确保产品符合相关标准和规范的要求。
2. 用户在购买并网逆变器后，应按照生产商提供的使用说明进行正确安装和调试，并进行相应的测试和验收。
3. 测试和验收内容包括但不限于逆变器的转换效率、电网适应性、故障诊断和远程监控等功能的检测和评估。
4. 测试和验收结果应记录并报告相关方，必要时可以进行第三方的检测和评估。
六、维护与保养1. 用户在使用并网逆变器过程中应定期对逆变器进行维护和保养，确保其正常运行。
储能+v2g pdf研究报告
