逆变器工作原理逆变器是一种将直流电转换为交流电的电子装置。
它在可再生能源系统（如太阳能和风能系统）以及电力传输和工业应用中起着重要的作用。
本文将详细介绍逆变器的工作原理。
一、逆变器的基本原理逆变器的基本原理是通过改变电流的方向和频率，将直流电转换为交流电。
它主要由三个部分组成：整流器、逆变器和滤波器。
1. 整流器：整流器将交流电转换为直流电。
在太阳能系统中，太阳能电池板会产生直流电，而在风能系统中，风力发电机会产生交流电。
整流器的主要功能是将这些电流转换为直流电，以供逆变器使用。
2. 逆变器：逆变器是逆变器系统的核心部分。
它将直流电转换为交流电。
逆变器通过使用开关器件（如晶体管或场效应晶体管）来控制电流的流动方向和频率。
通过逆变器，我们可以将直流电转换为所需的交流电，以满足各种电器设备的需求。
3. 滤波器：滤波器用于平滑输出的交流电信号。
由于逆变器输出的交流电信号可能存在一些噪声和谐波，滤波器可以去除这些干扰，使输出的交流电信号更加纯净和稳定。
二、逆变器的工作过程逆变器的工作过程可以分为以下几个步骤：1. 输入直流电：逆变器的输入是直流电，通常来自太阳能电池板或风力发电机。
这些直流电经过整流器后，进入逆变器。
2. 逆变器控制：逆变器通过控制开关器件的开关状态来实现对电流方向和频率的控制。
逆变器内部的控制电路会根据输入的直流电信号和输出交流电的需求来调整开关器件的工作状态。
3. 逆变器输出：逆变器将经过控制后的直流电转换为所需的交流电输出。
输出的交流电信号通常具有可调节的频率和电压，以适应不同的应用需求。
4. 滤波器处理：逆变器输出的交流电信号可能存在一些噪声和谐波。
为了使输出的交流电信号更加纯净和稳定，逆变器通常会使用滤波器进行处理。
滤波器可以去除这些干扰，使输出的交流电信号质量更高。
5. 输出交流电供电：经过整流、逆变和滤波处理后，逆变器输出的交流电信号可以供给各种电器设备使用，如家庭电器、工业设备等。
逆变器工作原理

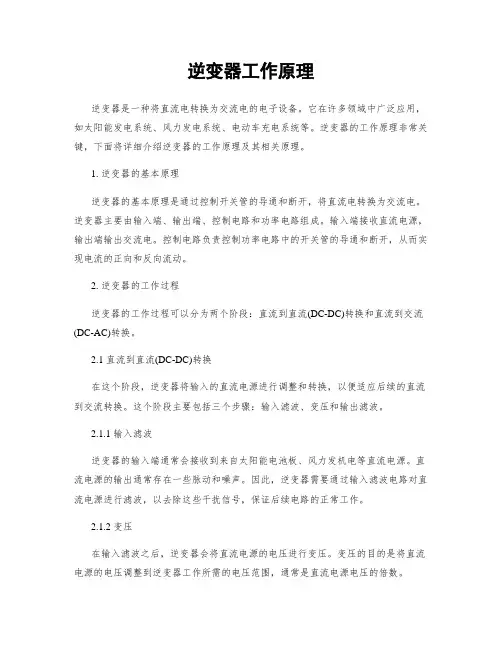

逆变器工作原理逆变器是一种将直流电转换为交流电的电子设备。
它在许多领域中广泛应用，如太阳能发电系统、风力发电系统、电动车充电系统等。
逆变器的工作原理非常关键，下面将详细介绍逆变器的工作原理及其相关原理。
1. 逆变器的基本原理逆变器的基本原理是通过控制开关管的导通和断开，将直流电转换为交流电。
逆变器主要由输入端、输出端、控制电路和功率电路组成。
输入端接收直流电源，输出端输出交流电。
控制电路负责控制功率电路中的开关管的导通和断开，从而实现电流的正向和反向流动。
2. 逆变器的工作过程逆变器的工作过程可以分为两个阶段：直流到直流(DC-DC)转换和直流到交流(DC-AC)转换。
2.1 直流到直流(DC-DC)转换在这个阶段，逆变器将输入的直流电源进行调整和转换，以便适应后续的直流到交流转换。
这个阶段主要包括三个步骤：输入滤波、变压和输出滤波。
2.1.1 输入滤波逆变器的输入端通常会接收到来自太阳能电池板、风力发机电等直流电源。
直流电源的输出通常存在一些脉动和噪声。
因此，逆变器需要通过输入滤波电路对直流电源进行滤波，以去除这些干扰信号，保证后续电路的正常工作。
2.1.2 变压在输入滤波之后，逆变器会将直流电源的电压进行变压。
变压的目的是将直流电源的电压调整到逆变器工作所需的电压范围，通常是直流电源电压的倍数。
2.1.3 输出滤波经过变压之后，逆变器会对输出电压进行滤波处理，以去除可能存在的高频噪声和脉动。
输出滤波电路通常由电感和电容组成，能够平滑输出电压，提供稳定的直流电源。
2.2 直流到交流(DC-AC)转换在直流到直流转换之后，逆变器将直流电源转换为交流电。
这个阶段主要包括两个步骤：逆变和输出滤波。
2.2.1 逆变逆变是逆变器的核心过程，它通过控制开关管的导通和断开，将直流电源转换为交流电。
逆变器通常采用全桥逆变电路，由四个开关管组成。
通过控制开关管的导通和断开，可以实现交流电的正向和反向流动，从而产生所需的交流电信号。
逆变器工作原理
逆变器工作原理逆变器是一种将直流电转换成交流电的装置，它在电力系统中起着非常重要的作用。
本文将详细介绍逆变器的工作原理，从而帮助读者更好地理解逆变器的功能和应用。
一、逆变器的基本原理逆变器的基本工作原理可以简单地描述为：直流电输入，经过逆变器的转换，输出为交流电。
为了更好地理解逆变器的工作原理，我们需要了解以下几个关键概念：1. 逆变器的输入电源：逆变器一般是由直流电源供电，常见的直流电源有太阳能电池板、电池等。
逆变器会将直流电源的电能转换成为交流电。
2. 逆变器的输出电源：逆变器将直流电转换成为交流电后，输出到电力系统中使用。
输出的交流电一般具有稳定的电压和频率。
3. 逆变器的控制器：逆变器的控制器起着控制转换过程的作用，确保输出电流的稳定性和安全性。
二、逆变器的工作过程逆变器的工作过程可以分为以下几个关键步骤：1. 输入直流电的整流：逆变器将输入的直流电进行整流，确保电流的方向一致，以便进一步转换。
2. 逆变过程：逆变器通过控制器将整流后的直流电进行逆变，将直流电转换成为交流电。
逆变器的控制器会根据输出的需要来控制逆变过程的频率和电压。
3. 输出交流电调整：逆变器输出的交流电经过电力系统的传输，会受到传输过程中的电压和频率变化。
逆变器的控制器会对输出的交流电进行调整，确保输出的电压和频率稳定。
4. 保护机制：逆变器一般会有一系列的保护装置，用于保护逆变器及其周围电力系统的安全。
例如，过载保护、短路保护、过温保护等。
三、逆变器的应用领域逆变器的应用领域非常广泛，下面介绍几个典型的应用：1. 太阳能发电系统：逆变器可将太阳能电池板输出的直流电转换成为交流电，以供电力系统使用。
2. 风力发电系统：逆变器可将风力发电机输出的直流电转换成为交流电。
3. 电池储能系统：逆变器可将电池输出的直流电转换成为供电系统使用的交流电。
4. 汽车电子系统：逆变器将汽车电池的直流电转换为交流电，以供给车载电子器件使用。
逆变器工作原理
逆变器工作原理引言概述：逆变器是一种将直流电能转换为交流电能的电子设备，广泛应用于太阳能发电、风能发电、电动车辆等领域。
了解逆变器的工作原理对于电力工程师和电子爱好者来说至关重要。
本文将详细介绍逆变器的工作原理，包括其基本原理、构成要素和工作过程。
一、逆变器的基本原理1.1 电源与负载间的转换逆变器的基本原理是将直流电源转换为交流电源。
直流电源通常由电池、太阳能电池板等提供，而交流电源是我们家庭和工业中常用的电源。
逆变器通过将直流电源经过一系列电子元件的处理，将其转换为交流电源，以供给负载使用。
1.2 逆变器的拓扑结构逆变器的拓扑结构通常采用多种形式，如单相桥式、三相桥式、多电平等。
其中，单相桥式逆变器是最常见的一种。
它由四个开关管和四个二极管组成，通过开关管的开关动作来实现对直流电源的控制，从而产生交流电源。
1.3 逆变器的控制策略逆变器的控制策略是指通过控制开关管的开关动作来实现对输出电压和频率的控制。
常见的控制策略有脉宽调制（PWM）控制和谐波控制。
脉宽调制控制通过调节开关管的开关频率和占空比来控制输出电压的大小和波形的形状。
谐波控制则是通过控制开关管的开关时间来实现对输出电压的控制。
二、逆变器的构成要素2.1 开关管开关管是逆变器中最关键的元件之一，它负责控制直流电源的开关动作。
常见的开关管有晶体管和功率场效应管。
晶体管具有高开关速度和较低的导通压降，适合用于低功率逆变器。
功率场效应管则具有较低的导通电阻和较高的开关速度，适合用于高功率逆变器。
2.2 控制电路逆变器的控制电路负责对开关管的开关动作进行控制。
它通常由微处理器、控制芯片和传感器组成。
微处理器负责接收输入信号并进行相应的计算，控制芯片则负责产生控制信号，传感器则用于监测逆变器的工作状态。
2.3 滤波电路逆变器输出的交流电压中常常含有较高的谐波成分，为了减小谐波成分对负载的影响，逆变器通常需要配备滤波电路。
滤波电路可以通过电感和电容来实现对谐波的滤除，从而得到较为纯净的交流电源。
逆变器工作原理
逆变器工作原理逆变器是一种将直流电转换成交流电的电力转换装置。
它在可再生能源系统、电池储能系统、电动汽车和UPS等领域中得到广泛应用。
逆变器的工作原理是通过使用电子器件将直流电源转换为交流电源。
一、逆变器的基本原理逆变器的基本原理是利用电子器件（如晶体管、IGBT等）将直流电源转换为交流电源。
逆变器的输入端连接直流电源，输出端连接负载。
逆变器通过控制电子器件的开关状态，将直流电源转换为交流电源，输出给负载。
逆变器的工作过程可以分为两个阶段：开关器件的导通和开关器件的断开。
二、逆变器的工作过程1. 开关器件的导通阶段：在这个阶段，逆变器的输入端直流电源通过控制电路，使得开关器件导通。
导通的开关器件会将直流电源的电能传输到输出端，形成正半周的交流电信号。
在这个过程中，开关器件的导通时间和导通频率决定了输出交流电的频率和幅值。
2. 开关器件的断开阶段：在这个阶段，逆变器的输入端直流电源通过控制电路，使得开关器件断开。
断开的开关器件会阻断直流电源的电能传输，输出端的电压降为0。
在这个过程中，开关器件的断开时间和断开频率决定了输出交流电的频率和幅值。
三、逆变器的控制方式逆变器的控制方式有两种：脉宽调制（PWM）和谐波消除调制（HCC）。
1. 脉宽调制（PWM）：脉宽调制是逆变器常用的控制方式。
它通过改变开关器件导通和断开的时间比例，来控制输出交流电的频率和幅值。
脉宽调制可以使得逆变器的输出电压具有较高的质量和稳定性。
2. 谐波消除调制（HCC）：谐波消除调制是一种高级的控制方式，它可以有效地消除逆变器输出电压中的谐波成份。
谐波消除调制通过改变开关器件的导通和断开时间，使得输出电压的谐波成份尽可能接近于0。
这样可以提高逆变器的功率质量，减少对负载的干扰。
四、逆变器的应用逆变器在可再生能源系统中的应用越来越广泛。
例如，太阳能光伏发电系统中的逆变器可以将太阳能电池板产生的直流电转换为交流电，供给家庭和工业用电。
逆变器的工作原理
逆变器的工作原理逆变器是一种用来将直流电转换为交流电的电子装置，它在许多应用领域中具有重要的作用。
下面将详细介绍逆变器的工作原理，并分点解析。
1. 逆变器的基本原理逆变器的基本原理是根据电力的传输和转换规律，通过合理的电路设计和器件控制，将直流电源转换为交流电源。
它通过控制开关管的导通和断开，改变直流电的正负极性和电流大小，从而产生一定形式和频率的交流电。
2. 逆变器电路和元器件逆变器的电路通常由开关管、滤波电容、滤波电感、控制电路等组成。
其中最常用的开关管有晶闸管、MOSFET场效应管、IGBT等。
滤波电容和滤波电感用于去除逆变器输出交流电中的脉动，使电压或电流更加平滑。
3. 逆变器的工作模式逆变器的工作可以分为两种模式：全桥逆变器和半桥逆变器。
全桥逆变器由四个开关管组成，能够实现正负电压的输出；半桥逆变器由两个开关管组成，只能实现正或负电压的输出。
工作模式的选择根据具体应用需求来确定。
4. 逆变器的调制方式逆变器的调制方式决定了输出交流电的波形特性和频率。
常见的调制方式有脉宽调制和频率调制。
脉宽调制是通过改变开关管导通时间的长短来控制输出电压的大小；频率调制则是改变开关管的开关频率来控制输出电压的频率。
5. 逆变器的控制技术逆变器的控制技术包括PWM（脉宽调制）、MPPT（最大功率点跟踪）、闭环控制等。
PWM是最常用的逆变器控制技术之一，它通过不断调整开关管的导通和断开时间，使得输出电压的脉冲宽度和频率可变，从而控制输出电压和频率。
6. 逆变器的应用领域逆变器广泛应用于各类电力系统中，例如太阳能发电系统、风能转换系统、电动汽车、电池储能系统等。
它们通过逆变器将直流电源转换为交流电源，提供给家庭、工业和商业设备使用。
7. 逆变器的优势与挑战逆变器的优势在于可以有效利用可再生能源，提高能源利用效率；同时，逆变器还可以实现智能化控制和远程监测。
然而，逆变器在设计和制造中也面临一些挑战，如电路保护、效率提高、体积缩小等问题。
逆变器工作原理
逆变器工作原理逆变器是一种电力转换设备，其主要功能是将直流电转换为交流电。
逆变器广泛应用于太阳能发电系统、风能发电系统以及各种电力电子设备中。
本文将详细介绍逆变器的工作原理以及其基本组成部分。
一、逆变器的工作原理逆变器的工作原理可以简单地描述为：将直流电源通过逆变器的转换，转换为交流电源。
逆变器通过控制开关管的导通和截止，将直流电源的电压和电流进行调制，使其输出成为与输入电源频率和电压相匹配的交流电源。
逆变器的工作原理主要包括以下几个步骤：1. 输入滤波：逆变器的输入端通常连接直流电源，为了减小输入电流的纹波，需要进行输入滤波。
输入滤波电路通常由电感和电容组成，能够滤除输入电流中的高频纹波。
2. 逆变器桥路：逆变器的核心部分是逆变器桥路，其作用是将直流电源转换为交流电源。
逆变器桥路通常由四个开关管（MOSFET或IGBT）组成，通过控制开关管的导通和截止，可以实现电流的正向和反向流动，从而实现电能的转换。
3. 控制电路：逆变器的控制电路负责控制开关管的导通和截止，使得逆变器输出电压和频率与输入电源相匹配。
控制电路通常由微处理器、PWM控制芯片、传感器等组成，能够实时监测输入电流和输出电压，并根据设定的参数进行调节。
4. 输出滤波：逆变器输出的交流电压通常需要进行输出滤波，以减小输出电流的纹波。
输出滤波电路通常由电感和电容组成，能够滤除输出电流中的高频纹波。
二、逆变器的基本组成部分逆变器通常由以下几个基本组成部分构成：1. 输入电路：输入电路主要包括输入滤波电路和直流电源连接端。
输入滤波电路能够减小输入电流的纹波，保证输入电流的稳定性。
2. 逆变器桥路：逆变器桥路是逆变器的核心部分，由四个开关管组成。
通过控制开关管的导通和截止，可以实现直流电源向交流电源的转换。
3. 控制电路：控制电路负责控制开关管的导通和截止，使得逆变器输出电压和频率与输入电源相匹配。
控制电路通常由微处理器、PWM控制芯片、传感器等组成，能够实时监测输入电流和输出电压，并根据设定的参数进行调节。
逆变器工作原理
逆变器工作原理逆变器是一种将直流电转换为交流电的电力转换设备。
它在可再生能源发电系统、电动车辆和UPS（不间断电源）等领域得到广泛应用。
本文将详细介绍逆变器的工作原理。
一、逆变器的基本原理逆变器的基本原理是利用电子器件对直流电进行逆变，产生交流电。
逆变器通常由直流输入端、输出端和控制电路组成。
其工作流程如下：1. 直流输入：逆变器的直流输入端接收来自电池、太阳能电池板或者其他直流电源的电能。
直流电源经过滤波电路进行滤波处理，去除掉直流电中的脉动和噪声。
2. 逆变过程：滤波后的直流电进入逆变器的控制电路。
控制电路根据设定的参数，如输出电压、频率等，控制功率开关器件的开关状态。
逆变器中常用的功率开关器件有晶体管和功率MOSFET。
3. 输出交流电：通过控制功率开关器件的开关状态，逆变器将直流电转换为交流电。
交流电经过输出滤波电路后，去除掉交流电中的谐波和噪声，得到纯净的交流电输出。
二、逆变器的工作模式逆变器根据输入直流电的类型和输出交流电的特性，可以分为两种工作模式：单相逆变器和三相逆变器。
1. 单相逆变器：单相逆变器适合于家庭和小型商业应用。
它的输入直流电为单相直流电，输出交流电为单相交流电。
单相逆变器通常采用全桥逆变器拓扑结构，具有较高的效率和可靠性。
2. 三相逆变器：三相逆变器适合于大型商业和工业应用。
它的输入直流电为三相直流电，输出交流电为三相交流电。
三相逆变器通常采用多电平逆变器拓扑结构，能够提供更高的功率质量和效率。
三、逆变器的控制策略逆变器的控制策略对其性能和稳定性至关重要。
常见的逆变器控制策略有以下几种：1. 脉宽调制（PWM）：脉宽调制是一种常用的逆变器控制策略。
通过改变逆变器输出电压的脉冲宽度，控制输出交流电的幅值和频率。
脉宽调制可以提供较高的输出质量和效率。
2. 多电平控制：多电平控制是一种高性能的逆变器控制策略。
通过在逆变器输出端采用多级电压波形，减小输出电压的谐波含量，提高输出电压的质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
逆变器的工作原理：
1.直流电可以通过震荡电路变为交流电
2.得到的交流电再通过线圈升压（这时得到的是方形波的交流电）
3.对得到的交流电进行整流得到正弦波
AC-DC就比较简单了我们知道二极管有单向导电性
可以用二极管的这一特性连成一个电桥
让一端始终是流入的另一端始终是流出的这就得到了电压正弦变化的直流电如果需要平滑的直流电还需要进行整流简单的方法就是连接一个电容
Inverter是一种DC to AC的变压器，它其实与Adapter是一种电压逆变的过程。
Adapter是将市电电网的交流电压转变为稳定的12V直流输出，而Inverter是将Adapter输出的12V直流电压转变为高频的高压交流电；两个部分同样都采用了目前用得比较多的脉宽调制（PWM）技术。
其核心部分都是一个PWM集成控制器，Adapter用的是UC3842，I
nverter则采用TL5001芯片。
TL5001的工作电压范围3.6～40V，其内部设有一个误差放大器，一个调节器、振荡器、有死区控制的PWM发生器、低压保护回路及短路保护回路等。
以下将对Inverter的工作原理进行简要介绍：
输入接口部分：
输入部分有3个信号，12V直流输入VIN、工作使能电压ENB及Panel电流控制信号DIM。
VIN由Adapter提供，ENB电压由主板上的MCU提供，其值为0或3V，当ENB=0时，Inverter不工作，而ENB=3V 时，Inverter处于正常工作状态；而DIM电压由主板提供，其变化范围在0～5V之间，将不同的DIM值反馈给PWM控制器反馈端，Inverter向负载提供的电流也将不同，DIM值越小，Inverter输出的电流就越大。
电压启动回路：
ENB为高电平时，输出高压去点亮Panel的背光灯灯管。
PWM控制器：
有以下几个功能组成：内部参考电压、误差放大器、振荡器和PWM、过压保护、欠压保护、短路保
护、输出晶体管。
直流变换：
由MOS开关管和储能电感组成电压变换电路，输入的脉冲经过推挽放大器放大后驱动MOS管做开关动作，使得直流电压对电感进行充放电，这样电感的另一端就能得到交流电压。
LC振荡及输出回路：
保证灯管启动需要的1600V电压，并在灯管启动以后将电压降至800V。
输出电压反馈：
当负载工作时，反馈采样电压，起到稳定Inventer电压输出的作用。
其实你可以想象一下了.都有那些电子元件需要正负极,
电阻,电感一般不需要.二极管一般坏的可能就是被击穿只要电压正常一
般是没有问题的,三极管的话是不会导通的.稳压管如果正负接反的话就
会损坏了,但一般有的电路加了保护就是利用二极管的单向导通来保护.
在就是电容了,电容里有正负之分的就是电解电容了,如果正负接反严重
的话其外壳发生爆裂.
主要元件二极管.开关管振荡变压器.取样.调宽管.还有振荡回路电阻电容等参开关电路原理. 逆变器的主功率元件的选择至关重要，目前使用较多的功率元件有达林顿功率晶体管（BJT），功率场效应管（MOSFET），绝缘栅晶体管（IGBT）和可关断晶闸管（GTO）等，在小容量低压系统中使用较多的器件为MOSFET，因为MOSFET具有较低的通态压降和较高的开关频率，在高压大容量系统中一般均采用IGBT模块，这是因为MOSFET随着电压的升高其通态电阻也随之增大，而IGBT在中容量系统中占有较大的优势，而在特大容量（100KV A以上）系统中，一般均采用GTO作为功率元件
大件：场效应管或IGBT、变压器、电容、二极管、比较器以及3525之类的主控。
交直交
逆变还有整流滤波。
功率大小和精度，关系着电路的复杂程度。
可以看一下手机充电器，这就是一个小开关电源！
IGBT（绝缘栅双极晶体管）作为新型电力半导体场控自关断器件，集功率MOSFET的高速性能与双极性器件的低电阻于一体，具有输入阻抗高，电压控制功耗低，控制电路简单，耐高压，承受电流大等特性，在各种电力变换中获得极广泛的应用。
与此同时，各大半导体生产厂商不断开发IGBT的高耐压、大电流、高速、低饱和压降、高可靠性、低成本技术，主要采用1um以下制作工艺，研制开发取得一些新进展。
