电缆规格对照表电缆重量对照表mm电缆重量
电缆米重对照表
电缆米重对照表
电缆类型
每米重量（kg）
单芯铜线电缆
0.45-1.3 kg/m
双芯铜线电缆
0.9-2.6 kg/m
三芯铜线电缆
1.3-3.7 kg/m
四芯铜线电缆
1.8-4.6 kg/m五芯铜线电缆2.2-5.6 kg/m
六芯铜线电缆
2.7-7 kg/m
多芯电缆（如光纤）
根据型号和规格不同，重量差异较大。通常在几克到几十千克不等。
电力电缆重量表
电力电缆重量表以下是300/500V 227IEC01（BV）型电线电缆重量及载流量参考：在20℃时，导体电阻的最大值如下：12.1 Ω/km7.41 Ω/km4.61 Ω/km3.08 Ω/km1.83 Ω/km0.727 Ω/km0.524 Ω/km0.387 Ω/km0.263 Ω/km0.193 Ω/km0.153 Ω/km0.124 Ω/km0.0991 Ω/km0.0754 Ω/km允许载流量A和标称截面mm2如下：1.5mm2，24A2.5mm2，24A4mm2，32A6mm2，32A10mm2，42A16mm2，42A25mm2，55A35mm2，55A50mm2，75A70mm2，105A95mm2，138A120mm2，170A150mm2，215A185mm2，265A240mm2，325A460mm2，375A550mm2，430A绝缘厚度规定平均外径上限和参考重量如下：1.5mm2，0.7mm，3.3mm，19.2kg/km2.5mm2，0.7mm，3.4mm，19.8kg/km4mm2，0.8mm，3.9mm，30.8kg/km6mm2，0.8mm，4.2mm，32.5kg/km10mm2，0.8mm，4.4mm，45kg/km16mm2，0.8mm，4.8mm，45kg/km25mm2，0.8mm，4.9mm，65.5kg/km35mm2，0.8mm，5.4mm，67.1kg/km50mm2，1.0mm，6.8mm，108kg/km70mm2，1.0mm，8.0mm，163kg/km95mm2，1.2mm，9.8mm，256kg/km120mm2，1.2mm，11.0mm，346kg/km150mm2，1.4mm，13.0mm，470kg/km185mm2，1.4mm，15.0mm，662kg/km240mm2，1.6mm，17.0mm，912kg/km460mm2，1.8mm，21.0mm，1400kg/km550mm2，2.0mm，23.5mm，1758kg/km以下是300/500V 227IEC01（BVR）型电线电缆重量及载流量参考：BVR型450/750V铜芯聚氯乙烯绝缘电线，导体电阻的最大值如下：7.41 Ω/km4.61 Ω/km3.08 Ω/km1.83 Ω/km1.15 Ω/km0.727 Ω/km允许载流量A和绞合导体中单绝缘厚度规定平均外径上限如下：2.5mm2，32A，0.8mm4mm2，42A，0.8mm6mm2，55A，0.8mm10mm2，75A，1.0mm16mm2，105A，1.0mm25mm2，138A，1.2mm线最少根数值和参考重量如下：19根，32.2kg/km，1.2mm，0.524Ω/km，2.5mm219根，46.9kg/km，1.4mm，0.387Ω/k m，4mm219根，68.8kg/km，1.4mm，0.268Ω/km，6mm249根，120kg/km，1.7mm，0.170Ω/km，10mm249根，172kg/km，1.9mm，0.121Ω/km，16mm298根，283kg/km，2.2mm，0.106Ω/km，25mm2参考重量、外径和载流量表格下面是0.6/1kV单芯交联聚乙烯绝缘（钢带铠装）电力电缆的重量、外径和载流量参考表格。
低压电缆重量表及计算表
0 291 4590 轴重
0.00 3338.64 27089.42 22808.00 91945.02 114753.02
114.75
长度（m)
总重量kg 0 0 0 0
0
0 0 0 铜240 铜300
0
0
0 0 0 0 0 0 0 0 0 0 0 0 0 0 铝240 铝120
高低压电缆总重 量
型号
0.6/1kv 4芯 交联聚乙烯绝 缘(钢带铠装) 聚氯乙烯/聚 乙烯护套电力 电缆 非铠装电力电 缆近似重量 YJV（kg/km） kg/m 1.208 1.612 2.057 2.883 3.914 4.902 6.033 7.526 9.781 12.184 0 0.6/1kv 4+1 芯交联聚乙烯 绝缘聚氯乙烯 /聚乙烯护套 预制分支电力 电缆 电力电缆近似 重量 YDF-ZRYJV （kg/km） 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 长度 重量 铠装电力电缆近 似重量 YJV22(kg/km) 1519 1957 2759 3678 4832 5906 7186 8807 11268 13824 kg/m 1.519 1.957 2.759 3.678 4.832 5.906 7.186 8.807 11.268 13.824
标称截面 （mm2)
4*25 4*35 4*50 4*70 4*95 4*120 4*150 4*185 4*240 4*300
1208 1612 2057 2883 3914 4902 6033 7526 9781 12184型号标称截面 （mm2)
长度
重量
kg/m 1.408 1.807 2.479 3.483 4.677 5.971 7.021 1146 0 0 0 0 0 3153 1613.57 0.00 0.00 0.00 0.00 0.00 22137.21
电力电缆理论重量表
电力电缆理论重量表以下是已修正的文章：参考重量及载流量：300/500V 227IEC01(BV)型电线电缆下表列出了300/500V 227IEC01(BV)型电线电缆的参考重量和允许载流量，以及20℃时导体电阻的最大值和标称截面的值。
标称截面(mm2) 导体电阻最大值(Ω/km)允许载流量A参考重量(kg/km)1.5 12.1 24 19.22.5 7.41 32 30.84 4.61 42 456 3.08 55 65.510 1.83 75 10816 1.15 105 16325 0.727 138 25635 0.524 170 34650 0.387 215 47070 0.268 265 66295 - - 912120 - - 1140150 - - 1400185 - - 1758240 - - 2300参考重量及载流量：300/500V 227IEC01(BVR)型电线电缆下表列出了BVR型450/750V铜芯聚氯乙烯绝缘电线的参考重量和允许载流量，以及20℃时导体电阻的最大值和标称截面的值。
标称截面(mm2) 导体电阻最大值(Ω/km)允许载流量A参考重量(kg/km)2.5 7.41 32 32.24 4.61 42 46.96 3.08 55 68.810 1.83 75 12016 1.15 105 17225 0.727 138 28335 0.524 170 37250 0.387 215 -70 0.268 265 -改写后的文章：以下是经过修正的300/500V 227IEC01(BV)型电线电缆和BVR型450/750V铜芯聚氯乙烯绝缘电线的参考重量和允许载流量表格。
300/500V 227IEC01(BV)型电线电缆下表列出了300/500V 227IEC01(BV)型电线电缆的参考重量和允许载流量，以及20℃时导体电阻的最大值和标称截面的值。
标称截面(mm2) | 导体电阻最大值(Ω/km) | 允许载流量A | 参考重量(kg/km) |1.5 | 12.1 | 24 | 19.2 |2.5 | 7.41 | 32 | 30.8 |4 | 4.61 | 42 | 45 |6 | 3.08 | 55 | 65.5 |10 | 1.83 | 75 | 108 |16 | 1.15 | 105 | 163 |25 | 0.727 | 138 | 256 |35 | 0.524 | 170 | 346 |50 | 0.387 | 215 | 470 |70 | 0.268 | 265 | 662 |95 | - | - | 912 |120 | - | - | 1140 |150 | - | - | 1400 |185 | - | - | 1758 |240 | - | - | 2300 |BVR型450/750V铜芯聚氯乙烯绝缘电线下表列出了BVR型450/750V铜芯聚氯乙烯绝缘电线的参考重量和允许载流量，以及20℃时导体电阻的最大值和标称截面的值。
电力电缆理论重量表
300/500V 227IEC01(BV)型电线电缆重量及载流量参考
--
300/500V 227IEC01(BVR)型电线电缆重量及载流量参考
BVR型450/750V铜芯聚氯乙烯绝缘电线
BVVB、BLVVB型300/500V铜、铝芯PVC绝缘护套扁型电缆
--
--
YJV交联聚乙烯绝缘电力电缆重量外径载流量参考
0.6/1kV单芯交联聚乙烯绝缘（钢带铠装）电力电缆
--
YJV交联聚乙烯绝缘电力电缆重量外径载流量参考
0.6/1kV二芯交联聚乙烯绝缘（钢带铠装）电力电缆
--
YJV交联聚乙烯绝缘电力电缆重量外径载流量参考
0.6/1kV（3+1芯）交联聚乙烯绝缘（钢带铠装）电力电缆
YJV交联聚乙烯绝缘电力电缆重量外径载流量参考
0.6/1kV四芯等截面交联聚乙烯绝缘（钢带铠装）电力电缆
--
VV聚氯乙烯绝缘电力电缆重量外径载流量参考
0.6/1kV单芯PVC绝缘（钢带铠装）电力电缆
--
VV聚氯乙烯绝缘电力电缆重量外径载流量参考
0.6/1kV二芯PVC绝缘（钢带铠装）电力电缆
--
VV聚氯乙烯绝缘电力电缆重量外径载流量参考
0.6/1kV三芯PVC绝缘（钢带铠装）电力电缆
--
VV聚氯乙烯绝缘电力电缆重量外径载流量参考
0.6/1kV（三大一小）PVC绝缘（钢带铠装）电力电缆
--
VV聚氯乙烯绝缘电力电缆重量外径载流量参考
0.6/1kV四芯等截面PVC绝缘（钢带铠装）电力电缆
--
--。
电缆规格对照表-电缆重量对照表-180mm2电缆重量

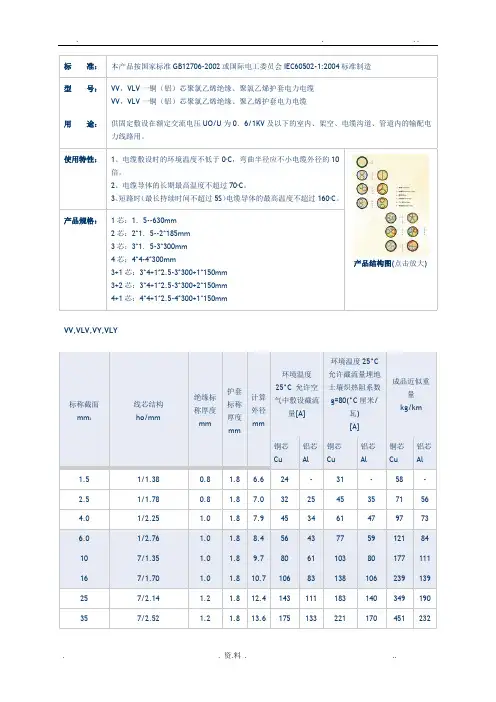

标 准： 本产品按国家标准GB12706-2002或国际电工委员会IEC60502-1:2004标准制造 型 号： VV ，VLV 一铜（铝）芯聚氯乙烯绝缘、聚氯乙烯护套电力电缆VV ，VLV 一铜（铝）芯聚氯乙烯绝缘、聚乙烯护套电力电缆用 途： 供固定敷设在额定交流电压UO/U 为0．6/1KV 及以下的室内、架空、电缆沟道、管道内的输配电力线路用。
使用特性： 1、电缆敷设时的环境温度不低于0o C ，弯曲半径应不小电缆外径的10倍。
2、电缆导体的长期最高温度不超过70o C 。
3、短路时（最长持续时间不超过5S ）电缆导体的最高温度不超过160o C 。
产品结构图(点击放大)产品规格： 1芯：1．5--630mm2芯：2*1．5--2*185mm 3芯：3*1．5-3*300mm 4芯：4*4-4*300mm3+1芯：3*4+1*2.5-3*300+1*150mm 3+2芯：3*4+1*2.5-3*300+2*150mm 4+1芯：4*4+1*2.5-4*300+1*150mmVV,VLV,VY,VLY标称截面 mm 2线芯结构 ho/mm绝缘标称厚度 mm护套标称厚度mm计算外径 mm环境温度25°C 允许空气中敷设截流量[A]环境温度25°C允许截流量埋地土壤炽热阻系数g=80(°C 厘米/瓦) [A] 成品近似重量 kg/km铜芯 Cu铝芯Al 铜芯 Cu 铝芯Al 铜芯 Cu 铝芯Al 1.5 1/1.38 0.8 1.8 6.6 24 - 31 - 58 - 2.5 1/1.78 0.8 1.8 7.0 32 25 45 35 71 56 4.0 1/2.25 1.0 1.8 7.9 45 34 61 47 97 73 6.0 1/2.76 1.0 1.8 8.4 56 43 77 59 121 84 10 7/1.35 1.0 1.8 9.7 80 61 103 80 177 111 16 7/1.70 1.0 1.8 10.7 106 83 138 106 239 139 25 7/2.14 1.2 1.8 12.4 143 111 183 140 349 190 357/2.521.21.813.6175133221170451232。
