二极管代号解析
二极管代号解析
在电子领域，我们经常会遇到各种各样的电子元件，例如电阻、电容、二极管等等。
而对于二极管而言，它是一种被广泛应用的电子元件，用于电流的整流和放大等功能。
二极管的代号是使用一系列字母和数字来表示其性能和特性的。
1. 代号结构解析
二极管的代号通常由几部分组成，包括一至两个字母和一至两个数字。
字母和数字的顺序与混合方式不同，代表着不同的含义。
2. 代号中的字母解析
在二极管的代号中，字母通常代表着其材料和用途。
以下是常见的字母代号及其解析：
- A：硅材料的普通二极管。
- C：低容量二极管，常用于高频电路。
- D：金属散热二极管，具有良好的散热性能。
- G：用于高压应用的二极管。
- H：高速开关二极管，具有快速的开关能力。
- K：具有可调谐能力的二极管，用于无线电和通信应用。
- M：电压稳压二极管。
- S：具有良好的齐纳二极管特性。
- Z：稳压二极管，用于电压稳定和保护电路。
3. 代号中的数字解析
在二极管的代号中，数字通常代表着其电压容忍度、电流等重要特性。
以下是常见的数字代号及其解析：
- 1：一般工作电流为1mA。
- 2：一般工作电流为10mA。
- 3：一般工作电流为100mA。
- 4：一般工作电流为400mA。
- 5：一般工作电流为500mA。
- 6：一般工作电流为600mA。
- 7：一般工作电流为700mA。
- 8：一般工作电流为800mA。
- 9：一般工作电流为900mA。
例如，如果一个二极管的代号为1N4148，我们可以解析出它是一种硅材料的普通二极管，其一般工作电流为1mA。
4. 其他特殊代号的解析
除了上述常见的字母和数字代号外，还存在一些特殊的代号，它们代表着二极管的其他特性：
- P：二极管为耐高温元件。
- R：二极管为可逆极性元件。
- T：双向稳压二极管。
当我们了解了二极管代号的含义后，就能更好地选择适合自己应用需求的二极管。
正确选择二极管的代号，可以确保电路的性能和可靠性。
总结
二极管代号的解析是协助我们理解和选择二极管的重要方法。
通过了解字母和数字的含义，我们可以判断二极管的材料、用途、工作电流和其他重要特性。
这有助于我们在电子设计和电路选择时做出明智的决策，确保电路的正常运行和性能优化。
通过学习和掌握二极管代号解析的方法，我们能够更好地应对日益复杂和多样化的电子应用需求。

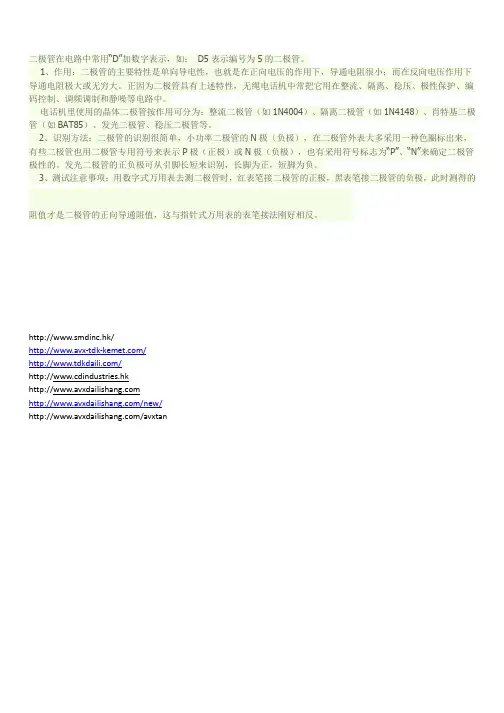

二极管的代码表示法与识别
二极管在电路中常用“D”加数字表示，如：D5表示编号为5的二极管。
1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。
正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。
电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。
2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。
发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
http://www.smdinc.hk/
/
/
http://www.cdindustries.hk
/new/
/avxtan。
二极管的电路符号
二极管的电路符号
二极管是一种半导体器件，其最明显的特点是有导通和非导通两种状态，可以控制电
流的流动的方向，经常用于功能电路的控制和电路的保护。
它的电路符号主要表示两种状态，一中是N沟道型二极管的电路符号，由两个圆形的小圆形通过一条竖线连接而形成。
由于N沟道型在正向电压将通过，故该电路符号中，接地端也被称为正端，而另一端也被
称为反端或者是零端。
另一种是P沟道型二极管的电路，它由两个小圆形的圆形连接而组
成（更多的圆形比N沟道型圆形多一个），并且接地端也被称为反端，而另一端也被称为
正端。
二极管的电路符号可以大致分为几种形式：
1、国际标准二极管符号。
这种符号的形状是一个小型的三角形，三角形的底部被一
条线所平分，代表正端和负端。
内部被一条曲线所组成，表示该二极管的功耗。
2、圆形的符号。
这种符号表示的是二极管的`结构关系，它由两个小圆圈通过一条竖
线相互连接而组成，中间那条竖线即为正端，而两侧也分别为负端和零端。
3、P沟道型符号。
它由三个圆形组成成一个P型，中间那个表示反端，两边分别为正端和零端。
4、N沟道型符号。
它由两个小圆形的圆形连接而组成，右侧为正端，左侧为负端，
零端也称为反端。
以上就是关于二极管电路符号的大致介绍了，由于各种二极管都具有相同的基本原理，不同于晶体管，它只有正反两种极入，也就更容易理解它的电路符号，但实际使用过程中
也应有一定的认识，并熟练掌握个别型号二极管的电路符号。
各种二极管符号及作用
各种二极管符号及作用二极管是一种常见的电子器件，广泛应用于电路中。
它具有电流只能单向通过的特性，常用于整流、检波、稳压、开关等电路中。
下面将详细介绍各种二极管的符号及作用。
1.正向导通二极管（正向二极管）：正向导通二极管的符号为一个三角箭头指向一条直线。
它由P型半导体和N型半导体组成，P区称为阳极，N区称为阴极。
当外加正向电压时，两个半导体之间的势垒会被压低或消除，形成导电通道，电流可以顺利通过。
所以正向导通二极管主要用作整流器、放大器等电路中。
2.反向截止二极管（反向二极管）：反向截止二极管的符号为一个三角箭头指向一条直线，并且箭头与直线相连。
它同样由P型半导体和N型半导体组成，但是当外加反向电压时，两个半导体之间的势垒会增大，阻断电流流动。
所以反向截止二极管主要用作保护电路中的组件，防止过电压损坏其他器件。
3.发光二极管（LED）：发光二极管的符号与正向导通二极管相似，但在箭头顶部加了两条斜线，表示发光。
发光二极管在正向导通时会发出可见光或红外线，常用于指示灯、显示屏、数码管等场景中。
4. 齐纳二极管（Zener二极管）：齐纳二极管的符号与正向导通二极管相似，但在箭头上加了一个斜杠。
齐纳二极管是一种特殊的二极管，主要用于稳压电路中。
当反向电压达到其中一特定电压值时，齐纳二极管会出现反向击穿现象，即通过漏电流来维持固定电压输出。
因此，齐纳二极管可以用来实现稳定的电压源。
5. Schottky二极管：Schottky二极管的符号与正向导通二极管相似，但箭头底部加了一个横线。
Schottky二极管由金属与半导体的接触形成，具有快速开关速度和低导通压降的特性。
它广泛应用于高速开关电路、电源转换器、射频调制解调器等场景中。
6.多层结二极管（TPD）：多层结二极管的符号使用两个三角箭头，一个指向上方，一个指向下方，两个三角箭头之间有一个横线连接。
多层结二极管由多个PN结级联而成，可以在高电压条件下工作。
常见电气元件的符号及代号
常见电气元件的符号及代号电气元件是指用于构成电路的各种器件和元器件，常用的电气元件包括电阻、电容、电感、开关、二极管、三极管等。
每种电气元件都有自己独特的符号和代号，用于在电路图中标记和表示元件的种类和属性。
下面将介绍常见电气元件的符号及代号。
1.电阻电阻是电流通过时产生电压降的元件，通常用直线表示，如图1所示。
它的代号通常用R表示，后面加上一个数字，表示电阻的阻值，单位是欧姆(Ω)。
2.电容电容是储存电荷的元件，通常用两个平行的线段表示，中间有一个箭头指向其中一条线段，如图2所示。
它的代号通常用C表示，后面加上一个字母，表示电容的大小或精度。
3.电感电感是具有储存能量的元件，通常用一个卷曲的线圈表示，如图3所示。
它的代号通常用L表示，后面加上一个字母或数字，表示电感的大小或特性。
4.开关开关是控制电流通断的元件，通常用一个带有活动连接点的折线表示，如图4所示。
它的代号通常用S表示，后面加上一个字母或数字，表示开关的类型或功能。
5.二极管二极管是具有单向导电特性的元件，通常用一个带有箭头的三角形表示，箭头指向导电方向，如图5所示。
它的代号通常用D表示，后面加上一个字母或数字，表示二极管的类型或特性。
6.三极管三极管是具有放大或开关功能的元件，通常用一个带有三根电极的箭头表示，如图6所示。
它的代号通常用Q表示，后面加上一个字母和数字，表示三极管的类型或特性。
7.变压器变压器是用于变换交流电压的元件，通常用两个互相耦合的线圈表示，如图7所示。
它的代号通常用T表示，后面加上一个字母或数字，表示变压器的变比或特性。
8.保险丝保险丝是用于保护电路的过载和短路的元件，通常用一个带有“F”字母的正方形表示，如图8所示。
它的代号通常用F表示，后面加上一个字母或数字，表示保险丝的额定电流或特性。
9.电源电源是提供电力供应的元件，通常用一个带有“V”字母的圆圈表示，如图9所示。
它的代号通常用V表示，后面加上一个字母或数字，表示电源的电压或特性。
二极管符号字母表示
符号D代表二极管（diode），符号ZD代表稳压二极管（Zener diode）。
二极管最普遍的功能就是只允许电流由单一方向通过（称为顺向偏压），反向时阻断（称为逆向偏压）。
稳压二极管主要被作为稳压器或电压基准元件使用。
稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更高的稳定电压。
扩展资料
二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。
根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。
按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。
点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN结”。
由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。
面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。
平面型二极管是一种特制的硅二极管，它不仅
能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。
二极管和发光二极管符号
二极管和发光二极管符号二极管是一种电子器件，也被称为二极管或整流器。
它由PN结构组成，其中P代表正区域，N代表负区域。
二极管的符号是一个小箭头指向一个直线，直线代表P区域，箭头则代表N 区域。
二极管的工作原理是基于PN结的特性。
PN结是由一种P型半导体和一种N型半导体组合而成的。
P型半导体中的电子少，而N型半导体中的电子多，因此在PN结的接触面上，电子会从N型半导体流向P型半导体，而空穴则从P型半导体流向N型半导体，产生一个电场。
这个电场会使得电子流和空穴流的速度增加，从而形成一个电流。
当电子从N区域流向P区域时，它们会与P区域的空穴结合，导致电子和空穴的再结合，从而形成一个电流。
这个电流只允许一个方向的流动，因此二极管可以用作整流器，将交流电转变为直流电。
另一方面，发光二极管（LED）是一种特殊的二极管，可以将电能转变为可见光能量。
它也由PN结构组成，但与普通二极管不同的是，LED使用的材料具有特殊的发光性质。
发光二极管的符号与普通二极管的符号相似，但在箭头上方有一个小线段，表示光线的发射。
LED的发光原理是当电流流过PN结时，电子和空穴再结合，并释放能量。
这些能量以光子的形式发射出来，产生可见光。
不同的材料和掺杂剂可以产生不同颜色的光。
例如，掺杂氮化镓的LED可以发射蓝光，掺杂磷化镓的LED可以发射红光。
发光二极管比传统的白炽灯更加高效，因为它们可以将大部分能量转化为可见光，而不是热能。
此外，它们也比荧光灯节能，因为它们不需要预热就能立即达到全亮。
发光二极管还具有寿命长、耐震动、省电等优点，因此被广泛应用于照明、显示、指示和通信等领域。
总结起来，二极管和发光二极管在电子器件中扮演着重要的角色。
它们的符号分别是一个箭头指向一个直线和一个箭头指向一个直线加一个小线段。
二极管用于整流电流，将交流电转变为直流电，而发光二极管则用于发射光线，将电能转化为可见光能量。
这两种器件在现代电子技术中有着广泛的应用，并成为我们生活中不可或缺的一部分。
常用二极管型号及参数大全
常用二极管型号及参数大全
二极管是一种最常用的电子器件之一，它具有方便、可靠、低成本等优点，在电子领域被广泛应用。
常用的二极管型号和参数有很多，下面我将介绍一些常见的二极管型号及其参数。
1.PN结二极管：
型号:1N4148
参数:正向电压降：0.7V，反向最大电压：75V，最大连续电流：
300mA
2.快恢复二极管：
型号:1N4937
参数:正向电压降：1.2V，反向最大电压：600V，最大连续电流：1A 3.高速二极管：
型号:BAT54
参数:正向电压降：0.55V，反向最大电压：30V，最大连续电流：350mA
4.整流二极管：
型号:1N4007
参数:正向电压降：1V，反向最大电压：1000V，最大连续电流：1A 5.功率二极管：
型号:1N5408
参数:正向电压降：1.2V，反向最大电压：1000V，最大连续电流：3A 6.双向导通二极管：
型号:BAT54S
参数:正向电压降：0.55V，反向最大电压：30V，最大连续电流：650mA
7. Zenner二极管：
型号:1N4742A
参数:正向电压降：1.2V，反向最大电压：12V，最大电流：1W
8.稳压二极管：
型号:1N5231B
参数:正向电压降：0.7V，反向最大电压：4.7V，最大连续电流：0.5W
9.光电耦合二极管：
型号:PC817
参数:正向电压降：1.2V，反向最大电压：80V，最大连续电流：50mA 10.电容二极管：
型号:BB001
参数:正向电压降：1.2V，反向最大电压：6V，最大连续电流：50mA。
二极管的元器件符号
二极管的元器件符号二极管是一种最基本的电子元器件，广泛应用于电子电路中。
在电路中，二极管的作用是将交流信号转换成直流信号、限制电压、保护其他元器件等。
一、二极管的定义二极管是由两个区域组成的半导体材料制成的，其中一个区域被掺杂为N型半导体，另一个区域被掺杂为P型半导体。
这两个区域之间形成了PN结。
当外加正向偏置时，PN结会变窄，电流容易通过；当外加反向偏置时，PN结会变宽，电流很难通过。
二、二极管的元器件符号在电子原理图中，二极管通常用一个符号来表示。
这个符号包括一个三角形和一条线段。
三角形表示P型半导体区域，线段表示N型半导体区域。
三角形和线段相连的点是PN结。
三、常见的二极管类型1. 硅二极管：硅二极管是最常见的一种二极管类型。
它具有较高的工作温度范围和较高的反向击穿电压。
2. 锗二极管：锗二极管也是一种常见的二极管类型。
它具有较低的反向击穿电压和较高的内部增益。
3. 功率二极管：功率二极管可以承受更大的电流和功率，通常用于高功率应用中。
4. 快恢复二极管：快恢复二极管具有较快的恢复时间，可以用于高频应用中。
5. 肖特基二极管：肖特基二极管具有较低的反向漏电流和较快的开关速度，通常用于高频应用中。
四、二极管的工作原理当一个PN结被正向偏置时，P型半导体区域变为正电荷，N型半导体区域变为负电荷。
这使得PN结变窄，电子从N型半导体区域流入P 型半导体区域，并在其中与空穴结合。
这种结合会释放出能量，形成光子或热能。
当一个PN结被反向偏置时，P型半导体区域变为负电荷，N型半导体区域变为正电荷。
这使得PN结变宽，很难通过电流。
只有当反向偏置达到一定程度时（即反向击穿电压），PN结才会被击穿，电流才会通过。
五、二极管的应用1. 将交流信号转换成直流信号：二极管可以将交流信号变成直流信号。
当交流信号通过一个二极管时，只有正半周的信号可以通过，而负半周的信号会被截止掉。
这样就可以得到一个带有直流偏置的信号。
二极管符号含义及电路图形符号大全（记不住就收藏备用）
二极管符号含义及电路图形符号大全（记不住就收藏备用）二极管电路图符号：二极管符号含义：CT---势垒电容Cj---结(极间)电容，表示在二极管两端加规定偏压下，锗检波二极管的总电容Cjv---偏压结电容Co---零偏压电容Cjo---零偏压结电容Cjo/Cjn---结电容变化Cs---管壳电容或封装电容Ct---总电容CTV---电压温度系数。
在测试电流下，稳定电压的相对变化与环境温度的绝对变化之比CTC---电容温度系数Cvn---标称电容IF---正向直流电流(正向测试电流)。
锗检波二极管在规定的正向电压VF下，通过极间的电流;硅整流管。
硅堆在规定的使用条件下，在正弦半波中允许连续通过的最大工作电流(平均值),硅开关二极管在额定功率下允许通过的最大正向直流电流;测稳压二极管正向电参数时给定的电流IF(AV)---正向平均电流IFM(IM)---正向峰值电流(正向最大电流)。
在额定功率下，允许通过二极管的最大正向脉冲电流。
发光二极管极限电流。
IH---恒定电流。
维持电流。
Ii---发光二极管起辉电流IFRM---正向重复峰值电流IFSM---正向不重复峰值电流(浪涌电流)Io---整流电流。
在特定线路中规定频率和规定电压条件下所通过的工作电流IF(ov)---正向过载电流IL---光电流或稳流二极管极限电流ID---暗电流IB2---单结晶体管中的基极调制电流IEM---发射极峰值电流IEB10---双基极单结晶体管中发射极与第一基极间反向电流IEB20---双基极单结晶体管中发射极向电流ICM---最大输出平均电流IFMP---正向脉冲电流IP---峰点电流IV---谷点电流IGT---晶闸管控制极触发电流IGD---晶闸管控制极不触发电流IGFM---控制极正向峰值电流IR(AV)---反向平均电流IR(In)---反向直流电流(反向漏电流)。
在测反向特性时，给定的反向电流;硅堆在正弦半波电阻性负载电路中，加反向电压规定值时，所通过的电流;硅开关二极管两端加反向工作电压VR时所通过的电流;稳压二极管在反向电压下，产生的漏电流;整流管在正弦半波最高反向工作电压下的漏电流。
肖特基二极管、型号的命名、字母含义、解释
肖特基二极管、型号的命名、字母含义、解释肖特基二极管的命名：肖特基二极管是以其发明人肖特基博士（Schottky）命名的，完整的叫法是：肖特基整流二极管（Schottky Rectifier Diode 缩写成 SR），也有人叫做：肖特基势垒二极管（Schottky Barrier Diode 缩写成 SBD）的简称。
肖特基：Schottky整流：RectifierSR：即为肖特基整流二极管Schottky Rectifier Diode：肖特基整二极管，简称：SR，比如：SR107，SR10100CT......肖特基：Schottky势垒：BarrierSB：即为肖特基势垒二极管肖特基二极管也称肖特基势垒二极管（简称SBD），国内厂家也有叫做“SB1045CT、SR10100、SL....、BL....Schottky Barrier Diode：肖特基势垒二极管，简称：SB，比如：SB107，SB1045CT......Schottky Barrier Diode：也有简写为：SBD 来命名产品型号前缀的。
但 SBD 不是利用 P 型半导体与 N 型半导体接触形成PN 结原理制作的，而是利用金属与半导体接触形成的金属-半导体结原理制作的。
因此，SBD 也称为金属-半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。
关于肖特基 MBR 系列为什么国际通用常见的肖特基二极管都以“MBR”字头命名？因为最早是世界著名半导体公司－摩托罗拉半导体命名的产品型号M：是以最早 MOTOROLA 的命名，取 MB：Bridge 桥；Barrier：势垒R：Rectifier，整流器“MBR”意为整流器件SCHOTTKY：肖特基 SCHOTTKY RECTIFIER DIODES：肖特基整流二极管。
例如：MBR10200CT M：MOTOROLA 缩写 MB：Barrier1 缩写 BR：Rectifier 缩写 R10：电流 10A200：电压 200VC：表示 TO-220AB 封装，常指半塑封。
