半导体离子注入的概念
离子注入工艺原理
离子注入工艺原理离子注入（Ion Implantation）是一种常用的半导体加工技术，通过将选择性的离子注入到半导体材料中，来改变其电学性质，实现各种功能。
离子注入工艺原理可以分为三个主要步骤：离子产生，离子加速以及离子注入。
首先，离子产生是离子注入过程的第一步。
离子源是离子加速的关键，通常使用离子源来产生所需的离子种类。
离子源有许多类型，包括离子脱附（sputtering）源、电离源（ionization）或者离子化（ionized）源等。
其中较为常见的是离子脱附源，通过将砷、硼等半导体材料投放在高能量粒子（如氩离子）中，来脱离砷或硼原子产生相应离子。
这些离子会进一步被加速，并被注入到半导体材料中。
接下来，是离子加速的过程。
离子会通过一种电场来加速，通常是一个加速器。
这个电场可以是一个电势差，通过与离子之间形成的电场将离子加速到高能量。
在离子注入中，通常使用的是加速电势差。
离子源中的离子在电场的作用下，获得足够的能量，从而达到所需的注入深度。
最后，是离子注入的过程。
一旦离子获得足够的能量，它们会进入到半导体材料中，并通过对材料进行注入来改变其电学性质。
离子注入的深度可以通过加速电压和荷质比等参数来控制，通过调整参数可以实现不同深度的注入。
离子注入技术的原理在于将特定的离子种类注入到半导体材料中，从而改变其性质。
原子尺寸的改变可以影响材料的电学、磁学和光学性质。
例如，将掺杂硼离子注入到硅材料中可以将其掺杂变成P类型半导体，而将掺杂磷离子注入到硅材料中可以将其掺杂变成N类型半导体。
这种通过离子注入调整材料性质的能力，使得离子注入成为了半导体工业中不可或缺的一部分。
离子注入工艺有许多应用，包括集成电路制造和半导体器件制造。
通过离子注入，可以改变材料的导电性、控制晶体中的通道形成、增加或改变半导体材料中的杂质等。
这对于集成电路芯片和其他电子元件的设计和制造至关重要，使其具有所需的电学性质和性能。
总之，离子注入工艺通过离子源的产生、离子加速和离子注入等步骤，将特定的离子注入到半导体材料中，从而改变其性质。
注入机原理
离子注入技术一、 概述：离子注入工艺在现代半导体工艺中已是比较成熟的工艺。
在超高速、微波、和中大规模集成电路制备中，器件的结深，基区的宽度，都小到只有零点几微米，杂质浓度分布也有更高的要求（有的甚至要求杂质浓度很淡），这靠普通的扩散工艺是难以达到的。
而离子注入工艺恰好能弥补扩散工艺的不足，制造出理想的PN结来。
对于咱们公司来说，生产的是分立元件，要求的磷结和硼结比较深，一般至少在几个微米以上，甚至达到二十几个微米，而离子注入的结深一般在0—1微米之间，这样用离子注入是实现不了的，因此，咱们八车间的离子注入主要是用于预扩散。
相当于给硅片一个杂质表面浓度，然后再经过高温扩散工艺进行推结，达到预定深度的掺杂，形成所需要的PN结。
二、 离子注入概念离子注入用在半导体工艺中就是对半导体表面进行掺杂。
它是是利用高能量粒子轰击杂质原子或分子,使被掺杂的元素原子或分子电离, 通过加速后，将离子直接打进半导体内部去，形成PN结。
如果把离子注入机比作步枪，把被注入元素的离子比作子弹，那么，离子注入就好象用步枪打靶子一样，将离子强迫打进硅片中去，即实现了离子注入。
三、 离子注入的特点离子注入实际上是扩散工艺的一个替换方法，它和扩散掺杂相比有如下特点：1、优点：a)晶片表面良好的均匀性：离子注入是通过扫描将杂质离子打进硅片中去，因此，可获得大面积均匀掺杂，而采用热扩散法，温度和气流互相作用总是存在的，因此产生晶片表面不良的均匀性。
b)晶片间良好的重复性：一旦注入机相应的能量和剂量被设定，则所有晶片上的注入深度和浓度都应该是精确的。
而使用扩散炉方法，由于受温度气流及环境气氛的影响，每一舟或每一片的情况都将有所不同。
同时在时间上也存在不同，不易控制。
c)离子注入没有横向扩散，即使是有也是很小很小。
而扩散法有横向扩散。
d)掺杂的杂质纯度高：离子注入掺杂的杂质纯度高，它是高真空下，通过质量分析器（磁场）进行分析选取单一杂质离子的，并且是在低温下注入，不受沾污，结受沾污的可能性很小，从而保证了掺杂的纯度。
离子注入技术在半导体加工中的应用
离子注入技术在半导体加工中的应用随着科技的快速发展，人们对半导体加工技术的需求越来越高。
而作为半导体加工中的一种关键技术，离子注入技术在半导体加工中的应用也越来越广泛。
本文旨在介绍离子注入技术在半导体加工中的应用，从基本原理、设备和应用实例等方面进行讲解。
一、基本原理离子注入技术是一种将高能量离子注入到物质中的技术。
基本原理是，利用带电的离子束对半导体材料进行加工处理。
离子束会产生较大的电子和电洞密度，从而改变半导体晶格中的原子结构，实现对物质特性的控制。
离子注入技术可以改变半导体的电学、光学和磁学性质，进而实现材料的性能优化。
离子注入技术中使用的离子种类多种多样，如重离子、轻离子、氢离子等。
离子注入技术的选择会受到许多因素的影响，包括材料的特点、工艺要求和设备条件等。
离子注入技术的优点是材料处理非常均匀，且具有较强的可控性和可重复性。
二、设备离子注入技术需要特定的设备来完成。
设备主要由离子源、加速器、准直器和注入室组成。
离子源是产生离子束的能源，加速器是用来将离子加速到高能的设备。
准直器是用来调整离子束的方向和形状，使它能够在注入室内精确地照射样品表面。
注入室是离子注入技术中最关键的组成部分之一。
它必须采用紫外线、热电子发射或电子轰击等方式来电离气体，以产生离子束。
这些离子束经过准直器之后，会被注入到待处理的半导体材料表面中。
设备制造的精度和控制技术的发展，让离子注入技术在半导体生产中成为了不可缺少的一环。
三、应用实例离子注入技术在半导体加工中有非常广泛的应用。
其中最常见的应用是在芯片制造过程中使用，通过注入不同材料的离子，可以调整半导体材料的电学特性，使其更加适合具体的芯片功能。
例如，常用的PN结调节器件，就是利用离子注入技术实现的。
PN结调节器件具有开关功能，可将电压从正向变为反向。
此外，利用离子注入技术还可以改变材料的光学性质，例如调节太阳能电池板的吸光度和光通量损失等。
此外，在集成电路制造过程中，离子注入也是非常关键的一步。
离子注入技术在半导体制造中的应用

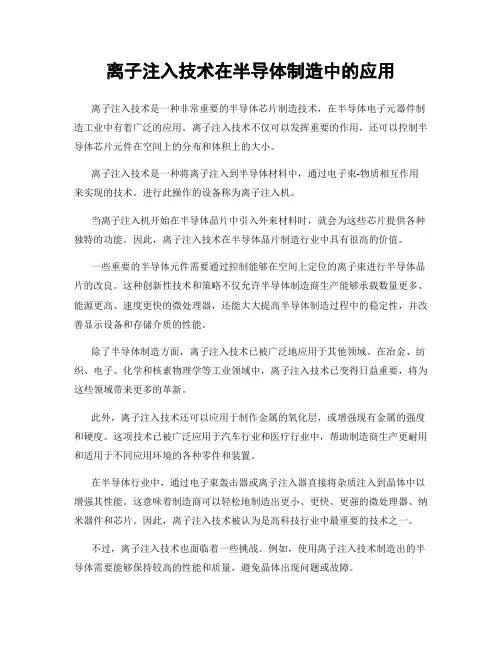

离子注入技术在半导体制造中的应用离子注入技术是一种非常重要的半导体芯片制造技术，在半导体电子元器件制造工业中有着广泛的应用。
离子注入技术不仅可以发挥重要的作用，还可以控制半导体芯片元件在空间上的分布和体积上的大小。
离子注入技术是一种将离子注入到半导体材料中，通过电子束-物质相互作用来实现的技术。
进行此操作的设备称为离子注入机。
当离子注入机开始在半导体晶片中引入外来材料时，就会为这些芯片提供各种独特的功能。
因此，离子注入技术在半导体晶片制造行业中具有很高的价值。
一些重要的半导体元件需要通过控制能够在空间上定位的离子束进行半导体晶片的改良。
这种创新性技术和策略不仅允许半导体制造商生产能够承载数量更多、能源更高、速度更快的微处理器，还能大大提高半导体制造过程中的稳定性，并改善显示设备和存储介质的性能。
除了半导体制造方面，离子注入技术已被广泛地应用于其他领域。
在冶金、纺织、电子、化学和核素物理学等工业领域中，离子注入技术已变得日益重要，将为这些领域带来更多的革新。
此外，离子注入技术还可以应用于制作金属的氧化层，或增强现有金属的强度和硬度。
这项技术已被广泛应用于汽车行业和医疗行业中，帮助制造商生产更耐用和适用于不同应用环境的各种零件和装置。
在半导体行业中，通过电子束轰击器或离子注入器直接将杂质注入到晶体中以增强其性能。
这意味着制造商可以轻松地制造出更小、更快、更强的微处理器、纳米器件和芯片。
因此，离子注入技术被认为是高科技行业中最重要的技术之一。
不过，离子注入技术也面临着一些挑战。
例如，使用离子注入技术制造出的半导体需要能够保持较高的性能和质量，避免晶体出现问题或故障。
此外，在一些情况下，离子注入机在操作过程中还需要承受高的能量和压力，可能会产生较大的热量和压力，因此也需要良好的冷却和控制措施。
总之，离子注入技术是一项非常重要的半导体制造技术，在半导体行业中具有广泛的应用。
此技术通过注入离子控制半导体芯片元件在空间上的分布和体积上的大小，将为电子行业带来新的步伐和发展。
半导体制造工艺之离子注入原理
半导体制造工艺之离子注入原理引言离子注入是半导体制造工艺中的一种重要方法，广泛应用于半导体器件的加工和制造过程中。
离子注入工艺通过将高能离子注入到半导体晶体中，改变材料的物理和化学性质，实现半导体器件的特定功能和性能。
本文将详细介绍离子注入的原理以及其在半导体制造中的应用。
离子注入原理离子注入是利用离子束对半导体材料进行信息改变的过程，其原理基于以下几个关键步骤：1.离子源生成：离子注入过程首先需要一个稳定的离子源。
常见的离子源包括离子源装置和离子源材料。
离子源装置通过电离气体产生离子束，而离子源材料通常是一种固体材料，通过加热或溶解的方式释放离子。
2.离子加速：生成的离子束经过电场加速，增加其能量和速度。
加速电场的大小决定了离子注入的能量和深度。
3.汇聚和对准：离子束通过极板或磁场对准系统，确保离子束准确地注入到半导体材料的目标区域。
4.离子注入：离子束与半导体材料进行相互作用，离子穿过材料表面，在材料内部形成注入层。
离子注入的能量和剂量可以控制和调节，影响着半导体的特性和性能。
5.后续处理：注入完成后，需要进行一系列的后续处理步骤，如退火、清洗等，以恢复和优化器件的电学性能。
离子注入的应用离子注入在半导体制造中有着广泛的应用，主要体现在以下几个方面：1.掺杂：离子注入可在半导体材料中引入杂质原子，从而改变材料的电学性质。
通过控制离子注入的能量和剂量，可以实现器件中的PN结、N型、P型等区域。
2.改变表面特性：离子注入还可用于改变半导体材料表面的化学和物理特性。
例如，在CMOS制造中，通过离子注入改变材料表面的电导率，形成NMOS、PMOS等区域。
3.改善电子迁移率：离子注入还可用于改善半导体器件中电子的迁移率，提高器件的性能。
通过注入低能量离子，形成浅表层，可以减少晶格缺陷，提高电子的迁移率。
4.修复损伤：半导体材料在制造过程中往往会受到损伤，如晶格位错、空位等。
离子注入可用于修复这些损伤，提高材料的完整性和性能。
离子注入原理

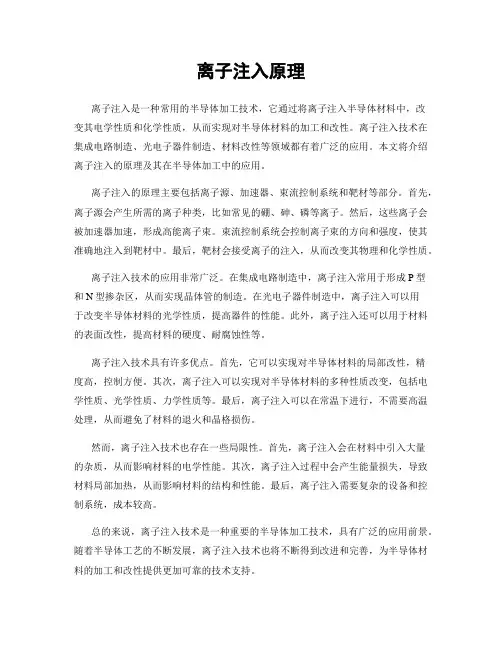

离子注入原理离子注入是一种常用的半导体加工技术，它通过将离子注入半导体材料中，改变其电学性质和化学性质，从而实现对半导体材料的加工和改性。
离子注入技术在集成电路制造、光电子器件制造、材料改性等领域都有着广泛的应用。
本文将介绍离子注入的原理及其在半导体加工中的应用。
离子注入的原理主要包括离子源、加速器、束流控制系统和靶材等部分。
首先，离子源会产生所需的离子种类，比如常见的硼、砷、磷等离子。
然后，这些离子会被加速器加速，形成高能离子束。
束流控制系统会控制离子束的方向和强度，使其准确地注入到靶材中。
最后，靶材会接受离子的注入，从而改变其物理和化学性质。
离子注入技术的应用非常广泛。
在集成电路制造中，离子注入常用于形成P型和N型掺杂区，从而实现晶体管的制造。
在光电子器件制造中，离子注入可以用于改变半导体材料的光学性质，提高器件的性能。
此外，离子注入还可以用于材料的表面改性，提高材料的硬度、耐腐蚀性等。
离子注入技术具有许多优点。
首先，它可以实现对半导体材料的局部改性，精度高，控制方便。
其次，离子注入可以实现对半导体材料的多种性质改变，包括电学性质、光学性质、力学性质等。
最后，离子注入可以在常温下进行，不需要高温处理，从而避免了材料的退火和晶格损伤。
然而，离子注入技术也存在一些局限性。
首先，离子注入会在材料中引入大量的杂质，从而影响材料的电学性能。
其次，离子注入过程中会产生能量损失，导致材料局部加热，从而影响材料的结构和性能。
最后，离子注入需要复杂的设备和控制系统，成本较高。
总的来说，离子注入技术是一种重要的半导体加工技术，具有广泛的应用前景。
随着半导体工艺的不断发展，离子注入技术也将不断得到改进和完善，为半导体材料的加工和改性提供更加可靠的技术支持。
半导体制造技术--离子注入工艺
半导体制造技术–离子注入工艺1. 简介离子注入是一种常用的半导体制造技术，它通过将高能离子注入到半导体材料中，改变材料的物理和电学特性。
离子注入工艺在集成电路制造、光电技术和材料研究等领域具有重要应用。
2. 工艺过程离子注入工艺通常包括以下几个步骤：2.1 基片准备首先，需要对半导体基片进行准备。
这包括将基片清洗干净，并去除表面的杂质和氧化层。
基片的表面质量对离子注入的效果有很大影响，因此基片准备是非常关键的一步。
2.2 掩膜制备接下来，需要对基片进行掩膜制备。
掩膜是一层覆盖在基片表面的保护层，用于选择性地控制离子注入的位置和深度。
常用的掩膜材料包括光刻胶、金属掩膜和二氧化硅等。
掩膜的制备需要结合光刻技术和蚀刻工艺。
2.3 离子注入离子注入是离子注入工艺的核心步骤。
在离子注入过程中，会使用离子加速器将高能离子注入到基片中。
离子加速器通过电场加速离子，并通过磁场进行离子束的聚焦。
离子注入的能量和剂量可以通过调整加速电压和注入时间等参数来控制。
2.4 后处理注入完成后，需要进行后处理步骤。
后处理通常包括退火、清洗和测量等。
退火可以恢复晶格的完整性和排除晶格缺陷，以提高器件的性能和可靠性。
清洗过程用于去除残留的掩膜和杂质。
测量步骤则用于检验注入效果和性能。
3. 应用领域离子注入工艺在半导体制造和研发中具有广泛的应用。
以下是离子注入工艺在不同领域的主要应用：3.1 VLSI集成电路制造离子注入在VLSI（超大规模集成电路）的制造过程中起着至关重要的作用。
通过注入不同类型的离子，可以改变材料的导电性能，实现不同功能的晶体管和电路元器件。
3.2 光电技术离子注入工艺在光电技术中也有广泛应用。
例如，对硅材料进行离子注入可以产生不同的光电特性，用于制造太阳能电池、光电探测器和光纤等器件。
3.3 材料研究离子注入工艺在材料研究中也扮演着重要角色。
通过注入离子，可以改变材料的物理性质，例如硬度、磁性和光学特性。
这对于研究新材料的性能和应用具有重要意义。
半导体工艺之离子注入
半导体离子注入工艺--离子注入离子注入法掺杂和扩散法掺杂对比来说，它的加工温度低、容易制作浅结、均匀的大面积注入杂质、易于自动化等优点。
当前，离子注入法已成为超大规模集成电路制造中不可缺少的掺杂工艺。
1.离子注入原理:离子是原子或分子经过离子化后形成的，即等离子体，它带有一定量的电荷。
可通过电场对离子进行加速，利用磁场使其运动方向改变，这样就可以控制离子以一定的能量进入wafer内部达到掺杂的目的。
离子注入到wafer中后，会与硅原子碰撞而损失能量，能量耗尽离子就会停在wafer中某位置。
离子通过与硅原子的碰撞将能量传递给硅原子，使得硅原子成为新的入射粒子，新入射离子又会与其它硅原子碰撞，形成连锁反应。
杂质在wafer中移动会产生一条晶格受损路径，损伤情况取决于杂质离子的轻重，这使硅原子离开格点位置，形成点缺陷，甚至导致衬底由晶体结构变为非晶体结构。
2.离子射程离子射程就是注入时，离子进入wafer内部后，从表面到停止所经过的路程。
入射离子能量越高，射程就会越长。
投影射程是离子注入wafer内部的深度，它取决于离子的质量、能量，wafer的质量以及离子入射方向与晶向之间的关系。
有的离子射程远，有的射程近，而有的离子还会发生横向移动，综合所有的离子运动，就产生了投影偏差。
3.离子注入剂量注入剂量是单位面积wafer表面注入的离子数，可通过下面的公式计算得出 ，式中，Q 是剂量；I 是束流， 单位是安培；t 是注入时间，单位是秒；e 是电子电荷，1.6×10-19C ；n 是电荷数量；A 是注入面积，单位是 。
4.离子注入设备离子注入机体积庞大，结构非常复杂。
根据它所能提供的离子束流大小和能量可分为高电流和中电流离子注入机以 及高能量、中能量和低能量离子注入机。
离子注入机的主要部件有：离子源、质量分析器、加速器、聚焦器、扫描系统以及工艺室等。
（1）离子源离子源的任务是提供所需的杂质离子。
在合适的气压下，使含有杂质的气体受到电子碰撞而电离，最常用的杂质源有和 等， （2）离子束吸取电极吸取电极将离子源产生的离子收集起来形成离子束。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体离子注入是半导体制程中关键的工艺技术，主要涉及将杂质元素以离子形态注入到硅晶圆中，以改变晶圆衬底材料的化学性质。
具体来说，这一过程通过将气体形态的掺杂化合物原材料导入反应腔，加入电场和磁场交作用形成电浆等离子体，然后离子束从反应腔萃取出来后，受到电场牵引而加速前进，并在通过磁场后进行二次加速，提高离子束射程。
在加速过程中，高能量离子束与材料中的原子或分子发生物理和化学相互作用，最终导致注入的离子停留在材料中，并引起材料表面成分、结构和性能的变化。
离子注入技术具有许多优点，例如能够精确控制注入剂量、注入角度、注入深度和横向扩散等，使得其在半导体制造中被广泛应用。
与传统的热扩散工艺相比，离子注入技术具有更高的精度和灵活性。
在集成电路制造工艺中，离子注入通常应用于深埋层、倒掺杂阱、阈值电压调节、源漏注入、多晶硅栅掺杂等。
这一技术的应用提高了材料表面的载流子浓度和导电类型，为现代电子设备的微型化和高性能化奠定了基础。
如需更多关于“半导体离子注入”的信息，建议咨询半导体相关专家或查阅相关专业文献。
