光纤熔接的使用方法
光纤熔接教程
光纤熔接教程（图文指导）1、光纤熔接需用到的工具；2.先将光纤穿过光纤收容箱或者说光纤配线架;3、光纤熔接的准备工作步骤1：剥光纤加固钢丝（约剥1米长）；步骤3：步骤4：剥光纤外皮（约剥1米长），用卫生纸将油脂擦拭干净。
步骤5：剥光纤金属保护层（用美工刀轻刻）（用美工刀在四周轻刻，不要太用力以免损伤光纤。
）轻拆光纤让金属保护层断裂（注弯曲角度不能大于45度）步骤6： 步骤7：步骤8：轻拆光纤让塑胶保护管断裂（注弯曲角度不能大于45度）步骤9：步骤10：用较好纸巾或脱脂棉花沾酒精步骤12：套光纤热缩套管下图是光纤热缩套管步骤14：用沾酒精纸巾将光纤擦试干净步骤15：用光纤切割器斩切光纤（斩切长度要适中）步骤16：将斩好的光纤放到光纤熔接机的一侧（如下图最好）步骤17：固定好光纤步骤18、光纤跳线的加工，居中剪断开做成尾纤。
步骤19 剥开尾纤的外保护层，并用剪刀剪断石棉保护层步骤20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm步骤21：用沾酒精纸巾将光纤擦试干净步骤22：用光纤切割器斩切尾纤（斩切长度要适中）步骤23：将斩好的尾纤放到光纤熔接机的另一侧（注：两光纤尽量对齐）步骤24：固定光纤跳线步骤25：按"£1”键开始熔接光纤步骤26：光纤 X、Y 轴自动调节步骤27：熔接结束观察损耗值若熔接不成功会告知塬因步骤28：用光纤热缩套管完全套住剥掉绝绿层部份（剥光纤时要控制好长度）步骤29：将套好热缩套管的光纤放到加热器中步骤30：按力£八1”键加热步骤31：取出已加热好的光纤以上述项是焊一芯光纤步骤，重复至其他熔接完成。
步骤32：熔接好的光纤经过加热使热缩管缩紧好（使之可以保护熔接点），冷却后成组将热缩管整齐装入光纤配线架上的盘线板内步骤33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内步骤34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器步骤36：光纤配线架安装完成后开始跳纤给设备使用光纤熔接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。
光纤熔接的原理
光纤熔接的原理
光纤熔接是一种将两根光纤的纤芯和包层熔接在一起的技术，其原理是利用引导热的方式，将两根待熔接的光纤末端加热到足够的温度，使纤芯和包层由固态转变为液态，然后快速结合在一起。
光纤熔接的步骤如下：
1. 准备工作：首先，需要准备两根待熔接的光纤，确保光纤末端光洁度良好并去除杂质。
2. 对准光纤：将两根光纤按照一定的方式定位，并确保纤芯和包层的对齐。
3. 清洁纤芯：使用去离子水或纯酒精等溶剂清洁待熔接的纤芯，以确保熔接的质量。
4. 加热熔融：将光纤末端放入熔接机，在预设的温度条件下进行加热，使纤芯和包层熔化。
5. 快速结合：当纤芯和包层达到足够的熔点后，将两根熔化的光纤迅速结合在一起，保持正确的纤芯和包层对齐。
6. 冷却固化：熔接完成后，将结合处进行冷却，使熔接的部分迅速冷却并固化，形成坚固的连接点。
通过光纤熔接技术，可以实现光纤之间的低损耗的光信号传输。
这种技术广泛应用于通信领域，用于连接光纤间的连接和修复。
光纤熔接的原理简单但关键，只有在正确的温度和时间下进行熔接，才能保证熔接的质量和可靠性。
光纤熔接步骤及操作方法
光纤熔接步骤及操作方法光纤熔接接续是光纤传输系统中工程量最大、技术要求最复杂的重要工序，其质量好坏直接影响光纤线路的传输质量和可靠性。
进行有效的方法及正确熔接步骤极其重要的。
光纤熔接的方法一般有熔接、活动连接、机械连接三种。
在实际工程中基本采用熔接法，因为熔接方法的节点损耗小，反射损耗大，可靠性高。
1、光缆熔接时应该遵循的原则芯数相同时，要同束管内的对应色光纤;芯数不同时，按顺序先熔接大芯数再接小芯数，常见的光缆有层绞式、骨架式和中心管束式光缆，纤芯的颜色按顺序分为兰、桔、绿、棕、灰、白、红、黑、黄、紫、粉、青。
多芯光缆把不同颜色的光纤放在同一管束中成为一组，这样一根光缆内里可能有好几个管束。
正对光缆横切面，把红束管看作光缆的第一管束，顺时针依次为绿、白1、白2、白3等。
2、光缆的熔接过程第一步，开剥光缆，并将光缆固定到接续盒内。
在固定多束管层式光缆时由于要分层盘纤，各束管应依序放置，以免缠绞。
将光缆穿入接续盒，固定钢丝时一定要压紧，不能有松动。
否则，有可能造成光缆打滚纤芯。
注意不要伤到管束，开剥长度取取1米左右，用卫生纸将油膏擦拭干净。
第二步，将光纤穿过热缩管。
将不同管束、不同颜色的光纤分开，穿过热缩套管。
剥去涂抹层的光缆很脆弱使用热缩套管，可以保护光纤接头。
第三步，打开熔接机电源，选择合适的熔接方式。
熔接机的供电电源有直流和交流两种，要根据供电电流的种类来合理开关。
每次使用熔接机前，应使熔接机在熔接环境中放置至少15分钟。
根据光纤类型设置熔接参数、预放电时间、时间及主放电时间、主放电时间等。
如没有特殊情况，一般选择用自动熔接程序。
在使用中和使用后要及时去除熔接机中的粉尘和光纤碎末。
第四步，制作光纤端面。
光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。
第五步，裸纤的清洁将棉花撕成面平整的小块，粘少许酒精，夹住已经剥覆的光纤，顺光纤轴向擦拭，用力要适度，每次要使用棉花的不同部位和层面，这样即可以提高棉花利用率。
一分三光纤熔接方法
一分三光纤熔接方法
一分三光纤熔接是一种将单根光纤分成三根光纤的技术，主要应用于光纤通信网络中，以提高网络的传输容量和可靠性。
以下是一分三光纤熔接的基本步骤：
1.准备工作：确保工作环境干净、无尘，使用专用的光纤熔接机和相
关工具。
2.切割光纤：使用光纤切割刀对原始光纤进行精确切割，确保端面平
整。
3.清洁光纤：使用酒精和无纺布清洁切割后的光纤端面，去除灰尘和
油污。
4.放置光纤：将切割好的光纤放入熔接机的V型槽中，确保光纤端面
对齐。
5.熔接：启动熔接机，通过高温电弧或激光将两根光纤的端面熔化并
连接在一起。
6.检查熔接质量：使用熔接机的显微摄像头检查熔接点的质量，确保
没有气泡、杂质或其他缺陷。
7.保护熔接点：使用专用的光纤保护套管套在熔接点上，然后用热缩
管加热收缩，固定保护套管。
8.测试：使用光时域反射仪（OTDR）测试熔接点的损耗和反射率，确
保熔接质量达到标准。
一分三光纤熔接需要精确的操作和高质量的设备，以确保熔接点的低损耗和高可靠性。

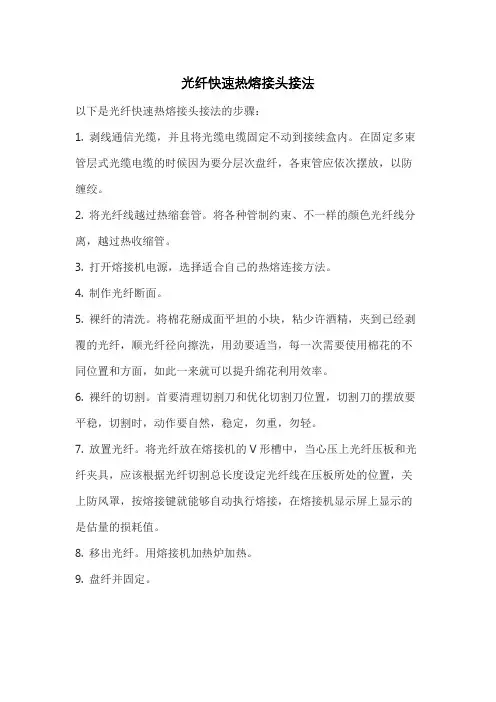

光纤快速热熔接头接法
光纤快速热熔接头接法
以下是光纤快速热熔接头接法的步骤：
1. 剥线通信光缆，并且将光缆电缆固定不动到接续盒内。
在固定多束管层式光缆电缆的时候因为要分层次盘纤，各束管应依次摆放，以防缠绞。
2. 将光纤线越过热缩套管。
将各种管制约束、不一样的颜色光纤线分离，越过热收缩管。
3. 打开熔接机电源，选择适合自己的热熔连接方法。
4. 制作光纤断面。
5. 裸纤的清洗。
将棉花掰成面平坦的小块，粘少许酒精，夹到已经剥覆的光纤，顺光纤径向擦洗，用劲要适当，每一次需要使用棉花的不同位置和方面，如此一来就可以提升绵花利用效率。
6. 裸纤的切割。
首要清理切割刀和优化切割刀位置，切割刀的摆放要平稳，切割时，动作要自然，稳定，勿重，勿轻。
7. 放置光纤。
将光纤放在熔接机的V形槽中，当心压上光纤压板和光纤夹具，应该根据光纤切割总长度设定光纤线在压板所处的位置，关上防风罩，按熔接键就能够自动执行熔接，在熔接机显示屏上显示的是估量的损耗值。
8. 移出光纤。
用熔接机加热炉加热。
9. 盘纤并固定。
熔接光缆的八个步骤
熔接光缆的八个步骤熔接光缆是一种将两根光缆熔接在一起的技术，常用于光纤通信等领域。
下面将介绍熔接光缆的八个步骤，详细解释每个步骤的操作和注意事项。
步骤一：准备工作在开始熔接光缆之前，要进行一些准备工作。
首先，确保工作环境整洁干净，并且有足够的光源以便观察光纤的连接情况。
其次，检查熔接机的状态，确保设备正常工作并且有足够的熔接电极。
最后，检查要熔接的光缆两端的光纤是否完好无损，并尽量避免对光纤的弯曲和损坏。
步骤二：剥离光纤保护层首先，使用光缆剥皮钳或切割刀，将光缆两端的保护层剥离，露出光缆芯和光纤。
注意切割的力度要适中，以免损坏光纤。
剥离时要确保光纤端面光亮、平整。
步骤三：清洁光纤使用清洁剂和棉纤维棒清洁剥离后的光纤。
在清洁时，注意用轻柔的方式清洁，避免划伤光纤。
清洁后，用气枪吹干光纤，确保表面干燥。
步骤四：固定光纤将光缆插入熔接机的光纤固定夹，通过调节夹具的位置和压力，将光纤固定在夹具上。
确保光纤从夹具上突出的长度适当，不要过长或过短。
步骤五：对准光缆使用放大镜或显微镜观察光纤端面，并确保两根光纤对准。
可以通过调整光纤固定夹的位置或使用微调装置进行微调，使两根光纤的端面完全对齐。
步骤六：熔接光纤打开熔接机的电源开关，等待熔接机预热至设定温度。
然后，将两根光缆的端面放置在电极的中央。
按下熔接机的熔接按钮，开始熔接光纤。
熔接时要保持光纤的稳定，以免产生熔接质量下降的原因。
步骤七：冷却和保护熔接完成后，等待一段时间，让熔接部分冷却。
然后，将光缆接头放在光缆套管中，并使用热缩管加热收缩。
确保热缩管完全包裹住光缆接头，并且与光缆保持紧密连接。
步骤八：测试熔接完成后，使用光纤测试仪器对熔接部分进行测试，验证熔接质量。
测试项目包括光损耗、插损和回损等。
测试结果应符合相关标准，确保光缆连接质量良好。
总结：熔接光缆的八个步骤分别是准备工作、剥离光纤保护层、清洁光纤、固定光纤、对准光缆、熔接光纤、冷却和保护以及测试。
熔接光缆的八个步骤
熔接光缆的八个步骤熔接光缆是一种常见的光纤连接方式，它能够高效地传输大量的数据。
下面将介绍熔接光缆的八个步骤，以帮助读者更好地了解和掌握这一技术。
第一步：准备工作在开始熔接光缆之前，首先要做好一些准备工作。
这包括检查和清洁光缆的端面、准备熔接机、切割工具和清洁工具等。
同时，还要确保工作场所干净整洁，避免灰尘和杂质对熔接质量的影响。
第二步：切割光缆将需要连接的两根光缆进行切割。
切割时要确保切口平整，不得有毛刺和损伤，以保证后续的熔接质量。
第三步：清洁光缆端面使用光纤清洁棒或清洁纸巾等工具，仔细清洁光缆的端面。
清洁时要轻柔地擦拭，避免造成刮伤。
清洁完成后，用显微镜检查端面是否干净，如有污染要重新清洁。
第四步：熔接准备将两根光缆插入熔接机的光纤夹持器中，确保光缆的长度和位置合适。
然后将熔接机预热至适当温度，通常为200°C左右。
第五步：对齐光纤使用熔接机的显微镜功能，将两根光缆的光纤进行精确对齐。
对齐时要注意保持光纤的纵向和横向对齐，避免出现偏移。
第六步：熔接光纤将两根对齐好的光纤送入熔接机的电弧区域。
熔接机会自动进行熔接操作，将光纤熔接在一起。
在熔接过程中，要保持光纤的稳定，避免产生振动和偏移。
第七步：检验熔接质量熔接完成后，使用显微镜检查熔接点的质量。
检查时要注意观察熔接点的平整度、光损耗和损伤情况等。
如有问题，需要重新进行熔接。
第八步：保护熔接点使用热缩管或光纤保护套管等材料对熔接点进行保护。
保护材料要牢固可靠，能够防止光纤受到外界环境的损害。
总结熔接光缆是一项技术性较高的操作，需要经过严密的步骤来保证熔接质量。
在实际操作中，还需根据具体情况进行调整和优化。
通过掌握以上八个步骤，读者可以更好地了解和应用熔接光缆的技术，从而提高工作效率和连接质量。
光纤熔接详细操作方法和步骤（附视频）
光纤熔接详细操作方法和步骤（附视频）在进行熔接之前，我们先认识熔接机主要部件名称：键盘；防风罩；加热器；光纤夹具；电极；V型槽；物镜镜头；反光镜；小压头。
一、光纤与光纤熔接需要用到的工具：熔接机；切割刀；米勒钳；酒精棉；光纤；热缩套管。
步骤：1、轻轻按住开关机键，开机指示灯亮后松手；2、在确认热缩套管内无脏物后，将光纤穿入热缩套管；3、用米勒钳剥除光纤涂覆层，长度4cm；4、用酒精棉清洁光纤表面3次，达到无附着物状态；5、将干净的光纤放入切割刀的导向槽，涂覆层的前端对齐切割刀刻度尺16mm到12mm之间的位置；6、将切割好的两根光纤分别放入熔接机的夹具内。
安放时不要碰到光纤端面，并保持光纤端面在电极棒和V型槽之间。
7、盖上防风罩，开始熔接。
8、掀开防风罩，依次打开左右夹具压板，取出光纤；9、然后将热缩套管移动到熔接点，并确保热缩套管两端包住光纤涂覆层；10、将套上热缩套管的光纤放入加热器内，然后盖上加热器盖板，同时加热指示灯点亮，机器将自动开始加热热缩套管；11、当加热指示灯熄灭，热缩完成。
掀开加热器盖板，取出光纤，放入冷却托盘。
二、皮线与皮线熔接需要用到的工具：熔接机；切割刀；米勒钳；酒精棉；皮线开剥器；皮线光纤；热缩套管。
步骤：1、在确认热缩套管内无脏物后，将皮线光纤穿入热缩套管；2、用皮线开剥器剥除皮线保护层，长度4cm；3、用米勒钳剥除光纤涂覆层，长度4cm；4、用酒精棉清洁光纤表面3次，达到无附着物状态；5、将干净的皮线光纤放入切割刀的导向槽，保护层的前端对齐切割刀刻度尺16mm的位置；6、将切割好的两根皮线光纤分别放入熔接机的夹具内。
安放时不要碰到光纤端面，并保持光纤端面在电极棒和V型槽之间；7、盖上防风罩，开始熔接。
8、掀开防风罩，依次打开左右夹具盖板，然后取出皮线光纤；9、将热缩套管移动到熔接点，并确保热缩套管两端包住皮线光纤保护层；10、将套上热缩套管的皮线光纤放入加热器内，然后盖上加热器盖板，同时加热指示灯点亮，机器将自动开始加热热缩套管；11、当加热指示灯熄灭，热缩完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、为什么熔接
光纤的连接：活动连接(连接头连接)
熔融连接(光纤熔接机)
化学粘剂连接（有些实验室）
我们知道光纤通信本身的优点很多，但其连接就不象电线连接那么简单了，光纤熔接机就是利用电弧放电原理对光纤进
行熔接的机器
二、常见的光纤熔接机及其型号、技术指标
住友SUMITOMO 单芯TYPE-36、37 39 多芯TYPE-65藤仓FUJIKURA 单芯FSM-30S、40S、50S 60S 多芯FSM-30R古河FITEL 单芯S175、S176 S177系列多芯S199美国康宁单芯X77系列多芯X99爱立信，国产熔接机，现在很常用
主要特点都差不多：快速、全自动熔接，结构紧凑、轻巧，彩色显示屏幕，可同时观测X，Y光纤，体积小，重量轻，提供存储熔接数据等功能，适用光纤类型广泛：SM、
MM、DSF等光纤都可以.
三、认识光纤熔接机的各个部分
（略）
四、熔接过程
1、工具：主机、切割刀、光纤、剥线钳、酒精（99%工业酒精最好，用75%的医用酒精也可）、棉花（用面巾纸也可）、
热缩套管
2、放电实验：
目的：让光纤熔接机适应当前的环境
为什么做：更好的适应环境，放电更充分，熔接效果更好怎么做：（1）、加入光纤，选择“放电实验”功能，按“SET”键即可，屏幕显示出放电强度，直到出现“放电OK“为止。
（2）、空放电，按ARC键
做多少次：过程会出现“放电过强，放电过弱“，直到放电
OK止
什么时候做：（1）、位置改变时（一般超过300KM）（2）、海拔变化时（一般超过1000m）（3）、在更换电极后一定需要做放电实验（4）、纬度变化时
注意：不是每次熔接前都要做放电实验
3、确认你所熔接的光纤类型和需要加热的热缩套管类型
如何选择：光纤类型：在熔接模式中选择SMF、MF、DSF、NZDF等
热缩套管类型：在加热模式中选择，一般热缩套管分40mm、60mm两种，当然也有生产厂家按照自己生产的光纤熔接机来定做热缩套管。
不要让其出现不匹配现象
4、制备光纤
光纤：纤芯、涂覆层、包层
我们要熔接的是裸纤，就是纤芯
用光纤剥线钳剥除一段裸光纤出来，用酒精棉来清洁干净，然后用光纤切割刀来切割，切割长度按照上面参数来确定，切割刀上面有尺寸刻度，注意保持切割的端面保持垂直状态，误差一般是2°以内，1°以内，注意一下，先清洁后切
割！
加入一句：放置热缩套管，在切割前做完这个动作
4、熔接
光纤切好后，把光纤放入光纤熔接机内，放的位置：V型槽端面直线与电极棒中心直线中间1/2的
地方，大约！
然后放好光纤压板，防下压脚（另一侧同），盖上防风盖，按SET键，开始熔接，整个过程需要需要15秒左右的时间（不同熔接机不一样，大同小异），屏幕上出现两个光纤的放大图象，经过调焦、对准一系列的位置、焦距调整动作后
开始放电熔接。
熔接完成后，把热缩套管放在需要固定的部位，把光纤的熔接部位防在热缩套管的正中央，一定要放在中间，给他一定的张力，注意不要让光纤弯曲，拉紧，压放入加热槽，盖上盖，按键HEAT，下面指示灯会亮起，持续90秒左右，机
器会发出警告加热过程完成，同时指示灯也会不停的闪烁，拿出冷却，这样一个完整的熔接过程就算完成了。
5、整理
整理工具，放到指定的位置，收拾垃圾，收拾时候注意碎小的光纤头
6、在操作过程常注意的问题
（1）、清洁，光纤熔接机的内外，光纤的本身，重要的就是V型槽，光纤压脚等部位。
（2）、切割时，保证切割端面89°±1°，近似垂直，在把切好的光纤放在指定位置的过程中，光纤的端面不要接触任何地方，碰到则需要我们重新清洁、切割：强调先清洁后切割！（3）、放光纤在其位置时，不要太远也不要太近，1/2处，熟练程度！
（4）、在熔接的整个过程中，不要打开防风盖
（5）、加热热缩套管，过程学名叫接续部位的补强，加热时，光纤熔接部位一定要放在正中间，加一定张力，防止加热过程出现气泡，固定不充分等现象，强调的是加热过程和光纤的熔接过程可以同时进行，加热后拿出时，不要接触加热后的部位，温度很高，避免发生危险。
（6）、整理工具时，注意碎光纤头，防止危险，光纤是玻璃丝，很细而且很硬
五、一般的日常维护
关键词：清洁、干燥
保洁工具（常用）：棉花，棉签棒，光纤本身，空气气囊、酒精（要求同上）
需要清洁的部位：
光纤压脚：用棉花棒蘸酒精按同一方向擦拭
V型槽：住友有专门的清洁工具，没有的话可以用酒精棒，也可以用裸光纤来清洁，一般多用空气气囊吹气，但是避免
用口吹气，那样有湿气。
清洁Ｖ型槽
熔接机调芯方向的上下驱动范围各只有数十微米，稍有异物
就会使
光纤图像偏离正常位置，造成不能正常对准。
这时候需及时
清洁Ｖ型槽，具体过程如下：
1> 掀起熔接机的防风罩。
2> 打开光纤压头和夹持器压板。
3> 用棉签棒沾无水酒精（或将牙签削尖）单方向擦拭Ｖ型
槽，即可。
☆注意：切忌用硬质物清洁Ｖ型槽或在Ｖ型槽上用力，避
免坏Ｖ型
槽或使Ｖ型槽失准，造成仪表不能正常使用。
对于光学系统：
组成：反光镜保护片LED照明灯CCD摄象头
清洁用酒精棒擦拭
对于光纤切割刀同上，避免有物体接触刀刃部位
六、耗材
主要是光纤切割刀的刀片和放电用的电极
刀片寿命：12个面，每个面切割2500次左右，寿命3万次
电极寿命：一般放电超过2000次就要更换。
