力学专题作图
物理中考光学力学电磁学作图题大全(附解析)
作图题图能够形象、直观地反映物理过程和物理现象，揭示事物之间的联系，有助于加深学生对物理现象的理解和认识.作图能提高学生的作图技能，培养学生的空间想象能力和利用图分析解决问题的能力.作图题是中考物理试题中的基本题型，一般是根据题目的要求，作出相应的图像和图线.主要是检查学生运用基本概念和规律进行作图的能力.题型之一光学作图题光学作图题主要包括光的直线传播、光的反射和折射、平面镜成像、透镜对光线的作用等.在近年的中考试题中，光学作图题已成为热点考查的内容之一.作图注意事项：（1）要借助工具作图，作图一定要规范.（2）是实际光线画实线，不是实际光线画虚线.（3）光线要带箭头，光线与光线之间要连接好，不要断开.（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线.透镜的作图要熟记三条特殊光线.1.光的反射作图（2014·广州模拟）一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的反射光线.（保留辅助线）光的反射作图要点：a.物、像关于平面镜对称；b.平面镜是物点和像点连线的垂直平分线；c.反射角等于入射角，法线是反射光线和入射光线夹角的角平分线，且法线与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的像.2.光的折射作图（2013·咸宁）如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线.凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴.②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点.③过光心的光线经凹透镜折射后传播方向不改变.1.（2014·曲靖）在图中画出光线经平面镜后的反射光线.2.（2014·遵义）小云家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示.请在图中画出物体AB在平面镜中所成的像.3.（2013·辽阳）一条光线射到水面后发生反射和折射，反射光线OA如图所示，请画出入射光线和折射光线的大致方向.4.（2014·南充）如图所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC 面射出，请画出光束进入玻璃砖和离开玻璃砖后的光线.5.（2014·荆州）将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中传播并最后射出水面的光路图.(不考虑光在水面处的反射)6.（2014·衡阳）如图所示，一束与水平面成30°夹角的太阳光径平面镜反射后竖直射入井中，在图中画出反射光线和平面镜的位置.7.（2014·菏泽）在如图所示的光路图中，分别填入合适的透镜.8.（2013·营口）完成图中的光路图.9.（2014·凉山）如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线.10.（2014·云南）请根据近视眼的成因和矫正方法，在如图所示的方框内画出矫正所需的透镜并完成光路图.11.（2014·兰州）根据凸透镜的成像规律，请在图中作出物体通过凸透镜所成的像.12.（2014·聊城）如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S 的像点S′.13.（2014·杭州）如图为发光点S和竖直放置的平面镜的位置情况，在图中用光路图作出发光点S的像点S′.14.（2013·哈尔滨）在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示.请将眼睛看到硬币像S′的光路图补充完整.光学作图题答案例1例2针对训练1.2.3.4.5.6.7.8.9.10.11.12.13.14.力学作图题力学作图是中考的常考题型，此类题难度虽然较低，但也会因作图不规范等原因造成失分.考查的内容包括力的示意图作图、杠杆的作图、滑轮组的组装.１.画力的示意图（2014¡¤福州）在图中画出南瓜受到重力G的示意图.画力的示意图时，首先找准受力物体；其次明确要画的力、力的三要素；最后根据力的示意图画法规范作图.2.画杠杆的示意图（2014¡¤滨州）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力，请在图中画出力F1、F2的力臂L1、L2.画力臂时可遵循一下顺序：①先在杠杆示意图上确定出支点；②画出动力作用线和阻力作用线；③最后从支点向力的作用线引垂线.3.组装滑轮组（2013¡¤揭阳）用滑轮组拉出陷入泥中的汽车.在图中画出最省力的绳子绕法.滑轮组绕线时要遵循“偶定奇动”的绕线原则，确定绳子段数的方法有三种：第一种是最省力的绕线，是指从动滑轮上开始绕线；第二种是根据s与h 的关系确定出作用在动滑轮绳子的段数，然后再按照“偶定奇动”的绕线原则进行绕线；第三种是根据F与G的关系确定出作用在动滑轮上绳子的段数，再按照“偶定奇动”的绕线原则进行绕线.1.（2014¡¤自贡）如图所示，物体A在斜面上匀速滑下，请画出物体A所受力的示意图.2.（2014¡¤成都）图中，小球和杠杆都处于静止状态，请作出小球所受重力及线AB对杠杆的拉力的示意图.3.（2014¡¤德阳）如图所示，重为G的小球静止在水中，请画出小球的受力示意图.4.（2014¡¤连云港）如图所示，一箱子放在水平向右匀速行驶的汽车上，请画出箱子受力的示意图.5.（2014¡¤凉山）如图所示的杠杆中，已知动力F1和阻力臂L2，请你作出动力臂L1和阻力F2.6.（2014¡¤遂宁）曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在如图所示位置保持静止，请在图中作出：①拉力F的力臂和拉力F的示意图；②物体所受重力的示意图.7.（2014¡¤酒泉）如图所示是日常生活中常用的一款指甲刀，手柄CBA是___________（填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂.8.（2014¡¤广州）如图是手臂的简化图，手托住重物时，肌肉对前臂的拉力沿图中ab线. （1）在图中画出重物对手的压力；（2）画出肌肉对前臂的拉力方向；（3）画出拉力的力臂.9. 如图是用羊角锤拔钉子的情景.请画出动力F1的力臂L1和羊角锤所受阻力F2的示意图.10. 用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法.11.（2014¡¤衡阳）如图所示，某人站在A处通过一根绳子和两个滑轮匀速提起物体B，所用F=100 N，物体B重300 N（不计滑轮重和绳重，不计摩擦），画出滑轮组的绕线.力学作图题答案例3例4例5针对训练1.2.3.4.5.6.7.8.9.10.11.电磁学作图题1.家庭电路的连接（2013·四川）用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到家庭电路上.连接家庭电路需考虑用电安全.螺丝口灯泡的螺旋套接线柱应接零线，灯尾接线柱应接火线；开关应接在火线端.2.安培定则的运用（2014·宜宾）请利用图中给出的信息，在图中标出电源的正极、小磁针的S极，并用箭头标出磁感线的方向.安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，已知其中任意两个方向就可以确定第三个的方向.1.（2014·菏泽）根据图示的实物连接图，在方框中画出电路图.2.（2014·泰州）如图是楼梯照明灯的模拟电路.它的要求是，在楼梯的上下两端都能对灯进行控制.请在图上补画连接导线，使之符合这一要求.3.（2013·济宁）小明暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所内都有人.请你把图中各元件符号连接成符合上述要求的电路图.4.（2014·烟台）如图是一个简易“表决器”.“赞成”时，绿灯亮；“反对时”，红灯亮；“弃权”时，绿灯、红灯均不亮.甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮.请画出符合要求的电路图.5.将如图所示的电水壶的3条接线按照安全用电的原则对应连接到插头上.6. 要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里如图所示.图甲为实物图，图乙为反面接线示意图.请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其他电器使用.7.（2014·扬州）如图所示，标出磁感线方向和条形磁体的N极.8.（2014·广元）如图所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向.9.（2014·重庆）根据通电螺线管的南北极，在图中的括号内标出电源的“+”极或“-”极.10.用笔画线，将图中的滑动变阻器连入电路.要求：开关S闭合，滑片P向右滑动时，弹簧测力计的示数变小.11.如图所示，甲、乙两个螺线管靠得很近，串联在同一电路中，请标出螺线管甲的N极和S极.若使两螺线管相互排斥，试在图中画出螺线管乙的绕线方法.12.车辆超载是造成高速公路路面损坏严重的一个重要因素.小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为某大桥设计一个车辆超重的报警装置.当车辆超重时，信号灯就发光.请你在图中为他连接好电路.13.如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图.其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小.白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内.傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作.请用笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线，连线不能交叉）.电磁学作图题答案例6例7针对训练1.2.3.5.6.7.8.9.21 / 2211.12.13.22 / 22。

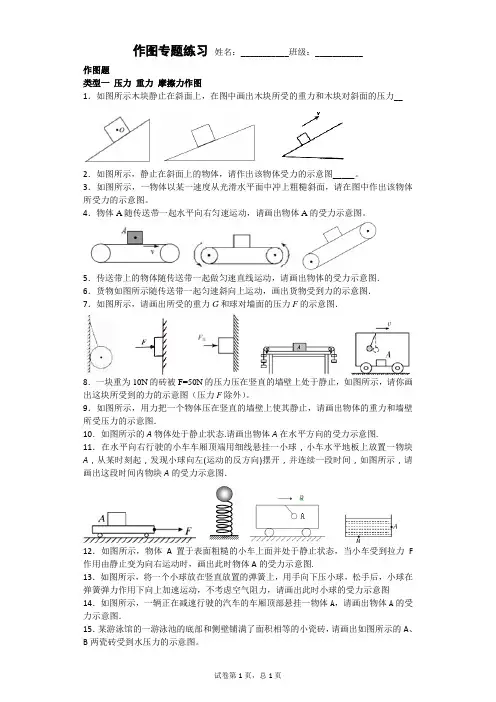

力学 作图 类型一 压力 重力 摩擦力作图
3．如图所示，一物体以某一速度从光滑水平面中冲上粗糙斜面，请在图中作出该物体所受力的示意图。
4．物体A随传送带一起水平向右匀速运动，请画出物体A的受力示意图。
5．传送带上的物体随传送带一起做匀速直线运动，请画出物体的受力示意图．
6．货物如图所示随传送带一起匀速斜向上运动，画出货物受到力的示意图．
7．如图所示，请画出所受的重力G和球对墙面的压力F的示意图．
8．一块重为10N的砖被F=50N的压力压在竖直的墙壁上处于静止，如图所示，请你画出这块所受到的力的示意图（压力F除外）。
9．如图所示，用力把一个物体压在竖直的墙壁上使其静止，请画出物体的重力和墙壁所受压力的示意图．
10．如图所示的A物体处于静止状态.请画出物体A在水平方向的受力示意图.
在水平向右行驶的小车车厢顶端用细线悬挂一小球小车水平地板上放置一物块a从某时刻起发现小球向左运动的反方向摆开并连续一段时间如图所示请画出这段时间内物块a的受力示意图
作图专题练习姓名：___________班级：___________
作图题
类型一压力重力摩擦பைடு நூலகம்作图
1．如图所示木块静止在斜面上，在图中画出木块所受的重力和木块对斜面的压力__
参考答案
1．
2．
3．
4． 5．
6．
7．
8． 9． 10． 11．
12． 13．
14．
15．
11．在水平向右行驶的小车车厢顶端用细线悬挂一小球，小车水平地板上放置一物块A，从某时刻起，发现小球向左(运动的反方向)摆开，并连续一段时间，如图所示，请画出这段时间内物块A的受力示意图．
12．如图所示，物体A置于表面粗糙的小车上面并处于静止状态，当小车受到拉力F作用由静止变为向右运动时，画出此时物体A的受力示意图.
2023年中考物理真题专题练习—力学作图题
2023 年中考物理真题专题练习—力学作图题1、〔2023 江苏泰州〕如图乙所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。
〔〕答案：解析：物体向下滑时，重力方向竖直向下，摩擦力方向沿斜面对上，如以下图：2、〔2023 湖南怀化〕如图甲所示，被细线拴住的气球静止在空中，请画出气球所受重力的示意图，O 点为气球的重心。
答案：3、〔2023 江苏南京〕图丙中，轻拉弹簧，水平面上的物体A 和B 处于静止状态，画出物体A 的受力示意图.答案：解析：对A 进展受力分析，A 受到重力和支持力，由于A 和B 间没有相对运动或相对运动趋势，所以A 不受摩擦力，如以下图：4、〔2023 湖北恩施〕如图甲，物块沿粗糙斜面对上运动，请画出物块所受重力和摩擦力、及物块对斜面压力的示意图；答案：解析：重力的方向始终竖直向下，作用点在物块上；物块相对于斜面对上运动，物块受到沿斜面对下的摩擦力。
物块对斜面压力作用点在斜面上，方向垂直于斜面对下。
如以下图：5、〔2023 湖南邵阳〕木块在水平向右的拉力F 作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。
答案：6、〔2023 山东潍坊〕在内壁光滑的汽缸内，用重为G 的活塞封闭确定质量的气体，把活塞和汽缸按图乙所示悬挂，静止在空中，图中已标出缸内气体对活塞的作用力，请画出活塞所受其它力的示意图。
答案：7、〔2023 湖南岳阳〕岳阳张超烈士纪念园中有一架歼-15 舰载机模型，请用力的示意图表示该模型所受重力G。
〔O 点为模型的重心〕答案：8、〔2023 山东济宁〕请按要求完成以下作图。
如以下图，顽皮的小象用力向下压跷跷板，猴子被弹起，不计空气阻力，请画出此时猴子的受力示意图。
答案：9、〔2023 疆〕请在图甲中画出静止的小球所受重力和拉力的示意图．答案：10、〔2023 苏州〕图乙中磁性黑板擦吸附在竖直黑板上，画出黑板擦在竖直方向受到的力；答案：11、〔2023 衡阳〕如以下图，一个小球停放在水平地面的墙角处，请画出小球的受力示意图。
专题3 力学作图专题-备战2021年中考物理典型专题各个击破(光、热、力学专题)(解析版)
备战2021年中考物理光、热、力学典型专题各个击破专题1 电路的连接与设计********************************************************************一、受力分析一般步骤1. 确定研究对象：只分析被研究物体所受的力．2. 查力（按顺序分析物体受到的力）（1）先重力：地面上的物体都要受到重力，重力的方向竖直向下，重力的施力物体是地球．物体往往是在重力及其他主动力的作用下才产生了弹力和摩擦力．（2）再弹力（拉力、压力、支持力）：在研究对象与其他物体的接触面上，如果有弹性形变（挤压或拉伸），则该点或面上有弹力，反之则没有．弹力的方向总是跟接触面垂直，指向受力物体．（3）最后摩擦力：分析摩擦力，先看接触面是否光滑，“光滑”表示摩擦力为零；其次看是否有弹力，不光滑、有弹力的接触面上才可能有摩擦力，摩擦力方向跟物体的相对运动或相对运动趋势方向相反．3. 分析物体的状态：平衡状态（物体在各个方向上受力平衡）；非平衡状态（需注意各个力的大小关系）.4. 检查：每分析一个力，都应该找出相应的施力物体．根据研究对象的运动状态和平衡力的知识来检验此受力分析是否正确．（按照图示原则检查）考点1 指定力作图1．如图竖直墙壁上用细绳悬挂着一个小球，画出小球受到的重力和绳子的拉力，以及小球对墙壁压力的示意图。
【解析】小球受到的重力G的方向竖直向下，作用点在小球的重心上；绳子对小球的拉力F′作用点也可以画在小球的重心上，方向沿绳子向上；压力的作用点是球与墙壁的接触点，然后从作用点作垂直于墙壁，并指向墙里面的压力F．如图所示：2．如图所示，画出均匀木棒的重力G和木棒A、B两端对接触面的压力F A，F B的示意图。
【解析】过木棒的重心作一条竖直向下的有向线段，用G表示，即为重力的示意图；过木棒与墙壁的接触点作垂直于墙面向左的压力F A；过木棒与地面的接触点作垂直于地面向下的压力F B，如图所示：3．如图，弹簧右端连接物体，左端固定在墙面，物体静止在水平地面上且受到地面向左的摩擦力，请作出此时物体所受弹簧弹力的示意图。
中考物理专题训练—力学作图题,这88道精选作图题一定要做
中考物理专题训练—力学作图题，这88道精选作图题一定要做！
物理复习
力学
电学
光学
力学作图主要考查重力示意图、物体的受力示意图和杠杆力臂作图；一般是作力的示意图或杠杆示意图，以及滑轮组的绕线方式。
这种作图题应当注意首先弄清题目的具体要求：若作力，要明确是物体受到的力(具体哪个力)还是对别的物体施加的力，要画准力的三要素(大小、方向、作用点)：①力的作用点必须画在受力的物体上；②力臂一定得过支点；③杠杆所受力的作用点一定要画在杠杆上。
初中物理作图题专题练习
初中物理作图题专题训练作图题是中考的常考题型，一般是根据题目的要求，作出适当的图象、图线，并不要求说明作图的依据。
这类试题从涉及的知识点上可分为力学作图题、光学作图题和电学、电磁学作图题等。
典例分析：1.力学作图力学作图题主要包括：画力的示意图（或图示）、作杠杆的力臂、画出施加在杠杆上的力、画出滑轮组的绕线方法等。
（1）力的示意图例1 如图1-1所示，小明用100N的力推墙壁，请画出该力的示意图。
图1-1变式训练1 如图1-2所示，工人用200N的沿斜面向上的推力，将一个质量为30kg的木箱推上斜面。
用力的图示法将木箱受到的重力和推力表示出来。
（g取10N/kg）图1-2（2）简单机械作图例2（2011衢州）如图1-3所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，请完成下列问题：(1)在图中画出鱼线对钓鱼竿拉力F2的力臂l2；(2)钓鱼竿属于杠杆(选填“省力”、“费力”或“等臂”)。
图1－3变式训练2 (2010德州)如图1-4所示，轻质杠杆可绕O 转动，杠杆上吊一重物G ，在力F 作用下杠杆静止在水平位置，l 为F 的力臂，请在图中作出力F 的示意图及重物G 所受重力的示意图。
变式训练3 如图1-5所示的弯曲杠杆，OA OC BC ==，在A 端吊一重物G ，请问在哪一点加一最小的力F ，使AO （O 为支点）保持水平平衡，试画出此力的方向和力臂。
例3 用滑轮组提升重1000N 的物体A ，若每个滑轮重50N ，绳子能承受的最大拉力为500N ，请在图1-6中画出绕绳的方法。
（不计绳重的摩擦）2.光学作图光学作图题主要包括：光的反射、折射作图等。
其中，在光的反射作图中涉及到平面镜成像的作图，而在光的折射作图中涉及涉及透镜的光路图和近视眼的作图。
（1）光的反射例4 （2011 菏泽）如图1-7所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。
专题二 力学作图-2023年中考物理专练(全国通用)
2023年中考物理重难点突破
15.将下图中的滑轮组装为最省力的情形。
2023年中考物理重难点突破
一、一般情形（主要是对单个具体的力做示意图） 【例1】（2022湘潭）如图所示，钢管一端支在
水平地面上，另一端被绳竖直悬吊着。请画出钢管 所受重力G的示意图。
【分析】重力的方向是竖直向下的，从钢管重心O 开始，画一条带箭头的竖直向下的有向线段，用G 表示，如图所示：
2023年中考物理重难点突破
13．（2022遵义）人体中的某些部位具有杠杆的 功能，图甲所示为人握住哑铃锻炼的情景，其简图 如图乙所示。肱二头肌收缩对手臂产生一个拉力F， 使手臂绕肘关节“O”转动，请在图乙中作出哑铃 所受重力的示意图和拉力F的力臂L。
2023年中考物理重难点突破
14.（2022苏州） 在图中画出杠杆的阻力臂l，并 在A点画出使杠杆静止在图示位置的最小力F。
三、平衡状态 【例3】（2022德阳）春节时，小明用细绳将灯
笼悬挂在门口，灯笼处于静止状态，细绳与竖直墙 面平行且与灯笼的重心O在同一直线上，请画出灯 笼的受力示意图。
【分析】将灯笼悬挂在门口，此时灯笼受到竖直向 下的重力和竖直向上的拉力的作用，在这两个力的 作用下处于静止状态，说明这两个力是一对平衡力 ，大小是相等的，如图所示：
8.（2022镇江）冰壶静止在水平冰面上，O为其 重心。请画出它所受重力和支持力的示意图。
2023年中考物理重难点突破
9.（2022德阳）图示为一个足球静止在水平地面 上，请画出它受力的示意图。
2023年中考物理重难点突破
10.（2022毕节）如图是气象部门放飞的高空探 测气球。气球与探测仪器沿水平方向做匀速直线运 动，O是探测仪器的重心，请画出探测仪器的受力 示意图（不计空气阻力）。
专题06 力学综合作图分析(原卷版)
专题06 力学综合作图分析（原卷版）考点1 力的示意图与图示考点2 弹力示意图考点3 重力示意图考点4 摩擦力的示意图考点5 压力示意图考点6 浮力示意图考点7 力臂的画法考点8 杠杆中最小力的问题考点9 滑轮组的设计与组装考点1 力的示意图与图示1．（2022秋•永安市期末）如图所示，一个重3N的吊灯悬挂在天花板上，请作出吊灯所受重力和拉力的示意图。
2．（2023春•深圳期末）如图所示，一个水杯静止在水平桌面上，请画出它所受力的示意图。
3．（2023春•方城县校级期末）在沿水平方向向右做匀速直线运动的小车上方悬挂一质量分布均匀的小球，当小车突然静止时，小球的状态如图所示，请画出小球的受力示意图。
（不计空气阻力）4．（2023春•泸县校级期末）如图所示，小球被绳子吊在竖直墙壁上，请在图中作出小球受到的所有力的示意图。
5．（2023春•子洲县期末）如图所示，这是某同学在劳动基地摘下的一个南瓜，请画出南瓜静止在水平地面上时所受重力和支持力的示意图。
6．（2023春•上蔡县期末）如图甲是我国火箭发射时的场景，图乙是示意图，O表示重心，请在图乙中作出火箭加速竖直上升过程中的受力示意图。
（不计空气阻力）7．（2022秋•桂平市期末）如图所示，用细线拴住的橡皮正在做圆周运动，请画出橡皮的受力示意图。
（不计空气阻力）8．（2023秋•庐阳区期末）科学家发现：相互作用的两个力，大小相等，方向相反，作用在同一直线上。
如图所示，已画出月球对地球的吸引力F1，请在图中画出：地球对月球的吸引力F2。
考点2 弹力示意图9．（2023春•武功县期末）用水平力将弹簧压在竖直墙壁上，画出弹簧对手的弹力的示意图。
10．（2023春•宝应县期末）根据要求作图。
如图所示，小球将弹簧压缩后形变，请画出此时小球所受弹簧弹力的示意图。
11．（2022秋•桐柏县期末）如图乙所示，在水平桌面上用手指压铅笔尖，铅笔在竖直位置处于静止状态。
在图中画出铅笔所受弹力的示意图。
