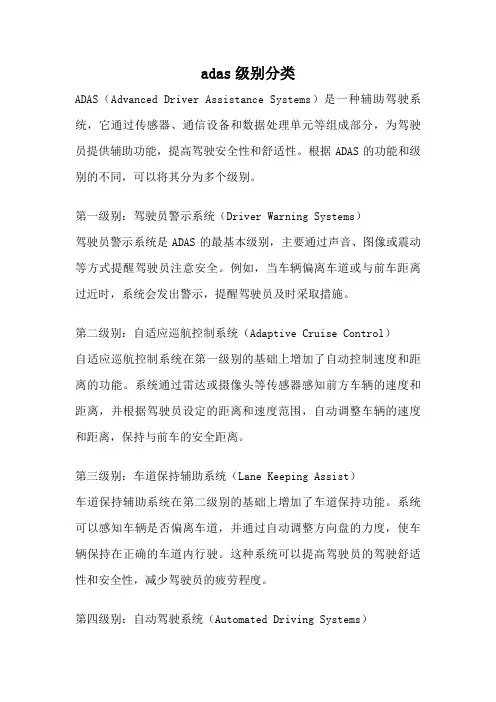

adas级别分类
adas级别分类ADAS（Advanced Driver Assistance Systems）是一种辅助驾驶系统，它通过传感器、通信设备和数据处理单元等组成部分，为驾驶员提供辅助功能，提高驾驶安全性和舒适性。
根据ADAS的功能和级别的不同，可以将其分为多个级别。
第一级别：驾驶员警示系统（Driver Warning Systems）驾驶员警示系统是ADAS的最基本级别，主要通过声音、图像或震动等方式提醒驾驶员注意安全。
例如，当车辆偏离车道或与前车距离过近时，系统会发出警示，提醒驾驶员及时采取措施。
第二级别：自适应巡航控制系统（Adaptive Cruise Control）自适应巡航控制系统在第一级别的基础上增加了自动控制速度和距离的功能。
系统通过雷达或摄像头等传感器感知前方车辆的速度和距离，并根据驾驶员设定的距离和速度范围，自动调整车辆的速度和距离，保持与前车的安全距离。
第三级别：车道保持辅助系统（Lane Keeping Assist）车道保持辅助系统在第二级别的基础上增加了车道保持功能。
系统可以感知车辆是否偏离车道，并通过自动调整方向盘的力度，使车辆保持在正确的车道内行驶。
这种系统可以提高驾驶员的驾驶舒适性和安全性，减少驾驶员的疲劳程度。
第四级别：自动驾驶系统（Automated Driving Systems）自动驾驶系统是ADAS的最高级别，它可以实现无人驾驶。
该系统可以完全代替驾驶员的驾驶操作，实现车辆的自动行驶。
自动驾驶系统通过多个传感器（如雷达、摄像头、激光雷达）感知周围环境，并通过高精度地图和数据处理单元，实现车辆的智能决策和控制。
尽管ADAS的级别越高，系统的功能越强大，但它并不意味着驾驶员可以完全放松警惕。
在使用ADAS时，驾驶员仍然需要保持对道路和交通状况的观察，并随时准备接管驾驶控制。
此外，ADAS系统也存在一定的局限性，如在恶劣天气条件下、道路标线模糊或交通状况复杂时，系统可能无法正常工作。
ADAS高级辅助驾驶系统
ADAS高级辅助驾驶系统大陆电子360°成像雷达系统2018年7月11日1 360°成像雷达系统简介360°成像雷达系统是由德国大陆电子开发的一款ADAS高级辅助驾驶系统，该系统采用了一项基于多台77GHz毫米波雷达点云成像的最新技术，可以将本车四周的环境以点云的方式形成图像，同时系统可以对雷达检测到的目标进行跟踪、检测本车周围的静态环境、提取本车周围的自由空间。
该系统是由6-8台大陆远距雷达ARS430、系统专用的雷达网关以及连接器组成，输出的数据包括各目标的相对径向速度和距离、目标相对雷达的角度以及目标的反射截面积。
360°成像雷达系统能够全天候稳定运行，受环境影响小，并具备故障自诊断功能，快速检查操作的准确性，准确判断障碍物的位置，从而完成高级辅助驾驶功能。
图1-1 360°成像雷达系统架构1.1系统硬件平台360°成像雷达系统硬件平台是由6—8台ARS430雷达构成360°检测区域，通过百兆网络将检测到的数据传输到同一个雷达网关，网关再将多台雷达的数据通过千兆网络传输到车载处理器，进行数据处理。
1.1.1 ARS430雷达技术参数ARS430雷达是大陆电子第四代77GHz远距雷达，相比较于之前的第四代雷达，最大的改变在于此雷达采用了网络接口输出，输出的数据量相比CAN接口雷达得到了极大提升，所以能够形成点云图像。
其技术参数如下图表所示。
图1-2 ARS430雷达图1-3 ARS430雷达检测范围图1-4 雷达安装位置1.2系统软件平台系统软件平台包括数据接收和数据监控模块等常规软件，同时也包括大陆电子专门为了此系统而开发的一些特色的可视化软件，包括目标跟踪模块、目标占用空间模块、自由空间提取模块，这些特色软件是需要额外收取开发费用的。
1.2.1 数据接收模块数据接收模块是可以在客户计算机（Win/Linux）上运行的独立驱动程序，它可以实现对雷达的配置操作以及处理雷达发送的错误数据，同时可以将采集到的数据本地使用或者发送到同一网络内其他模块使用。

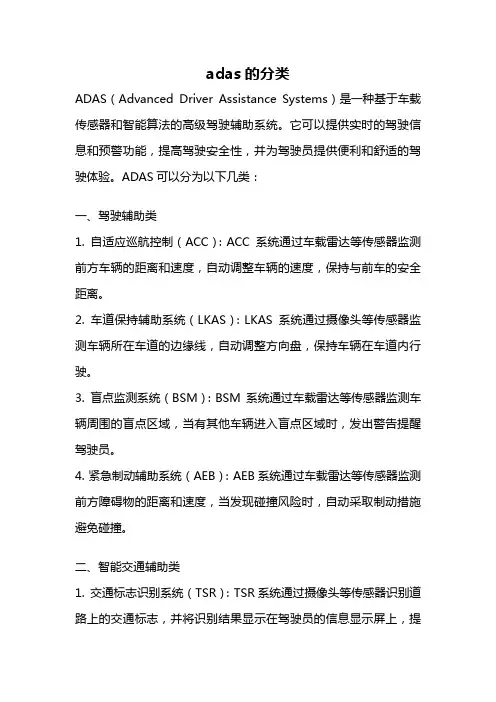

adas的分类
adas的分类ADAS（Advanced Driver Assistance Systems）是一种基于车载传感器和智能算法的高级驾驶辅助系统。
它可以提供实时的驾驶信息和预警功能，提高驾驶安全性，并为驾驶员提供便利和舒适的驾驶体验。
ADAS可以分为以下几类：一、驾驶辅助类1. 自适应巡航控制（ACC）：ACC系统通过车载雷达等传感器监测前方车辆的距离和速度，自动调整车辆的速度，保持与前车的安全距离。
2. 车道保持辅助系统（LKAS）：LKAS系统通过摄像头等传感器监测车辆所在车道的边缘线，自动调整方向盘，保持车辆在车道内行驶。
3. 盲点监测系统（BSM）：BSM系统通过车载雷达等传感器监测车辆周围的盲点区域，当有其他车辆进入盲点区域时，发出警告提醒驾驶员。
4. 紧急制动辅助系统（AEB）：AEB系统通过车载雷达等传感器监测前方障碍物的距离和速度，当发现碰撞风险时，自动采取制动措施避免碰撞。
二、智能交通辅助类1. 交通标志识别系统（TSR）：TSR系统通过摄像头等传感器识别道路上的交通标志，并将识别结果显示在驾驶员的信息显示屏上，提醒驾驶员注意交通标志的规定。
2. 前方碰撞警告系统（FCW）：FCW系统通过车载雷达等传感器监测前方车辆和障碍物的距离和速度，当发现碰撞风险时，发出警告提醒驾驶员及时采取避免碰撞的措施。
3. 车道偏离预警系统（LDW）：LDW系统通过摄像头等传感器监测车辆所在车道的边缘线，当车辆偏离车道时，发出警告提醒驾驶员及时纠正。
4. 倒车辅助系统（RCA）：RCA系统通过摄像头等传感器监测车辆周围的障碍物，提供倒车时的视觉辅助，帮助驾驶员安全倒车。
三、智能停车辅助类1. 自动泊车系统（APA）：APA系统通过摄像头等传感器监测车辆周围的空余停车位，自动控制方向盘和油门刹车，协助驾驶员进行泊车操作。
2. 周围环境监测系统（SVS）：SVS系统通过车载摄像头等传感器监测车辆周围的环境，提供全景图像和距离测量，帮助驾驶员在狭窄空间中安全停车。
ADAS八大系统
ADAS八大系统ADAS（Advanced Driving Assistant System）即高级驾驶辅助系统。
ADAS 是利用安装于车上的各式各样的传感器，在第一时间收集车内外的环境数据，进行静、动态物体的辨识、侦测与追踪等技术上的处理，从而能够让驾驶者在最快的时间察觉可能发生的危险，以引起注意和提高安全性的主动安全技术。
ADAS 采用的传感器主要有摄像头、雷达、激光和超声波等，可以探测光、热、压力或其它用于监测汽车状态的变量，通常位于车辆的前后保险杠、侧视镜、驾驶杆内部或者挡风玻璃上。
早期的ADAS 技术主要以被动式报警为主，当车辆检测到潜在危险时，会发出警报提醒驾车者注意异常的车辆或道路情况。
对于最新的ADAS 技术来说，主动式干预也很常见。
汽车高级辅助驾驶系统通常包括：•导航与实时交通系统TMC；•电子警察系统ISA （Intelligent speed adaptation或intelligent speed advice）；•车联网（Vehicular communication systems）；•自适应巡航ACC（Adaptive cruise control）；•车道偏移报警系统LDWS（ Lane departure warning system）；•车道保持系统（Lane change assistance）；•碰撞避免或预碰撞系统（Collisionavoidance system或Precrash system）；•夜视系统（Night Vision）；•自适应灯光控制（Adaptive light control）•行人保护系统（Pedestrian protection system）•自动泊车系统（Automatic parking）•交通标志识别（Traffic sign recognition）•盲点探测（ Blind spot detection）•驾驶员疲劳探测（Driver drowsiness detection）•下坡控制系统（Hill descent control）•电动汽车报警（Electric vehicle warning sounds）系统。
adas功能
adas功能
ADAS即Advanced Driver Assistance Systems，中文翻译为“先进驾驶辅助系统”，是一种将现代科技应用到汽车上，为驾驶员提供各种辅助功能的系统。
目前的ADAS系统包括了多种技术，如雷达、摄像头、激光测距仪等。
它们能够实时监测车辆周围的环境，并提供给驾驶员关于车道保持、自动刹车、盲区警示、交通标志识别等辅助信息。
首先，ADAS系统中的车道保持功能可以通过摄像头或雷达实时监测车辆在道路上的位置，触发警报或自动调整方向以保持在合适的车道内。
这对于长时间驾驶或在高速公路上行驶的驾驶员来说，可以提供一定程度的安全保障。
其次，自动刹车是ADAS系统中的另一个重要功能。
通过使用雷达和摄像头监测前方道路的状况，当系统检测到紧急情况时，它可以自动刹车以避免碰撞。
这在交通拥堵或驾驶员不注意时，能够减少事故的发生，提高行车安全性。
此外，盲区警示也是ADAS系统的一项重要功能。
通过安装在车辆的侧面和后部的摄像头或雷达，系统可以实时监测车辆周围的盲区。
当有其他车辆进入盲区时，系统会发出警报，提醒驾驶员进行注意。
最后，交通标志识别是ADAS系统中的另一个实用功能。
利用摄像头和图像处理技术，系统可以实时识别道路上的交通标
志，并将相关信息显示在驾驶员的仪表盘上。
这对于驾驶员来说，能够更加方便地获取道路规则和限速等重要信息，确保他们始终在合法的范围内行驶。
总之，ADAS系统是现代汽车中不可或缺的一部分，它通过各种先进的技术，为驾驶员提供诸多辅助功能，提高驾驶安全性和舒适性。
随着科技的不断进步，ADAS系统将继续发展，为驾驶员提供更多更强大的功能。

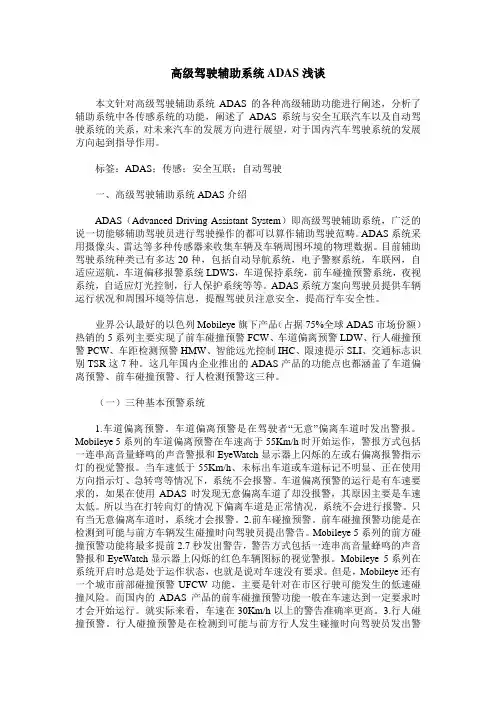

高级驾驶辅助系统ADAS浅谈
高级驾驶辅助系统ADAS浅谈本文针对高级驾驶辅助系统ADAS的各种高级辅助功能进行阐述，分析了辅助系统中各传感系统的功能，阐述了ADAS系统与安全互联汽车以及自动驾驶系统的关系，对未来汽车的发展方向进行展望，对于国内汽车驾驶系统的发展方向起到指导作用。
标签：ADAS；传感；安全互联；自动驾驶一、高级驾驶辅助系统ADAS介绍ADAS（Advanced Driving Assistant System）即高级驾驶辅助系统，广泛的说一切能够辅助驾驶员进行驾驶操作的都可以算作辅助驾驶范畴。
ADAS系统采用摄像头、雷达等多种传感器来收集车辆及车辆周围环境的物理数据。
目前辅助驾驶系统种类已有多达20种，包括自动导航系统，电子警察系统，车联网，自适应巡航，车道偏移报警系统LDWS，车道保持系统，前车碰撞预警系统，夜视系统，自适应灯光控制，行人保护系统等等。
ADAS系统方案向驾驶员提供车辆运行状况和周围环境等信息，提醒驾驶员注意安全，提高行车安全性。
业界公认最好的以色列Mobileye旗下产品（占据75%全球ADAS市场份额）热销的5系列主要实现了前车碰撞预警FCW、车道偏离预警LDW、行人碰撞预警PCW、车距检测预警HMW、智能远光控制IHC、限速提示SLI、交通标志识别TSR这7种。
这几年国内企业推出的ADAS产品的功能点也都涵盖了车道偏离预警、前车碰撞预警、行人检测预警这三种。
（一）三种基本预警系统1.车道偏离预警。
车道偏离预警是在驾驶者“无意”偏离车道时发出警报。
Mobileye 5系列的车道偏离预警在车速高于55Km/h时开始运作，警报方式包括一连串高音量蜂鸣的声音警报和EyeWatch显示器上闪烁的左或右偏离报警指示灯的视觉警报。
当车速低于55Km/h、未标出车道或车道标记不明显、正在使用方向指示灯、急转弯等情况下，系统不会报警。
车道偏离预警的运行是有车速要求的，如果在使用ADAS时发现无意偏离车道了却没报警，其原因主要是车速太低。
adas 功能术语
adas 功能术语ADAS（Advanced Driver Assistance Systems）是指先进驾驶辅助系统，是一种集成了多种技术和传感器的汽车智能驾驶辅助系统。
它通过感知、判断和控制等功能，为驾驶者提供实时信息和辅助功能，提高驾驶安全性和舒适性。
下面将从ADAS的各个功能术语进行介绍。
1. 自适应巡航控制（Adaptive Cruise Control，ACC）自适应巡航控制是一种基于雷达或激光传感器技术的功能，可以使车辆在保持一定车速的同时自动调整车距。
当前车速超过设定速度时，ACC会自动减速并保持安全距离，当车速低于设定速度时，ACC 会自动加速，使驾驶者无需频繁调整车速，提高驾驶舒适性和安全性。
2. 盲点监测系统（Blind Spot Monitoring，BSM）盲点监测系统是一种利用雷达或摄像头监测车辆盲点的功能。
当其他车辆进入驾驶者的盲点区域时，BSM会发出警示，提醒驾驶者注意盲点情况，减少盲区造成的事故风险。
3. 车道偏离预警系统（Lane Departure Warning，LDW）车道偏离预警系统通过摄像头或传感器监测车辆行驶的车道线，当车辆无意识或不打方向灯偏离车道时，LDW会发出警示，提醒驾驶者注意车辆行驶状态，避免意外事故的发生。
4. 前碰撞预警系统（Forward Collision Warning，FCW）前碰撞预警系统通过雷达、摄像头或激光传感器监测前方道路情况，当与前方车辆距离过近或存在碰撞风险时，FCW会发出警示，提醒驾驶者采取紧急制动或避让措施，以避免碰撞事故的发生。
5. 自动紧急制动系统（Automatic Emergency Braking，AEB）自动紧急制动系统是一种基于传感器和控制系统的自动制动功能，当系统检测到与前方车辆距离过近且可能发生碰撞时，AEB会自动触发制动系统，减少碰撞的严重程度或避免碰撞事故的发生。
6. 车道保持辅助系统（Lane Keeping Assist，LKA）车道保持辅助系统通过摄像头或传感器监测车辆行驶的车道线，当车辆无意识或不打方向灯偏离车道时，LKA会主动进行方向调整，将车辆重新纳入正确车道，提高驾驶的稳定性和安全性。
adas工作原理
adas工作原理ADAS（Advanced Driver Assistance Systems）是指先进驾驶辅助系统，它是一种结合了多种传感器技术、智能算法和车辆控制技术的智能化驾驶辅助系统。
ADAS可以通过实时监测车辆周围的环境信息，提供驾驶员安全、舒适和便捷的行车体验，有效降低交通事故风险。
一、ADAS系统的组成1. 传感器ADAS系统中常用的传感器包括摄像头、雷达、激光雷达和超声波传感器等。
摄像头主要用于识别道路标志、车道线和障碍物等；雷达可以探测前方障碍物的距离和速度；激光雷达可以提供更加精准的三维空间信息；超声波传感器则主要用于停车辅助等。
2. 控制单元控制单元是ADAS系统中最核心的部分，它负责接收并处理来自各个传感器的数据，并根据算法进行计算和决策，最终输出相应的指令给车辆控制单元。
3. 车辆控制单元车辆控制单元负责执行来自控制单元的指令，如制动、加速、转向等。
二、ADAS系统的工作原理1. 道路标志识别ADAS系统中的摄像头可以通过图像处理技术识别道路标志，如限速标志、禁止通行标志等。
具体而言，摄像头会将拍摄到的图像传输给控制单元，控制单元通过算法对图像进行处理和分析，并最终输出相应的指令给车辆控制单元。
2. 车道保持辅助车道保持辅助是指在车辆行驶过程中，通过摄像头对车道线进行识别和跟踪，并根据算法计算出车辆当前位置与车道线之间的偏差值。
当偏差值超过一定范围时，控制单元会输出相应的指令给车辆控制单元，使车辆自动进行转向以保持在正确的车道上行驶。
3. 前方碰撞预警前方碰撞预警是指ADAS系统中的雷达可以实时监测前方障碍物（如其他车辆、行人等）的距离和速度，并根据算法计算出与前方障碍物之间的时间距离。
当时间距离过短时，控制单元会输出相应的指令给车辆控制单元，如减速、刹车等，以避免碰撞事故的发生。
4. 自适应巡航自适应巡航是指ADAS系统中的雷达可以实时监测前方障碍物的距离和速度，并根据算法计算出与前方障碍物之间的时间距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ADAS（高级驾驶辅助系统）八大系统介绍ADAS（Advanced Driving Assistant System）即高级驾驶辅助系统。
ADAS 是利用安装于车上的各式各样的传感器，在第一时间收集车内外的环境数据，进行静、动态物体的辨识、侦测与追踪等技术上的处理，从而能够让驾驶者在最快的时间察觉可能发生的危险，以引起注意和提高安全性的主动安全技术。
ADAS 采用的传感器主要有摄像头、雷达、激光和超声波等，可以探测光、热、压力或其它用于监测汽车状态的变量，通常位于车辆的前后保险杠、侧视镜、驾驶杆内部或者挡风玻璃上。
早期的ADAS 技术主要以被动式报警为主，当车辆检测到潜在危险时，会发出警报提醒驾车者注意异常的车辆或道路情况。
对于最新的ADAS 技术来说，主动式干预也很常见。
汽车高级辅助驾驶系统通常包括：
导航与实时交通系统TMC；
电子警察系统ISA （Intelligent speed adaptation或intelligent speed advice）；
车联网（Vehicular communication systems）；
自适应巡航ACC（Adaptive cruise control）；
车道偏移报警系统LDWS（Lane departure warning system）；
车道保持系统（Lane change assistance）；
碰撞避免或预碰撞系统（Collisionavoidance system或Precrash system）；
夜视系统（Night Vision）；
自适应灯光控制（Adaptive light control）
行人保护系统（Pedestrian protection system）
自动泊车系统（Automatic parking）
交通标志识别（Traffic sign recognition）
盲点探测（Blind spot detection）
驾驶员疲劳探测（Driver drowsiness detection）
下坡控制系统（Hill descent control）
电动汽车报警（Electric vehicle warning sounds）系统。
1、盲点侦测系统
汽车驾驶人的盲点是指三面后视镜，左、右、内看不到的区域，相信很多驾驶人都对于盲点有深刻的印象，它也是在众多事故中，常发生的意外之一。
而盲点侦测系统就是运用雷达和传感器，来侦测车辆后方的盲点区，在盲点区侦测到车辆靠近时会向驾驶员提供警示，帮助驾驶人将意外的机率降至最低。
2、停车辅助系统
ADAS 的停车系统就造福许多不会停车的新手们。
停车辅助系统又分为2种，分别是主动式与被动式，前者系统自动控制方向盘以帮助驾驶完成停车，当然油门、刹车与档位切换还是要车主自行操控。
后者则是以影像（摄影机）与影音（超音波）为感测单元所组成的，提供更多车身周围信息给车主掌握，减少碰撞机会。
3、车道偏离警示系统LDW
这套系统由摄影机、传感器及控制器所组成，原理是运用在车身侧面或后视镜的摄影机，采样目前行驶车道的标识线，再通过图像处理取得当前汽车在车道的位子，这时只要汽车偏离车道，控制器就会发出警报信号，从感测到发出警报，过程只需约0.5 秒的时间，以实时提醒、叫醒驾驶，避免意外的发生。
4、碰撞预防系统FCW
由安装在车头的雷达，侦测自车和前方车辆的距离及速度，初期会发出警告声来提醒驾驶人注意车距，若车距依然持续拉近，车辆便会先自动轻踩刹车，并轻拉安全带2-3次，警告驾驶人，若系统判定追撞是没办法避免时，启动自动紧急刹车（AEB）后，会同时立刻拉紧安全带固定驾驶人，降低意外发生后的伤害。
5、适路性车灯系统
这套系统可依照不同的路况、环境、车速及天气状况，自动调整车灯的照明范围及角度，让车灯照射范围可以更深远下，又不会影像到其他用路人的视线，以提供驾驶人与对向来车更安全及舒适的照明，从过去的AFS主动转向式头灯，到现在结合传感器的多颗LED智能型头灯，都是属于此系统的范畴。
6、夜视系统
可帮助驾驶可以在视线不明、看不清楚的夜晚或恶劣天气时，自动识别动物或大型异物，同时警告驾驶前方路况，以避免意外的发生。
辨别方式为以红外线来感知热量的不同，区分人、动物、车辆以及环境的差异，经过处理转变成图像，将原本看不清楚的物体清楚呈现在驾驶眼前，以降低行车风险。
7、主动车距控制巡航系统，ACC
这是通过安装在车辆前部的车距传感器，持续扫描车辆前方道路来得知前车的车速与相对距离，行驶中会自动侦测车速，当与前车的距离越来越小时，会对应调整自身车速，与前方车辆保持安全距离，减少碰撞意外的发生，也就是所谓的高级版自动巡航系统，目前许多车款上都已可看见此系统的踪影。
8、驾驶人生理状态监视
目前系统大多都是利用摄影机侦测驾驶者脸部，判断专注力程度、是否有打瞌睡的象征，还有系统更是利用驾驶人眼睛开闭频率情况，来辨别安全等级，提供适合的警告或是协助动作，如果驾驶者的脸部表情变化减少，甚至出现闭眼的情况，车辆就会透过声响与灯号来警示车主注意，以减少意外事故发生。
9、各系统的三部曲
以上提到的每个系统主要包含3 个程序：信息采集，分析，指令执行。
A . 首先是信息采集：不同的系统需要使用不同类型的车用传感器，包含毫米波雷达、超声波雷达、红外雷达、激光雷达、CCD CMOS影像传感器及轮速传感器等，来收集整车的工作状态及其参数变化情形，并将不断变化的机械运动变成电子参数(电压、电阻及电流)。
举例来说，车道偏离警告系统使用CMOS影像传感器、夜视系统则使用红外线传感器、适应性定速控制通常使用雷达、停车辅助系统则会使用超声波等。
ADAS系统需先透过不同类型的车用传感器，包含毫米波雷达、超声波雷达、红外雷达、激光雷达、CCD CMOS影像传感器及轮速传感器等协助，就可让汽车掌握外界车况，才能进行后续的警示或反应动作。
B.其次是信息分析与指令下达：电子控制单元(ECU)会在针对传感器所收集到的信息进行分析处理，然后再向控制的执行装置下达动作指令。
C.最后则是执行动作：包含油门、刹车、灯光、声响等系统都是属于执行器的范畴内，会依据ECU输出的讯号，来执行各种反应动作，让汽车安全行驶于道路上。
目前ADAS系统的主要功能目前并非是完全控制汽车，而是为驾驶人提供车辆的工作情形，与车外环境变化等相关信息进行分析，且预先警告可能发生的危险状况，让驾驶人提早采取因应措施，避免交通意外发生。
至于成为无人驾驶智慧车技术基础的目的，当然也是ADAS系统目前积极追求的方向，不过这需在不断累积使用经验与盲点克服后，同时加入更多主动侦测系统，甚至是物联网功能后，才有机会进一步实现的目的，毕竟自动驾驶所需具备的汽车技术层面更高、更复杂
10 、结语
ADAS系统主要有：
APA（自动泊车系统）；
ACC（自动巡航系统）；
AEB (自动紧急刹车)；
LDW（车道偏离预警系统）；
LKA（车道保持系统）；
FCW（前方碰撞预警）；
PCW（行人碰撞预警）；
TSR（交通标志识别）；
HBA（远光灯辅助系统）等
ADAS系统能有如此高智能的反应，除了传感器的发展日益齐全外，处理器的反应速度增长与分析数据库的不断建立也是功臣，否则大量收集到的信息无法有效分析与反应，还是无法达到闪避危险的目的。
