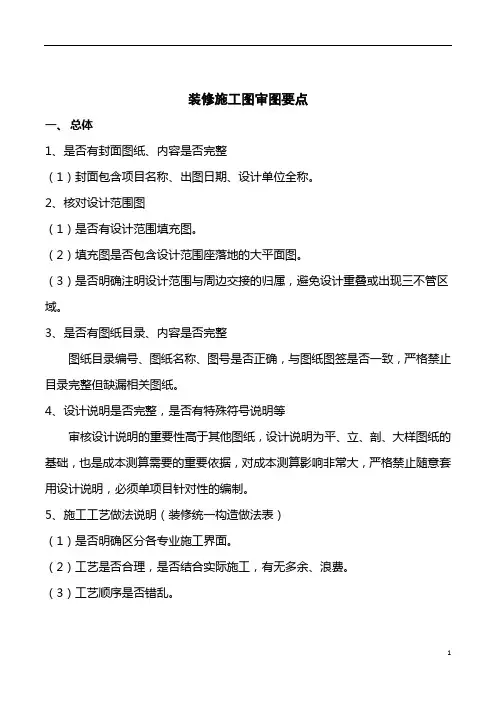

装修施工图审图要点一、总体1、是否有封面图纸、内容是否完整（1）封面包含项目名称、出图日期、设计单位全称。
2、核对设计范围图（1）是否有设计范围填充图。
（2）填充图是否包含设计范围座落地的大平面图。
（3）是否明确注明设计范围与周边交接的归属，避免设计重叠或出现三不管区域。
3、是否有图纸目录、内容是否完整图纸目录编号、图纸名称、图号是否正确，与图纸图签是否一致，严格禁止目录完整但缺漏相关图纸。
4、设计说明是否完整，是否有特殊符号说明等审核设计说明的重要性高于其他图纸，设计说明为平、立、剖、大样图纸的基础，也是成本测算需要的重要依据，对成本测算影响非常大，严格禁止随意套用设计说明，必须单项目针对性的编制。
5、施工工艺做法说明（装修统一构造做法表）（1）是否明确区分各专业施工界面。
（2）工艺是否合理，是否结合实际施工，有无多余、浪费。
（3）工艺顺序是否错乱。
（4）施工工艺做法说明必须单项目针对性编制，项目中未发生的工艺不得出现在施工工艺做法说明中，或要求设计院采用勾选模式。
6、材料表（物料表）（1）材料表是否完整，编号、名称、规格尺寸、厚度、特殊性能要求（如有）、使用部位。
（2）施工图材料表中严格禁止出现任何相关品牌信息。
7、交楼标准：核对是否使用A类材料。
二、平面1、平面图是否完整（以交楼标准施工图为范例）（1）原建筑平面图：核对设计图是采用了最新版建筑施工图。
（2）平面布置图①图中是否整合厨房、卫生间、阳台的给排水立管，燃气表位置。
②禁止装修设计套用原建筑平面图时删除建筑轴号及空调外机位。
（2）墙体改造图（如有）：重点关注门洞、包管尺寸。
（3）地面铺设图①各空间起铺点是否合理，注意排砖损耗。
②地面标高、卫生间及阳台排水坡度及方向是否合理。
③各空间门槛石设计是否合理，重点关注入户、卫生间、阳台门槛石。
④厨房地柜不贴砖区域尺寸是否合理，特别注意冰箱位地面易露底。
⑤销售中心必须核对地面标高与幕墙、园建、电梯的标高关系。
装饰施工图审核要点
装饰施工图审核要点一套完整的装饰施工图通常包括：施工图纸、设计说明、材料表和工程预算等。
在审核图纸时，首先要检查图纸是否齐全，对于缺少的图纸，应要求设计师尽快补齐。
在检查图纸是否符合规范时，要着重以下几点：图纸的尺寸是否标注清楚，各部分尺寸是否协调。
图纸的比例是否合理，是否与实际施工情况相符合。
图纸中的细节部分是否处理得当，例如：通风口、电源插座等位置是否合理。
装饰施工图必须与原建筑结构相协调，不能破坏原建筑的结构和安全。
在审核图纸时，要着重以下几点：图纸中的门窗改动是否会影响建筑的采光和通风。
图纸中的地面和天花板改动是否会影响建筑的使用功能。
图纸中的水电系统改动是否会影响建筑的安全和舒适度。
装饰施工图必须精细到每一个细节，才能保证施工的质量和效果。
在审核图纸时，要着重以下几点：图纸中的施工细节是否处理得当，例如：墙面的处理方式、地面的铺设方法等。
图纸中的材料选择是否合理，是否符合设计要求和质量标准。
图纸中的施工工艺是否符合规范和实际施工条件。
图纸中的色彩搭配是否协调，是否与整体设计风格相符合。
图纸中的照明设计是否合理，是否满足使用需求和节能要求。
图纸中的家具和装饰品设计是否与整体设计风格相符合，是否实用和舒适。
图纸中的消防和安全设施设计是否合理，是否符合规范和实际使用需求。
图纸中的预算是否合理，是否符合市场价格和实际施工成本。
装饰装修施工图审查是确保装饰装修工程质量和安全的关键环节，通过对施工图的详细审查，可以发现其中存在的问题和隐患，并及时采取措施进行纠正，避免在施工过程中出现返工或安全事故。
装饰装修施工图审查范围包括但不限于以下内容：装饰装修方案设计：包括整体装饰风格、材料选择、色彩搭配、空间布局等。
结构设计：包括承重结构、墙体、楼板等的设计。
水电设计：包括给排水、电气照明、消防报警等系统的设计。
施工工艺设计：包括施工流程、材料使用、施工标准等的设计。
符合性审查：确保装饰装修施工图符合国家相关法规和标准的要求，如《建筑装饰装修工程质量验收规范》、《建筑装饰装修工程施工工艺标准》等。
室内装饰施工图审图
5.室内装饰施工图审图内容
b.尺寸平面图 尺寸平面图主要表现各种定位尺寸关系，相互尺寸关系，自身尺寸关系。
主要审查图外部尺寸是否标有三道尺寸（细部尺寸、轴线尺寸、总尺寸）， 审查图内各设计造型、家具、洁具等之间的相互尺寸关系，如平齐关系、 居中关系、对应关系、 对称关系、均等关系等，基层与饰面之间的位置尺 寸关系，家具、洁具等自身尺寸关系，另所有造型、家具、洁具等与轴线、 基层、面层之间的定位尺寸关系。 c.隔墙平面图
2.1 2.2
2.3
2.4
2.5
2.6 2.7
通过审图查验设计资料是否齐全有效； 通过审图核验设计、施工范围是否明确，或可提出有利的设计 施工范围； 通过审图核验施工图是否与技术清单描述有错或漏，或可提出 有利的设计或技术清单描述； 通过审图理出施工图设计中错、漏、碰问题，并提出有利的解 决方案； 通过审图理出各专业整合中出现的错、漏、碰问题，提出有利 的解决方案； 通过审图理出深化设计中可以进行商务策划的目标点； 通过审图可以评估出深化设计工作的重点、难点及工作量，为 深化设计策划提供依据
室内装饰施工图审图
--网络学院课程培训
目录
1 室内装饰施工图现状分析 2 室内装饰施工图审图目的 3 室内装饰施工图审图原则 4 室内装饰施工图审图流程 5 室内装饰施工图审图内容 6 室内装饰施工图审图方法
1 .室内装饰施工图现状分析
国内现有的装饰设计市场出现两大细分市场，一块是高端市场，
5，审查天花材料的防火等级是否满足设计规范，天花材料安装是 否满足施工规范要求（审查此部分内容需结合审查天花部分剖面图）。 审查天花末端装置是否具备安装高度空间（审查此部分内容需查看建 筑、结构、各类机电管线等专业设计图纸，审查位置及高度空间与末 端装置的关系才能初步判断）；
装修消防报审图纸及报审消防流程

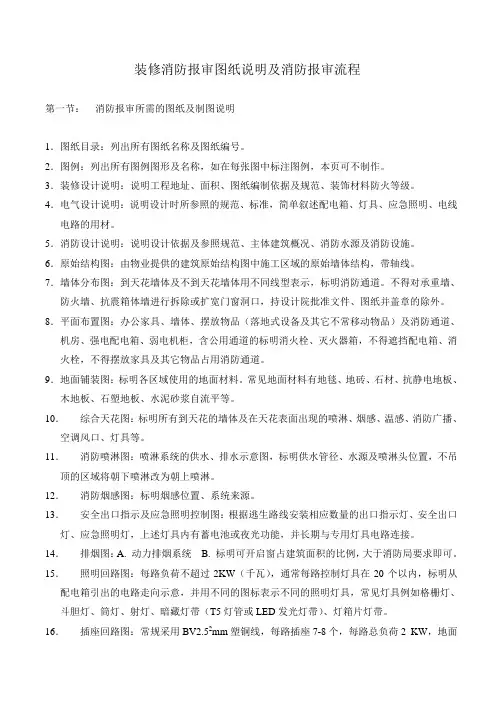

装修消防报审图纸说明及消防报审流程第一节：消防报审所需的图纸及制图说明1．图纸目录：列出所有图纸名称及图纸编号。
2．图例：列出所有图例图形及名称，如在每张图中标注图例，本页可不制作。
3．装修设计说明：说明工程地址、面积、图纸编制依据及规范、装饰材料防火等级。
4．电气设计说明：说明设计时所参照的规范、标准，简单叙述配电箱、灯具、应急照明、电线电路的用材。
5．消防设计说明：说明设计依据及参照规范、主体建筑概况、消防水源及消防设施。
6．原始结构图：由物业提供的建筑原始结构图中施工区域的原始墙体结构，带轴线。
7．墙体分布图：到天花墙体及不到天花墙体用不同线型表示，标明消防通道。
不得对承重墙、防火墙、抗震箱体墙进行拆除或扩宽门窗洞口，持设计院批准文件、图纸并盖章的除外。
8．平面布置图：办公家具、墙体、摆放物品（落地式设备及其它不常移动物品）及消防通道、机房、强电配电箱、弱电机柜，含公用通道的标明消火栓、灭火器箱，不得遮挡配电箱、消火栓，不得摆放家具及其它物品占用消防通道。
9．地面铺装图：标明各区域使用的地面材料。
常见地面材料有地毯、地砖、石材、抗静电地板、木地板、石塑地板、水泥砂浆自流平等。
10．综合天花图：标明所有到天花的墙体及在天花表面出现的喷淋、烟感、温感、消防广播、空调风口、灯具等。
11．消防喷淋图：喷淋系统的供水、排水示意图，标明供水管径、水源及喷淋头位置，不吊顶的区域将朝下喷淋改为朝上喷淋。
12．消防烟感图：标明烟感位置、系统来源。
13．安全出口指示及应急照明控制图：根据逃生路线安装相应数量的出口指示灯、安全出口灯、应急照明灯，上述灯具内有蓄电池或夜光功能，并长期与专用灯具电路连接。
14．排烟图：A. 动力排烟系统 B. 标明可开启窗占建筑面积的比例，大于消防局要求即可。
15．照明回路图：每路负荷不超过2KW（千瓦），通常每路控制灯具在20个以内，标明从配电箱引出的电路走向示意，并用不同的图标表示不同的照明灯具，常见灯具例如格栅灯、斗胆灯、筒灯、射灯、暗藏灯带（T5灯管或LED发光灯带）、灯箱片灯带。
装饰工程资料报审
施工人员资质
总结词
保证施工质量和安全
详细描述
施工人员资质是证明施工人员具备相应技能和资格的文件，包括资格证书、培 训记录等，是保证装饰工程施工质量和安全的重要依据。
Part
03
报审注意事项
资料完整性
总结词
确保提交的资料完整无缺，不遗漏任何 关键信息。
VS
详细描述
在进行装饰工程资料报审时，必须确保提 交的所有资料齐全，没有遗漏任何关键信 息。这包括设计方案、施工图纸、材料清 单、施工合同等文件，以及相关的审批文 件和验收报告等。如果资料不完整，可能 会导致审批流程受阻或延误。
资料合规性
要点一
总结词
确保提交的资料符合相关法规和标准，符合审批要求。
要点二
详细描述
在进行装饰工程资料报审时，必须确保所提交的资料符合 国家和地方的相关法规和标准，如建筑法、装饰装修管理 办法等。同时，需要了解并遵守相关部门的审批要求，如 环保、消防等部门的规定。如果资料不符合法规和标准， 将无法通过审批，需要进行修改或补充。因此，在准备资 料前需要仔细研究相关法规和标准，以确保资料合规性。
Part
04全是指在报审过程中提交的资料不全面，缺少必要的文件或证明。
详细描述
在进行装饰工程资料报审时，由于各种原因，如疏忽、遗漏或对要求理解不透彻，可能会导致提交的资料不齐全。这 可能导致审批过程受阻，延误工程进度。
解决方案
在提交资料前，应仔细核对所需提交的文件清单，确保所有必要文件都已准备齐全。如发现有遗漏，应 立即补充，并重新整理资料后再次报审。同时，应加强对报审流程的学习，提高对报审要求的认知，以 避免类似问题的再次出现。
施工组织设计
总结词
规划施工流程和资源配置
装修图纸审批流程及标准
一、流程图二、装修图纸审批流程标准描述（一）厂商出图1、本环节工作：厂商向营业部提供设计好的平面图、效果图、立面图、电路图、以及施工图等图纸。
2、流出标准：图纸齐备，图线数据清晰，有标注。
（二）营业部审核1、流入标准：平面图、效果图、立面图、电路图、施工图等资料齐备。
2、本环节工作：（1）核对装修图与实际柜位中区域、道具的尺寸，保证数据的准确、一致。
（2）根据区域面积来计算并控制电量不超标。
边厅40w/平米，中岛30w/平米。
（3）保证专柜装修色调风格与整体区域以及相邻柜位的搭配、衔接合理。
（4）保证专柜的装修不影响消防设施的正常使用。
（5）审核图纸不符合要求，重大问题返回厂商重新出图，一般细节问题营业部在《图纸审批表》上标注意见、禁止施作要求及更改建议，并签字确认。
（6）审核图纸符合要求，填写《图纸审批表》营业部经理签字确认。
3、流出标准：平面图、效果图、立面图、电路图、施工图等资料，经营业部经理签字确认的《图纸审批表》。
（三）安全保卫部审核1、流入标准：审核无误的平面图、效果图、立面图、电路图、施工图等资料，经营业部经理签字确认的《图纸审批表》。
2、本环节工作：（1）确认《图纸审批表》有营业部经理的签字并审核图纸，保证专柜装修施工后不影响消防设施的正常使用，符合消防安全等方面的规定。
（2）审核图纸不符合消防安全规定，重大问题返回营业部重新与厂商协商出图，一般细节问题安全保卫部在《图纸审批表》上标注意见、禁止施作要求及更改建议，并签字确认。
（3）审核图纸符合消防安全规定，安全保卫部经理在《图纸审批表》上签字确认。
3、流出标准：审核无误的平面图、效果图、立面图、电路图、施工图等资料，经营业部经理、安全保卫部经理签字确认的《图纸审批表》。
（四）工程维护部审核1、流入标准：平面图、效果图、立面图、电路图、施工图等资料，经营业部经理、安全保卫部经理签字确认的《图纸审批表》。
2、本环节工作：（1）确认《图纸审批表》有营业部经理、安全保卫部经理的签字并审核图纸，保证专柜符合施工电量、电路、施工材质等方面的要求，符合切结书中的相关规定。
装饰工程资料报审流程
