限矩型液力偶合器使用说明书市煤机配件厂前言我厂生产的液力偶合器是一种通用的基础传动元件,它性能可靠、结构简单、寿命长，应用在传动系统中可改善传动品质和节约能源。
我厂生产的液力偶合器先后荣获市、省、部优质产品称号，具有安全标志准用证、煤矿生产许可证、达到国际同类产品水平。
本说明书主要阐述液力偶合器的结构与原理、安装与调整，使用与维护等方面知识，给操作人员提供指导与帮助，因此用户在使用液力偶合器时，必须将此说明书详细阅读，如有疑问请及时与本厂联系。
我厂将尽一切可能满足您的要求，热情欢迎您对我厂产品提出宝贵意见。
生产单位:市煤机配件厂邮政编码：110034地址：市于洪区长江北街58号电话：9传真：6网址：邮箱: symjpjsymjpj.目录1.限矩型液力偶合器概述--------------------------- 12.限矩型液力偶合器结构与工作原理----------------- 13.限矩型液力偶合器的技术特性--------------------- 24.限矩型液力偶合器规格选用表--------------------- 35.限矩型液力偶合器的安装、拆卸和调整------------- 66.限矩型液力偶合器使用的传动介质----------------- 67.限矩型液力偶合器使用与维护--------------------- 88.限矩型液力偶合器的故障分析与排除--------------- 99.限矩型液力偶合器的修理------------------------- 910.限矩型液力偶合器的运输及贮存------------------- 911.易损件零件明细表------------------------------- 1112.液力偶合器产品附图----------------------------- 121.限矩型液力偶合器概述我厂生产的限矩型液力偶合器，在设计上选择了最科学，最理想的腔型，并且按系列化、标准化、通用化生产，广泛应用在煤矿井下、机械、电力、化工等行业。
液力耦合器的节能应用与选型

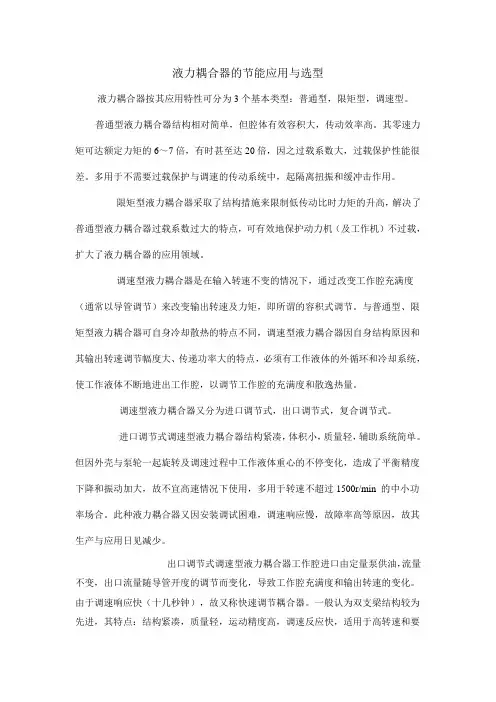

液力耦合器的节能应用与选型液力耦合器按其应用特性可分为3个基本类型：普通型，限矩型，调速型。
普通型液力耦合器结构相对简单，但腔体有效容积大，传动效率高。
其零速力矩可达额定力矩的6～7倍，有时甚至达20倍，因之过载系数大，过载保护性能很差。
多用于不需要过载保护与调速的传动系统中，起隔离扭振和缓冲击作用。
限矩型液力耦合器采取了结构措施来限制低传动比时力矩的升高，解决了普通型液力耦合器过载系数过大的特点，可有效地保护动力机（及工作机）不过载，扩大了液力耦合器的应用领域。
调速型液力耦合器是在输入转速不变的情况下，通过改变工作腔充满度（通常以导管调节）来改变输出转速及力矩，即所谓的容积式调节。
与普通型、限矩型液力耦合器可自身冷却散热的特点不同，调速型液力耦合器因自身结构原因和其输出转速调节幅度大、传递功率大的特点，必须有工作液体的外循环和冷却系统，使工作液体不断地进出工作腔，以调节工作腔的充满度和散逸热量。
调速型液力耦合器又分为进口调节式，出口调节式，复合调节式。
进口调节式调速型液力耦合器结构紧凑，体积小，质量轻，辅助系统简单。
但因外壳与泵轮一起旋转及调速过程中工作液体重心的不停变化，造成了平衡精度下降和振动加大，故不宜高速情况下使用，多用于转速不超过1500r/min 的中小功率场合。
此种液力耦合器又因安装调试困难，调速响应慢，故障率高等原因，故其生产与应用日见减少。
出口调节式调速型液力耦合器工作腔进口由定量泵供油，流量不变，出口流量随导管开度的调节而变化，导致工作腔充满度和输出转速的变化。
由于调速响应快（十几秒钟），故又称快速调节耦合器。
一般认为双支梁结构较为先进，其特点：结构紧凑，质量轻，运动精度高，调速反应快，适用于高转速和要求快速调速的场合，广泛应用于风机等设备上。
复合调节式液力耦合器工作腔的进、出口流量可同时调节，虽然结构较为复杂，但可降低供油泵流量需求和更好地控制工作液体温度。
液力耦合器主要有以下应用特点。
限矩型液力偶合器说明书
限矩型液力偶合器使 用 说 明 书《注意事项》z产品合格证及装箱单在本说明书最后一页z在使用前请仔细阅读使用说明书，z本使用说明书应送至实际操作人员手中且务必妥善保管上海交华液力机械有限公司Shanghai jiaohua Hydraulic Machinery Co.Ltd.地址：上海崇明绿华镇新建路575号 邮编：202151网址： 邮箱：shjh575@电话：021‐59351563 传真：021‐59351202目 录1．基本机构 (1)2. 代号含义及出厂编号 (2)3．液力偶合器的工作液体 (3)4. 安全保护装置 (4)5. 限矩型液力偶合器的安装与拆卸 (4)6. 限矩型液力偶合器的使用、维护和保养 (6)7. 常见故障的原因及排除 (6)8. 本台偶合器常用易损件明细 (7)9. 本台偶合器的充油量及拆卸螺纹 (7)10. 产品装箱单及合格证 (8)1．基本结构1-1） 液力偶合器是一种液力传动装置，其典型结构主要由泵轮、涡轮、转壳、后辅室、涡轮轴以及联接法兰组成。
转壳与泵轮通过螺栓连接，其作用是防止工作液体外溢。
后辅室能自动调节工作腔内工作液体的充液量。
1-2） 泵轮和涡轮相对安装，在泵轮和涡轮上有径向排列的平直叶片且互不接触，由泵轮和涡轮具有叶片的凹腔所形成的圆环状空腔称为工作腔，供工作液体在其中循环流动，传递动力进行工作。
工作腔的最大直径为有效直径，也是液力偶合器规格大小的标志尺寸。
1-3）工作原理：液力偶合器的泵轮和涡轮相对安装，两者之间有一定的间隙，这是一个可使液体循环流动的密闭工作腔，泵轮和涡轮各自装在输入和输出轴上，涡轮和泵轮上都径向分布着叶片。
电机运行时输入轴带动泵轮和壳体一同转动，泵轮叶片内的液压油被离心式泵轮甩出，这种高速液体进入涡轮后使涡轮在受到液压油冲击力而旋转，涡轮将获得的能量传递给输出轴，其速度和动能逐渐增大，最后液体返回泵轮，形成周而复始的流动。
当载荷过大而停转时输入轴仍可转动，不致造成动力机的损坏；当载荷减小时，输出轴转速增加直到接近于输入轴的转速，使传递扭矩趋于零。
大连液力机械总厂 YOT系列调速型液力偶合器 说明书
