江苏省苏州市相城区九年级(上)期末物理试卷
江苏省苏州市相城区九年级（上）期末物理试卷一.选择题（每小题2分，共24分，每小题只有一个选项是正确的.1．（2分）通常情况下，下列学习用品属于导体的是（）A．铅笔芯B．橡皮擦C．塑料直尺D．硬纸板2．（2分）如图所示器具中，属于省力杠杆的是（）A．笤帚B．筷子C．独轮车D．钓鱼竿3．（2分）一名普通中学生从地上拿起一个鸡蛋，并把它缓缓举过头顶，此过程中他对鸡蛋做的功约为（）A．0．lJ B．1J C．10J D．100J4．（2分）小朋友沿着滑梯匀速下滑的过程中，下列说法中正确的是（忽略空气阻力）（）A．他只受重力和支持力的作用B．他只受重力和摩擦力的作用C．他的势能转化为动能，机械能不变D．他的重力势能减小，动能不变，机械能减少5．（2分）下列关于能量的说法中正确的是（）A．在北方很多地区充分利用风力来发电，风能属于可再生能源B．物体内能增加，一定要从外界吸收热量C．“神舟”飞船在加速升空过程中，它的动能增加，机械能不变D．汽油机做功冲程中，将机械能转化为内能6．（2分）工人用如图所示的滑轮组将重为500N的物体在4s内匀速提升了2m，若每个滑轮重40N，不计绳重和摩擦，则在此过程中，下列说法正确的是（）A．绳端的拉力F为270N B．拉力F的功率功为270WC．额外功为160J D．有用功为1080J7．（2分）随着生活水平的不断提高，用电设备的使用越来越多，消除用电安全隐患，人人有责。
关于安全用电，下列做法中正确的是（）A．在电线上晾衣服B．同时使用多个大功率用电器C．电冰箱的外壳接地D．导线破损仍继续使用8．（2分）交通法规定驾驶员不系安全带是违法行为。
汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。
当安全带系好时，相当于闭合开关。
指示灯不亮；安全带未系时，相当于断开开关，指示灯发光。
图中符合上述要求的电路图是（）A．B．C．D．9．（2分）把两段阻值相等的电热丝串联后接在电源上，在时间t内电流做功W1若把这两段电热丝并联后接在同一电源上，在时间t内电流做功为W2，则W1与W2之比是（）A．4：1B．2：1C．1：4D．1：210．（2分）如图所示电路，下列有关说法正确的是（）A．断开S，通过L1的电流比L2大B．断开S，通过L1与L2的电流一样大C．闭合S，L1和L2都会亮D．闭合S，L2会更亮11．（2分）如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A．6V 1.5V B．7.5V 1.5VC．1.5V 7.5V D．1.5V 6V12．（2分）如图，电源电压18V保持不变，电流表量程是0～0.6A，电压表量程是0～15V，小灯泡上标有“6V 3W”字样。
要求：开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定电压（灯丝电阻不变）．则下列说法正确的是（）A．滑动变阻器的滑片向左移动时，电流表和电压表示数都变大B．当电流表示数为0.4A时，电压表示数为12VC．滑动变阻器允许调节的范围是18Ω～60ΩD．该电路的最大功率为9W二、填空题（每空1分，共28分）13．（3分）如图所示，用手托起重物时，肱二头肌收缩带动前臂向上弯曲，前臂可以看作是杠杆（选填“省力”、“费力”或“等臂”），此杠杆的支点是图中的点，假如托起6N的重物，请你根据图中所示，估算出手臂要用的动力大约是N。
14．（3分）如图是一个弹簧门的示意图，相当于一个杠杆，弹簧的作用是当人进门后，它的拉力自动将门关闭，在开门时它起到阻力的作用。
已知将门推到如图所示的位置时，推力F与门面垂直，它的力臂是0.8m，弹簧产生的阻力是120N，力臂是0.2m，此时推力F为N．弹簧拉力在门关闭的过程中，弹簧的能转化为门的能。
15．（4分）2016年11月18日13时59分，搭载着航天员景海鹏、陈冬的神舟十一号返回舱在内蒙古四子王旗主着陆场安全着陆。
返回舱进入大气层后降落越来越快，原因是转化为。
返回舱外层为非常耐高温的材料，原因是进入大气层后返回舱的转化为（选填“动能”、“重力势能”、“机械能”或“内能”）16．（3分）在内燃机的“吸气”、“压缩”、“做功”、“排气”四个冲程中，做功冲程是将转化为。
常用水来给内燃机降温，是因为水的大。
17．（2分）为响应国家节能减排的号召，我国某汽车自助研发了油电混合动力汽车。
当给汽车蓄电池充电时，蓄电池相当于（选填“用电器”或“电源”）；汽车各转向灯能独立工作，因此转向灯是联的。
18．（3分）水的比热容是4.2×103J/（kg•℃），用两个相同的电热器给质量同为2kg的物质A和水加热，它们的温度随时间的变化关系如图所示。
则物质A的比热容水的比热容（选填“＜”、“＞”或“＝”）．加热2.5min物质A吸收的热量约为J．如果将物质A倒去后，剩余的比热容将（填“增大”、“不变”或“减小”）。
19．（3分）如图所示电路，电源电压恒定，当开关S闭合后，电流表A1的示数，电流表A2的示数（填“变大”、“变小”或“不变”）．若R1：R2＝2：1，则由于开关S的闭合，电流表A2的示数变为原来的倍。
20．（3分）太阳能路灯的灯杆顶端有太阳能电池板，它能将太阳能转化为电能。
并向灯杆下方的蓄电池充电，供夜晚LED路灯照明。
若在一段时间内，太阳光辐射到该太阳能电池板的能量为为2.7×107J．这与完全燃烧kg的煤放出的热量相当；这些能量经转化后，可供一只“24V 60W”的LED灯止常工作30h，那么路灯正常工作时的电流为A，该太阳能路灯的能量转化率是%．（煤的热值为3.0×107J/kg）21．（4分）如图所示为某一型号电能表的参数，其线路中允许同时工作的用电器的功率之和最大为kW．某电水壶工作2min，使此电能表的转盘转过150r，则电水壶消耗的电能为kW•h，电功率为W，这些电能可供10只“220 10W”的节能灯正常工作h。
三、解答题（本题共11小题，共48分，其中27、28、29题需有解题过程.）22．（2分）按照题目要求作图：在图中作出物体A所受重力的示意图和拉力F的力臂L。
23．（2分）请根据实物电路，在右边方框内画出电路图。
24．（2分）一位同学站在地面上，要利用如图所示的滑轮组将重物提升到10m高的楼上，请你帮他在图中画出符合要求且省力的绳子绕法。
25．（2分）如图所示，插座和开关是组成家庭电路的常用器件，请你用笔画线代替导线将插座、开关、灯泡正确连入电路中，要求开关控制灯泡。
26．（5分）如图所示是“探究物体动能的大小与哪些因素有关”的实验装置。
（1）该实验利用了转换法，通过观察来判断（选填“小球”或“木块”）动能的大小；（2）让同一小球从斜面的不同高度由静止滚下，推动木块做功，目的是为了探究动能的大小与的关系；（3）换用质量不同的小球，使它们从斜面的（选填“相同”或“不同”）高度由静止滚下，推动木块做功，目的是为了探究动能的大小与的关系。
27．（8分）在研究“导体电流与电阻关系”的实验中，同学们利用了阻值分别为5Ω、10Ω、15Ω的定值电阻和变阻器进行了探究，变阻器规格是“10Ω1A”，电源电压4.5V并保持不变。
（1）用笔画线代替导线，将图甲中电路连接完整。
（2）闭合开关前，电流表指针如图乙所示，对电流表的操作应该是。
正确操作后，闭合开关，发现电流表指针仍然如图乙所示，原因是。
（3）先接入15Ω的电阻，调节滑片时电压表示数为3V，观察到电流表示数如图丙所示，则电流表示数为A；用10Ω电阻代替15Ω电阻接入电路，应将滑片向端（选填“左”或“右”）移动，才能使电压表示数保持3V，并记录下电流表示数为0.3A；用5Ω电阻代替10Ω电阻接入电路，正确操作电流表示数为0.6A。
（4）分析三次的实验数据，可得出电流与电阻的关系是。
（5）王强同学继续探究：他用了30Ω的定值电阻代替原来的电阻实验，发现无论怎样移动滑片都不能满足电压表示数为3V，原因是；要使电压表示数保持3V，要求变阻器的最大阻值最少为Ω。
28．（6分）如图甲所示是测量定值电阻R x阻值的实验电路，器材可以满足实验要求。
（1）同学们按照电路图正确连接电路后，闭合开关，改变电阻R x两端的电压进行了三次测量，其中第二次实验中电流表的示数如图乙所示，请将表格中的实验数据补充完整。
实验次数123电压U/V 1.0 1.6 1.8电流I/A0.320.56电阻R x/Ω 3.13 3.21电阻的平均值R′x/Ω（2）同学们又设计了两种测量方案，方案中定值电阻的阻值为R0。
①方案一：闭合开关S，如果电压表V1和V2的读数分别为U l和U2，则电阻R x的阻值表达式为R x＝。
②方案二：电路中R x≠R0，将开关S接到a，读出电流表的示数I1；再将开关S接到b，读出电流表的I2；由I1R0＝I2R x可得R x＝．请判断结果是否正确并简要说明理由：。
29．（5分）在“测量小灯泡的功率”的实验中。
（1）按如图甲正确连接好电路，闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压，经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是。
排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需；（2）观察小灯泡在不同电压下的亮度，读出电压表，电流表示数，实验记录如表：实验序号电压U/N电流I/A小灯泡亮度实际功率P/W1 2.00.18偏暗0.362 2.50.20正常发光0.503 3.0偏亮当小灯泡两端电压为3V时，小明观察到电流表指针的位置如图丙所示，则小灯泡的实际功率为W。
（3）本实验电路除了能测出小灯泡的功率，小明认为还能测出小灯泡灯丝的阻值，小华认为还能探究电流与电压的关系，你认为同学的观点是错误的，理中是。
30．（4分）当今太阳能热水器己经非常普遍了，如图所示。
已知某太阳能热水器在冬季有效日照时段里，能将8℃、100kg水加热到38℃．求：（水的比热容为4.2×103 J/（kg•℃）（1）在此过程中，水吸收了多少热量？（2）若此期间太阳辐射到热水器的热量为4.2×107J，则该热水器的效率是多少？31．（6分）图甲所示的地面清洁机器人，机器人在水平地面运动时，所受推力与速度关系如图乙所示，表中是其部分工作参数，求：额定工作电压12V额定功率30W电池容量2500mAh工作噪声＜50dB（1）该机器人正常工作时的电流为A；当机器人的电池容量只剩10%时，将自动寻找充电器而停止工作，则该机器人充满电后至下一次自动充电前能够连续正常工作的最长时间为min。
（2）该机器人所提供的水平推力为300N且匀速直线运动2s的过程中，水平推力做了多少功？（3）该机器人在水平地面上以0.5m/s速度匀速直线运动时，水平推力的功率是多大？32．（6分）如图甲所示，电源电压保持不变，R1为定值电阻。
苏州市相城区九年级上学期物理期末考试试卷
苏州市相城区九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共6题；共12分)1. （2分）(2018·陕西模拟) 如图甲所示，额定电压为6V的灯泡L与滑动变阻器R串联接入电路，电源电压一定。
滑动变阻器的滑片P从最右端滑到最左端时，灯泡L的I-U图象如图乙所示，以下说法正确的是（）A . 灯泡正常发光时的电流为0.5AB . 灯泡两端的电压为3V时，它消耗的电功率为1.5WC . 滑动变阻器最大值为10ΩD . 当变阻器接入电路的阻值为2.5Ω时，灯泡的实际功率为3.2W2. （2分） (2017九上·利津期中) 《舌尖上的中国》聚焦普通人家的家常菜，让海内外观众领略了中华饮食之美，如图所示是一盘我们冬天特别爱吃的莴笋炒腊肉，对烹制过程中所含的物理知识，认识正确的是（）A . 冬天腌制腊肉需要较长的时间，说明分子在低温下没有做无规则的运动B . 炒锅一般用铁制造，主要是利用了铁的比热容较大这一特性C . 放入锅中爆炒，主要通过做功的方式使莴笋和腊肉的内能增加D . 刚上桌时散发出浓浓的香味，由于温度越高，分子热运动越剧烈3. （2分） (2017八下·黔南期末) 如图所示，一名运动员投掷铅球的过程示意图，铅球在b点离手，c点是铅球移动的最高点，不计空气阻力，下列说法不正确的是（）A . 只有在a到b的过程中，运动员对铅球做了功B . 在a到d的过程中，铅球的运动状态在不断的变化C . 在c到d的过程中，铅球的重力势能减少D . 在b到d的过程中，铅球的机械能先增加后减少4. （2分） (2019九上·泰安期中) 如图所示，用铅笔芯代替导线连接在电路中使灯发光下列做法中，能使灯泡变亮的是（）A . 将铅笔芯换成相同长度和粗细的铜线B . 换用横截面积小的同长度的铅笔芯C . 增大铅笔芯的长度D . 减少一节电池5. （2分） (2020九上·九龙坡期末) 下列说法正确的是（）A . 电荷的移动一定能形成电流B . 电路中有电压就一定有电流C . 把一根铜丝均匀拉长后电阻变小D . 长时间使用的手机发烫，是因为电流的热效应6. （2分）下面四幅图中反映电动机工作原理的是（）A .B .C .D .二、填空题 (共9题；共22分)7. （2分） (2017八上·哈尔滨期中) 吸烟有害健康，在空气不流通的房间里，只要有一人吸烟，一会儿整个房就会充满烟味，这是________现象；铁丝很难被拉断，表明分子间存在________力。

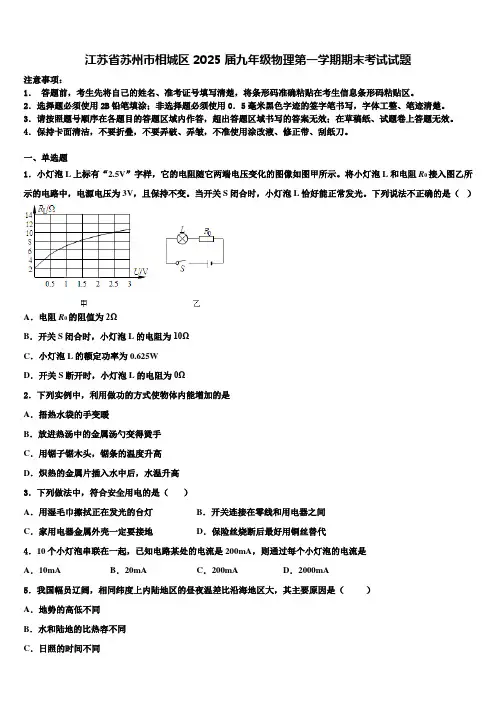

江苏省苏州市相城区2025届九年级物理第一学期期末考试试题含解析
江苏省苏州市相城区2025届九年级物理第一学期期末考试试题注意事项：1．答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题1．小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图像如图甲所示。
将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为3V，且保持不变。
当开关S闭合时，小灯泡L恰好能正常发光。
下列说法不正确的是（）A．电阻R0的阻值为2ΩB．开关S闭合时，小灯泡L的电阻为10ΩC．小灯泡L的额定功率为0.625WD．开关S断开时，小灯泡L的电阻为0Ω2．下列实例中，利用做功的方式使物体内能增加的是A．捂热水袋的手变暖B．放进热汤中的金属汤勺变得烫手C．用锯子锯木头，锯条的温度升高D．炽热的金属片插入水中后，水温升高3．下列做法中，符合安全用电的是（）A．用湿毛巾擦拭正在发光的台灯B．开关连接在零线和用电器之间C．家用电器金属外壳一定要接地D．保险丝烧断后最好用铜丝替代4．10个小灯泡串联在一起，已知电路某处的电流是200mA，则通过每个小灯泡的电流是A．10mA B．20mA C．200mA D．2000mA5．我国幅员辽阔，相同纬度上内陆地区的昼夜温差比沿海地区大，其主要原因是（）A．地势的高低不同B．水和陆地的比热容不同C．日照的时间不同D．离太阳的远近不同6．如图所示的电路中，电源电压保持不变．闭合开关后S后，当滑动变阻器的滑片P向左移动时．下列判断正确的是A．电流表示数变大，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变大D．电流表示数变小，电压表示数变小7．如图所示的实验或机器均改变了物体的内能，其中与另外三个改变内能方法不同的是（）A．探究萘的熔化规律B．压缩气体点燃棉花C．内燃机压缩冲程D．水蒸气将软木塞冲出8．两个相同的容器分别装有甲、乙两种液体,用同一热源分别加热,液体温度与加热时间的关系如图所示,则A．若甲、乙两种液体的质量相同，则甲液体的比热容小于乙液体的比热容B．若甲、乙为同种液体，则乙液体的质量较小C．若甲、乙两种液体的质量相同，加热相同的时间，甲液体吸收的热量多D．若甲、乙为同种液体，则液体的温度变化与它们的质量成正比二、多选题9．如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（）。

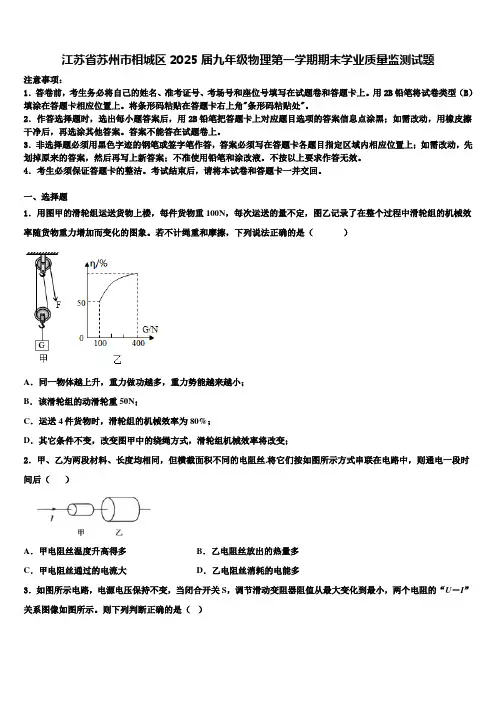

江苏省苏州市相城区2025届九年级物理第一学期期末学业质量监测试题含解析
江苏省苏州市相城区2025届九年级物理第一学期期末学业质量监测试题注意事项：1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。
用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。
将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。
答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。
不按以上要求作答无效。
4．考生必须保证答题卡的整洁。
考试结束后，请将本试卷和答题卡一并交回。
一、选择题1．用图甲的滑轮组运送货物上楼，每件货物重100N，每次运送的量不定，图乙记录了在整个过程中滑轮组的机械效率随货物重力增加而变化的图象。
若不计绳重和摩擦，下列说法正确的是（）A．同一物体越上升，重力做功越多，重力势能越来越小；B．该滑轮组的动滑轮重50N；C．运送4件货物时，滑轮组的机械效率为80%；D．其它条件不变，改变图甲中的绕绳方式，滑轮组机械效率将改变；2．甲、乙为两段材料、长度均相同，但横截面积不同的电阻丝.将它们按如图所示方式串联在电路中，则通电一段时间后（）A．甲电阻丝温度升高得多B．乙电阻丝放出的热量多C．甲电阻丝通过的电流大D．乙电阻丝消耗的电能多3．如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图所示。
则下列判断正确的是（）A．电源电压为10VB．定值电阻R1的阻值为20ΩC．变阻器滑片在中点时，电流表示数为0.3AD．滑动变阻器R2的阻值变化范围为0～10Ω4．如图所示，是研究磁场对通电导线作用的实验装置。
当接通电源，有电流由A至B通过导体AB时，它受到磁场力作用而向左运动，则（）A．只改变磁场方向时，导线AB将向右运动，机械能将转化为电能B．只改变电流方向时，导线AB将向右运动，电能转化为机械能C．电流方向和磁场方向同时改变时，导线AB仍将向右运动D．电流方向和磁场方向同时改变时，导线AB将向右运动5．质量为5kg的汽油，用去一半后，剩下的汽油（）A．密度、比热容、热值都变为原来的一半B．密度不变，比热容、热值变为原来的一半C．密度、比热容变为原来的一半，热值不变D．密度、比热容、热值都不变6．下列数据最符合生活实际的是A．LED手电筒中的电流约为20A B．我国家庭电路的电压约为36VC．家用空调工作时的功率约为1000W D．我国电网的标准频率是100Hz7．如图所示，当带电体接触验电器的金属球时，下列说法正确的是A．若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上B．若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上C．若带电体带正电荷，则验电器就有一部分电子转移到带电体上D．若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上8．下列说法中正确的是( )A．吸盘能牢牢吸在玻璃上，说明分子间存在引力B．糖在热水中溶解得快，说明温度越高，分子的热运动越剧烈C．弹簧能够被压缩，说明分子间有空隙D．尘土飞扬，说明分子在不停地运动9．小华视物时成像情况如图所示，医生向她介绍激光手术：通过激光烧蚀厚度均匀的透明眼角膜，使之改变形状，实现视力矫正．手术后的眼角膜形状应为下列图中的A．B．C．D．10．通过大量研究，得出物体浸在液体中受到浮力大小的普遍规律的科学家是A．伽利略B．牛顿C．阿基米德D．欧姆11．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P，从B端至A端的过程中，两电压表示数随电流表示数交化的图象如图乙所示，则A．电源电压为20VB．整个电路的最大功率为14.4WC．滑动变阻器的最大阻值为10ΩD．EF是V1表示数随A表示数变化的图象12．一位初中生用30s从坡底爬上了9m高的山坡．他爬坡时的功率与下列哪一个最接近()A．几瓦B．十几瓦C．一百多瓦D．一千多瓦二、填空题13．如图所示的电路中，当开关闭合时，灯不发光，电压表示数为0；当开关断开时，灯仍不发光，电压表示数为6V，则电路中故障是灯________（选填“短路”或“断路”），电源两端电压接近______V。

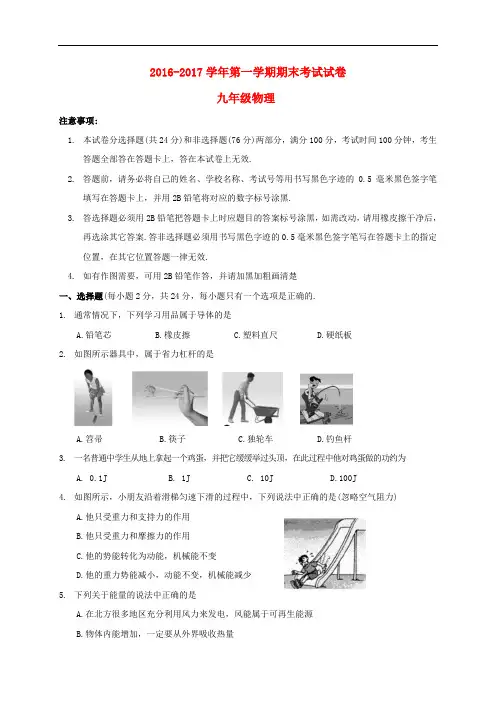

江苏省苏州市相城区九年级物理上学期期末考试试题
2016-2017学年第一学期期末考试试卷九年级物理注意事项:1.本试卷分选择题(共24分)和非选择题(76分)两部分，满分100分，考试时间100分钟，考生答题全部答在答题卡上，答在本试卷上无效.2.答题前，请务必将自己的姓名、学校名称、考试号等用书写黑色字迹的0.5毫米黑色签字笔填写在答题卡上，并用2B铅笔将对应的数字标号涂黑.3.答选择题必须用2B铅笔把答题卡上时应题目的答案标号涂黑，如需改动，请用橡皮擦干净后，再选涂其它答案.答非选择题必须用书写黑色字迹的0.5毫米黑色签字笔写在答题卡上的指定位置，在其它位置答题一律无效.4.如有作图需要，可用2B铅笔作答，并请加黑加粗画清楚一、选择题(每小题2分，共24分，每小题只有一个选项是正确的.1.通常情况下，下列学习用品属于导体的是A.铅笔芯B.橡皮擦C.塑料直尺D.硬纸板2.如图所示器具中，属于省力杠杆的是A.笤帚B.筷子C.独轮车D.钓鱼杆3.一名普通中学生从地上拿起一个鸡蛋，并把它缓缓举过头顶，在此过程中他对鸡蛋做的功约为A. 0.1JB. 1JC. 10JD.100J4.如图所示，小朋友沿着滑梯匀速下滑的过程中，下列说法中正确的是(忽略空气阻力)A.他只受重力和支持力的作用B.他只受重力和摩擦力的作用C.他的势能转化为动能，机械能不变D.他的重力势能减小，动能不变，机械能减少5.下列关于能量的说法中正确的是A.在北方很多地区充分利用风力来发电，风能属于可再生能源B.物体内能增加，一定要从外界吸收热量C.“神舟”飞船在加速升空过程中，它的动能增加，机械能不变D.汽油机做功冲程中，将机械能转化为内能2m,若每个滑轮重40N，不计绳重和摩擦，则在此过程中，下列说法正确的是A.绳端的拉力F为270NB.拉力F的功率为270WC.额外功为160JD.有用功为1080J7.随着生活水平的不断提高，用电设备的使用越来越多，消除用电安全隐患，人人有责.关于安全用电，下列做法中正确的是A B C DA.在电线上晾衣服B.同时使用多个大功率用电器C.电冰箱的外壳接地D.导线破损仍继续使用8.新交通法规定驾驶员不系安全带记3分，罚100元.汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带.当安全带系好时，相当于闭合开关，指示灯不亮;安全带未系时，相当于断开开关，指示灯发光，图中符合上述要求的电路图是后接在同一电源上，在时间t内电流做功W2，则W1与W2之比是10.如图所示电路，下列有关说法正确的是A.断开S，通过L1的电流比L2大B.断开S，通过L1与L2的电流一样大C.闭合S，L1和L2都会亮D.闭合S，L2会更亮11.和R2两端的电压分别为A. 6V 1.5VB. 7.5V 1.5VC. 1.5V 7.5VD. 1.5V 6V12.如图，电源电压18V保持不变，电流表量程是0～0.6A，电压表量程是0～15V，小灯泡上标有“6V 3W”字样.要求:开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定电压(幻一丝电阻不变).则下列说法正确的是A.滑动变阻器的滑片向左移动时，电流表和电压表示数都变大B.当电流表示数为0.4A时，电压表示数为12VC.滑动变阻器允许调节的范围是18Ω～60ΩD.该电路的最大功率为9W二、填空题(每空1分，共28分)13.如图所示，用手托起重物时，肱二头肌收缩带动前臂向上弯曲，前臂可以看作是杠杆(选填“省力”、“费力”或“等臂”)，此杠杆的支点是图中的点，假如托起6N的重物，请你根据图中所示，估算出手臂要用的动力大约是 N.14.如图是一个弹簧门的示意图，相当于一个杠杆，弹簧的作用是当人进门后，它的拉力自动将门关闭，在开门时它起到阻力的作用.已知将门推到如图所示的位置时，推力F与门面垂直，它的力臂是0.8m，弹簧产生的阻力是120N，力臂是0.2m，此时推力F为 N.弹簧拉力在门关闭的过程中，弹簧的能转化为门的能.15.2016年11月18日13时59分，搭载着航天员景海鹏、陈冬的神舟十一号返回舱在内蒙古四子王旗主着陆场安全着陆.返回舱进入大气层后降落越来越快，原因是转化为 .返回舱外层为非常耐高温的材料，原因是进入大气层后返回舱的转化为 (选填“动能”、“重力势能”、“机械能”或“内能”)16.在内燃机的“吸气”、“压缩”、“做功”、“排气”四个冲程中，做功冲程是将转化为 .常用水来给内燃机降温，是因为水的大.17. 为响应国家节能减排的号召，我国某汽车自助研发了油电混合动力汽车.当给汽车蓄电池充电时，蓄电池相当于 ，(选填“用电器”或“电源”);汽车各转向灯能独立工作，因此转向灯是 联的.18. 水的比热容是4.2 ×103J/(kg ·℃ )，用两个相同的电热器给质量同为2kg 的物质A 和水加热，它们的温度随时间的变化关系如图所示.则物质A 的比热容 水的比热容(选填“<”、“>”或“=”).加热2.5min 物质A 吸收的热量约为 J.如果将物质A 倒去1/4后，剩余的比热容将 (填“增大”、“不变”或“减小”) .19. 如图所示电路，电源电压恒定，当开关S 闭合后，电流表A 1的示数 ，电流表A 2的示数 (填“变大”、“变小”或“不变”).若R 1 : R 2=2:1，则由于开关S 的闭合，电流表A 2的示数变为原来的 倍.20. 太阳能路灯的灯杆顶端有太阳能电池板，它能将太阳能转化为电能.并向灯杆下方的蓄电池充电，供夜晚LED 路灯照明.若在一段时间内，太阳光辐射到该太阳能电池板的能量为2.7×107J.这与完全燃烧 kg 的煤放出的热量相当;这些能量经转化后，可供一只“24V 60W ”的LED 灯止常工作30h ，那么路灯正常工作时的电流为 A ，该太阳能路灯的能量转化率是 %. (煤的热值为3.0× 107J/kg)21. 如图所示为某一型号电能表的参数，其线路中允许同时工作的用电器的功率之和最大为 kW.某电水壶工作2min ，使此电能表的转盘转过150r ，则电水壶消耗的电能为 kW ·h ，电功率为W ，这些电能可供10只“220 10W ”的竹能灯正常工作 h.三、解答题(本题共8小题，共48分，其中27、28、29题需有解题过程.)22. (8分)按题目要求作图.(1)在图中作出物体A 所受重力的示意图和拉力F 的力臂l .(2)请根据实物电路，在方框内画出电路图.(3)一位同学站在地面上，要利用如图所示的滑轮组将重物提升到10m 高的楼上，请你帮他在图中画出符合要求且省力的绳子绕法.(4)如图所示，插座和开关是组成家庭电路的常用器件，请你用笔画线代替导线将插座、开关、灯泡正确连入电路中，要求开关控制灯泡.23.(5分)如图所示是“探究物体动能的大小与哪些因素有关”的实验装置.(1)该实验利用了转换法，通过观察来判断 (选填“小球”或“木块”)动能的大小;(2)让同一小球从斜面的不同高度由静止上滚下，推动木块做功，目的是为了探究动能的大小与的关系;(3)换用质量不同的小球，使它们从斜面的 (选填“相同”或“不同”)高度由静止滚下，推动木块做功，目的是为了探究动能的大小与的关系.24.(8分)在研究“导体电流与电阻关系”的实验中，同学们利用了阻值分别为5Ω、10Ω、15Ω的定值电阻和变阻器进行了探究，变阻器规格是“10Ω 1A”，电源电压4.5 V并保持不变.(1)用笔画线代替导线，将图甲中电路连接完整(请用2B铅笔在答题卡上连线).(2)闭合开关前，电流表指针如图乙所示，对电流表的操作应该是 .正确操作后，闭合开关，发现电流表指针仍然如图乙所示，原因是 .(3)先接入15Ω的电阻，调节滑片时电压表示数为3V，观察到电流表示数如图丙所示，则电流表示数为 A;用10Ω电阻代替15Ω电阻接入电路，应将滑片向端(选填“左”或“右”)移动，才能使电压表示数保持3V，并记录下电流表示数为0.3A;用5Ω电阻代替10Ω电阻接入电路，正确操作，电流表示数为0.6A .(4)分析三次的实验数据，可得出电流与电阻的关系是 .(5)王强同学继续探究:他用了30Ω的定值电阻代替原来的电阻实验，发现无论怎样移动滑片都不能满足电压表示数为3V，原因是 ;要使电压表示数保持3V，要求变阻器的最大阻值最少为Ω.R阻值的实验电路，器材可以满足实验要求.25.(6分)如图甲所示是测量定值电阻xR两端的电压进行了三次测量，(1)同学们按照电路图正确连接电路后，闭合开关，改变电阻x其中第二次实验中电流表的示数如图乙所示，请将表格中的实验数据补充完整.(2)同学们又设计了两种测量方案，方案中定值电阻的阻值为0R .①方案一:闭合开关S ，如果电压表V 1和V 2的读数分别为U 1和U 2，则电阻x R 的阻值表达式为x R = .②方案二: 电路中0x R R ≠，将S 接到a ，读出电流表的示数1I ;再将S 接到b ，读出电流表的2I ;由102x I R I R =可得102x I R R I =，请判断结果是否正确并简要说明理由:26. (5分)在“测量小灯泡的功率”的实验中.(1)按如图甲正确连接好电路，闭合开关后发现:小灯泡不亮，电流表示数为零，而电压表示数接近电源电压，经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是 .排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需 ;(2)观察小灯泡在不同电压下的亮度，读出电压表，电流表示数，实验记录见表:当小灯泡两端电压为3V 时，小明观察到电流表指针的位置如图丙所示，则小灯泡的实际功率为 W.(3)本实验电路除了能测出小灯泡的功率，小明认为还能测出小灯泡灯丝的阻值，小华认为还能探究电流与电压的关系，你认为同学的观点是错误的，理中是27.(4分)当今太阳能热水器己经非常普遍了，如图所示.己知某太阳能热水器在冬季有效日照时段里，能将8℃、100kg水加热到38℃.求:(水的L匕热容为4.2 × 103 J/(kg·℃)(1)在此过程中，水吸收了多少热量?(2)若此期间太阳辐射到热水器的热量为4.2×107J，则该热水器的效率是多少?第27题图28.(6分)图甲所示的地面清洁机器人，机器人在水平地面运动时，所受推力与速度关系如图乙所示，表中是其部分工作参数，求:(1)该机器人正常工作时的电流为 A;当机器人的电池容量只剩10%时，将自动寻找充电器而停止工作，则该机器人充满电后至下一次自动充电前能够连续正常工作的最长时间为min.(2)该机器人所提供的水平推力为300N且匀速直线运动2s的过程中，水平推力做了多少功?(3)该机器人在水平地面上以0.5m/s速度匀速直线运动时，水平推力的功率是多大?29.(6分)如图甲所示，电源电压保持不变，R1为定值电阻.当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙线段AB表示.求:(1)电源电压和R1的阻值;(2)滑片P滑到ab中点时电压表的示数.。
江苏省苏州市相城区九年级物理上学期期末试题(含解析) 新人教版-新人教版初中九年级全册物理试题
2015-2016学年某某省某某市相城区九年级（上）期末物理试卷一、选择题：1．如图所示，李晶将放在桌边的木块水平推至桌中央，她针对此过程作出了如下判断，你认为正确的是（）A．木块所受重力对它做了功B．木块所受支持力对它做了功C．木块所受的推力对它做了功D．在此过程中没有力对木块做功2．弹弓是我们小时候经常玩的玩具，如图所示，如果弹弓对质量是200g的弹丸的作用力是3000N，弹丸被弹射出的最大水平距离为15m，则弹弓对弹丸所做的功为（）A．45000JD．做了功，但条件不足，无法计算做功的多少3．速度是表示物体运动快慢的物理量，它是用路程和时间的比值来定义的．初中物理经常用到这种定义物理量的方法，下列物理量中所采用的定义方法与速度不同的是（）A．比热容B．功C．机械效率 D．功率4．如图，跳伞运动员在空中加速下降的过程中，下列说法错误的是（）A．人和伞的动能在增大B．人和伞的重力势能在减小C．人和伞的机械能保持不变D．人和伞的机械能在减小5．下列事例中不是利用水的比热容大这一特性的是（）A．在河流上建水电站，用水发电B．汽车发动机用循环水冷却C．让流动的热水流过散热器取暖D．晚上向秧苗田里放水，以防冻坏秧苗6．当温度降低到一定程度时，某些物质的电阻会变为零，这种现象叫超导．常温超导体的应用有着十分诱人的前景．下面的几个电路元件可用超导体制作的是（）A．电动机的线圈 B．电阻箱的电阻丝C．电炉的电热丝 D．白炽灯泡的灯丝7．甲汽油机的热机效率比乙汽油机的热机效率高，这表明（）A．以相同的速度行驶相同的路程，乙消耗的汽油多B．甲做功比乙多C．甲消耗的汽油比乙少D．甲做功比乙快8．电路中有一根锰铜合金线，若要使它的电阻变小，可采用（）A．减小它两端的电压 B．增大通过它的电流C．将它拉长后再接回电路 D．将它对折后再接回电路9．如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（）A．油量表是由电流表改装而成的B．R、R0在电路中是并联的C．油位越高，流过R的电流越大D．油位越高，R两端的电压越大10．如图所示的电路中，电源电压为4.5V不变，灯L标有“3V 0.9W”，设灯L的电阻不变，滑动变阻器R标有“30Ω 1A”，电流表量程为“0～0.6A”，电压表量程为“0～3V”．为了保护各电表和元件，滑动变阻器R允许接入电路的阻值X围是（）A．0～20ΩB．0～30ΩC．5～20ΩD．20～30Ω11．如图所示的电路中，当P从a端滑到b端时，灯泡的亮度、电压表V1以及电压表V2的示数变化情况是（）A．灯泡变亮，V1变大，V2变小B．灯泡变暗，V1变大，V2变小C．灯泡变暗，V1变小，V2变小D．灯泡亮度不变，V1变大，V2不变12．如图所示，用手沿竖直方向匀速拉一个动滑轮，使挂在下面重为G的物体缓慢上升，动滑轮的重力不可忽略，现改变物体的重力G，不计绳重与摩擦，则动滑轮的机械效率η与物体重力G的关系可能符合下列图中的（）A．B．C．D．二、填空题：13．如图是搬运泥土的独轮车，设车箱和泥土的总重G=1000N，运泥土时从A点提起独轮车把手的力是F，F的力臂是m，F的大小至少是N．14．汽车上的散热器用水作为冷却剂，这是利用了水的比热容较大的性质；若散热器中装有10kg的水，在温度升高20℃的过程中，水吸收的热量是J，这些热量相当于完全燃烧kg的天然气放出的热量．【水的比热容c水=4.2×103J/（kg•℃），天然气的热值q=8.4×107J/kg】．15．如图所示，表示的是四冲程汽油机工作的冲程．若该汽油机飞轮的转速为600转/分，则每秒钟对外做次功．16．如图所示的电路，若要闭合开关S后 L1和L2两灯并联，则a表是表，b表是表．17．小明在探究电流与电压关系实验时，发现一电阻两端的电压由8V变为10V时，通过电阻的电流增加了0.1A，该电阻的阻值为Ω，电阻的电功率增加了W；若它两端电压变为0V，此时电阻的阻值为Ω．18．一家用电能表如图所示，测得接在电路中的电能表转盘10min内转了30r，则电路消耗的电能是J．若某日电能表读数如图，现只将一个“220V 800W”的电暖器接入电路中，正常工作4h，此时电能表示数变为．19．如图1所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图2所示．则电源的电压为V，R的阻值为Ω，电压表V1示数的变化X围是．20．在如图1所示的电路中，当闭合开关后，两个电压表的指针偏转均为图2中所示，则电灯L1和L2两端的电压分别为V和V．21．在如图（a）所示的电路中，电源电压为3.0V，L1、L2为2个额定电压为3.0V的相同规格的小灯泡，这种小灯泡的伏安特性曲线如图（b）所示，则小灯泡的额定功率W．当开关S闭合后，L1的电阻是Ω，L2消耗的功率是W．22．如图所示的电路中，当S闭合后，电压表V1的示数为4V，电压表V2的示数为6V，电流表A的示数为1A，且将R2和R3对换位置后，电流表、电压表示数均不变，则电源电压为V，R1阻值大小为Ω．三、作图与实验题：（第23（1）（2）（3）题各2分，第24题4分，第25题5分，第26题5分，第27题4分，第28题7分，共31分）23．（1）作出图1中的动力臂和阻力臂．（2）小雨连接了如图2电路，请画出它的电路，并标出相对应的符号．（3）书房里缺少一盏用拉线开关控制的照明灯和一个可插风扇的插座，请在图3中完成符合要求的完整电路．24．小明设计了如图所示的实验装置来探究水和食用油的吸热本领．依据小明的探究方案，实验探究过程中，除了选用相同规格的烧杯和酒精灯，还需要控制水和食用油的质量相等和初始温度相同．实验探究记录数据如表．加热时间t/min 0 1 2 3 4 5 6 7 8 9 10水的温度/℃30 31 32 33 34 35 36 37 38 39 40食用油的温度℃ 30 35 40 47 50 55在这些数据中，第min食用油的温度记录错误，分析表中的数据可知，加热时间相同时，食用油升高的温度比水（填“高”或“低”）．分析比较水在第5min、10min和食用油在第2min、4min的数据可知，升高相同的温度，水需要加热的时间比食用油的（填“长”或“短”），进而得出的吸热本领比较大．25．用如图甲所示的电路探究“电压一定时，通过导体的电流与电阻的关系”，已知电源电压恒为6V，实验用到的定值电阻R分别是5Ω、10Ω、15Ω、20Ω、25Ω．（1）根据电路图甲，将乙图中实物电路连接完整（导线不能交叉）．（2）闭合开关前，将滑动变阻器滑片移至（填“A”或“B）端．将25Ω的电阻接入电路．闭合开关，调节滑动变阻器的滑片，直到电压表示数为2V，记下电流表的示数．（3）换用20Ω的电阻，向移动滑动变阻器的滑片，使电表示数为2V，记下电流表的示数．（4）经多次实验，得到如图丙所示的电流I随电阻R变化的图象，由图象可得出：电压一定时，．26．物理学是以实验为基础的学科，甲图是研究影响动能大小因素的实验装置，乙图是研究影响电热大小的实验装置，试分析两个实验中的研究方法．（1）物体动能大小与电流通过电阻丝产生的热量多少均无法直接比较．甲图中是通过来显示小车的动能大小，乙图中是通过来比较电流通过导体产生的热量多少．（2）当研究对象与多个因素有关时，只能改变其中的一个因素，而保持其他因素不变．甲图中，保持小车的质量不变，让小车从斜面不同高度下滑，目的是研究小车动能与的关系；乙图中为研究电热与导体电阻的关系，应将R1与R2联，且R1与R2的阻值（填“一定相等”、“可以相等”或“一定不相等”）．27．用如图所示装置测量动滑轮的机械效率．实验时，竖直向上的匀速拉动弹簧测力计，使挂在动滑轮下面的钩码缓缓上升．实验数据如下表．序号动滑轮重G动/N 钩码重力G/N 钩码上升高度h/m绳的拉力F/N 绳端移动距离s/m机械效率η① 1 0.4 83.3%② 2 0.4③ 2 0.4 83.3%（1）第②次实验时，测得动滑轮的机械效率约为．（2）分析表中数据可知，对于同一动滑轮，所提升钩码的重力增大，机械效率将；提升相同重力的钩码时，动滑轮的重力增大，其机械效率将．（选填“增大”、“减小”或“不变”）（3）分析表中数据可知，F≠，可能的原因是：．28．小明在探究“电流与电阻关系”的实验中．（1）选用两节新干电池做电源，所选电阻最小值为5Ω，滑动变阻器的铭牌上标有“10Ω 1A”字样，他已完成了部分实物连接，请用笔画线将实物图连接好．要求滑片向右移时，电路中电流变大．（2）小明先将5Ω的电阻连入电路，当连好最后一根线时，发现电压表指针偏转超出量程的一半．小明在实验过程中存在的问题有：①；②．（3）纠正错误后，他闭合开关，调节滑动变阻器的滑片使电压表示数为2V，读出电流表的示数，并记录在表格中．接着进行正确地操作将10Ω的电阻接入电路，为读取正确的电流值，他应将滑动变阻器的滑片向移，当时，停止调节，读出电流表示数．（4）按照小明的实验设计，为能读出相应的电流值，所选的定值电阻最大值为Ω．四、计算题：（第29题4分，第30题5分，第31题6分，第32题6分，共21分）29．小华为了锻炼身体，提高体能，每天清晨都要举杠铃．他1min内举了20次，每次举起的高度约为40cm，若杠铃的质量为25kg，则（1）他举一次做的功多少？（2）他举杠铃的平均功率多大？（g取10N/kg）30．右表中提供的是某种型号太阳能热水器的相关信息：在太阳照射下10h，装满水的太阳能热水器中水温升高60℃．水的比热容4.2×103J/（kg•℃）．试计算：热水器的容量/L 100太阳能转换为水的内能的效率80%（1）太阳能热水器照射10h，热水器中水吸收的热量？（2）如热水器所接收到的太阳能由热值为3×107J/kg的焦炭提供，需完全燃烧多少焦炭？31．为了将放置在水平地面上重G=100N的重物提升到高处．小明设计了图（甲）所示的滑轮组装置．当小明用图（乙）所示随时间变化的竖直向下拉力F拉绳时，重物的速度和上升的高度h随时间t变化的关系图象分别如图（丙）和（丁）所示．若不计摩擦，绳对滑轮的拉力方向均可看成在竖直方向．求：（1）在2～3s内，拉力F的功率P及滑轮组的机械效率η；（2）在1～2s内，拉力F所做的功W．32．某实验小组利用图甲所示电路研究滑动变阻器的特点，初始时滑片P在最右端，但由于电路中某处发生断路，合上开关后发现滑片P向左滑过一段距离x后电流表才有读数，于是该组同学分别作出了电压表读数U与x、电流表读数I与x的关系图象，如图乙所示．根据图象，完成下列问题：（1）电路中发生断路的位置为．A．电流表 B．绕制滑动变阻器的电阻丝距右端10cm某处C．绕制滑动变阻器的电阻丝距右端5cm某处 D．定值电阻R（2）求电池的电压．（3）求电阻R的阻值．2015-2016学年某某省某某市相城区九年级（上）期末物理试卷参考答案与试题解析一、选择题：1．如图所示，李晶将放在桌边的木块水平推至桌中央，她针对此过程作出了如下判断，你认为正确的是（）A．木块所受重力对它做了功B．木块所受支持力对它做了功C．木块所受的推力对它做了功D．在此过程中没有力对木块做功【考点】力是否做功的判断．【专题】应用题；功、功率、机械效率．【分析】判断力对物体是否做功关键是看力是否作用在物体上，物体是否在力的方向上移动距离．【解答】解：（1）物体在竖直方向上没有移动距离，故支持力和重力不做功，故A、B错误；（2）物体在推力的方向上移动了距离，所以推力对物体做功．故C正确、D错误．故选C．【点评】本题考查做功的必要条件，关键知道做功的条件是有力作用在物体上，物体在力的方向上移动距离．2．弹弓是我们小时候经常玩的玩具，如图所示，如果弹弓对质量是200g的弹丸的作用力是3000N，弹丸被弹射出的最大水平距离为15m，则弹弓对弹丸所做的功为（）A．45000JD．做了功，但条件不足，无法计算做功的多少【考点】功的计算．【专题】功、功率、机械效率．【分析】做功的两个必要因素：一是作用在物体上的力，二是物体在力的方向上移动的距离，二者缺一不可；同时满足了上述两个条件，并且知道其大小，则可以利用W=Fs计算功的大小．【解答】解：弹弓被拉伸，发生弹性形变，在恢复原状时，对弹丸有力的作用，同时弹丸在力的作用下移动了一定的距离，该力对弹丸做功；但只知道力的大小，不知道移动的距离，无法计算功的大小；弹丸被弹出后，弹弓对弹丸没有力的作用，不再做功；由此可见，在整个过程中，弹弓对弹丸做了功，但条件不足，无法计算做功的多少．故选D．【点评】本题考查了做功的必要条件和功的计算，分析好两个过程（弹弓恢复原状、弹丸被弹出）的做功情况是本题的关键．3．速度是表示物体运动快慢的物理量，它是用路程和时间的比值来定义的．初中物理经常用到这种定义物理量的方法，下列物理量中所采用的定义方法与速度不同的是（）A．比热容B．功C．机械效率 D．功率【考点】物理量的单位及单位换算．【专题】其他综合题．【分析】比值定义法，是物理上常用的定义物理量的方法之一；是采用几个物理量的比值定义另一个物理量，如密度、比热容、热值、机械效率、功率．【解答】解：A、比热容采用了热量与质量和变化的温度的乘积之比；采用了比值定义法；故A不符题意；B、功定义力和距离的乘积，即W=Fs，不是采用比值定义法；故B符合题意；C、机械效率定义有用功与总功之比；采用了比值定义法；故C不符题意；D、功率等于功与时间之比；采用比值定义法；故D不符题意；故选B．【点评】深入理解物理量的定义方法，是解答此题的关键．4．如图，跳伞运动员在空中加速下降的过程中，下列说法错误的是（）A．人和伞的动能在增大B．人和伞的重力势能在减小C．人和伞的机械能保持不变D．人和伞的机械能在减小【考点】动能和势能的大小变化．【专题】机械能及其转化．【分析】（1）动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大；（2）重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大；（3）机械能等于动能和势能的总和．【解答】解：（1）跳伞运动员在空中加速下降的过程中，质量不变，速度增大，动能增大；故A正确；（2）高度变小，重力势能减小；故B正确；（3）下降过程中克服空气摩擦做功，一部分机械能转化为内能，故机械能减小；故选项C错误，D 正确．故选C．【点评】本题考查了动能和重力势能的概念，及影响其大小的因素，属于基本内容．在判断动能和重力势能的大小时，要注意看影响动能和重力势能大小的因素怎么变化．5．下列事例中不是利用水的比热容大这一特性的是（）A．在河流上建水电站，用水发电B．汽车发动机用循环水冷却C．让流动的热水流过散热器取暖D．晚上向秧苗田里放水，以防冻坏秧苗【考点】水的比热容的特点及应用；能量转化的应用．【专题】应用题；压轴题．【分析】水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；吸收或放出相同的热量，水升高或降低的温度少，据此分析．【解答】解：A、在较大的河流上建水电站，用水发电，是将水的动能转化为电能，符合题意，故A 正确；B、因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用循环水冷却，不符合题意，故B错；C、因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以让流动的热水流过散热器取暖，不符合题意，故C错；D、因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以晚上向秧苗田里放水，水可以放出更多的热量以防冻坏秧苗，不符合题意，故D错．故选A．【点评】本题主要考查学生对水的比热容大的特点以及应用的了解和掌握，理解并用好：相同的m、△t，c大的Q多，可以通过Q=cm△t帮助记忆．6．当温度降低到一定程度时，某些物质的电阻会变为零，这种现象叫超导．常温超导体的应用有着十分诱人的前景．下面的几个电路元件可用超导体制作的是（）A．电动机的线圈 B．电阻箱的电阻丝C．电炉的电热丝 D．白炽灯泡的灯丝【考点】超导体的作用．【专题】应用题；电和热综合题．【分析】解答本题需掌握：超导现象是电阻为零的现象，根据焦耳定律可知，电阻为零就不会产生电热．【解答】解：假如科学家已研制出常温下就能使用的超导体，适合制作人们不需要电热的地方，如：输电导线和电动机线圈等．由于超导体不会产生电热，所以人们需要电热的地方是不能用超导体的．如电饭锅、灯泡、保险丝、电炉子等．根据对超导体的理解，选项中只有电动机的线圈是不需要电阻的，故只有A符合题意．故选A．【点评】本题主要考查学生对：超导体的特点，以及应用的了解和掌握，是一道基础题．7．甲汽油机的热机效率比乙汽油机的热机效率高，这表明（）A．以相同的速度行驶相同的路程，乙消耗的汽油多B．甲做功比乙多C．甲消耗的汽油比乙少D．甲做功比乙快【考点】热机的效率．【专题】应用题；比较思想；顺推法；比热容、热机、热值．【分析】汽油机效率的概念：用来做有用功的能量与燃料完全燃烧放出的能量之比．效率高说明比值大．【解答】解：汽油机的效率是汽油机用来做有用功的能量与燃料完全燃烧放出的能量之比．A、甲汽油机的热机效率比乙汽油机的热机效率高，则甲将化学转化为机械能的比例大．如果以相同的速度行驶相同的路程，它们做的有用功相等，乙消耗的汽油多，故A正确；BC、甲的汽油机效率比乙的汽油机效率高，所以消耗相同的油，甲做的功多；做同样多的功，甲消耗的油少．BC没有注意控制变量，故BC错误；D、机械效率是表示热机性能的，做功快慢与功率有关，故D错误．故选A．【点评】此题主要考查了对热机效率的理解，热机的效率是热机用来做有用功的能量与燃料完全燃烧放出的能量之比．做同样多的功，消耗的油越多，效率越低；消耗相同的油，做的功越多，效率越高．8．电路中有一根锰铜合金线，若要使它的电阻变小，可采用（）A．减小它两端的电压 B．增大通过它的电流C．将它拉长后再接回电路 D．将它对折后再接回电路【考点】影响电阻大小的因素．【专题】电压和电阻．【分析】影响电阻大小的因素有导体的材料、长度、横截面积，与导体两端的电压、通过的电流无关；材料和温度不变时，导线越长、横截面积越小电阻越大．【解答】解：AB、导体的电阻是导体阻碍电流的性质，与导体两端的电压和通过的电流无关；故AB 不符合题意；C、将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大，故C 不符合题意；D、将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小，故D符合题意．故选D．【点评】本题考查了学生对影响电阻大小的因素的了解与掌握，理解导体的电阻是导体的阻碍电流的性质是本题的关键．9．如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（）A．油量表是由电流表改装而成的B．R、R0在电路中是并联的C．油位越高，流过R的电流越大D．油位越高，R两端的电压越大【考点】欧姆定律的应用；杠杆及其五要素；滑动变阻器的使用．【专题】压轴题；动态预测题．【分析】根据电压表并联在电路中，电流表串联在电路中，油量表和滑动变阻器并联，可以判断油量表是电压表．油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，电流越小．串联电路中电阻起分担电压的作用，电阻越大，分担的电压越大，油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，油量表的示数越大．【解答】解：A、油量表和滑动变阻器是并联的，油量表是电压表．B、R和R0在电路中是串联的．C、油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，电流越小．D、串联电路中电阻起分担电压的作用，电阻越大，分担的电压越大，油量表的示数越大，电路中的电流也越小．所以油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，分担的电压越大，油量表的示数越大．故选D．【点评】本题根据油量表并联在电路中，可以判断油量表是电压表；根据串联电路中电阻越大分担的电压越大，可以判断电压表的示数变大；根据欧姆定律，电压不变，电阻越大，电路中的电流越小．10．如图所示的电路中，电源电压为4.5V不变，灯L标有“3V 0.9W”，设灯L的电阻不变，滑动变阻器R标有“30Ω 1A”，电流表量程为“0～0.6A”，电压表量程为“0～3V”．为了保护各电表和元件，滑动变阻器R允许接入电路的阻值X围是（）A．0～20ΩB．0～30ΩC．5～20ΩD．20～30Ω【考点】欧姆定律的应用；电功率的计算．【专题】应用题；电路和欧姆定律；电能和电功率．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流．根据P=UI求出灯泡的额定电流，然后与电流表的量程和滑动变阻器允许通过的最大电流相比较确定电路中的最大电流，根据欧姆定律求出灯泡的电阻和电路中的总电阻，利用电阻的串联求出变阻器接入电路中的最小阻值；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出灯泡L两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据欧姆定律求出滑动变阻器接入电路中的最大阻值，然后得出答案．【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流．由P=UI可得，灯泡L的额的电流：I L===0.3A，因串联电路中各处的电流相等，且电流表的量程为0～0.6A，变阻器允许通过的最大电流为1A，所以，电路中的最大电流I=0.3A，此时变阻器接入电路中的电阻最小，由I=可得，灯泡的电阻和电路中的总电阻分别为：R L===10Ω，R总===15Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：R小=R总﹣R L=15Ω﹣10Ω=5Ω；当电压表的示数U R=3V时，滑动变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，此时灯泡两端的电压：U L′=U﹣U R=4.5V﹣3V=1.5V，电路中的电流：I′===0.15A，滑动变阻器接入电路中的最大阻值：R大===20Ω，滑动变阻器R允许接入电路的阻值X围是5～20Ω．故选C．【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据灯泡的额定电流和电流表的量程确定滑动变阻器接入电路中的最小值以及根据电压表的量程确定滑动变阻器接入电路中的最大值．。
江苏省苏州市吴江吴中相城三区2024_2025学年九年级物理上学期期末考试试题含解析
江苏省苏州市吴江、吴中、相城三区2024-2025学年九年级物理上学期期末考试试题(本试卷共30小题，满分100分.考试用时100分钟.)留意事项：1.答题前，考生务必用黑色签字笔将自己的姓名和考试号填写在答题卷上，并用2B铅笔填涂考试号下方的涂点.2.选择题每小题选出答案后，用2B铅笔把答题卷上对应的答案信息点涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案。
答案写在试题卷上无效。
3.非选择题必需用0.5mm黑色签字笔作答，必需在答题卷上各题目的答题区域作答，超出答题区域书写的答案无效。
一、选择题：本题共12小题，每小题2分，共计24分.每小题只有一个选项符合题意）.1.如图所示的工具中，在运用时属于费劲杠杆的是（）A.修枝剪刀B.核桃夹子C.取碗夹子D.羊角锤【答案】C【解析】A. 修树剪子在运用过程中，动力臂大于阻力臂，是省力杠杆；B. 核桃夹子在运用过程中，动力臂大于阻力臂，是省力杠杆；C. 取碗夹子在运用过程中，动力臂小于阻力臂，是费劲杠杆；D. 羊角锤子在运用过程中，动力臂大于阻力臂，是省力杠杆。
故选：C。
2.下列事例中，人对物体做功的是（）A.物理老师提着试验器材上楼B.运动员举着杠铃原地不动C.中学生背着书包在水平路面上匀速行走D.被运动员踢出去的足球在草地上滚动的过程中【答案】A【解析】A.物理老师提着试验器材上楼,试验器材在力的作用下，在力的方向上移动了距离，因此A符合题意。
B.运动员举着杠铃原地不动，杠铃受到向上的力，但是没有向上发生距离。
故B不合题意；C.中学生背着书包在水平路面上匀速行走，背书包的力是竖直向上的，只是在水平方向移动，竖直方向上没有发生距离。
故C不合题意；D.被运动员踢出去的足球在草地上滚动的过程中，球被踢出后，运动员不再有力作用在球上，故没有做功。
故不合题意。
3.标准大气压下，将0.2kg的水从25℃加热至沸腾需汲取的热量是（）[c*=4.2×1031(kg℃)A.2.1×103JB.6.3×103JC.2.×104JD.6.3×104J【答案】D【解析】Q吸=cm△t=4.2×103J/(kg⋅℃)×0.2kg×(100℃−25℃)=6.3×104J，故答案为：6.3×104J.故选D。
江苏省苏州吴中吴江相城2024_2025年度九年级物理上学期期末试卷
江苏省苏州吴中、吴江、相城2024-2025年度九年级物理上学期期末试卷本试卷分选择题和非选择题两部分，共三大题29小题，满分100分.考试用时100分钟. 留意事项:1.答题前，考生务必将姓名、考点名称、考场号、座位号、考试号填涂在答题卷相应的位置上.2.答题必需用0.5mm黑色.墨水签字笔写在答题卷指定的位置上，不在答题区域内的答案一律无效，不得用其它笔答题.3.考生答题必需在答题卷上，答在试卷和草稿纸上一律无效.一、选择题(本题共12小题，每小题2分，共24分.每小题四个选项中只有一个选项正确)1.在如图所示的四种情境中，人对物体没有做功的是（）2.下列数据中，最接近实际状况的是（）A.教室内日光灯的工作电流为2AB.中学生以正常速度骑自行车的功率为80WC.家用电风扇的额定功率为2000WD.中学生把一个鸡蛋从地面捡起并举过头顶做的功是10J3.白炽灯长期运用后，钨丝会变细，变细后的钨丝与原来相比（）A.比热容变大B.密度变小C.电阻变大D.熔点变低4.如图所示，闭合开关S，灯泡L1、L2都正常发光，则两灯泡肯定具有相同的（）A.额定电流B.额定电压C.额定功率D.电阻值5.下面是某同学“物理学习笔记”中的摘录，由于马虎，有些摘录发生了错误，下列摘录中错误．．的是（）A.温度相同的物体接触时肯定不会发生热传递B.燃料的热值与燃料的质量有关，质量越大，热值越小C.物体的内能在削减时，可能正在对外做功D.做功和热传递在变更物体的内能上是等效的6.如图所示，电源电压不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω.当开关S闭合时，电压表示数为3V.则（）A.通过电流表的电流为5AB. R2两端的电压为3VC.电源两端的电压为12VD.电阻R1的功率为3W7.如图所示是小球从高处下落到水平地面不断弹起的过程中，每隔相等时间曝光一次所得到的照片，小球在1、2位置的高度一样.下面说法正确的是（）A.小球运动时先后经过1、3、2三个位置B.小球在1、2位置的动能相同C.小球在1、2位置的重力势能相同，机械能大小也相同D.小球在1位置的动能、机械能都比2位置小8.为保证司乘人员的平安，轿车上设有平安带未系提示系统.当乘客坐在座椅上时，座椅下的开关S1闭合，若未系平安带(平安带限制开关S2断开)仪表盘上的指示灯将亮起，当系上平安带时，平安带限制开关S2闭合，指示灯熄灭.下列电路图设计最合理．．．的是（）9.在如图所示的电路中，电源电压保持不变，开关S闭合后，有一个电表的指针没有发生偏转.移动滑动变阻器的滑片，此时视察到只有一个电表指针的位置在变更，则故障是（）A.电阻R1短路B.变阻器R2短路C.电阻R1断路D.变阻器R2断路10.如图所示电路，电源电压恒定，R为光敏电阻，其阻值随着光照的增加而减小，R0为定值电阻，当光照减弱时（）A.V与A1示数的比值减小B.V与A2示数的比值不变C. A2与A1示数之差变大D.电路消耗的总功率减小11.赵阳同学从下面一些常见物质的比热容表中，分析归纳出几个结论，其中正确的是一些常见物质的比热容[J/(kg·℃)]A.在同样的阳光照耀下，干泥土比湿泥土升温慢B.不同物质的比热容肯定不同C.给小质量的物体测量温度时相宜用水银温度计D.给常温下的铁块、铝块用相同方式加热相同时间，铁的温度上升得多12.如图所示，某同学用图示斜向上拉力F提升重40N的物体，使它匀速竖直上升一段距离.己知动滑轮重10N，不计绳重及摩擦.则该动滑轮的机械效率（）A.小于80%B.等于80%C.大于80%D.无法确定二、填空题(本题共10小题，每空1分，共犯分)13.将A、B两个金属片插入柠檬制成“水果电池”用电压表测量水果电池的电压，如图所示，则该电池的正极是(选填“A”或“B”);“水果电池”在供电时把能转化为能14.如图所示，原长为L的弹簧上端固定，下端挂一个小重球.从位置A处由静止释放小球(此时弹簧长仍为L).小球从位置A运动到最低位置B，则B位置与A位置相比较，小球的动能，弹簧的弹性势能，小球的机械能.(选填“增大”“减小”或“不变”)(整个过程不考虑空气阻力和摩擦的影响)15.用如图所示的滑轮组将重80N的物体匀速提升2m，拉力F为50N.此过程中拉力F做的有用功为J，滑轮组机械效率为，若匀速提升重为50N的物体，则这个滑轮组的机械效率将(选填“增大”“减小”或“不变”).16.如图所示，设相同时间内物质汲取的热量相同，甲、乙两图中符合冰熔化规律的是图(选填“甲”或“乙”).这是因为.物质在第3min时的内能(选填“>”、“<”或“=”)第5min时的内能.17.某段金属导体两端电压为4V时，通过的电流是0.2A；当该导体两端电压为12V时，导体电阻为Ω，通过导体的电流为A；当该导体两端电压降为0V时，电阻为Ω.18.如图所示电路中，电源电压恒定，电阻R的阻值20Ω.(1)闭合开关S1、S2时，R和L是联;(2)在对S1和S2进行闭合或断开的各种操作中，电流表可读得0.5A和0.3A两个值，那么电源电压U=V，灯泡电阻R L=Ω(灯泡电阻不随温度变更).19.孙明同学用如图所示试验装置来比较两种燃料的热值，在燃烧皿中分别放入质量相等的燃料1和燃料2，点燃后对质量都为100g、初温都为20℃的水加热，燃烧相同时间后，甲烧杯中水温为30℃，乙烧杯中水温为24℃，则此过程中，甲、乙两烧杯内水的汲取热量之比是，此时(选填“能”或“不能”)说明燃料1的热值较大.20.如图所示是一台单缸四冲程汽油机的冲程，在这个冲程中是将能转化成能.若此汽油机每秒对外做功15次，则汽油机飞轮的转速为R/min.21.某电吹风工作6min，能使如图所示的电能表的转盘转过120转.则该电吹风在这段时间内消耗的电能是J，它的电功率为W，这些电能可供一只“220V 10W”的LED灯正常工作h;与一般白炽灯相比，在达到相同亮度的条件下，若LED灯可以节约80%的电能，则该LED 灯与W的白炽灯亮度相当.22.如图所示，电源电压恒定，R1=30Ω, R2=60Ω.当开关S，闭合时，电流表的示数为0.1A.在不发生短路的状况下，当开关闭合时，电路中的总电流最大，是A；当开关闭合时，电路消耗的电功率最小是W.三、解答题(本题共7小题，共44分。
2025届江苏省苏州市相城区九年级物理第一学期期末经典试题含解析
2025届江苏省苏州市相城区九年级物理第一学期期末经典试题注意事项:1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）1．将标有“6V 3W”的小灯泡连接在电路中时，通过其中的电流为0.4A，这时小灯泡的实际功率P实与额定功率P额之间关系正确的是A．P实＞P额B．P实＜P额C．P实＝P额D．无法确定2．如图所示是一个自动控制电路，当开关S闭合时，电路中各用电器的工作情况是A．灯亮，电动机转动，电铃不响B．灯亮，电动机不转，电铃不响C．灯不亮，电动机转动，电铃响D．灯不亮，电动机不转，电铃响3．小明在做“研究透镜规律”的实验，当他把蜡烛移到距离凸透镜34cm的地方时，在光屏上观察到如图所示的像，则该凸透镜的焦距可能是（）A．10cm B．20cm C．30cm D．40cm4．小明家记录10月初电能表示数为1432.7度，电能表的部分参数及11月初的示数如图所示，下列说法正确的是A．用电1kW•h，该电能表转盘转过2500转B．小明家10月份总共用电105JC．此电能表能长期正常运行的最大电流为10AD．11月初小明家已经消耗的电能是15377kW·h5．LED灯是一种节能光源，核心元件是发光二极管，二极管的核心材料是（）A．陶瓷B．钨丝C．半导体D．超导体6．下列几种用电器，功率最接近1000W的是（）A．一台32英寸的LED液晶彩电B．一只电热烧水壶C．一盏台灯D．一只吊扇7．下列物品中，通常情况下属于导体的是（）A．塑料安全帽B．布手套C．橡胶鞋D．钢尺8．下列说法中正确的是（）A．功率越大，做功越多B．物体具有内能，也可以同时具有机械能C．机械效率越高，有用功越大D．物体内能越大含有热量越多9．如图所示电路中，电源电压6V保持不变．只闭合开关S1，电流表示数为0.2A；再闭合开关S2，电流表示数为0.6A．则开关S2闭合前后R1消耗的电功率相差A．3.2W B．1.0W C．1.2W D．2.2W10．下列有关热和能的说法中正确的是（）A．燃料燃烧过程中，是把内能转化为机械能B．热机做功冲程中，内能转化为机械能C．热机的效率越高，说明做功越快D．燃料的热值越大，燃烧时放出的热量越多11．小丽家的一只电吹风机铭牌上标有“220V 500W”，一个节能灯泡上标有“220V 5W”。
九年级上学期期末调研测试物理试卷
江苏省苏州市相城区九年级上学期期末调研测试物理试卷选择题如图所示的几种杠杆类工具，在使用时属于费力杠杆的是 ( )如图所示的电路，电源电压为6V且保持不变，滑动变阻器R标有“50Ω 2A”字样.(1)将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1.(2)保持滑片P在最右端，闭合S1、S2，电流表示数I=5I1，求R2的阻值.(3)将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值.将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路.光敏电阻的阻值随光照强度的增大而减小.闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况，则下列说法正确的是A．A表和V表示数均变小，且两表示数之比保持不变B．A表示数变大，V表示数变小，电路的总功率变大C．A表示数变小，V表示数变大，电路的总功率变小D．A表和V表示数均变大，且两表示数之比保持不变为保证司乘人员的安全，轿车上设有安全带未系提示系统。
当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起;若系上安全带，则开关S2闭合，指示灯熄灭.下列设计最合理的电路图是如图所示，把两个小灯泡串联后接到电源上，闭合开关，发现灯泡L1比灯泡L2亮一些.对这一现象分析错误的是A．L1功率比L2功率大B．L1电压比L2电压大C．L1电阻比L2电阻大D．L1电流比L2电流大小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数，则故障原因可能是A．L1断路B．L1短路C．L2断路D．L2短路一般家用普通白炽灯，在正常工作时，通过它的电流强度可能为A．2×102A B．2×101A C．2×10－1A D．2×10－2A没有装满水的容器放入冰箱，在容器内的水结成冰的过程中，下列判断正确的是A．比热容改变，内能减少，温度不变B．比热容改变，内能和温度不变C．比热容、内能和温度都减少D．比热容、内能和温度都不变关于温度、内能和热量，下列说法正确的是 ( )A．温度越高的物体所含的热量越多B．物体温度为0℃时内能为零C．双手互搓，手的内能不会增加D．内能可自发地从高温物体转移到低温物体一杯开水，从刚倒入到可以喝的这一段时间内，放出的热量大约是A．500J B．5000J C．5×104J D．5×105J 热气球下挂一物体，在空气中匀速上升，则物体在上升的过程中( )A．动能不变，势能增大，机械能增大B．动能不变，势能减小，机械能不变C．动能增大，势能增大，机械能不变D．动能增大，势能减小，机械能减小台风是一种破坏力很大的灾害性天气，某次台风把市民公园的一棵大树吹倒了，需要两个工人把它扶起，工人们想到了下列图示四种方案，每个人所需拉力最小的方案是( )弹弓是我们小时候经常玩的玩具，如图所示，如果弹弓对质量是200g的弹丸的作用力是3000N，弹丸被弹射出的最大水平距离为15m，则弹弓对弹丸所做的功为 ( )A．45000J B．29.4JC．45029.4JD．做了功，但条件不足，无法计算做功的多少实验题为了探究影响电流热效应的因素，小宇设计了如图所示电路，烧瓶中盛有初温相同的煤油，R甲>R乙.(1)在实验中应使两瓶中盛装的煤油质量 (填“相等”或“不等”).(2)为了在较短的时间内达到明显的实验效果，选用煤油而不用水，主要是由于 .(3)通电一段时间后，比较两烧瓶中温度计的示数，是为了探究电流产生的热量与的关系.(4)要利用此装置来探究电流产生的热量与电流大小的关系，你还需要进行的操作是 / 21教育网在线题库小王做“测量小灯泡电功率”的实验，所用器材有：标有“2.5V”字样、正常发光时阻值约为13Ω的完全相同的小灯泡两个，电压恒为3V的学生电源，标有“20Ω 1A”的滑动变阻器，电流表，电压表，开关及导线若干。
