专题14 电功率和电热(第01期)-2019年中考真题物理试题分类汇编(原卷版)
专题14 电功率和电热1．（2019·四川德阳）如图所示电路，电源电压为12 V且保持不变。
闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4 V；当滑片P置于变阻器的b端时，电压表的示数变化了2V ，在10s内定值电阻R1产生的热量为36 J。
则下列结果正确的是A．电路中的最大电流为1 AB．滑片P在中点时，10 s内滑动变阻器R消粍的电能为60 JC．滑动变阻器R先后两次消耗的电功率之比为8∶1D．R1先后两次消耗的电功率之比为16∶92．（2019·山东临沂）如图甲所示电路的电源电压为3 V，小灯泡的额定电压为2.5 V，图乙是小灯泡的I–U图像。
闭合开关S后，下列判断正确的是A．滑动变阻器的滑片P向左滑动时，灯泡变暗B．电流表示数为0.4 A时，灯泡的电阻是25 ΩC．电压表示数为2.5 V时，小灯泡的功率是1.25 WD．小灯泡正常发光时，滑动变阻器的电功率是0.25 W3．（2019·四川乐山）如图所示为探究“焦耳定律”的实验装置。
两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。
将容器中的电阻丝R1、R2串联在电路中，且R1<R2。
下列说法正确的是A ．该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”B ．闭合开关后，通过R 1的电流大于R 2的电流C ．闭合开关后，甲管中液面上升比乙慢D ．闭合开关后，要使电流增大，应将滑动变阻器滑片P 向左移动4．（2019·四川南充）如图，电源电压恒为9 V ，灯L 标有“3 V 1.5 W”（灯L 电阻不受温度影响），滑动变阻器R 的规格为“0~30 Ω”，闭合开关S ，当R 的滑片移到M 点时，灯L 正常发光，此时下列分析正确的是A ．灯L 的电阻为6 ΩB ．电压表V 1示数为6 VC ．R 接入电路中的阻值为18 ΩD ．电路消耗的总功率为4.5 W5．（2019·天津）现有一个电压不变的电源，两个定值电阻R 1、R 2。
先将这两个电阻以某种形式连接到电源上，R 1消耗功率为P 0；再将它们以另一种形式连接到该电源上，R 1消耗功率为9P 0。
两种连接形式中均有电流通过R 2，则先后两种连接形式中 A ．R 1两端的电压比为1:2 B ．R 1两端的电压比为1:3 C ．R 1消耗的功率比为4:9 D ．R 2消耗的功率比为2:96．（2019·重庆A ）具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。
图是模拟加热原理图，其中测试电源的电压为10 V ，四段电热丝电阻均为10 Ω，防雾、除露、化霜所需加热功率依次增大。
下列说法正确的是A ．开关旋至“1”档，开启化霜功能B．开启防雾功能，电路总电阻为5 ΩC．化霜与防雾电路的总功率之差为15 WD．从防雾到除露，电路总电流变化1 A7．（2019·湖南常德）有两个电路元件A和B，流过元件的电流与其两端电压的关系如下图甲所示。
把它们并联在电路中，如下图乙所示，闭合开关S，这时电流表的示数为0.9A，则电源电压和元件B的电功率分别是A．2.5 V 0.8 WB．2.5 V 1.0 WC．4.5 V 1.0 WD．4.5 V 4.05 W8．（2019·江苏无锡）小明让家中某用电器单独工作0.5 h。
观察到家中电能表的示数由变为，则该用电器消耗的电能为________kW·h，实际功率为________kW。
9．（2019·江西）如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光.则甲、乙两电路中的总电流之比I1:I2=_ ______，而电路的总功率之比P1:P2=_______。
10．（2019·山东临沂）某品牌电动玩具警车的内部等效电路如图，阻值为2 Ω的警灯与线圈电阻为0.5 Ω的电动机串联。
当玩具警车正常匀速行驶时，通过电动机线圈的电流为1 A，则警灯两端的电压是___ __V；2 min内电动机线圈产生的热量是______J。
11．（2019·四川德阳）如图所示，电源电压为9 V且保持不变，闭合S时，电压表的示数为5.4 V，电流表的水示数为0.6 A，则R1=________Ω，R1、R2消耗的电功率之比为________。
12．（2019·四川乐山）LED灯具有节能、环保的特点。
一个“220V 5 W”的LED灯与一个“220V 60 W”的白炽灯亮度相当。
若一个“220V 60 W”的白炽灯每天正常工作4小时，30天消耗的电能是_______ _kW·h，这些电能可供“220V 5 W”的LED灯正常工作________小时。
13．（2019·四川绵阳）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。
小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。
已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。
14．（2019·四川南充）如图是电热饮水机电路原理图，已知R1=100 Ω，R2=20 Ω，当开关S1、S2闭合时，饮水机处于___________状态（填“保温”或“加热”），饮水机的保温功率与加热功率之比为___________。
15．（2019·四川南充）如图，灯L 标有“4 V 2 W”，R =20 Ω，闭合开关S 时，灯L 正常发光（灯丝的电阻不受温度影响），电流表示数为___________A ，通电1 min 电路中产生的热量为___________J 。
16．（2019·天津）如左图所示的电路，电源电压保持不变，闭合开关S ，滑动变阻器滑片P 从a 端移动到b端的整个过程中，电流表示数I 与电压表示数U 的关系图象如右图所示。
则电阻R 1的阻值为______ ；当变阻器滑片P 处于a 端时，电阻1R 消耗的电功率为_____W 。
17．（2019·重庆A ）图的电路中，电源电压可调，灯L 上标有“6 V 6 W”的字样，R 1的阻值为10 Ω，滑动变阻器R 2上标有“50 Ω 2 A”的字样，两表的量程分别是0~3 A 和0~15 V 。
闭合S 1、S 2、S 3，调节电源电压使灯L 正常发光，则此时通过灯L 的电流为______A 。
当只闭合开关S 2时，移动滑片P ，保证电路安全前提下，要求至少有一个电表示数不低于量程的一半，则电源可调的最高电压与最低电压的差值为_________V 。
18．（2019·重庆B ）如图所示，电源电压保持不变。
滑动变望器的滑片P 移动到某一位置不动，然后改变电阻R /的阻值，得到多组电流、电压值，记录如下表。
第4次实验时电阳箱的电功率为____W ；分析数据发现电阻箱在第2、6次（或第3、5次）实验时电功率相等由此推理：电阻箱在第1次与后而第n 次实验时的电功率也相等。
则第n 次实验时电阻箱的阳值为__________。
19．（2019·江苏泰州）在“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5 V。
（1）按照图甲正确连好电路，闭合开关，小灯泡不亮，两表指针均有偏转，造成该现象的原因不可能的是____。
A．小灯泡断路B．小灯泡两端电压太小C．滑动变阻器阻值太大D．电源电压太小（2）移动滑片，当电压表的示数为______V时，小灯泡正常工作，读出此时电流表的示数为0.3 A，则小灯泡的额定功率为______W。
（3）根据实验测得的数据画出小灯泡I-U关系图像如图乙（坐标轴上的数值已被擦除），分析图像可知，当小灯泡两端电压减小时，小灯泡的电阻_________（增大/减小/不变）。
（4）当小灯泡两端电压为2V时，其实际功率在以下哪个范围内________。
A．P实≤0.48 WB. ．0.48 W＜P实＜0.6 WC．0.6 W≤P实＜0.75 WD．P实≥0.75 W20．（2019·江苏无锡）小明和小红做测量小灯泡的功率实验，实验目的是测量小灯泡的额定功率和实际功率。
器材有：电压恒为4.5 V的电源，额定电压为3.8 V的小灯泡，滑动变阻器（20 Ω 2 A）电压表，电流表，开关各一个，导线若干。
（1）小明连接了如图甲所示的电路，准备将电压表连接在小灯泡两端，电压表的示数如图乙所示，小红认为这样连接电压表不妥，理由是：____________________________________（2）小明和小红讨论后，选择0~3 V 的量程，将电压表并联在滑动变阻器的A 、B 接线柱上，请你用笔画线代替导线将电路连接完整。
（3）正确连接好电路后，他们采用合理的操作方式，闭合开关，移动滑片P ，读出电压表，电流表的示数，观察小灯泡的亮度变化，记录在下表中：①为达成实验目的，请将表格中的栏目补充完整：________________________。
②当电压表示数为0.7 V 时，电流表示数如图丙所示，则小灯泡的额定功率为________。
③实验结果表明，小灯泡的亮度与实际功率的关系是：________________。
④实验时，若移动滑片P 至B 端，则开关闭合后会出现___________________________现象，导致器材可能损坏。
21．（2019·江苏扬州）在“测量小灯泡电功率”的实验屮（小灯泡标有“2.5 V”字样）。
（1）如图甲所示，正确连接电路后，闭合开关，小明发现无论怎样调节滑动变附器，灯泡都不亮，电流表无示数，电压表有示数，则电路故障可能是_____。
（2）排除故障后，移动滑片P 到某一位置时，电压表示数如图乙所示，为了继续完成实验，应将滑片P 向_____端移动。
小明根据实验所测的数据，作出如图丙所示的图像，则小灯泡的额定功率为_____W 。
（3）测量结束后，小明应先_________，然后拆除_________上的导线，再拆除其它导线。
（4）小明对本实验进行了拓展思考，以下探究活动用该实验装置中的器材不能完成的是A ．测量小灯泡的电阻B ．探究串联电路电流的特点C ．探究串联电路电压的特点D ．探究电流与电压的关系22．（2019·山东济宁）小明用如图所示的电路测量额定电压为2.5 V 小灯泡的电功率.（1）电源电压为6 V ，小灯泡电阻约为10 Ω有两个不同规格的滑动变阻器:甲标有“10 Ω 1 A”，乙标有“50 Ω 2 A”，实验时应该选择滑动变阻器_____（选填“甲”或“乙”）。
2019年中考物理真题分类汇编——电功率专题(word版,含答案)
2019年中考物理真题分类汇编一一电功率1. （2019南京，18）如图所示，电源电压恒定，R i、R2为定值电阻，R2 = 20Q,灯泡L标有“ 6V 3W ” 字样。
（1 ）当S、Si、S2都闭合时，灯泡L正常发光，电流表示数为__________ A,电路消耗的总功率为_______ W ；（2）当S闭合，S、S2断开时，电压表示数为2V，贝U R1的阻值为 _________ Q,通电1minR1产生的热量为_______ J。
2. （2019阜新，18）要使质量为50kg的水，温度升高4 C （若不计能量损失），“ 220V 2000W”的电热水器正常工作时，需要消耗电能________ J,需要工作_______ min，这些电能可使规格为3000revs/ （kW?h）的电能表转____ 转。
（c 水=4.2 x 103J/ （kg? C）, p水=1.0 x 103kg/m3）3. （2019南充，19）如图甲所示，电源电压保持不变，小灯泡L标有“ 6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。
滑动变阻R1的最大值为40Q，定值电阻R2=10 Q,当闭合S、S1、断开S、P在中点时，R2的功率为0.9W,电源电压为 ________________ V, 当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连入电路中的阻值 ________________Qo4. （2019南充，17）如图是电热饮水机电路原理图，已知R1=100 Q, R2=20 Q,当开关$、S闭合时，饮水机处于____________ 状态（填“保温”或“加热”），饮水机的保温功率与加热功率之比为_____________5. （2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。
小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______ kW -h。

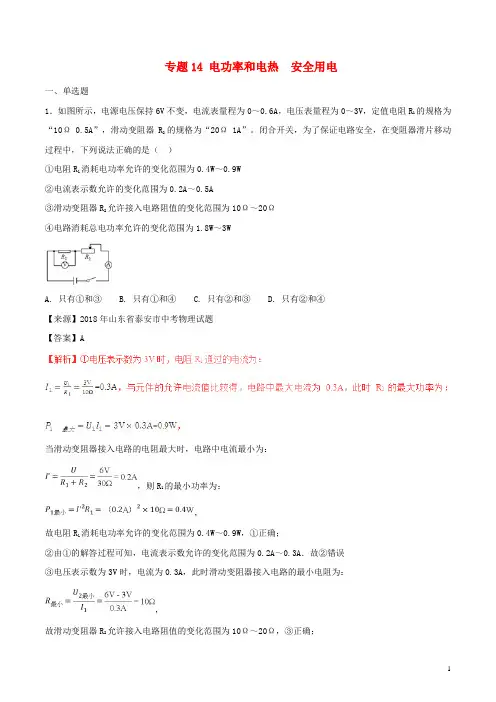

2019年中考物理试题分项版解析汇编(第01期)专题14 电功率和电热 安全用电(含解析)
专题14 电功率和电热安全用电一、单选题1．如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“20Ω 1A”。
闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电阻R1消耗电功率允许的变化范围为0.4W～0.9W②电流表示数允许的变化范围为0.2A～0.5A③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω④电路消耗总电功率允许的变化范围为1.8W～3WA. 只有①和③B. 只有①和④C. 只有②和③D. 只有②和④【来源】2018年山东省泰安市中考物理试题【答案】A当滑动变阻器接入电路的电阻最大时，电路中电流最小为：，则R1的最小功率为：，故电阻R1消耗电功率允许的变化范围为0.4W～0.9W，①正确；②由①的解答过程可知，电流表示数允许的变化范围为0.2A～0.3A．故②错误③电压表示数为3V时，电流为0.3A，此时滑动变阻器接入电路的最小电阻为：，故滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω，③正确；④电流最大时，最大功率为：；电流最小时，最小功率为：，电路消耗总电功率允许的变化范围为1.2W～1.8W，故④错误；故选A。
2．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。
闭合开关S后，滑片P由b 端向a端滑动的过程中，下列判断正确的是（）A. 灯泡L亮度变暗B. 电压表示数变大，电流表示数变小C. 电压表与电流表示数的比值变小D. 灯泡L的最大功率为0.9W【来源】山东省临沂市2018年中考物理试题【答案】DD、根据，当变阻器连入电路中的电阻为0时，灯的电压为电源电压3V，并求出此时灯的最大功率。
解答：AB、由图知，灯泡与变阻器串联，电压表测灯泡的电压，电流表测电路的电流；滑片P由b端向a 端滑动的过程中，变阻器连入电路的电阻变小，根据电阻的串联，总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表示数变大，故B错误；根据可知，灯泡的实际功率变大，灯泡变亮，故A错误；C、由欧姆定律可知，电压表与电流表示数的比值等于灯泡的电阻（且灯泡电阻不变），则该比值不变，故C 错误；D、当变阻器连入电路中的电阻为0时，灯泡的电压最大（等于电源电压3V），灯泡L的最大功率：，故D正确。
2019年中考物理中考真题汇编全集 多挡位电热器电功率的计算(含解析)
2019年中考物理真题分类汇编 多挡位电热器电功率的计算 专题【难点中心】电功、电功率一直都是初中物理考查的重要内容，一般与串并联、欧姆定律等电学知识结合起来考查，综合性较强，命题形式多种多样，故也是个难点，其中与生活实际相联系的命题形式仍是今后的主流考查方向，两档位用电器电功率的计算是近几年常考的热点。
【考点难点突破】 【知识链节】 电功率：定义：电功率等于电功和时间之比。
意义：表示消耗电能的快慢。
符号：P[来单位：瓦特（瓦，W ），常用单位为千瓦（kW ），1 kW ＝103W 电功率的定义式：t W P =W=Pt PW t = 第一种单位：P ——电功率——瓦特（W ）；W ——电功——焦耳（J ）；t ——通电时间——秒（s ）。
第二种单位：P ——电功率——千瓦（kW ）；W ——电功——千瓦时（kW·h）；t ——通电时间——小时（h ）。
电功率计算公式：tWP ==UI （适用于所有电路） 对于纯电阻电路可推导出：P=I 2R =RU 2【技能方法】所谓的两档位电热器一般分为高温档和低温档，是在电源电压不变的情况下，通过改变电阻的大小，高档位电阻小，低档位电阻大，由RU P 2=可知，电热器的电功率发生了改变。
两档位电热器一般是通过开关来改变档位的，常见的电路有以下两种： （1）短路型S 闭合时，电阻R 被短路，只有R 0工作，此时为高温档挡；断开时，两电阻串联总电阻较大，此时为低挡.（2）单刀双掷型主要工作的电阻放在干路上，一条支路用导线，一条之路连接在附加电阻上，当S 接附加电阻时两电阻串联，是低温挡；S 接导线时，电路中只有一个电阻，为低温挡。
【中考真题1】（2019·武威第十九中学初三月考）小明同学家里的电热饮水机有加热和保温两种功能，可由机内温控开关S 0进行自动控制。
小明从说明书上收集到如下表中的部分数据和如图所示的电路原理图。
请解答如下问题：（计算结果若不能整除，保留一位小数）（1）这个电热饮水机正常工作时，在加热状态下的总电流大约是多大 （2）若电阻R 2的阻值为1 210 Ω，则电阻R 1的阻值为多少 【答案】（1）4.2 A （2）55 Ω【解析】（1）当开关S 、0S 闭合时，12R R 与并联，是加热状态，正常加热状态下的电流：I =P U加热=920W220V= 4.2 A ； （2）当开关S 闭合、S 0断开时，电热饮水机只有R 2工作，处于保温状态。

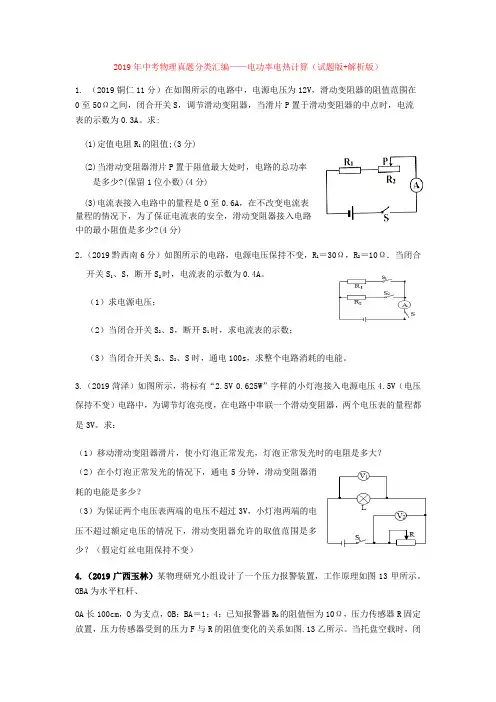

2019年中考物理真题分类汇编——电功率电热计算(试题版+解析版)
2019年中考物理真题分类汇编——电功率电热计算（试题版+解析版）1. （2019铜仁11分）在如图所示的电路中，电源电压为12V，滑动变阻器的阻值范围在0至50Ω之间，闭合开关S，调节滑动变阻器，当滑片P置于滑动变阻器的中点时，电流表的示数为0.3A。
求:(1)定值电阻R1的阻值;(3分)(2)当滑动变阻器滑片P置于阻值最大处时，电路的总功率是多少?(保留1位小数)(4分)(3)电流表接入电路中的量程是0至0.6A，在不改变电流表量程的情况下，为了保证电流表的安全，滑动变阻器接入电路中的最小阻值是多少?(4分)2．（2019黔西南6分）如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。
（1）求电源电压；（2）当闭合开关S2、S，断开S1时，求电流表的示数；（3）当闭合开关S1、S2、S时，通电100s，求整个电路消耗的电能。
3.（2019菏泽）如图所示，将标有“2.5V 0.625W”字样的小灯泡接入电源电压4.5V（电压保持不变）电路中，为调节灯泡亮度，在电路中串联一个滑动变阻器，两个电压表的量程都是3V。
求：（1）移动滑动变阻器滑片，使小灯泡正常发光，灯泡正常发光时的电阻是多大？（2）在小灯泡正常发光的情况下，通电5分钟，滑动变阻器消耗的电能是多少？（3）为保证两个电压表两端的电压不超过3V，小灯泡两端的电压不超过额定电压的情况下，滑动变阻器允许的取值范围是多少？（假定灯丝电阻保持不变）4.（2019广西玉林）某物理研究小组设计了一个压力报警装置，工作原理如图13甲所示。
OBA为水平杠杆、OA长100cm，O为支点，OB：BA＝1；4；已知报警器R0的阻值恒为10Ω，压力传感器R固定放置，压力传感器受到的压力F与R的阻值变化的关系如图.13乙所示。
当托盘空载时，闭合开关S，电压表的示数为1V；当托盘所受的压力增大，电压表的示数达到2V时，报警器R0开始发出报警信号。
(精品-1)2019中考物理真题汇编电功率和电热无答案20180403311
电功率和电热一、单选题1.酒驾易造成交通事故，利用酒精测试仪可以检测司机是否酒驾，其电路原理如图甲所示．R1为“气敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系如图乙所示，R2为定值电阻，阻值为60Ω，电源电压恒为12V．若酒精气体浓度≥0.2mg/mL时，则判定被检者为酒驾．以下说法正确的是（）A .被检者的酒精气体浓度越高，电流表示数越小B .电流表的示数为0.12A时，判定被检者为酒驾C .电压表示数为3V时，R2消耗的电功率为0.45WD .被检者酒精气体浓度为0.2mg/mL时，电压表的示数是4V2.关于家庭电路和安全用电，下列说法正确的是（）A .所有家用电器的外壳都需要接地B .家庭电路中各个用电器都是串联的C .使用试电笔判断哪条导线是火线时，手要按住笔尾金属体D .若空气开关“跳闸”，一定是电路中出现了短路3. 如图所示的电路中，电源电压恒为4.5 V，灯泡L标有“4.5V 2.25W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为50Ω，电压表量程为“0～3V”，电流表量程为“0～0.6A”．在电路安全的情况下，下列说法正确的是（）A .将滑片P移到R的最左端，闭合开关S、S1,电压表读数超过量程B .灯泡L正常发光时的电阻值为7.5ΩC .只闭合开关S，该电路的最大功率是2.7 WD .只闭合开关S，滑动变阻器的取值范围是0～18Ω4.在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（）A .电能表、保险装置、总开关B .电能表、总开关、保险装置C .保险装置、电能表、总开关D .总开关、电能表、保险装置5.下列选项中符合安全用电要求的是（）A .用湿手按已接电源的插座上的开关B .及时更换家庭电路中绝缘皮老化、破损的导线C .在未断开电源开关的情况下，用湿布擦拭电视机D .把用电器的三脚插头改为两脚插头接在两孔插座上使用6.小玲家有额定电压相同的电烤箱、电饭锅和电视机各一个，按照每度电0.5元的计费标准，将这三个用电器正常工作1小时的用电费用绘制成了如图所示的柱状图．则下列四个选项中，判断正确的是（）A .在这三个用电器中，电烤箱正常工作时的电压最高B .在这三个用电器中，电视机正常工作时的电压最低C .正常工作时，通过电烤箱的电流大于通过电视机的电流D .在一个月内，小玲家电烤箱的用电费用一定比电饭锅的用电费用多7.下列家用电器中，将电流热效应作为工作原理的是（）A .电视机B .电热水器C .抽油烟机D .电冰箱8.如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光（假设灯丝电阻不变），此时，将滑动变阻器的滑片P向右移动，则（）A .L1和L2都变亮B .L1变暗，L2变亮C .L1变亮，L2变暗D .L1和L2都变暗9.一只小灯泡标有“3.8V”字样，额定功率模糊不清，某同学设计了如图甲所示的电路进行测量，电源电压恒为6V，电压表、电流表使用的量程分别为0﹣3V、0﹣0.6A，滑动变阻器的规模为“10Ω 1A”，他根据实验数据作出电压表、电流表示数的U﹣I图象，如图乙所示，则以下判断正确的是（）A .小灯泡的额定功率为0.88WB .滑片向左移时电压表示数变大，小灯泡变亮C .变阻器允许连入电路的最大阻约为8.82ΩD .小灯泡正常发光2s内，变阻器产生的电热为3.04J10.下列物理量的估计最接近实际的是（）A .人体的正常体温约为37℃B .家用空调的额定功率约为50WC .我国家庭照明电路的电压为1.5VD .体育考试中所用实心球质量约为10kg11.如图所示电路，电源电压恒为6V，定值电阻R1为10Ω，滑动变阻器R2的规格为“20Ω 0.5A”，电压表量程为0～3V，电流表量程为0～0.6A。

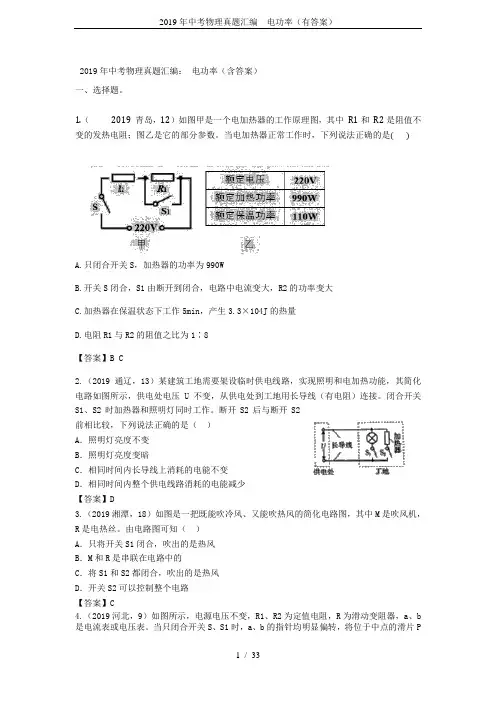

2019年中考物理真题汇编 电功率(有答案)
2019年中考物理真题汇编：电功率（含答案）一、选择题。
1.（2019 青岛，12）如图甲是一个电加热器的工作原理图，其中R1和R2是阻值不变的发热电阻；图乙是它的部分参数。
当电加热器正常工作时，下列说法正确的是( )A.只闭合开关S，加热器的功率为990WB.开关S闭合，S1由断开到闭合，电路中电流变大，R2的功率变大C.加热器在保温状态下工作5min，产生3.3×104J的热量D.电阻R1与R2的阻值之比为1∶8【答案】B C2.（2019通辽，13）某建筑工地需要架设临时供电线路，实现照明和电加热功能，其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接。
闭合开关S1、S2时加热器和照明灯同时工作。
断开S2后与断开S2前相比较，下列说法正确的是（）A．照明灯亮度不变B．照明灯亮度变暗C．相同时间内长导线上消耗的电能不变D．相同时间内整个供电线路消耗的电能减少【答案】D3.（2019湘潭，18）如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。
由电路图可知（）A．只将开关S1闭合，吹出的是热风B．M和R是串联在电路中的C．将S1和S2都闭合，吹出的是热风D．开关S2可以控制整个电路【答案】C4.（2019河北，9）如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b 是电流表或电压表。
当只闭合开关S、S1时，a、b的指针均明显偏转，将位于中点的滑片P向左移动，a的示数不变，b的示数有变化。
以下说法正确的是（）A．b是电流表B．只闭合S、S2，移动滑片P，则a示数的变化量与b示数的变化量的比值可能等于R1+R2C．若将b换成另一种电表，只闭合S、S2，将滑片P向右移动，R2消耗的功率一定变大D．若将a与b的位置互换，只闭合S、S2，则a的示数与b的示数的比值可能等于R2 【答案】A D5.（2019泰安，14）如图所示，电路中电源电压保持不变，小灯泡标有“3V 1.5W”字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0～0.6A，电压表量程为0～3V。
2019年中考物理真题分类汇编——电功率综合计算专题(word版含答案)
2019年中考物理真题分类汇编――电功率综合计算专题1. (2019 东营，23)图甲为新型风暖浴霸，因其安全性能好、发热柔和，深受大家喜爱。
它是利用电动机鼓动空气流动，通过加热元件加热冷空气带动室内升温。
图乙是某型号风暖浴霸的简化电路图，其发热元件是两根阻值不变的电热丝R i、R2.主要参数如下表。
项目參数额定电压(V)220%额定功率(W)1936附嬪定幼率(W968电动机珀率(W)44适用面駅(m2)10(1) 开关均闭合，求浴霸正常工作时的干路电流是多少?(2) 正常工作时，求R i的阻值是多少？(3) 实际电压为200V时，求R2的实际功率是多少？(4) 浴霸正常工作时，使容积为20m3的房间空气温度升高20C，求室内空气吸收的热量是多少? (p 空气取 1.2kg/m3, c空气取1.0X 103J/ (kg?C),不考虑其他因素影响)甲Z（1）该饮水机处于加热状态时， 正常工作3min,在1标准大气压下能否把 0.5kg 的水从20° C 加热至沸腾？【c 水=4.2 X 103 （ kg •C ）】（2）保温功率是指 S 断开时电路消耗的总功率。
该饮水机正常保温时，R i 实际消耗的电功率是多少? 3 （2019武威，24）某学校建了一个植物园，园内有一个温室大棚，大棚内设计了模拟日光 和自动调温系统，对大棚进行照明、保温和加热。
冬季白天有日光的时候，灯泡不亮；白天 开启该系统的保温功能，晚上开启该系统的加热功能。
大棚照明调温功能的原理电路图如图 所示。
已知电源电压恒为 220V , R 1和R 2是两个电热丝（不考虑温度对电阻的影响） ，保温 时R 1与R 2的电功率之比为1 : 3, R 2=30 Q, L 是标有“ 220V 100W ”的灯泡。
请解答下列 问题：2. （2019淄博，25）下表为一台饮水机的铭牌，其内部简化电路如图所示,热丝且阻值不变。
R i 和R 2均为电Xx 牌饮水机额定电压22QV 额足功率1000W 保温 22W 加热效率 80%(1) ______________________________ 灯泡正常工作时的电阻多大?(2) ___________________________________ 开启加热功能时开关S2处于 (选填“断开”或/闭合”)状态。
【附20套名校中考真题】全国2019年中考物理110套试题分类汇编《电功率》(1)(含解析)
《电功率》一、选择题10. (2019•通辽) BA. kW·hB. WC. JD. A5．(2019•龙岩)直接测量消耗电能多少可以用 AA．电能表 B．电压表 C．电流表 D．电阻箱8. (2019•泸州) 5月初，小明家中的电能表示数为，电能表的部分参数及6月初的示数如图所示，下列说法正确的是： CA.电能表是测量用电器消耗电功率的仪表B.小明家5月初至6月初消耗的电能是1200kW·hC.小明家所有用电器同时工作，总功率不得超过4.4wD.若电能表转盘在10min内转过300转，则用电器的总功率为1kW27. (2019•哈尔滨)L1灯规格为“6V 3W”，L2灯规格为“3V 3W”，忽略灯丝电阻变化，则下列说法正确的是( )DA．L1与L2灯丝电阻之比为2lB．两灯串联，当电路中电流为0.5A时，L2灯两端电压为3VC．两灯并联，当一个灯正常发光时，通过另一个灯的电流为1AD．两灯并联在3V电压下，L1灯与L2灯消耗的实际功率之比为1410．（2分）（2019•济宁）小夏将n个“3V 0.3W”的小灯泡，按照甲、乙两种连接方式分别接入电压为U的电路中（如图所示），通过分别调节滑动变阻器R1和R2，使所有灯泡均正常发光．则甲、乙两电路中的总电流与总功率的关系正确的是（）CA．I甲=I乙B．IC．P甲=nP乙D．P甲=n2P乙甲=I乙12．(2019•岳阳)用两只电流表按图示实验电路探究“电功率与电流的关系”，下列说法不正确的是（）CA．小灯泡电功率的大小是通过灯泡的亮度来判断的B．将电灯泡并联是为了控制灯泡两端电压相同C．选用的两只小灯泡规格必须相同D．将其中一只电流表移接到干路上也可以完成实验10. (2019•连云港)现有“6V 3W”的灯泡L1和“6V 6W”的灯泡L2，将他们接入电路中，不考虑灯丝电阻的变化。
下列关于两只灯泡的说法正确的是（）A．串联后接到12V电源的两端，两灯均能正常发光B．串联工作时，L1和L2两端的电压之比为12C．并联工作时，L1和L2中的电流之比为21D．并联工作时，L1和L2的功率之比为12【答案】D16．（3分）（2019•常德）甲、乙两个灯泡的铭牌分别是“P220﹣25”、“P220﹣100”，关于这两个灯泡的描述正确的是（）BA．甲灯的灯丝粗，电阻大B．甲灯的灯丝细，电阻大C．乙灯的灯丝细，电阻小D．乙灯的灯丝粗，电阻大1 0．(2019•东营)如图所示，将标有“8 V 8 W"的灯泡L1和“8 V 16 W"的灯泡L2接在12 V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是A．灯泡L1、L2都能正常发光B．灯泡L1、L2一样亮C．灯泡L2比灯泡L1亮D．灯泡L1比灯泡L2亮【答案】D16．（2分）（2019•巴中）灯泡L1、L2分别标有“10V、10W”和“9V、5.4W”的字样，若将它们串联使用时，电路两端允许加的最大电压值是（）CA．10V B．9V C．15V D．19V19．（2分）（2019•临沂）如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（）DA．两灯的实际功率之和等于12WB．两灯的实际功率之和大于12WC．灯泡L1比灯泡L2亮D．灯泡L2比灯泡L1亮8. (2019•重庆B卷)电源电压3V保持不变，把标有“3V 3W”的灯L1和标有“3V 1.5W”的灯L2按如图的方式连接，当开关S闭合后，则下列说法中正确的是（）CA．灯L1消耗的实际功率是3WB．灯L2消耗的实际功率是1.5WC．两灯消耗的总功率是1WD．电压表的示数与电源电压之比是123．（3分）（2019•德阳）如图所示，电源电压为6V，定值电阻R=20Ω，在S闭合的情况下，下列说法正确的是（）AA．在a、b两点间接入一个合适的电压表时，电压表有明显示数B．不能在ab两点间接入一个电流表C．在a、b两点间接入一个“3V 0.5A”的小灯泡，小灯泡能正常发光D．在a、b两点间接入一个10Ω的电阻，电路消耗的电功率为2W10．（2分）（2019•南充）一只电阻两端的电压由3V增大到4V时，通过该电阻的电流增加了0.25A，则该电阻消耗的电功率增加了（）BA．0.25W B．1.75W C．0.75W D．1W13．（2分）（2019•青海）如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）CA．甲、乙两元件的电流与电压都成正比B．乙元件是一个定值电阻且阻值大小为10ΩC．甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD．甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W 23．(2019•鄂州)如图所示是电阻甲和乙的U-I图像，下列说法中正确的是（）D A．甲和乙都是阻值不变的电阻=5ΩB．当乙两端电压为2V时，R乙C．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2VD．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W8．（3分）（2019•德阳）有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（）AA．4：5 B．5：4 C．2：3 D．1：316. (2019•安徽)如图所示，两个灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。
(word完整版)2019年中考物理真题分类汇编——电功率计算专题,推荐文档
2019年中考物理真题分类汇编——电功率计算专题1.（2019宜宾，18）如图所示电路中，已知电源电压保持不变，小灯泡L的规格为“6V 3W”，滑动变阻器的最大阻值为30Ω，R0为定值电阻。
（1）小灯泡L正常发光时的电流为多少？（2）只闭合开关S1和S2，将变阻器滑片从最左端a向右滑动，当变阻器接入电路的阻值为4Ω时，小灯泡L恰好正常发光，则电源电压是多少？（3）只闭合开关S1和S3，当滑片置于a时，电压表示数为6V，电流表示数为0.2A，此时滑动变阻器消耗的电功率为1.2W，当滑片向右滑动到另外某个位置时，变阻器消耗的电功率仍然为1.2W，试求在这个位置时电流表的示数。
2.（2019枣庄，31）节能减排，绿色环保，新能源汽车成为未来汽车发展的方向。
某种型号纯电动汽车的部分参数如表：假如汽车上只有司机一人，质量为60kg，汽车以60km/h的速度匀速行驶36km，耗电9kW•h，汽车所受的阻力为汽车总重的0.05倍。
g＝10N/kg，试问：（1）电动机的工作原理是（选填“电流的磁效应”、“磁场对电流的作用”）电动汽车前进和倒退是通过改变来改变电动机的转动方向的。
（2）电动汽车对水平地面的压强是多少？（3）电动汽车牵引力所做的功是多大？（4）电动汽车电能转化为机械能的效率是多大？3.（2019枣庄，32）如图所示是某款电养生壶及其铭牌的部分参数，当养生壶正常工作时，求：（1）养生壶正常工作的电阻。
（2）若该养生壶的加热效率为80%，在标准大气压下，将初温是12℃的一壶水烧开，需要多长时间？（c水＝4.2×103J/（kg•℃），ρ水＝1.0×103kg/m3]（3）在物理综合实践活动中，小明和小丽同学利用所学习的物理知识，合作测量养生壶的实际功率。
电表上标着“1200r/（kW•h）”，他们把家中的其他用电器都与电源断开，仅让养生壶接入电路中烧水，2min电能表的转盘转了40r，求电养容量生壶的实际功率。
2019年中考物理真题分类汇编——电功率综合计算专题(word版含参考答案)
2019年中考物理真题分类汇编——电功率综合计算专题1.（2019东营，23）图甲为新型风暖浴霸，因其安全性能好、发热柔和，深受大家喜爱。
它是利用电动机鼓动空气流动，通过加热元件加热冷空气带动室内升温。
图乙是某型号风暖浴霸的简化电路图，其发热元件是两根阻值不变的电热丝R1、R2．主要参数如下表。
（1）开关均闭合，求浴霸正常工作时的干路电流是多少？（2）正常工作时，求R1的阻值是多少？（3）实际电压为200V时，求R2的实际功率是多少？（4）浴霸正常工作时，使容积为20m3的房间空气温度升高20℃，求室内空气吸收的热量是多少？（ρ取1.2kg/m3，c空气取1.0×103J/（kg•℃），不考虑其他因素影响）空气2.（2019淄博，25）下表为一台饮水机的铭牌，其内部简化电路如图所示，R1和R2均为电热丝且阻值（1）该饮水机处于加热状态时，正常工作3min，在1标准大气压下能否把0.5kg 的水从20°C加热至沸腾？【c水=4.2×103（kg·℃）】（2）保温功率是指S断开时电路消耗的总功率。
该饮水机正常保温时，R1实际消耗的电功率是多少？3.（2019武威，24）某学校建了一个植物园，园内有一个温室大棚，大棚内设计了模拟日光和自动调温系统，对大棚进行照明、保温和加热。
冬季白天有日光的时候，灯泡不亮；白天开启该系统的保温功能，晚上开启该系统的加热功能。
大棚照明调温功能的原理电路图如图所示。
已知电源电压恒为220V，R1和R2是两个电热丝（不考虑温度对电阻的影响），保温时R1与R2的电功率之比为1∶3，R2=30Ω，L 是标有“220V 100W”的灯泡。
请解答下列问题：（1）灯泡正常工作时的电阻多大______？（2）开启加热功能时开关S2处于__________（选填“断开”或/闭合”）状态。
（3）若每天保温状态和加热状态各连续工作10h，—天中电热丝放出热量完全由该植物园自产的沼气提供，其热效率为50%，则每天需要完全燃烧多少立方米的沼气_______？（已知热值q沼气=1.8×4.（2019兰州，34）如图所示的电路中，电源电压恒定，灯泡L上标有“6V 3W”的字样，R1为定值电阻，滑动变阻器R2上标有“10Ω0.8A”的字样，电流表A的量程为0～3A，电压表V的量程为0～3V，忽略温度对灯丝电阻的影响。
