板平法识图规则
板平法施工
板平法施工有梁楼盖板平法施工图制图规则有梁盖的制图规则适用于以梁为支座的楼面与屋面板的平法施工。
1、有梁楼盖板平法施工图的表示方法：有梁楼盖板平法施工图，指的是在楼面板和屋面板布置图上，采用平面注写的表达方式。
（包括板集中标注和板支座原味标注）为了方便设计表达和施工识图，规定了结构平面的坐标方向：1）、当两向轴网正交布置时，坐标跟卡迪尔坐标一样；2）、当轴网转折时，局部坐标方向顺着轴网转折角度做相应的转折；3）、当轴网向心布置时，切向为X、径向为Y板块集中标注板块集中标注的内容：（板块编号、板厚、贯通纵筋、板面标高高差）（对于普通的楼面，两向均以一跨为一板；对于密肋楼盖板两向主梁（框架梁）均以一跨为一板块）1、板块编号：代号+序号楼面板LB屋面板WB悬挑板XB2、板厚：xxxh=；当悬挑板的端部改变截面厚度时，用“/”分隔根部和端部高度值，xxx=。
h/xxx3、贯通纵筋（按板块下部和上部分别注写）B代表板下部、T代表板上部、B&T板上和板下；X向的贯通筋以X打头、Y 向贯通筋以Y打头、两向贯通筋相同配置时以X&Y打头。
当在某些板内配置构造筋时，则X向以Xc，Y向以Yc打头注写；当Y向采用放射配筋时，设计应标明配筋间距的定位尺寸；当贯通筋采用两种规格钢筋“隔一布一”方式时，表达为A xx/yy@xxx；存在2倍的关系，自己琢磨。
4、板面标高高差：指相对于结构层楼面标高的高差，将其写在括号里，有则写、无则免；例如：楼板注写： LB5 h=110B:X C12@120;Y C10@110表示：5号楼面板，板厚110mm，下部贯通筋X向12的三级钢间距为120、Y向10的三级钢间距为110.板支座原位标注板支座原位标注的内容（板支座上部非贯通筋，悬挑板上部受力筋）1）、板支座原位标注的钢筋，应在配置相同跨的第一跨表达（当在悬挑部位单独配置时则在原位表达）2）、在配置相同跨的第一跨（或梁悬挑部位）垂直于板支座（梁或墙）绘制一段适宜长度的中粗实线（当该筋通长设置时，实线段画至对边或贯通短跨）以该线段代表支座上部非贯通筋，并在线段上方注写配筋值、横向连续布置的跨数，以及是否横向布置到梁的悬挑端。
梁、板平法图规则
板平面注写主要包括： 1、板块集中标注 2、板支座原位标注 坐标方向规定： 1、当两向轴网正交布置时，由左至右为X方向，由下至上为Y方向。 2、当轴网转折时，局部坐标方向顺轴网转折角度相应转折。 3、当轴网向心布置时，切向为X向，径向为Y向图规则——平法表示法
一、板块集中标注
板块集中标注内容：板块编号，板厚，贯通纵筋，标高高差 1、板块编号 规定：1）普通楼面，两向均以一跨为一板块； 2）密肋楼盖，两向主梁均以一跨为一板块； 3）所有板块应逐一编号，相同编号板块可择一做集中标注，其他 仅注写圆圈内板编号。
A、集中标注 5、梁侧纵向构造钢筋或受扭钢筋：必须注写 1）当梁腹板高hw≥450mm时，必须配置纵向构造钢筋，以大写字 母G打头，接续注梁两个侧面总配筋值，且对称配置；
2）当梁侧需配置受扭纵向钢筋时，以大写字母N打头，接续注梁两 个侧面总配筋值，且对称配置；
第三章 钢筋混凝土受弯构件 3.3 梁平法施工图制图规则——平法表示法
钢筋混凝土结构
Reinforced Concrete Structure
点击返回
3）当梁中间支座两边上部纵筋不同时，须在支座两边分别标注；当 梁中间支座两边上部纵筋相同时，可仅在支座一边标注，另一边省去不 注。
第三章 钢筋混凝土受弯构件 3.3 梁平法施工图制图规则——平法表示法
B、原位标注 2、梁下部纵筋： 1）当下部纵筋多于一排时，以斜线 / 将各排纵筋自上而下分开；
2）当同排纵筋有两种直径时，以+将两种直径纵筋相联，角部纵筋 写在前面。 3）当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量 写在（ ）内。
第三章 钢筋混凝土受弯构件 3.3 梁平法施工图制图规则——平法表示法
5.2板平法施工图的识读
2
板平法施工图识读
梁集中标注平
面
注
写
梁原位标注
标注内容编号
1制图规则解读
（数据项）
代号：LB、W B、X B对应楼面板、屋面板、悬挑板板块编号
序号：××加在代号后面。
h=×××,垂直于板面的厚度，单位为m m。
h=×××/×××，悬挑板根部/端部的厚度
2板厚
上部和下部分别标注：B—下部、T—上部
B&T—下部和上部双层相同配置贯通纵筋
3 4（单层或双层）正交轴线分别注写：X—左到右、Y—下到上
X&Y—双向相同配置
板面标高高差
（选注）
有对结构层楼面标高的高差时，注写在括号（）内
板厚100mm
楼面3号板块
LB3
h=100下部水平与垂直方向都是HRB400、直径8mm 、间距150mm 的双向贯通筋B ：X&Y
8ⓐ150
板上部为水平与垂直方向都是HRB400、直径为8mm 、间距150mm 的双向贯通筋
T ：X&Y 1508ⓐ
板面标高比4.470低0.015m 为4.455。
(－0.015)
端部支座处上部非贯通纵筋
中间支座处上部非贯通纵筋
2、板平法施工图识读——平面注写识读
4.470板平法施工图（局部）
2、板平法施工图识读——课堂小结
板块编号
板厚
板块集中标注
贯通纵筋板
平法注写
板面标高高差（选注）
支座上部非贯通纵筋板支座原位标注。
板平法制图规则
1、有梁楼盖板平法施工图，系在楼面板和屋面板布置图上，采用平面注写的表达方式。
板平面注写主要包括板块集中标注和板支座原位标注。
2、为方便设计表达和施工识图，规定结构平面的坐标方向为：当两向轴网正交布置时，图面从左至右为X向，从下至上为Y向。
当轴网转折时，局部坐标方向顺轴网转折角度做相应转折。
当轴网向心布置时，切向为X向，径向为Y向。
此外，对于平面布置比较复杂的区域，如轴网转折交界区域，向心布置的核心区域等，其平面坐标方向应由设计者另行规定并在图上明确表示。
3、板块集中标注的内容为：板块编号，板厚，贯通纵筋，以及当板面标高不同时的标高高差。
对于普通楼面，两向均以一跨为一板块：对于密肋楼盖，两向主梁（框架梁）均以一跨为一板块（非主梁密肋不计）所有板块应逐一编号，相同编号的板块可择其一做集中标注，其他仅注写置于圆圈内的板编号，以及当板面标高不同时的标高高差。
4、板厚注写为h=xxx（为垂直于板面的厚度）：当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为h=xxx/xxx：当设计已在图注中统一注明板厚时，此项可不注。
贯通纵筋按板块的下部和上部分别注写（当板块上部不设贯通纵筋时则不注）并以B代表下部，以T代表上部，B﹠T代表下部与上部：X向贯通纵筋以X打头，Y向贯通纵筋以Y打头，两向贯通纵筋配置相同时则以X﹠Y打头。
当为单向板时，分布筋可不必注写，而在图中统一注明。
当在某些板内（例如在悬挑板XB的下部）配筋有构造钢筋时，则X向以Xc，Y向以Yc打头注写。
当Y向采用放射配筋时（切向为X向，径向为Y向），设计者应当注明配筋间距的定位尺寸。
当贯通筋采用两种规则钢筋“隔一步一”方式时，表达为φxx/yy@xxx，表示直径为xx的钢筋和直径为yy的钢筋二者之间间距为xxx，直径xx的钢筋间距为xxx的2倍，直径yy的钢筋的间距为xxx的2倍。
板面标高高差，系指相对于结构层楼面标高的高差，应将其注写在括号内，且有高差则注，无高差则不注。

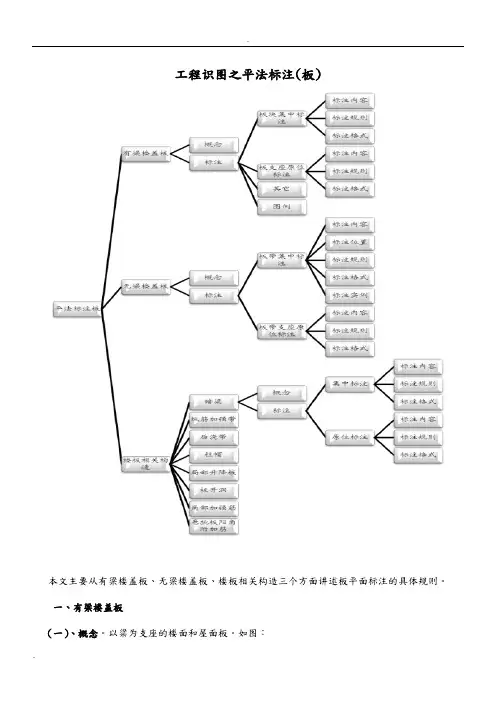

工程识图之平法标注(板)
工程识图之平法标注(板)本文主要从有梁楼盖板、无梁楼盖板、楼板相关构造三个方面讲述板平面标注的具体规则。
一、有梁楼盖板（一）、概念。
以粱为支座的楼面和屋面板。
如图：（二）、标注。
有梁楼盖板平法标注，系在楼面板和屋面板布置图上，采用平面注写的表达方式。
板平面注写主要包括板块集中标注和板支座原位标注。
1、板块集中标注A、标注内容。
包括板代号序号、板厚、上下部贯通纵筋等信息。
B、标注规则（1）、板结构平面坐标方向1)当两向轴网正交时，图面从左至右为X向，从下至上为Y向；2)当轴网转折时，局部坐标方向顺轴网转折角度做相应转折；3)当轴网向心布置时，切向为X向，径向为Y向；（2）、板块编号（3）、板厚注写。
①板厚注写为h=xxx（为垂直于板面的厚度），当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为h=xxx/xxx,当设计已在图注中统一标明板厚时，此项可不注。
②集中标注处标明板厚，如：h=120，图名处标注板厚，如：12.000-21.000板平面布置图h=120。
（4）、板贯通纵筋。
①、贯通筋前用B代表下部，以T代表上部，B&T代表下部与上部；②、X向贯通纵筋以X打头，Y向贯通纵筋以Y打头，两向贯通纵筋配置相同时以X&Y打头；格式为：B：XΦxx@xxx;YΦxx@xxxT：XΦxx@xxx;YΦxx@xxx③、当为单向板时，另一向贯通的分布筋可不必注写，而在图中统一注明。
④、当在某些板内配置有构造钢筋时，则X向以Xc，Y向以Yc打头注写，例如：XB h=150/100 B：Xc&YcΦ8@200)；⑤、当Y向采用放射配筋时，设计者应注明配筋间距的度量位置；⑥、当贯通钢筋采用两种规格的钢筋“隔一布一”时，表达为Φxx/ yy@×××,表示直径为xx的钢筋和直径为yy的钢筋二者之间的间距为×××，如图：示例解读：表示5号楼面板，板厚110，板下部配置的贯通纵筋X向为直径10的三级钢和直径12的三级钢，且两种直径的钢筋隔一布一，两种直径钢筋之间间距100。
板平法施工图识读—板平法施工图
2、梁下部纵筋
（3）当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内。
例：梁下部纵筋注写为 6Φ25 2（-2）/4，则表示上排纵筋为 2Φ25，且不伸入 支座；下一排纵筋为 4Φ25，全部伸入支座。
（4）当设置暗梁时，柱上板带及跨中板带标注方式同无梁楼盖的标注，柱上板带 标注的配筋仅设置在暗梁之外的柱上板带范围内。
（5）暗梁中纵向钢筋的连接、锚固及支座上部纵筋的伸出长度等要求同轴线处柱 上板带中纵向钢筋。
无梁楼盖平法施工图是指在楼面板和屋面板布置图上采用平面注写的表达方式。 板平面注写主要有板带集中标注，板带支座原位标注两部分内容。
集中标注应在板带贯通纵筋配置相同跨的第一跨注写。相同编号的板带可选 择其一做集中标准，其他仅注写板带编号。
1、板块编号
板类型 楼面板 屋面板 悬挑板
代号 LB WB XB
序号 xx xx xx
2、板块的厚度
集中标注处标明板厚，如：h=120 在图名处标注板厚，如：
12.000~21.00板平面布置图 h=120
3、贯通纵筋
当在某些板内配置有构造钢筋时，则X向以Xc，Y向以Yc打头注写(例如：XB
h=150/100
例：2Φ22 + (4Φ12)：用于六肢箍．其中 2Φ22 为通长筋，4Φ12 为架立筋。
4、暗梁上部通长筋或架立筋
当暗梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相同时，此项可加注下 部纵筋的配筋值，用分号“ ； ”将上部与下部纵筋的配筋值分隔开来。 例 3Φ22；3Φ20：表示上部配置3Φ22，下部配置3Φ20。
案例：
Φ10@100/ 200(4)：表示箍筋为Ⅰ级钢筋，直径Φ10 ，加密区间距 为 100，非加密区间距为 200 ，均为四肢箍。
5.2平法施工图制图规则(3)5.31
当长边与短边长度之比l2/l1≤2.0时，板在两个方向上的弯曲变形相近，板
上荷载沿两个方向传递给四边的支承，板是双向受力，两个方向都要布置 受力钢筋。 优点：经济美观。
板平面注写方式：板块集中标注和板支座原位标注。
（1）板块集中标注 内容：板块编号、板厚、贯通纵筋及板顶面标高高差。 1）板的编号
楼层框架梁
KL
XX
(X X)、 (X X A)或(X X B)
屋面框架梁
WKL
XX
(X X)、 (X X A)或(X X B)
框支架
KZL
XX
(X X)、 (X X A)或(X X B)
非框架梁
L
XX
(X X)、 (X X A)或(X X B)
悬挑梁
XL
井字梁
JZL
XX
XX
(X X)、 (X X A)或(X X B)
5.箍筋类型
在箍筋类型栏内注写箍筋类型号与肢数。
箍筋类型号1(m×n): m是竖向的箍筋肢数，n是水平向箍筋的肢数。
6.柱箍筋注写
包括钢筋级别、直径与间距。 当为抗震设计时，用斜线“/”区分柱端箍筋加密区与 柱身非加密区长度范围内箍筋的不同间距。
本课程到此结束 预祝同学们取得满意成绩
3）贯通纵筋
按板块的下部纵筋和上部纵筋分别注写。 B代表下部，T代表上部。B&T代表下部与上部； X向贯通纵筋以X打头，Y向贯通纵筋以Y打头，两向贯通纵筋配置相 同时以X&Y打头。 对单向板，另外一向贯通的分布设计一般不标注，而是在图中统一 注明。 某些板配置构造钢筋时，则X向以Xc，Y向以Yc打头注写。
编号为②号的扣筋，其规格和间距为Φ 10@100； 从梁中线向右侧跨内的延伸长度为1800mm； 双侧扣筋的左侧没有尺寸标注，则表明该扣筋向支座两侧对称延伸， 即向左侧跨内的延伸长度也是1800mm。
板平法识图规则
5.10 楼板相关构造直接引注方法 5.10.2 后浇带的注写内容 后浇带HJD 的引注。后浇带的平面形状及定位由平面布置图表达，后浇带留筋 方式等由引注内容表达，包括： （1）后浇带编号及留筋方式代号。本书提供了两种留筋方式，分别为：贯通 留筋（代号GT)，100% 搭接留筋（代号100%)。 （2）后浇混凝土的强度等级为C××。宜采用补偿收缩混凝土，设计应注明 相关施工要求。 （3）当后浇带区域留筋方式或后浇混凝土强度等级不一致时，设计者在图中 注明与图示不一致的部位及做法。后浇带引注见图5.18。
2. 板支座原位标注中悬挑板的注写内容 关于悬挑板的注写方式如图5.10 所示。当悬挑板端部厚度不小于150mm 时，应指 定板端部封边构造方式，当釆用U 形钢筋封边时，应指定U 形钢筋的规格、直径。 3. 有梁楼盖板贯通纵筋原位标注的注写内容 当板的上部已配置有贯通纵筋，但需增配板支座上部非贯通纵筋时，应结合已配 置的同向贯通纵筋的直径与间距采取“隔一布一”的方式配置。“隔一布一”方 式，为非贯通纵筋的标注间距与贯通纵筋相同，两者组合后的实际间距为各自标 注间距的1/2。当设定贯通纵筋为纵筋总截面面积的50% 时，两种钢筋应取相同直 径；当设定贯通纵筋大于或小于总截面面积的50% 时，两种钢筋则取不同直径。
5.10 楼板相关构造直接引注方法 5.10.1 纵筋加强带注写的有关事项 纵筋加强带JQD 的引注。纵筋加强带的平面等由引注内容表达。纵筋加强带设单向加强贯通 纵筋，取代其所在位置板中原配置的同向贯通纵筋。根据受力需要，加强贯 通纵筋可在板下部配置，也可在板下部和上部均设置。纵筋加强带的引注如 图5.16 所示。
5.2 有梁楼盖板平法施工图识图 5.2.1 有梁楼盖平面注写内容 有梁楼盖板平法施工图，是在楼面板和屋面板布置图上，采用平面注 写的表达方式。板平面注写 主要包括板块集中标注和板支座原位标注。 （1）当两向轴网正交布置时，图面从左至右为X 向，从下至上为Y 向。 （2）当轴网转折时，局部坐标方向顺轴网转折角度做相应转折。 （3）当轴网向心布置时，切向为X 向，径向为Y 向。
板平法识图规则ppt课件
5.1 有梁楼盖平法识图 5.1.1 有梁楼盖的概述 在建筑结构中，平面尺寸较大而厚度较小的构件称为板。 板通常是水平设置，但有时也有斜向设置的（如楼梯板和坡度较大的 屋面板等），板主要承受垂 直于板面的各种荷载，属于以受弯为主的构件。板在房屋建筑中是不 可缺少的，其用量也很大，如屋 面板、楼面板、基础板、楼梯板、雨篷板、阳台板等。 5.1.2 钢筋混凝土板的受力特点 钢筋混凝土板是房屋建筑中典型的受弯构件，按其受弯情况，又可分 为单向板与双向板；按其支 承情况分，还可以分为简支板与多跨连续板。
5.2.3 板块原位标注的注写内容 板支座原位标注的内容为：板支座上部非贯通纵筋和悬挑板上部受力钢筋。 1. 板支座原位标注中上部非贯通纵筋的注写内容 （1）板支座原位标注的钢筋，在配置相同跨的第一跨表达。在配置相同跨的第 一跨，垂直于板支座绘有一段适宜长度的中粗实线，以该线段代表支座上部非 贯通纵筋，并在线段上方注写钢筋编号( 如①、②等）、配筋值、横向连续布 置的跨数（注写在括号内，且当为一跨时可不注），以及是否横向布置到梁的 悬挑端。 （2）板支座上部非贯通筋自支座中线向跨内伸出长度，注写在线段的下方位置。 当中间支座上部非贯通纵筋向支座两侧对称伸出时，在支座一侧线段下方标注 伸出长度，另一侧不注，如图5.5所示。 （3）当向支座两侧非对称伸出时，分别在支座两侧线段下方注有伸出长度，如 图5.6 所示。 （4）对线段画至对边贯通全跨或贯通全悬挑长度的上部通长纵筋，贯通全跨或 伸出至全悬挑一侧的长度值不注，只注明非贯通筋另一侧的伸出长度值，如图 5.7 所示。 （5）当板支座为弧形，支座上部非贯通纵筋呈放射状分布时，注有配筋间距的 度量位置并加注“放射分布”四个字，如图5.8 所示。 （6）在板平面布置图中，不同部位的板支座上部非贯通纵筋及悬挑板上部受力 钢筋，可仅在一个部位注写，对其他相同者则仅需在代表钢筋的线段上注写编 号及按规则注写横向连续布置的跨数即可。
