锂离子电池基本工艺流程介绍
卷绕工艺的主要工艺流程 --- Top sealing
共四十六页
卷绕工艺的主要工艺流程 --- Inject
Inject（注液）---与叠片工艺基本相同
工序功能：将电解液加入到电芯中，并将电芯完全封住
环境要求：电芯注液前要进行除水，关注过程要求低湿度
共四十六页
卷绕工艺的主要工艺流程 --- Formation
Formation(预化成）---与叠片工艺原理相同，流程不
同
工序功能：通过充电方式将其内部正负极物质激活， 同时在负极表面形成良好的SEI膜。 预化流程：
Formation: 0.1C CC 200min to 3.95V
释放化成产生的气体
切边
切去气袋和多余的侧边
折边
将侧边折起，完成电芯最 终外形
共四十六页
叠片工艺的主要工艺流程 --- Forming
共四十六页
叠片工艺的主要工艺流程 --- Aging
化成
工序功能：进一步形成稳定SEI，并检测电芯容量
叠片(dié piàn)工艺的定义
叠片工艺是将正极、负极切成小片与隔离膜叠合成小电芯单体，然后将 小电芯单体叠放并联起来组成一个大电芯的一种Li离子电芯制造工艺。
正极
隔离膜 负极
小电芯单体叠片过程演示
共四十六页
叠片(dié piàn)工艺示意图
叠片过程(guòchéng)演示
共四十六页
叠片工艺的主要工艺流程
---Mixing
锂电池叠片绕卷工艺
锂电池叠片绕卷工艺

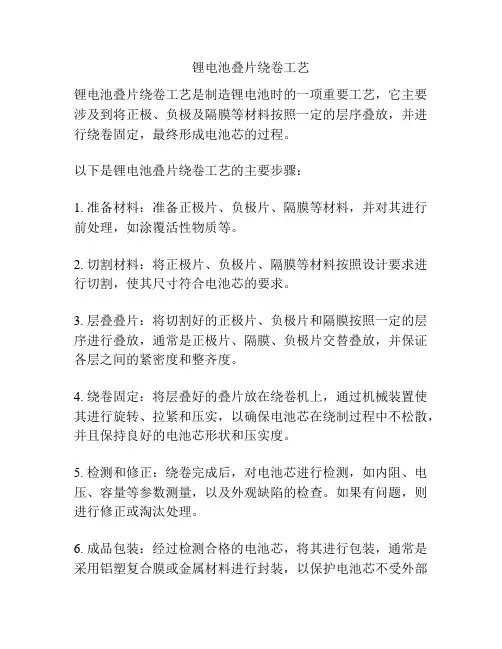

锂电池叠片绕卷工艺是制造锂电池时的一项重要工艺，它主要涉及到将正极、负极及隔膜等材料按照一定的层序叠放，并进行绕卷固定，最终形成电池芯的过程。
以下是锂电池叠片绕卷工艺的主要步骤：
1. 准备材料：准备正极片、负极片、隔膜等材料，并对其进行前处理，如涂覆活性物质等。
2. 切割材料：将正极片、负极片、隔膜等材料按照设计要求进行切割，使其尺寸符合电池芯的要求。
3. 层叠叠片：将切割好的正极片、负极片和隔膜按照一定的层序进行叠放，通常是正极片、隔膜、负极片交替叠放，并保证各层之间的紧密度和整齐度。
4. 绕卷固定：将层叠好的叠片放在绕卷机上，通过机械装置使其进行旋转、拉紧和压实，以确保电池芯在绕制过程中不松散，并且保持良好的电池芯形状和压实度。
5. 检测和修正：绕卷完成后，对电池芯进行检测，如内阻、电压、容量等参数测量，以及外观缺陷的检查。
如果有问题，则进行修正或淘汰处理。
6. 成品包装：经过检测合格的电池芯，将其进行包装，通常是采用铝塑复合膜或金属材料进行封装，以保护电池芯不受外部
环境影响。
7. 组装成电池组：经过包装的电池芯可以进一步进行组装，形成电池组，包括加装保护电路板、连接线等组件，最终形成具有一定电压和容量的锂电池产品。
需要注意的是，锂电池叠片绕卷工艺对制造工艺的要求较高，需要控制好每一个步骤的过程参数和质量指标，以确保电池芯的性能和稳定性。
同时，需要严格遵守相关的安全操作规程，以防止产生安全风险。
车载电池叠片的工艺
车载电池叠片的工艺车载电池的叠片工艺是电池生产过程中的重要环节之一。
这个过程可以将多个小电池组合成一个大电池，以达到提高电池容量、电压、功率等性能指标的目的。
车载电池通常采用的是锂离子电池，这种电池具有良好的功率密度和循环寿命，因此在汽车、电动自行车等载具中得到了广泛的应用。
车载电池中锂离子的电极通常采用的是锂铁磷酸电极，这种电极材料的安全性和稳定性都非常高，因此在车载电池中得到了广泛的采用。
下面我们具体介绍一下车载电池叠片的工艺。
车载电池叠片工艺的流程主要包括几个步骤：片选、清洗、涂胶、叠片、封口等。
首先，在片选阶段，需要挑选出符合相应标准的电芯。
这些标准包括：电芯的型号和尺寸、容量等性能指标、内部电阻、循环寿命等。
在完成片选后，需要对电芯进行清洗和涂胶，以提高电芯的粘合度和安全性。
清洗时需要将电芯表面的油污清除干净，然后在电芯表面涂上一层特殊的粘合剂，待粘合剂干燥后，可以保证电芯之间的黏合度。
接下来，进行叠片工序，即将多个电芯按照一定的方式、顺序进行组合，使得电芯之间的电池内部电阻尽可能小，同时也符合车载电池的容量、输出电压等要求。
叠片的方式有多种，主要包括水平叠片和立式叠片两种。
水平叠片是将电芯平铺在一起，然后通过一定的方法进行粘合；立式叠片是将电芯竖起来，然后通过一定的方法将电芯固定在一起。
叠片完成后，需要进行封口工序，以达到密封、防漏零等目的。
一般封口采用的是热封或冷封技术。
热封是将电芯封口处加热，然后用压力将封口处压实；冷封则是采用特殊的胶带对电芯进行封口。
总之，车载电池叠片工艺是电池生产过程中的重要环节之一。
通过对电芯的挑选、清洗、涂胶、叠片和封口等工序的精细化控制，可以保证汽车、电动自行车等载具的电池具有稳定的性能和安全的使用环境。
锂离子电池基本工艺流程介绍
工序功能：将Coating后的极片压实，达到合适的密度和厚度
原理：通过调节压辊的间隙以调节压
力，从而调节极片被压实的厚度和密 度
叠片工艺的主要工艺流程 --- Stacking
Stacking（叠片）
工序功能：通过手工或夹具将正极极片、隔离膜、负极
极片规则地重叠在一起。
叠片过程演示
切去多余的极耳
焊接
焊接后的裸电芯
叠片工艺的主要工艺流程 --- Top sealing Top sealing（顶封）
工序功能：将裸电芯包上包装铝箔，对顶部和侧边进行热封装
原理：包装铝箔分3层（尼龙层、铝层、PP层），封装时通过加热使PP溶化，同 时加压（封头压合）使两层包装铝箔粘合在一起，达到封装的目的
工序，因为在Li+第一次充电时，Li+第一次插入到石墨中，会在电池内发生电化学反
应, 在电池首次充电过程中不可避免地要在碳负极与电解液的相界面上、形成覆盖在 碳电极表面的钝化薄层，人们称之为固体电解质相界面或称SEI膜(SOLID ELECTROLYTE INTERFACE）
预化流程：
0.02C CC 210min to 3.4V; 0.1C CC 420min to 3.95V
原理：涂辊转动带动浆料，通过调整刮刀 间隙来调节浆料转移量，并利用背辊或涂 辊的转动将浆料转移到基材上，按工艺要 求，控制涂布层的厚度以达到重量要求， 同时，通过干燥加热除去平铺于基材上的 浆料中的溶剂，使固体物质很好地粘结于 基材上。
卷绕工艺的主要工艺流程 ---Coating
卷绕工艺的主要工艺流程 ---Cold Lam
卷绕工艺的主要工艺流程 --- Forming
锂离子电池软包叠片卷绕基本工艺流程介绍ppt课件
制造工艺分类
Li离子电芯核心制造工艺分为：
叠片工艺和卷绕工艺
两种工艺的主要区别和工艺名称来源
极片装配方式的区别
Part A：叠片工艺的主要工艺流程介绍
叠片工艺的定义
叠片工艺是将正极、负极切成小片与隔离膜叠合成小电芯单体，然后将 小电芯单体叠放并联起来组成一个大电芯的一种Li离子电芯制造工艺。
预化流程：
0.02C CC 210min to 3.4V; 0.1C CC 420min to 3.95V
叠片工艺的主要工艺流程 --- Forming
Forming（成型）
工序功能：将电芯外型作最后加工
Baking
高温老化
Degassing
释放化成产生的气体
切边
切去气袋和多余的 侧边
折边
将侧边折起，完成 电芯最终外形
叠片工艺的主要工艺流程 --- Inject
叠片工艺的主要工艺流程 --- Formation
预化
工序功能：通过充放电方式将其内部正负极物质激活，同时在负极表面形 成良好的SEI膜。
原理：锂电芯的化成是电池的初使化,使电芯的活性物质激活，即是一个能量转换的 过程。锂电芯的化成是一个非常复杂的过程，同时也是影响电池性能很重要的一道 工序，因为在Li+第一次充电时，Li+第一次插入到石墨中，会在电池内发生电化学反 应, 在电池首次充电过程中不可避免地要在碳负极与电解液的相界面上、形成覆盖在 碳电极表面的钝化薄层，人们称之为固体电解质相界面或称SEI膜(SOLID ELECTROLYTE INTERFACE）
Cold Lam （冷压）
工序功能：将Coating后的极片压实，达到合适的密度和厚度
锂电池技术-6叠片锂电池的生产技术
锂电池技术-6叠片锂电池的生产技术锂电池技术-6锂电池的生产技术上一期我介绍了叠片（与卷绕比较）核心工艺和设备实现。
考虑到知识的完整性本期我们还是把其它工艺介绍完，其中有些会有一定差异。
我们来看看完整的叠片生产工艺：配料制浆→涂布→轧膜→ 极片模切→称重→极片烘烤→叠片→冲壳→一封（顶侧封）→测短路→称重→烘烤→注液→真空静置→注液后称重→搁置→预封口→热压化成→抽气二封→切折烫→贴正封胶（或加贴侧边胶）→搁置→分容→补充电→PACK→出货七.冲壳为电芯造一容器时长00:09控制要点：1.单双坑深度2.坑角膜厚，膜厚常见不良：坑深过深、过浅、坑角破裂褶皱、膜厚偏薄、喷码错误、喷码模糊不清、喷码位置不对、坑深不符合、顶边宽度不符合、切边歪斜、壳体R角破裂、弧形边、表面凸点、划痕、表面吸附颗粒应用设备：自动冲壳机片的电芯铝塑壳形状更接近方形，而卷绕的电芯铝塑壳转角弧度更大。
实际生产中，本站是电芯制衣的工站，在本站加入喷码、读码是工厂的潜在需求。
另外铝塑壳出来后由于内部应力导致变形严重，所以如何将铝塑壳收集整齐是一个麻烦。
在这些方面我们有成功的经验，有兴趣的可私聊了解。
八.一封（顶侧封）把电芯放入铝塑壳内，定位极耳位置，将铝塑膜封成一个侧边开口的袋子时长00:08管控要点：封装参数、入壳极耳位置、封头平行度、熔胶效果、封印拉拔力、封印厚度、极耳中心距、极耳胶外露尺寸、封印宽度、内/外未封区宽度、电芯外观。
常见不良：极耳中心距不良、极耳歪斜、压极耳、极耳装反、封头平行度NG、熔胶效果NG、封印拉力偏小、封印厚度不良、封印偏斜、顶边错位、顶边翻起、有效封印宽度不够、内/外未封区宽度偏小、封印起皱、漏侧封、外观不良使用设备：一封机又叫顶侧封机九．真空烘烤真空烘烤进一步去除电芯体中的水分管控要点：烘烤时间、真空度、烘烤记录、除尘常见问题点：未烘烤、烘烤时间不够、实际温度偏低/偏高、真空度达不到、烘箱内积累粉尘颗粒、未进行连续烘烤。
叠片工艺的主要工艺流程介绍
叠片工艺的主要工艺流程介绍1. 简介叠片工艺是一种常见的制造技术，广泛应用于电子、半导体、集成电路等行业。
它通过将多个薄片材料堆叠在一起，形成一个复合结构，从而实现功能的提升或特定要求的满足。
本文将介绍叠片工艺的主要工艺流程。
2. 材料准备在开始叠片工艺之前，首先需要准备好所需的材料。
这些材料通常是经过精确控制的厚度和性能参数的薄片材料。
常见的材料包括金属片、绝缘体片、半导体片等。
材料的选择需根据具体应用场景和需求进行。
3. 清洗和表面处理在进行叠片工艺之前，材料的清洗和表面处理非常重要。
清洗可去除杂质和污染物，确保叠片工艺的质量和可靠性。
表面处理则包括涂覆薄膜、镀银等，以提高材料的导电性、耐腐蚀性等性能。
4. 对位和对准在叠片工艺中，对位和对准是非常关键的步骤。
它们保证了叠片之间的间距和位置的精确控制，从而确保叠片的质量和功能。
对位和对准通常通过显微镜、定位夹具等工具来完成。
5. 压力和温度控制在叠片工艺中，压力和温度的控制非常重要。
通过施加适当的压力和控制恰当的温度，可以使叠片之间产生良好的结合和连接。
压力和温度的控制可以通过机械装置、热压机等设备来实现。
6. 粘结和热处理粘结是叠片工艺的关键步骤之一。
它通过使用粘合剂或热压技术将叠片黏合在一起。
粘结的目的是实现叠片之间的紧密结合和牢固连接。
粘结后，还需要进行热处理，以促进粘结剂的固化和材料之间的交互作用。
7. 切割和加工在叠片工艺完成后，需要进行切割和加工。
根据具体要求和应用，可以采用机械切割、激光切割等技术来完成切割工艺。
加工则包括孔洞的打孔、电路的刻蚀等，以实现特定功能和要求。
8. 检测和测试在完成叠片工艺后，需要进行检测和测试，以确保叠片的质量和性能达到要求。
常见的检测和测试方法包括显微镜观察、电性能测试、力学性能测试等。
9. 封装和包装最后一步是封装和包装。
封装和包装是将叠片产品进行保护和封装的过程，以保证其不受外界环境的影响，并方便使用和运输。
