基桩完整性检测(低应变)作业指导书

基桩完整性检测(低应变)作业指导书

基桩完整性检测(低应变法)1适用范围本作业指导书适用于基桩完整性现场检测。

2 执行标准JTG- F81-01-2004《公路工程基桩动测技术规程》3仪器设备基桩动测仪。

4检测目的检测桩身缺陷位置及影响程度,判定桩身完整性类别。

5资料收集在检测前,应该收集以下资料:1.工程名称、桥梁名称及平面布置图;2.建设、设计施工及监理单位名称;3.基桩的设计桩长、桩径、混凝土强度等级、桩顶及桩底标高;4.施工记录等相关资料;6现场检测6.1检测前准备工作应符合下列规定:1、被检工程应进行工程调查,搜集其工程地质资料、基桩设计图纸和施工记录、监理日志等,了解施工工艺及施工过程中出现的异常情况。

2、根据现场实际情况选择合适的激振设备、传感器及检测仪,检查测试系统各部分之间是否连接良好,确认整个测试系统处于正常工作状态。

3、桩顶应凿至新鲜混凝土面,并用打磨机将测点和激振点磨平。

4、应测量并记录桩顶截面尺寸5、混凝土灌注柱的检测宜在成柱14d以后进行。

6、打入或静压式顶制桩的检测应在相邻桩打完后进行。

6.2传感器安装应符合下列规定:1、传感器的安装可采用石膏、黄油、橡皮泥等耦合剂,粘结应牢固,并与桩顶面垂直。

2、对混凝土灌注桩,传感器宜安装在距桩中心12-2/3半径处,且距离桩的主筋不宜小于50mm。

当桩径不大于1000mm时不宜少于2个测点;当桩径大于1000mm时不宜少于4个测点。

3、对混凝土预制桩当边长不大于600mm时不宜少于2个测点;当边长大于600mm时不宜少于3个测点。

4、对预应力混凝土管桩不应少于2个测点。

6.3激振时应符合下列定:1、混凝土灌注桩、混凝土预桩的激振点宜在桩顶中心部位;预应力混凝土管桩的激振点和传感器安装点与桩中心连线的夹角不应小于45o。

2、激振和激振参数宜通过现场对比试验选定。

短桩或浅部缺陷桩的检测宜采用轻锤短脉冲激振;长桩、大直径桩或深部缺陷的桩宜采用重锤宽脉冲激振,也可采用不同的锤垫来调整激振脉冲宽度。

桩基完整性检测方法

桩基完整性检测方法

桩基完整性检测方法
桩基完整性检测方法通常分为两种:非破坏性检测和破坏性检测。

1. 非破坏性检测方法:
- 应力波法:通过在桩顶施加冲击或震动,利用应力波在桩体内的传播特点,检测桩体的完整性。

通过分析反射波和散射波的特征,可判断桩体是否存在缺陷。

- 超声波法:通过超声波在桩体内传播的速度和衰减情况,检测桩体的完整性。

如果桩体存在裂缝或空洞等缺陷,会导致超声波的传播速度变化和能量衰减。

- 电磁法:利用电磁波在桩体内的传播特性,检测桩体的完整性。

通过测量电磁波的传播时间、幅值和相位等参数,可以判断桩体的状态和存在的缺陷。

2. 破坏性检测方法:
- 钻孔取芯法:通过钻孔在桩体中取芯样品,并对样品进行室内试验,如压缩试验、剪切试验等,来评估桩体的完整性和强度。

- 桩顶弯曲监测法:通过在桩顶安装位移传感器,监测桩顶的变形情况,并结合弯矩传感器监测桩顶的弯曲变形情况,来评估桩体的完整性和稳定性。

- 桩身钻孔检测法:通过在桩身上钻孔,检测桩身的质量和连续性。

如通过钻孔取芯、钻孔埋置传感器等方式,检测桩身的材料性质和存在的缺陷。

选择具体的检测方法需根据具体情况综合考虑,包括桩基类型、场地条件、检测目的和要求等。

桩身完整性检测技术规定(内部)

桩身完整性检测技术规定(内部)

桩身完整性检测技术规定(内部)一、编制的主要依据1、《建筑地基基础设计规范》(GB50007-2002)2、《建筑地基基础设计规范》(DBJ50-047-2006)3、《建筑桩基检测技术规范》(JGJ106-2003、J256-2003)4、《建筑桩基技术规范》(JGJ106-94)二、一般情况下的检测数量及方法(D表示桩径)(一)柱下单桩检测数量:全数检测检测方法:1、大直径灌注桩(1)当800mm<D≦1200mm,采用低应变法全数检测。

(2)当出现下列情况之一时,除采用低应变法全数检测外,还应抽取总桩数10%的桩采用声波透射法或钻芯法进行验证检测。

①D>1200MM②地基基础设计等级为甲级③地质条件复杂,成桩质量可靠性较低.2、非大直径灌注桩采用低应变法全数检测。

注:筒体筏板下多桩的检测按柱下单桩要求执行。

(二)柱下多桩检测数量:每个承台下的抽检桩数不得少于一根。

检测方法:按(一)条检测方法执行。

(三)墙(承台梁)下多桩检测数量:1、地基基础设计等级为甲级,或地质条件复杂、成桩质量可靠性较低的灌注桩,抽检数量不少于总桩数的30%(不得少于20根)。

2、其他桩基工程抽检数量不少于总桩数的20%(不得少于10根)。

3、地下水位以上且终孔后桩端持力层已通过核验的人工挖桩,抽检数量不少于总桩数的10%(不少于10根)。

检测方法:按(一)条检测方法执行。

三、当发现检测数据异常时,不得随意进行处理,应查找原因,重新组织检测,必要时还可根据实际情况采用其它适宜的方法进行验证检测。

四、当工程出现特殊情况时,桩身完整性检测方案应专题研究后进行编制,按程序审批通过后方可实施。

重庆市万州区建设工程质量监督站二00七年七月十九日。

基桩的承载力和桩身完整性的检测

基桩的承载力和桩身完整性的检测

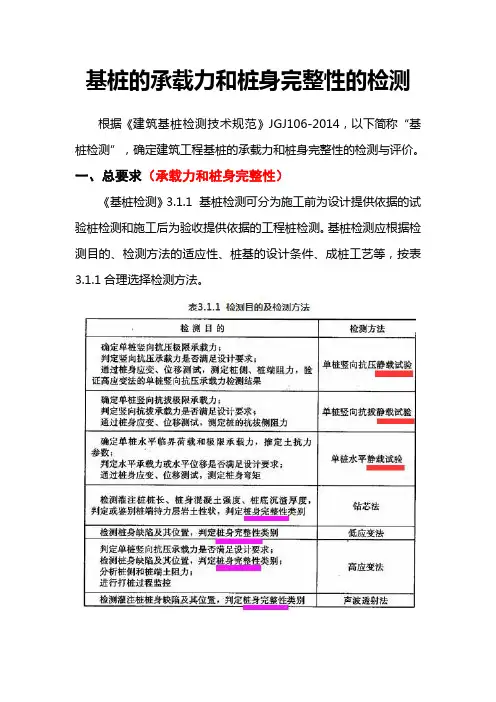

基桩的承载力和桩身完整性的检测根据《建筑基桩检测技术规范》JGJ106-2014,以下简称“基桩检测”,确定建筑工程基桩的承载力和桩身完整性的检测与评价。

一、总要求(承载力和桩身完整性)《基桩检测》3.1.1 基桩检测可分为施工前为设计提供依据的试验桩检测和施工后为验收提供依据的工程桩检测。

基桩检测应根据检测目的、检测方法的适应性、桩基的设计条件、成桩工艺等,按表3.1.1合理选择检测方法。

二、试桩(施工前)《基桩检测》3.1.2 当设计有要求或有下列情况之一时,施工前应进行试验桩检测并确定单桩极限承载力:1 设计等级为甲级的桩基;2 无相关试桩资料可参考的设计等级为乙级的桩基;3 地基条件复杂、基桩施工质量可靠性低;4 本地区采用的新桩型或采用新工艺成桩的桩基。

《基桩检测》3.3.1 为设计提供依据的试验桩检测应依据设计确定的基桩受力状态,采用相应的静载试验方法确定单桩极限承载力,检测数量应满足设计要求,且在同一条件下不应少于3根;当预计工程桩总数小于50根时,检测数量不应少于2根。

“地基条件、桩长相近,桩端持力层、桩型、桩径、成桩工艺相同”即为本规范所指的“同一条件”。

对于大型工程,“同一条件”可能包含若干个桩基分项(子分项)工程。

同一桩基分项工程可能由两个或两个以上“同一条件”的桩组成,如直径400mm和500mm 的两种规格的管桩应区别对待。

本条规定同一条件下的试桩数量不得少于一组3根,是保障合理评价试桩结果的低限要求。

三、单桩承载力和桩身完整性(施工后)《基桩检测》3.1.3 施工完成后的工程桩应进行单桩承载力和桩身完整性检测。

基桩质量检测时,承载力和完整性两项内容密不可分,往往是通过低应变完整性普查,找出基桩施工质量问题并得到对整体施工质量的大致估计,而工程桩承载力是否满足设计要求则需通过有代表性的单桩承载力检验来实现。

《基桩检测》3.2.7 验收检测时,宜先进行桩身完整性检测,后进行承载力检测。

超声波法检测桩身完整性

超声波法检测桩身完整性

超声波法检测桩身完整性1、适用范围本方法适用于直径不小于800mm的混凝土灌注桩的完整性检测~它包括跨孔透射法和单孔折射法。

2、检测仪器与设备信号放大器、数据采集及处理存储器、径向振动换能器等。

3、现场检测技术3.1检测前的准备应符合下列规定:,1,被检桩的混凝土龄期应大于14d,2,声测管内应灌满清水~且保证通畅。

,3,标定超声波检测仪发射至接收的系统延迟时间t。

0,4,准确量测声测管的内径、外径和两相邻声测管外壁间的距离~量测精度为?1mm。

,5,取芯孔的垂直度误差不应大于0.5%~检测前应进行孔内清洗。

,6,声测管的布置以路线前进方向为起始点~按顺时针旋转方向进行编号和分组~每两根编为一组。

3.2检测方法应符合下列要求:,1,测点间距不宜大于250mm。

发射与接收换能器应以相同标高同步升降~其累计相对高差不应大于20mm~并随时校正。

,2,在对同一根桩的检测过程中~声波发射电压应保持不变。

,3,对于声时值和波幅值出现异常的部位~应采用水平加密、等差同步或扇形扫测等方法进行细测~结合波形分析确定桩身混凝土缺陷的位置及其严重程度。

5、检测数据分析与判定5.1声时修正值按下式计算:=式中——声时修正值,μs,~,t为声波在混凝土中的传播时间~简称声时,,D ——声测管外径,mm,——声测管内径,mm,——换能器外径,mm,——声测管壁厚度方向声速值,km/s,——水的声速值,km/s,5.2声时值按下式计算:t=t-t- i0式中 t——声时值,μs,t——超声波第i测点声时值,μs, it——声波检测系统延迟时间,μs, 0——声时修正值,μs,6、桩身完整性类别判定:?类桩:各声测剖面每个测点的声速、波幅均大于临界值~波形正常。

?类桩:某一声测剖面个别测点的声速、波幅略小于临界值~但波形基本正常。

?类桩:某一声测剖面连续多个测点或某一深度桩截面处的声速、波幅值小于临界值~PSD 值变大~波形畸变。

桩身完整性检测方法

桩身完整性检测方法

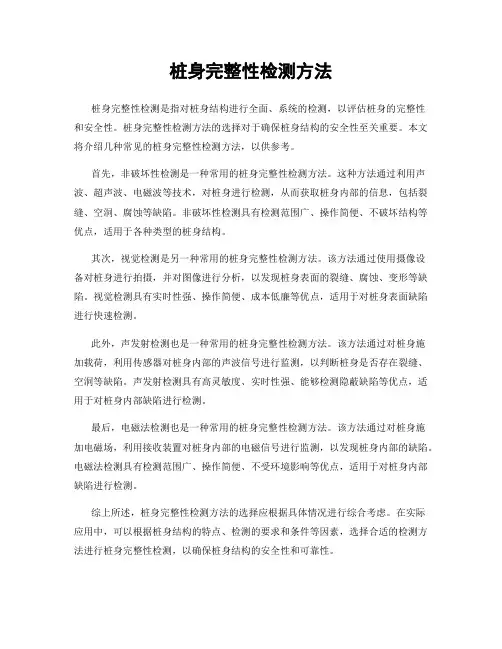

桩身完整性检测方法桩身完整性检测是指对桩身结构进行全面、系统的检测,以评估桩身的完整性和安全性。

桩身完整性检测方法的选择对于确保桩身结构的安全性至关重要。

本文将介绍几种常见的桩身完整性检测方法,以供参考。

首先,非破坏性检测是一种常用的桩身完整性检测方法。

这种方法通过利用声波、超声波、电磁波等技术,对桩身进行检测,从而获取桩身内部的信息,包括裂缝、空洞、腐蚀等缺陷。

非破坏性检测具有检测范围广、操作简便、不破坏结构等优点,适用于各种类型的桩身结构。

其次,视觉检测是另一种常用的桩身完整性检测方法。

该方法通过使用摄像设备对桩身进行拍摄,并对图像进行分析,以发现桩身表面的裂缝、腐蚀、变形等缺陷。

视觉检测具有实时性强、操作简便、成本低廉等优点,适用于对桩身表面缺陷进行快速检测。

此外,声发射检测也是一种常用的桩身完整性检测方法。

该方法通过对桩身施加载荷,利用传感器对桩身内部的声波信号进行监测,以判断桩身是否存在裂缝、空洞等缺陷。

声发射检测具有高灵敏度、实时性强、能够检测隐蔽缺陷等优点,适用于对桩身内部缺陷进行检测。

最后,电磁法检测也是一种常用的桩身完整性检测方法。

该方法通过对桩身施加电磁场,利用接收装置对桩身内部的电磁信号进行监测,以发现桩身内部的缺陷。

电磁法检测具有检测范围广、操作简便、不受环境影响等优点,适用于对桩身内部缺陷进行检测。

综上所述,桩身完整性检测方法的选择应根据具体情况进行综合考虑。

在实际应用中,可以根据桩身结构的特点、检测的要求和条件等因素,选择合适的检测方法进行桩身完整性检测,以确保桩身结构的安全性和可靠性。

桩基检测方法

桩基检测方法

桩基检测方法
1排桩、抗滑桩均采用声波透射法检测桩基完整性。

2、声波透射法是通过在桩身预埋声测管,将声波发射、接受换能器分别放入声测管内,管内注满清水,将换能器置于同一水平面或保持一定高差,进行声波发射和接受,使声波在混凝土中传播,通过对声波传播时间、波幅及主频等声学参数的测试与分析,对桩身完整性做出评价的一种检测方法该方法一般不受场地限制,测试精度高,在缺陷的判断上较其他方法更全面,检测范围可覆盖全桩长的各个横截面;
3、为了更好顺利完成桩基检测工作,准确检测桩基完整性,故埋设声测管施工环节尤为重要,声测管在钢筋笼制造场预先安装在已成型的钢筋笼上,声测管要下端采用钢板封闭,上端加盖,管内无杂物;声测管应可靠的固定在钢筋笼内,预防连接处断裂或堵管现象;连接处要光滑过度,不漏水;管口要易高出桩顶200mm以上,且各声测管管口高度要一致,成型后的声测管要垂直、相互平行,防止堵塞现象。

桩身完整性检测方法

桩身完整性检测方法

桩身完整性检测方法桩基工程是土木工程中常见的一种基础工程,其质量直接关系到工程的安全和稳定。

而桩身的完整性则是桩基工程中一个非常重要的指标,它直接关系到桩的承载能力和使用寿命。

因此,对桩身的完整性进行有效的检测和评估,对于确保工程质量具有非常重要的意义。

一、超声波检测方法。

超声波检测是一种常见的桩身完整性检测方法,其原理是利用超声波在不同介质中传播的速度不同来检测材料内部的缺陷情况。

通过超声波探头对桩身进行扫描,可以清晰地观察到桩内部的裂缝、空洞等缺陷情况,从而评估桩身的完整性。

二、钻孔检测方法。

钻孔检测是一种直接观测桩身内部情况的方法,其原理是通过在桩身上钻取小孔,然后利用内窥镜等设备对孔内部进行观察。

通过钻孔检测,可以直接观察到桩身内部的情况,包括裂缝、空洞、锈蚀等情况,从而评估桩身的完整性。

三、电阻率检测方法。

电阻率检测是一种通过测量材料电阻率来评估桩身完整性的方法。

当材料内部存在缺陷时,其电阻率会发生变化,通过测量这种变化可以判断桩身的完整性情况。

电阻率检测方法简单、快捷,可以对大面积的桩身进行检测,具有一定的实用性。

四、声波透射检测方法。

声波透射检测是一种利用声波在材料内部传播的特性来评估桩身完整性的方法。

通过在桩身表面布置传感器,然后向桩身内部发送声波,通过接收传感器上的信号来判断桩身内部的情况。

声波透射检测方法对材料的要求较高,但可以对桩身进行全面的检测。

五、综合应用。

在实际工程中,通常会采用多种方法对桩身的完整性进行检测,以确保检测结果的准确性和可靠性。

比如,可以先利用超声波检测方法对桩身进行初步评估,然后再结合钻孔检测方法进行深入观察,最终通过电阻率检测和声波透射检测方法进行综合评估,从而得出最终的结论。

总之,桩身完整性检测是桩基工程中非常重要的一环,其结果直接关系到工程的质量和安全。

因此,在进行桩身完整性检测时,需要选择合适的方法,并且进行综合应用,以确保检测结果的准确性和可靠性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.声时的变化:超声波在遇到缺陷时产生绕射,声时加长,计算声速降低如图1;
2.波幅的变化:超声波在缺陷界面产生反射、折射、绕射、散射如图2。这时接收的声波能量衰减加大,于是波幅在有缺陷的部位波幅会降低,这是因为:声波波幅的衰减有下列关系,如式(1)
上式中L为声波传播距离;Am是发射点的声波波幅;α为声波的衰减系数(它是频率的函数即高频率的衰减比低频要大,一般α与频率的一次方或二次方有关);A是接收点的波幅。
桩径φ1.0m 以下埋设二管
φ1.0m―φ2.5m 埋设三管
φ2.5m以上 埋设四管
《公路工程基桩动测技术规程》(JTG/T F81-01-2004)
规定:
桩径φ1.0m 以下埋设二管
φ1.0m―φ1.5m 埋设三管
φ1.5m以上 埋设四管
6.对检测数量的规定
A.《建筑基桩检测技术规范》(JGJ106-2003)规定:
C.检测管的连接:外加8cm套管焊接(要求不漏浆、内壁光滑),管底密封、上端加盖、各管间应保持平行;
D.固定方法:声测管应牢固焊接或绑扎在钢筋笼内侧,且相互平行,下埋至桩底,上高出桩顶30cm以上。
建议: (1)先点焊后绑扎,绑扎点的间距不宜大于2m;
(2)桩底有素混凝土时,声测管间宜采用三角架支撑,防止吊钢筋笼时变形;
1.由上所述可见,利用接收到的声波信号的声时(或声速)、波幅、频率、波形对桩身混凝土的缺陷、匀质性较差的部位均能做出反映。但是,混凝土是非均匀介质,它的致密程度、强度随粗骨料(石子)的分布状况而异,相应桩身各点的声速也是非均匀分布,那么如何对非匀质中的缺陷鉴别出来?只有用数理统计的方法来加以区分。
2.数理统计的思路与方法,是把非匀质混凝土声速的波动看做是随机的,即属于随机误差,因此其分布是符合正态分布的。但是,缺陷是人为产生的,属于人为误差。只要对桩身各测点所测得的声时(或声速)、波幅作下列数理统计处理,即可将缺陷区分出来。
5.2.1 声波透射法的检测原理:
声波透射法检测,是在预埋在桩身内成对的检测管内,分别放入声波发射换能器和接收换能器,发射换能器发射的声波穿透桩身混凝土后,被接收换能器接收。
声波透射法检测基桩完整性是根据接收换能器接收到的声参量的变化对混凝土灌注桩桩身缺陷和桩身完整性进行评价的一种有效方法。当有缺陷存在时,超声脉冲波穿越被测混凝土时传播时间(或传播速度)及波幅(能量)都要发生变化,即:
1.对仪器的要求:
A.波形实时动态显示;
B.能够对声时、幅度进行自动和手动判读,具有频谱分析功能;
C.声时分辨率小于等于0.5μs,声波幅值测量相对误差小于5%。
2.对声测管的要求:
A.声测管材质: 透声率大、便于安装、费用低,如钢管、硬塑管;
B.声测管内径大于换能器外径(φ26~φ40)15mm以上;
B.当桩身埋设三个检测管时,对缺陷位置的判断可更加细致,见图7。从图7(a)可见,由于AC检测面的声时、波幅有异常、BC检测面仅波幅出现异常、AB检测面声时波幅均无异常,故可判断出缺陷在此检测面上的展布范围;同理,可判断出图7(b)的缺陷展布情况;而图7(c)表明的是如果检测管C局部为被混凝土包裹好,可能出现误判;图7(d)说明三根检查管的检测盲区。所以《公路工程基桩动测技术规程》中规定直径大于1.5m的桩应埋设四根检查管。
第五章 桩桩身完整性检测技术
5.1 概述
5.1.1桩的分类
1.按桩身材料类型分:
2.按桩的功能分:
3.按成桩工艺分:
5.1.2工程桩完整性检测方法
5.1.3 工程基桩可能出现的缺陷
工程桩在施工过程中,由于地质因素,成孔工艺条件,混凝土浇灌工艺等因素的影响,桩身可能出现下列缺陷:沉渣、蜂窝、夹泥、空洞、缩径、二次浇灌面(断桩)、裂缝、离析、桩头低强度区、扩径。这些桩身不完整性的检测,是本章要讨论的问题。
5.1.4工程基桩完整性检测的有关规程
1.《建筑工程基桩检测技术规范》(JGJ/》(JTG/T F81-01-2004)
3.《基桩低应变动力测桩规程》(JGJ/T 93—95)
4.《超声法检测混凝土缺陷技术规程》(CECS21:2000)
5.2 工程桩声波透射法检测桩身完整性
(3)设计桩顶在地面以下时,可以把声测管加长,高出地面,方便施工和检测;桩径变化时:不要把声测管掰弯,最好用“U”型件焊接,使声测管离开钢筋笼一段距离,保证声测管平行;在钢筋笼架内侧绑扎固定或将声测管代替一根主筋;
5.检测管埋设数量:
《建筑工程基桩检测技术规范》(JGJ/T 106-2003)规定:
3.主频的变化:由(1)式可知,声波在遇到缺陷时,高频成份损失较多,导致接收波主频向低频偏移。
4.接收波形的变化:
发射的声波信号如图3,桩身完整部分的
混凝土接收波形如图4,桩身有缺陷或匀质性
差的混凝土接收波形如图5。所以由接收波形
也能了解混凝土的质量状况。
5.2.2 声波透射法判断桩身缺陷的思路与方法
C.由声速─深度曲线,再结合对缺陷的平面展布情况,可约略估计出缺陷空间分布状态。
3.不受桩长、桩径限制;
4.可测桩顶低强区和桩底沉渣厚度;
5.桩顶不露出地面即可检测,方便施工
5.2.4声波透射法的不足
1.必须预先埋设检测管;
2.无法检测一般缩径,严重缩径时易误判。
5.2.5我国现行检测规范、规程对声波透射法检测的要求
2.可由波幅、声时(或声速)估计出缺陷平面展布范围;
A.有效接收声场的概念
有效接收声场是发射换能器与接收换能器A、B 为焦点的椭圆如图6。缺陷D处在椭圆之外,接收信号的波幅、声时均无反应;缺陷E处于椭圆内,但不在AB 连线上,声时无变化、波幅会减小;缺陷F处于椭圆内且在AB连线上,声时会加长、波幅会减小。由此,可判断出缺陷的大体位置。
VD=Vm-λSx
其中Vm= Sx=
上式中k值的确定方法:将同一检测面各点声速值由大到小依次排列,即
V1≥V2≥V3≥……≥Vi≥…Vn-k≥…≥Vn-1≥Vn
k值是上式中将被舍去的明显小的声速值的个数。
λ的确定方法可由下表查出
表1.统计数据个数(n-k)与对应的λ值
1.检测结果比反射波法可靠,因为声波透射法是逐点检测的结果;
